RM0351
Flexible static memory controller (FSMC)
Mode A - SRAM/PSRAM (CRAM) OE toggling

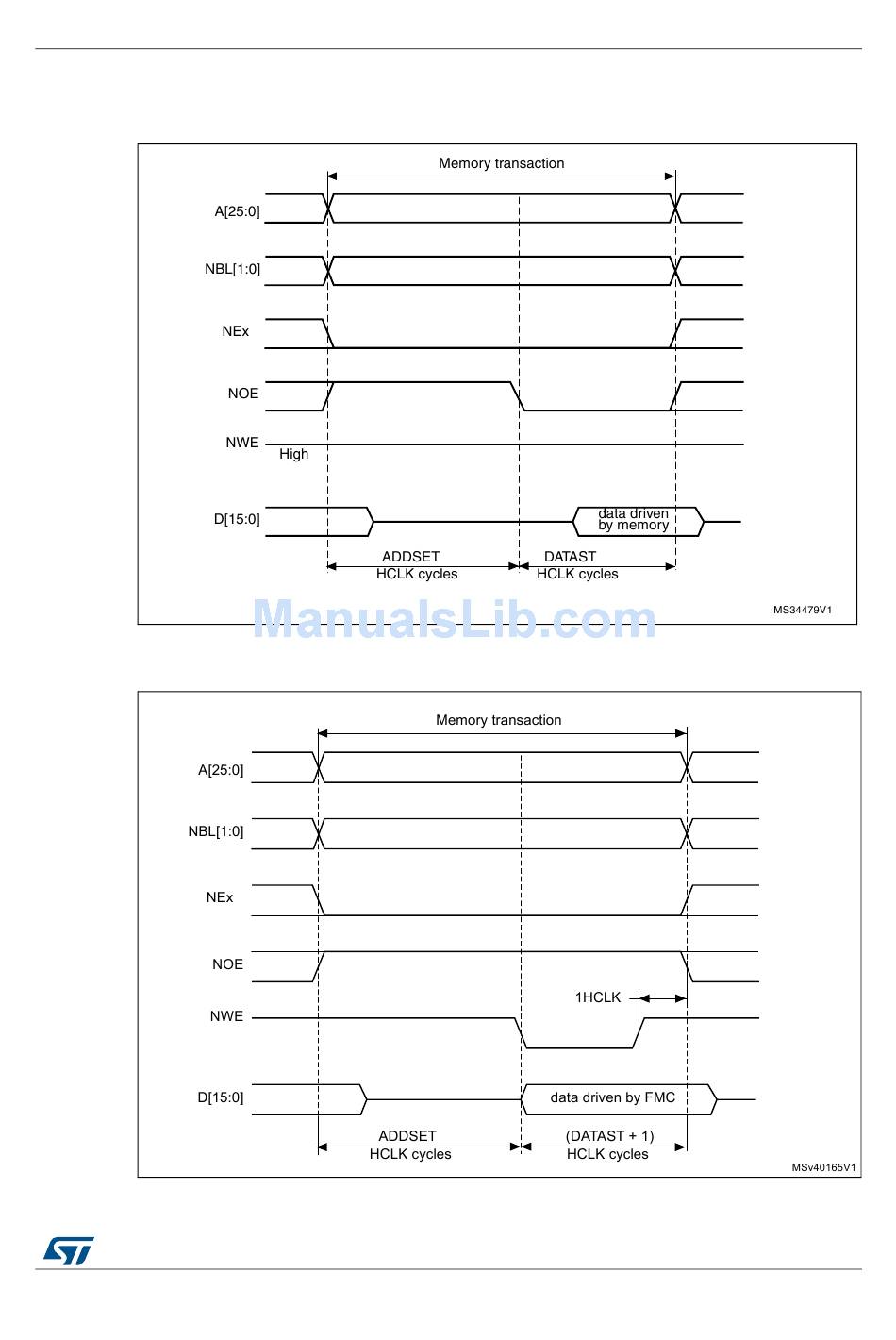

Figure 33. ModeA read access waveforms

1. NBL[1:0] are driven low during the read access

Figure 34. ModeA write access waveforms

DocID024597 Rev 3
357/1693
399
