16–14
REAR FRAME
REAR FRAME
IMPACT WRENCH
PULLEY
FAN
STARTING/CHARGING (J05E)
(3)
STATOR
DRIVE
FRAME
SHTS021271500033
(4)
DRIVE FRAME
SHTS021271500034
3.
(1)
SHTS021271500035
(2)
PULLEY
SHTS021271500036

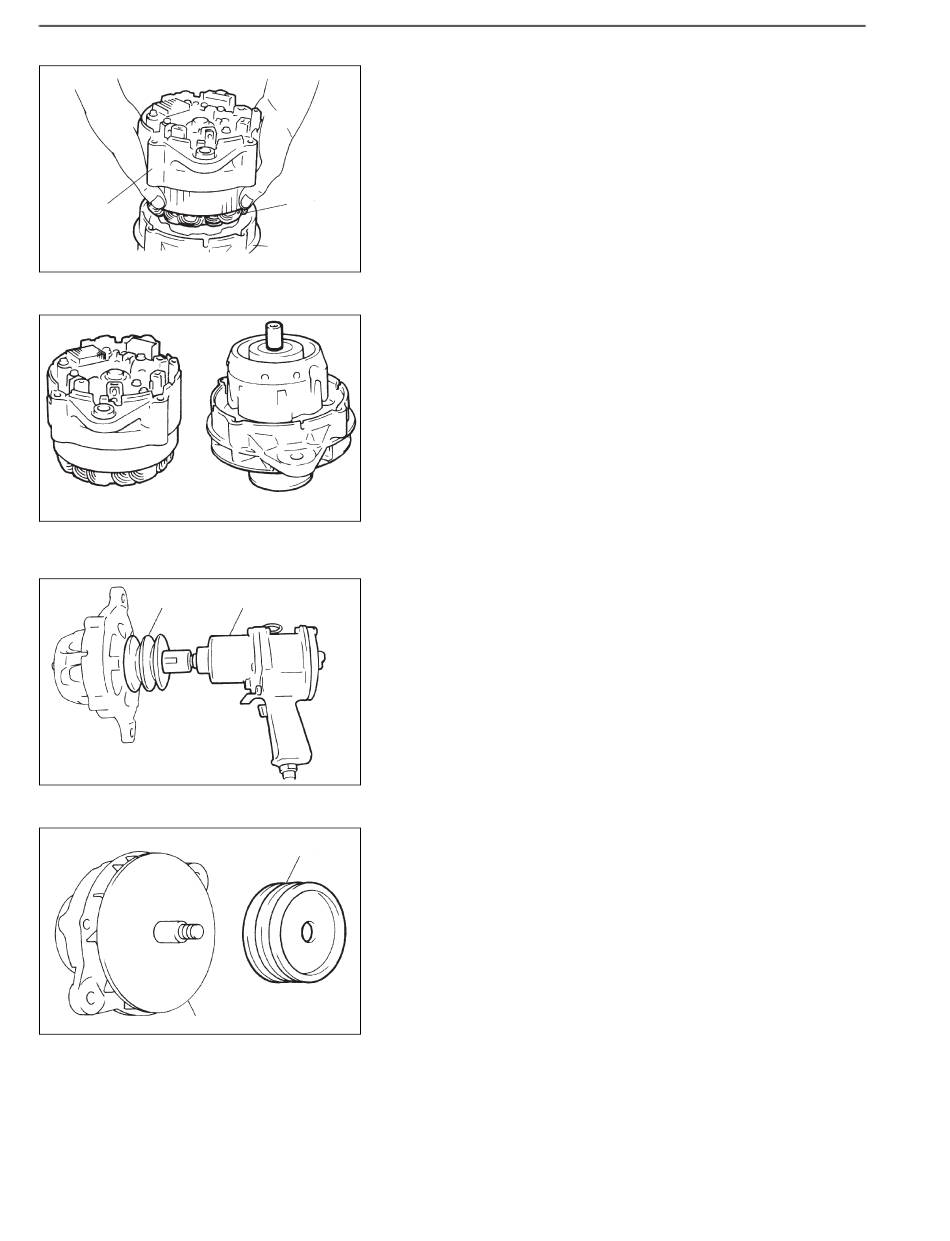

While keeping the stator and the rear frame together, lift them
away from the drive frame.
Drive and rear frames separated.
REMOVING THE PULLEY
Remove the pulley lock nut using an impact wrench.
Remove the pulley from the shaft.
