11–82
DEF PUMP
DEF SENSOR
EXHAUST (J05E)

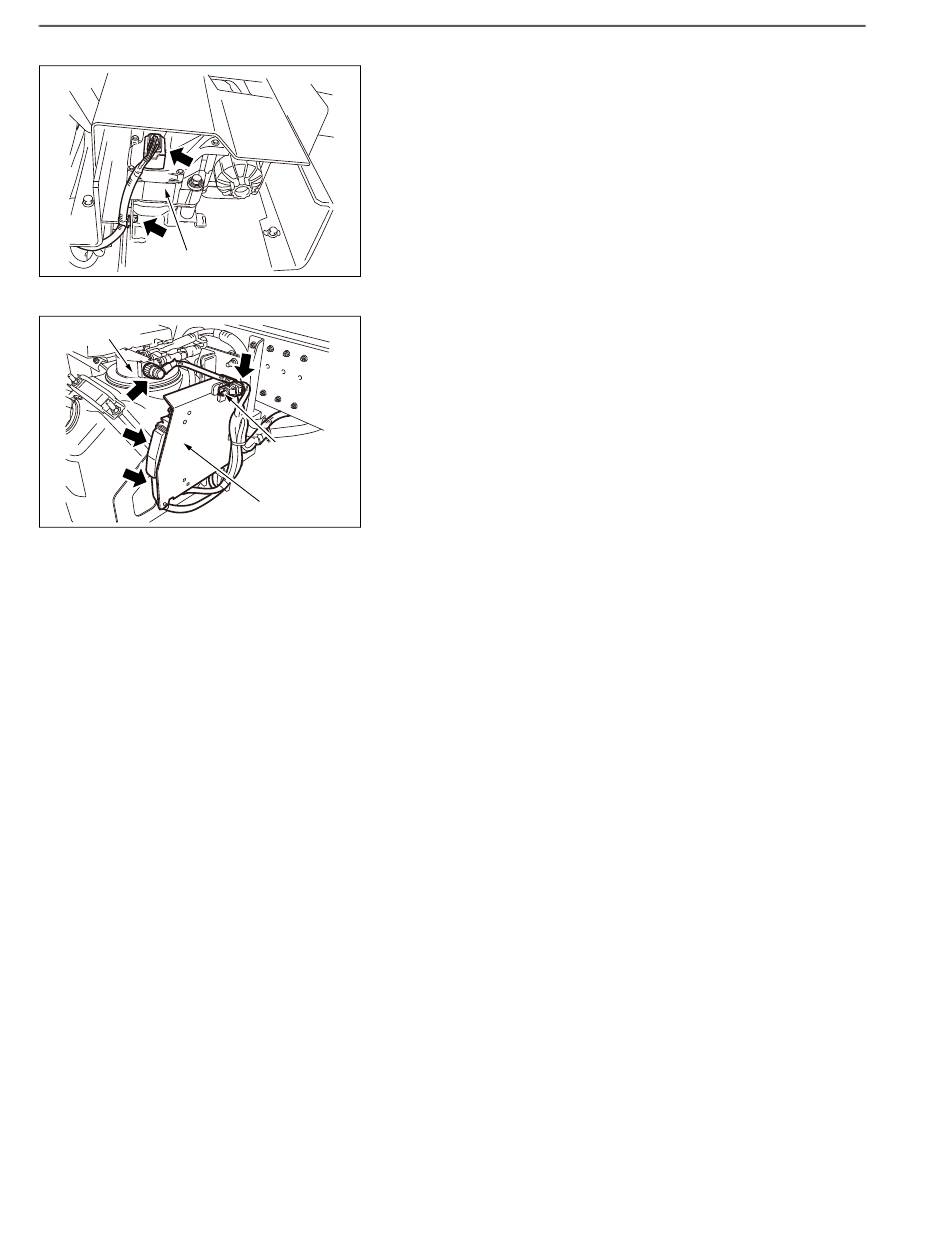

3.
CONNECTING THE HARNESS
(1)
Connect the connector to the DEF pump.
SHTS021271000144
(2)
Connect the connector to the outside temperature sensor.
(3)
Connect the connector to the DEF sensor.
(4)
Connect the connector to the DCU.
Reference: EXHAUST (J05E), DCU, REPLACEMENT, MOUNT-
ING THE DCU (Page 11-92)
OUTSIDE
TEMPERATURE
SENSOR
DCU
SHTS021271000145
