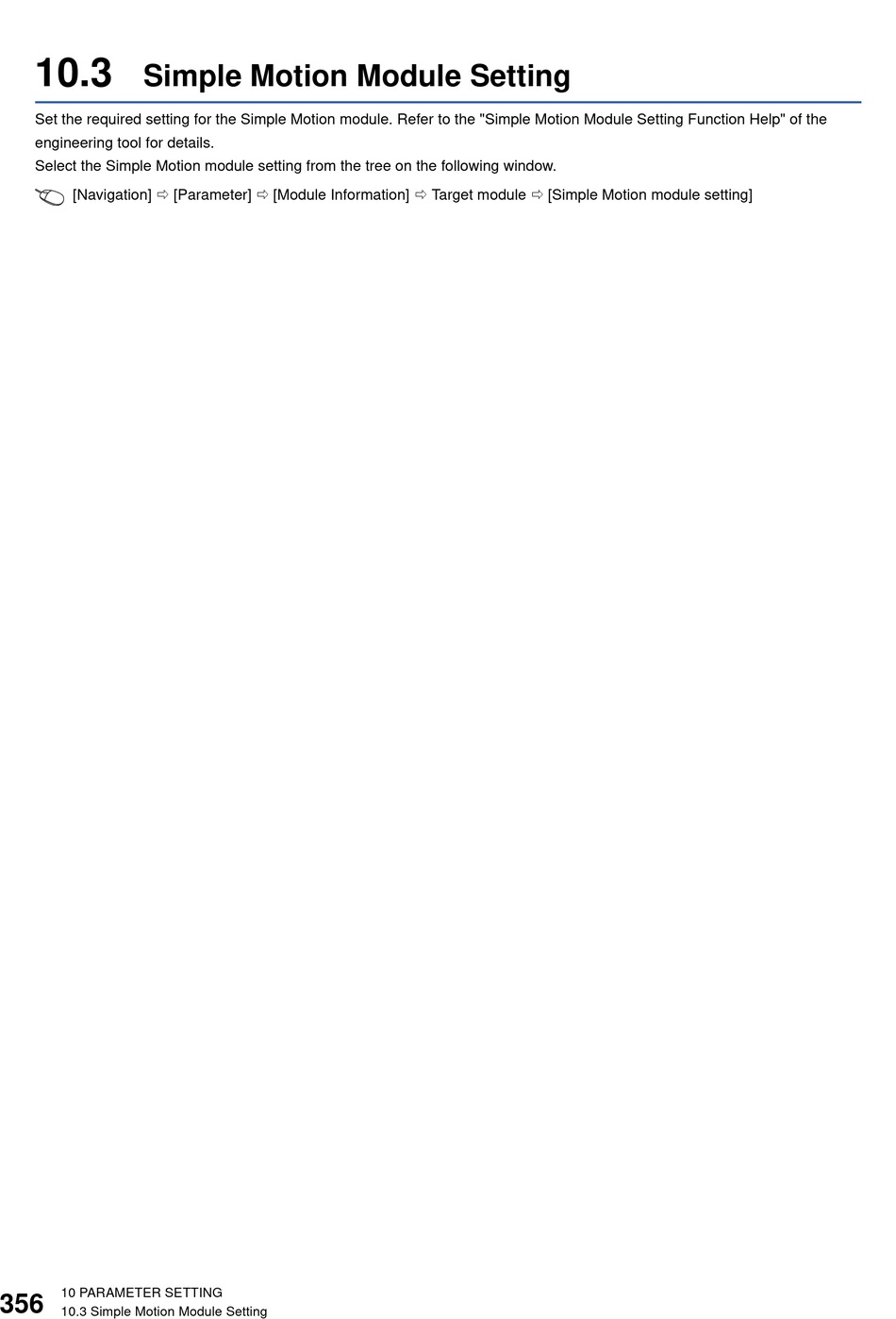

10.3

Simple Motion Module Setting

Set the required setting for the Simple Motion module. Refer to the "Simple Motion Module Setting Function Help" of the
engineering tool for details.
Select the Simple Motion module setting from the tree on the following window.
[Navigation]  [Parameter]  [Module Information]  Target module  [Simple Motion module setting]
10 PARAMETER SETTING
10.3 Simple Motion Module Setting
