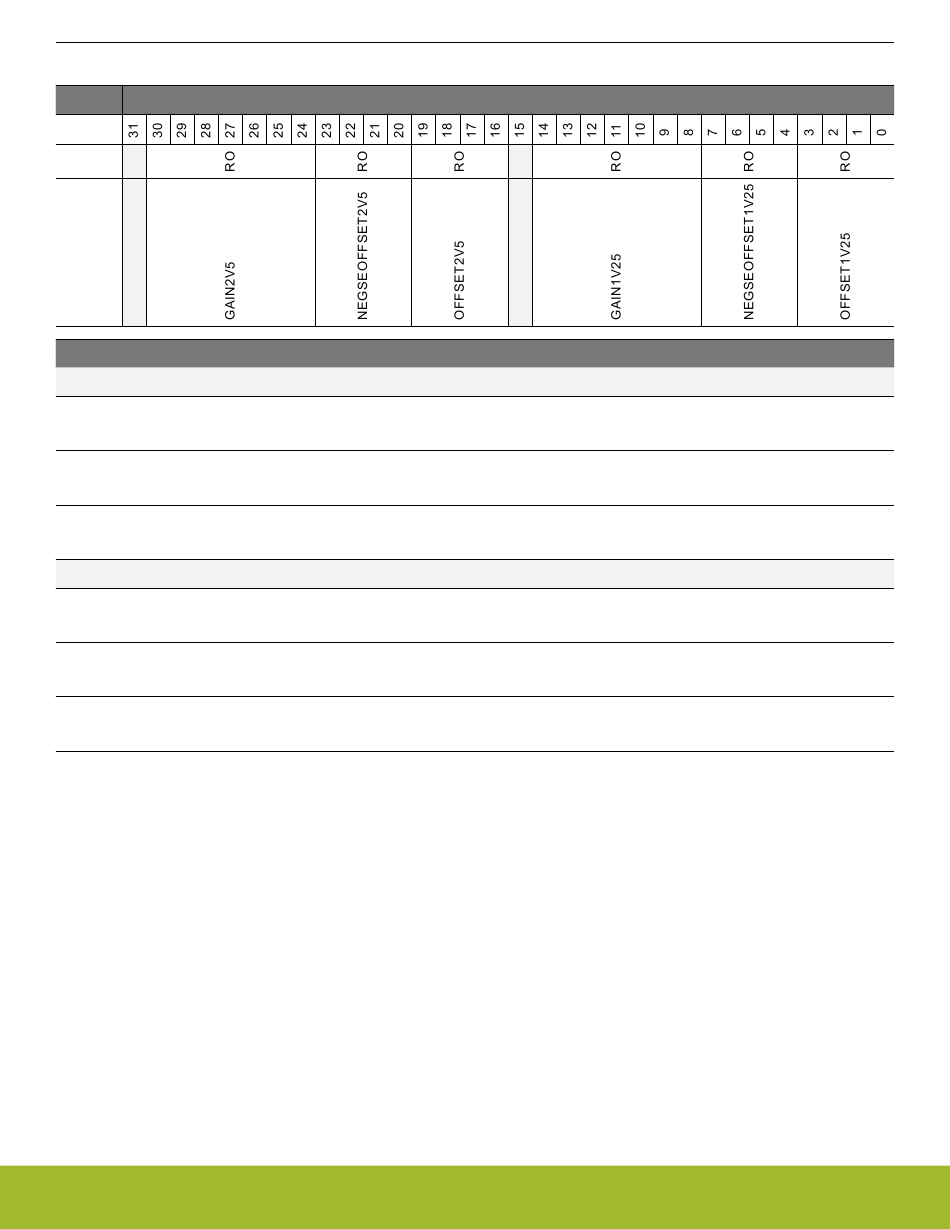

4.7.13 ADC0CAL0 - ADC0 calibration register 0
Offset
0x060
Access
Name
Bit
Name
31
Reserved
30:24
GAIN2V5
23:20
NEGSEOFFSET2V5
19:16
OFFSET2V5
15
Reserved
14:8
GAIN1V25
7:4
NEGSEOFFSET1V25
3:0
OFFSET1V25
silabs.com | Building a more connected world.
Bit Position
Access
Description
Reserved for future use
RO
Gain for 2.5V reference
RO
Negative single ended offset for 2.5V reference
RO
Offset for 2.5V reference
Reserved for future use
RO
Gain for 1.25V reference
RO
Negative single ended offset for 1.25V reference
RO
Offset for 1.25V reference
Reference Manual
Memory and Bus System
Rev. 1.1 | 66
