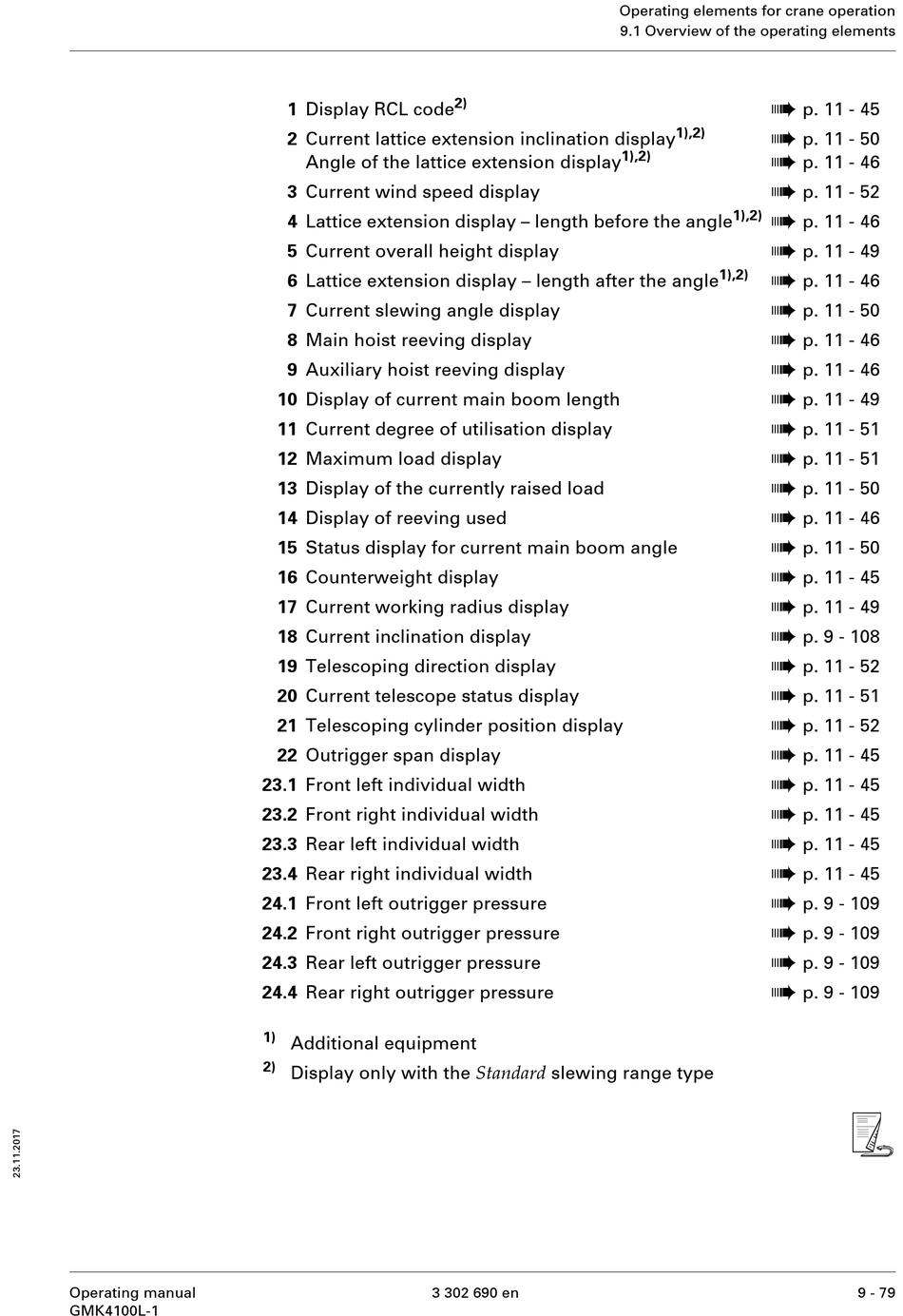

Manitowoc Grove GMK4100L-1 Operating Manual page 489

Operating manual
GMK4100L-1
1 Display RCL code
2 Current lattice extension inclination display
Angle of the lattice extension display
3 Current wind speed display
4 Lattice extension display – length before the angle
5 Current overall height display
6 Lattice extension display – length after the angle
7 Current slewing angle display
8 Main hoist reeving display
9 Auxiliary hoist reeving display
10 Display of current main boom length
11 Current degree of utilisation display
12 Maximum load display
13 Display of the currently raised load
14 Display of reeving used
15 Status display for current main boom angle
16 Counterweight display
17 Current working radius display
18 Current inclination display
19 Telescoping direction display
20 Current telescope status display
21 Telescoping cylinder position display
22 Outrigger span display
23.1 Front left individual width
23.2 Front right individual width
23.3 Rear left individual width
23.4 Rear right individual width
24.1 Front left outrigger pressure
24.2 Front right outrigger pressure
24.3 Rear left outrigger pressure
24.4 Rear right outrigger pressure
1)
Additional equipment
2)
Display only with the Standard slewing range type
3 302 690 en
Operating elements for crane operation
9.1 Overview of the operating elements
2)
1),2)
à
p. 11 - 45
à
1),2)
p. 11 - 50
à
p. 11 - 46
à
p. 11 - 52
à
1),2)
p. 11 - 46
à
p. 11 - 49
à
1),2)
p. 11 - 46
à
p. 11 - 50
à
p. 11 - 46
à
p. 11 - 46
à
p. 11 - 49
à
p. 11 - 51
à
p. 11 - 51
à
p. 11 - 50
à
p. 11 - 46
à
p. 11 - 50
à
p. 11 - 45
à
p. 11 - 49
à
p. 9 - 108
à
p. 11 - 52
à
p. 11 - 51
à
p. 11 - 52
à
p. 11 - 45
à
p. 11 - 45
à
p. 11 - 45
à
p. 11 - 45
à
p. 11 - 45
à
p. 9 - 109
à
p. 9 - 109
à
p. 9 - 109
à
p. 9 - 109
s
9 - 79
