Summary of Contents for Manitowoc Grove GMK4070E

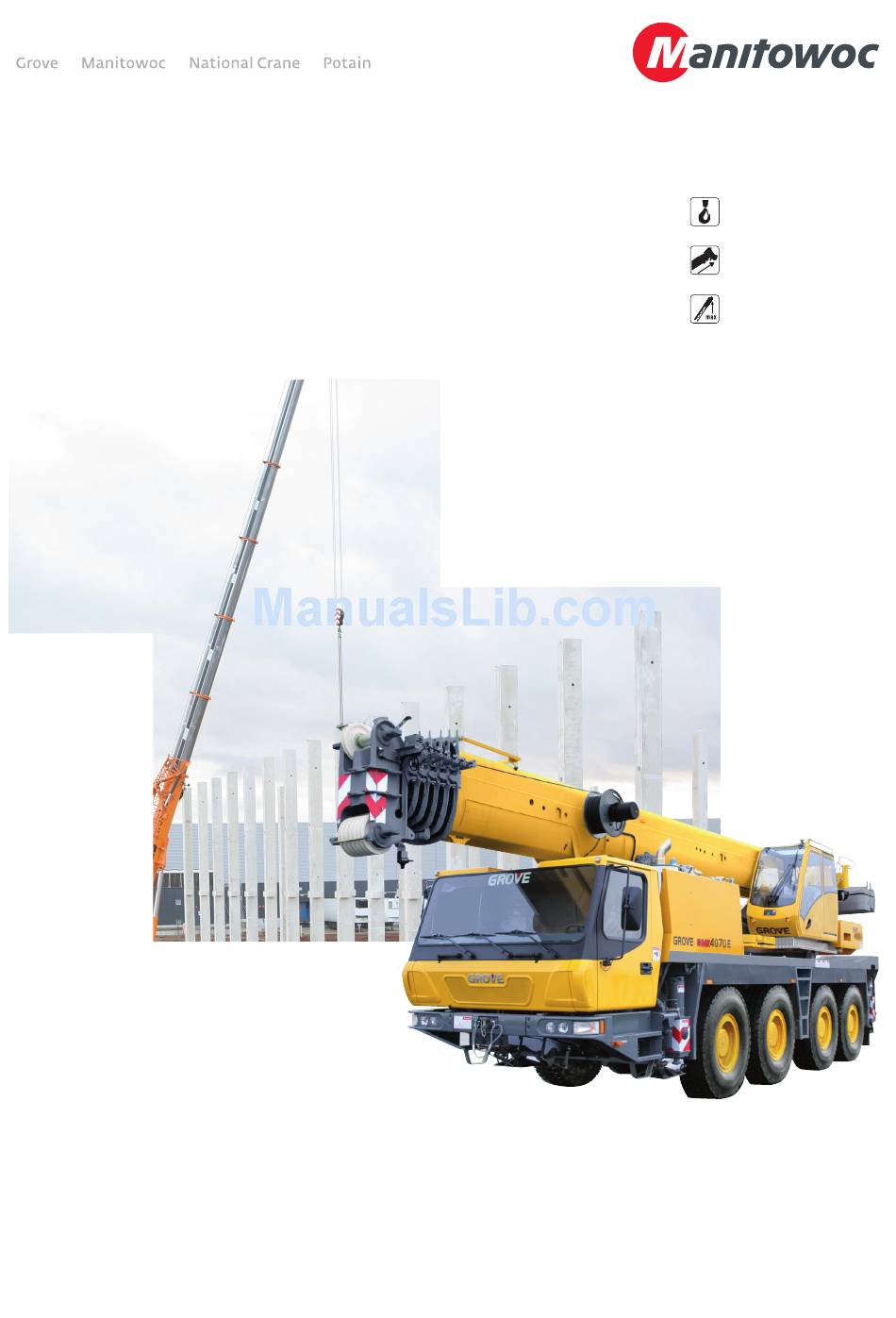

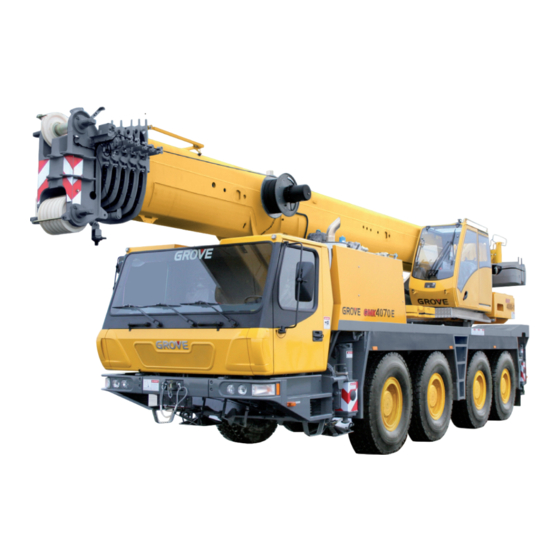

- Page 1 Grove GMK4070E 70 t Product Guide 51 m 54 m All-Terrain Crane • AT-Kran Grue Automotrice Routière...
-
Page 2: Table Of Contents
Ce programme s’adresse à toutes les marques de Manitowoc : Potain, Grove, Manitowoc et National Crane. Pour assurer l’entretien de vos grues et la prospérité de votre entreprise, Manitowoc Crane Care constitue votre unique interlocuteur du service à la clientèle. Où que vous soyez, quel que... -
Page 3: Specification
Specifications Superstructure Carrier Boom Chassis 11,0 m to 51,0 m six section TWIN-LOCK™ boom. Special 4-axle chassis, all-welded torsion-resistant box type construction in high Maximum tip height 54,0 m. strength steel. Boom elevation Outriggers 1 cylinder with safety valve, boom angle from -3° to +82°. 4 double hydraulically telescoping beams with vertical cylinders and outrigger pads. -
Page 4: Technische Daten
Technische Daten Kranoberwagen Kranunterwagen Teleskopausleger Rahmen Von 11,0 m bis 51,0 m ausfahrbarer, sechsteiliger, TWIN-LOCK™ Ausleger. 4-Achs-Spezialfahrzeug, geschweißte, torsionssteife Kastenkonstruktion aus Maximale Rollenhöhe 54,0 m. hochfestem Feinkornstahl. Wippwerk Abstützung 1 Zylinder mit Sicherheits-Rückschlagventil. Auslegerverstellwinkel -3° bis +82°. 4 hydraulisch doppelt teleskopierbare Schiebeträger mit Abstützzylindern und Abstützplatten, beidseitig vom Unterwagen aus einzeln horizontal und vertikal Elektronischer Lastmomentbegrenzer und steuerbar. -
Page 5: Caractéristiques Techniques
Caractéristiques techniques Superstructure Porteur Flèche Châssis Flèche six éléments, de 11,0 m à 51,0 m, à télescopage TWIN-LOCK™. Porteur spécial, 4 lignes d’essieux, mécanosoudé, type caisson, en acier à haute limite Hauteur maximum de tête de flèche 54,0 m. élastique. Relevage Calage 1 vérin avec clapet anti-retour, angle de relevage de - 3°... -
Page 6: Data • Daten • Caractéristiques
Data • Daten • Caractéristiques Axle Total weight Achse Gesamtgewicht Essieu Poids total 48 * * with 9,3 t counterweight, 16.00 R25 tyres, 40 t hookblock • mit 9,3 t Gegengewicht, 16.00 R25 Reifen, 40 t Hakenflasche • avec contrepoids de 9,3 t, pneus 16.00 R25, mouffle 40 t Lifting Capacity Sheaves Weight... -
Page 7: Dimensions • Abmessungen • Encombrement
73666-N GROVE 4080-1 (MULTI):73666-N GROVE 4080-1 (MULTI) 10/11/09 13:57 Page 9 Dimensions • Abmessungen • Encombrement Dimensions • Abmessungen • Encombrement • Dimensiones • Dimensioni 12530 3525 3160 11000 1812 1770 1250 1650 2100 1650 1450 10308 12120 8100 5570 2820 Ra = Radius all wheels steered... -
Page 8: Counterweight • Gegengewicht • Contrepoids
Dimensions • Abmessungen • Encombrement Counterweight • Gegengewicht • Contrepoids 2530 0,5 t 1,3 t 2,5 t 5,0 t 2,5 t 2,5 t � � � � � � 1,8 t �,� t �,� t �,� t �,� t 4,3 t 6,8 t �,�... -
Page 9: Load Charts • Traglasten • Capacités De Levage
Load charts • Traglasten • Capacités de levage Notes • Hinweise • Notes • Notas • Note • Примечания The lifting capacities correspond to EN 13000:2004. The lifting capacities likewise fulfil the requirements of ISO 4305 and DIN 15019, Part 2, with regard to stability, and DIN 15018, Part 3, and FEM 5004 with regard to strength. -
Page 10: Working Range • Arbeitsbereiche • Diagramme De Levage
Load charts • Traglasten • Capacités de levage Working range • Arbeitsbereiche • Diagramme de levage 11,0 – 51,0 m 7,0 m 360° 0° 20° 40° Hook block • Hakenflasche • Crochet-moufle (mm) 3000 2900 2800 8 H/B 2350... -
Page 11: Telescopic Boom • Teleskopausleger • Flèche Principale
Load charts • Traglasten • Capacités de levage Telescopic boom • Teleskopausleger • Flèche principale 11,0 - 51,0 m 7,0 m 360° 9,3 t EN 13000 11,00 15,15 19,25 23,30 27,21 31,00 35,15 39,25 43,30 47,21 51,00 70,0* 57,5 53,0 49,5 53,5 50,5... - Page 12 Load charts • Traglasten • Capacités de levage Telescopic boom • Teleskopausleger • Flèche principale 11,0 - 51,0 m 7,0 m 360° 6,8 t EN 13000 11,00 15,15 19,25 23,30 27,21 31,00 35,15 39,25 43,30 47,21 51,00 68,0 57,5 53,0 49,5 53,5 50,5...
- Page 13 Load charts • Traglasten • Capacités de levage Telescopic boom • Teleskopausleger • Flèche principale 11,0 - 51,0 m 7,0 m 360° 1,8 t EN 13000 11,00 15,15 19,25 23,30 27,21 31,00 35,15 39,25 43,30 47,21 51,00 68,0 57,5 53,0 49,5 53,0 50,5...
-
Page 14: Swingaway • Klappspitze • Extension Treillis
Load charts • Traglasten • Capacités de levage Swingaway • Klappspitze • Extension treillis 47,2 - 51,0 m 8,7 m 7,0 m 360° 9,3 t EN 13000 47,2 51,0 0° 20° 40° 0° 20° 40° 10,0 10,0 11,0 11,0 12,0 12,0 13,0 13,0... -
Page 15: Symbols • Symbolerklärung • Glossaire Des Symboles
Notes • Hinweise • Notes Symbols • Symbolerklärung • Glossaire des symboles Axles Crane functions Hookblock / Capacity Speed Achsen Kranbewegungen Hakenflasche / Traglast Geschwindigkeit Ponts Mouvements de la grue Moufle / Force de levage Vitesse Ejes Funciones de la grúa Gancho / Capacidad Velocidad Assali... - Page 16 Manitowoc Cranes Regional headquarters Manitowoc - Americas Manitowoc - Europe, Middle East, Africa China Greater Asia-Pacific Manitowoc, Wisconsin, USA Ecully, France Shanghai, China Singapore Tel: +1 920 684 6621 Tel: +33 (0)4 72 18 20 20 Tel: +86 21 6457 0066...
