Advanced-control timer (TIM1)
218/709

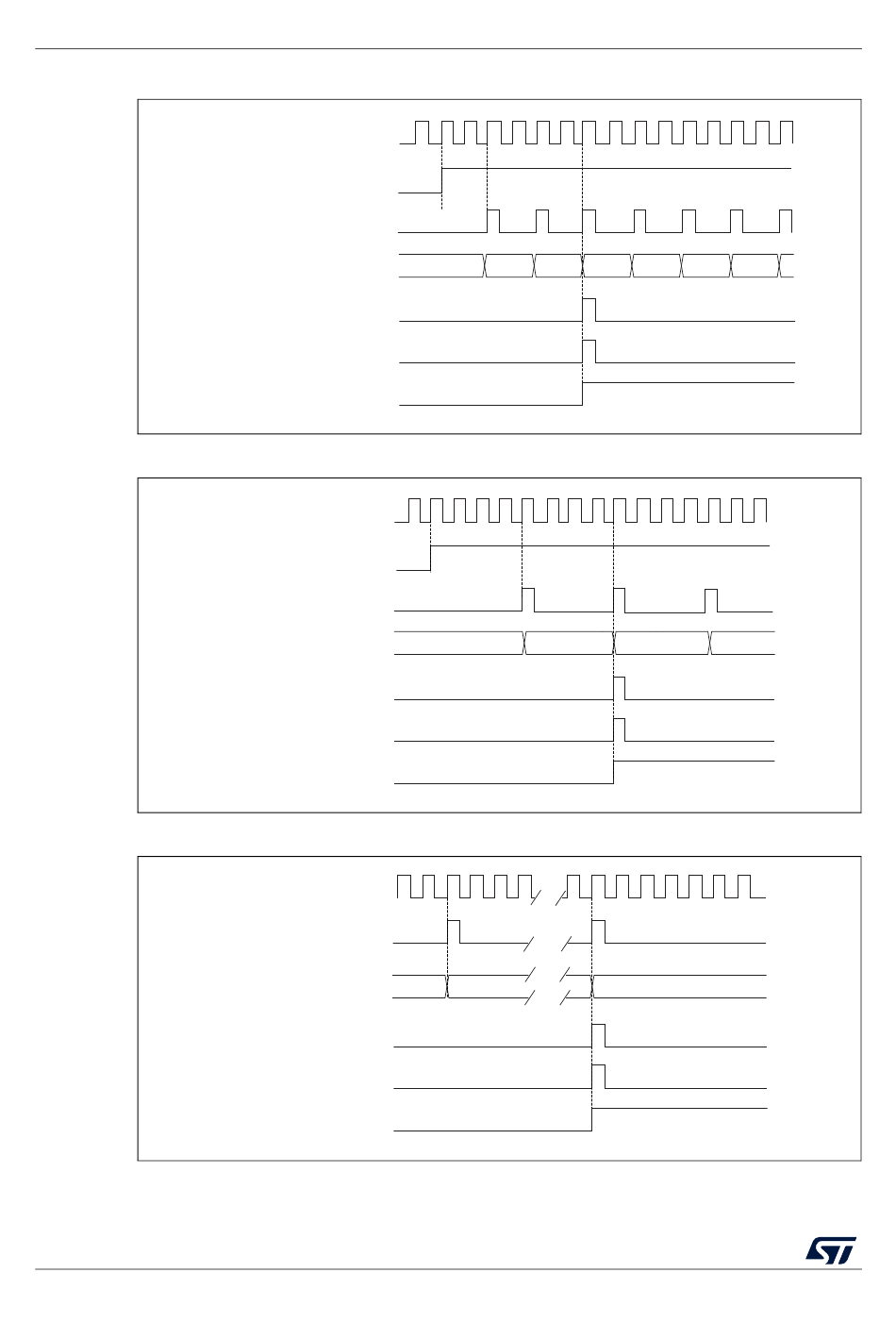

Figure 44. Counter timing diagram, internal clock divided by 2

CK_PSC
CNT_EN
Timerclock = CK_CNT
Counter register
Counter overflow
Update event (UEV)
Update interrupt flag (UIF)

Figure 45. Counter timing diagram, internal clock divided by 4

CK_PSC
CNT_EN
Timerclock = CK_CNT
Counter register
Counter overflow
Update event (UEV)
Update interrupt flag (UIF)

Figure 46. Counter timing diagram, internal clock divided by N

CK_PSC
Timerclock = CK_CNT
Counter register
Counter overflow
Update event (UEV)
Update interrupt flag (UIF)
0034
0035
0036
0035
0036
1F
20
RM0041 Rev 6
0000
0001
0002
0003
0000
0001
00
RM0041
MS31079V3
MS31080V3
MS31081V3
