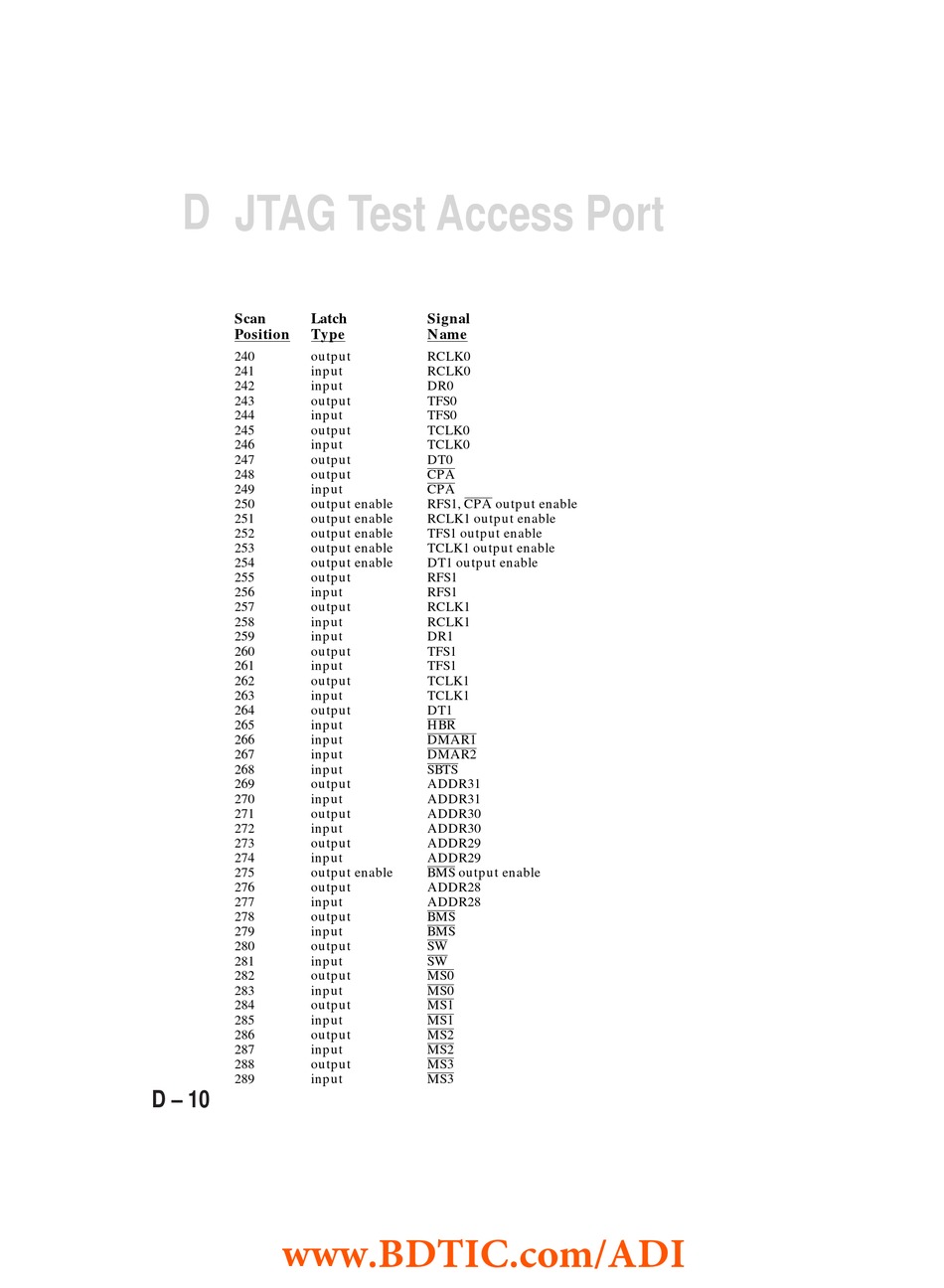

D JTAG Test Access Port
Scan Latch
Position Type
240 output
241 input
242 input
243 output
244 input
245 output
246 input
247 output
248 output
249 input
250 output enable
251 output enable
252 output enable
253 output enable
254 output enable
255 output
256 input
257 output
258 input
259 input
260 output
261 input
262 output
263 input
264 output
265 input
266 input
267 input
268 input
269 output
270 input
271 output
272 input
273 output
274 input
275 output enable
276 output
277 input
278 output
279 input
280 output
281 input
282 output
283 input
284 output
285 input
286 output
287 input
288 output
289 input
D – 10
www.BDTIC.com/ADI
Signal
Name
RCLK0
RCLK0
DR0
TFS0
TFS0
TCLK0
TCLK0
DT0
CPA
CPA
CPA
RFS1, output enable
RCLK1 output enable
TFS1 output enable
TCLK1 output enable
DT1 output enable
RFS1
RFS1
RCLK1
RCLK1
DR1
TFS1
TFS1
TCLK1
TCLK1
DT1
HBR
DMAR1
DMAR2
SBTS
ADDR31
ADDR31
ADDR30
ADDR30
ADDR29
ADDR29
BMS
output enable
ADDR28
ADDR28
BMS
BMS
SW
SW
MS0
MS0
MS1
MS1
MS2
MS2
MS3
MS3
