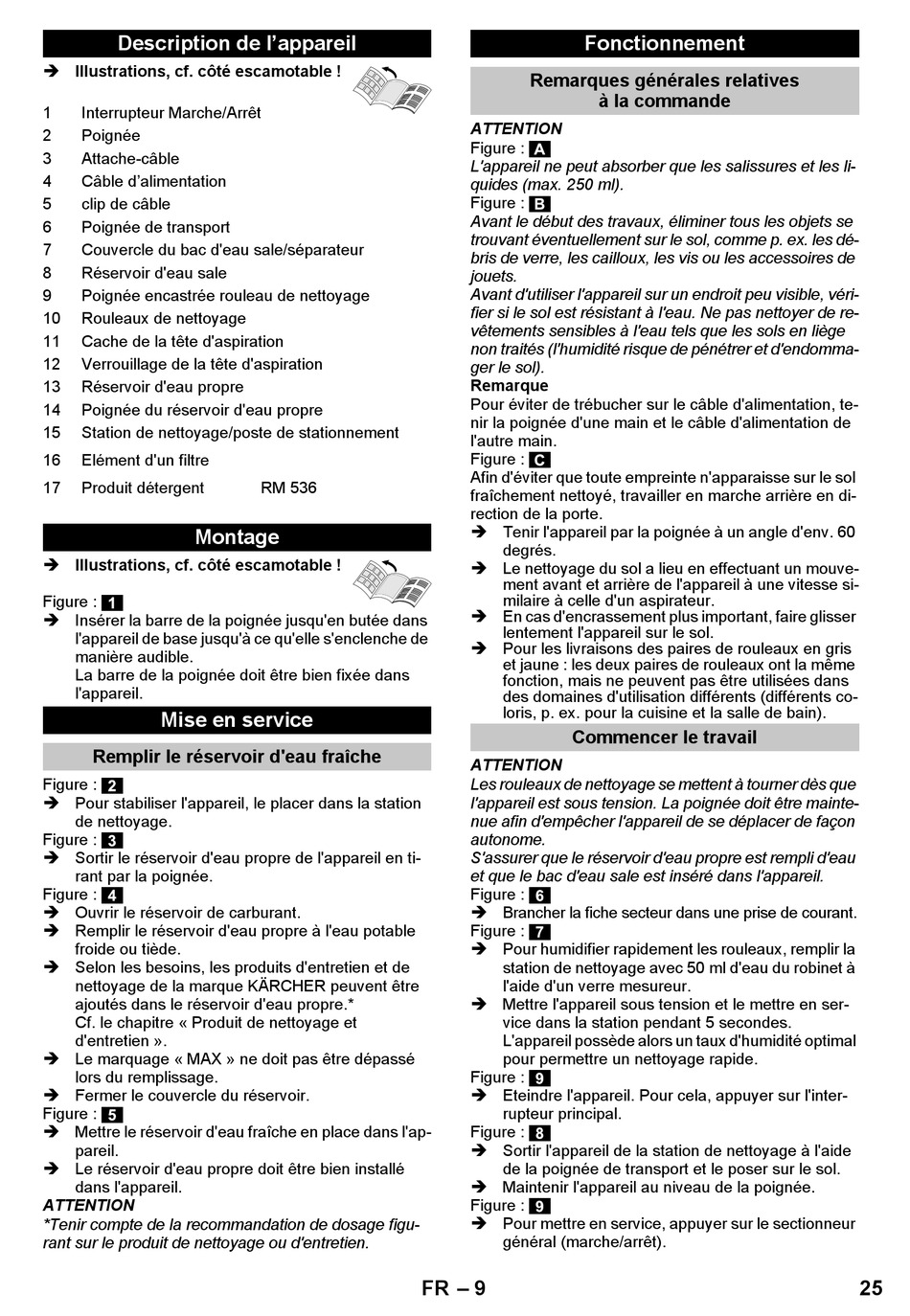

Description de l'appareil

 Illustrations, cf. côté escamotable !
1
Interrupteur Marche/Arrêt
2
Poignée
3
Attache-câble
4
Câble d'alimentation
5
clip de câble
6
Poignée de transport
7
Couvercle du bac d'eau sale/séparateur
8
Réservoir d'eau sale
9
Poignée encastrée rouleau de nettoyage
10
Rouleaux de nettoyage
11
Cache de la tête d'aspiration
12
Verrouillage de la tête d'aspiration
13
Réservoir d'eau propre
14
Poignée du réservoir d'eau propre
15
Station de nettoyage/poste de stationnement
16
Elément d'un filtre
17
Produit détergent

Montage

 Illustrations, cf. côté escamotable !
Figure :
 Insérer la barre de la poignée jusqu'en butée dans
l'appareil de base jusqu'à ce qu'elle s'enclenche de
manière audible.
La barre de la poignée doit être bien fixée dans
l'appareil.

Mise en service

Remplir le réservoir d'eau fraîche
Figure :
 Pour stabiliser l'appareil, le placer dans la station
de nettoyage.
Figure :
 Sortir le réservoir d'eau propre de l'appareil en ti-
rant par la poignée.
Figure :
 Ouvrir le réservoir de carburant.
 Remplir le réservoir d'eau propre à l'eau potable
froide ou tiède.
 Selon les besoins, les produits d'entretien et de
nettoyage de la marque KÄRCHER peuvent être
ajoutés dans le réservoir d'eau propre.*
Cf. le chapitre « Produit de nettoyage et
d'entretien ».
 Le marquage « MAX » ne doit pas être dépassé
lors du remplissage.
 Fermer le couvercle du réservoir.
Figure :
 Mettre le réservoir d'eau fraîche en place dans l'ap-
pareil.
 Le réservoir d'eau propre doit être bien installé
dans l'appareil.
ATTENTION
*Tenir compte de la recommandation de dosage figu-
rant sur le produit de nettoyage ou d'entretien.
RM 536
FR

Fonctionnement

Remarques générales relatives
à la commande
ATTENTION
Figure :
L'appareil ne peut absorber que les salissures et les li-
quides (max. 250 ml).
Figure :
Avant le début des travaux, éliminer tous les objets se
trouvant éventuellement sur le sol, comme p. ex. les dé-
bris de verre, les cailloux, les vis ou les accessoires de
jouets.
Avant d'utiliser l'appareil sur un endroit peu visible, véri-
fier si le sol est résistant à l'eau. Ne pas nettoyer de re-
vêtements sensibles à l'eau tels que les sols en liège
non traités (l'humidité risque de pénétrer et d'endomma-
ger le sol).
Remarque
Pour éviter de trébucher sur le câble d'alimentation, te-
nir la poignée d'une main et le câble d'alimentation de
l'autre main.
Figure :
Afin d'éviter que toute empreinte n'apparaisse sur le sol
fraîchement nettoyé, travailler en marche arrière en di-
rection de la porte.
 Tenir l'appareil par la poignée à un angle d'env. 60
degrés.
 Le nettoyage du sol a lieu en effectuant un mouve-
ment avant et arrière de l'appareil à une vitesse si-
milaire à celle d'un aspirateur.
 En cas d'encrassement plus important, faire glisser
lentement l'appareil sur le sol.
 Pour les livraisons des paires de rouleaux en gris
et jaune : les deux paires de rouleaux ont la même
fonction, mais ne peuvent pas être utilisées dans
des domaines d'utilisation différents (différents co-
loris, p. ex. pour la cuisine et la salle de bain).
Commencer le travail
ATTENTION
Les rouleaux de nettoyage se mettent à tourner dès que
l'appareil est sous tension. La poignée doit être mainte-
nue afin d'empêcher l'appareil de se déplacer de façon
autonome.
S'assurer que le réservoir d'eau propre est rempli d'eau
et que le bac d'eau sale est inséré dans l'appareil.
Figure :
 Brancher la fiche secteur dans une prise de courant.
Figure :
 Pour humidifier rapidement les rouleaux, remplir la
station de nettoyage avec 50 ml d'eau du robinet à
l'aide d'un verre mesureur.
 Mettre l'appareil sous tension et le mettre en ser-
vice dans la station pendant 5 secondes.
L'appareil possède alors un taux d'humidité optimal
pour permettre un nettoyage rapide.
Figure :
 Eteindre l'appareil. Pour cela, appuyer sur l'inter-
rupteur principal.
Figure :
 Sortir l'appareil de la station de nettoyage à l'aide
de la poignée de transport et le poser sur le sol.
 Maintenir l'appareil au niveau de la poignée.
Figure :
 Pour mettre en service, appuyer sur le sectionneur
général (marche/arrêt).
– 9
25
