Tektronix AWG2021 User Manual page 535

Appendix E: Functional Operation Summary
E 6
AWG2021
Î Î Î Î Î Î Î Î Î
Î Î Î Î Î Î Î Î Î
Î Î Î Î Î Î Î Î Î
Î Î Î Î Î Î Î Î Î

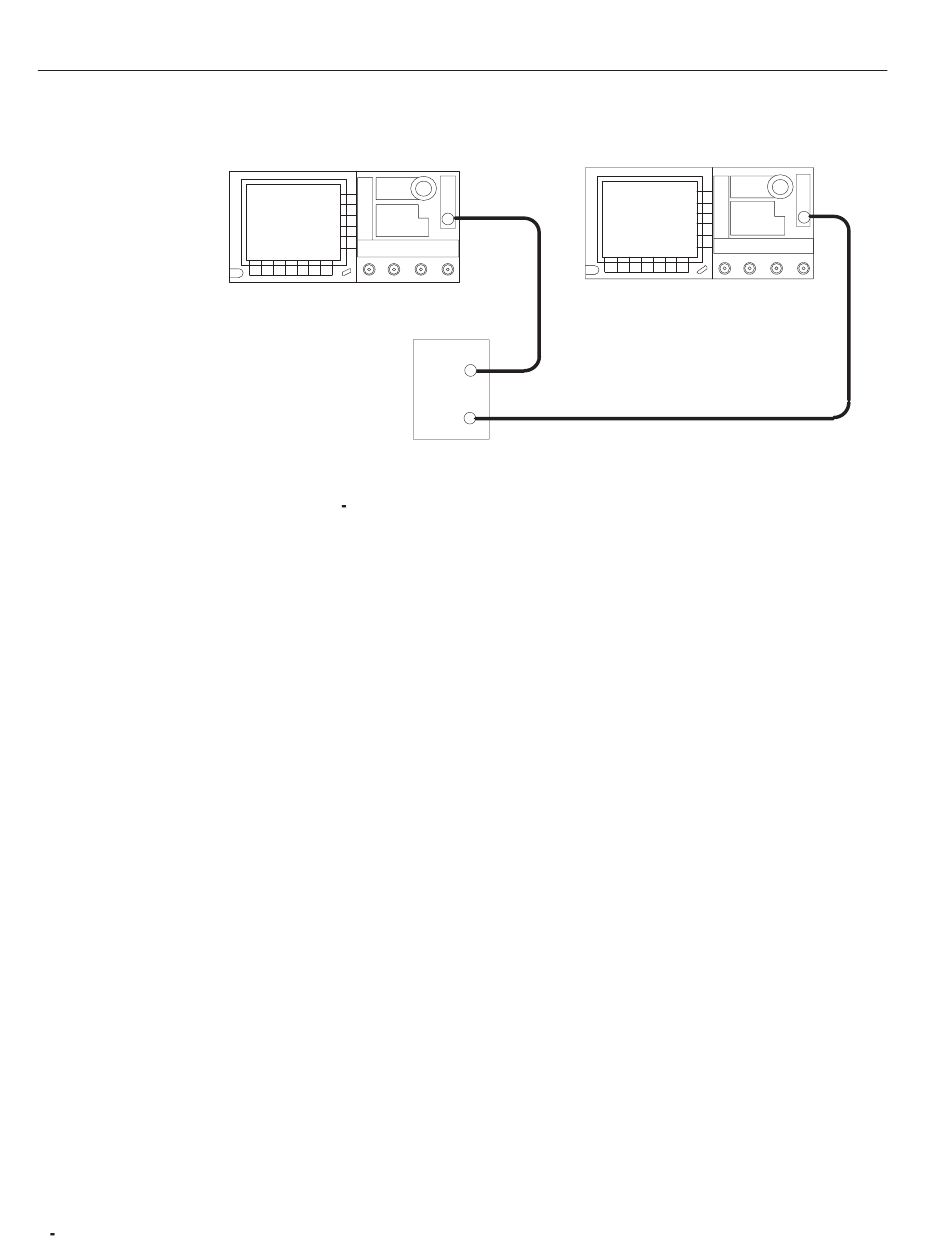

Figure E 5: Connection Example 2
When there is only one trigger source output, connect to both AWG2021
instruments using the same minimum possible length 50 W cable and a T
adapter.
For Triggered or Burst mode, output synchronized with the trigger is
obtained by applying the external trigger at the same time to the AWG2021
instruments.
When continuous synchronized output is necessary, use Gated mode. SYNC
output is obtained from when the gate signal goes True until it goes False.
After the gate signal goes false, to output again, it is necessary to reset the
output with the side menu STOP item.
H Output synchronized with the clock. Connect the clock output of the master
AWG2021 to the clock input of the slave AWG2021 with a 50 W cable and
set the slave's clock source to External.
Figure E-6 shows a connection example.
Î Î Î Î Î Î Î Î Î Î
TRIGGER
INPUT
Î Î Î Î
Î Î Î Î Î Î Î Î Î Î
Î Î Î Î Î Î Î Î Î Î
Î Î Î Î Î Î Î Î Î Î
Î Î
OUT
Î
Trigger Source
AWG2021
TRIGGER
INPUT
Î Î
AWG2021 User Manual
