Appendix C: Performance Verification
C 12
Function Generator
AWG2021
AWG2021

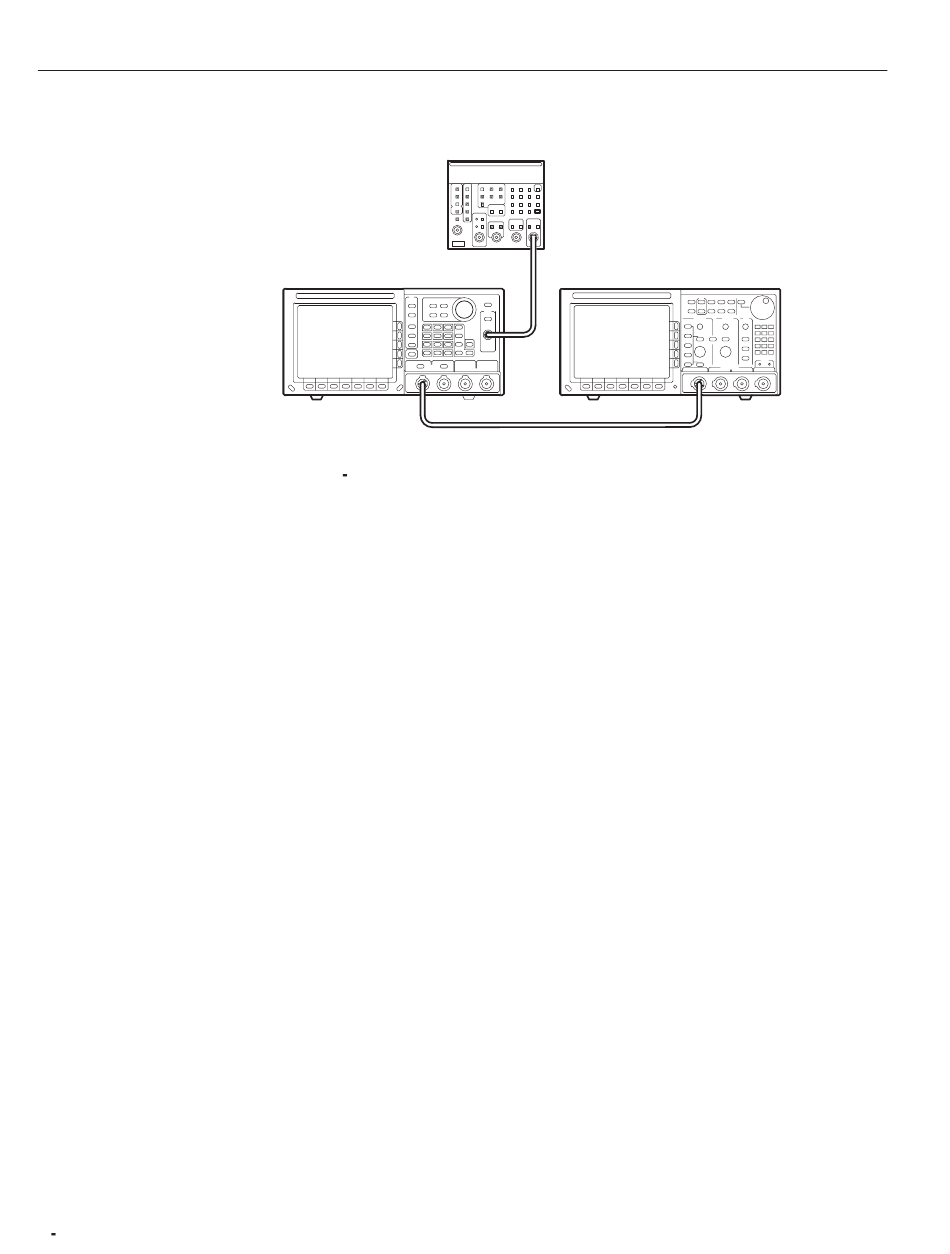

Figure C 4: Triggered Mode Initial Test Hookup
c. Set the oscilloscope controls:
Vertical . . . . . . . . . . . . . . . . . . . . . . . . .
CH1 coupling:
CH1 scale . . . . . . . . . . . . . . . . . . . .
CH1 input impedance:
Horizontal
Sweep . . . . . . . . . . . . . . . . . . . . . . .
Trigger
Source . . . . . . . . . . . . . . . . . . . . . .
Coupling . . . . . . . . . . . . . . . . . . . . .
Slope . . . . . . . . . . . . . . . . . . . . . . .
Level . . . . . . . . . . . . . . . . . . . . . . .
Mode . . . . . . . . . . . . . . . . . . . . . . .
d. Set the function generator controls:
Function . . . . . . . . . . . . . . . . . . . . . . . .
Mode . . . . . . . . . . . . . . . . . . . . . . . . . . .
Parameter
Frequency . . . . . . . . . . . . . . . . . . . .
Amplitude
Offset . . . . . . . . . . . . . . . . . . . . . . .
Output . . . . . . . . . . . . . . . . . . . . . . . . . .
FG 5010
Oscilloscope
TDS 540
. . . . . . . . . . . . . . . .
. . . . . . . . . .
. . . . . . . . . . . . . . . . . . .
CH1
DC
0.2 V/div.
50 W
500 ms/div.
CH1
DC
Positive
+100 mV
Norm
Square
Continuous
100 Hz
4 V
2 V
Off
