Appendix C: Performance Verification
C 42
AWG2021
AWG2021

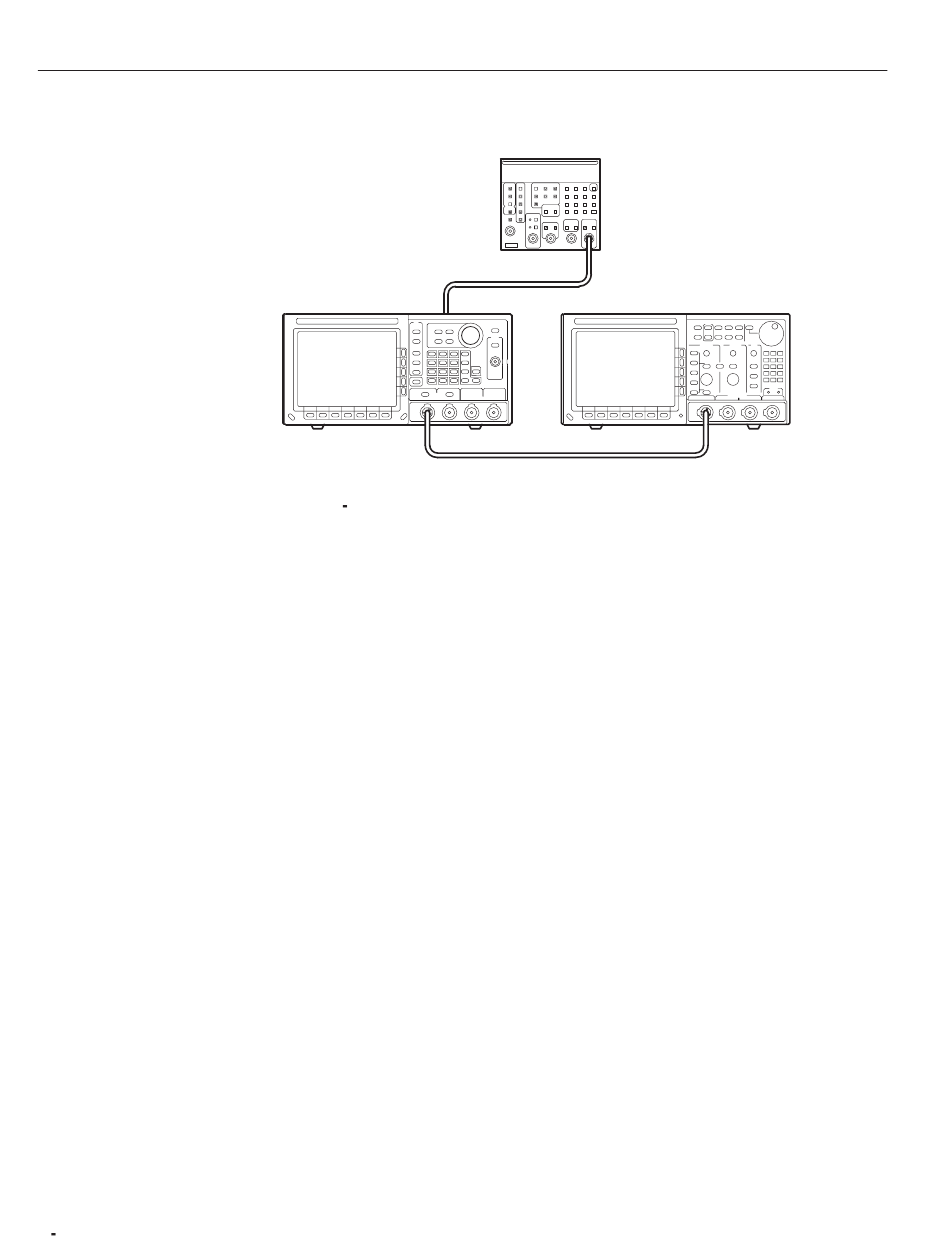

Figure C 19: External CLOCK IN Initial Test Hookup
c. Set oscilloscope controls:
Vertical . . . . . . . . . . . . . . . . . . . . . . . . .
Coupling . . . . . . . . . . . . . . . . . . . . .
Scale . . . . . . . . . . . . . . . . . . . . . . . .
Input Impedance
Horizontal
Sweep . . . . . . . . . . . . . . . . . . . . . . .
Trigger
Source . . . . . . . . . . . . . . . . . . . . . .
Coupling . . . . . . . . . . . . . . . . . . . . .
Slope . . . . . . . . . . . . . . . . . . . . . . .
Level . . . . . . . . . . . . . . . . . . . . . . .
Mode . . . . . . . . . . . . . . . . . . . . . . .
d. Set function generator controls:
Function . . . . . . . . . . . . . . . . . . . . . . . .
Mode . . . . . . . . . . . . . . . . . . . . . . . . . . .
Parameter
Frequency . . . . . . . . . . . . . . . . . . . .
Amplitude
Offset . . . . . . . . . . . . . . . . . . . . . . .
Output . . . . . . . . . . . . . . . . . . . . . . . . . .
Function Generator
FG 5010
TDS 540
. . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . .
Oscilloscope
CH1
DC
0.2 V/div.
50 W
500 ms/div.
CH1
DC
Positive
0 mV
Auto
Square
Continuous
1 MHz
1.6 V
0.6 V
Off
