Appendix C: Performance Verification
C 16
AWG2021
AWG2021
Function Generator
FG 5010

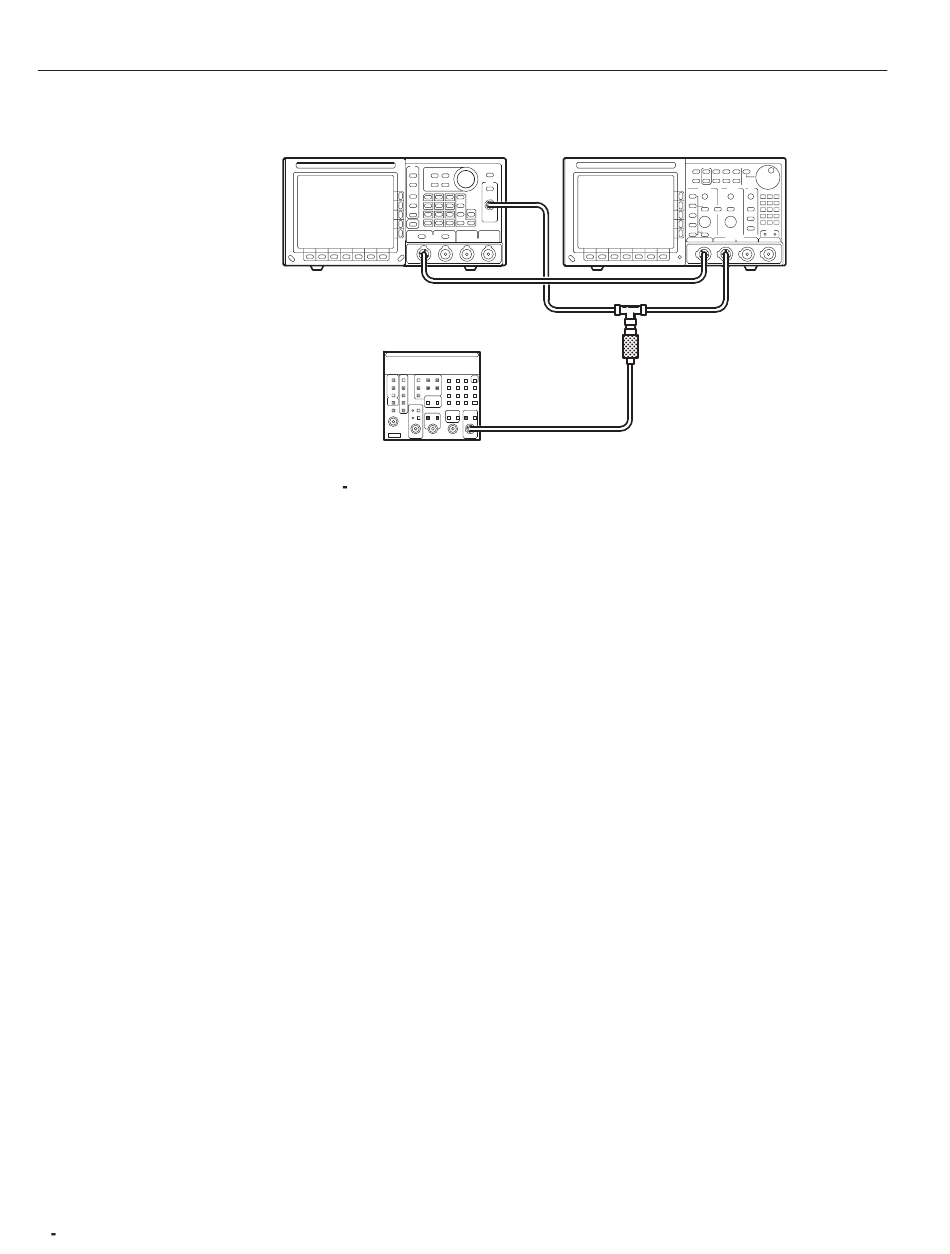

Figure C 6: Gated Mode Initial Test Hookup
c. Set oscilloscope controls:
Vertical . . . . . . . . . . . . . . . . . . . . . . . . .
CH1, CH2 coupling
CH1, CH2 scale
CH1 input impedance
CH2 input impedance
Mode . . . . . . . . . . . . . . . . . . . . . . .
Horizontal
Sweep . . . . . . . . . . . . . . . . . . . . . . .
Trigger
Source . . . . . . . . . . . . . . . . . . . . . .
Coupling . . . . . . . . . . . . . . . . . . . . .
Slope . . . . . . . . . . . . . . . . . . . . . . .
Level . . . . . . . . . . . . . . . . . . . . . . .
Mode . . . . . . . . . . . . . . . . . . . . . . .
d. Set function generator controls:
Function . . . . . . . . . . . . . . . . . . . . . . . .
Mode . . . . . . . . . . . . . . . . . . . . . . . . . . .
Parameter
Frequency . . . . . . . . . . . . . . . . . . . .
Amplitude
Offset . . . . . . . . . . . . . . . . . . . . . .
Output . . . . . . . . . . . . . . . . . . . . . . . . . .
TDS 540
. . . . . . . . . . . .
. . . . . . . . . . . . . . .
. . . . . . . . . .
. . . . . . . . . .
. . . . . . . . . . . . . . . . . . .
Oscilloscope
CH1, CH2
DC
0.5 V/div.
50 W
1 MW
Chop
2 ms/div.
CH2
DC
Positive
500 mV
Auto
Square
Continuous
100 Hz
4.0 V
2.0 V
Off
