AWG2021 User Manual

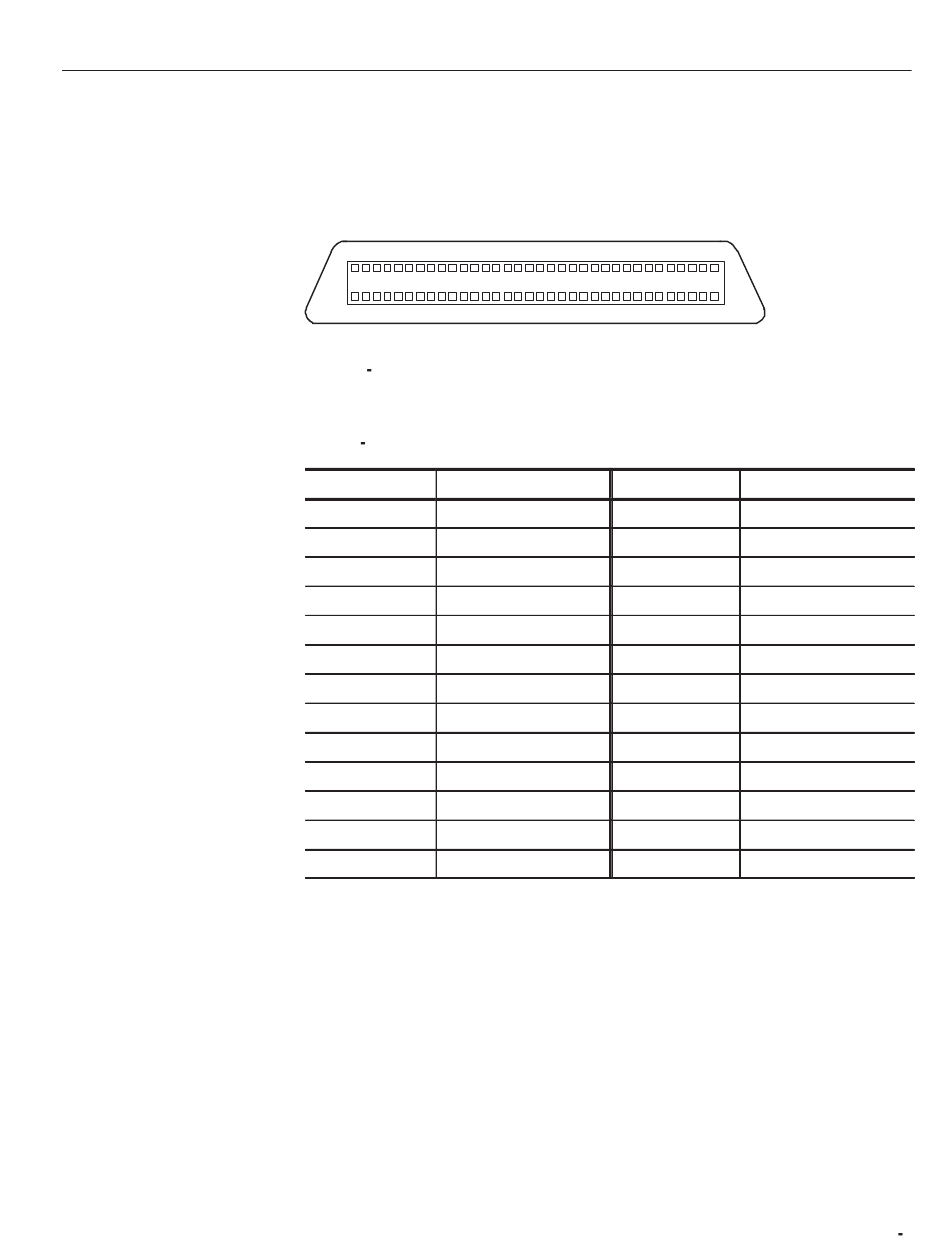

Output Connector Configuration. Figure A-2 shows the shape and pin number
location of the output connector, and Table A-1 shows the output signal for each
pin.
35
Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î
Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î
Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î
1
Figure A 2: Output Connector
Table A 1: Output Signal
Pin Number Signal
6 ~CLOCK
14 ~Data Bit 0
12 ~Data Bit 1
10 ~Data Bit 2
8 ~Data Bit 3
16 ~Data Bit 4
20 ~Data Bit 5
22 ~Data Bit 6
18 ~Data Bit 7
30 ~Data Bit 8
28 ~Data Bit 9
26 ~Data Bit 10
24 ~Data Bit 11
Pins 4, 33, 34, 37, 67, and 68 are not connected.
Pins that are not mentioned are connected to chassis ground.
~ = active low signal
Operation. Operation is the same as for the basic instrument. When a waveform
is not being output, the waveform's initial data may be output to the connector.
At this time, no clock is generated.
When starting the waveform output, the clock is generated and the data is
updated.
Appendix A: Options and Accessories
68
34
Pin Number Signal
39 CLOCK
47 Data Bit 0
45 Data Bit 1
43 Data Bit 2
41 Data Bit 3
49 Data Bit 4
53 Data Bit 5
55 Data Bit 6
51 Data Bit 7
63 Data Bit 8
61 Data Bit 9
59 Data Bit 10
57 Data Bit 11
A 3
