AWG2021 User Manual
Cable Application Example. The cable connecting the AWG2021 and the user
circuit is extremely critical for reliable operation at the maximum clock
frequency.
NOTE. Use a coaxial cable with a characteristic impedance of 50 W for all DATA
and CLOCK lines.
Keep cables as short as possible.Lengths under 1 meter are desirable.
To minimize signal reflection, carefully process the ends of the cables. Make the
section stripped of its outer covering as short as possible and connect the
external covering of the cable to the ground for the signals corresponding to

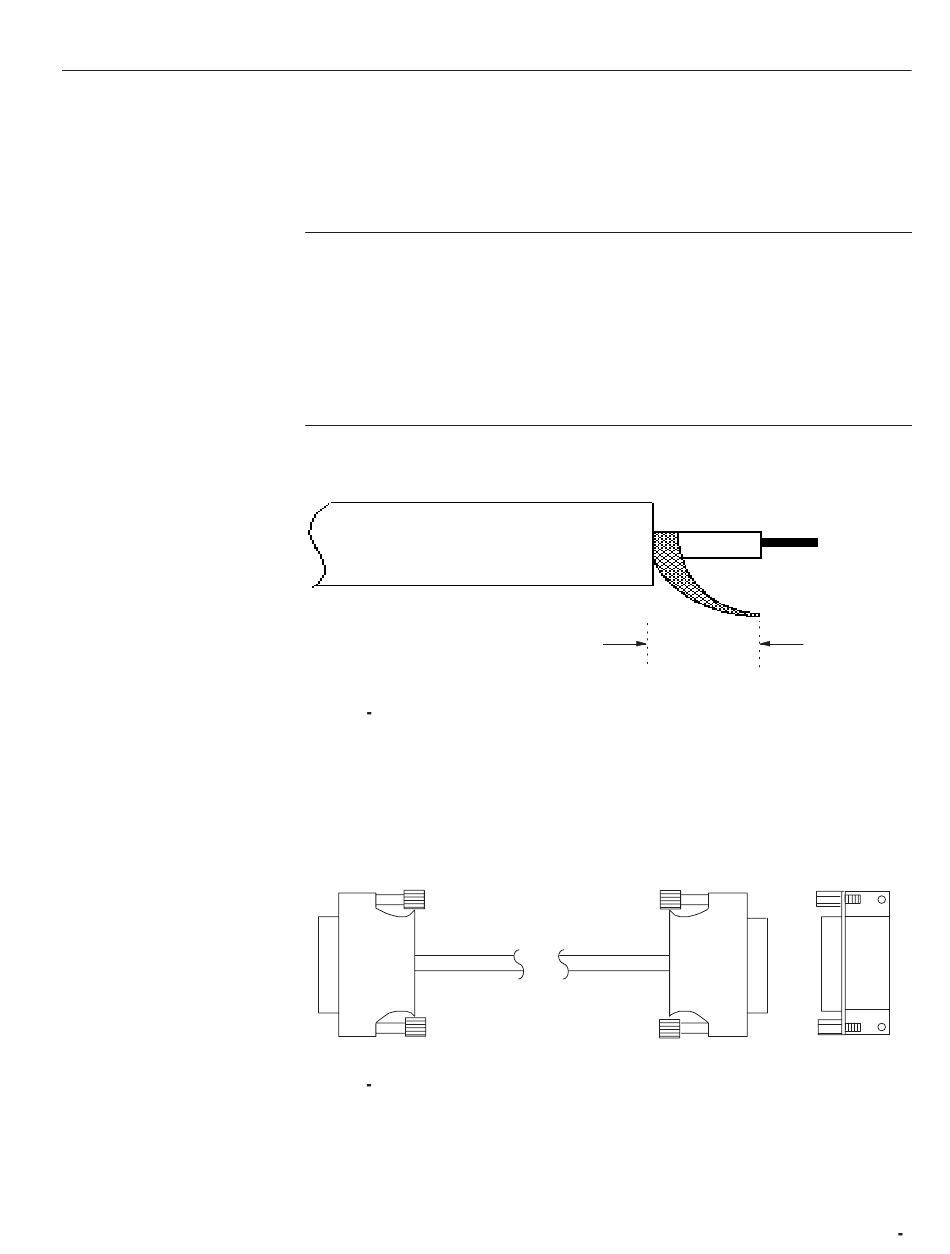

each connector. Figure A-7 is the strip length of the coaxial cable.
Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î
Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î
Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î
Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î
Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î
Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î
Figure A 7: Coaxial Cable End Processing
A 1–meter long digital data cable (part number 012–1408–00) is supplied with
this option as a standard accessory. Figure A-8 shows an example of an optional
accessory cable and a receiving connector.
Connector : Male
Figure A 8: Cable Examples
Appendix A: Options and Accessories
Strip Length
Connector : Male
Coaxial Cable
The strip length has no
50 W impedance.
Receiving Connector :
Female
A 7
