Figure 3 32: Horizontally Inverted Display
AWG2021 User Manual
11. Select Go Back from the sub-menu. The system moves from the Scale...
sub-menu to the previous side menu.
Invert Function. Use Invert... to invert the waveform data in the area specified
with the vertical bar cursors either up/down or left/right. The following diagram
shows the menu configuration for the Invert... item.
Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î
Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î
Operation (More 2 of 3)
Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î
Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î
1. Move the left and right vertical bar cursors to define the editing area for
inversion, then select Invert... from the second page of the side menu (More
2 of 3).
2. Press the Invert button in the sub-menu to select Horizontal.
The Invert selects the direction in which the waveform data between the
vertical bar cursors is inverted.
3. Select Execute from the sub-menu. The waveform is inverted horizontally
with the specified conditions.

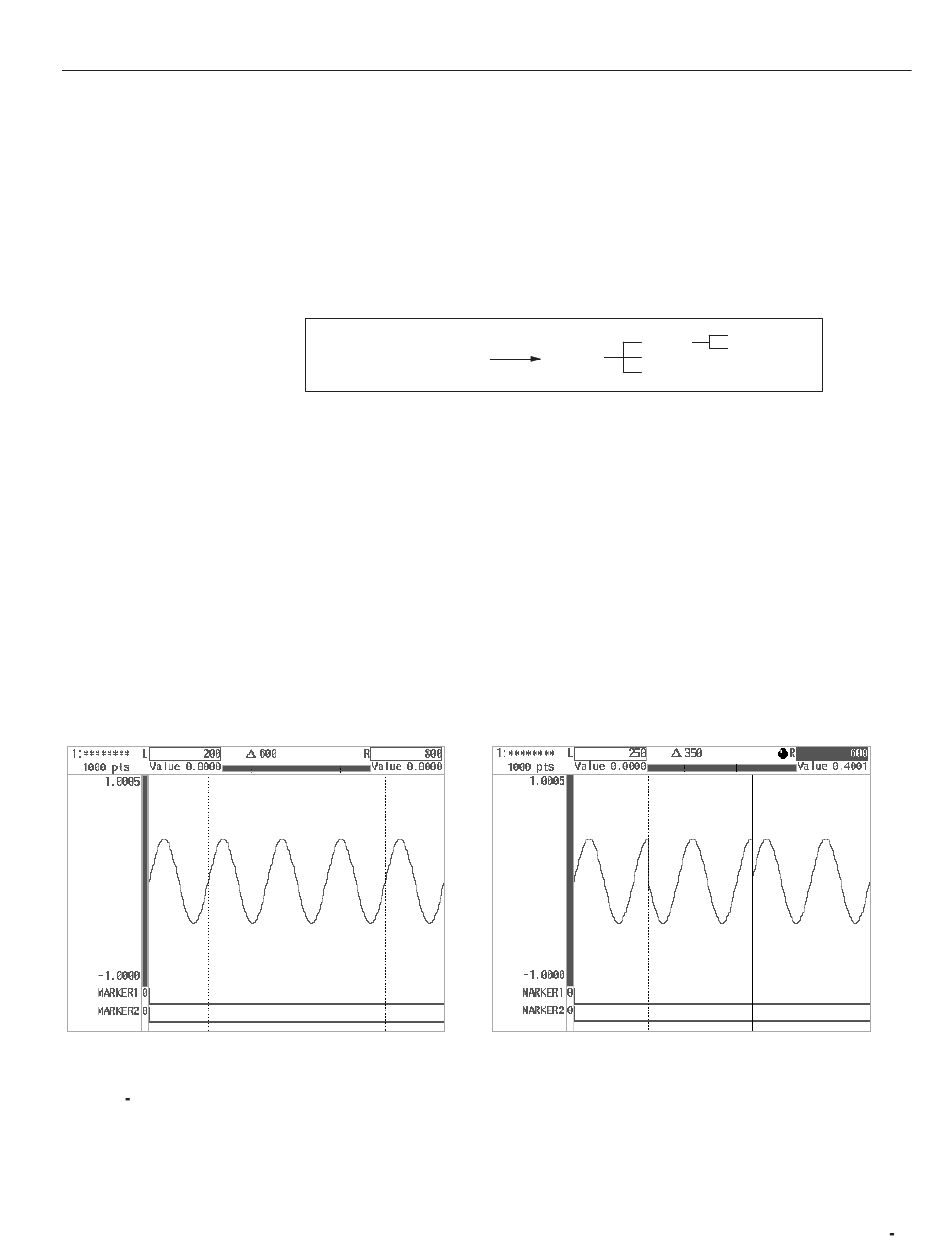

Figure 3 -32 shows an example of the waveform before and after it is
inverted horizontally.
Before
Invert
Go Back
Invert...
Execute
After
EDIT Menu
Horizontal
Vertical
