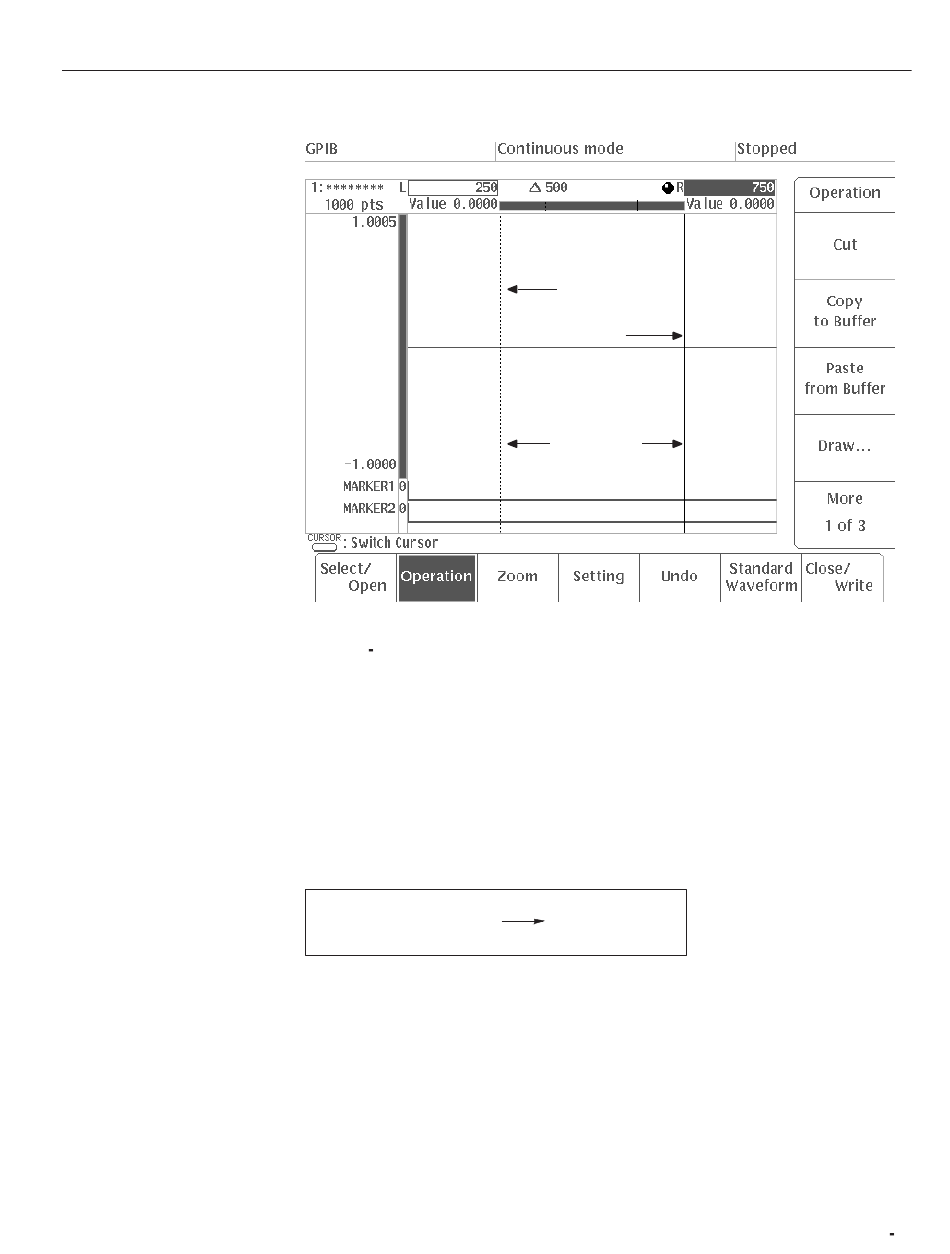

Figure 3 23: Defining the Editing Area
Subsequent editing operations will be performed in the area that you have set
between the left and right vertical bar cursors.
The following section will describe each of the items in the side menu in detail.
Cutting Waveforms. Cut is used to remove a portion of the waveform from the
editing area. The following diagram shows the menu configuration.
Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î
Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î
Operation (More 1 of 3)
Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î
Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î
Move the right and left vertical bar cursors to define the area you wish to cut and
then select Cut from the side menu. There is no sub-menu for this command;
when it is selected, the section of the waveform that you have defined is cut
instantly. Marker signals associated with that waveform data are also cut.
Removing part of a waveform will naturally reduce the number of points in that
waveform.
Starting point
Endpoint
Editing area
Cut
