EDIT Menu
3 202
Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î
Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î
Operation Draw...
Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î
Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î

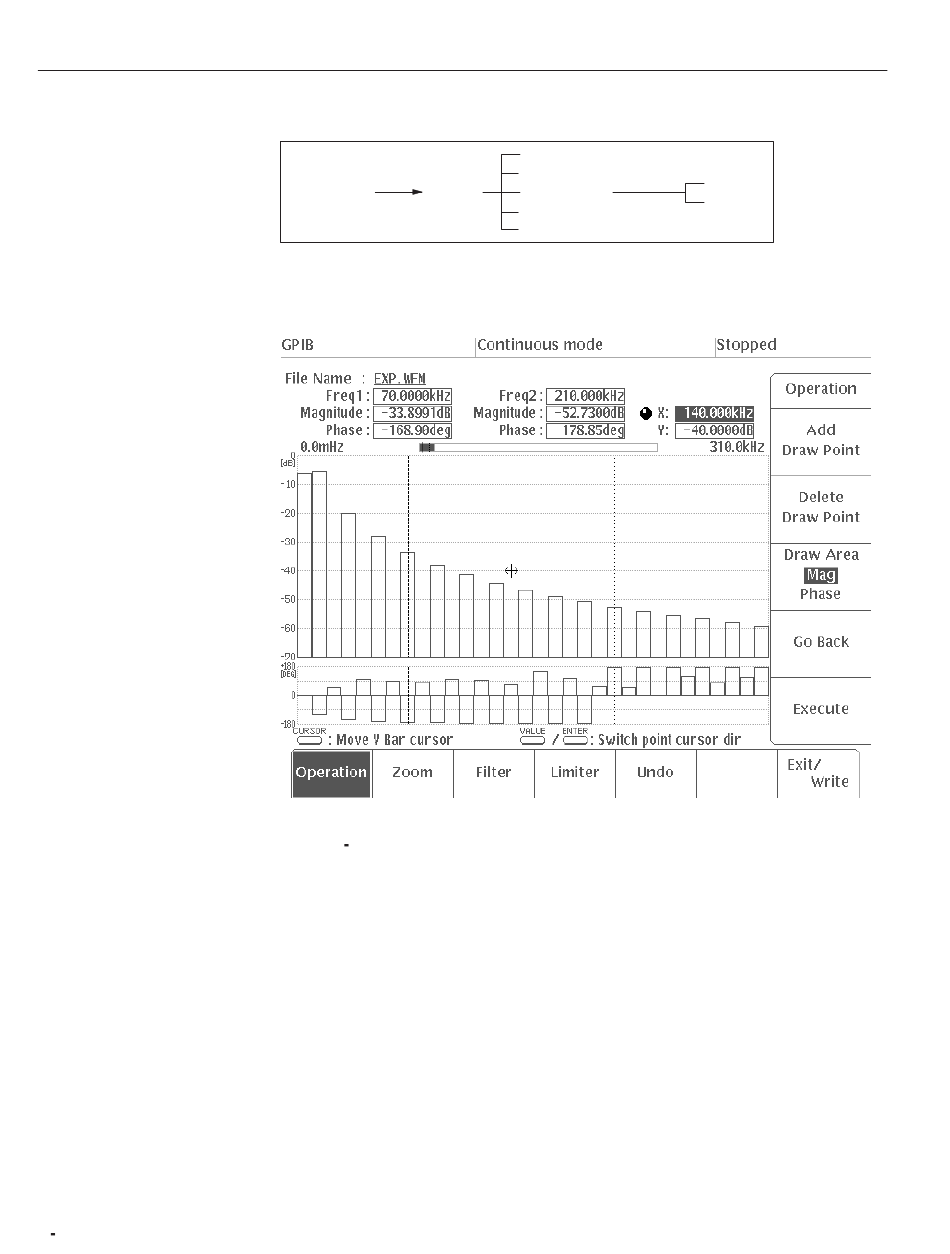

Figure 3 -144 shows an example of the screen with the Draw... item selected.
Figure 3 144: Menu Displayed When Draw... is Selected
When you select Draw... from the side menu, the following items will appear in
the sub-menu: Add Draw Point, Delete Draw Point, Draw Area, Go Back and
Execute. Each of these items will be explained below in detail.
1. Select Operation from the bottom menu, and then select Draw... from the
side menu.
2. Press the CURSOR button on the front panel. Using the general purpose
knob, move the left and right vertical bar cursors to define the frequency
domain for drawing the magnitude or phase. Use the CURSOR button to
toggle between the left and right vertical bar cursors.
Add Draw Point
Delete Draw Point
Draw Area
Go Back
Execute
AWG2021 User Manual
Mag
Phase
