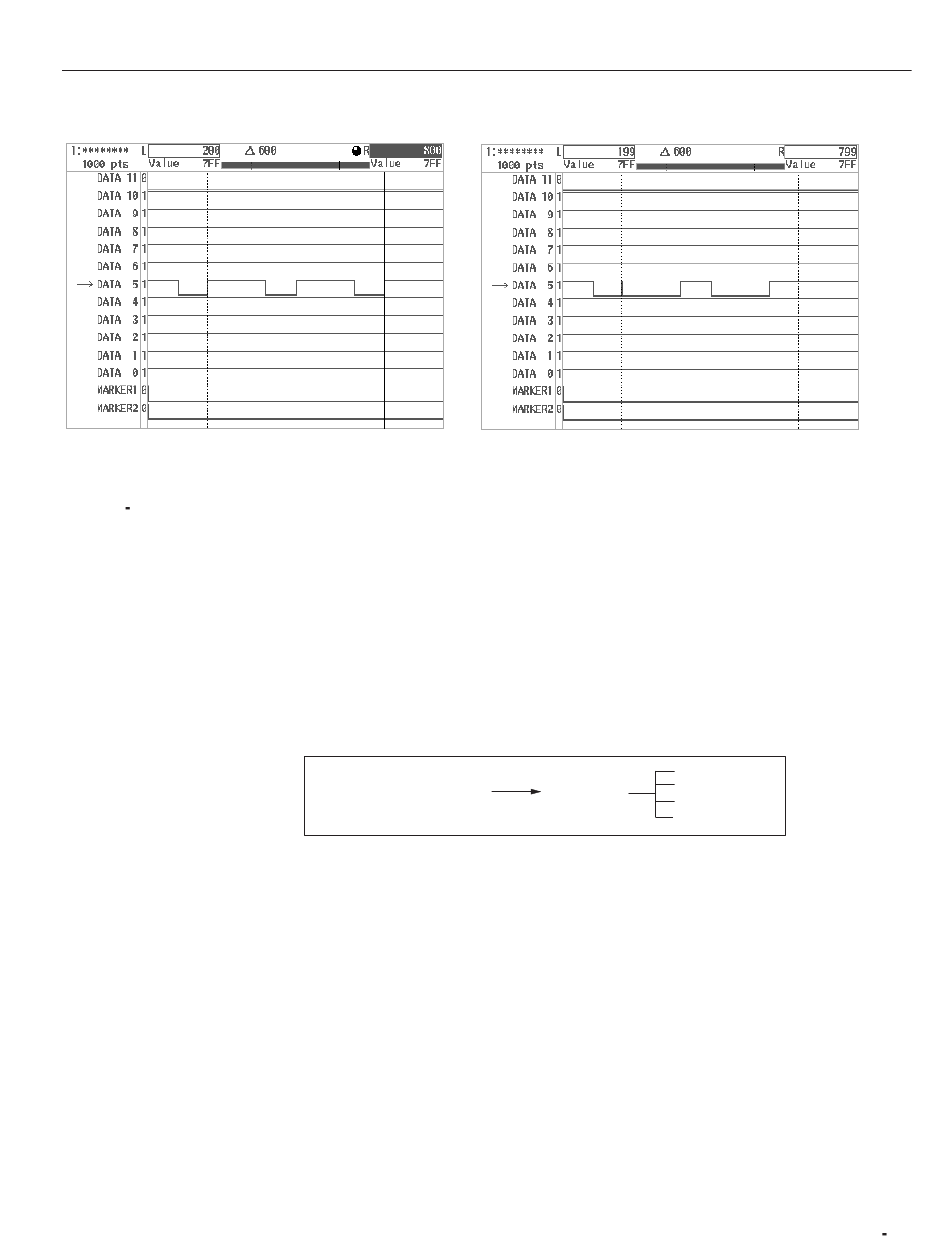

Figure 3 85: Inverting Waveform Data State
Copying LInes
AWG2021 User Manual
Before
4. Select Go Back from the current sub-menu. The system returns from the
Invert... sub-menu to the previous side menu.
Use Copy line... to copy the waveform data between the designated vertical bar
cursors from one data line to another data line. Copy processing replaces the
previous value of the copy destination line with the data of the copy source. The
following diagram shows the menu configuration for the Copy Line... item.
Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î
Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î
Operation ( More 2 of 3 )
Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î
Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î
1. Move the vertical bar cursors to define the section of the data to be copied.
Then select Copy Line... from the second page of the side menu (More 2 of
3).
2. Select Source from the sub-menu. Turning the general purpose knob, select
the copy source data line or marker.
Source selects the waveform data copy source. Data line DATA 11 – DATA
0 or marker (MARKER) can be selected.
3. Select Destination from the sub-menu. Turning the general purpose knob,
select the copy destination data line or marker.
After
Source
Destination
Copy Line...
Go Back
Execute
