AWG2021 User Manual
Function Generator
AWG2021
AWG2021

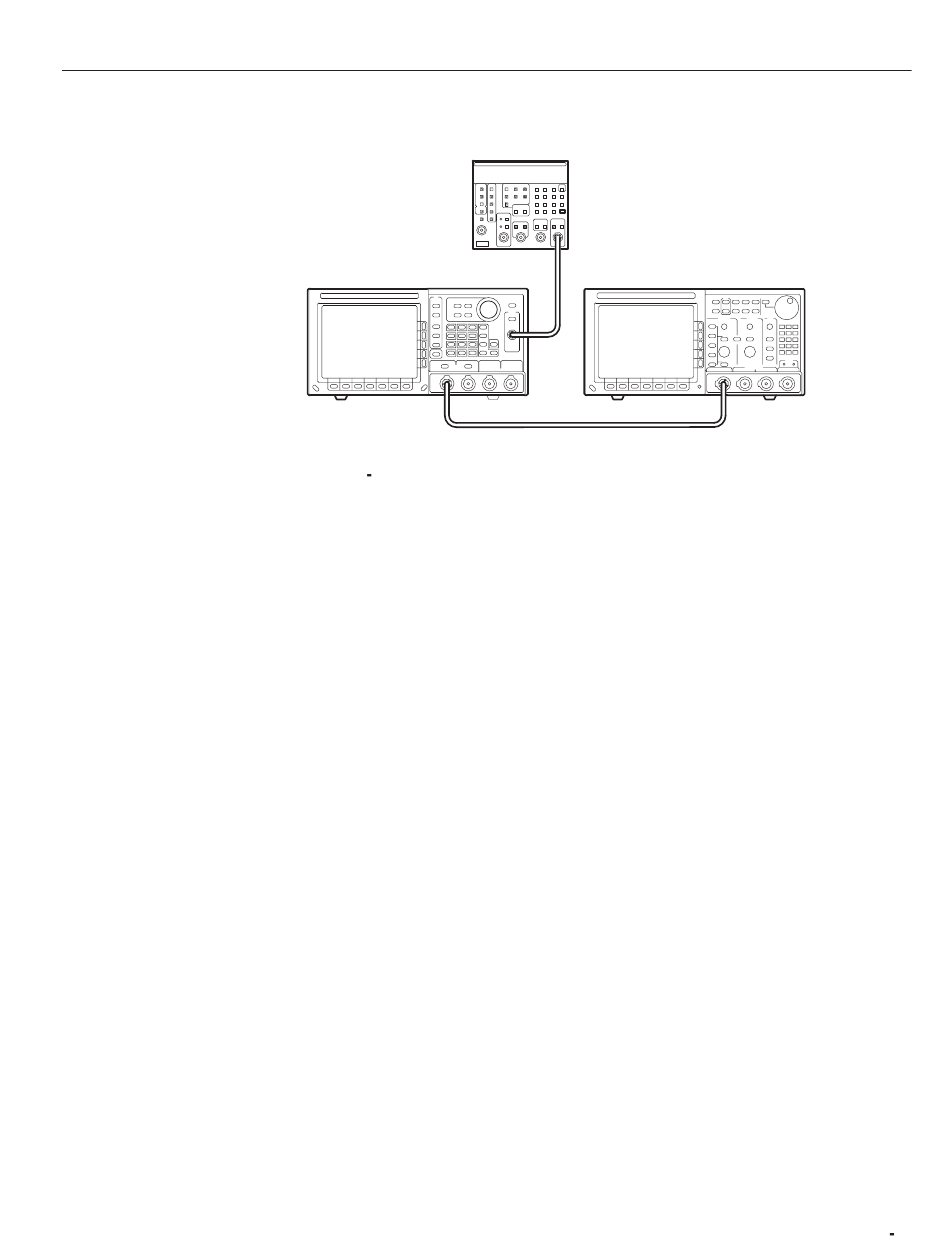

Figure C 18: External Trigger Level Accuracy Initial Test Hookup
c. Set oscilloscope controls:
Vertical . . . . . . . . . . . . . . . . . . . . . . . . .
CH1 Coupling
CH1 Scale
CH1 Input Impedance
Horizontal
Sweep . . . . . . . . . . . . . . . . . . . . . . .
Trigger
Source . . . . . . . . . . . . . . . . . . . . . .
Coupling . . . . . . . . . . . . . . . . . . . . .
Slope . . . . . . . . . . . . . . . . . . . . . . .
Level . . . . . . . . . . . . . . . . . . . . . . .
Mode . . . . . . . . . . . . . . . . . . . . . . .
d. Set function generator controls:
Function . . . . . . . . . . . . . . . . . . . . . . . .
Mode . . . . . . . . . . . . . . . . . . . . . . . . . . .
Parameter
Frequency . . . . . . . . . . . . . . . . . . . .
Amplitude
Offset . . . . . . . . . . . . . . . . . . . . . . .
Output . . . . . . . . . . . . . . . . . . . . . . . . . .
Appendix C: Performance Verification
FG 5010
Oscilloscope
TDS 540
. . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . .
. . . . . . . . . .
. . . . . . . . . . . . . . . . . . .
CH1
DC
0.2 V/div.
50 W
50 ms/div.
CH1
DC
Positive
0 V
Auto
Square
Continuous
1 kHz
0 V
0.6 V
Off
C 39
