UTILITY Menu
Settings for Hard Copy
Output
3 286
When you output a hard copy, you can choose to either save the data displayed
on the screen on a floppy disk as a file, or output the data through the IEEE
STD 488 (GPIB) or RS-232-C interface.

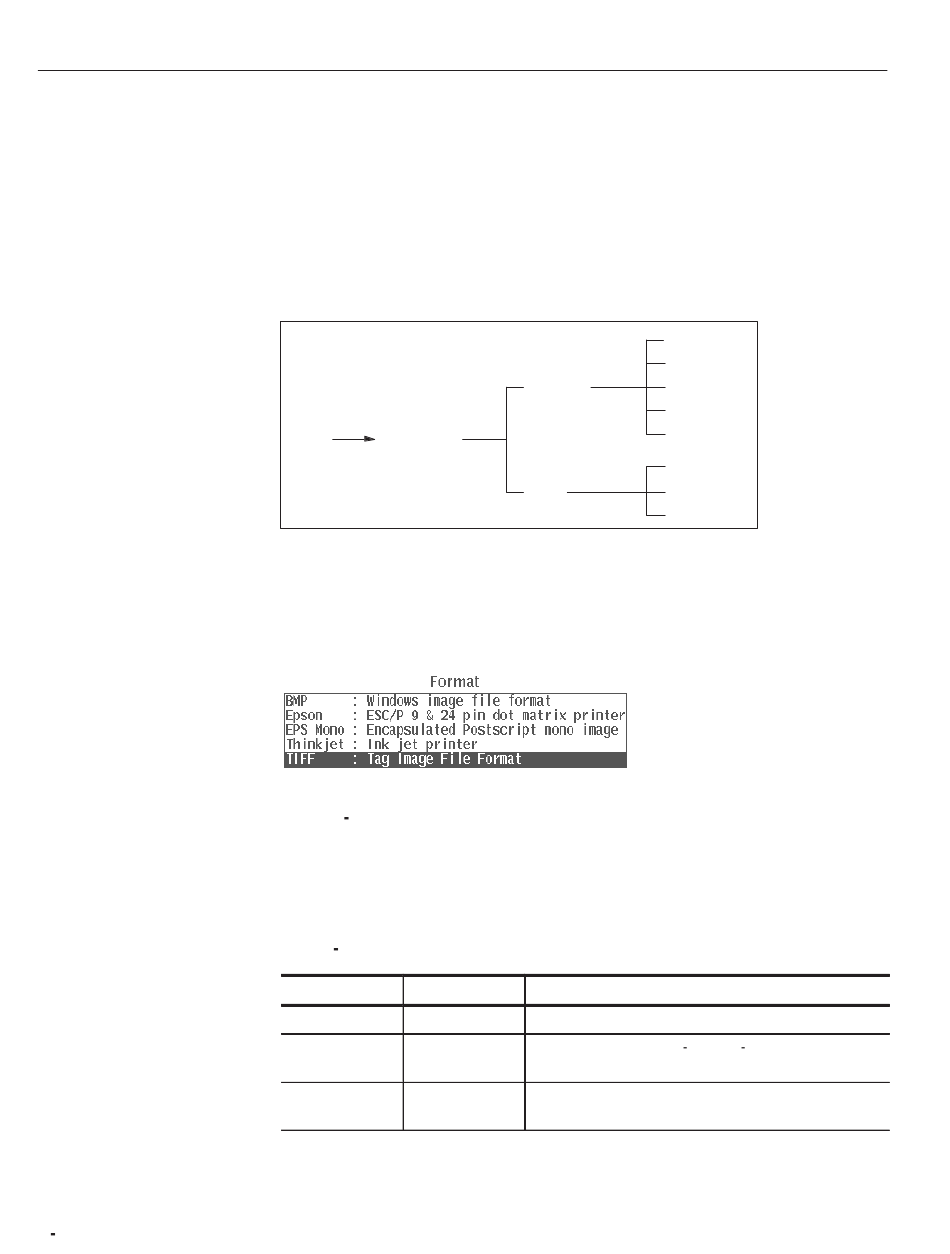

When you select Hardcopy... from the side menu, you can select the format for
the hard copy and the output port. The following diagram shows the menu
configuration for the Hardcopy... menu item.
Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î
Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î
Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î
Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î
Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î
Misc Hardcopy...
Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î
Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î
Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î
Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î
Selecting the Format. Use this item to select the output format for the hard copy.
You may select any one of five formats: BMP, Epson, EPS Mono, Thinkjet or
TIFF.
Figure 3 193: Format Selection Menu
Table 3-23 shows the extension for each format and gives a brief description of
that format.
Table 3 23: Format Extensions
Format Extension
BMP BPM
Epson ESC
EPS Mono EPS
BMP
Epson
EPS Mono
Format
Thinkjet
TIFF
Disk
GPIB
Port
RS232C
Explanation
A format for a Windows black & white image file
A format for output to a 9 pin or 24 pin dot matrix printer
in ESC/P graphic mode.
Encapsulated Postscript format for black & white image
files.
