EDIT Menu

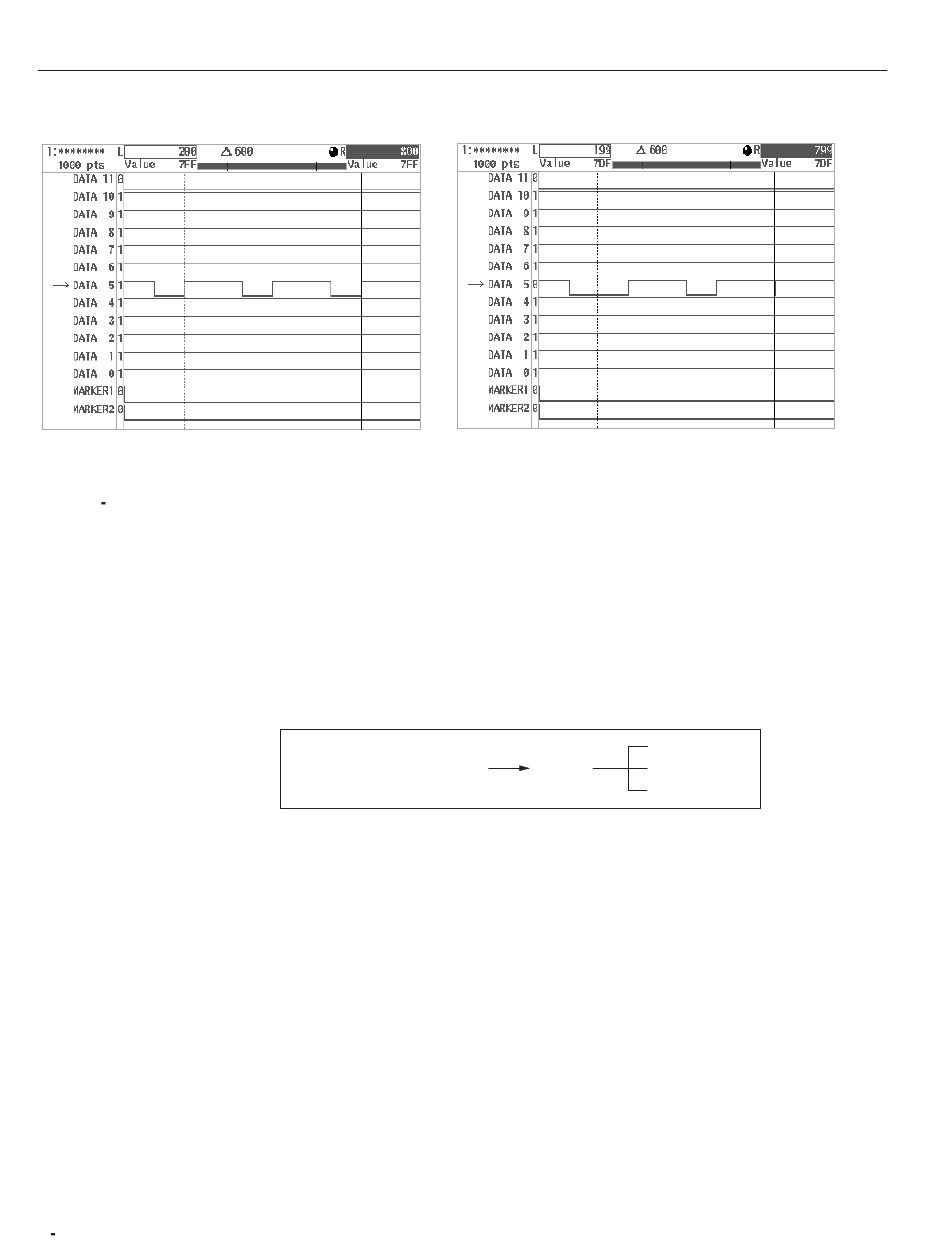

Figure 3 84: Shifting Waveform Data
Inverting Waveform Data
3 118
Before
5. Select Go Back from the current sub-menu. The system returns from the
Shift... sub-menu to the previous side menu.
Use Invert... to invert each data line or marker between the designated vertical
bar cursors. The following diagram shows the menu configuration for the
Invert... item.
Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î
Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î
Operation ( More 2 of 3 )
Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î
Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î
1. Move the vertical bar cursors to define the section of the data to be inverted.
Then select Invert... from the second page of the side menu (More 2 of 3).
2. Select Line from the sub-menu. Turning the general purpose knob, select the
data line or marker whose state is to be inverted.
3. Select Execute from the sub-menu. The state is inverted with the specified
conditions. Figure 3 -85 shows the screen before and after the data between
the vertical bar cursors on line DATA 5 is inverted.
After
Line
Invert...
Go Back
Execute
