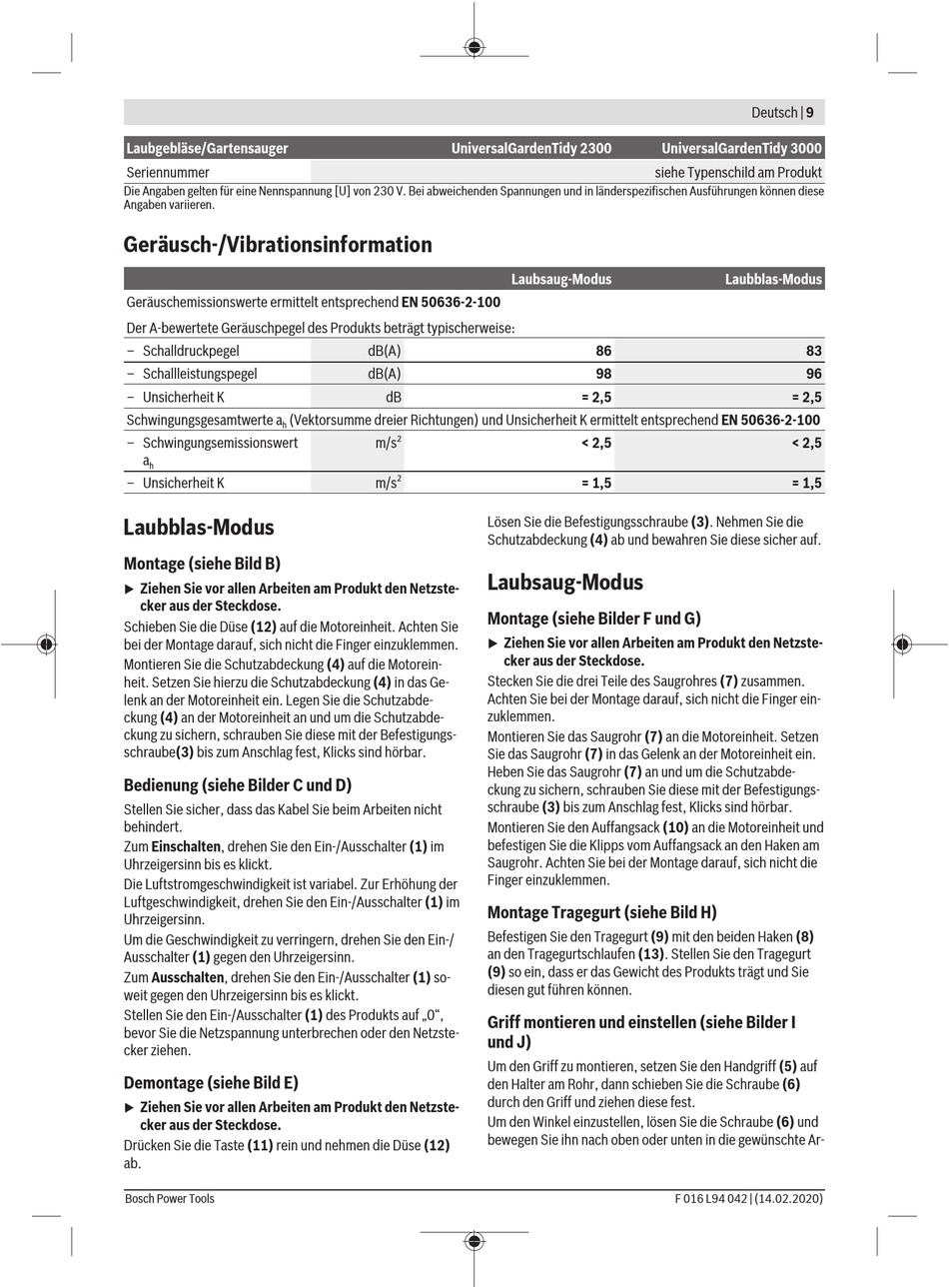

Bosch UniversalGardenTidy Series Original Instructions Manual page 9

Advertisement

Table of Contents
Laubgebläse/Gartensauger
Seriennummer
Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese
Angaben variieren.
Geräusch-/Vibrationsinformation
Geräuschemissionswerte ermittelt entsprechend EN 50636-2-100
Der A-bewertete Geräuschpegel des Produkts beträgt typischerweise:
– Schalldruckpegel
– Schallleistungspegel
– Unsicherheit K
Schwingungsgesamtwerte a
(Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 50636-2-100
h
– Schwingungsemissionswert
a
h
– Unsicherheit K
Laubblas-Modus
Montage (siehe Bild B)
Ziehen Sie vor allen Arbeiten am Produkt den Netzste-
u
cker aus der Steckdose.
Schieben Sie die Düse (12) auf die Motoreinheit. Achten Sie
bei der Montage darauf, sich nicht die Finger einzuklemmen.
Montieren Sie die Schutzabdeckung (4) auf die Motorein-
heit. Setzen Sie hierzu die Schutzabdeckung (4) in das Ge-
lenk an der Motoreinheit ein. Legen Sie die Schutzabde-
ckung (4) an der Motoreinheit an und um die Schutzabde-
ckung zu sichern, schrauben Sie diese mit der Befestigungs-
schraube(3) bis zum Anschlag fest, Klicks sind hörbar.
Bedienung (siehe Bilder C und D)
Stellen Sie sicher, dass das Kabel Sie beim Arbeiten nicht
behindert.
Zum Einschalten, drehen Sie den Ein-/Ausschalter (1) im
Uhrzeigersinn bis es klickt.
Die Luftstromgeschwindigkeit ist variabel. Zur Erhöhung der
Luftgeschwindigkeit, drehen Sie den Ein-/Ausschalter (1) im
Uhrzeigersinn.
Um die Geschwindigkeit zu verringern, drehen Sie den Ein-/
Ausschalter (1) gegen den Uhrzeigersinn.
Zum Ausschalten, drehen Sie den Ein-/Ausschalter (1) so-
weit gegen den Uhrzeigersinn bis es klickt.
Stellen Sie den Ein-/Ausschalter (1) des Produkts auf „0",
bevor Sie die Netzspannung unterbrechen oder den Netzste-
cker ziehen.
Demontage (siehe Bild E)
Ziehen Sie vor allen Arbeiten am Produkt den Netzste-
u
cker aus der Steckdose.
Drücken Sie die Taste (11) rein und nehmen die Düse (12)
ab.
Bosch Power Tools
UniversalGardenTidy 2300
Laubsaug-Modus
dB(A)
dB(A)
dB
2
m/s
2
m/s
Lösen Sie die Befestigungsschraube (3). Nehmen Sie die
Schutzabdeckung (4) ab und bewahren Sie diese sicher auf.
Laubsaug-Modus
Montage (siehe Bilder F und G)
Ziehen Sie vor allen Arbeiten am Produkt den Netzste-
u
cker aus der Steckdose.
Stecken Sie die drei Teile des Saugrohres (7) zusammen.
Achten Sie bei der Montage darauf, sich nicht die Finger ein-
zuklemmen.
Montieren Sie das Saugrohr (7) an die Motoreinheit. Setzen
Sie das Saugrohr (7) in das Gelenk an der Motoreinheit ein.
Heben Sie das Saugrohr (7) an und um die Schutzabde-
ckung zu sichern, schrauben Sie diese mit der Befestigungs-
schraube (3) bis zum Anschlag fest, Klicks sind hörbar.
Montieren Sie den Auffangsack (10) an die Motoreinheit und
befestigen Sie die Klipps vom Auffangsack an den Haken am
Saugrohr. Achten Sie bei der Montage darauf, sich nicht die
Finger einzuklemmen.
Montage Tragegurt (siehe Bild H)
Befestigen Sie den Tragegurt (9) mit den beiden Haken (8)
an den Tragegurtschlaufen (13). Stellen Sie den Tragegurt
(9) so ein, dass er das Gewicht des Produkts trägt und Sie
diesen gut führen können.
Griff montieren und einstellen (siehe Bilder I
und J)
Um den Griff zu montieren, setzen Sie den Handgriff (5) auf
den Halter am Rohr, dann schieben Sie die Schraube (6)
durch den Griff und ziehen diese fest.
Um den Winkel einzustellen, lösen Sie die Schraube (6) und
bewegen Sie ihn nach oben oder unten in die gewünschte Ar-
Deutsch | 9
UniversalGardenTidy 3000
siehe Typenschild am Produkt
Laubblas-Modus
86
98
= 2,5
< 2,5
= 1,5
F 016 L94 042 | (14.02.2020)
83
96
= 2,5
< 2,5
= 1,5
