8 | Deutsch

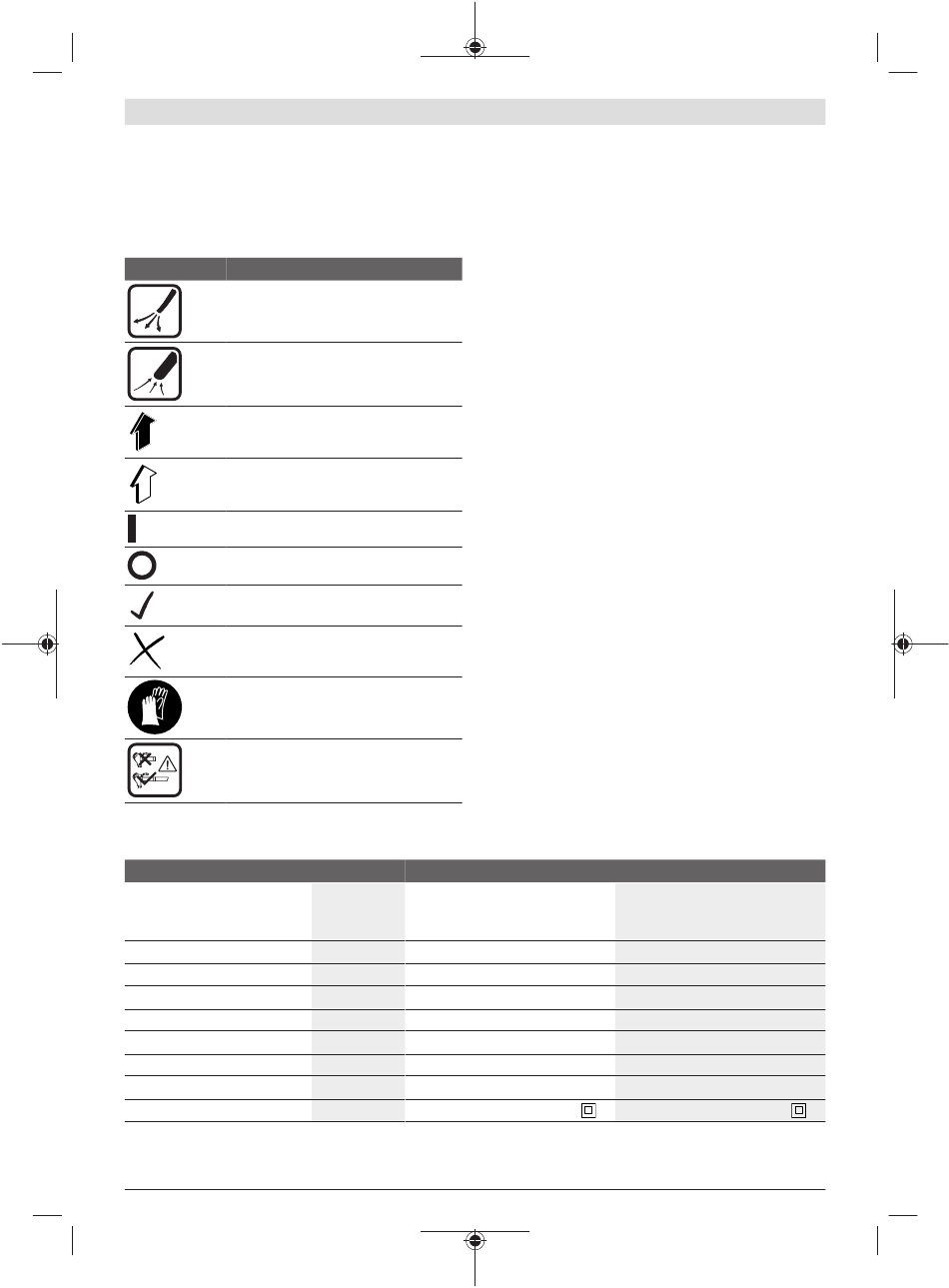

Symbole
Die nachfolgenden Symbole sind für das Lesen und Verste-
hen der Betriebsanleitung von Bedeutung. Prägen Sie sich
die Symbole und ihre Bedeutung ein. Die richtige Interpreta-
tion der Symbole hilft Ihnen, das Produkt besser und siche-
rer zu gebrauchen.
Symbol
Bedeutung
Laubblas-Modus
Laubsaug-Modus
Bewegungsrichtung
Reaktionsrichtung
Einschalten
Ausschalten
Gestattete Handlung
Verbotene Handlung
Tragen Sie Schutzhandschuhe
Betreiben Sie das Produkt nur mit mon-
tiertem Saugrohr.
Technische Daten
Laubgebläse/Gartensauger
Sachnummer
Nennaufnahmeleistung
Luftstromgeschwindigkeit, max
Volumenstrom, max.
Zerkleinerungsverhältnis
Volumen des Auffangsackes
Gewicht (Laubblas-Modus)
Gewicht (Laubsaug-Modus)
Schutzklasse
F 016 L94 042 | (14.02.2020)
Bestimmungsgemäßer Gebrauch
Das Produkt ist für den häuslichen Gebrauch bestimmt, zum
Zusammenblasen und Aufsammeln von Laub und Gartenab-
fällen wie z.B. Grasschnitt im Bereich um Haus und Garten.
Das Produkt darf nicht als Häcksler verwendet werden.
Die Verwendung von Produkten in einer anderen als der aus-
drücklich bestimmten Art und Weise kann gefährlich sein.
Bei nicht bestimmungsgemäßem Gebrauch können Sie sich
verletzen.
Abgebildete Komponenten (siehe
Bild A)
Die Nummerierung der abgebildeten Komponenten bezieht
sich auf die Darstellung des Produkts auf den Grafikseiten.
(1) Ein-/Ausschalter mit Regler für die Luftstromge-
schwindigkeit
(2) Motoreinheit
(3) Befestigungsschraube für Schutzabdeckung oder
Saugrohr
(4) Schutzabdeckung (Laubblas-Modus)
(5) Handgriff am Saugrohr (Laubsaug-Modus)
(6) Schraube für Handgriffeinstellung
(7) Saugrohr (Laubsaug-Modus)
(8) Haken für Tragegurt
(9) Tragegurt
(10) Auffangsack (Laubsaug-Modus)
(11) Taste zum Entriegeln von Düse oder Auffangsack
(12) Düse (Laubblas-Modus)
(13) Öse für Tragegurthaken
UniversalGardenTidy 2300
3 600 HB1 000
3 600 HB1 030
3 600 HB1 070
W
1600 − 2300
km/h
165 − 285
l/s
l
kg
kg
UniversalGardenTidy 3000
3 600 HB1 001
3 600 HB1 031
3 600 HB1 071
1600 − 3000
165 − 285
160
12:1
45
3,4
4,7
/ II
Bosch Power Tools
160
12:1
50
3,4
4,7
/ II
