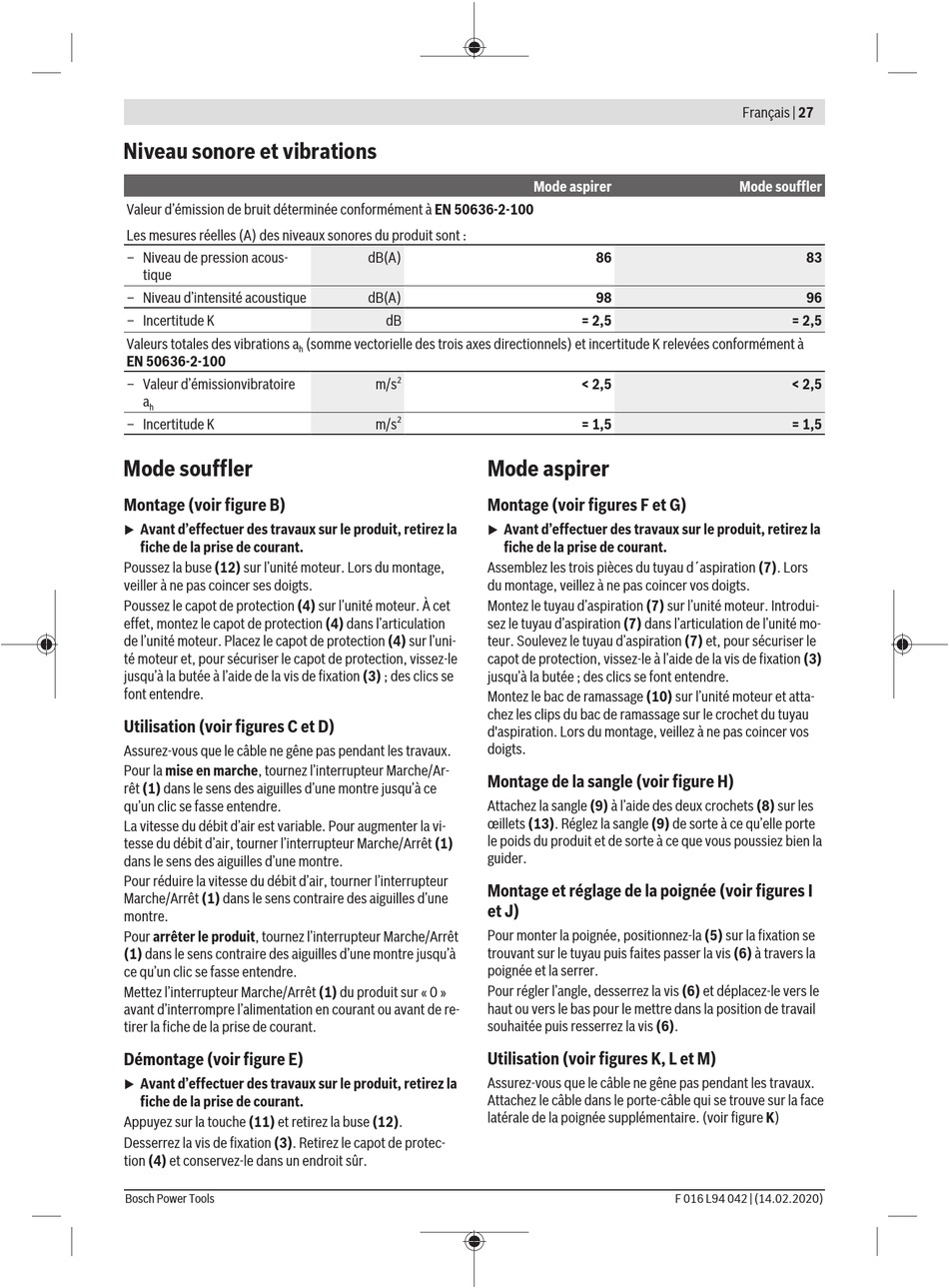

Niveau sonore et vibrations
Valeur d'émission de bruit déterminée conformément à EN 50636-2-100
Les mesures réelles (A) des niveaux sonores du produit sont :
– Niveau de pression acous-
tique
– Niveau d'intensité acoustique
– Incertitude K
Valeurs totales des vibrations a
h
EN 50636-2-100
– Valeur d'émissionvibratoire
a
h
– Incertitude K
Mode souffler
Montage (voir figure B)
Avant d'effectuer des travaux sur le produit, retirez la
u
fiche de la prise de courant.
Poussez la buse (12) sur l'unité moteur. Lors du montage,
veiller à ne pas coincer ses doigts.
Poussez le capot de protection (4) sur l'unité moteur. À cet
effet, montez le capot de protection (4) dans l'articulation
de l'unité moteur. Placez le capot de protection (4) sur l'uni-
té moteur et, pour sécuriser le capot de protection, vissez-le
jusqu'à la butée à l'aide de la vis de fixation (3) ; des clics se
font entendre.
Utilisation (voir figures C et D)
Assurez-vous que le câble ne gêne pas pendant les travaux.
Pour la mise en marche, tournez l'interrupteur Marche/Ar-
rêt (1) dans le sens des aiguilles d'une montre jusqu'à ce
qu'un clic se fasse entendre.
La vitesse du débit d'air est variable. Pour augmenter la vi-
tesse du débit d'air, tourner l'interrupteur Marche/Arrêt (1)
dans le sens des aiguilles d'une montre.
Pour réduire la vitesse du débit d'air, tourner l'interrupteur
Marche/Arrêt (1) dans le sens contraire des aiguilles d'une
montre.
Pour arrêter le produit, tournez l'interrupteur Marche/Arrêt
(1) dans le sens contraire des aiguilles d'une montre jusqu'à
ce qu'un clic se fasse entendre.
Mettez l'interrupteur Marche/Arrêt (1) du produit sur « 0 »
avant d'interrompre l'alimentation en courant ou avant de re-
tirer la fiche de la prise de courant.
Démontage (voir figure E)
Avant d'effectuer des travaux sur le produit, retirez la
u
fiche de la prise de courant.
Appuyez sur la touche (11) et retirez la buse (12).
Desserrez la vis de fixation (3). Retirez le capot de protec-
tion (4) et conservez-le dans un endroit sûr.
Bosch Power Tools
dB(A)
dB(A)
dB
(somme vectorielle des trois axes directionnels) et incertitude K relevées conformément à
2
m/s
2
m/s
Mode aspirer
86
98
= 2,5
< 2,5
= 1,5
Mode aspirer
Montage (voir figures F et G)
Avant d'effectuer des travaux sur le produit, retirez la
u
fiche de la prise de courant.
Assemblez les trois pièces du tuyau d´aspiration (7). Lors
du montage, veillez à ne pas coincer vos doigts.
Montez le tuyau d'aspiration (7) sur l'unité moteur. Introdui-
sez le tuyau d'aspiration (7) dans l'articulation de l'unité mo-
teur. Soulevez le tuyau d'aspiration (7) et, pour sécuriser le
capot de protection, vissez-le à l'aide de la vis de fixation (3)
jusqu'à la butée ; des clics se font entendre.
Montez le bac de ramassage (10) sur l'unité moteur et atta-
chez les clips du bac de ramassage sur le crochet du tuyau
d'aspiration. Lors du montage, veillez à ne pas coincer vos
doigts.
Montage de la sangle (voir figure H)
Attachez la sangle (9) à l'aide des deux crochets (8) sur les
œillets (13). Réglez la sangle (9) de sorte à ce qu'elle porte
le poids du produit et de sorte à ce que vous poussiez bien la
guider.
Montage et réglage de la poignée (voir figures I
et J)
Pour monter la poignée, positionnez-la (5) sur la fixation se
trouvant sur le tuyau puis faites passer la vis (6) à travers la
poignée et la serrer.
Pour régler l'angle, desserrez la vis (6) et déplacez-le vers le
haut ou vers le bas pour le mettre dans la position de travail
souhaitée puis resserrez la vis (6).
Utilisation (voir figures K, L et M)
Assurez-vous que le câble ne gêne pas pendant les travaux.
Attachez le câble dans le porte-câble qui se trouve sur la face
latérale de la poignée supplémentaire. (voir figure K)
Français | 27
Mode souffler
83
96
= 2,5
< 2,5
= 1,5
F 016 L94 042 | (14.02.2020)
