Advanced-control timer (TIM1)
RM0453

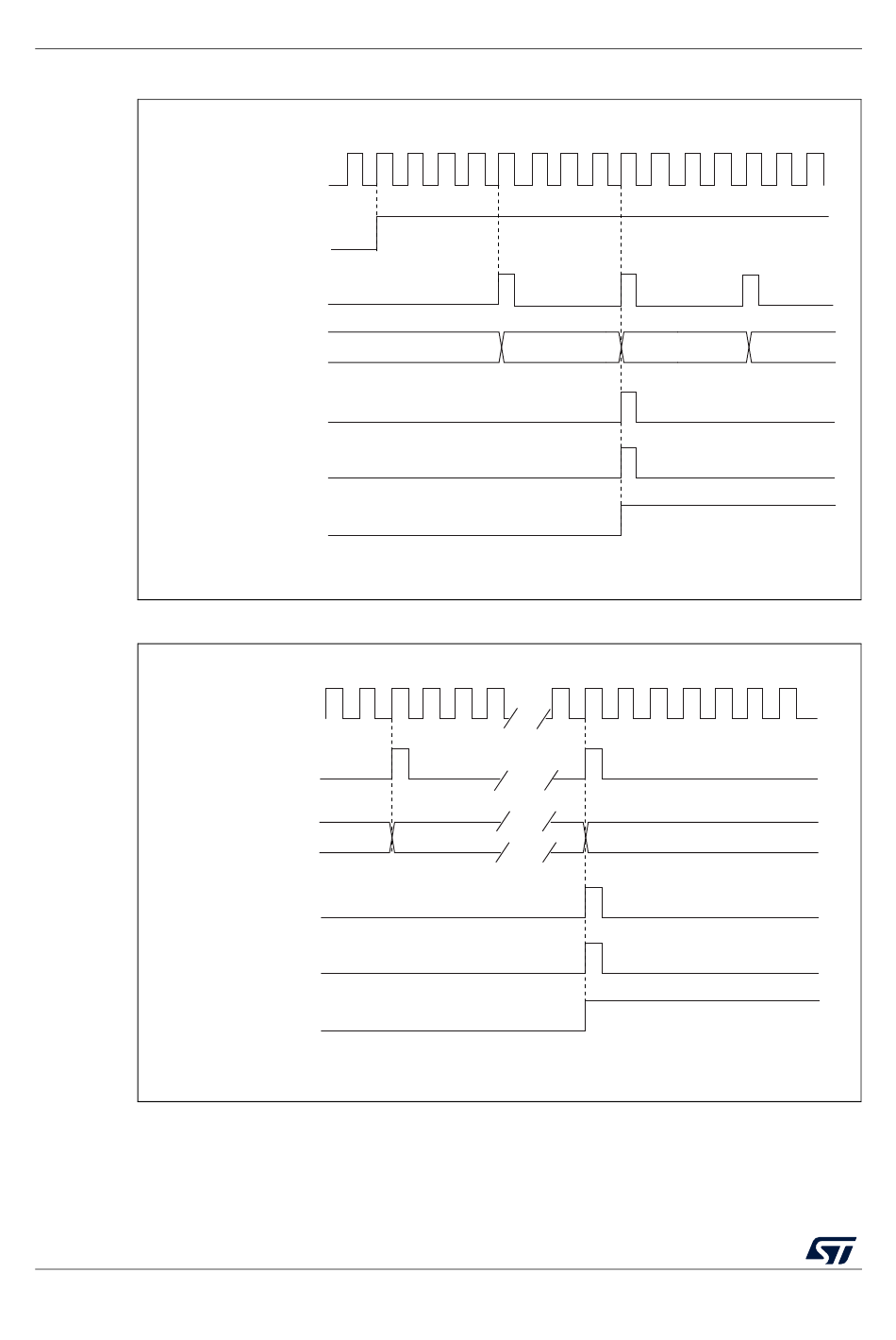

Figure 133. Counter timing diagram, internal clock divided by 4

CK_PSC
CNT_EN
Timerclock = CK_CNT
Counter register
0035
0036
0000
0001
Counter overflow
Update event (UEV)
Update interrupt flag
(UIF)
MS31080V2

Figure 134. Counter timing diagram, internal clock divided by N

CK_PSC
Timerclock = CK_CNT
1F
00
Counter register
20
Counter overflow
Update event (UEV)
Update interrupt flag
(UIF)
MS31081V2
736/1461
