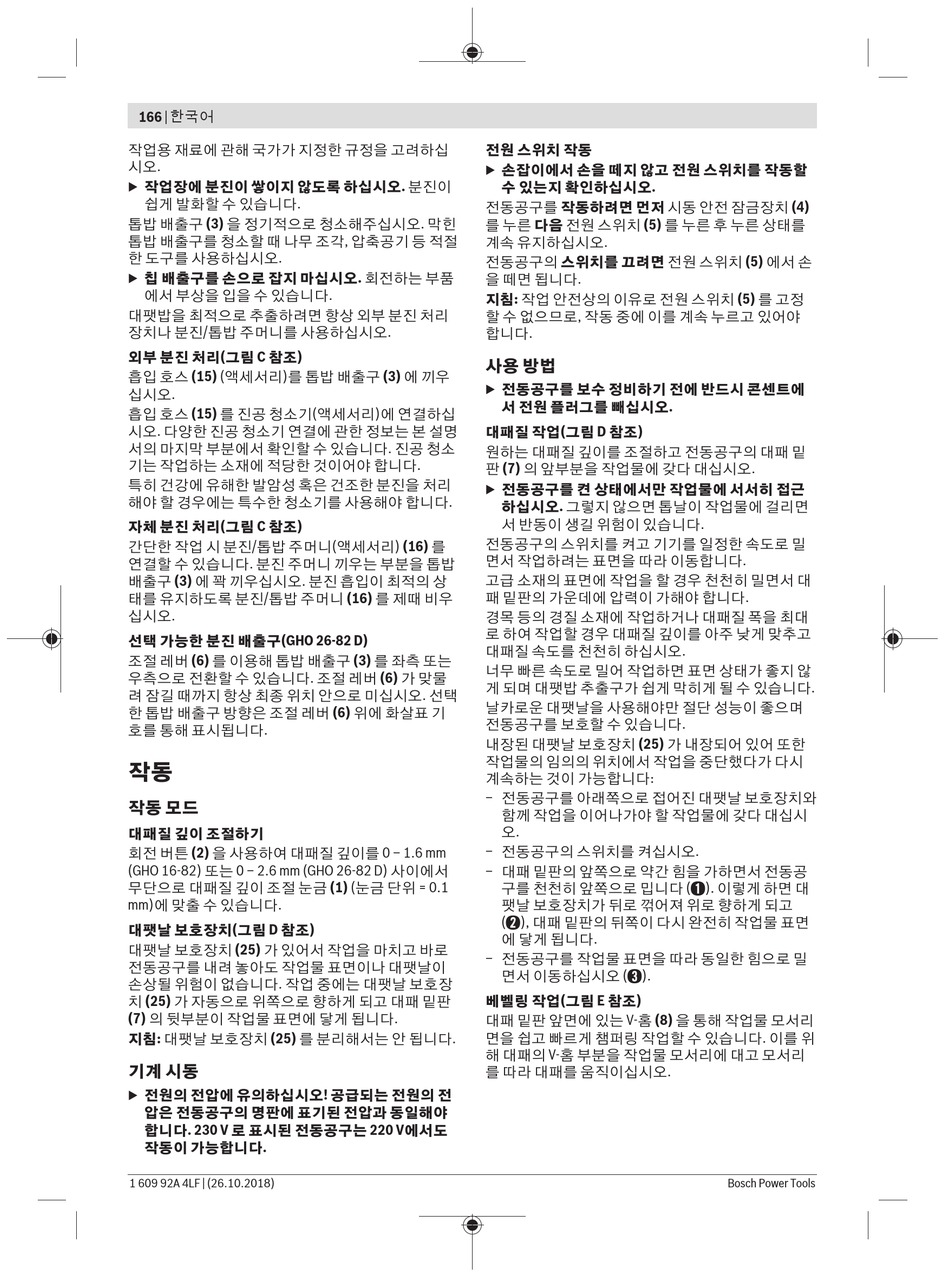

166 | 한국어
작업용 재료에 관해 국가가 지정한 규정을 고려하십
시오.
작업장에 분진이 쌓이지 않도록 하십시오. 분진이
u
쉽게 발화할 수 있습니다.
톱밥 배출구 (3) 을 정기적으로 청소해주십시오. 막힌
톱밥 배출구를 청소할 때 나무 조각, 압축공기 등 적절
한 도구를 사용하십시오.
칩 배출구를 손으로 잡지 마십시오. 회전하는 부품
u
에서 부상을 입을 수 있습니다.
대팻밥을 최적으로 추출하려면 항상 외부 분진 처리
장치나 분진/톱밥 주머니를 사용하십시오.
외부 분진 처리(그림 C 참조)
흡입 호스 (15) (액세서리)를 톱밥 배출구 (3) 에 끼우
십시오.
흡입 호스 (15) 를 진공 청소기(액세서리)에 연결하십
시오. 다양한 진공 청소기 연결에 관한 정보는 본 설명
서의 마지막 부분에서 확인할 수 있습니다. 진공 청소
기는 작업하는 소재에 적당한 것이어야 합니다.
특히 건강에 유해한 발암성 혹은 건조한 분진을 처리
해야 할 경우에는 특수한 청소기를 사용해야 합니다.
자체 분진 처리(그림 C 참조)
간단한 작업 시 분진/톱밥 주머니(액세서리) (16) 를
연결할 수 있습니다. 분진 주머니 끼우는 부분을 톱밥
배출구 (3) 에 꽉 끼우십시오. 분진 흡입이 최적의 상
태를 유지하도록 분진/톱밥 주머니 (16) 를 제때 비우
십시오.
선택 가능한 분진 배출구(GHO 26-82 D)
조절 레버 (6) 를 이용해 톱밥 배출구 (3) 를 좌측 또는
우측으로 전환할 수 있습니다. 조절 레버 (6) 가 맞물
려 잠길 때까지 항상 최종 위치 안으로 미십시오. 선택
한 톱밥 배출구 방향은 조절 레버 (6) 위에 화살표 기
호를 통해 표시됩니다.
작동
작동 모드
대패질 깊이 조절하기
회전 버튼 (2) 을 사용하여 대패질 깊이를 0 – 1.6 mm
(GHO 16-82) 또는 0 – 2.6 mm (GHO 26-82 D) 사이에서
무단으로 대패질 깊이 조절 눈금 (1) (눈금 단위 = 0.1
mm)에 맞출 수 있습니다.
대팻날 보호장치(그림 D 참조)
대팻날 보호장치 (25) 가 있어서 작업을 마치고 바로
전동공구를 내려 놓아도 작업물 표면이나 대팻날이
손상될 위험이 없습니다. 작업 중에는 대팻날 보호장
치 (25) 가 자동으로 위쪽으로 향하게 되고 대패 밑판
(7) 의 뒷부분이 작업물 표면에 닿게 됩니다.
지침: 대팻날 보호장치 (25) 를 분리해서는 안 됩니다.
기계 시동
전원의 전압에 유의하십시오! 공급되는 전원의 전
u
압은 전동공구의 명판에 표기된 전압과 동일해야
합니다. 230 V 로 표시된 전동공구는 220 V에서도
작동이 가능합니다.
1 609 92A 4LF | (26.10.2018)
전원 스위치 작동
손잡이에서 손을 떼지 않고 전원 스위치를 작동할
u
수 있는지 확인하십시오.
전동공구를 작동하려면 먼저 시동 안전 잠금장치 (4)
를 누른 다음 전원 스위치 (5) 를 누른 후 누른 상태를
계속 유지하십시오.
전동공구의 스위치를 끄려면 전원 스위치 (5) 에서 손
을 떼면 됩니다.
지침: 작업 안전상의 이유로 전원 스위치 (5) 를 고정
할 수 없으므로, 작동 중에 이를 계속 누르고 있어야
합니다.
사용 방법
전동공구를 보수 정비하기 전에 반드시 콘센트에
u
서 전원 플러그를 빼십시오.
대패질 작업(그림 D 참조)
원하는 대패질 깊이를 조절하고 전동공구의 대패 밑
판 (7) 의 앞부분을 작업물에 갖다 대십시오.
전동공구를 켠 상태에서만 작업물에 서서히 접근
u
하십시오. 그렇지 않으면 톱날이 작업물에 걸리면
서 반동이 생길 위험이 있습니다.
전동공구의 스위치를 켜고 기기를 일정한 속도로 밀
면서 작업하려는 표면을 따라 이동합니다.
고급 소재의 표면에 작업을 할 경우 천천히 밀면서 대
패 밑판의 가운데에 압력이 가해야 합니다.
경목 등의 경질 소재에 작업하거나 대패질 폭을 최대
로 하여 작업할 경우 대패질 깊이를 아주 낮게 맞추고
대패질 속도를 천천히 하십시오.
너무 빠른 속도로 밀어 작업하면 표면 상태가 좋지 않
게 되며 대팻밥 추출구가 쉽게 막히게 될 수 있습니다.
날카로운 대팻날을 사용해야만 절단 성능이 좋으며
전동공구를 보호할 수 있습니다.
내장된 대팻날 보호장치 (25) 가 내장되어 있어 또한
작업물의 임의의 위치에서 작업을 중단했다가 다시
계속하는 것이 가능합니다:
– 전동공구를 아래쪽으로 접어진 대팻날 보호장치와
함께 작업을 이어나가야 할 작업물에 갖다 대십시
오.
– 전동공구의 스위치를 켜십시오.
– 대패 밑판의 앞쪽으로 약간 힘을 가하면서 전동공
구를 천천히 앞쪽으로 밉니다 (➊). 이렇게 하면 대
팻날 보호장치가 뒤로 꺾어져 위로 향하게 되고
(➋), 대패 밑판의 뒤쪽이 다시 완전히 작업물 표면
에 닿게 됩니다.
– 전동공구를 작업물 표면을 따라 동일한 힘으로 밀
면서 이동하십시오 (➌).
베벨링 작업(그림 E 참조)
대패 밑판 앞면에 있는 V-홈 (8) 을 통해 작업물 모서리
면을 쉽고 빠르게 챔퍼링 작업할 수 있습니다. 이를 위
해 대패의 V-홈 부분을 작업물 모서리에 대고 모서리
를 따라 대패를 움직이십시오.
