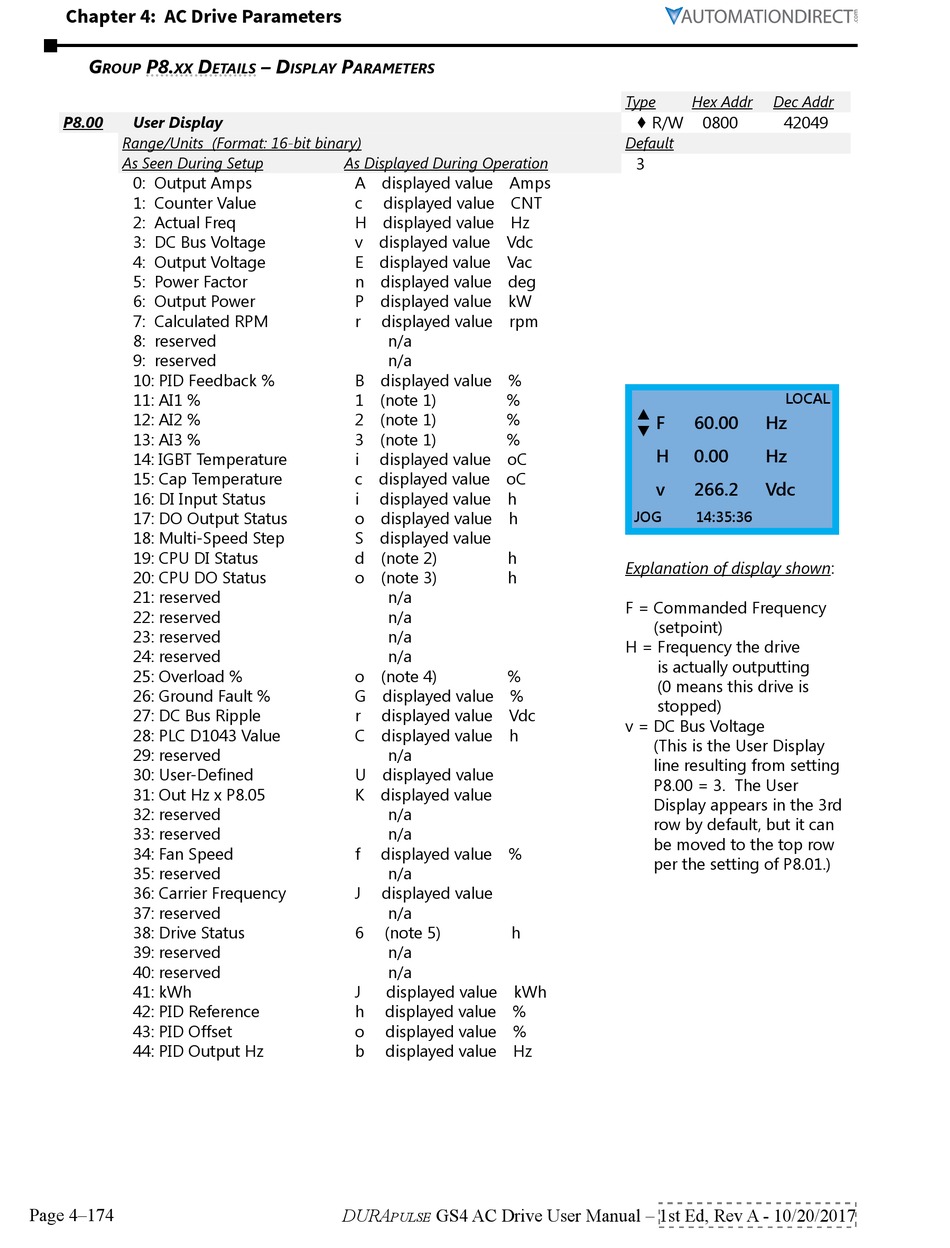

Chapter 4: AC Drive Parameters
g
P8.
d
rouP
xx
P8.00
User Display
Range/Units (Format: 16-bit binary)
As Seen During Setup
0: Output Amps
1: Counter Value
2: Actual Freq
3: DC Bus Voltage
4: Output Voltage
5: Power Factor
6: Output Power
7: Calculated RPM
8: reserved
9: reserved
10: PID Feedback %
11: AI1 %
12: AI2 %
13: AI3 %
14: IGBT Temperature
15: Cap Temperature
16: DI Input Status
17: DO Output Status
18: Multi-Speed Step
19: CPU DI Status
20: CPU DO Status
21: reserved
22: reserved
23: reserved
24: reserved
25: Overload %
26: Ground Fault %
27: DC Bus Ripple
28: PLC D1043 Value
29: reserved
30: User-Defined
31: Out Hz x P8�05
32: reserved
33: reserved
34: Fan Speed
35: reserved
36: Carrier Frequency
37: reserved
38: Drive Status
39: reserved
40: reserved
41: kWh
42: PID Reference
43: PID Offset
44: PID Output Hz
Page 4–174
– d
P
etails
isPlay
araMeters
As Displayed During Operation
A displayed value Amps
c
displayed value CNT
H displayed value Hz
v displayed value Vdc
E displayed value Vac
n displayed value deg
P displayed value kW
r
displayed value rpm
n/a
n/a
B displayed value %
1 (note 1)
2 (note 1)
3 (note 1)
i
displayed value oC
c displayed value oC
i
displayed value h
o displayed value h
S displayed value
d (note 2)
o (note 3)
n/a
n/a
n/a
n/a
o (note 4)
G displayed value %
r
displayed value Vdc
C displayed value h
n/a
U displayed value
K displayed value
n/a
n/a
f
displayed value %
n/a
J
displayed value
n/a
6
(note 5)
n/a
n/a
J
displayed value kWh
h
displayed value %
o
displayed value %
b
displayed value Hz
DURA
pulse
%
%
%
h
h
%
h
GS4 AC Drive User Manual – 1st Ed, Rev A - 10/20/2017
Type
Hex Addr
Dec Addr
♦ R/W
0800
42049
Default
3
LOCAL
F
60.00
Hz
H
0.00
Hz
v
266.2
Vdc
JOG
14:35:36
Explanation of display shown:
F = Commanded Frequency
(setpoint)
H = Frequency the drive
is actually outputting
(0 means this drive is
stopped)
v = DC Bus Voltage
(This is the User Display
line resulting from setting
P8�00 = 3� The User
Display appears in the 3rd
row by default, but it can
be moved to the top row
per the setting of P8�01�)
