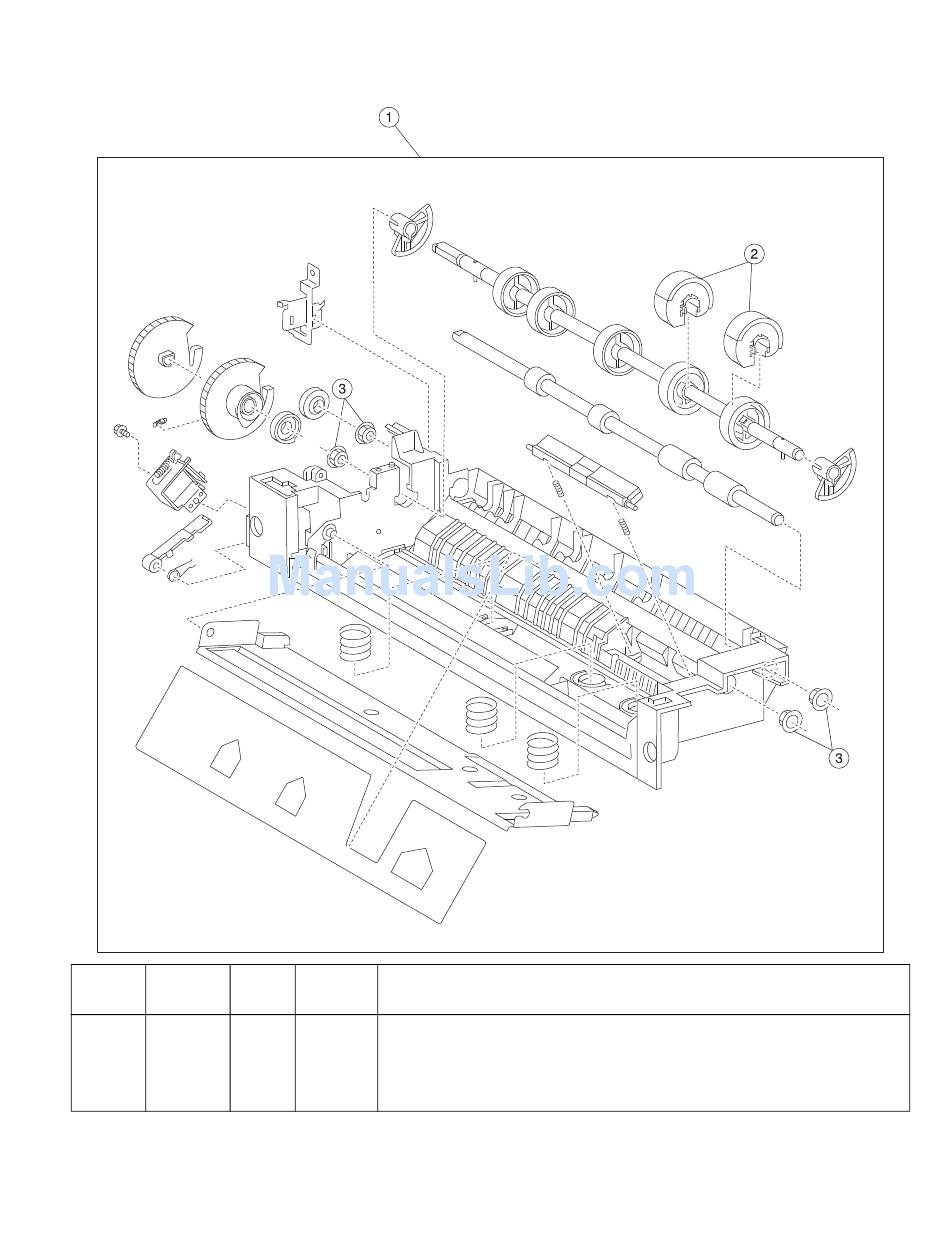

Assembly 11: MPF feed unit assembly 3

Asm-
Part
FRUs/
index
number
mach
1
40X4079
2
40X3711
3
40X1381
Units/
Description
FRU
1
1
MPF feed unit assembly (this comes assembled)
1
2
MPF pick roll kit
• MPF pick roll (2)
4
1
Bushing 8 mm
7510
7-13
Parts catalog
