7510

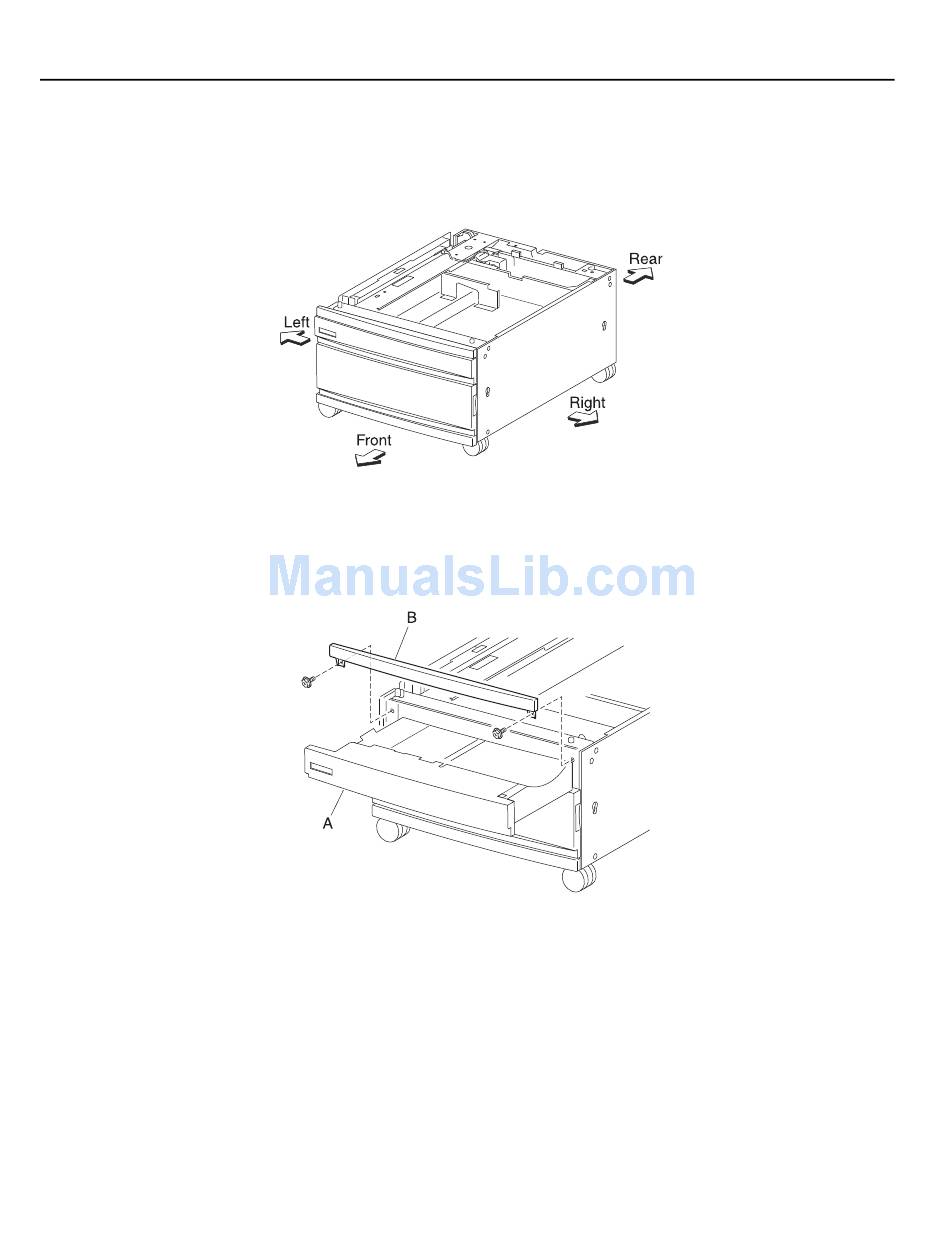

1X 500-sheet drawer (1TM) removals
1X 500-sheet drawer (1TM)
1. Pull out tray 2 assembly (A).
2. Remove the two screws securing the top cover (B).
3. Remove the top cover (B).
4-232
Service Manual
—top cover removal
