Rear left middle cover removal

1. Remove the rear cover assembly. See
2. Open the printer left door assembly.

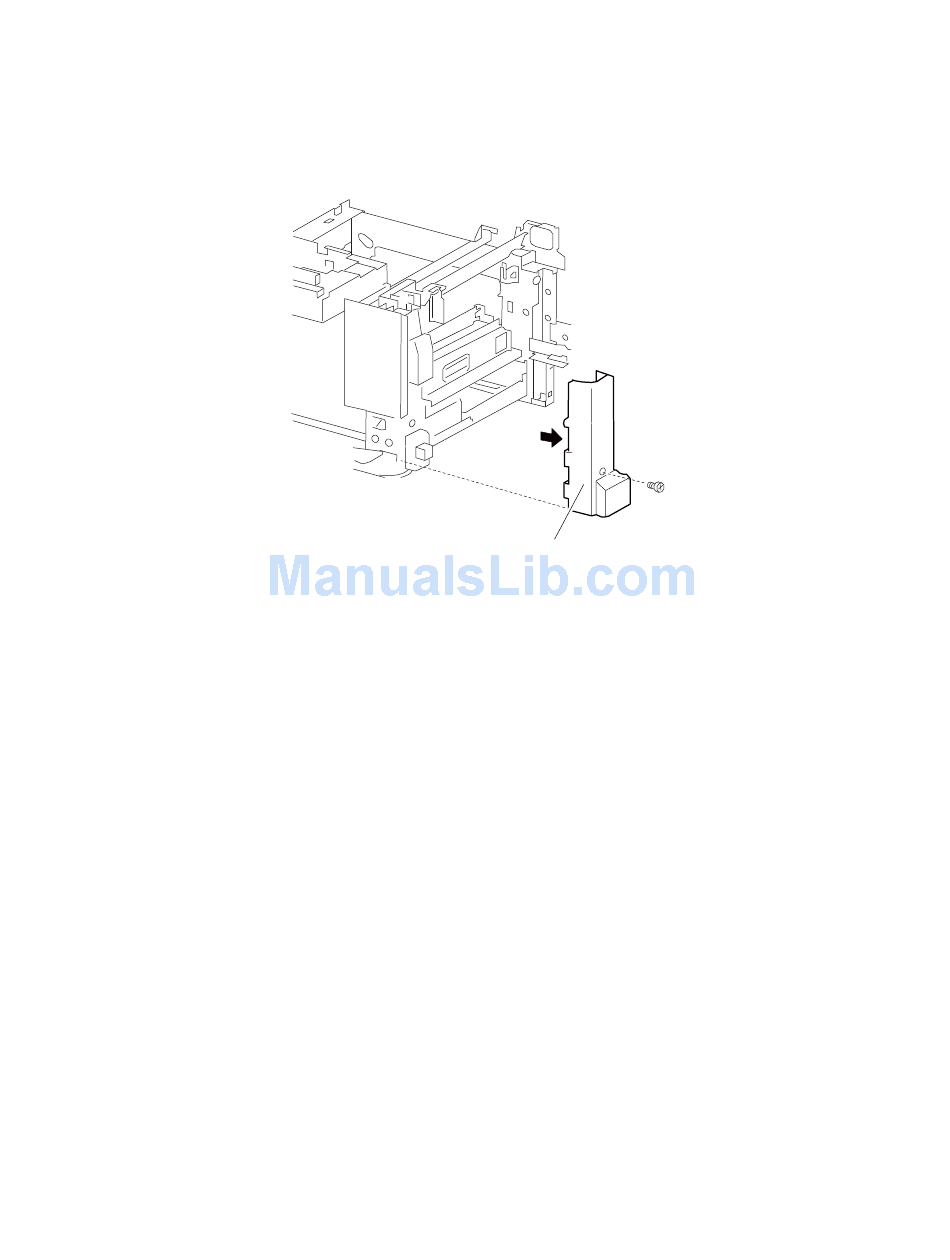

3. Remove the screw securing the rear left middle cover (A) to the machine.
4. Remove the rear left middle cover.
4-6
Service Manual
"Rear cover assembly removal" on page
A
4-5.
