Spectra TFinity Library
User Guide
SpectraLogic.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TFinity and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Spectra TFinity

Summary of Contents for Spectra TFinity

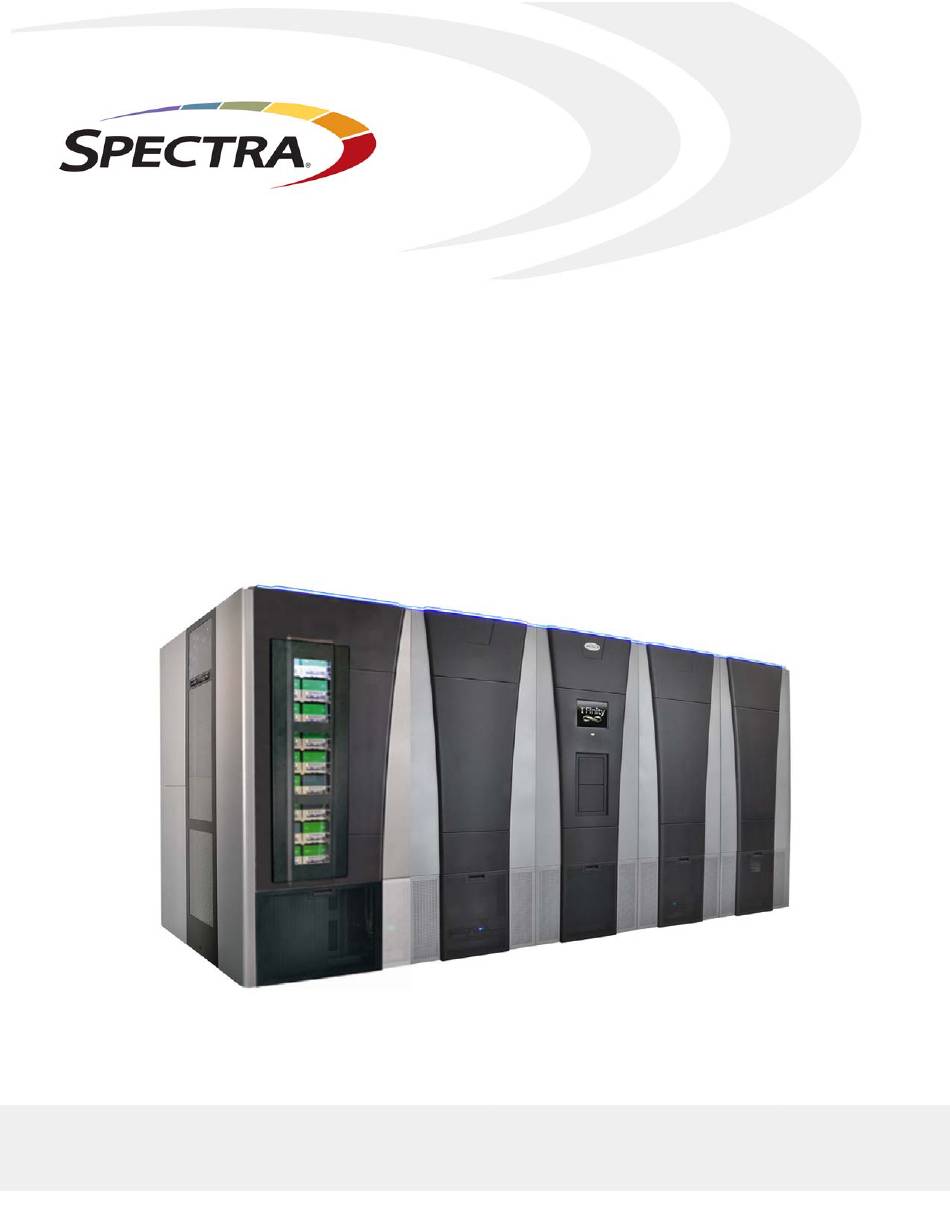

  • Page 1 Spectra TFinity Library  User Guide SpectraLogic.com...
  • Page 2 August 2016 Updated for BlueScale12.7.00. November 2017 Updated for BlueScale12.7.04. December 2017 Updated for BlueScale12.7.04.01. April 2018 Updated for BlueScale12.7.04.02. July 2018 Updated for BlueScale12.7.04.02. January 2019 Updated for BlueScale12.8.00. May 2019 Updated for BlueScale12.8.01. August 2019 Removed restriction for MLM and Soft Load. August 2020 Updated for BlueScale12.8.03. November 2020 Updated for BlueScale12.8.04.  To make sure you have the most current version of this guide  Notes: check the Spectra Logic Technical Support portal at https:// support.spectralogic.com/documentation/user‐guides/.   To make sure you have the release notes for the most current  version of the BlueScale software, check the Spectra Logic  Technical Support portal at https://support.spectralogic.com/ documentation/release‐notes/.   You must sign into the portal before viewing Release Notes.  The release notes contain updates to the User Guide since the  last time it was revised. November 2020 User Guide—Spectra TFinity Library...
  • Page 3 Software Product. 3. GENERAL The Software Product is licensed, not sold, to you by Spectra for use only under  the terms of this EULA. The Software Product is protected by copyright laws and  international copyright treaties, as well as other intellectual property laws and  treaties. The rights granted herein are limited to Spectraʹs and its licensorsʹ  intellectual property rights in the Software Product and do not include any other  patents or intellectual property rights. The terms of this EULA will govern any  software upgrades provided by Spectra that replace and/or supplement the  original Software Product, unless such upgrade is accompanied by a separate  license in which case the terms of that license will govern. 4. SOFTWARE PRODUCT The Software Product, as used in this EULA, means, collectively and/or as  applicable:  The Software Product package;  Any and all contents, components, attachments, software, media, and code with which  this Agreement is provided and delivered;  Any and all images, photographs, art, art work, clip art, fonts or other artistic works  (the ʺArt Workʺ);  Related explanatory written materials and instructions, and any other possible  documentation related thereto (ʺDocumentationʺ); and  Upgrades, modified versions, updates, additions and copies of the Software Product  (the ʺUpgradesʺ), if any, licensed to by Spectra under this EULA. November 2020 User Guide—Spectra TFinity Library...
  • Page 4 6. DESCRIPTION OF OTHER RIGHTS AND LIMITATIONS A. Spectra will provide you with support services related to the Software  Product (ʺSupportʺ). Such Support will be provided in accordance with  the Spectra Master Support Agreement, available for download and  viewing on the Spectra Corporate Web site. Use of Support is governed by  this EULA and Spectraʹs Master Support Agreement.  B. Any supplemental software, code, content, or media provided to you in  the course of Support shall be considered part of the Software Product and  subject to the terms and conditions of this EULA. C. Spectra retains all right, title, and interest in and to the Software Product,  and any rights not granted to you herein are reserved by Spectra. You  hereby expressly agree not to extract information, reverse engineer,  disassemble, decompile, or translate the Software Product, or otherwise  attempt to derive the source code of the Software, except to the extent  allowed under any applicable law. In the event that such activities are  permitted by applicable law, any information you, or your authorized  agent, discover shall be promptly disclosed to Spectra and shall be  deemed the confidential information of Spectra. D. You shall not modify, sublicense, assign, or transfer the Software Product  or any rights under this EULA, except as expressly provided in this EULA.  Any attempt to sublicense, assign, or transfer any of the rights, duties, or  obligations will be void. E. You may permanently transfer all of your rights under this EULA,  provided you retain no copies. The other party must agree to accept the  terms and conditions of the EULA. 7. ALL RESERVED All rights not expressly granted herein are reserved by Spectra. November 2020 User Guide—Spectra TFinity Library...
  • Page 5 A. Spectra shall retain all right, title, and interest in the Software Product and  to any modifications or improvements made thereto, and any upgrades,  updates or Documentation provided to End User. End User will not obtain  any rights in the Software Product, its updates, upgrades, and  Documentation, as a result of its responsibilities hereunder. B. B. End User acknowledges Spectraʹs exclusive rights in the Software  Product and that the Software Product is unique and original to Spectra  and that Spectra is owner thereof. Unless otherwise permitted by law, End  User shall not, at any time during or after the effective Term of the  Agreement, dispute or contest, directly or indirectly, Spectraʹs exclusive  right and title to the Software Product or the validity thereof. 10. U.S. GOVERNMENT END USERS The Software Product and related documentation are ʺCommercial Items,ʺ as that  term is defined at 48 C.F.R. §2.101, consisting of ʺCommercial Computer  Softwareʺ and ʺCommercial Computer Software Documentation,ʺ as such terms  are used in 48 C.F.R. §12.212 or 48 C.F.R. §§227.7202‐1 through 227.7202‐4, as  applicable. The Commercial Computer Software and Commercial Computer  Software Documentation are being licensed to U.S. Government end users (a)  only as Commercial Items and (b) with only those rights as are granted to all other  End Users pursuant to the terms and conditions herein. Unpublished rights  reserved under the copyright laws of the United States. 11. EXPORT LAW ASSURANCES You may not use or otherwise export or re‐export the Software Product except as  authorized by United States law and the laws of the jurisdiction in which the  Software Product was obtained. In particular, but without limitation, the Software  Product may not be exported or re‐exported (a) into (or to a nation or resident of)  any U.S. embargoed countries or (b) to anyone on the U.S. Treasury Departmentʹs  list of Specially Designated Nationals or the U.S. Department of Commerce  Denied Persons List or Entity List. By installing or using any component of the  Software Product, you represent and warrant that you are not located in, under  control of, or a national or resident of any such country or on any such list. November 2020 User Guide—Spectra TFinity Library...
  • Page 6 INFORMATION OR ADVICE GIVEN BY SPECTRA OR A SPECTRA  AUTHORIZED REPRESENTATIVE SHALL CREATE A WARRANTY. SOME  JURISDICTIONS DO NOT ALLOW THE EXCLUSION OF IMPLIED  WARRANTIES OR LIMITATION ON APPLICABLE STATUTORY RIGHTS OF A  CONSUMER, SO THE ABOVE EXCLUSION AND LIMITATIONS MAY NOT  APPLY TO YOU. 13. LIMITATION OF LIABILITY TO THE MAXIMUM EXTENT PERMITTED BY APPLICABLE LAW, IN NO  EVENT SHALL SPECTRA, ITS AFFILIATES OR LICENSEES, BE LIABLE FOR  ANY SPECIAL, INCIDENTAL, INDIRECT, OR CONSEQUENTIAL DAMAGES  WHATSOEVER (INCLUDING, WITHOUT LIMITATION, DAMAGES FOR LOSS  OF BUSINESS PROFITS, BUSINESS INTERRUPTION, LOSS OF BUSINESS  INFORMATION, OR ANY OTHER PECUNIARY LOSS) ARISING OUT OF THE  USE OF OR INABILITY TO USE THE SOFTWARE PRODUCT OR THE  PROVISION OF OR FAILURE TO PROVIDE SUPPORT SERVICES, EVEN IF  SPECTRA HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES.  IN ANY CASE, SPECTRAʹS ENTIRE LIABILITY UNDER ANY PROVISION OF  THIS EULA SHALL BE LIMITED TO THE AMOUNT ACTUALLY PAID BY YOU  FOR THE SOFTWARE PRODUCT; PROVIDED HOWEVER, IF YOU HAVE  ENTERED INTO A MASTER SUPPORT AGREEMENT, SPECTRAʹS ENTIRE  LIABILITY REGARDING SUPPORT SERVICES SHALL BE GOVERNED BY THE  TERMS OF THAT AGREEMENT. BECAUSE SOME STATES AND  JURISDICTIONS DO NOT ALLOW THE EXCLUSION OR LIMITATION OF  LIABILITY, THE ABOVE LIMITATION MAY NOT APPLY TO YOU. 14. CONTROLLING LAW AND SEVERABILITY This EULA will be governed by and construed in accordance with the laws of the  State of Colorado, as applied to agreements entered into and to be performed  entirely within Colorado between Colorado residents. This EULA shall not be  governed by the United Nations Convention on Contracts for the International  Sale of Goods, the application of which is expressly excluded. If for any reason a  court of competent jurisdiction finds any provision, or portion thereof, to be  unenforceable, the remainder of this EULA shall continue in full force and effect. November 2020 User Guide—Spectra TFinity Library...
  • Page 7 Mexico, Central and South America, Asia, Australia, and New Zealand Phone:  1.303.449.0160 Spectra Logic Sales Website: https://shop.spectralogic.com United States and Canada Europe Phone:  1.800.833.1132 or 1.303.449.6400 Phone:  44 (0) 870.112.2150 Fax:  1.303.939.8844 Fax:  44 (0) 870.112.2175 Email:  sales@spectralogic.com Email:  eurosales@spectralogic.com To Obtain Documentation Spectra Logic Website: https://support.spectralogic.com/documentation November 2020 User Guide—Spectra TFinity Library...

  • Page 8: Table Of Contents

    Media Expansion Frames . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   44 Bulk TAP Service Frame Front Panel Components  . . . . . . . . . . . . . .   45 Operator Panel and Touch Screen   . . . . . . . . . . . . . . . . . . . . . . . . . . . .   46 TeraPack Access Ports (TAPs) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   47 Spectra Library Control Modules (LCM and RCM)   . . . . . . . . . . . . .   50 Exporting Controllers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   53 Tape Drives   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   55 BlueScale Vision Camera  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   57 ....... . .
  • Page 9 ......ONFIGURING PTIONAL IBRARY ETTINGS Install a Security Certificate and Authentication Key  . . . . . . . . . . .   126 Configure Routine Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   129 Enable and Configure SNMP   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   130 Configure Controller Failover . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   132 Configure a Package Server . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   135 Modify Auto Download Options  . . . . . . . . . . . . . . . . . . . . . . . . . . . .   138 Configure Rotation Manager . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   139 November 2020 User Guide—Spectra TFinity Library...
  • Page 10 ....... . REATING A LEANING ARTITION Define the Initial Cleaning Partition Settings  . . . . . . . . . . . . . . . . . .   187 November 2020 User Guide—Spectra TFinity Library...
  • Page 11 Import the Magazines   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   236 Prepare the Entry/Exit Pool  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   243 ... XPORTING OR XCHANGING AGAZINES AND ARTRIDGES Prepare for the Export or Exchange  . . . . . . . . . . . . . . . . . . . . . . . . . .   245 Export Magazines from a Partition   . . . . . . . . . . . . . . . . . . . . . . . . . .   246 Exchange Magazines or Cartridges in a Partition  . . . . . . . . . . . . . .   249 Export or Exchange Expired Cleaning Cartridges  . . . . . . . . . . . . . .   253 November 2020 User Guide—Spectra TFinity Library...
  • Page 12 ..........SING Operational Overview  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   308 Address Requirements for Use  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   311 Enable PostScan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   312 Request a Manual PostScan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   313 Pause the PostScan Process  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   315 November 2020 User Guide—Spectra TFinity Library...
  • Page 13 ........ESETTING THE IBRARY November 2020 User Guide—Spectra TFinity Library...
  • Page 14 ........EPLACING THE ILTER November 2020 User Guide—Spectra TFinity Library...
  • Page 15 Usage Policy Guidelines   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   507 Disaster Recovery Planning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   509 ....P AND ROTECT THE IBRARY ETADATA Back Up the Library Metadata   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   510 Verify and Protect the Metadata Backup . . . . . . . . . . . . . . . . . . . . . .   512 November 2020 User Guide—Spectra TFinity Library...
  • Page 16 ......RIVE AND EDIA PECIFICATIONS LTO Tape Drive Specifications  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   543 TS11xx Technology Tape Drive Specifications  . . . . . . . . . . . . . . . . .   546 Drive‐Based Encryption Highlights  . . . . . . . . . . . . . . . . . . . . . . . . . .   549 Tape Media Specifications  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   549 Barcode Label Specifications  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   552 November 2020 User Guide—Spectra TFinity Library...
  • Page 17 ........ONFLICT INERALS OLICY Index November 2020 User Guide—Spectra TFinity Library...

  • Page 18: About This Guide

    About This Guide This guide describes how to configure, use, maintain, and troubleshoot the  ® Spectra  TFinity library. It also provides specifications for the library. NTENDED UDIENCE This guide is intended for data center administrators and operators who  maintain and operate backup systems. The information in this guide  assumes a familiarity with SCSI and Fibre Channel command protocols, as  well as with network connectivity protocols such as Fibre Channel and  Ethernet. It also assumes a knowledge of technical tasks such as  configuring operating systems and installing drivers. RODUCT TATUS ® The Spectra Logic  Technical Support portal provides information about  which products are currently supported and which are considered  discontinued. To view information about discontinued products, log into  the portal (see Accessing the Technical Support Portal on page 498), open  the Knowledge Base, and search using the term “discontinuance”. ELATED NFORMATION This section contains information about this document and other  documents related to the TFinity library. BlueScale User Interface Screens ® The BlueScale  interface changes as new features are added or other  modifications are made between software revisions. Therefore, the screens  on your library may differ from those shown in this document.
  • Page 19 Camera and software.  The Vivotek FD8361 Fixed Dome Network Camera User’s Manual provides  detailed information about installing and using the black BlueScale  Vision Camera and software.  The Spectra Tape Libraries Encryption User Guide provides detailed  information about using BlueScale Encryption Standard and  Professional Edition and the Spectra SKLM Encryption key  management system. It also provides useful information about  encryption best practices and recycling encrypted media.  The Spectra Tape Libraries SCSI Developer’s Guide provides detailed  information about the SCSI and Fibre Channel commands used in the  library.  The Spectra Tape Libraries XML Command Reference provides detailed  information about using the XML interface with the TFinity library.  The Spectra Tape Libraries Warnings document provides all of the  warnings found in Spectra tape libraries documentation, in English and  27 other languages.  The Using StorageTek T10K Drives in a Spectra TFinity Library document  provides detailed information about using T10K drives in a TFinity  library partition. The following document is available after logging into your Support portal  account at: https://support.spectralogic.com.  The Spectra Tape Libraries Release Notes and Documentation Updates  provides the most up‐to‐date information about the TFinity library,  drives, and media.  November 2020 User Guide—Spectra Tape Libraries...
  • Page 20 LTO 5) on the documentation page on the IBM website. You can also search  the IBM Support Portal at: https://www.ibm.com/support/knowledgecenter/.  TS11xx Technology Drives The following documents provide information that is applicable to TS11xx  technology drives.  IBM System Storage Tape Drive 3592 SCSI Reference   IBM Tape Device Drivers Installation and Userʹs Guide  Note: This guide also provides information about using the IBM Tape  Diagnostic Tool (ITDT) to troubleshoot drive problems. StorageTek T10000 Drives The following documents provide information that is applicable to  StorageTek T10000 drives, which are referred to as T10K drives in this  book.  StorageTek T10000 Tape Drive Operatorʹs Guide   Using StorageTek T10K Drives in a Spectra TFinity Library  Spectra SKLM Server For additional information that can assist you during the installation and  configuration of your server, see the following website:  IBM Security Key Lifecycle Manager welcome page  KMIP See the documentation specific to your server. November 2020 User Guide—Spectra Tape Libraries...
  • Page 21 Read text marked by the “Caution” icon for information you must know to avoid Caution damaging the library, the tape drives, or losing data. Read text marked by the “Important” icon for information that helps you complete Important a procedure or avoid extra steps. Note: Read text marked with “Note” for additional information or  suggestions about the current topic. November 2020 User Guide—Spectra Tape Libraries...
  • Page 22 About This Guide November 2020 User Guide—Spectra Tape Libraries...

  • Page 23: Chapter 1 - Library Overview

    HAPTER Library Overview The Spectra TFinity Library is an enterprise‐class, highly scalable library. It  provides fast, affordable storage that meets the stringent requirements for  data integrity, data security, and high reliability in the enterprise  environment. This chapter provides an overview of the TFinity library features and  components. Topic Library Features page 24 BlueScale Software page 24 Library Components page 30 Interior Components page 32 Main and Drive Expansion Frame Rear Components page 35 Service Frame Rear Panel Components page 42 Media Expansion Frames page 44 Bulk TAP Service Frame Front Panel Components page 45 Operator Panel and Touch Screen page 46 TeraPack Access Ports (TAPs) page 47 Spectra Library Control Modules (LCM and RCM) page 50 Exporting Controllers page 53 Tape Drives page 55 BlueScale Vision Camera page 57 TeraPack Cartridge Handling page 58 Library Expansion and Upgrades...

  • Page 24: Library Features

    Many of the features described in this user guide require your library to be running the Important most current version of the BlueScale software. Spectra Logic recommends that you keep your library’s BlueScale software and component firmware up-to-date at all times.
  • Page 25 Diagnostics and Utilities Diagnostics and utilities are available through the BlueScale interface.  Selecting a diagnostic or utility displays additional information, including  whether or not it can be run while the library is operating. In general, the library diagnostics and advanced utilities are only for use under the Important direction of Spectra Logic Technical Support. Drive Lifecycle Management BlueScale Drive Lifecycle Management (DLM) helps you identify drives  that are experiencing high error rates or other problems. DLM is  automatically enabled when Media Lifecycle Management (MLM) is  enabled. See Chapter 10 – Using Drive Lifecycle Management, beginning  on page 330 for detailed information.  November 2020 User Guide—Spectra TFinity Library...
  • Page 26 Spectra Tape Libraries Encryption User Guide for detailed information. EnergyAudit Reporting The BlueScale EnergyAudit feature lets you display actual power  consumption. See View Power Consumption Statistics on page 164 for  information. EtherLib Beginning with BlueScale12.4.0, TFinity libraries can take advantage of the  BlueScale EtherLib feature to reduce the time for some library tasks. After  installing Ethernet cables, and a switch, if necessary, tasks such as firmware  updates and trace gathering complete much faster. See Spectra Library  Control Modules (LCM and RCM) on page 50 for information about the  dedicated EtherLib port. Global Spare The Global Spare feature provides a way to remotely replace a failed drive  in the library. You simply configure an installed drive as a designated spare  for other drives in the library. This drive can then be substituted for a failed  drive in any partition that is configured to use the Global Spare drive.  When a drive fails, you simply log into the BlueScale web interface from  any location, select the Global Spare option for the failed drive, and  continue normal operations. You can then physically replace the failed  drive at your convenience. See Assign Global Spare Drives on page 196 and  Using a Global Spare Drive on page 403 for more information. Hardware Health Monitoring BlueScale Hardware Health Monitoring (HHM) tracks maintenance  thresholds for key robotic components and notifies you when a  maintenance threshold is reached. You can click the maintenance icon on  the status bar to send the AutoSupport Log (ASL) file to Spectra Logic  Technical Support so they can review the log file and determine if any  maintenance tasks are needed. See Using BlueScale Hardware Health  Monitoring on page 367 for more information. November 2020 User Guide—Spectra TFinity Library...
  • Page 27 Partitions, beginning on page 180 and Chapter 9 – Configuring and Using  Media Lifecycle Management, beginning on page 284 for detailed  information about configuring and using the MLM features. Mixed Media Support Certain configurations of TFinity libraries using the High Performance  Transporter and BlueScale12.7.04, or later, support mixed media and drive  types. LTO, TS11xx technology, and T10K drives and media must be in  separate partitions and an LTO drive cannot be installed in Drive Bay  Assembly position 1 if there is a TS11xx technology or T10K drive in Drive  Bay Assembly position 2, or in Drive Bay Assembly position 3 if there is a  TS11xx technology or T10K drive in Drive Bay Assembly position 4. Remote Support The remote support feature uses a remote web access application,  WebEx™, to facilitate remote problem diagnosis. Remote support  preserves your organization’s site and data security, giving Spectra Logic  Technical Support limited access to your library. With WebEx, Technical  Support can “drive” the library, taking enough control to gather the data  required to speed understanding of the problem. See Remote Support Icon  on page 92 for more information. Shared Library Services (SLS) Partitioning The library uses Shared Library Services (SLS) virtualization technology to  partition the library into virtual libraries. SLS partitioning is an option you  can add to the library by purchasing an activation key from Spectra Logic.  See Library Partitions on page 62 for detailed information about how  partitions function in the library. See Chapter 6 – Configuring and  Managing Partitions, beginning on page 180 for detailed information about  configuring and using partitions. November 2020 User Guide—Spectra TFinity Library...
  • Page 28 Soft Load The Soft Load feature uses the drives soft load (or auto load) functionality  to improve library performance. Soft Load requires that the library have  high performance transporters and that the partition use TS11xx  technology or LTO‐5 or later generation drives. See Enable Soft Load on  page 216 for more information. Soft Power Control The Soft Power option disables the front panel power button and instead  enables a “soft power” button on the General Status screen of the BlueScale  user interface. Enabling the Soft Power option prevents unauthorized users  from powering the library off using the front panel power switch. See Use  the Soft Power Feature on page 157 for more information. Spectra Swarm The Spectra Swarm bridge is a high‐performance storage controller that  adds 40‐Gigabit Ethernet connectivity to SAS tape drives. See the Spectra  Swarm Bridge Installation & Configuration Guide for more information. Time-based Access Order System (TAOS) Time‐based Access Order System (TAOS) is a way to reduce the time it  takes to read several data segments from a single tape. The intent of TAOS  is to minimize the re‐positioning the drive must do between reads of  multiple locations, to improve the overall read time and reduce drive and  media wear by limiting the total travel amount of the media within the  drive. This feature is supported for LTO‐7 and later generation drives. See  Enable Time‐based Access Order System (TAOS) on page 218 for more  information. November 2020 User Guide—Spectra TFinity Library...
  • Page 29 Chapter 1 — Library Overview BlueScale Software Thin Provisioning The Thin Provisioning option allows automatic library partition resizing as  a partition requires greater slot count, without reconfiguring the library or  host software. Using Thin Provisioning, it is possible for the combined  number of storage slots configured in all library partitions to exceed the  licensed or physically available number of slots. Empty slots are included  in, but inaccessible to, all partitions until you import a TeraPack magazine  into one partition. At that time, the library makes the slots accessible to  only the partition into which the magazine was imported. You can import  additional magazines into any of the thin provisioned partitions until the  inventory reaches the licensed capacity. Thin Provisioning is enabled with  a purchased activation key. XML Command Interface The XML command interface provides a set of commands for use in  customer‐generated programs used for viewing the library’s status,  inventory, and configuration information, and performing BlueScale  package updates and other operations without using the BlueScale user  interface. See the Spectra Tape Libraries XML Command Reference for detailed  information. November 2020 User Guide—Spectra TFinity Library...

  • Page 30: Library Components

    TeraPack Access Operator service frame location LED bar Access panel Ports (TAPs) panel Service frame Expansion Expansion frame frame Air filters and fans Bulk TAP (behind cover panel) Main frame Figure 1 Front panel components. November 2020 User Guide—Spectra TFinity Library...
  • Page 31  The center TAP lets you import or export a single magazine. The two TAP  chambers alternate to provide increased throughput.   The optional bulk TAP lets you import or export up to 14 TeraPack magazines  in a single operation.  To learn more about the TAP, see TeraPack Access Ports (TAPs) on page 47. Operator Panel The operator panel on the main frame includes a color LCD touch screen and  library power button. To learn more, see Operator Panel and Touch Screen on  page 46. A stylus for making selections and typing entries on the touch screen  can be conveniently stored near the screen. Air Filters and Fans The air filters on the front of the main frame, drive frames, and service frames  prevent particulate contaminants from being pulled into the library by the air  circulation system. Redundant fans in the main and drive frames ensure  positive pressure inside the library, keeping dust out, and circulate clean air for  climate control inside the library. Main Frame The main frame houses the library control module (LCM), the main robotics  control module (RCM), the operator panel, the TeraPack access port (TAP),  robotics interface modules (RIMs), power supplies, the EtherLib switch, and  drives. It also provides cartridge storage. Doors (not shown) Lockable doors on the back of the main, drive expansion, and service frames  enclose the drives and cable connections to prevent unauthorized access. November 2020 User Guide—Spectra TFinity Library...

  • Page 32: Interior Components

    Bottom horizontal Power Front of library Rear of library axis (HAX) rails Figure 2 Library interior components (viewed through the right-hand service frame with the access panel removed). The following table describes each of the components shown in Figure 2. Component Description LED panels The LED panels mounted on the top of the main frame and each expansion  frame illuminate the interior of the library. November 2020 User Guide—Spectra TFinity Library...
  • Page 33 Transporters and optional High Performance Transporters (HPT) are mounted  High Performance on the TeraPorter(s); they retrieve the magazine from the source chamber and  Transporters hold it while the TeraPorter moves to its destination. The cartridge picker then  removes the requested individual cartridge from the magazine and inserts it  into a drive. When the drive is finished using the cartridge and ejects it, the  cartridge picker retrieves the cartridge and returns it to a magazine. The  TeraPorter then moves the transporter to return the magazine to a chamber. The barcode reader, mounted on the cartridge picker, reads the barcode labels  on TeraPack magazines and individual cartridges. The library uses the barcode  label information to maintain an inventory of the media currently stored inside  the library.  High Performance Transporters are designed for reduced cycle and tape mount  time to provide increased performance, and with increased mean time to repair  and new sensors for enhanced reliability.  Notes:  Unless otherwise specified, the features of both the HPT and legacy  transporter are the same and “transporter” is used to refer to both.  You can mix legacy and high performance transporters in a library. Media Storage All of the media in the library is stored in TeraPack magazines. Each magazine  contains nine slots for TS11xx technology or T10K cartridges or ten slots for  LTO cartridges. The magazines are placed in TBAs or on shelves divided into  chambers. Each chamber provides storage for one TeraPack magazine.  The number of slots in a frame depends on the type and configuration of the  frame and magazines (see Drive, Media, and Service Frames on page 66). The  maximum media storage capacity of the library depends on the number of  drives installed and the number of drive and media expansion frames installed  (see Data Storage Capacity on page 529). November 2020 User Guide—Spectra TFinity Library...
  • Page 34 Chapter 1 — Library Overview Interior Components Component Description In isolating service frame libraries, service frames are located at each end of the  Service Frame or library. Each service frame includes media storage and a service bay that lets  Bulk TAP Service you isolate and service one TeraPorter without interrupting library operations  Frame in a dual TeraPorter library. See Service Frame Rear Panel Components on  page 42 and Bulk TAP Service Frame Front Panel Components on page 45 for  additional information. Note: In non‐isolating service frame configurations, the service frames are  replaced by right and left media expansion frames. November 2020 User Guide—Spectra TFinity Library...

  • Page 35: Main And Drive Expansion Frame Rear Components

    Power supply module (5/12 VDC) Library Control Module (LCM) Power Control Module (PCM) Robotics Control Module (RCM) Robotics power supply Dual AC power module modules (24 VDC) Figure 3 Library main frame rear components (doors removed). November 2020 User Guide—Spectra TFinity Library...
  • Page 36  The BlueScale Vision camera connector is not present if a frame does not have  a BlueScale Vision camera installed.   In media expansion frames, the connector is in a similar location. Media Storage All of the media in the library is stored in TeraPack magazines, each of which  Chambers contains ten slots for LTO media or nine slots for TS11xx technology or T10K  media. The magazines are placed on shelves divided into chambers. The  number of chambers at the back of a frame depends on the type of frame and its  configuration (see Drive, Media, and Service Frames on page 66). Flex Bays (for DBAs In LTO main and drive frames, three flex bays make it possible to configure the  or TBAs) frame to increase media storage capacity or data throughput. The flex bays  accommodate either three Drive Bay Assemblies (DBAs) or three TeraPack Bay  Assemblies (TBAs).  Note: TS11xx technology, T10K, or mixed media main and drive frames  always include DBAs or shelves in place of the flex bays. TeraPack Bay Each TBA contains four chambers, each of which accommodates a single  Assemblies (TBAs) magazine. If the frame has only three DBAs installed, TBAs occupy the flex bays. TBAs are not supported by TS11xx technology, T10K, or mixed media  Note: main and drive frames. They are replaced by DBAs or shelves. November 2020 User Guide—Spectra TFinity Library...
  • Page 37 Power Supply Modules DC power AC power status status Figure 4 The 24 VDC power supply LEDs. Each 24 VDC power supply module has two indicator LEDs, one for DC power  status and one for AC power status. The color of the LED indicates the power  supply status:  Green — The power is on and functioning normally.  Orange — The power supply has a fault condition.  Off — The power is not on or the power supply module is not functioning  normally. Notes:  Drive expansion frames do not include 24 VDC power supply modules.   If the second 24 VDC power supply module is not installed, a cover over the  opening maintains proper air circulation throughout the frame. November 2020 User Guide—Spectra TFinity Library...
  • Page 38  The library does not support placing an LTO drive in Drive Bay Assembly  position 1 if there is a TS11xx technology or T10K drive in Drive Bay  Assembly position 2, or in Drive Bay Assembly position 3 if there is a TS11xx  technology or T10K drive in Drive Bay Assembly position 4. Power Control The PCM supplies power to the power supplies when you press the power  button on the front panel of the main frame. It monitors the power supply  Module (PCM) modules in the frame for output voltage, output current, power supply fan  operational status, and power supply operational temperature. The PCM uses  the voltage and current data to calculate the library power usage that is  displayed through the BlueScale user interface. The 5/12 VDC power supply modules convert AC input to provide the 5 VDC  5/12 VDC Power and 12 VDC power used by the drives in the frame. In the main frame, these  Supply Modules power supplies also provide power to the controller bays, the LCM, the RCM,  and the LCD operator panel. With the exception of its voltage rating, the 5/12  VDC power supply module closely resembles the 24 VDC robotics power  supply module shown on page 37. There are two different power supplies available depending on the age and  configuration of the library. The number of supplies required by a library is  calculated by Spectra Logic based on the number and type of drives in the  library. Extra supplies provide redundancy and failover protection. The new  and old supplies can be mixed in a power control module and older supplies  can always be replaced by a newer supply. However, newer supplies cannot  always be replaced by an older supply. Contact Spectra Logic Technical  Support (see Contacting Spectra Logic on page 7) for more information. November 2020 User Guide—Spectra TFinity Library...
  • Page 39  Green — The power is on and functioning normally.  Amber — The supply is operating with a Current/Temperature Limit.  Red — There is a fault that prevents the supply from operating.  Off — The power is not on or the power supply module is not functioning  normally. Any bays that do not have power supply modules installed must have  Note: covers installed to maintain proper air circulation throughout the frame. Power Control Power supply modules Module (PCM) Status LEDs Reset button Figure 6 The 5/12 VDC power supply modules and the PCM. November 2020 User Guide—Spectra TFinity Library...
  • Page 40 AC inputs Figure 7 Dual AC power module. Convenience outlet Secondary AC breaker, Primary AC breaker, and fuse input, and status LEDs input, and status LEDs Figure 8 Dual AC power module with convenience outlet. November 2020 User Guide—Spectra TFinity Library...

  • Page 41: Service Frames

    Primary AC breaker, and fuse input, and status LEDs input, and status LEDs Figure 9 Dual AC 2 power module. Service Frames The standard TFinity library includes two service frames, one for each  TeraPorter in a standard two TeraPorter library. The service frame is the  last frame on each end of the library.  Note: Starting with BlueScale12.8.04, a non‐isolating service frame  configuration is available that replaces the right and left service  frame with media expansion frames (see Media Expansion  Frames on page 44). This provides more storage slots at a lower  cost, but means that some slots may be inaccessible if a  TeraPorter is in the service position. The chambers that could be  blocked by the TeraPorter are called the exclusion zone. They are  the last chambers filled when importing magazines. November 2020 User Guide—Spectra TFinity Library...
  • Page 42 Storage Media storage chambers (behind cover) Safety door (handle in ready position) Transporter service access opening Service Expansion Module (SEM) (optional) Expansion Power Module (EPM) Figure 10 Service frame components (left-hand service frame shown). November 2020 User Guide—Spectra TFinity Library...
  • Page 43 Expansion Power The expansion power module provides power to the service frame and  Module (EPM) includes the following:  Power Supply Modules — Two 24 VDC power supply modules in each  service frame provide redundant power for the library robotics and the  safety door controls. See 24 VDC Robotics Power Supply Modules on page 37  for a description of the 24 VDC power supply modules. Note: The right service bay only has one 24 VDC supply in a single TeraPorter  library.  AC input and breaker switches — Two AC power connectors and two  breaker switches, one for each 24 VDC power supply module, provide power  to the service frame components and the TeraPorter when it is in the service  frame.  Service Expansion Some libraries shipped with a control module in a service frame, called a  Module (SEM) Service Expansion Module (SEM). The library no longer uses the SEM. If your  (optional) library has one, it can be used as a spare for the LCM or RCM. Media Storage All of the media in the library is stored in TeraPack magazines, each of which  Chambers contains nine slots for TS11xx technology or T10K cartridges or ten slots for  LTO cartridges. The magazines are placed on shelves divided into chambers.  The chambers are located along the side of the frame where it attaches to the  preceding frame (see Drive, Media, and Service Frames on page 66). November 2020 User Guide—Spectra TFinity Library...

  • Page 44: Media Expansion Frames

    Doors on the back of each service frame prevent accidental contact with the  Doors and Access interior components of the frame, including the TeraPorter, and protect the  Panels (not shown) cabling connections. A safety interlock on the door over the transporter service  access opening (see Figure 10 on page 42) automatically turns off all 24 VDC  power to the library robotics if the door is opened without first closing the  service frame safety door. The access panels on the side of the service frame (see Figure 1 on page 30) let  you view the interior of the library and provide access to the entire TeraPorter  assembly, which includes the VAX column and the transporter. A safety  interlock on the access panel automatically turns off all 24 VDC power to the  library robotics if the panel is removed without first closing the safety door. Note: When the safety door is closed, opening the door or removing the access  panel on the service frame only turns off the 24 VDC power to the TeraPorter in  the service bay. Media Expansion Frames Media expansion frames are for media storage only and do not include any  active front or rear panel components or a door. See Data Storage Capacity  on page 529 for more information. Starting with BlueScale12.8.04, a non‐isolating service frame configuration  is available that replaces the right and left service frame with media  expansion frames. This provides more storage slots at a lower cost, but  means that some slots may be inaccessible if a TeraPorter is in the service  position. The chambers that could be blocked by the TeraPorter are called  the exclusion zone. They are the last chambers filled when importing  magazines. November 2020 User Guide—Spectra TFinity Library...

  • Page 45: Bulk Tap Service Frame Front Panel Components

    Bulk TAP Service Frame Front Panel Components Bulk TAP Service Frame Front Panel Components The bulk TeraPack Access Port (TAP) service frame can replace the left or  right (as viewed from the front of the library) service frame. It includes the  components of the standard service frame (see Service Frame Rear Panel  Components on page 42) and a bulk TAP carousel used to import or export  up to 14 magazines in a single operation. See TeraPack Access Ports (TAPs)  on page 47 for detailed information about how the bulk TAP operates. TAP carousel filled with magazines Door release button Door (open) Figure 11 The front of the bulk TAP service frame. November 2020 User Guide—Spectra TFinity Library...

  • Page 46: Operator Panel And Touch Screen

    Operator Panel and Touch Screen The operator panel touch screen on the main frame provides local access to  the BlueScale user interface through the Library Control (LC) server. You  can select options and enter information by touching the appropriate  location on the screen. For detailed information about using the BlueScale  user interface through the touch screen, see Chapter 3 – Introducing the  BlueScale User Interface, beginning on page 82. LCD touch Power button USB port Stylus screen Figure 12 The library operator panel displaying the General Status screen of the BlueScale user interface. November 2020 User Guide—Spectra TFinity Library...

  • Page 47: Terapack Access Ports (Taps)

     To import or export individual cartridges, they must be  Notes: placed in a magazine.  All import and export requests are issued through the  Import/Export screen of the BlueScale front panel user  interface or by using the XML command interface. The library features two types of TAPs:  The center TAP lets you move TeraPack magazines into or out of the  library one at a time. During import or export operations involving  multiple magazines, the TAP doors alternate so that the operation  completes more quickly.  The carousel in the bulk TAP media frame lets you move up to 14  magazines into or out of the library in a single operation. Using the TAP to move cartridges into and out of the library provides these  key advantages:  Data Security — Media is never stored in the TAP. A newly inserted  TeraPack magazine is automatically moved into the library and placed  in a storage chamber. A magazine already in the library is only moved  to the TAP when you request an export operation through the user  interface. Data security and backup integrity are enhanced because the  media stored in the library can only be accessed using the password‐ protected BlueScale user interface or XML interface.  Convenience — Instead of individually importing or exporting single  cartridges as you would with a traditional entry/exit port, using a TAP  lets you handle multiple cartridges in a single operation, thus reducing  the time spent on import and export tasks.  November 2020 User Guide—Spectra TFinity Library...
  • Page 48 TeraPack Access Ports (TAPs) Center TAP The center TAP lets you move a single TeraPack magazine into and out of  the library. When you use the center TAP, one of the two TAP doors opens  so that you can insert or remove a magazine. During import or export  operations involving multiple magazines, the TAP doors alternate so that  the operation completes more quickly. TeraPack magazine TAP door 1 (open) TAP door 2 (closed) Figure 13 The center TAP with a TeraPack magazine loaded. See Chapter 7 – Importing and Exporting Cartridges, beginning on  page 226 for details on how the center TAP is used to import and export  TeraPack magazines. November 2020 User Guide—Spectra TFinity Library...
  • Page 49 Chapter 1 — Library Overview TeraPack Access Ports (TAPs) Bulk TAP The optional bulk TAP service frame lets you import or export up to 14  TeraPack magazines in a single operation. TAP carousel filled with magazines Door release button Door (open) Figure 14 The bulk TAP carousel. See Chapter 7 – Importing and Exporting Cartridges, beginning on  page 226 for details on how the bulk TAP is used to import and export  TeraPack magazines. November 2020 User Guide—Spectra TFinity Library...

  • Page 50: Spectra Library Control Modules (Lcm And Rcm)

    Monitor SD memory card Reset (behind cover) connector USB ports (4) Ethernet Dedicated port EtherLib port Figure 15 The connectors and components on a Spectra LS. The following table describes the components shown in Figure 15. Component Description USB Ports (4) The USB ports on the LCM can be used to connect a USB device for transferring  BlueScale encryption keys, saving configurations, and uploading BlueScale  software packages. You can also connect a USB keyboard and mouse to the USB  ports on the LCM and use them when interacting with the BlueScale user  interface. This connection provides access to all of the options available from  the library’s front panel touch screen.  Use the USB port(s) on the RCM to update the firmware on the RCM ...
  • Page 51 Chapter 1 — Library Overview Spectra Library Control Modules (LCM and RCM) Component Description You can connect a monitor to the LCM and use it to view the BlueScale user  Monitor Connector interface instead of using the library front panel. Note: The monitor connector on an RCM is only used by service personnel.  The Ethernet port on the LCM connects the library to an Ethernet network  Ethernet Port and is used to access the library through the BlueScale web interface using  the Remote Library Controller (RLC). The BlueScale web interface provides  access to all of the options available from the library’s operator panel except  those that require physical interaction with the library (for example,  importing or exporting media). The Spectra LS has a 10/100/1000BaseT  connection. Notes:  Beginning with BlueScale12.4.1, the right‐most Ethernet port on a Spectra LS  is dedicated for EtherLib. See Dedicated EtherLib Port on page 51.  When the module is functioning as the RCM or SCM, the left‐most Ethernet  port is only used for troubleshooting by service personnel. With BlueScale12.4.1 and later, the right‐most Ethernet port on the Spectra LS is  Dedicated EtherLib configured as a dedicated EtherLib port. EtherLib uses this port to speed ...
  • Page 52 Chapter 1 — Library Overview Spectra Library Control Modules (LCM and RCM) LCM and RCM Functionality The functionality provided by a Spectra LS module is determined by  where the module is installed and the information on the memory card  installed in the module. Library Control Module (LCM) Robotics Control Module (RCM) Figure 16 Identifying the LCM and the RCM.  When installed in the top bay of the main frame, the module functions  as the Library Control Module (LCM).  Note: Drive expansion frames do not have an LCM. A cover over the ...

  • Page 53: Exporting Controllers

    Chapter 1 — Library Overview Exporting Controllers When functioning The Spectra LS control module... as the... Processes media changer commands from the hosts and storage management  Robotics Control software to control the operation of the TeraPorter(s). The RCM also stores all of  Module (RCM) the information about the location and status of each element in the library, as  well as the raw media inventory in its non‐volatile memory. This functionality  allows the library to continue performing backup/restore operations, even  when the user interface provided through the LCM is unavailable.  Exporting Controllers A RIM is required to provide the control path for the library’s robotics.  When configuring a storage partition, the device you select to provide the  robotic control path is referred to as the “exporting controller” for the  partition.  Note: Unless otherwise specified, the features of both RIM and RIM2  are the same and “RIM” is used to refer to both. The controller is the bridge between an external Fibre Channel connection  from the host and the internal interface used by the library. It provides the  control path for the media changer commands sent from the host to the  library. The controller relays the commands to the RCM, which processes  the commands and uses them to control the robotics in the library.
  • Page 54 Interface Module (RIM). The following table describes the controllers supported by the library. Controller Description RIM2 The RIM2 has two dual‐channel 8‐Gbps Fibre Channel ports (Port A and Port  B), which can be used to provide connections to two separate Fibre Channel  arbitrated loops or fabrics. The two ports can also be used to provide redundant  control paths to the robotics from a single Fibre Channel arbitrated loop or  fabric.  Controller failover can be configured using a second RIM2. The USB ports (4) can be used to connect a USB device for updating the RIM2  during a library package update. Notes:  The Ethernet ports on the RIM2 are reserved for future use.  The CAN port, RS‐232 port, and monitor port on the RIM2 are for  troubleshooting only.   The RIM has two dual‐channel 4 or 2‐Gbps Fibre Channel ports (Port A and  Port B), which can be used to provide connections to two separate Fibre  Channel arbitrated loops or fabrics. The two ports can also be used to provide  redundant control paths to the robotics from a single Fibre Channel arbitrated  loop or fabric.  Controller failover can be configured using a second RIM. Notes:  The Ethernet port on the RIM is reserved for future use.  The Diag port on the RIM is for troubleshooting only. November 2020 User Guide—Spectra TFinity Library...

  • Page 55: Tape Drives

    Figure 21 The TS11xx Fibre Channel drive sled. Channel drive sled. technology drive sled. The following table describes the drive components. Component Description Drive Sled The drive sled provides the electrical and logical connections to the library, as  well as the connections to the host Fibre Channel arbitrated loop or fabric. The drive sled firmware assigns an identifier to the drive based on its  location in the library (see Drive Identifiers on page 70). This identifier is  used to identify the drives in the BlueScale and XML interfaces. See Drive Connectivity on page 76 for additional information about the  Fibre Channel connectivity provided by the drive sled. Fibre Channel Each Fibre Channel drive sled has two multi‐mode optical SFP LC  Connectors connectors (Port A and Port B) that are used to connect the drive directly  to a Fibre Channel network. The two ports let you connect two separate  fiber optic cables to each drive. For half‐height drives in a full‐height sled, only port A is  Note: available. November 2020 User Guide—Spectra TFinity Library...
  • Page 56 Ethernet and USB Ports These ports are typically unused, however, they may be used by service  (TS11xx technology and personnel to perform drive firmware updates. LTO-5 and later generation drives) For more information about the drives in the library, see:  LTO Ultrium Tape Drives on page 20 for a list of documents that  provide information that is applicable to all IBM LTO tape drives.  TS11xx Technology Drives on page 20 for a list of documents that  provide information that is applicable to TS11xx technology drives.  StorageTek T10000 Drives on page 20 for a list of documents that  provide information that is applicable to T10K drives.  Creating a Storage Partition on page 189 for information about creating  storage partitions that use the drives.  LTO Tape Drive Specifications on page 543 for information about the  transfer rates and storage capacities of LTO drives.  TS11xx Technology Tape Drive Specifications on page 546 for  information about the transfer rates and storage capacities of TS11xx  technology drives.  Component Interface Connectors on page 540 for cabling requirements  for host connections to the drives. November 2020 User Guide—Spectra TFinity Library...

  • Page 57: Bluescale Vision Camera

    Chapter 1 — Library Overview BlueScale Vision Camera BlueScale Vision Camera The BlueScale Vision camera lets you view the interior of the library while  it is operating. The main frame usually contains a camera. In multi‐frame  libraries, additional cameras can be installed in the expansion frames to  provide monitoring of the entire library. Each camera can view the interior  of the frame where it is mounted and a portion of one frame to either side. Figure 22 White BlueScale Vision Figure 23 Black BlueScale Vision camera. camera. The BlueScale Vision camera is mounted at the top rear of a frame. The  camera lets you observe import and export operations, tape mounts,  cartridge moves, and robotic operations in real time. The ability to view the  interior of the library without removing the side panels provides an  additional level of monitoring for your library.  Note: The LED lights mounted at the top of each frame provide  illumination for the camera. For information about using the BlueScale Vision camera, see Use the  BlueScale Vision Camera on page 173. November 2020 User Guide—Spectra TFinity Library...

  • Page 58: Tera Pack Cartridge Handling

    Figure 24 TeraPack magazine with barcode labeled cartridges and plastic dust cover (LTO shown). Storing and handling cartridges in TeraPack magazines helps eliminate  errors resulting from mishandling individual tapes, which is the leading  cause of tape damage. When inside the library, TeraPack magazines are  stored in semi‐enclosed chambers. When not in the library, an optional  clear plastic dust cover snaps onto the magazine to protect the cartridges.  The cartridges are continually protected by the TeraPack magazine, both  inside and outside of the library. Using TeraPack magazines offers the following advantages:  Barcode labeling All of the cartridges in a TeraPack magazine, as well  as the magazine itself, are barcode labeled for easy identification.   Grouped media The cartridges in a TeraPack magazine are treated as a  single unit during import and export operations. This grouped media  handling simplifies media management tasks by eliminating the need  to import or export cartridges one by one. November 2020 User Guide—Spectra TFinity Library...

  • Page 59: Library Expansion And Upgrades

    Chapter 1 — Library Overview BlueScale Vision Camera IBRARY XPANSION AND PGRADES The TFinity library is designed to transform and expand to meet a data  center’s changing storage requirements, as well as to achieve storage  consolidation goals. See Appendix B – Media & Upgrades, beginning on  page 521 for additional information. Capacity on Demand (CoD) The library’s capacity‐on‐demand feature (CoD) lets you purchase a library  that suits your current needs and then purchase additional capacity later as  required. CoD reduces up‐front costs, because you only pay for what you  currently need. As more capacity is required, it can be added in increments  by purchasing activation keys to license additional chambers in the library.  You can then import additional TeraPack magazines to fill the licensed  chambers. Modular Expansion The modular design makes it possible to increase media storage capacity  or number of drives in the library to meet storage and performance needs  as they evolve within an organization. From the basic three‐frame TFinity  library configuration, additional expansion frames can be added to  increase the tape slot and drive capacities. See Drive, Media, and Service  Frames on page 66 for more information. November 2020 User Guide—Spectra TFinity Library...

  • Page 60: Chapter 2 - Architecture Overview

    HAPTER Architecture Overview The TFinity library is designed to provide maximum flexibility and ease of  use in an enterprise‐class system. To take full advantage of the library’s  versatility, read this overview of the library’s software and hardware  architecture. Topic Media Pools page 60 Library Partitions page 62 Storage Partitions page 64 Cleaning Partitions and Auto Drive Clean page 65 Drive, Media, and Service Frames page 66 Component Identifiers page 68 RIM Identifiers page 69 Drive Identifiers page 70 Fibre Channel Connectivity page 71 TeraPorter Connectivity page 71 Drive Connectivity page 76 High‐Availability Configurations page 77 Redundant Connectivity page 77 Robotics Failover page 80 Global Spare Drives page 81 Redundant Power Supplies page 81...
  • Page 61  It was ejected from the storage pool by the storage management  software or moved manually using the BlueScale user interface. To  remove the cartridges from a library, the operator uses the library’s  BlueScale user interface to initiate the export process.  A magazine containing one or more cartridges was imported into the  library using the TAP. From the entry/exit pool, the cartridges can be  imported into the storage partition’s storage pool either by the storage  management software or manually through the BlueScale user  interface.   A magazine containing one or more special‐purpose cartridges was  imported into the library using the TAP. These cartridges may be used  for cleaning a drive using the DLM Drive Test feature, or for updating  drive firmware using a code load tape.  Storage pool The chambers in a storage partition’s storage pool provide  the cartridge storage for a partition. You specify the number of chambers  assigned to the storage pool when you create a partition. See the next  section, Library Partitions, for detailed information about how the storage  pool is used in partitions.  Each storage partition has its own storage pool containing at least one  chamber. The cartridges in the storage pool are available for use by the  host storage management software that accesses the partition.   A cleaning partition has at least one chamber in its storage pool and can  be shared by multiple storage partitions if they all use the same type of  cleaning cartridge. The cleaning cartridges stored in the cleaning  partition are only accessible when the library is configured to use the  Auto Drive Clean feature. They are not accessible to the storage  management software. November 2020 User Guide—Spectra TFinity Library...

  • Page 62: Library Partitions

    —   o ne library per configured partition. Partitioning  simplifies storage consolidation through the creation of virtual libraries,  each with its own drives and media. Each partition:  Has exclusive access to the tape drives and media storage assigned to it.  Can control the TeraPorter(s) to move media within the partition. The library supports two types of partitions, storage partitions and  cleaning partitions. You can configure a maximum of 16 partitions using a  maximum of six physical controllers. One or more cleaning partitions can  be configured in a single library. A single cleaning partition can be  associated with multiple storage partitions. Cleaning partitions do not  count against the storage partition maximum.  Libraries running BlueScale software versions earlier than  Notes: BlueScale12.6.3, are limited to eight storage partitions.  A RIM can export up to eight storage partitions. A RIM2 can  export up to sixteen storage partitions.  With BlueScale12.7.00 through BlueScale 12.8.01.04, the  maximum number of exporters (RIMs) supported by the  library is six.   With BlueScale12.8.03 or later, the maximum number of  exporters (RIMs or drives) supported by the library is 12.  The more partitions in a library, the longer each move can  take. You may need to increase the timeout setting in your  storage management software. November 2020 User Guide—Spectra TFinity Library...
  • Page 63 Partition 1 and Partition 2 Partition 1drives Partition 2 drives Partition 2 storage pool chambers (each loaded with a TeraPack Magazine) Figure 25 A library with two storage partitions and one shared cleaning partition. November 2020 User Guide—Spectra TFinity Library...

  • Page 64: Storage Partitions

    Multiple Databases If your company uses multiple databases, partitioning  the library preserves the backup processes associated with each type of  database.  Multiple Drive Generations If your data center uses multiple generations  of LTO drives, Spectra Logic strongly recommends configuring separate  partitions for each generation to ensure read/write compatibility between  the drives and cartridges.  Shared Resources If each department in the company must keep their  data segregated, partitioning the library supplies this segregation, as well  as the subsequent integrity of the data set. Each partition can only access  the drives and cartridge locations assigned to it. Data from other partitions  cannot become intermixed with the data stored on the media in the  partition’s inventory. Multiple Drive Technologies If your data center uses a combination of  LTO, TS11xx technology, and T10K drives, then the drives, magazines, and  cartridges associated with each drive technology must have their own  partition. Encryption If you want to encrypt some, but not all of your backup data,  you can partition the library into an encryption partition and non‐ encryption partition to segregate the two types of data. November 2020 User Guide—Spectra TFinity Library...

  • Page 65: Cleaning Partitions And Auto Drive Clean

    Requirements The Auto Drive Clean feature requires a cleaning partition  to be associated with the storage partitions that contain the drives you  want to clean. Cleaning partitions are created separately and then assigned  to one or more storage partitions (see Creating a Cleaning Partition on  page 187 and Allocate Chambers and Drives on page 198). Cleaning cartridges used in a cleaning partition must be stored in specially  labeled Maintenance TeraPack magazines. The cartridges themselves must  be identified with “CLN” at the beginning of the barcode on their labels.  The library prevents you from importing cleaning cartridges and  magazines that are not properly labeled into a cleaning partition. Auto Drive Clean Operation The drives that are in a storage partition with  an associated cleaning partition are cleaned automatically when cleaning is  required. When a drive is unloaded in response to a host request and the  data cartridge is moved to its storage location, the library queries the drive  to determine if it needs cleaning. If cleaning is required, the library delays  notifying the host that the SCSI move command for the unloaded data  cartridge is complete while it performs an automatic drive cleaning. During the delay, the library retrieves a cleaning cartridge from the  cleaning partition and inserts it into the drive. When the cleaning is  complete, the library returns the cleaning cartridge to the cleaning  partition and notifies the host that the SCSI move command for the  unloaded data cartridge is complete. The library then posts a system  message that the cleaning was successful. In addition to automatic cleaning, you can use the BlueScale user interface  to initiate a manual cleaning operation using a cleaning cartridge stored in  the cleaning partition. Only drives in a storage partition that has an  associated cleaning partition can be cleaned using this method. November 2020 User Guide—Spectra TFinity Library...

  • Page 66: Drive , Media And Service Frames

    When a cartridge is nearing the end of its useful life, the library notifies  you so that you can replace the cartridge. This early notification helps  prevent failed cleanings resulting from using an expired cleaning  cartridge. The library does not store any information about non‐MLM cleaning  cartridges in the MLM database. However the library does mark an  expired cleaning cartridge and does not attempt to use it again as long as it  remains in the library. If an expired non‐MLM cartridge is exported and  then reimported into the library, it is identified as expired the next time it is  loaded into a drive. Starting with BlueScale12.7.04, TS11xx technology cleaning tapes  Note: are always treated as MLM enabled by the BlueScale software. See Chapter 9 – Configuring and Using Media Lifecycle Management,  beginning on page 279 for detailed information about MLM. RIVE EDIA ERVICE RAMES The TFinity library’s modular design makes it possible to increase media  capacity or the number of drives in the library to meet storage and  performance needs as they evolve. The minimum configuration TFinity  library consists of three frames: the main frame and two isolating  (standard or bulk TAP) service frames or two non‐isolating media  expansion frames (see Service Frames on page 41). A mix of media and  drive expansion frames can be added for a maximum total of 44 frames.  The frames are positioned to provide the most efficient configuration  based on the site requirements. The service frames, bulk TAP service  frames, or non‐isolating media expansion frames are always located at the  outside ends of the library. November 2020 User Guide—Spectra TFinity Library...
  • Page 67 The TAP cannot be used for magazine storage. d. Including non-isolating service frame configurations. e. The bulk TAP service frame also includes a bulk TAP carousel with 14 chambers. The TAP carousel cannot be used for magazine storage. November 2020 User Guide—Spectra TFinity Library...

  • Page 68: Omponent Dentifiers

    Drive 3 Drive 4 DBA 1 Drive 1 Drive 2 Controller (RIM) bays Figure 26 The relationship between the DBA, drive, and RIM locations and their identifiers in the BlueScale interface and XML interfaces. November 2020 User Guide—Spectra TFinity Library...

  • Page 69: Rim Identifiers

    RIM Identifiers RIMs can be installed in any controller bay in the main frame or drive  expansion frames. The component identifier for a RIM is based on its  location relative to the frame and the DBA where it is installed.  The component identifier for a RIM is shown as FRx/DBAx/F-QIPn, where:  FRx is the number of the frame from left to right when viewed from the  front of the library.  DBAx is the number of the DBA where the RIM is installed (see  Figure 26 on page 68). The main frame and each drive expansion frame  accommodates from three to six DBAs.   F-QIPn is the interface type (Fibre Channel) of the RIM and the number  of the controller bay where it is installed. Because each DBA contains  only one controller bay, n is always 1. Note: The component identifier for a RIM shows it as an F‐QIP. For  example, Figure 27 shows the component identifier for the RIM  installed in DBA 1 in Frame 2 (FR2/DBA1/F‐QIP1) on the  Controllers screen. The device descriptor (2‐Gbps FC RIM)  indicates that the controller is a RIM. Figure 27 The Controllers screen showing the component identifier for a RIM. November 2020 User Guide—Spectra TFinity Library...

  • Page 70: Drive Identifiers

     FRx is the number of the frame from left to right when viewed from the  front of the library. The Drives screen allows you to select whether to display the  Note: physical frame location or the logical frame location (see  Monitoring Drive Health Using DLM on page 331 for more  information). All other screens display the physical frame  location.  DBAx is the number of the DBA containing the drive.  xTYPE is the interface (x= f for Fibre Channel and s for SAS) and drive  type (LTO for an LTO drive, TS11xx for a TS11xx technology drive, or  T10K for a T10K drive).  DRVx is the number of the drive bay in the DBA, as viewed from the  back of the library. For example, Figure 28 shows the component identifier for a Fibre Channel  LTO drive installed in drive bay 1 of DBA 1 in Frame 5 (FR5/DBA1/ fLTO‐DRV1) on the Drives screen. The Drive Type descriptor indicates that  the drive is an IBM LTO‐6 Fibre Channel drive. Figure 28 The Drives screen showing the component identifier for a drive. November 2020 User Guide—Spectra TFinity Library...

  • Page 71: Fibre Channel Connectivity

    Note: From the host perspective, both single TeraPorter libraries and  dual TeraPorter libraries contain a single TeraPorter. The library  manages the two TeraPorters in a dual TeraPorter library to  provide the most efficient operation. The TeraPorter(s) require a RIM to provide the robotic control path. When  configuring a storage partition, the RIM you select to provide the robotic  control path is referred to as the “exporting controller” for the partition.  The exporting controller makes the partition accessible to the hosts as a  media changer (a library). It receives the media changer commands sent  from the host to the library and relays them to the RCM, which in turn  processes them into the motion commands used to control the robotics. You can select multiple exporting controllers (RIMs) for a partition and use  your host software to either export the same changer interface over the  controllers to provide redundancy, or send multiple moves to the partition  which are analyzed by MediaIQ so that the moves are processed in the  most efficient way. Control Path Through a RIM A RIM provides the bridge between the external Fibre Channel interface  from the host and the internal interface used by the library to communicate  with the TeraPorter(s).  A RIM can support up to eight partitions; a RIM2 can support up to 16  partitions. Each partition has full control of the robotics. For example, if the  library contains two partitions, a single RIM can provide the robotic  control path for both partitions. If the library contains two RIMs or two RIM2s it can be configured to use  the BlueScale Controller failover feature. This feature configures the two  controllers as a failover pair to provide a redundant control path to the  TeraPorter(s) (see Controller Failover on page 78 for additional  information). November 2020 User Guide—Spectra TFinity Library...
  • Page 72 Chapter 2 — Architecture Overview TeraPorter Connectivity If desired, you can configure multiple RIMs as exporters for the same  partition and use your host software to either export the same changer  interface over the RIMs to provide redundancy, or send multiple moves to  the partition, which are analyzed by MediaIQ so that the moves are  processed in the most efficient way. Figure 29 shows an example of a partition with Fibre Channel drives and a  RIM. Port A on the RIM provides the robotic control path over which the  commands to the TeraPorter(s) are received from the host. Figure 29 An example of a RIM in a partition with direct-attached Fibre Channel drives. November 2020 User Guide—Spectra TFinity Library...
  • Page 73 WWNs.  Figure 30 The WWN assigned to the partition.  The partition WWN is the World Wide Node Name (WWNN) for the  exporting controller.   If multiple partitions use the same Fibre Channel port on the RIM, all of  the partitions have the same WWNN and the same World Wide Port  Name (WWPN). However, the partitions will have different LUNs  under those controllers, starting at LUN zero (0).   If you create two partitions and configure one partition to use Port A  and another to use Port B, the WWNN/WWPN of port A will start with  21 and the WWNN/WWPN of port B will start with 22. In this case the  ports are independent. However, both of the partitions will show the  WWN for Port A only.  If you export the same partition out both port A and port B on a RIM,  the WWNN will be the same for both ports but the WWPN will be  different. This scenario is a type of redundant path to the robotics.  For more information about WWNs, log on to the portal (see Accessing  the Technical Support Portal on page 492), open the Knowledge Base,  and in the KBA field, enter 01764 to access the article Spectra Library  World Wide Names (WWNs) for QIPs (the article discusses F‐QIPs; the  concepts are the same for a RIM). November 2020 User Guide—Spectra TFinity Library...
  • Page 74 Fibre Channel Port Configurations One or both of the external ports on the exporting controller can be used to  provide the network connectivity for the library partitions. Single Port Connectivity The simplest configuration uses a single library  partition and only one of the interface ports on the exporting controller.  This configuration works well when only a single host is connected to the  library.  Controller Figure 31 Single port network connectivity to the exporting controller. Dual-Path Connectivity A slightly more complex configuration uses both  interface ports on the exporting controller with each connected to a  different library partition. Each port is used as an independent  communications path. From a host perspective, each port is viewed as a  unique, independent path to a partition. The two ports can be connected to  the same or possibly different storage area networks (SANs). The library  processes the motion commands and relays them to the partitions in the  order that they are received. This is a way to provide limited visibility   between the partitions.   If you have more than two partitions you can use  additional controllers to provide additional  isolation between partitions. November 2020 User Guide—Spectra TFinity Library...
  • Page 75  The two ports cannot be used simultaneously. Notes:  This type of configuration cannot be used in combination  with the Controller Failover feature (see Controller Failover  on page 78).   Controller Dual-path connection to the same SAN —OR— SAN1 Controller SAN2 Dual-port connection to different SANs Figure 32 Examples of a dual-path and dual-port configurations. November 2020 User Guide—Spectra TFinity Library...

  • Page 76: Drive Connectivity

    Having multiple devices on the same loop can negatively impact  the performance of all the devices. Serial Attached SCSI (SAS) drives connect directly to a SAS HBA. World Wide Names for Fibre Channel Drives As part of providing network  connectivity, the drive sled firmware assigns a location‐based WWN for  the drive it houses. This WWN is displayed on the Drive Details screen and  can be used by the host software to address the drive. Because this WWN is  location‐based, it remains constant even if a drive is replaced by a different  one of the same type. The new drive assumes the location‐based BlueScale  identifier and WWN. Note: The WWN displayed on the Drive Details screen is actually the  WWPN for port A on the drive sled. The WWPN for port B is the  same as the one for port A except that the second digit from the  left is 2 instead of 1. Figure 33 The WWN assigned to a Fibre Channel drive. November 2020 User Guide—Spectra TFinity Library...

  • Page 77: H -A C

    Update the BlueScale software as described in Updating the BlueScale Software and Library Firmware on page 434 correct the reported firmware mismatch.  Alternatively, multiple RIMs in a partition can be configured either to  export the same changer interface to provide redundancy, or to send  multiple moves to the partition which are analyzed by MediaIQ so that  the moves are processed in the most efficient way.   The servers and Fibre Channel switches used to access the direct‐ attached Fibre Channel drives in the library can use failover software to  provide redundant connectivity through the two Fibre Channel ports  on each full‐height drive. November 2020 User Guide—Spectra TFinity Library...
  • Page 78 Robotic control path (target port) Internal communication bus (mirror inventory & partner monitor) Figure 34 Paired RIMs configured to provide failover redundancy. During normal operation, the active Fibre Channel port (port A) on the  primary controller receives and processes the media changer commands  sent from the host. The active port on the secondary controller does not  receive or process the media changer commands from the hosts. Note: The paired ports on each controller can be connected to separate  SANs and used simultaneously. A failure of the primary  controller causes both connections to failover to the secondary  controller. The two controllers use the library’s internal communication bus to  monitor each other and to maintain a cache of the library’s inventory  database. November 2020 User Guide—Spectra TFinity Library...
  • Page 79 Controller Failover as soon as possible. BlueScale Controller Failover allows backups to continue in the event that  library communication to the primary controller is disrupted. Because both  controllers are connected to the same Fibre Channel switch and maintain a  synchronized image of the library’s inventory database, the failover occurs  without manual intervention. You can then troubleshoot the failed  controller at your convenience.  After you resolve the problem, the controller that originally caused the  failover becomes the secondary controller in the failover pair. The failover  pair reverts to the original primary/secondary relationship the next time  the LCM restarts. The BlueScale Controller Failover feature only affects the operation of the  library’s controllers. Controller Failover does not detect if the controller is  accessible by the host. To take advantage of the feature, the host must be  configured to retry failed commands. This ensures that commands that fail  when the library connection to the primary controller is disrupted get re‐ issued after the connection to the secondary controller is established. The  retry timing must be configured to allow for the time lag inherent in the  process of disabling the host’s connection to the primary controller and  enabling the connection to the secondary controller. Exporting Controller Redundancy As an alternative to controller failover, you can select multiple RIMs as  controllers for a single partition, and export the same changer interface  over them to provide redundancy, as long as your data storage software  can support this.  If your data storage software uses multiple paths at the same  Note: time to send multiple moves to the partition, MediaIQ will  analyze the moves and process them in the most efficient way.  This does not provide redundancy. November 2020 User Guide—Spectra TFinity Library...

  • Page 80: Robotics Failover

     Manually disconnect the fiber optic cable from the failed port and  connect it to the other port. You may need to reconfigure your host  software to recognize the alternate port.  Connect each port on the drive to a separate Fibre Channel HBA in the  host. You can also use a dual‐port Fibre Channel HBA. Configure one  HBA (or HBA port) as the primary connection and the other HBA (or  HBA port) as the failover connection. Install failover software on the  host computer to control the transfer of I/O from one HBA to the other  in case of a failure. You may also need to configure your storage  management software to correctly recognize both ports. Refer to your  failover software, HBA, and storage management software  documentation for instructions. Note: Tape drives sold by Spectra Logic do not support MPIO. Robotics Failover The standard library configuration includes dual robotic TeraPorters.  During normal operation in a two TeraPorter library, each TeraPorter  operates independently. The library’s BlueScale software manages the  TeraPorters to ensure that they perform as efficiently as possible and do  not interfere with each other. In the event that one of the TeraPorters experiences a problem, it  automatically moves into service position, either in the service bay of a  service frame or in the exclusion zone of a right or left media expansion  frame, and the other TeraPorter takes over all media move operations. In  the event that the malfunctioning TeraPorter is unable to move itself into  its service position, the other TeraPorter pushes it into position. Note: Starting with BlueScale12.8.04, a non‐isolating service frame  configuration is available that replaces the right and left service  frame with media expansion frames. This provides more storage  slots at a lower cost, but means that some slots may be  inaccessible if a TeraPorter is in the service position. November 2020 User Guide—Spectra TFinity Library...

  • Page 81: Global Spare Drives

    If the power sources for the AC inputs for a frame using the dual AC or dual AC with Caution convenience outlets are not on the same phase, damage to the library could result. This does not apply to a frame using the dual AC 2. November 2020 User Guide—Spectra TFinity Library...

  • Page 82: Chapter 3 - Introducing The  Bluescale User Interface

    HAPTER Introducing the BlueScale User Interface The BlueScale user interface is used for configuring, monitoring, and  maintaining the TFinity library. The user interface displays on a color  touch screen on the front of the library. It can also be displayed remotely  through a standard web browser using the Remote Library Controller  (RLC) or on a monitor connected directly to the LCM. The XML command interface can also be used to perform many  Note: of the functions provided by the BlueScale user interface. See the  Spectra Tape Libraries XML Command Reference for detailed  information about using the XML command interface. This chapter describes the BlueScale user interface and how it is used. Topic Overview of the BlueScale User Interface page 83 Access Options page 83 User Interface Features page 85 Library Management page 93 Using the BlueScale User Interface page 94 Log Into the User Interface page 94 Log Off or Switch Users page 99 Enter Information on Screens page 100...

  • Page 83: Overview Of The Blue Scale User Interface

    In addition to using the touch screen, you can access the local user interface  using a monitor, keyboard, and mouse connected directly to the LCM (see  Figure 16 on page 52). This method of accessing the local BlueScale user  interface provides the same functionality that is available from the touch  screen. Do not use the Enter key on your keyboard when making selections in the BlueScale Important user interface. It can cause inconsistent behavior in the BlueScale interface. November 2020 User Guide—Spectra TFinity Library...
  • Page 84 Number of Sessions The BlueScale web interface supports up to eight  simultaneous connections to the library. If you attempt to establish more  than eight simultaneous web interface connections, the existing connection  with the longest idle time is terminated. Supported browsers Remote access to the library through the web  interface is only supported using the following web browsers:  Microsoft ®  ® Internet Explorer  Mozilla ® ®  Firefox  Google ® ™  Chrome  Apple ® ®  Safari Additional browsers have not been fully tested with the BlueScale web  interface. Using an unsupported browser may result in the BlueScale web  interface not displaying or operating as expected. November 2020 User Guide—Spectra TFinity Library...

  • Page 85: User Interface Features

    Chapter 3 — Introducing the BlueScale User Interface User Interface Features User Interface Features The following sections describe the common features that appear in all  screens in the user interface. Current toolbar Additional toolbars Status bar Figure 36 The BlueScale user interface features. Toolbars The toolbar panel appears along the left edge of each screen (see Figure 36)  and lets you navigate through the available toolbars to select options.  Clicking on a toolbar expands it to display the available options. The  screen for the previously selected option remains displayed until you select  another option, either from the same toolbar or another one. November 2020 User Guide—Spectra TFinity Library...
  • Page 86  Click Filled Capacity to display the Media Lifecycle Management Report  screen, which is also accessed from the Media Lifecycle Management  option on the General Status screen.  Inventory — Displays the Inventory screen, which shows the library’s media  inventory information. Use the controls on the Inventory screen to locate  individual cartridges and move magazines and cartridges from one location  in the library to another. See Chapter 8 – Using the Cartridge Inventory,  beginning on page 265, to learn about the options available from this screen.  Import/Export — Displays the Import/Export screen, which provides controls  for importing, exporting, and exchanging magazines and cartridges. See  Chapter 7 – Importing and Exporting Cartridges, beginning on page 226 to  learn about using the options available from this screen. Note: The Import/Export option is not available when accessing the library  remotely using the BlueScale web interface.  Metrics — Displays screens that show the metrics for drive performance,  power consumption, and storage density for the media types in the library.  See Use Performance Metrics on page 162 for information about viewing the  metrics available for the library.  Media Lifecycle Management — Displays the Media Lifecycle Management  Report screen, which provides controls for generating media lifecycle reports.  See Using MLM Reporting on page 316 to learn about using the options  available from this screen. November 2020 User Guide—Spectra TFinity Library...
  • Page 87 Information on page 165 and Chapter 10 – Using Drive Lifecycle  Management, beginning on page 330, to learn about using the options  available from the Drives screen. Note: DLM is automatically enabled when you enable Media Lifecycle  Management (MLM).  Controllers — Displays the Controllers screen, which provides information  about the controllers (RIMs) installed in the library and lets you configure a  failover pair using two controllers. See Configure Controller Failover on  page 132) for detailed information about configuring and using the Controller  Failover feature. Note: The Controllers screen may not have any entries if the library is using  direct‐attached drives to provide the robotic control path for partitions.  System — Displays the System Setup screen, which provides controls for  enabling purchased library options and configuring the library’s system‐wide  operating parameters. See Chapter 4 – Configuring the Library, beginning on  page 102, to learn about the options available from the System Setup screen.  Media Lifecycle Management — Displays the Media Lifecycle Management   for  Setting screen, which provides controls enabling MLM and configuring  global settings for MLM. See Chapter 9 – Configuring and Using Media  Lifecycle Management, beginning on page 284, to learn about using the  options available from the Media Lifecycle Management Setting screen. November 2020 User Guide—Spectra TFinity Library...
  • Page 88 Chapter 9 – Configuring and Using Media Lifecycle Management, beginning  on page 284, to learn about using the options available from the Media  Lifecycle Management Tools screen. Security The Security toolbar provides access to options for managing users and for  configuring and using the Encryption feature for your library.  Switch User — Displays the main BlueScale Login screen, which logs the  current user out of the library and lets a different user log in. See Log Off or  Switch Users on page 99 for information about using this option.  Edit Users — Displays the Edit Users screen, which provides tools for adding,  editing, and deleting users. See Configuring Library Users on page 103, to  learn about using the options available on the Edit Users screen.  Encryption — Displays the Encryption Login screen. You must log into the  encryption feature before you can enable and configure the encryption  options, including the library’s built‐in BlueScale encryption key      management. See the Spectra Tape Libraries Encryption User Guide for  information about configuring and using encryption with the library. Note: BlueScale Encryption Standard Edition capability is included with the  library. You can purchase an activation key for either BlueScale Encryption  Professional Edition or the Spectra SKLM encryption key management system  to access additional encryption capabilities.  November 2020 User Guide—Spectra TFinity Library...
  • Page 89 ƒ Delete ƒ Drive n ƒ TAPs ƒ Auto Logout Timeout – Drive Read Performance ƒ Global Spare ƒ Online Access to Spectra Logic ƒ Robotics Status – Storage Density – Global Spare Usage – Remove – Robots ƒ Drive Performance Monitoring –...
  • Page 90 System Status Icon Indicates the status of library components. The  BlueScale user interface uses the following icons to indicate the status of  library components. Click the status icon to view system messages (see  Check and Respond to Messages on page 159 for information about these  messages). Note: These status icons also display next to the major system  components shown on the General Status screen (see Figure 36  on page 85).  Icon Description Meaning  A check mark ( ) in a  All system components are functioning correctly. green circle An  in a blue circle An informational message about a system component is available.  Check messages to determine the component. An exclamation point  A system component requires attention. Check messages to  (    )  in a yellow triangle determine the component. An   in a red circle A system component has experienced an error condition. Check  messages to determine the component. November 2020 User Guide—Spectra TFinity Library...
  • Page 91 Note: the library name, the right‐hand side of the status bar is blank. If you need to view or set the library’s IP address or name, see Configure  Network Settings on page 118 and Library Name on page 113, respectively. Additional Status Bar Icons The status bar can also include the following additional icons. Auto Download Icon If one or more package servers are configured to  automatically download firmware packages (see Configure a Package  Server on page 135) and a new package was downloaded, the Auto  Download icon (a wrench in a yellow circle) displays to indicate that an  update package is ready for installation. Click the icon to navigate to the  Package Update screen. See Updating the BlueScale Software and Library  Firmware on page 439 and Updating Drive Firmware on page 472 for  information on installing the update. Auto Download icon Figure 39 The Auto Download icon in the BlueScale status bar. November 2020 User Guide—Spectra TFinity Library...
  • Page 92 Notes: accessing the library through the BlueScale web interface.  When Spectra Logic Technical Support needs to launch a  WebEx session to access your library, they will send you a  link via email. HHM Icon When the library or one of its components reaches its  maintenance threshold, the Hardware Health Monitor (HHM) notification  icon appears on the status bar. As with the system message icon, the color  of the icon indicates the urgency of the notification.  You can click the icon to view information about the notification and send  a Hardware Health Monitor ticket to a contact person within your  organization or to Spectra Logic Technical Support. They can then review  the logs and determine if any maintenance tasks are needed (see Using  BlueScale Hardware Health Monitoring on page 367). The HHM icon only displays if an HHM threshold has been  Note: reached. After any required tasks are complete, the threshold  can be reset. The HHM icon disappears until the next threshold  is reached. HHM icon Figure 41 The HHM icon in the BlueScale status bar. November 2020 User Guide—Spectra TFinity Library...

  • Page 93: Library Management

    Figure 42 The Camera icon in the BlueScale status bar. Progress Bar When the library is busy processing a command, a horizontal progress bar  displays above the status bar. Do not use the touch screen (or the BlueScale  web interface) until the progress bar disappears. Library Management The library management features in the BlueScale user interface provide  maximum configurability and ease of use for the TFinity library. To take  full advantage of the library’s versatility, read the following overview of  the library’s management features. Automatic Email Alerts Simple Mail Transfer Protocol (SMTP) lets users receive library status  information via email. When the library generates messages through the  library controller, it automatically sends email notifications to users who  are configured to receive them. Information included in the notification  consists of the message number, severity, details, remedy, and the time it  was generated. Message types are Information, Error, Warning, and Fatal  (see Check and Respond to Messages on page 159). You can select the types  of messages each library user receives (see Configure Mail Users on  page 120). AutoSupport AutoSupport guides you through the process of sending email regarding  library problems — along with library logs and configuration information  — directly to internal support personnel or Spectra Logic Technical  Support. See Chapter 11 – Configuring and Using AutoSupport, beginning  on page 339 for detailed information. November 2020 User Guide—Spectra TFinity Library...

  • Page 94: Using The Blue Scale User Interface

    Log Into the User Interface User Security Library users are assigned to one of three groups, each with its own set of  pre‐defined library privileges (also known as permissions). These  privileges determine the type of operations a user can perform on the  library and are the primary means for configuring library security. See  Configuring Library Users on page 103 for detailed information about  users. Note: An additional, separate password must be entered to access the  encryption features. See the Spectra Tape Libraries Encryption User  Guide for information about the encryption user. SING THE CALE NTERFACE The library’s BlueScale user interface lets you set configuration options,  view library and drive information and metrics, manage media, and  monitor library operations.  Note: Unless otherwise specified, references to the user interface  screens apply to both the touch screen on the library operator  panel and the screens presented through the BlueScale web  interface. Log Into the User Interface Before you can manage or configure the library, you must log into the  BlueScale user interface.  November 2020 User Guide—Spectra TFinity Library...
  • Page 95 After the library completes its power‐on sequence, the Library  Initialization screen displays. This screen lists the required initialization  steps and current status of the library’s major components (Robotics, RCM,  and LCM). Text boxes provide descriptions about the currently active  tasks.  If your library has a static IP address, you can access the  Notes: library using the BlueScale web interface (RLC) as soon as the  Library Initialization screen displays  If the library cannot complete the initialization process, it will  generate system messages and enter maintenance mode.  Contact Spectra Logic technical support for assistance (see  Contacting Spectra Logic on page Active task Completed task Task description(s) Task not started Figure 43 The Library Initialization screen. November 2020 User Guide—Spectra TFinity Library...
  • Page 96 Figure 44 The Library Controller: Login screen. If there is no interaction with the operator panel within 30 seconds after the  Login screen displays, the Login screen is replaced by the pre‐login  General Status screen. This General Status screen provides at‐a‐glance  status for the library and its components without requiring you to log into  the library. You can view the status of the entire library or a specific  partition. Note: The pre‐login General Status screen does not display when you  access the library remotely through the BlueScale web interface. Touch to display the Library Controller: Login screen Figure 45 Log in from the pre-login General Status screen. November 2020 User Guide—Spectra TFinity Library...
  • Page 97 When using SSL, you must prefix the IP address with https:// instead of just entering the IP address. 2. If you receive a warning about the website’s security certificate, choose to  ignore or resolve the warning. Notes:  The security warning only appears if you have not resolved the security  certificate warning, either by storing a valid security certificate on the library  (see Install a Security Certificate and Authentication Key on page 126) or by  creating a security exception for the library on the browser (method depends  on the browser you are using).   If you do not resolve the warning, you will receive the warning about the  security certificate each time you access the BlueScale web interface. 3. The BlueScale Login screen displays (see Figure 44 on page 96). Proceed to  Step 2 on page 98. November 2020 User Guide—Spectra TFinity Library...
  • Page 98 Touch the icon with the stylus to switch between letters and numbers. Figure 46 Log into the library using the Library Controller: Login screen. 3. Type your user name (su is the default user name for a superuser).  See Understanding User Groups and Security on page 103 for  information about the three types of user groups and the options and  controls accessible to each user group. 4. Type your password in the Password text box. If you log in as one of the  default users, there is no password (unless you configured one). Note: By default, passwords are not required to log into the library. If  you want to password‐protect access to the library, set  passwords for each user as described in Configuring Library  Users on page 103. November 2020 User Guide—Spectra TFinity Library...

  • Page 99: Log Off Or Switch Users

    Figure 47 The BlueScale user interface General Status screen. 6. If you want to enable encryption or configure encryption settings or  keys, select Security > Encryption to log into the Encryption feature  (see the Spectra Tape Libraries Encryption User Guide for detailed  instructions). Log Off or Switch Users 1. If a screen other than the Login screen is displayed, select the Security  toolbar to display the Security options. Security toolbar Switch User Figure 48 The Security toolbar. 2. Select Switch User to log out the currently logged in user and redisplay  the Login screen.  3. If desired, log in again using the same or a different user name and  password. November 2020 User Guide—Spectra TFinity Library...

  • Page 100: Enter Information On Screens

    Always use your mouse to make selections and click the buttons in BlueScale screens instead of using your keyboard. Note: Functions that require physical interaction with the library (for  example, importing or exporting magazines) are not available  when using the BlueScale web interface. Soft Keyboard When using the touch screen on the operator  panel, select the keyboard icon in the lower right  corner of any screen to activate the on‐screen keyboard. When the  keyboard is extended, an icon in the lower right corner lets you select  between alphabetic or numeric characters. Use a stylus or your finger to  select fields and enter alphanumeric information using the keyboard.  Touching the keyboard icon again closes the keyboard. The soft keyboard can also be used to access several  Note: troubleshooting features provided through the BlueScale  software (see Troubleshooting BlueScale User Interface Issues on  page 358). November 2020 User Guide—Spectra TFinity Library...
  • Page 101 Doing so may cause inconsistent behavior in the BlueScale interface.  You can connect a USA‐type USB keyboard to the LCM (see Figure 15  on page 50) or to the USB connector on the right‐hand side of the  operator panel (see Figure 12 on page 46).  If using a non‐USA type keyboard, you will need to find the  Note: equivalent for some characters like the back slash or forward  slash.  You can connect a USB mouse to one of the USB ports on the LCM and  use it for making selections on the user interface.   When using a keyboard and mouse connected directly to the library, it  may also be useful to connect a monitor to the monitor port on the  LCM. The monitor displays the same information as the touch screen. Feedback Required Screens When the BlueScale software needs you to make a selection or perform an  action it displays a Feedback Required screen. If you do not respond to the  Feedback Required screen within 10 minutes, the request times out and the  action fails. November 2020 User Guide—Spectra TFinity Library...

  • Page 102: Chapter 4 - Configuring The Library

    HAPTER Configuring the Library When it was installed, your library was configured according to your  initial requirements. This chapter describes the procedures for configuring  the library’s system settings, including the users, the network connections,  and optional features. Note: For instructions on how to operate the library, see:  Chapter 5 – Operating the Library, beginning on page 154  Chapter 6 – Configuring and Managing Partitions, beginning  on page 180  Chapter 9 – Configuring and Using Media Lifecycle  Management, beginning on page 284  Chapter 10 – Using Drive Lifecycle Management, beginning  on page 330  Chapter 11 – Configuring and Using AutoSupport,  beginning on page 339 Topic Configuring Library Users page 103 Understanding User Groups and Security page 103 Add a New User page 104 Modify an Existing User page 106 Delete an Existing User page 106 Accessing the System Setup Screen page 106 Enabling BlueScale Software Support, Options,  page 108 and Upgrades Enter Activation Keys page 110 Add Options...

  • Page 103: Sers

    Configuration Use Manual Backup of the Library  page 143 Configuration Setting the Camera IP Address page 147 Edit the Camera IP Address ‐ White page 149 Edit the Camera IP Address ‐ Black page 152 ONFIGURING IBRARY SERS Overview Each library user is assigned to one of three user groups, each  with its own set of pre‐defined library privileges (also known as  permissions).  User Privilege Requirements Only a user with superuser privileges can  add, modify, or delete users. Understanding User Groups and Security Before you begin, read this section to understand the three types of user  groups and what types of privileges each has. Note: You must enter an additional password to access the encryption  features. See the Spectra Tape Libraries Encryption User Guide for  information about the encryption user. November 2020 User Guide—Spectra TFinity Library...

  • Page 104: Add A New User

     Only a user with superuser privileges can access and  configure encryption features.  Only a user with superuser privileges can use the Soft  Power feature.  Only a user with superuser privileges can enable or  disable the Enable Automatic Power‐Up After Power  Failure feature. Administrator Configures and uses the library. With the exception of  administrator creating or modifying library users, accessing the  encryption features, enabling Automatic Power‐Up After  Power Failure, and using the Soft Power feature, users in  the Administrator group have the same privileges as users  in the superuser group. Operator Performs day‐to‐day operations. Users assigned to the  operator Operator group can move media, and import and export  media using the Entry/Exit pool, but cannot access the  more sensitive library operations such as configuration,  diagnostics, and security. Add a New User Use the following steps to add a new library user and assign that user to a  user group. Log into the library as a user with superuser privileges (see Log Into the  User Interface on page 94). November 2020 User Guide—Spectra TFinity Library...
  • Page 105 (.), forward slash (/), and space characters. There is no limit to  the length but that we recommend lengths of less than 2048  characters. For this field... Enter... User The name for the user. Password A password for the user and then retype the password to confirm. Retype Password Notes:  For security, the text in the Password and Retype Password fields is shown as  asterisks (*).  Though highly recommended, passwords are not required for any of the  three user types. User Type Select the group to which the user belongs. Note: See Understanding User Groups and Security on page 103 for  descriptions of the user groups and privileges associated with each. 4. Click Save. The new user name and group assignment is added to the  list of users. 5. Repeat Step 3 and Step 4 for each additional library user. November 2020 User Guide—Spectra TFinity Library...

  • Page 106: Modify An Existing User

    If you delete the default users, make sure that you keep a record of at least one Important superuser name and password. Note: The library requires there to be a minimum of one user assigned  to the superuser group. You cannot delete the last member of the  superuser group. 1. Log into the library as a user with superuser privileges. 2. From the toolbar menu, select Security > Edit Users. The Library Users  screen displays (see Figure 49 on page 105), showing a list of library  user names. 3. Locate the name of the user to delete, then click Delete next to that  user’s name. When the screen refreshes, the user list no longer includes the user  name you just deleted. CCESSING THE YSTEM ETUP CREEN Overview All of the settings for the library’s general configuration options  are accessed through the System Setup screen. The screen is divided into  two panes. You may need to use the scroll bar to see the entire screen. November 2020 User Guide—Spectra TFinity Library...
  • Page 107  Option Enablement pane  —   U sed for entering the activation keys for  any purchased options, including BlueScale Software Support, licensed  capacity (chambers), and Shared Library Services (SLS). This panel also  lists all of the currently licensed options. Figure 50 The System Setup Option Enablement pane.  Other Settings pane  —   U sed for configuring the operational  parameters for the library. Note: The Other Settings pane can have up to three BlueScale Vision IP  address fields depending on the size of the library. Figure 51 The Other Settings pane of the System Setup screen. November 2020 User Guide—Spectra TFinity Library...

  • Page 108: Enabling Blue Scale

    BlueScale Software Support key and enter the new key into the library to allow continued access to BlueScale upgrades (see Obtain the Option Activation Key on page 112). If you have questions about your service agreement, contact Spectra Logic Technical Support (see Contacting Spectra Logic on page November 2020...
  • Page 109 CoD Capacity you purchased with the library.  activation key for the additional  chambers you need. See Library Support  Notes: and Upgrades on page 523 for more   Each chamber accommodates  information. one TeraPack magazine. Each  Notes: magazine contains ten slots for   You must create or modify a partition  LTO media or nine slots for  TS11xx technology media. to make use of the added capacity. See   The licensed chambers must be  Chapter 6 – Configuring and Managing  Partitions, beginning on page 180 for  enabled by entering the  instructions. activation key into the System   If the CoD capacity you purchase  Configuration screen (see Enter  Activation Keys on page 110). exceeds the number of chambers that  are present in the library, the extra  licensed chambers cannot be used  unless you also purchase either a TBA  or shelves to replace a DBA in an  existing frame or an expansion frame.  November 2020 User Guide—Spectra TFinity Library...

  • Page 110: Enter Activation Keys

    BlueScale web interface (RLC) to access the System Setup  screen. You can then cut and paste keys from the email  containing the keys into the System Setup screen instead of  typing them. Use the following steps to enter a new BlueScale Software Support key or  the activation key for a new option into the library. 1. Have on hand the activation key for the BlueScale Software Support  license or other option (see Obtain the Option Activation Key on  page 112). Access the System Setup screen (see Accessing the System Setup Screen  on page 106).  The Option Enablement pane at the top of the screen lists the currently  licensed options. Enter a new activation key Figure 52 Enter the keys in the Option Enablement pane of the System Setup screen. November 2020 User Guide—Spectra TFinity Library...

  • Page 111: Add Options

    If you have multiple libraries, you need separate activation keys for each library. Determine the Library Serial Number The library serial number (Hardware ID) is required for renewing or  extending your service contract, which includes the BlueScale Software  Support key, and for purchasing additional Capacity on Demand (CoD) or  other upgrade options. Use the following steps to determine your library’s serial number. Access the System Setup screen (see Accessing the System Setup Screen  on page 106).  2. Make a note of the library’s serial number (Hardware ID), which is  needed to generate the activation keys. The library’s hardware ID Figure 53 Locate the library’s serial number (Hardware ID). November 2020 User Guide—Spectra TFinity Library...

  • Page 112: Configuring The Global System Settings

    Obtain the Option Activation Key 1. Contact your Spectra Logic sales representative to order the desired  options (see Contacting Spectra Logic on page 7). 2. When your order is processed, the Spectra Logic Customer Care team  contacts you with instructions for generating the activation key for each  option. 3. Enter each activation key into the Option Enablement pane of the  System Setup screen (see Enter Activation Keys on page 110). ONFIGURING THE LOBAL YSTEM ETTINGS This section describes how to modify the library’s general configuration  settings. To change the current value for any of these settings, access the  System Setup screen (see Accessing the System Setup Screen on page 106),  then scroll down to the Other Settings pane. The following sections  describe using this screen to configure the library. Figure 54 The Other Settings pane of the System Setup screen. November 2020 User Guide—Spectra TFinity Library...

  • Page 113: Configure The System Settings

    2. Click Save. 3. Reset the library to enable the new web port number  setting (see Resetting the Library on page 377). Set how frequently the information on the BlueScale user  60 seconds Refresh Rate interface screens is refreshed. 1. Use the Refresh drop‐down list to select a scheduled  interval time. 2. Click Save. Notes:  You can manually refresh the displayed information at  any time by clicking the refresh display button located at  the left end of the status bar (see Status Bar on page 90).  If you want to disable automatic refreshing of the display,  set the refresh rate to off.  For BlueScale12.8.01.02 and earlier, if you want a refresh  rate other than the default, or you want to disable  automatic refreshing, you must re‐configure the refresh  rate every time you log into the library.  For BlueScale12.8.01.03 and later, the configured refresh  rate persists when you log out of the library. November 2020 User Guide—Spectra TFinity Library...
  • Page 114 1. Select the Enable Power Consumption Monitoring check box  to enable the option (or clear the check box to disable it). 2. Click Save. Note: When you disable and then re‐enable power  consumption monitoring, the library does not begin  capturing data again until you power cycle the library. Enable Automatic Enable or disable the option to automatically power on the  Cleared  Power-Up After library after a power failure (see Use the Automatic Power‐ (Disabled) Power Failure Up After Power Failure Feature on page 156). 1. Select the Enable Automatic Power-Up After Power Failure  check box to enable the option (or clear the check box to  disable it). 2. Click Save. The Enable Automatic Power‐Up After Power Failure  Note: feature can only be enabled or disabled by a superuser. November 2020 User Guide—Spectra TFinity Library...
  • Page 115 3. If you enabled SNMP, click SNMP Settings to configure  the SNMP options. See Enable and Configure SNMP on  page 130 for detailed information and instructions. 4. Click Save to save the SNMP settings and return to the  System Setup screen. Notes:  The option to edit the SNMP Settings is only present  after you select Enable SNMP Agent and click Save.   Spectra Logic libraries implement SNMP Version 2. Enable Soft Power Enable or disable the Soft Power feature. See Use the Soft  Cleared  Power Feature on page 157 for information about the Soft  (Disabled) Power feature and instructions for using it. 1. Select the Enable Soft Power check box to enable the  option (or clear the check box to disable it). 2. Click Save. Note: The Soft Power feature can only be enabled or  disabled by a superuser. November 2020 User Guide—Spectra TFinity Library...
  • Page 116 (Disabled) or https:. To remove a link to a camera do one of the  following:  For BlueScale12.7.04.01 or earlier, set the IP address to  0.0.0.0  For BlueScale12.7.04.02 or later, clear the IP address. 2. Click Save. 3. If desired, repeat these steps to enable up to two  additional camera icons. Notes:  It is not necessary to enable the camera icon to connect to  the BlueScale Vision viewer for a camera. After connecting  an Ethernet cable to the camera’s Ethernet port on the back  of the library (see Figure 75 on page 147), enter the  camera’s IP address in your web browser.  If the camera is configured to use DHCP or if you do not  know the current fixed IP address for the camera, see  Discovering and Setting the BlueScale Vision Camera IP  Address on page 381 for information about how to  determine the current IP address.  Read the BlueScale Vision Camera User Guide for detailed  information about configuring and using the white  camera or the Vivotek FD8361 Fixed Dome Network Camera    User’s Manual for information about configuring and  using the black camera. November 2020 User Guide—Spectra TFinity Library...
  • Page 117 Auto Configuration Enable or disable sending the Auto Configuration Save file  Cleared Save to a previously configured mail recipient. See Enable Email  (Disabled) for the Auto Configuration Save File on page 122 for  detailed information about this option and instructions for  configuring it. The Auto Configuration Save file is always  Note: generated, regardless of the setting for this option. See Use  Automatic Backup of the Library Configuration on  page 142 for information about the Auto Configuration  Save file. Enable or disable the routine maintenance option for the  Cleared  Routine LCM operating system. See Configure Routine  (Disabled) Maintenance Maintenance on page 129 for detailed information about  this option and instructions for configuring it.  See Set the Date and Time on page 124 for detailed  Current date and  Date And Time information and instructions for setting the date and time. time for the  Mountain time  zone (US and  Canada) November 2020 User Guide—Spectra TFinity Library...

  • Page 118: Configure Network Settings

     Automatically send a notification to a specified recipient when certain  critical events occur.  Download the latest BlueScale package from Spectra Logic’s Support  portal directly to the library. Using DHCP Addressing By default, the IP address for the Ethernet port on  the LCM is set automatically using the Dynamic Host Configuration  Protocol (DHCP).   If you select DHCP addressing, the LCM must be connected  Notes: to an Ethernet network that has a DHCP server to obtain an  IP address.  Do not select DHCP addressing if your network does not  have a DHCP server. Using Static IP Addressing If your network does not use DHCP, or if you  simply want the library to have a fixed IP address, you can configure a  static (fixed) IP address as described in this section. Using a static IP  address ensures that you always know the IP address for the library and is  highly recommended. Configuration Process Use the following steps to configure the library for  network access. Access the System Setup screen (see Accessing the System Setup Screen  on page 106). November 2020 User Guide—Spectra TFinity Library...
  • Page 119 For this field... Enter... Address A valid IPv4 address.  Subnet The subnet mask. The subnet mask must be a valid IPv4 address. Gateway A valid network gateway IPv4 address. Enter 0.0.0.0 for the Gateway if your  network does not use a gateway. For BlueScale12.7.04.02 or later: For this field... Enter... If the IPv4 check box is selected: (if the IPv4 check box is not selected, the IPv4 address defaults to 127.0.0.1 and is effectively disabled) Address A valid IPv4 address.  Subnet The subnet mask. The subnet mask must be a valid IPv4 address. Gateway A valid network gateway IPv4 address. Leave the field blank if the network  does not use a gateway. November 2020 User Guide—Spectra TFinity Library...

  • Page 120: Configure Mail Users

     For BlueScale12.7.04.02 or later, clear the IP address. 5. Click Save to change the IP addressing.  If you are connected to the library through the BlueScale web  Notes: interface and you change the addressing, the library’s IP  address changes as soon as you click Save. As a result, you  lose the connection to the library.  If you are using the operator panel, select any option on the  toolbar menu to leave the Network Settings screen. Configure Mail Users Overview The library can send email messages with system messages,  traces, and diagnostic results to selected recipients. These recipients can be  configured to receive messages automatically as they are generated by the  library, or on demand when traces are run, reports are generated, or the  libraryʹs configuration data is backed up. Recipients can also be configured  to receive AutoSupport messages.  The library must be connected to a network with Internet  Notes: access before you configure mail recipients.  You must configure the SMTP server used by the  autosupport@spectralogic.com mail user if you want to open an  AutoSupport ticket directly from the library (see  Chapter 11 – Configuring and Using AutoSupport,  beginning on page 339). This mail user is also used to send  the ASL and HHM files that the library generates to Spectra  Logic Technical Support when troubleshooting a problem. November 2020 User Guide—Spectra TFinity Library...
  • Page 121 (for example, an ampersand, &). To include multiple addresses, leave a space between each address. From Enter an alphanumeric string to uniquely identify the library (for example, the  name or location of the library).  Important: The string cannot contain spaces or non-alphanumeric characters (for example, the & or the @ symbols). November 2020 User Guide—Spectra TFinity Library...

  • Page 122: Enable Email For The Auto Configuration Save File

     Do not select message types for the autosupport@spectralogic.com mail  recipient. This mail recipient is only used to receive AutoSupport ticket  requests or ASL and HHM files that are generated by the library. 5. Click Save. The screen refreshes to show the new or updated mail  recipient in the Recipients portion of the Mail Recipient screen  (Figure 57 on page 121). 6. Repeat Step 2 on page 121 through Step 5 to configure or modify  additional email recipients. 7. If desired, select Send Test next to the newly added mail recipient to  send a test email. 8. Click Previous to return to the System Setup screen. Enable Email for the Auto Configuration Save File Overview Having a current backup of the library‘s metadata (the library  partition configuration, the MLM and DLM databases, and any BlueScale  encryption keys) is an essential component of any disaster recovery plan.  For more information about protecting the library metadata, see Back Up  and Protect the Library Metadata on page 510. In the event that you need to restore the library configuration, you can use  either the automatically saved configuration backup file from the LCM or  the emailed copy (see Restore From an Auto Configuration Save File on  page 392). November 2020 User Guide—Spectra TFinity Library...
  • Page 123 Configure Mail Users on page 120). Configure Automatic Email Option Use the following steps to configure  the automatic email option for the Auto Configuration Save backup file. Access the System Setup screen (see Accessing the System Setup Screen  on page 106). 2. Click Edit next to Auto Configuration Save in the Other Settings pane.  The Automatic Configuration Save Setup screen displays. Figure 58 The Automatic Configuration Save Setup screen. 3. Select the Email Configuration check box, and then use the drop‐down  list to select the desired recipient from the list of previously configured  mail recipients. Note: Do not use the default autosupport@spectralogic.com email  recipient. Spectra Logic does not save emailed configuration  files. November 2020 User Guide—Spectra TFinity Library...

  • Page 124: Set The Date And Time

    Automatic Time for configuring a Network Time Protocol (NTP) server. and Date Settings (NTP) Figure 59 Configure the settings for using NTP. 1. Enter the NTP Hostname for the NTP server you want to use. Do not include  !@#$^&*()> and <  in the NTP hostname. For information about NTP, see https://support.ntp.org/bin/view/Main/WebHome. 2. Select the Time Zone you want to use (typically the one corresponding to the  location of the library). 3. Click Save. As soon as you click Save, the library reboots to start using the  new settings. Notes:  Because the NTP server is addressed using a hostname instead of an IP  address, you must configure at least one DNS server before you can use NTP  (see Configure Network Settings on page 118).  After you configure NTP, it can take up to an hour for the time to synchronize  with the NTP server. November 2020 User Guide—Spectra TFinity Library...

  • Page 125: Configuring Optional Library Settings

    Manual Time and for manually setting the date and time. Date Settings (Default) Figure 60 Manually set the date and time. 1. Use the Date and Time + and – buttons to select the month, day (date), year,  hour, and minute values. The values in the Date & Time counters do not wrap. For example, to  Note: click and hold the  change the month from December to January,  – button to  decrement the month. 2. Click Save. Click Previous to return to the System Setup screen. ONFIGURING PTIONAL IBRARY ETTINGS This section describes optional configuration settings that you may select  to use for your library and operating environment. November 2020 User Guide—Spectra TFinity Library...

  • Page 126: Install A Security Certificate And Authentication Key

     -x509 ‐ This option outputs a self signed certificate instead of a  certificate request.  ‐nodes ‐ This option specifies that the private key not be  encrypted.  -days n ‐ When the -x509 option is also used, this option  specifies the number of days (n) that the certificate is valid.  -newkey rsa:nbits ‐ Generates an RSA key nbits in size. The  Library supports RSA keys in bits of 512, 768, 1024 and 2048.  -keyout filename ‐ This option specifies the private key file  name.  -out filename ‐ This option specifies the certificate file name. After entering the command, you are prompted to provide the  following information. Sample responses are shown.  Country Name (2 letter code) [AU]: US  State or Province Name (full name) [Some‐State]: Colorado  Locality Name (eg, city) []: Boulder  Organization Name (eg, company) [Internet Widgits Pty Ltd]:  Spectra Logic November 2020 User Guide—Spectra TFinity Library...
  • Page 127  -subj "arg" ‐ This option provides the answers to many of  the prompts shown in the example above.  -keyout filename ‐ This option specifies the private key file  name.  -out filename ‐ This option specifies the certificate signing  request file name. b. Send the certificate signing request to the signing authority. A  certificate named ssl.crt and a key named ssl.key will be  returned. 2. The BlueScale web server must use an RSA private key and cannot use  a key with a passphrase. If the private key does not include BEGIN RSA PRIVATE KEY in the header or uses a passphrase, rename the key to  original_ssl.key and issue the following command.  openssl rsa -in original_ssl.key -out ssl.key If the key has a passphrase, issuing this command prompts you for the  passphrase. November 2020 User Guide—Spectra TFinity Library...
  • Page 128 Figure 61 Use the Load SSL Certificate and Key from USB utility to load the security certificate onto the library. 11. Click Run Utility to copy the security certificate and private key to the  TFinity library web server.  The SSL keys are not stored as part of the library  Notes: configuration.  If you replace the SD card, you will have to  reload these keys.  To change or update the SSL keys, you must first manually  delete the old keys from the LCM. Contact Spectra Logic  Technical Support for assistance (see Contacting Spectra  Logic on page 7).  November 2020 User Guide—Spectra TFinity Library...

  • Page 129: Configure Routine Maintenance

    Chapter 4 — Configuring the Library Configure Routine Maintenance Configure Routine Maintenance Overview The Routine Maintenance option configures the library to  automatically reset (reboot) the LCM once a week. Using this option is not  required as part of normal library operation and should be left disabled  unless you are requested to enable this by Spectra Logic Technical Support  in the course of troubleshooting or problem resolution.  Do not enable this option unless specifically instructed to do so by Spectra Logic Important Technical Support. Enable the Routine Maintenance Option Use the following steps if Spectra  Logic Technical Support instructs you to enable the Routine Maintenance  option. Access the System Setup screen (see Accessing the System Setup Screen  on page 106).

  • Page 130: Enable And Configure Snmp

    Overview Simple Network Management Protocol (SNMP) is a protocol for  monitoring the health and welfare of your library by using integrated  alerts. When SNMP is enabled, the Other Settings pane in the System Setup  screen includes options for enabling the SNMP agent and configuring  SNMP settings. Note: Spectra Logic libraries implement SNMP Version 2. Network-Based Library Management If you are using a network‐based  library monitor/management application other than the library’s BlueScale  user interface, you may need to identify the library’s SNMP settings to the  application. These settings include the read, write, and broadcast  community strings.  Configure SNMP Use the following steps to enable and configure SNMP. Access the System Setup screen (see Accessing the System Setup Screen  on page 106) and scroll down to the Other Settings pane. 2. Select Enable SNMP Agent to enable SNMP in the library and click Save.  The System Setup screen refreshes to include an option for editing the  SNMP settings. The agent returns information contained in the library’s Management  Information Base (MIB) to the workstation used to manage the  network. The MIB defines what information is available from the  library over the network.  The MIB file is available for download from Spectra Logic at  https://support.spectralogic.com/downloads/tools/. The T950 and  TFinity libraries use the same MIB file. November 2020 User Guide—Spectra TFinity Library...
  • Page 131 Important: Community strings are case sensitive. If the library is configured to include the community called “OurCommunity, ” it answers to queries from OurCommunity but not from a community called “ourcommunity. ”  Click Delete to remove a setting. November 2020 User Guide—Spectra TFinity Library...

  • Page 132: Configure Controller Failover

    Overview The library supports using two controllers (RIMs or RIM2s) to  provide a redundant connection to the TeraPorter(s). One RIM can be  configured as the failover controller for multiple partitions. See Controller  Failover on page 78 for information about how controller failover  functions. To use the controller failover feature, you must assign a failover partner to  the RIM that is configured to provide the partition’s robotic control path.   You cannot mix a RIM and a RIM2 in a failover pair. Notes:  If desired, you can configure multiple RIMs for the same  partition and export the same changer interface over them to  provide redundancy as long as your software can support  this.  If you configure controller failover before you create storage  partitions, the secondary controller in the failover pair is not  available for use as the exporting controller for the partitions. User Privilege Requirements Only a user with superuser or administrator  privileges can configure controller failover. See Understanding User  Groups and Security on page 103 for information about the three types of  user groups and what types of privileges each has. Configure Controller Failover Use the following steps to enable and  configure controller failover. 1. Log into the library as a user with superuser or administrator  privileges. November 2020 User Guide—Spectra TFinity Library...
  • Page 133 Figure 64 The Controllers screen before the failover controller is selected. 3. Identify the controller that you configured to provide the robotic  control path in a partition (see Select the Robotic Control Path on  page 195). This controller is the primary controller in the failover pair. If you have not yet configured partitions, identify two RIMs.  Note: Both RIMs must be the same type and at the same firmware  version. 4. Click Failover next to the controller you want to be the primary  controller in the failover pair. The Controller Failover screen displays  with a list of the other RIMs in the library that can be used as the  failover partner.  The component identifiers for the RIMs show them as F‐ Notes: QIPs. See RIM Identifiers on page 69 for more information.  Only controllers the same type (RIM or RIM2) as the first  controller selected, are listed as possible failover partners. Figure 65 The Controller Failover screen. November 2020 User Guide—Spectra TFinity Library...
  • Page 134  To disable controller failover, select None. This is the default  Notes: setting.  When you select None or if you select a different RIM as the  failover partner, the RIM previously configured as the  failover partner is once again available for use in a partition. 6. Click OK to complete the assignment. The Controllers screen redisplays  to show the two controllers configured as a failover pair. For example, in Figure 66 the RIM identified as FR2/DBA1/F‐QIP1 is  the primary controller in the failover pair and provides the robotic  control path for any partitions in which it is used. The RIM identified as  FR3/DBA1/F‐QIP1 is the secondary controller in the failover pair and  automatically takes over for the primary controller if it detects a  problem.  Primary controller Secondary controller Figure 66 The Controllers screen after configuring controller failover. 7. To use the configured failover pair in a partition, select the RIM that is  the primary controller (see Step 3 on page 133) as the exporting  controller (see Select the Robotic Control Path on page 195). November 2020 User Guide—Spectra TFinity Library...

  • Page 135: Configure A Package Server

    Firmware on page 439. User Privilege Requirements Only a user with superuser or administrator  privileges can configure a package server in the BlueScale interface.  Configure a Package Server Use the following steps to configure, modify,  or delete a local package server. 1. Identify the server or servers you want to use for storing BlueScale  packages. Make sure that these servers can access the Internet and that  they are on the same network as the libraries you want to update. Note: Both Microsoft’s Internet Information Services (IIS) and the  Unix‐based Apache server work as package servers.  2. Log into the library as a user with superuser or administrator  privileges. 3. Select Maintenance > Package Update. The Package Update screen  displays. Figure 67 The Package Update screen. November 2020 User Guide—Spectra TFinity Library...
  • Page 136 Chapter 4 — Configuring the Library Configure a Package Server 4. Click Manage Package Servers.  The Manage Package Servers screen displays, and provides the  following information for each currently configured package server:  Server name — Name assigned to the server when it was added.  Server configuration settings — Includes the IP address of the  package server, the port, the IP address of the proxy server (if  configured), and the directory where BlueScale packages are stored.  Auto Download setting — Indicates whether Auto Download is  configured. If configured (See Add a package server on page 137),  the library checks the package server once a week for a library  update package and drive firmware package newer than what the  library is currently running. If a new package is available, the  library downloads it, generates a system message, and displays an  icon on the status bar to indicate the update is available (see Auto  Download Icon on page 91). To modify auto download options, see  Modify Auto Download Options on page 138.  Figure 68 The Manage Package Servers screen. November 2020 User Guide—Spectra TFinity Library...
  • Page 137 There is no confirmation requested when you delete a package server. server After you click Delete, the server is immediately removed from the list of available package servers. However, the packages on the server are not deleted. November 2020 User Guide—Spectra TFinity Library...

  • Page 138: Modify Auto Download Options

    Note: For additional information about BlueScale packages and how to  use them, see Updating the BlueScale Software and Library  Firmware on page 439. User Privilege Requirements Only a user with superuser or administrator  privileges can configure auto download options.  Configure Auto Download Options Use the following steps to configure or  modify auto download options. 1. Log into the library as a user with superuser or administrator  privileges. 2. Select Maintenance > Package Update. The Package Update screen  displays. Figure 70 The Package Update screen. November 2020 User Guide—Spectra TFinity Library...

  • Page 139: Configure Rotation Manager

    Figure 71 The Auto Download Options screen. 4. If you want to delay the notification about a new package, enter the  number of days to delay in the Delay Announcement field. 5. Enable or disable auto‐staging of component firmware by selecting or  clearing Auto-stage library component firmware. The library does not  apply the firmware until you initiate a library or drive update. Enabling  auto‐staging decreases the time required to complete a library or drive  update. 6. Click Save to save the new settings. Configure Rotation Manager Overview If your site uses NetBackup™ Vault Manager or Symantec™  NetBackup, you can purchase the Rotation Manager option to simplify  identifying tapes moved off site. With Rotation Manager installed, the  library sends an email for each magazine that is exported (ejected) from the  library to a specified email recipient. The email includes the barcode  information for the magazine and an attachment that contains the barcode  information for the cartridges it contains. November 2020 User Guide—Spectra TFinity Library...
  • Page 140 Configure Rotation Manager Use the following steps to configure the  Rotation Manager. 1. Log into the library as a user with superuser or administrator  privileges. 2. If necessary, obtain the activation key for Rotation Manager and enable  it as described in Enabling BlueScale Software Support, Options, and  Upgrades on page 108. 3. From the toolbar menu, select General > Import Export > Rotation Manager. The Rotation Manager Configuration screen displays. Figure 72 The Rotation Manager Configuration screen. 4. Symantec NetBackup is the only vendor supported by Rotation Manager  and is selected automatically. Note: NetBackup Vault Manager was acquired by Symantec and  continues to be supported by Rotation Manager even though it is  not listed on the Rotation Manager Configuration screen. November 2020 User Guide—Spectra TFinity Library...

  • Page 141: Backing U P The Library Configuration

    The configuration is tied to the Hardware ID of the library and cannot be transferred to another library. Note: If the MLM database contains a large number of MLM and DLM  records, generating the Auto Configuration Save file can take  several minutes. Options The library provides two methods for backing up the  configuration:  Automatic — See Use Automatic Backup of the Library Configuration  on page 142.  Manual — See Use Manual Backup of the Library Configuration on  page 143. If you have valid backups of the library’s configuration and MLM  database, you can use them to restore the library (see Restoring the Library  Configuration on page 391). See Back Up and Protect the Library Metadata on page 510 for additional  information about backing up the library’s configuration information, the  MLM database, the DLM database, and any BlueScale encryption keys. November 2020 User Guide—Spectra TFinity Library...

  • Page 142: Use Automatic Backup Of The Library Configuration

    Use Automatic Backup of the Library Configuration The Auto Configuration Save feature, which operates automatically, saves  a backup of the library configuration, the MLM and DLM databases, and  any stored BlueScale encryption keys to a time‐stamped zip file on the  memory card in the LCM. The zip file is named  ,  <date-time>cfg.zip where   is the time stamp for when the backup was created.  <date-time> The library generates the Auto Configuration Save backup file once a week  and whenever a partition is created or modified. The library does not generate an Auto Configuration Save  Note: backup file when you make configuration changes other than  creating or modifying a partition. As an extra security measure, you can configure the library to  automatically email the time‐stamped zip file to a previously configured  email recipient each time the backup file is created. Saving an external  copy of the automatically generated configuration backup file ensures that  you can recover the library configuration, the MLM and DLM databases,  and the BlueScale encryption keys stored in the library in the event of a  disaster. When the recipient receives the email, they should verify the backup as  described in Verify the Configuration Backup on page 145 and Verify the  Database Backup File on page 326. For detailed information about configuring a mail recipient for the Auto  Configuration Save file and using it to restore the library, see:  Enable Email for the Auto Configuration Save File on page 122  Restore From an Auto Configuration Save File on page 392  November 2020 User Guide—Spectra TFinity Library...

  • Page 143: Use Manual Backup Of The Library Configuration

     Backing up the library configuration also backs up any  BlueScale encryption keys that are stored in the library at the  time the file is created. User Privilege Requirements Only a user with superuser or administrator  privileges can create a manual backup of the library configuration. See  Understanding User Groups and Security on page 103 for information  about the three types of user groups and what types of privileges each has. Back Up the Library Configuration 1. Log into the library as a user with superuser or administrator  privileges. 2. If you want to save the configuration to a USB device, connect the  device to a USB port on the LCM or operator panel and wait for the  device to mount before continuing. Note: The save library configuration to USB option is only available if  you connect a USB device before you access the utilities screen  (see Connect a USB Device to the Library on page 178). November 2020 User Guide—Spectra TFinity Library...
  • Page 144 Chapter 4 — Configuring the Library Use Manual Backup of the Library Configuration 3. Select Maintenance > Tools > Utilities. The Utilities screen displays a  list of Basic Utilities. Figure 73 The Utilities screen. 4. Select the Save Library Configuration utility. The screen refreshes to  show the details for the utility. Figure 74 The Save Library Configuration utility. November 2020 User Guide—Spectra TFinity Library...
  • Page 145 Configuration Backup. Verify the Configuration Backup After creating a backup of your library configuration, use one of the  methods described in the following sections to verify that the backup was  successful as soon as possible after you create it. When Saved to a USB Device 1. Plug the USB device into a USB port on an available computer. 2. Examine the list of files on the USB device and locate the  \SavedConfigs folder. 3. Open the \SavedConfigs folder and verify that a folder with a name  corresponding to the date and time you created the backup is present. 4. Open the time‐stamped folder and confirm that it contains several  configuration files named using the format cnnnnnn.cfg, where   is a  number between 0 and 9. Make sure the files are more than 0 bytes in  size. 5. If the configuration files are present and are more than 0 bytes in size,  the backup was successful. Store the USB device in a safe location.  Note: You can zip the files in the folder and email the zip file to others  or make additional copies of the folder for safekeeping. November 2020 User Guide—Spectra TFinity Library...
  • Page 146 Use Manual Backup of the Library Configuration 6. If the configuration files are not present, or if any of the files are 0 bytes  in size, repeat the backup process (Use Manual Backup of the Library  Configuration on page 143) using a different USB device. When Sent as an Email Attachment 1. Open the email and confirm that it contains a zip file attachment. 2. Open the zip file and confirm that it contains several configuration files  named using the format cnnnnnn.cfg, where n is a number between 0  and 9. Make sure the files are more than 0 bytes in size. 3. If the configuration files are present and are more than 0 bytes in size,  the backup was successful. Save the zip file attachment to a safe  location from which you can copy it to a USB device, if needed. Note: If desired, rename the zip file to indicate the date of the backup. 4. If the email attachment does not contain the configuration files or if one  or more of the files are 0 bytes in size, repeat the backup process (Use  Manual Backup of the Library Configuration on page 143) to send the  email again. Read Back Up and Protect the Library Metadata on page 510 for additional  information about backing up the library’s configuration information, the  MLM and DLM databases, and BlueScale encryption keys (this  information is collectively referred to as the library metadata). November 2020 User Guide—Spectra TFinity Library...

  • Page 147: Etting The Camera Ip Address

    Subnet Mask Default Gateway 10.10.10.11 255.255.255.0 10.10.10.1  In order to comply with EMC requirements, use a shielded  Ethernet cable to connect the camera to your network. Main or Drive Expansion Frame BlueScale Vision camera connector Media Expansion Frame BlueScale Vision camera connector Figure 75 Location of the BlueScale Vision camera connector. November 2020 User Guide—Spectra TFinity Library...
  • Page 148  If you do not know the current IP address for the camera and  the default IP address does not work, see Discovering and  Setting the BlueScale Vision Camera IP Address on page 381.  Figure 76 The white BlueScale Vision camera Figure 77 The black BlueScale Vision camera viewer start page. viewer start page. 4. Using Figure 76 and Figure 77, determine the type of BlueScale vision  camera you have, and use the appropriate section to configure the  camera.  If you have the white BlueScale vision camera, use Edit the Camera  IP Address ‐ White on page 149.  If you have the black BlueScale vision camera, use Edit the Camera  IP Address ‐ Black on page 152. November 2020 User Guide—Spectra TFinity Library...

  • Page 149: Edit The Camera Ip Address - White

    Edit the Camera IP Address - White Edit the Camera IP Address - White 1. On the start page, click Administration.  Figure 78 The white BlueScale Vision camera viewer start page. 2. Log in using administrator (all lower case, case‐sensitive) for the user  name; leave the password field blank, and click OK. 10.10.10.11 Figure 79 The Administration login screen. November 2020 User Guide—Spectra TFinity Library...
  • Page 150 Chapter 4 — Configuring the Library Edit the Camera IP Address - White 3. On the System Settings screen, If desired, change the Camera Name to  something that helps you identify it in your environment. The default  device name for the camera is SLnnnnnn, where nnnnnn are the last 6  digits of the camera’s 12 digit hexadecimal MAC address. Figure 80 The BlueScale Vision System Settings screen. November 2020 User Guide—Spectra TFinity Library...
  • Page 151 If you do not know the camera’s IP address, you must reset the camera to use DHCP addressing before you can connect to it. The reset process requires physically accessing the camera. Contact Spectra Logic Technical Support for assistance (see...

  • Page 152: Edit The Camera Ip Address - Black

    3. On the System General Settings screen, enter the following information:  If desired, change the Host name for the camera so that you can  easily identify it. The default hostname is “BlueScale Vision”. This  name displays at the top of the screen. In general, a hostname  should not contain a space.  Select to Keep current date and time, Synchronize with computer time,  set the time manually, or set the time automatically by entering the  IP address or domain name for an NTP server. Figure 83 Enter a Host name and set the date if necessary. 4. Click Save. November 2020 User Guide—Spectra TFinity Library...
  • Page 153 10.10.10.1  The Primary DNS address is required in order to use the  Notes: email alert or to access the camera by hostname.  The Secondary DNS is optional. If provided, it is used if the  Primary DNS is unavailable. Figure 84 If you select Use fixed IP address, configure the IP address for the camera. 7. Click Save. 8. After saving the new camera configuration verify the settings by  attempting to access the camera at the new IP address or hostname (see  Using a Web browser on page 174). 9. If the library contains multiple cameras, repeat Step 1 on page 152  through Step 8 for each camera. Make a record of the IP address for  each camera and the frame in which each camera is located.  November 2020 User Guide—Spectra TFinity Library...

  • Page 154: Chapter 5 - Operating The Library

    HAPTER Operating the Library This chapter describes the following procedures for day‐to‐day operation  of your library.  Topic Controlling the Library Power page 155 Power On the Library page 155 Power Off the Library page 156 Monitoring Your Library page 158 Check and Respond to Messages page 159 Use Performance Metrics page 162 View Drive Status Information page 165 View the TeraPorter Status Information page 168 View a Partition’s World Wide Name page 171 Use the BlueScale Vision Camera page 173 Using a USB Device page 177 Continuing Backups While Using a USB  page 177 Device Connect a USB Device to the Library page 178 Controlling the Interior Lights page 179...

  • Page 155: Ontrolling The Library Power

    Figure 85 Connect the AC inputs and set the breaker switches to the on position. Use the Front Panel Power Button 1. Press and hold the front panel power button until the button’s LED  illuminates and the LCD operator panel turns on. Power button Figure 86 Press and hold the front panel power button. November 2020 User Guide—Spectra TFinity Library...

  • Page 156: Power Off The Library

    Use the Automatic Power-Up After Power Failure Feature The Automatic Power‐Up After Power Failure feature lets you configure  the library to power on without user intervention after a power failure.  The Automatic Power‐Up After Power Failure feature must  Notes: be enabled on the System Setup screen (see Enable  Automatic Power‐Up After Power Failure on page 114).   The library will not automatically power on if it was powered  off using the front panel power button or the Soft Power  feature. Power Off the Library Before powering off the library, use the following steps to prepare for shut‐ down. 1. Use your storage management software to stop any backups running to  the library. Pause PostScan if it is running (see Pause the PostScan Process on  page 315). Any tapes currently being scanned are returned to their  storage locations. 3. Power off the library using one of the methods described in the  following sections. If you intend to leave the library powered down for an extended  Note: length of time, set the AC breaker switches on the back of the  library (see Figure 85 on page 155) to the off position after you  power off the library. November 2020 User Guide—Spectra TFinity Library...
  • Page 157 To power off the library, press and hold the front panel power button for  approximately 5 seconds (the button’s LED starts flashing). The library  begins its power‐off sequence, which allows the BlueScale software and  components to shut down gracefully. Use the Soft Power Feature The Soft Power feature disables the physical power button on the library  front panel and enables the soft power button on the General Status screen.  Using the Soft Power feature gives users with superuser privileges  exclusive control over powering the library off; other types of users cannot  power off the library, either by using the physical power button on the  library front panel or the Soft Power button on the General Status screen.   The Soft Power feature is only available from the library’s  Notes: front panel touch screen interface; it is not available through  the BlueScale web interface (RLC).  When you click the Soft Power button, you must respond to a  confirmation message before the library is powered off.  The Soft Power feature must be enabled on the System Setup  screen before you can use it (see Enable Soft Power on  page 115).   The feature can only be enabled or disabled by a superuser. Follow these steps to power off the library using the Soft Power feature. Log into the library as a user with superuser privileges (see Log Into the  User Interface on page 94). 2. From the toolbar, access the General Status screen.  November 2020 User Guide—Spectra TFinity Library...

  • Page 158: Monitoring Your Library

    Figure 87 The Soft Power button on the General Status screen. When the cursor comes near the button, it changes to a pointing finger.  4. When you touch the button, the Soft Power Shutdown confirmation  screen displays after a brief delay. Click Continue to power off the  library. Figure 88 The Soft Power Shutdown confirmation screen. ONITORING IBRARY Overview The BlueScale user interface provides a number of tools for  monitoring the health and performance of the library, its components, and  its media. The quickest way to obtain important information is to check the  icons and bar graphs on the General Status screen (see Status Bar on  page 90). They provide at‐a‐glance information about the status of major  system components and resource usage, respectively. The icons on the  status bar provide additional system‐level status information. November 2020 User Guide—Spectra TFinity Library...

  • Page 159: Check And Respond To Messages

    Drive Lifecycle The usage and health of the drives in  Chapter 10 – Using Drive Lifecycle  Management (DLM) the library. Management, beginning on page 330 Hardware Health The health of key library components.  Using BlueScale Hardware Health  Monitoring Monitoring on page 367 User Privilege Requirements All users can view system messages, view  performance metrics, and use the BlueScale Vision camera. The user  privileges required to use the other monitoring tools depend on the tool.  Check and Respond to Messages Check the library’s system messages regularly. These messages provide  important information about the library, its operation, and any library  problems. Reviewing the messages is the first step in troubleshooting.  Note: When you configure mail users, you can specify which types of  system messages the library automatically emails to each mail  user. See Configure Mail Users on page 120 for detailed  information. November 2020 User Guide—Spectra TFinity Library...
  • Page 160 The library is working as intended. An  No action is required. Informational event occurred that generated  information about an operation or a  system component.  Example: The utility completed  successfully. Warning The library is working as intended. An  If the event was unexpected,  event occurred that may require attention  determine the cause of the event  to keep the library running at 100%. and take remedial steps. Example: QuickScan did not complete,  but will retry. Error The library operation is impaired and  Determine the cause of the error  requires user intervention. and take remedial steps. Example: QuickScan did not complete,  and there is a tape stuck in a drive as a  result. Fatal Error The library has experienced an event  Examine any additional  that prevents it from continuing  information in the message and  operations. take the required remedial steps. Example: The robot is not responding. November 2020 User Guide—Spectra TFinity Library...
  • Page 161 <severity level>BlueScale_<library name>[PP]:(<message number>) <message text> where:  Variable Definition severity level Indicates the severity the library assigned to the message. This severity  corresponds to the syslog priorities as follows: This library system message severity... Corresponds to this Syslog priority... Informational 6 (Informational) Warning 4 (Warning) Error 3 (Error) Fatal Error 2 (Critical) library name The name of the library, if configured. If the library name is not configured, this  value is set to “UnknownLibrary.” Refer to Library Name on page 113 for information about setting the library name. November 2020 User Guide—Spectra TFinity Library...

  • Page 162: Use Performance Metrics

    1. Select General > Metrics from the toolbar menu. The screen for the last  metric you viewed displays. 2. Select how you want to view the performance information from the  available options:  Total Library —  T he consolidated statistics for all the drives in the  library.  Partition n — The statistics for the drives in the specified partition.  Drive n — The statistics for a specific drive. 3. Select either Drive Write Performance or Drive Read Performance from the  Metric drop‐down menu. Note: If you enabled or disabled the Drive Performance Monitor  option when a drive contained a cartridge, the drive is reported  as empty on the Drive Performance screens. November 2020 User Guide—Spectra TFinity Library...
  • Page 163 4. Click Go. A screen showing the selected metric displays. Figure 90 The Drive Performance Monitor screen (Write Performance for the Total Library shown). 5. Alternatively, you can view the Drive Performance metrics by selecting  Configuration > Drives (or DLM) and then clicking Drive Performance. Note: The Drive Performance button is not present if Drive Performance  Monitoring is not enabled (see Enable Drive Performance  Monitoring on page 114). Figure 91 The Drives screen. November 2020 User Guide—Spectra TFinity Library...
  • Page 164  Power Consumption (kWh)  Power Consumption (kWh/Ft  Power Consumption (kWh/Ft  Power Consumption (kWh/TB) 3. Click Go. A screen showing the selected metric displays. Figure 92 The Power Consumption metrics screen. View Storage Density Statistics The Storage Density metrics let you monitor the amount of data your  library is capable of storing based on the number of data cartridges  currently stored in the library. Use the following steps to view the storage density data for the library. 1. Select General > Metrics from the toolbar menu. The screen for the last  metric you viewed displays. 2. Select Storage Density from the Metric pull‐down menu. 3. Select the media type and the unit of measure for the density values. November 2020 User Guide—Spectra TFinity Library...

  • Page 165: View Drive Status Information

    Chapter 5 — Operating the Library View Drive Status Information 4. Click Go. The Storage Density screen showing the selected metrics  displays. Figure 93 The Storage Density metrics screen. View Drive Status Information The drive status icon on the General Status screen indicates the overall  status of the library’s drives. If the status icon indicates that a drive is  experiencing a problem, view the Drive and Drive Details screens for  detailed information about a specific drive.  The Drive Details screen includes the drive firmware version and the  manufacturer’s serial number, as well as more detailed status information.  From the Drive Details screen you can access the Drive Lifecycle  Management (DLM) report for the drive. See Chapter 10 – Using Drive  Lifecycle Management, beginning on page 330 for detailed information  about DLM. Use the following steps to view information about the individual drives in  the library. 1. Log into the library as a user with administrator or superuser  privileges. November 2020 User Guide—Spectra TFinity Library...
  • Page 166 View Drive Status Information 2. Select Configuration > DLM (or Drives if DLM is not enabled) to display  the Drives screen. This screen lists all of the drives in the library, along  with basic information about each drive and the available operations  for each drive. Note: The operations available for each drive depend on how you are  accessing the BlueScale user interface and whether or not:  DLM is enabled  The drive is configured in a partition  Auto Drive Clean is enabled for the partition Figure 94 The Drives screen. 3. Click Detail next to the drive for which you want to view detailed  information. The Drive Details screen displays.  Figure 95 The Drive Details screen. November 2020 User Guide—Spectra TFinity Library...
  • Page 167 Clean This field is only present when a cleaning partition is associated with  Note: the storage partition containing the drive. Shows the state of the drive’s front panel status LED (see Interpreting the Status  LED Status LED Information on page 417). Shows the code displayed on the drive’s single‐character display (SCD) or  Display Character multi‐character display (MCD) (see Interpreting the SCD and MCD Codes on  (SCD) or Display page 417). Message (MCD) Indicates whether the drive is configured to compress data as it is written and  Cartridge Status whether the drive contains a cartridge. Note: No tape motion indicates either that the drive is empty or, if the drive  contains a cartridge, that the tape is not moving. 4. From the Drive Details screen click DLM to access the Drive Lifecycle  Management (DLM) report for the drive (see Viewing and Saving a  Detailed Drive Health Report on page 334).  5. Use the information on the Drive Details screen and the DLM report to  troubleshoot drive problems (see Troubleshooting Drives on page 413).  If the drive is in an error state, contact Spectra Logic Technical Support  (see Contacting Spectra Logic on page 7). November 2020 User Guide—Spectra TFinity Library...

  • Page 168: View The Teraporter Status Information

    TeraPorter(s) and the two isolating service bays, if included.  Note: The service bay is the area at the outer end of a service frame  where the TeraPorter is parked during service operations.  Starting with BlueScale12.8.04, a non‐isolating service frame  configuration is available that replaces the right and left service  frame with media expansion frames (see Service Frames on  page 41).  The tabbed Robotics Status screen provides detailed information about  each TeraPorter and its service bay, if included. The Robotics Status screen  also provides options for moving a TeraPorter into service position, either  in the service bay of a service frame or in the exclusion zone of a right or  left media expansion frame, and closing the safety door in a service frame. Use the following steps to view the status of the TeraPorter(s) and service  bays. 1. Log into the library. 2. From the toolbar menu, select General > General Status to display the  library’s General Status screen. When you move the cursor over Robotics in the graphic, it changes to  highlight the robotics, as shown in Figure 96. Figure 96 The General Status screen showing the robotics. November 2020 User Guide—Spectra TFinity Library...
  • Page 169 3. Click Robotics to display the Robotics Status screen. Note: See System Status Icon on page 90 for a description of the status  icons that appear on this screen. Figure 97 The Robotics Status screen. The Robotics Status screen contains three tabs:  The Robots tab shows general status information about the  TeraPorter(s) (robots).   The icon in the upper right corner shows the status of the  Notes: robotics power supply.  The Begin Service button prepares the TeraPorter for service.  It is only present if you log into the library as a superuser or  administrator from the library’s operator panel.  Do not select Begin Service unless you have been instructed  to do so by Spectra Logic Technical Support. The TeraPorter  can only be serviced by a Spectra‐certified service provider.  The Service Frames tab only displays if the library has isolating  service frames. It shows information about the two service frames.  The Tools tab is not currently used. November 2020 User Guide—Spectra TFinity Library...
  • Page 170 Figure 98 The Robot Details screen. 5. Click Previous to return to the Robotics Status screen. 6. Select the Service Frames tab to view the status of the two service  frames. Figure 99 The Robotics Status screen.  See System Status Icon on page 90 for a description of the  Notes: status icons that appear on this screen.  The Service Frames tab does not display if the library has  non‐isolating service frames.  The Close Door button disengages the solenoid lock on the  service bay safety door so that it can be closed. It is only  present if you log into a library with service frames as a  superuser or administrator from the library’s operator panel.  Do not select Close Door unless you have been instructed to  do so by Spectra Logic Technical Support.  November 2020 User Guide—Spectra TFinity Library...

  • Page 171: View A Partition's World Wide Name

    View a Partition’s World Wide Name 7. Click Details on the Service Frames tab to view detailed information  about the selected service bay. Figure 100 The Service Frame Details screen. 8. Click Previous to return to the Robotics Status screen. 9. Select any option on the Toolbar menu to exit the Robotic Status screen. View a Partition’s World Wide Name When monitoring connections to multiple libraries through a Fibre  Channel switch, knowing the World Wide Name (WWN) for a storage  partition is useful for identifying a particular library. Note: From the Fibre Channel switch, each storage partition defined in  the library appears as an independent library connected to the  Fibre Channel arbitrated loop or fabric. November 2020 User Guide—Spectra TFinity Library...
  • Page 172 Chapter 5 — Operating the Library View a Partition’s World Wide Name To view the WWN for each storage partition configured in the library,  select Configuration > Partitions.The Shared Library Services screen  displays. Note: If multiple RIMs are configured as exporting controllers in a  partition, there are multiple WWNs for the partition. Click  Summary to display the Partition Settings screen, which lists all  of the WWNs.  Figure 101 The WWN assigned to the partition. See World Wide Names for Partitions on page 73 for detailed information  about the partition’s WWN. November 2020 User Guide—Spectra TFinity Library...

  • Page 173: Use The Bluescale Vision Camera

    BlueScale Vision camera connector Media Expansion Frame BlueScale Vision camera connector Figure 102 Location of the BlueScale Vision camera connector. 2. Connect to the BlueScale Vision viewer.  Using the Camera Icon a. Using a remote connection, log into the library’s BlueScale web  interface using a web browser. Note: The software included with the black camera requires  ® ActiveX  to view the streaming video and controls. You  must use Internet Explorer or see Streaming video and  camera controls do not work for the library camera on  page 365 for alternate solutions. November 2020 User Guide—Spectra TFinity Library...
  • Page 174 Note: The software included with the black camera requires  ® ActiveX  to view the streaming video and controls. You  must use Internet Explorer or see Streaming video and  camera controls do not work for the library camera on  page 365 for alternate solutions. 3. The start page for the BlueScale Vision viewer opens. Note: Depending on the firmware of the black camera, you may need  to log into the camera. The default username is root. The default  password is Spectra123.  Figure 104 The white BlueScale Vision camera Figure 105 The black BlueScale Vision camera viewer start page. viewer start page. November 2020 User Guide—Spectra TFinity Library...
  • Page 175 Select View Video on the start page to see the camera’s view of the library’s  interior. Figure 106 The interior of the library as viewed by the BlueScale Vision camera. The buttons on the screen let you control the motion of the camera lens. Note: There may be a short delay after you click on the icon for the  desired motion. Wait a couple of seconds for the camera to  respond instead of clicking again. Button Function Moves the camera lens through the Preset positions in the  sequence defined by the Camera Administrator. Pans the camera lens from left to right. Moves the camera lens to the Motion Detection Preset position. Points the camera lens to the position corresponding to the arrow  on the button.  Read the BlueScale Vision Camera User Guide for detailed information about  configuring and using the BlueScale Vision camera. This guide also  describes installing and using the camera’s Viewing/Recording Utility. November 2020 User Guide—Spectra TFinity Library...
  • Page 176 Figure 107 The interior of the library as viewed by the BlueScale Vision camera. The buttons on the screen let you control the viewing area. The following  table describes the most commonly used buttons. There may be a short delay after you click on the icon for the  Note: desired change. Wait a couple of seconds for the camera to  respond instead of clicking again. Button Function Moves the camera view of a zoomed image in the direction  corresponding to the arrow on the button. These button only operate  after the camera view has been zoomed in. Click the home button in  the center of the position arrows to return to the default view. Zooms in and out. Click the home button, in the center of the  position arrows, to return to the default view. Captures and saves still images. The captured images are  displayed in a pop‐up window. Starts recording a video clip to your computer in MP4 file format.  Ends recording. Read the Vivotek FD8361 Fixed Dome Network Camera User’s Manual for  detailed information about the remaining buttons and configuring and  using the BlueScale Vision camera. November 2020 User Guide—Spectra TFinity Library...

  • Page 177: Using Ausb Device

    After connecting a USB device, allow time for the device to mount before Important continuing. Do not leave a USB device plugged into the library control module indefinitely, Important unless specifically directed to do so by Spectra Logic Technical Support. One Spectra Logic USB device is shipped with the library, but most types  of USB devices work.  The library only recognizes FAT-formatted, not NTFS-formatted, USB devices. Important If you are unable to access a USB device from the library, remove it and use a different one.

  • Page 178: Connect A Usb Device To The Library

    Use the following steps to connect a USB device to the library. 1. Locate the USB port you want to use. 2. Plug the USB device into the USB port and allow time for the device to  mount.   Library operator panel USB port USB ports Figure 108 Location of the USB port on the library operator panel and the LCM. November 2020 User Guide—Spectra TFinity Library...

  • Page 179: Controlling The Interior Lights

    1. Log into the library with superuser or administrator privileges. 2. From the toolbar menu, select Maintenance > Tools to display the  Maintenance Tools screen.  Figure 109 The Maintenance Tools screen. 3. Select Utilities. The Utilities screen displays. 4. Scroll down and select Turn Interior Lights Off. The Utilities screen  refreshes to show a description of the Turn Interior Lights Off utility. Figure 110 The Utilities screen. 5. Select Run Utility to turn off the LED light panels in the library. 6. To turn the interior lights on again, repeat Step 1 through Step 5, using  the Turn Interior Lights On utility. November 2020 User Guide—Spectra TFinity Library...

  • Page 180: Chapter 6 - Configuring And Managing Partitions

    HAPTER Configuring and Managing Partitions This chapter describes how to use the BlueScale partition wizard to  configure and manage partitions in the library. Topic Partition Configuration Overview page 181 Partition Types and Requirements page 181 Preparing to Configure Partitions page 185 Creating a Cleaning Partition page 187 Define the Initial Cleaning Partition Settings page 187 Creating a Storage Partition page 189 Define the Initial Storage Partition Settings page 189 Enable or Disable SlotIQ page 193 Select Barcode Options page 193 Select the Robotic Control Path page 195 Assign Global Spare Drives page 196 Allocate Chambers and Drives page 198 Enable and Configure MLM PreScan and PostScan page 201 Select the Encryption Mode page 204 Configure the Drive Fibre Channel Addressing page 207 Specify the Partition Users page 208 Configure the Robotic Path Visibility page 208 Configure the Port Addressing for the Controllers...

  • Page 181: Partition

    Partition Types and Requirements The library supports two types of partitions: storage partitions and  cleaning partitions. When configuring partitions, keep in mind the  requirements in the following sections. Global Considerations The following information applies to both cleaning and storage partitions. User Privilege Requirements Only users with superuser or administrator  privileges can create or modify partitions. Background operations You cannot create, modify, or delete a partition if  the library is actively running a Media Auto Discovery, PreScan, or  PostScan operation, or if the library is performing certain other  background processes (for example, importing or exporting magazines  using the bulk TAP or updating drive firmware using the Update Drive  Firmware wizard).  If you do not want to wait for a Media Auto Discovery, PreScan, or  PostScan operation to complete, you can stop the Media Auto Discovery or  PreScan operation or pause the PostScan operation. For other background  operations, wait for the process to complete.  To stop Media Auto Discovery or PreScan, click Stop Discovery on the  Media Lifecycle Management Tools screen (see Stop the Discovery  Process on page 306).  To pause PostScan for one hour, click Pause PostScan on the Media  Lifecycle Management Tools screen (see Pause the PostScan Process on  page 315). November 2020 User Guide—Spectra TFinity Library...
  • Page 182  The cleaning cartridges used in a cleaning partition must be stored in  specially labeled Maintenance TeraPack magazines.  If you do not configure a cleaning partition and associate it with the  storage partitions, you must use your storage management software to  perform the cleaning or use the BlueScale user interface to manually  move a cleaning cartridge to the drive that needs cleaning (see  Manually Cleaning a Drive on page 469).  If you configure a Global Spare drive for a partition, it is cleaned using  a cleaning cartridge stored in the cleaning partition. If a cleaning  partition is not associated with the storage partition, the Global Spare  drive must be cleaned manually (see Manually Cleaning a Drive on  page 469). November 2020 User Guide—Spectra TFinity Library...
  • Page 183  When using multiple tape technology generations, Spectra Logic  strongly recommends configuring separate partitions for each  generation.   When using both Fibre Channel and SAS drives in the library, the  different drive interface types must be in separate partitions.  Chamber Availability — The number of chambers available for a  storage partition depends on how many chambers in the library are  licensed, how many chambers are used by other partitions, and  whether or not Thin Provisioning is enabled.   If Thin Provisioning is not enabled, the library automatically makes  any licensed chambers that are not already configured for use in  another partition available to be configured in the new partition. If  all of the licensed chambers in your library are already assigned to  existing partitions, you must modify one or more partitions to make  chambers available for creating a new partition (see Modifying an  Existing Partition on page 220). You may also be able to license more  chambers or make hardware upgrades that increase the storage  capacity of the library (see Hardware Expansion and Upgrades on  page 526).  If Thin Provisioning is enabled, up to a combined total of 60,000  elements, including storage slots (not chambers), entry/exit slots  (not chambers), and drives are available for each partition, no  matter how many chambers are licensed or already assigned to  existing partitions. Using Thin Provisioning, it is possible for the  combined configured number of storage slots in all partitions to  exceed the licensed or physically available number of slots. Empty  slots are inaccessible elements until a TeraPack magazine is  imported into a partition. At that time, the slots are made accessible  to only the partition into which the magazine was imported.  November 2020 User Guide—Spectra TFinity Library...
  • Page 184  Cleaning partitions do not require an SLS activation key and  Notes: do not count toward the partition maximum.  The more partitions in a library, the longer each move can  take. If move requests can be sent to several partitions at  once, you may need to increase the timeout setting in your  storage management software.  Restrictions on Exporters — Each partition is exported by a RIM.  With BlueScale12.7.00 to BlueScale 12.8.01.04, the maximum number  of physical exporting devices (RIMs) supported by the library is six.  If the library contains RIMs in excess of the six exporters, the  additional RIMs can be used for failover (see Controller Failover on  page 78).  With BlueScale12.8.03 or later, the maximum number of physical  exporting devices (RIMs or drives) supported by the library is 12. A single RIM can export up to eight partitions, but still only  Note: count as one exporter; a single RIM2 can export up to 16  partitions, but still only count as one exporter.  If the library has Thin Provisioning enabled, a single RIM can export  60,000 elements. A single RIM2 does not have this limit.  If desired, you can configure multiple exporting controllers to a  single partition and use your host software to export the same  changer interface over the controllers to provide redundancy. November 2020 User Guide—Spectra TFinity Library...

  • Page 185: Preparing To Configure Partitions

    Global Spares Determine which drives to designate as Global Spares if you plan to use this  feature. See Assign Global Spare Drives on page 196 for detailed information  about the requirements for using Global Spares.  Important: If you plan to use one of the PostScan features that uses a Global Spare, one or more Global Spare drives must be configured for the partition. Note: SAS drives cannot be configured as Global Spares. November 2020 User Guide—Spectra TFinity Library...
  • Page 186  With BlueScale12.7.03 to BlueScale12.8.01.04, the maximum number of  exporters supported by the library is six. A single RIM can export up to eight  partitions, but still only count as one exporter; a single RIM2 can export up to  16 partitions, but still only count as one exporter.  With BlueScale12.8.03 and later, the maximum number of exporters  supported by the library is 12.   A single RIM can export up to eight partitions, but still only count as one  exporter; a single RIM2 can export up to 16 partitions, but still only count as  one exporter. Controller (RIM) Decide what port addressing (soft addressing or Loop ID) and Fibre mode  port addressing (Loop, Fabric, or Auto‐negotiate) each port on the controller uses. If you select  soft addressing, each Fibre Channel port is assigned a unique address when it  connects to the Fibre Channel arbitrated loop, fabric, or SAN. If you do not use  soft addressing, each port uses the fixed Loop ID you set.  Direct-attached For each Fibre Channel drive, decide whether to use soft addressing or an  Fibre Channel drive assigned Loop ID. If you select soft addressing, each Fibre Channel port is  addressing identified by an address assigned to the drive when it connects to the Fibre  Channel arbitrated loop, fabric, or SAN. If you do not use soft addressing, each  port uses the fixed Loop ID you set. November 2020 User Guide—Spectra TFinity Library...

  • Page 187: Creating A Cleaning Partition

    Define the Initial Cleaning Partition Settings 1. Log in as a user with superuser or administrator privileges. 2. From the toolbar menu, select Configuration > Partitions to display the  Shared Library Services screen.  If one or more partitions are already created, the existing partitions  are listed in alphabetical order. Click New to display the Name and  Media Type screen. If the New button is not displayed then all chambers in the  Note: library are allocated. You need to delete a partition or edit  an existing partition to free up chambers, or make  hardware upgrades that increase the storage capacity of  the library before you can create another partition. Figure 111 Click New on the Shared Library Services screen to begin creating the cleaning partition. November 2020 User Guide—Spectra TFinity Library...
  • Page 188 Figure 113 Enter a name for the partition and select LTO Clean or TS11x0 Clean to create a cleaning partition. For this field... Do the following... Name Enter a unique, descriptive name to identify the partition as a cleaning  partition. Names can be any length and can include @ ‐ _ /. and the space  character. Partition names over 32 characters causes a scroll bar to display on  some screens and are not recommended. The default name for a cleaning partition is “Cleaning n”, where n is a  Note: number. The partition names are listed alphabetically on many of the BlueScale  screens. If you want the cleaning partitions to be listed after the storage  partitions, precede the name with a “z” or “_”.  Media Type Select LTO Clean or TS11x0 Clean to create a cleaning partition. November 2020 User Guide—Spectra TFinity Library...

  • Page 189: Define The Initial Storage Partition Settings

    Components not configured in a partition may not display in the BlueScale Important interface for a few minutes after library initialization. Automatically Create a Partition Use the following steps to have the  BlueScale partition wizard automatically create a single storage partition.  The partition uses all installed drives, has a single chamber assigned to the  entry/exit pool, and has all or most of the remaining licensed chambers  assigned to the storage pool. If the entire library is licensed, one chamber  per frame is left out of the partition to optimize tape movements.  1. Log in as a user with superuser or administrator privileges. 2. From the toolbar menu, select Configuration > Partitions to display the  Shared Library Services screen. November 2020 User Guide—Spectra TFinity Library...
  • Page 190  If you want to use Auto Drive Clean with the partition and  the library does not contain unlicensed chambers, you need  to modify the partition after it is created to remove some of  the chambers assigned to it so that you can create a cleaning  partition.  If you want to use the Global Spare option with the partition,  you need to modify the partition after it is created to  unassign one or more of the drives that were automatically  assigned to the partition, and then reassign those drives as  Global Spares.  If you want to use encryption with the partition, you need to  modify the partition after it is created to enable encryption  (see the Spectra Tape Libraries Encryption User Guide).  If the library includes a bulk TAP for importing and  exporting magazines, you may want to modify the partition  after it is created to reassign some of the chambers assigned  to the storage pool to provide additional chambers in the  entry/exit pool. Continue with Confirming and Saving the Partition Settings on  page 211. Manually Create a Partition Use the following steps to create a storage  partition using the partition wizard. 1. Log in as a user with superuser or administrator privileges. If you want  to configure encryption in the partition, you must also log in as an  encryption user (see the Spectra Tape Libraries Encryption User Guide for  more details). November 2020 User Guide—Spectra TFinity Library...
  • Page 191 Figure 115 Click New on the Shared Library Services screen to begin creating the storage partition.  If the library does not currently have any partitions configured,  select Manually create a partition and click New to display the Name  and Media Type screen. Figure 116 Select Manually create a partition on the Shared Library Services screen when there are no partitions. November 2020 User Guide—Spectra TFinity Library...

  • Page 192: Configure Advanced Settings

    Chapter 6 — Configuring and Managing Partitions Configure Advanced Settings Configure Advanced Settings If necessary, click Advanced to configure advanced partition settings. See  Configure Advanced Partition Settings on page 214 for a description of the  advanced options and instructions for configuring them. Advanced partition settings should only be used when recommended by Spectra Caution Logic Technical Support. Otherwise, continue with Enter Storage Partition Name and Media Type. Enter Storage Partition Name and Media Type Enter a name for the storage partition and select the media type.

  • Page 193: Enable Or Disable Slotiq

    Verification is enabled. 1. From the Name and Media Type screen, click Next. The SlotIQ screen  displays. Figure 118 Enable or disable SlotIQ. 2. Select Default or Enable SlotIQ. Select Barcode Options Choose the barcode label options for the partition. Spectra Certified data  cartridges with standard barcode labels use a barcode with eight human‐ readable characters followed by a checksum character that is not  human‐readable.   By default, the library:  Expects barcode labels with checksums (that is, it treats the right‐ most character as a checksum character).  Uses the checksum character to validate the barcode.  Reports up to 16 characters but does not report the checksum  character. Note: If you change the barcode options for a partition, the library will  report a tape mismatch error when tape cartridges previously  discovered by MLM are loaded into a drive. November 2020 User Guide—Spectra TFinity Library...
  • Page 194 For example, if the barcode is 1234567L2 and you configure the library to report  only the five left‐most characters, the library reports the barcode as 12345. Important: Be careful when specifying the number of left-most characters to report. You may end up with duplicate barcodes reported. For example, 12345XXXL2 and 12345ABCL3 are both reported as 12345. November 2020 User Guide—Spectra TFinity Library...

  • Page 195: Select The Robotic Control Path

    Select the Robotic Control Path Controllers (RIMs) in the library are used to provide the robotic control  path for the partition. The controller “exports” the partition to the hosts,  receiving and processing the robotic motion commands sent from the host  to move tapes.   A RIM is identified as an F‐QIP in the Robotic Control Path  Notes: screen and other screens that reference the controllers. See  RIM Identifiers on page 69 for additional information about  the RIM identifier.  You can select multiple exporting controllers (RIMs) for a  partition and use your host software to either export the  same changer interface over the controllers to provide  redundancy, or send multiple moves to the partition which  are analyzed by MediaIQ so that the moves are processed in  the most efficient way.  If a partition uses multiple exporting controllers, the  partition cannot use QuickScan.  For BlueScale12.7.03 through BlueScale12.8.01.04, the  maximum number of exporters supported by the library is  six.   For BlueScale12.8.03 and later, the maximum number of  exporters supported by the library is 12.  A single RIM can export up to eight partitions, but still only  count as one exporter; a single RIM2 can export up to 16  partitions, but still only count as one exporter. November 2020 User Guide—Spectra TFinity Library...

  • Page 196: Assign Global Spare Drives

    Assign Global Spare Drives The Global Spare option lets you remotely substitute a working drive for a  failed one using a spare drive in the library. Having a Global Spare drive in  the library lets you continue your backup operations and replace the failed  drive the next time you are physically present at the library. See Using a  Global Spare Drive on page 403 for instructions on how to use the Global  Spare drive in place of a failed drive. Requirements Before you can configure the Global Spare option, the  following requirements must be met:  The partition must use direct‐attached Fibre Channel LTO or TS11xx  technology drives. SAS drives are not supported as Global Spares.  In addition to the drives assigned to the partition for use by the host  software, the library must have direct‐attached Fibre Channel drives  available for use as spares in the partition.  All of the drives in a partition with a Global Spare must match the  technology and generation of the Global Spare.  The drives that are configured as Global Spares must be connected to  the same Fibre Channel arbitrated loop or fabric as the drives they  would replace. You may need to reconfigure your switch to access the  Global Spare drive. November 2020 User Guide—Spectra TFinity Library...
  • Page 197 Global Spares, including drives already selected as controllers.  Although a Global Spare drive can be shared by multiple partitions, the  drive can only be used by one partition at a time. To ensure that each  partition has access to a Global Spare when needed, configure one or  more dedicated Global Spare drives for each partition.  If you do not currently have a drive that can be used as a Global Spare  installed in the library, but install one later, you can edit the partition to  configure Global Spares. PostScan Requirements If you plan to use one of the MLM PostScan  features that requires a Global Spare drive, you must configure at least one  Global Spare drive for the partition. Keep in mind that when the PostScan process starts, it “owns” the Global  Spare drive it is using until all of the cartridges in the PostScan queue are  processed (unless you pause the PostScan operation as described in Pause  the PostScan Process on page 315). If a shared Global Spare drive is being  used for PostScan it is not available for use as a spare. Configuring one or  more dedicated Global Spare drives for each partition that uses PostScan is  highly recommended. Note: See Using PostScan on page 307 for information about the  PostScan feature. Configuration Process Use the following steps to configure one or more  Global Spare drives for the partition.  1. From the Robotic Control Path screen, click Next. The Spare Drives  screen lists the drives that are available for use as Global Spares.  If you do not want to configure spare drives, click Next again and skip  to Allocate Chambers and Drives on page 198. November 2020 User Guide—Spectra TFinity Library...

  • Page 198: Allocate Chambers And Drives

    Allocate Chambers and Drives 2. Select one or more of the available drives to be designated as spares.  Drives that cannot be used as spares are grayed out. Figure 121 Select the drives you want to use as Global Spares. Allocate Chambers and Drives Use the following steps to allocate chambers and drives for the partition. In a library with multiple partitions, optimize performance by  Note: assigning drives to the partition using the following best  practices:  Assign drives physically located in the same vertical column  to one partition; when possible, do not use drives from one  vertical column in different partitions.  If the number of drives needed in the partition is greater than  the number of drives in a single column, use drives in  adjacent columns. November 2020 User Guide—Spectra TFinity Library...
  • Page 199 2. Complete the following information in the Chambers and Drives  screen. For this field... Do the following... Storage Chambers Enter the number of storage chambers to assign to the storage pool for this  partition. If Thin Provisioning is not enabled in the library, the screen displays  how many chambers are available for the partition. If Thin Provisioning is  enabled, the screen displays how many elements (storage slots + entry/exit slots  + drives) are allowed. Notes:  Each chamber accommodates one TeraPack magazine. Each magazine has  slots for either ten LTO cartridges or nine TS11xx technology cartridges.  If Thin Provisioning is enabled it is possible for the combined configured  number of storage slots in all partitions to exceed the licensed or physically  available number of slots.  If Thin Provisioning is not enabled:  If you plan to create multiple partitions, be sure to reserve enough  chambers to configure the other partitions.  If you licensed all of the chambers in the library and want to use a cleaning  partition, be sure to reserve enough chambers for the cleaning partition. If  you did not license all of the chambers in the library, the unlicensed  chambers are available for use in cleaning partitions. November 2020 User Guide—Spectra TFinity Library...
  • Page 200  It is useful for the entry/exit pool to be larger than the expected import/export  operations you plan to do on a daily or weekly basis. If you plan to use a bulk  TAP for importing or exporting multiple magazines, you may want to assign  14 chambers to the entry/exit pool.  The cartridges stored in the entry/exit pool are not accessible to the storage  management software for writing or reading data. Drives Select the drives to be dedicated to this partition. The check boxes for any  installed drives that cannot be used in the partition are grayed out.   You cannot use Fibre Channel and SAS drives in the same partition.  If you enabled Global Spares (see Assign Global Spare Drives on page 196),  you can only select direct‐attached Fibre Channel drives of the same  generation as the Global Spare drive assigned to the partition.  If you plan to mix multiple generations of LTO cartridges in the same  partition, make sure that the drives in the partition are compatible with every  generation of data cartridge in the partition (see LTO Read/Write  Compatibility on page 550 for compatibility information).  Cleaning Partition Select the name of the cleaning partition to be used for the drives in the storage  partition. Associating a cleaning partition with the storage partition enables the  Auto Drive Clean feature for the partition. If you do not want to enable Auto  Drive Clean, select None. Note: The option to select a cleaning partition is only available if you  previously configured a cleaning partition that uses the same type of media as  the storage partition (see Creating a Cleaning Partition on page 187). If you  create a cleaning partition later, edit the storage partition to associate the  cleaning partition with it. November 2020 User Guide—Spectra TFinity Library...

  • Page 201: Enable And Configure Mlm Prescan And Postscan

    Fibre Channel columns TS1150 Technology,  4470 or later 460E or later 460E or later 460E or later see previous  Fibre Channel columns TS1155 Technology,  available available available available 47A2 or later Fibre Channel TS1160 Technology,  available available available available 544F or later Fibre Channel November 2020 User Guide—Spectra TFinity Library...
  • Page 202 Figure 125 The Media Verification screen when the partition uses LTO-4 drives. the partition uses LTO-5 and later generation drives. 2. Enable and configure the PreScan and PostScan options for the  partition.  Selecting any of the PostScan triggers automatically enables  Notes: the selected PostScan option for the partition.  If you enable PostScan, the options for SKLM or KMIP  Encryption are not available when you get to the Encryption  screen.  The automatic PostScan operation configured on this screen  only verifies MLM‐enabled cartridges. If your partition uses  cartridges that are not MLM‐enabled, you must add them to  the PostScan queue manually (see Request a Manual  PostScan on page 313). November 2020 User Guide—Spectra TFinity Library...
  • Page 203  QuickScan using Global Spares is only available if the partition  uses LTO‐5 or later generation Fibre Channel drives or TS11xx  technology drives. PostScan Triggers Enables PostScan and configures one or more triggers. Disabled   Verify After Time — Add the cartridges in the partition to the  (cleared) automatic PostScan queue after the specified number of days  have passed since the last scan. Enter the number of days in the  Days field.  Verify After Write — Add a cartridge to the automatic PostScan  queue each time data is written to it.  Verify After Read — Add a cartridge to the automatic PostScan  queue each time data is read from it. Note: Selecting any of these triggers automatically enables the  selected PostScan option. November 2020 User Guide—Spectra TFinity Library...

  • Page 204: Select The Encryption Mode

     If the storage partition uses LTO‐5 or later generation drives or TS11xx  technology drives and you configured a Spectra SKLM server, you can  enable Spectra SKLM encryption key management for the partition. To use Spectra SKLM encryption key management with your library, all LTO-5 drives Important in the encrypted partition must use firmware version C7RC or later. LTO-6 and later drives, and TS11xx technology drives can use any firmware supported by the library.
  • Page 205 TS1160 technology drives must use firmware version 544F or later  See the Spectra Tape Libraries Encryption User Guide for  Notes: detailed instructions about configuring and using encryption  in the library.  Any options that are not supported for the partition you are  currently configuring are grayed out.  You can only use one type of encryption in a partition.  You can only configure KMIP encryption or Spectra SKLM  encryption, not both.  KMIP encryption and Spectra SKLM encryption are not  compatible with PostScan. Do not enable PostScan for the  partition if you want to use KMIP encryption or Spectra  SKLM encryption.  Spectra SKLM key management, KMIP encryption, and  BlueScale encryption are not compatible with each other.  Data encrypted using one type of encryption key  management cannot be decrypted using another.  BlueScale Encryption is not supported for partitions with  TS11xx technology drives.  November 2020 User Guide—Spectra TFinity Library...
  • Page 206 Figure 126 Select whether to use encryption in the partition. Select the type of encryption you want to enable. See the Spectra Tape  Libraries Encryption User Guide for detailed instructions. Encryption Option Description No Encryption Turns off encryption. None of the data in the partition is encrypted. Turns on Spectra SKLM Encryption key management for drive‐based  Spectra SKLM Encryption encryption using direct‐attached LTO‐5 and later generation drives or TS11xx  technology drives. Note: If PostScan is enabled for the partition, do not select Spectra SKLM  Encryption. KMIP Encryption- Turns on KMIP encryption key management for drive‐based encryption using  Reuse LTO‐6 and later generation drives or TS11xx technology drives. The library  (not shown) reuses KMIP encryption keys when tapes are overwritten. Note: If PostScan is enabled for the partition, do not select KMIP Encryption. November 2020 User Guide—Spectra TFinity Library...

  • Page 207: Configure The Drive Fibre Channel Addressing

    This key is used when encrypting and decrypting data. Then, select none, one, or  up to eight keys to be associated with the partition for decrypting data.  Configure the Drive Fibre Channel Addressing For partitions containing Fibre Channel drives, the Fibre Channel Loop ID  screen configures the Fibre Channel addressing used by each drive in the  partition. In general, you want to select the same type of addressing for  every drive in a partition. SAS tape drives do not have Loop IDs. For partitions with SAS  Note: drives, continue with Specify the Partition Users on page 208. 1. From the MLM Media Verification screen (or the Encryption screen),  click Next. The Fibre Channel Loop ID’s screen displays. Figure 127 Select the type of addressing to be used by the Fibre Channel drives. November 2020 User Guide—Spectra TFinity Library...

  • Page 208: Specify The Partition Users

    Users screen displays. Figure 128 Select which users can access the partition. 2. Select the users who are allowed access to this partition. Only users  who were previously configured can be selected (see Configuring  Library Users on page 103).  All of the users who are configured with operator privileges  Notes: are listed under Allow only. Select one or more of these users  to enable partition‐based security for operators.   If you did not configure additional Operator level users, you  can do so later and then edit the partition to give them access.  Superusers and administrators always have full access to all  partitions. Configure the Robotic Path Visibility Robotic path visibility determines whether one or both of the Fibre  Channel ports on the exporting controller provide the robotic control path  to the TeraPorter(s). November 2020 User Guide—Spectra TFinity Library...

  • Page 209: Configure The Port Addressing For The Controllers

    (partition with multiple exporters shown) 2. Select either one or both ports to provide the robotic control path.  Selecting both ports provides a redundant connection to the  Notes: TeraPorter(s), but requires software that supports two control  paths.   Alternatively, you can use two RIMs and configure controller  failover (see Configure Controller Failover on page 132).  The WWPN of the Fibre Channel port on the exporting  controller is used as the WWN for the partition. See World  Wide Names for Partitions on page 73 for detailed  information about the relationship between the Fibre  Channel port on the exporting controller and WWNs for  partitions. Configure the Port Addressing for the Controllers The RIM you selected to provide the robotic control path for the TeraPorter  is said to “export” the partition to the host. In this context, the RIM is  referred to as the exporting F‐QIP. Use the Exporting F‐QIP Settings screen  to configures the port addresses for the RIM (see Select the Robotic Control  Path on page 195).  November 2020 User Guide—Spectra TFinity Library...
  • Page 210 RIM. 2. Select one of the following combinations for the Address and Fibre Mode:  Use Soft Address and Fabric.  Use Soft Address and Auto-negotiate.  Use Loop ID and Loop. The Loop ID must be between 0 and 125.  Use Loop ID and Auto-negotiate. The Loop ID must be between  0 and 125. Note: If you select Loop as the Fibre Mode, the Fibre Channel switch to  which the RIM is connected may override your settings. If you selected both ports on the Robotics Visibility screen (Configure  the Robotic Path Visibility on page 208), repeat the configuration steps  in this section for the other Fibre Channel port. November 2020 User Guide—Spectra TFinity Library...

  • Page 211: Confirming And Saving The Partition Settings

    Figure 131 The Save Library Configuration screen. 2. Select whether you want to save the current library configuration.  Don’t Save Library Configuration — A backup of the changed library  configuration is not saved.  Save Library Configuration To (highly recommended) — Saves a  backup of the library configuration to the selected destination.  Using this option is highly recommended to ensure that you can  easily restore the previous library configuration, if necessary. Select whether to save the library configuration file to a USB device  or to email it to an already‐configured mail recipient (see Configure  Mail Users on page 120). Do not use the default autosupport@spectralogic.com email  Note: recipient. Spectra Logic does not save emailed configuration files  unless they are specifically requested for troubleshooting. November 2020 User Guide—Spectra TFinity Library...
  • Page 212 Global Spare and a cleaning partition. 4. Review the information on the screen and confirm that all settings are  correct for this partition’s configuration.  If the configuration information is correct, proceed to Step 5 on  page 213.  If the configuration information is not correct, do one of the  following:  Click Previous to move backward through the configuration  screens until you reach the settings that need correcting. As you  move backward through the configuration screens, the values  reset to their default values. After you reach the desired screen  and make the necessary changes, click Next to advance through  the screens and re‐enter the necessary information until you  return to the Save Partition screen. If the screen requiring the correction is toward the  Note: beginning of the configuration process, it may be easiest  to click Cancel and repeat the entire configuration  process.   Click Cancel to configure the partition again from the beginning. November 2020 User Guide—Spectra TFinity Library...
  • Page 213 Figure 134 The Shared Library Services showing a cleaning partition and storage partitions.  If you assigned a cleaning partition to the storage partition,  Notes: the partition icon changes as shown in Figure 134.  When you save the partition, the library automatically  generates a configuration backup file and saves it to the  memory card in the LCM. This backup file contains the  library configuration, the MLM and DLM databases, and any  BlueScale encryption keys that are currently stored in the  library.  If you configured the email option for the automatically  generated backup file, the library sends an email with the  backup file attached to the specified recipient (see Enable  Email for the Auto Configuration Save File on page 122). 6. To configure another storage partition, repeat the entire configuration  process, beginning with Creating a Storage Partition on page 189. To configure another cleaning partition, repeat the entire configuration  process, beginning with Creating a Cleaning Partition on page 187. November 2020 User Guide—Spectra TFinity Library...

  • Page 214: Configure Advanced Partition Settings

    Chapter 6 — Configuring and Managing Partitions Configuring Emulation ONFIGURE DVANCED ARTITION ETTINGS The Advanced Partition Settings screen allows you to enable library  emulation, Soft Load for drives, returning zone information in Read  Element Status, and Time‐based Access Order System (TAOS). Advanced partition settings should only be used when recommended by Spectra Caution Logic Technical Support. Configuring Emulation Overview The library identifies itself as “SPECTRA PYTHON” in  response to a SCSI Inquiry command. If your storage management  software or operating system does not specifically support one of the  Spectra Logic libraries that identifies itself as “SPECTRA PYTHON,” you  can configure one or more partitions to emulate another type of library.  Because most storage management software is certified for one or more of ...
  • Page 215 The default setting is SPECTRA PYTHON. Note: 6. If you want the SCSI Read Element Status command response to  include Media Domain, Media Type, Drive Domain, and Drive Type,  select Include tape generation in Read Element Status. See the Spectra  Tape Libraries SCSI Developer’s Guide for more information. Note: You cannot use both Include tape generation in Read Element Status and Enable media zone information (see Enable Media  Zoning on page 217) at the same time. 7. Click Next. The Robotic Control Path screen displays listing the RIMs  currently installed in the library. The Robotic Control Path screen is the beginning of a series of  configuration screens. The sequence of steps and screens matches those  described in Creating a Storage Partition on page 189. November 2020 User Guide—Spectra TFinity Library...

  • Page 216: Enable Soft Load

    Chapter 6 — Configuring and Managing Partitions Enable Soft Load Enable Soft Load The Soft Load feature uses the drives soft load (or auto load) functionality  to improve library performance. Soft Load requires that the library have  high performance transporters and that the partition use TS11xx  technology or LTO‐5 or later generation drives.  Soft Load should only be used when recommended by Spectra Logic Technical Important Support. User Privilege Requirements Only a user with superuser or administrator  privileges can configure Soft Load.  Configure Soft Load Use the following steps to configure a new or existing  partition to use Soft Load.

  • Page 217: Enable Media Zoning

    Media Zoning should only be used when recommended by Spectra Logic Technical Important Support. Important Media Zoning is only compatible with RIM2 controllers. Important Media Zoning can only be used in a single partition library.

  • Page 218: Enable Time-Based Access Order System (Taos)

    Important TAOS should only be used when recommended by Spectra Logic Technical Support. See the Spectra Tape Libraries SCSI Developer’s Guide for details on the host Important interaction with TAOS enabled. Important TAOS is supported for LTO-7 and later generation drives only.
  • Page 219 User Privilege Requirements Only a user with superuser or administrator  privileges can configure TAOS.  Configure TAOS Use the following steps to configure the partition to  respond to Generate Time‐Based Access Order System commands and  Receive Time‐Based Access Order System commands. 1. Log in as a user with superuser or administrator privileges. 2. From the toolbar menu, select Configuration > Partitions. The Shared  Library Services screen displays. 3. Click Edit to modify an existing partition or New to create a new  partition. The Name and Media Type screen displays (see Figure 117 on  page 192). 4. Click Advanced. The Advanced Partition Settings screen displays. Figure 138 Enable TAOS. 5. Select Enable TAOS. 6. Click Next. The Robotic Control Path screen displays. The Robotic Control Path screen is the beginning of a series of  configuration screens. The sequence of steps and screens matches those  described in Creating a Storage Partition on page 189. November 2020 User Guide—Spectra TFinity Library...

  • Page 220: Modifying An Existing Partition

     Rename Partition — If you want to rename the partition, you need to  modify it in the Name and Media Type screen.  Disable PreScan or Change the PostScan Settings — If you want to  change the settings that you chose (to take advantage of a new Global  Spare drive, for example), you need to select a different setting in the  MLM Media Verification screen.  Enable or Disable Encryption  —   I f you need to modify encryption  settings for the partition, you need to log in as an encryption user and  make the necessary changes.  Adding Additional Exporting Controllers  —   I f a partition is configured  with one exporting controller, and you want to add additional  controllers to export the library, you need to edit the partition and select  the additional controllers. November 2020 User Guide—Spectra TFinity Library...
  • Page 221 Configuration Save file, an email containing the updated library  configuration, the MLM and DLM databases, and any BlueScale  encryption keys stored in the library, are sent to the specified recipient (see  Enable Email for the Auto Configuration Save File on page 122). Do not use the default autosupport@spectralogic.com email  Note: recipient. Spectra Logic does not save emailed configuration files  unless they are specifically requested for troubleshooting. Modify a Partition Use the following steps to modify an existing partition. 1. Log into the library as a user with superuser or administrator  privileges. 2. Select Maintenance > MLM to display the Media Lifecycle  Management Tools screen. If Media Auto Discovery, PreScan, or  PostScan is running (as indicated by the presence of a Stop Discovery or  Pause PostScan button, respectively), do the following:  Click Stop Discovery to temporarily stop Media Auto Discovery or  PreScan (see Figure 184 on page 306).  Click Pause PostScan to pause the PostScan for one hour (see  Figure 187 on page 315). November 2020 User Guide—Spectra TFinity Library...
  • Page 222 Figure 139 Log into the Encryption feature if you need to change the encryption setting for the partition. a. Type the encryption user password, if one is set. Otherwise, leave  the password blank. b. Click OK to display the Encryption Configuration screen. After you  log into the encryption feature, you can modify the encryption  settings for the partition (see Select the Encryption Mode on  page 204).  4. From the toolbar menu, select Configuration > Partitions to begin the  partition configuration process. The Shared Library Services screen  displays. Figure 140 The Shared Library Services screen. November 2020 User Guide—Spectra TFinity Library...
  • Page 223 Figure 142 The Name and Media Type screen  Figure 143 The Name and Media Type screen for  for a storage partition. a cleaning partition. 6. The Name and Media Type screen is the beginning of a series of  configuration screens. Depending on the type of partition you are  modifying, choose one of the following:  To modify a cleaning partition, see Creating a Cleaning Partition on  page 187.  To modify a storage partition, see Creating a Storage Partition on  page 189. November 2020 User Guide—Spectra TFinity Library...

  • Page 224: Deleting A Partition

     If the storage partition is configured to use BlueScale encryption, make  sure that you export the BlueScale encryption key for any cartridges  that were in the partition (see the Spectra Tape Libraries Encryption User  Guide). The encryption key is required in order to access the data on the  cartridges at a later date.  If you plan to delete a cleaning partition, edit any storage partitions that  use the cleaning partition to unassociate the cleaning partition from the  storage partition, otherwise, the delete fails. Auto Configuration Save When you delete a partition, the library  automatically generates a configuration backup file and saves it to the  memory card in the LCM. If you configured the email option for the Auto  Configuration Save file, an email with the backup file as an attachment is  sent to the specified recipient (see Enable Email for the Auto Configuration  Save File on page 122). Note: Do not use the default autosupport@spectralogic.com email  recipient. Spectra Logic does not save emailed configuration files  unless they are specifically requested for troubleshooting. November 2020 User Guide—Spectra TFinity Library...
  • Page 225 3. From the toolbar menu, select Configuration > Partitions. The Shared  Library Services screen displays. 4. Click Delete for the partition you want to delete. A Feedback Required  screen displays. 5. Select whether you want to save the current library configuration.  Don’t Save Library Configuration — A backup of the changed library  configuration is not saved.  Save Library Configuration To (highly recommended) — Saves a  backup file of the changed library configuration to either a USB  device connected to the LCM or the operator panel, or as an  attachment to an email sent to a previously configured recipient (see  Configure Mail Users on page 120). Using this option is highly  recommended to ensure that you can easily restore the library  configuration if necessary. Note: If you want to save the configuration to a USB device, connect it  to a USB port on the LCM or the operator panel and allow time  for the device to mount before continuing. 6. Click Ok to confirm that you want to delete the partition. The screen refreshes and the deleted partition is no longer listed on the  Shared Library Services screen. November 2020 User Guide—Spectra TFinity Library...

  • Page 226: Chapter 7 - Importing And Exporting Cartridges

    HAPTER Importing and Exporting Cartridges This chapter describes importing cartridges into and exporting cartridges  out of the library.   See Chapter 8 – Using the Cartridge Inventory, beginning on page 265  for information about moving cartridges from one location to another  in a partition.  See Chapter 9 – Configuring and Using Media Lifecycle Management,  beginning on page 284 for information about using MLM to manage  the cartridges in the library. Topic Preparing Cartridges for Use page 227 Cartridge Guidelines and Requirements page 227 Prepare the Cartridges for Use page 229 LTO‐7 Type M Media page 230 Import and Export Overview page 231 Requirements page 231 Restrictions page 232 Importing into a Storage or Cleaning Partition page 233 Import Requirements page 233 Prepare the Storage Partition or the Cleaning Partition page 235 Import the Magazines page 236 Prepare the Entry/Exit Pool page 243 Exporting or Exchanging Magazines and Cartridges page 244 Prepare for the Export or Exchange...

  • Page 227: Preparing Artridges For Cartridge Guidelines And Requirements

    Cartridge Guidelines and Requirements When preparing cartridges for use, keep the following guidelines and  requirements in mind: Spectra Certified Media For best performance, use Spectra Certified  Media (both data and cleaning cartridges), which guarantees both media  compatibility and the cartridge itself over its lifetime. Using Spectra  Certified Media also lets you take full advantage of the library’s Media  Lifecycle Management (MLM) features. See Chapter 9 – Configuring and  Using Media Lifecycle Management, beginning on page 284 for detailed  information about using MLM to monitor the health of data and cleaning  cartridges. Multiple Tape Technology Generations When using multiple tape  technology generations, Spectra Logic strongly recommends configuring  separate partitions for each generation. It is especially important to not use  LTO‐4 data cartridges with both LTO‐4 and LTO‐5 drives. This ensures the  accuracy of the LTO‐4 media health data (see Media Tracking and  Reporting on page 288). TeraPack Magazines Data cartridges are stored in TeraPack magazines  while they are inside the library. Each TeraPack magazine holds either ten  LTO cartridges or nine TS11xx technology cartridges. Similarly, the  cleaning cartridges used in a cleaning partition are stored in Maintenance  TeraPack magazines. Each maintenance magazine holds the same number  of cartridges as a data cartridge magazine. November 2020 User Guide—Spectra TFinity Library...
  • Page 228  TeraPack Magazines  —   U nique barcode labels are required on all  magazines. If you attempt to import a magazine with a duplicate or  unreadable barcode label, the library will reject it. Maintenance  TeraPack magazines are identified by Spectra‐unique labels. For your  convenience, the pre‐loaded magazines are labeled with sequential  barcode labels. Optional custom barcode sequences can be ordered, if  desired.  Cleaning Cartridges and Maintenance TeraPack Magazines  —   I f you  plan to use a cleaning partition and the Auto Drive Clean feature, the  cleaning cartridges must be identified with “CLN” at the beginning of  the barcode sequence on their labels. This requirement applies to both  standard and custom barcode labels. The cleaning cartridges must be  stored in Maintenance TeraPack magazines, which are identified by  Spectra‐unique labels. If you plan to store cleaning cartridges in a storage partition, it is highly  recommended to label the cleaning cartridges with “CLN” at the  beginning of the barcode sequence on their labels to help prevent the  storage management software from attempting to use a cleaning  cartridge for writing or reading data.  Write Protection Before loading data cartridges into the library, make sure  that the write‐protection switch is properly set. For normal backup  operations, the write protect switch is set to the write‐enabled or unlocked  position. The write‐protect switch is typically set to the write‐protect or  locked position when the cartridge is removed from the library for storage  and during restore operations. November 2020 User Guide—Spectra TFinity Library...

  • Page 229: Prepare The Cartridges For Use

    Write-protect switch Figure 144 Attach barcode labels to cartridges and check write-protect switch setting (LTO cartridge shown). 2. Depending on whether you plan to write data to a cartridge or restore  data from a cartridge, make sure the write‐protect switch on the  cartridge is set for the desired operation. Cleaning cartridges do not have a write‐protect switch. Note: If the switch... The cartridge is... Does not cover the opening Write‐enabled. Data can be written to or read  from the tape. Does cover the opening Write‐protected. Data can be read from the tape.  Data cannot be written to or erased from the tape. November 2020 User Guide—Spectra TFinity Library...

  • Page 230: Lto-7 Type M Media

    (note textured surface on each side) Figure 145 Insert prepared cartridges into the TeraPack magazine (LTO shown). LTO-7 Type M Media When the library loads an unused LTO‐7 tape cartridge with a barcode  label ending with “M8” into an LTO‐8 tape drive using firmware HB82 or  later, the drive attempts to initialize the tape for LTO‐7 type M density,  increasing the density from 6 TB to 9 TB. Once initialized, the tape can no  longer be written to, or read by, an LTO‐7 drive. To use the LTO‐7 type M feature, make sure that your tape library uses the  default barcode reporting configuration or a configuration that reports the  last two characters, not including the checksum. See Configure a Package  Server on page 135 for details of the default barcode reporting  configuration and instructions for changing the barcode configuration. If the tape drive determines that the tape cartridge does not meet the  unused criteria, the LTO‐7 type M initialization fails and the tape retains  LTO‐7 density. If the library or your storage management software reports  an LTO‐7 type M initialization failure, Spectra Logic recommends  replacing the barcode on the tape with an L7 barcode. November 2020 User Guide—Spectra TFinity Library...

  • Page 231: Import And Export Overview

    Requirements User Privilege Requirement Any user with operator privileges who is  assigned to the partition and all users with superuser or administrator  privileges can perform import or export operations. See Specify the  Partition Users on page 208 for information about assigning users to a  partition. Note: Operators asssigned to the partition can only import and export  to and from the Entry/Exit pool. Cartridge and Magazine Labeling Make sure that each cartridge and  magazine is labeled with a unique barcode. The barcode labels on Spectra  Certified Media contain information about the media type. To ensure that  the correct type of cartridges are stored in a partition, the library prevents  you from importing the wrong cartridge type into a partition. TeraPack Magazines Cartridges are always imported and exported using a  TeraPack magazine (or a maintenance magazine for cleaning partitions),  regardless of whether you have an individual cartridge or a group of  cartridges.   When you want to import a single cartridge, you must first put the  prepared cartridge in a magazine, then import the magazine.  When you want to export a single cartridge, you must export the  magazine containing the cartridge and remove the desired cartridge  from the magazine. You can then reimport the magazine, if desired. November 2020 User Guide—Spectra TFinity Library...

  • Page 232: Restrictions

    Process on page 315). Auto Discovery Media Auto Discovery and PreScan are background  operations that use the drives in a partition to discover newly imported  LTO cartridges and add them to the MLM database. The discovery process  cannot begin while the hosts are actively loading cartridges into or  unloading cartridges from the drives. If you import cartridges during this  time, the library posts a failure message stating that no drives are available  to perform the discovery process.  Either wait until the library is idle before beginning the import or manually  start the discovery process for imported cartridges when the library is idle.  See Discover Cartridges Manually on page 304 for instructions. SlotIQ In partitions with SlotIQ enabled, the inventory in the partition’s  storage pool is virtualized. At times, the library may only virtually move  tapes from drives: that is, the library inventory shows the tape in a slot, but  the tape physically stays in the drive until that drive or tape is needed for  another operation. Also, Tape cartridges in magazines may not match the  inventory presented by the host software. However, the TeraPack Magazine Contents field on the Advanced Import/Export screen does show the  physical contents of the selected chamber. If you are exporting from the storage pool of a partition with SlotIQ  enabled, run the advanced utility Resolve SlotIQ Virtualized Drive to Slot Moves to physically moving tapes that were virtually moved from drives to  slots previously.  When you import magazines into this partition, the library assigns its own  virtual mapping of the magazine inventory. November 2020 User Guide—Spectra TFinity Library...

  • Page 233: Mporting Into A

    Import Requirements Partitions You must have one or more partitions defined before you can  import magazines into the library. See Chapter 2 – Architecture Overview,  beginning on page 60 for information about partitions and pools.  Chapter 6 – Configuring and Managing Partitions, beginning on page 180  provides detailed instructions for creating partitions.  Cartridges and Magazines All cartridges are imported into the library  using magazines. Before beginning, have on hand the cartridges that you  want to import into the partition. If necessary, prepare the cartridges as  described in Preparing Cartridges for Use on page 227.  If you are importing magazines into the storage partition’s storage pool for  the first time, the maximum number of magazines you need equals the  number of chambers assigned to the storage pool for the partition (see  Creating a Storage Partition on page 189). You do not need to fill all slots in  the magazines or all of the chambers in the partition. However, any empty  chambers will be inaccessible to the storage management software. Entry/Exit Pool For daily operations, TeraPack magazines containing data  cartridges are typically imported or exported using a storage partition’s  entry/exit pool. When using the entry/exit pool for importing/exporting,  the following must be true:  The entry/exit pool must have sufficient empty chambers available for  importing new magazines. If you need to import new magazines and  all of the chambers in the entry/exit pool are full, you must export one  or more magazines to make space for the new magazines (see Export  Magazines from a Partition on page 246). November 2020 User Guide—Spectra TFinity Library...
  • Page 234 Storage Pool A storage partition’s storage pool contains all of the  cartridges that can be accessed by the storage management software for the  purpose of writing or reading data.  If you are importing magazines into the entry/exit pool and using your  storage management software to move the cartridges to the storage  pool, the storage pool must have sufficient empty slots to accommodate  each cartridge imported into the entry/exit pool.   If you are importing directly into the storage pool, the storage pool  must have sufficient empty chambers to accommodate the magazines  you plan to import.  Any chambers in the storage pool that do not contain magazines are  inaccessible to the storage management software. You can, however,  import magazines into the empty chambers using the library’s  BlueScale user interface. Cleaning Partition When importing cleaning cartridges into a cleaning  partition, keep the following in mind:  Cleaning cartridges must be identified with “CLN” at the beginning of  the barcode sequence on their labels. This requirement applies to both  standard and custom barcode labels.   Cleaning cartridges used in a cleaning partition must be in  Maintenance TeraPack magazines, which are identified by Spectra‐ unique labels. The library automatically prevents importing cleaning  cartridges and magazines that are not properly labeled into a cleaning  partition. Maintenance TeraPack magazines filled with appropriately  Note: labeled cleaning cartridges are available from Spectra Logic. November 2020 User Guide—Spectra TFinity Library...

  • Page 235: Prepare The Storage Partition Or The Cleaning Partition

    See Import and Export  Additional Requirements and Restrictions Overview on page 231 for additional information about additional  requirements and restrictions when importing magazines and cartridges. Prepare the Storage Partition or the Cleaning Partition Before importing magazines into a storage partition or a cleaning partition,  make sure that the partition has sufficient empty slots or chambers  available to accommodate the cartridges or magazines you plan to import.  If you plan to import cartridges into the storage partition’s entry/exit  pool, and then use your storage management software to move the  cartridges to the storage pool, check the Inventory screen for the  partition to make sure that the storage pool has an empty slot available  to accommodate each imported cartridge (see Viewing and  Downloading the Cartridge Inventory on page 266). If there are  insufficient empty slots available in the storage pool, do one of the  following to prepare the storage pool to receive the imported  cartridges:  If the partition’s storage pool has empty chambers, import one or  more TeraPack magazines with empty slots into the storage pool  (see Import the Magazines on page 236). November 2020 User Guide—Spectra TFinity Library...

  • Page 236: Import The Magazines

     Exchange a full magazine in the storage pool for one containing  empty slots (see Exchange Magazines or Cartridges in a Partition on  page 249).  If you plan to import cartridges directly into the partition’s storage  pool, make sure that the storage pool has an empty chamber for each  magazine you plan to import. The partition’s Import/Export TeraPack  Magazines screen shows the number of empty chambers available in  the partition’s storage pool (see Figure 146 on page 237). If there are no  empty chambers available in the storage pool, export one or more  magazines from the storage pool (see Export Magazines from a  Partition on page 246).  If you plan to import cleaning cartridges into a cleaning partition, make  sure that there is an empty chamber for each maintenance magazine  you plan to import. If there are no empty chambers available in the  cleaning partition, export one or more magazines. Alternatively, you  can exchange expired cleaning cartridges for new ones in the  magazines already present in the cleaning partition without having to  import additional magazines (see Export or Exchange Expired  Cleaning Cartridges on page 253). Import the Magazines Log into the library as a user with the appropriate privileges (see User  Privilege Requirement on page 231). 2. From the toolbar menu, select General > Import/Export. The Import/ Export TeraPack Magazines screen displays, showing the information  for the last partition that was viewed on either the Import/Export  TeraPack screen or the Inventory screen. November 2020 User Guide—Spectra TFinity Library...
  • Page 237 Figure 146 Select the partition and the TAP (storage partition shown). Select this TAP... If you want to use... Center The dual TAP located in the main frame. Left The bulk TAP located in the bulk TAP service frame on the left end of the  library, if present. The bulk TAP located in the bulk TAP service frame on the right end of the  Right library, if present. LeftAndRight Both the bulk TAP located in the bulk TAP service frame on the left end of the  library, and the bulk TAP located in the bulk TAP service frame on the right end  of the library. November 2020 User Guide—Spectra TFinity Library...
  • Page 238 Figure 147 Click Import for the desired destination (storage partition shown). For a... Select Import for..If you want to import... Storage partition Storage: Empty Magazines into the storage pool. Chambers Entry/Exit: Empty Magazines into the entry/exit pool. Chambers Importing into the entry/exit pool is the preferred  Note: method (see Import and Export Overview on page 231). Cleaning partition Cleaning: Empty Maintenance magazines into the cleaning partition. Chambers November 2020 User Guide—Spectra TFinity Library...
  • Page 239 Figure 148 Insert a magazine into the TAP, making sure that it is correctly oriented. b. Return to the operator panel and select the appropriate option on  the Feedback Required screen. If you wait more than 10 minutes to respond, the library times  Note: out and displays a message on the operator panel. The TAP door  is left open. Select... If... Continue You plan to import another magazine after the one currently in the TAP. The  import process continues as follows: 1. The TAP door closes automatically. The TeraPorter retrieves the magazine  from the TAP and moves it to a chamber in the selected destination. 2. If there are still empty chambers available in the selected destination, the  second TAP door opens, ready to accept the next magazine. The TAP doors  alternate as you continue to import magazines. 3. The import process continues as long as there are empty chambers available  or until you click Stop Importing on the Feedback Required screen. Continue  to insert magazines into the TAP, clicking Continue after each one. When  there are no empty chambers remaining in the selected destination, the  process stops automatically and the Import/Export TeraPack Magazines  screen displays. The magazine you placed in the TAP is the last one you want to import. Stop Importing November 2020 User Guide—Spectra TFinity Library...
  • Page 240 When the door release button LED is solid green, press the button to  open the bulk TAP door. Note: If you wait more than 10 minutes to open the door, the LED  turns off and the carousel rotates to face the interior of the  library. The library considers the import operation complete. Press the door release button when it is solid green to open the bulk TAP door. Figure 150 Press the door release button to open the door. November 2020 User Guide—Spectra TFinity Library...
  • Page 241 Insert the magazine so that the textured surface on each side is toward the inside of the library. Figure 151 Insert the magazine into the bulk TAP carousel, making sure that it is correctly positioned. November 2020 User Guide—Spectra TFinity Library...
  • Page 242 When a TeraPorter finishes moving all of the magazines out of a  bulk TAP, the carousel rotates to face the outside of the library and  the door release button LED turns solid green again, indicating that  it is ready to for you to load additional magazines. The process  described in this section continues until one of the following occurs:  You insert fewer than 14 magazines in a bulk TAP — When the  library detects that the bulk TAP door was closed with fewer  than 14 magazines inserted, the magazines are imported, if  applicable the other bulk TAP is checked and magazines  imported, and the operation ends.  There are no more empty chambers in the destination — The  operation ends when the destination is full. If the selected  destination did not contain enough empty chambers to  accommodate all of the magazines that you loaded into the  carousel, the extra magazines are left in the bulk TAP. If desired,  see Using the Advanced Import/Export Options on page 255 to  export magazines from the desired location to provide chambers  for the magazines that could not be imported.  You click Stop Importing — When you click Stop Importing the  import operation terminates. If there are still magazines in the  bulk TAP, you will be instructed to remove them before the next  import or export operation. November 2020 User Guide—Spectra TFinity Library...

  • Page 243: Prepare The Entry/Exit Pool

    Make sure that the magazines you export are not filled with cartridges that you just Important imported but have not yet moved to the storage pool using your storage management software. If there are no magazines with empty slots in the entry/exit pool, follow the  steps in Exchange Magazines or Cartridges in a Partition on page 249 to  exchange the full magazines for magazines that have empty slots.  November 2020 User Guide—Spectra TFinity Library...

  • Page 244: Exporting Or Exchanging Magazines And Cartridges

    Overview This section provides instructions for exporting or exchanging  all of the magazines and cartridges in a storage partition’s entry/exit or  storage pool or all of the maintenance magazines in a cleaning partition.  If you want to export or exchange a specific magazine or a  Note: specific cartridge, use the advanced option, as described in  Using the Advanced Import/Export Options on page 255. You  can also use the Inventory screen to move the magazine  containing the desired cartridge to the TAP so that you can  remove or exchange an individual cartridge and then move the  magazine back to its original location (see Moving Cartridges  Within a Partition on page 273). Requirements See Import and Export Overview on page 231 for  information about requirements and restrictions when exporting or  exchanging magazines. Export process The export process uses either the dual TAP in the main  frame or the bulk TAP to physically remove all of the magazines (and any  cartridges they contain) from the selected location (a cleaning partition or a  storage partition’s entry/exit pool or storage pool). The exported  magazines are not replaced by new magazines.  Exchange process The exchange process moves each of the magazines in  the selected location to either the dual TAP in the main frame or the bulk  TAP so that you can exchange the magazines for others of the same type.  You can also remove or exchange one or more individual cartridges in a  magazine while leaving the other cartridges in place. Exchanging  cartridges in a magazine is especially useful when you need to temporarily  import a cleaning cartridge into the storage pool as part of drive  maintenance. November 2020 User Guide—Spectra TFinity Library...

  • Page 245: Prepare For The Export Or Exchange

    Magazine Contents field on the Advanced Import/Export screen can be used to  determine the physical contents of a chamber. When exporting tape cartridges from a partition with SlotIQ enabled, Spectra Logic Important recommends that you use your host software to move the cartridges to the Entry/ Exit pool before exporting.  Exporting a magazine directly from the storage pool is not  recommended unless you are exporting all of the magazines from a ...

  • Page 246: Export Magazines From A Partition

    Figure 153 Use the Import/Export TeraPack Magazines screen to export or exchange magazines (storage partition shown). Select this TAP... If you want to use... Center The dual TAP located in the center of the main frame. Note: When exporting TeraPack magazines, using the center TAP is the most  straightforward option unless you need to export a large number of magazines. The bulk TAP located in the bulk TAP service frame on the left end of the  Left library, if present. Right The bulk TAP located in the bulk TAP service frame on the right end of the  library, if present. LeftAndRight Both the bulk TAP located in the bulk TAP service frame on the left end of the  library, and the bulk TAP located in the bulk TAP service frame on the right end  of the library. November 2020 User Guide—Spectra TFinity Library...
  • Page 247 If you selected the Center TAP a. A TeraPorter retrieves a magazine from the specified pool and  places it in the center TAP. The TAP door opens and a Feedback  Required screen displays. b. Remove the magazine from the open TAP and set it aside. c. Return to the operator panel and select the appropriate option on  the Feedback Required screen. If you wait more than 10 minutes to respond, the library times  Note: out and displays a message on the operator panel. The TAP door  is left open.  Select... If... Continue You want to export another magazine. The process continues as follows: 1. The TAP door closes automatically when you click Continue. The TeraPorter  retrieves the next magazine and delivers it to the other chamber of the center  TAP. The TAP doors alternate as you continue to export magazines. 2. The export process continues as long as there are magazines in the selected  location or until you click Stop Exporting on the Feedback Required screen.  Continue to remove the magazines and click Continue after each one. When  all of the magazines in the selected location have been exported, the process  stops automatically and the Import/Export TeraPack Magazines screen  displays. Stop Exporting The magazine you removed from the TAP is the last one you want to export. November 2020 User Guide—Spectra TFinity Library...
  • Page 248 Note: If you selected LeftAndRight TAP, and there are fewer than  14 magazines to export, all of the magazines are moved to  the left bulk TAP. If you selected LeftAndRight TAP and  there are more then a 14 magazines to export, the  magazines are distributed as evenly as possible between  the two bulk TAPs. b. The Import/Export TeraPack Magazines screen refreshes to show  that the moves are in progress. Figure 155 The Import/Export TeraPack Magazines screen shows that the export process is underway. Click Stop Exporting on the Import/Export TeraPack Magazines  Note: screen to end the current export operation. If there are  magazines in the bulk TAP, you will be instructed to remove  them before the next import or export operation. November 2020 User Guide—Spectra TFinity Library...

  • Page 249: Exchange Magazines Or Cartridges In A Partition

    An audible click indicates that the door is latched closed. Note: If you fail to close the door within 10 minutes, the export  operation times out. f. If the bulk TAP could not accommodate all of the magazines in the  selected location, the TeraPorter moves the next set of magazines  from the selected location to the carousel. The process continues as  long as there are magazines in the selected location. When the  process stops, the door release button LED turns off, the carousel  rotates to face the interior of the library, and the Import/Export  TeraPack Magazines screen displays.  6. If you exported magazines directly from the storage pool, use your  storage management software to update the media inventory it  maintains (see Updating the Storage Management Software Inventory  on page 264). Exchange Magazines or Cartridges in a Partition The process for exchanging a magazine or cartridges in a partition is the  same as that for exporting a magazine up to the point where the magazine  is delivered to the selected TAP. Note: If you want to exchange only the expired cleaning cartridges in a  cleaning partition, skip to Export or Exchange Expired Cleaning  Cartridges on page 253. 1. Complete Step 1 on page 246 through Step 4 on page 247 to begin the  exchange process. November 2020 User Guide—Spectra TFinity Library...
  • Page 250  Place another magazine of the same type in the TAP. —OR—  Remove or exchange one or more cartridges in the magazine and  then place the magazine back in the TAP. Note: If you are exchanging cartridges, make sure to only  exchange cartridges of the same type. c. Return to the operator panel and select the appropriate option on  the Feedback Required screen. Note: If you wait more than 10 minutes to respond, the library times  out and displays a message on the operator panel. The TAP door  is left open. Select... If... You want to make additional exchanges. The process continues as follows: Continue 1. The TAP door closes automatically. The TeraPorter returns the magazine to  its original location. It then retrieves the next magazine and delivers it to the  second TAP. The TAP doors alternate as you continue the exchange process. 2. The exchange process continues as long as there are magazines in the  selected location or until you click Stop Exporting on the Feedback Required  screen. Continue to make exchanges, clicking Continue after each one. When  all of the magazines in the selected location have been presented for  exchange, the process stops automatically and the Import/Export TeraPack  Magazines screen displays. Stop Exporting The magazine or cartridge you exchanged is the last one you want to process. November 2020 User Guide—Spectra TFinity Library...
  • Page 251 The Import/Export TeraPack Magazines screen refreshes to show  that the moves are in progress.  Figure 157 The Import/Export TeraPack Magazines screen shows that the export or exchange process is underway.  Click Stop Exporting on the Import/Export TeraPack  Notes: Magazines screen to end the current exchange operation. If  there are magazines in the bulk TAP, you will be instructed to  remove them before the next import or export operation.  If you selected LeftAndRight TAP, and there are 14 or fewer  magazines to exchange, all of the magazines are moved to the  left bulk TAP. If you selected LeftAndRight TAP and there are  more then 14 magazines to exchange, the magazines are  distributed as evenly as possible between the two bulk TAPs. November 2020 User Guide—Spectra TFinity Library...
  • Page 252  If you are exchanging magazines, remove each magazine from  the carousel and replace it with another one of the same type.  If you are exchanging one cartridge for another, remove the  magazines from the carousel one at a time, exchange the desired  cartridges, and then put the magazine back into the same  location that it originally occupied. e. Close the bulk TAP door firmly by pressing at the top and bottom.  An audible click indicates that the door is latched closed.  If you fail to close the door within 10 minutes, the exchange  Notes: operation times out.  If you selected LeftAndRight TAP, the library starts processing  moves as soon as you close one bulk TAP door. The library  completes processing moves from the first bulk TAP before  starting to process moves for the second bulk TAP. f. The TeraPorter moves the magazines in the carousel back to the  locations they originally occupied. If there are additional magazines  to exchange, the TeraPorter then retrieves the next set of magazines  and delivers them to the bulk TAP(s). The process continues as long  as there are magazines that have not been processed in the selected  Stop Exporting on the Import/Export  location or until you click   TeraPack Magazines screen.   November 2020 User Guide—Spectra TFinity Library...

  • Page 253: Export Or Exchange Expired Cleaning Cartridges

    The Export/Exchange Expired button does not appear on the Import/ Export TeraPack Magazines screen if you select the left or right TAP. 4. Click Export/Exchange Expired on the Import/Export TeraPack  Magazines screen. Figure 158 Select Export/Exchange Expired. 5. The TeraPorter retrieves a magazine that contains expired cleaning  cartridges from the cleaning partition and places it in the TAP. The TAP  door opens and a Feedback Required screen displays, indicating which  cartridges to remove from the magazine.  a. Remove or exchange the expired cleaning cartridges indicated on  the Feedback Required screen. b. Place the magazine back in the TAP if you removed it. November 2020 User Guide—Spectra TFinity Library...
  • Page 254 If you exchanged cartridges and clicked Continue instead of Override,  click Ok in response to a message stating that the slot containing the exchanged  cartridge should be empty. 2. The process continues as long as there are magazines with expired cleaning  cartridges in the cleaning partition or until you click Stop Exporting on the  Feedback Required screen. Remove the expired cartridges from each  magazine, place the magazine back into the TAP, and click Continue for each  one. When there are no expired cleaning cartridges left in the cleaning  partition, the process stops automatically and the Import/Export TeraPack  Magazines screen displays. Override You exchanged the expired cleaning cartridges in the magazine for new ones.  The process continues as follows: 1. The TAP door closes automatically. The TeraPorter moves the magazine in  the TAP back to the cleaning partition. It then retrieves the next magazine  from the cleaning partition and delivers it to the second TAP. The TAP doors  alternate as each magazine is retrieved. 2. The process continues as long as there are magazines with expired cleaning  cartridges in the cleaning partition or until you click Stop Exporting on the  Feedback Required screen. Exchange the expired cartridges in each  magazine, place the magazine back into the TAP, and click Override for each  one. When there are no expired cleaning cartridges left in the cleaning  partition, the process stops automatically and the Import/Export TeraPack  Magazines screen displays. The expired cleaning cartridge you removed or exchanged is the last one you  Stop Exporting want to process. November 2020 User Guide—Spectra TFinity Library...

  • Page 255: Using The Advanced Import /Export Options

     Only a user with superuser or administrator privileges can access the  advanced import/export options.  Refer to the following sections for additional requirements and  restrictions:  Import and Export Overview on page 231   Importing into a Storage or Cleaning Partition on page 233  Exporting or Exchanging Magazines and Cartridges on page 244 Populate the Import/Export move queue using one of the following:  Manually Create a Move Queue on page 255  Upload a Move Queue on page 259 Manually Create a Move Queue 1. To import one or more cartridges, place the prepared cartridges in an  empty TeraPack magazine (see Preparing Cartridges for Use on  page 227). 2. Log into the library as a superuser or administrator. 3. From the toolbar menu, select General > Import/Export. The Import/ Export TeraPack Magazines screen displays showing the information  for the last partition that was viewed on either the Import/Export  TeraPack Magazines screen or the Inventory screen. November 2020 User Guide—Spectra TFinity Library...
  • Page 256 Chapter 7 — Importing and Exporting Cartridges Manually Create a Move Queue 4. Click Advanced. The Advanced Import/Export screen displays showing  the information for the partition that was selected on the basic Import/ Export TeraPack Magazines screen.  Figure 159 Access the Advanced Import/Export options. 5. On the Advanced Import/Export screen, use the drop‐down lists to  select the partition, the TAP you want to use, and the direction you  want to move the magazine, then click Go. Figure 160 Select the partition, TAP, and the direction of the move. November 2020 User Guide—Spectra TFinity Library...
  • Page 257 The selected TAP to the selected chamber in the storage pool. partition Storage > TAP The selected chamber in the storage pool to the selected TAP. TAP > EE The selected TAP to the selected chamber in the entry/exit pool. EE > TAP The selected chamber in the entry/exit pool to the selected TAP. TAP > Storage From the selected TAP to the selected chamber in the cleaning  Cleaning partition. partition Storage > TAP From the selected chamber in the cleaning partition to the  selected TAP. TAP > EE For a cleaning partition, the options for moving to or from the  entry/exit pool are not valid.  EE > TAP November 2020 User Guide—Spectra TFinity Library...
  • Page 258 Figure 161 Add the move to the Move Queue. 8. Repeat Step 5 on page 256 through Step 7 to add more moves to the  Move Queue.  Changing the selected partition or the selected TAP clears the  Notes: move queue.   If you select the Center TAP, You can add moves from  different directions to the same move queue. When using a  bulk TAP, all moves in the queue must be either imports or  exports.   If you do not want to perform one or more of the moves in  the queue, do the following:  Select the move and click Delete to remove it from the  Move Queue list.  Click Delete All to remove all of the defined moves from  the Move Queue list. 9. Continue with Start the Moves on page 262. November 2020 User Guide—Spectra TFinity Library...

  • Page 259: Upload A Move Queue

     All chambers indicated by the offsets in a file must be full indicating  an export, or all chambers must be empty indicating an import. You  cannot mix import and export moves in one file.  If you are using a USB device to upload the file, the file must be  named MediaExchangeMoves.txt and the file must be saved to  the root of the USB device. 2. Log into the library as a superuser or administrator. 3. If you saved the move queue file to a USB device, connect the device to  one of the USB ports on the LCM or operator panel and allow time for  the device to mount before proceeding. 4. Access the Upload Media Exchange Move List screen.  Using RLC, from the toolbar menu, select General > Import/Export.  The Upload Media Exchange Move List screen displays. — OR— Access the Upload Media Exchange Move List screen from the front  panel. a. On the toolbar menu, select General > Import/Export. The  Import/Export TeraPack Magazines screen displays showing the  information for the last partition that was viewed on either the  Import/Export TeraPack Magazines screen or the Inventory screen. b. Click Advanced. The Advanced Import/Export screen displays  showing the information for the partition that was selected on the  basic Import/Export TeraPack Magazines screen. November 2020 User Guide—Spectra TFinity Library...
  • Page 260 Note: This option is only available if your are logged in using the RLC. Upload the move queue file from a USB device connected to the LCM or  operator panel. Important: The move queue file must be named MediaExchangeMoves.txt. The library does not recognize any other file name. The file must be stored in the root of the USB device. November 2020 User Guide—Spectra TFinity Library...
  • Page 261 Figure 163 The Advanced Import/Export screen with the Populate button. 9. Click Populate to add the imports or exports in the media exchange  move file to the move queue. 10. Select a TAP for the magazines to be imported from, or exported to. Note: For moves to the bulk TAP Left, Right, or LeftandRight), the magazine  is moved to an available empty chamber in the carousel. Select this TAP... If you want to use... The dual TAP located in the center of the main frame. Center Left The bulk TAP located in the bulk TAP service frame on the left end of the  library. Right The bulk TAP located in the bulk TAP service frame on the right end of the  library. LeftAndRight Both the bulk TAP located in the bulk TAP service frame on the left end of the  library, and the bulk TAP located in the bulk TAP service frame on the right end  of the library. 11. Continue with Start the Moves on page 262. November 2020 User Guide—Spectra TFinity Library...

  • Page 262: Start The Moves

    TAP door. Remove the magazines, close the door firmly by pressing at the top and bottom, and select Continue to restart the import process. The Import/Export TeraPack Magazines screen refreshes to show  that the moves are in progress (for example, see Figure 152 on  page 242 or Figure 155 on page 248). Note: Depending on the direction of the move, you can select Stop Importing or Stop Exporting on the Import/Export TeraPack  Magazines screen to terminate the moves. If there are magazines  in the bulk TAP, you will be instructed to remove them before  the next import or export operation. November 2020 User Guide—Spectra TFinity Library...
  • Page 263 Importing option on the Import/Export TeraPack Magazines screen. When all  of the chambers are full, the process stops automatically and the Import/ Export TeraPack Magazines screen displays. From a pool to the  The TeraPorter retrieves the magazines in the move queue and places them in  bulk TAP, the bulk TAP carousel(s). When all of the magazines in the move queue have  been retrieved or when the shelves are full, the bulk TAP carousel rotates to the  unload position and the door release button LED is solid green.  Note: If you take more than 10 minutes to press the door release button to  open the door, the LED turns off and the carousel rotates to face the interior of  the library. The library considers the move complete. When you attempt the  next import or export operation, the library will require you to remove the  magazines before you can proceed. 1. Press the button to open the bulk TAP door (see Figure 150 on page 240). 2. Remove the magazines and set them aside. 3. Close the bulk TAP door firmly by pressing at the top and bottom. An  audible click indicates that the door is latched closed. Note: If you fail to close the door within 10 minutes, the export operation  times out. 4. If there are additional chambers listed in the move queue, the process  continues until all of the magazines in the list have been exported or until  you select the Stop Exporting option on the Import/Export TeraPack  Magazines screen. When all of the magazines have been exported, the  process stops automatically and the Import/Export TeraPack Magazines  screen displays. November 2020 User Guide—Spectra TFinity Library...

  • Page 264: Pdating The

    Chapter 7 — Importing and Exporting Cartridges Start the Moves 3. If you imported magazines into a partition’s storage pool or exported  magazines from a partition’s storage pool, be sure to use your storage  management software to update its media inventory after completing  the export (see Updating the Storage Management Software Inventory). PDATING THE TORAGE ANAGEMENT OFTWARE NVENTORY As the library imports magazines, it reads the barcode labels on the  individual cartridges and the magazines and automatically updates the  physical inventory that it maintains. This process does not automatically  update the media inventory maintained and used by the storage  management software. The storage management software maintains its own media inventory,  which it uses when performing backup/restore operations and for media  management. To avoid errors when the storage management software  requests a specific cartridge, be sure to use your storage management  software to update its media inventory whenever you import cartridges  into or export/exchange cartridges from a storage partition’s storage pool  as described in this chapter. Refer to your software documentation for  more information. November 2020 User Guide—Spectra TFinity Library...

  • Page 265: Chapter 8 - Using The Cartridge Inventory

    HAPTER Using the Cartridge Inventory This chapter describes using the library’s cartridge inventory to identify  and move cartridges within the library. See Chapter 7 – Importing and  Exporting Cartridges, beginning on page 226 for information about  importing and exporting magazines and cartridges.  Topic Understanding the Cartridge Inventory page 266 Viewing and Downloading the Cartridge  page 266 Inventory View the Cartridge Inventory for a Location page 267 Download the Cartridge Inventory page 269 Locating a Specific Cartridge page 272 Moving Cartridges Within a Partition page 273 Move Cartridges Using the BlueScale  page 273 Inventory Screen Move Cartridges Using an ASCII Move File page 278...

  • Page 266: Nderstanding The Cartridge

     Find and select a specific cartridge within a partition and move it to another  Move a cartridge  from one location  location (see Moving Cartridges Within a Partition on page 273).  to another,  Automate a series of moves in a storage partition by uploading a specially  formatted ASCII text file that contains a sequence of moves to the partition  (see Create a Move Queue File on page 278). IEWING AND OWNLOADING THE ARTRIDGE NVENTORY Overview The Inventory screen provides information about the cartridge  inventory for each of the partitions configured in the library. It also  provides options for interacting with that inventory to move cartridges  from one location to another. Requirements When using the Inventory screen, keep the following  requirements in mind:  Any user with operator privileges who is assigned to the partition and  all users with superuser or administrator privileges can view and  download the cartridge inventory.  Downloading an XML file containing the current cartridge inventory  for a partition requires either a remote connection to the library using  the BlueScale web interface (RLC) or a USB device connected to the  LCM or operator panel. November 2020 User Guide—Spectra TFinity Library...
  • Page 267 View the Cartridge Inventory for a Location You can also view the cartridge inventory for a specific location  Note: using the Media Lifecycle Management Report screen (see Using  MLM Reporting on page 316). 1. Log into the library. 2. From the toolbar menu, select General > Inventory. The Inventory  screen displays, showing the information for the last partition that was  viewed on either the Import/Export TeraPack Magazines screen or the  Inventory screen. 3. Select the partition for which you want to view the inventory from the  Partition drop‐down list, then click Go. The screen refreshes to show the  cartridge inventory for the Source type that was selected the last time  the Inventory screen was viewed. Note: The Destination list shows all of the empty locations of the  selected type. Choose the partition you want to view. Figure 164 The Inventory screen. November 2020 User Guide—Spectra TFinity Library...
  • Page 268  Entry/Exit — Lists the barcodes of the cartridges currently in the partition’s  entry/exit pool.   Drives — Lists the barcode of the cartridge currently in each drive assigned to  the partition. Only drives that contain a cartridge are included in the list.  From TAP — Configures a move that transfers the magazine containing the  destination slot to the TAP so that you can insert a cartridge (see Moving  Cartridges Within a Partition on page 273).  All — Lists all of the cartridges in the partition, regardless of location.  Cleaning — Lists the cleaning cartridges currently in the selected cleaning  Cleaning partition.   From TAP — Configures a move that transfers the magazine containing the  destination slot to the TAP so that you can insert a cartridge (see Moving  Cartridges Within a Partition on page 273).  All — Lists all of the cartridges in the partition, regardless of location. Note: If an “x” appears next to the slot number in the source list for a cleaning  partition, the cleaning cartridge is expired. November 2020 User Guide—Spectra TFinity Library...

  • Page 269: Download The Cartridge Inventory

    Note: You can also use the XML command interface to obtain the full  inventory of the partition, including both full and empty slots  and drive numbers (see inventory.xml in the Spectra Tape Libraries  XML Command Reference). Usage Requirements Downloading an XML file containing the current  cartridge inventory requires either a remote connection to the library using  the BlueScale web interface (RLC) or a USB device connected to the LCM  or operator panel. Download the Inventory Use the following steps to download the  inventory. 1. Log into the library. 2. If you want to save the XML file containing the cartridge inventory to a  USB device, connect the device to the USB port on the LCM or operator  panel and allow time for the device to mount before proceeding (see  Connect a USB Device to the Library on page 178). 3. From the toolbar menu, select General > Inventory. The Inventory  screen displays, showing the information for the last partition that was  viewed on either the Import/Export TeraPack Magazines screen or the  Inventory screen. 4. If you want to download the inventory for a partition other than the  one currently displayed, select the desired partition from the Partition  drop‐down list, then click Go (see Figure 164 on page 267). November 2020 User Guide—Spectra TFinity Library...
  • Page 270 The option to download the inventory file to a USB device is unavailable if the USB Important device is not connected and given time to mount before you click Advanced on the inventory screen. Figure 167 Select the download option for the inventory file. November 2020 User Guide—Spectra TFinity Library...
  • Page 271 Note: This option can only be selected if you connected a USB device in Step 2  on page 269. 8. If the XML file was successfully saved to the USB device or if the library  detected errors, a Download Verification screen displays. If errors are  reported, resolve them and then repeat the download process. The Download Verification screen does not display if the file  Note: successfully downloads to the remote computer. 9. Open the XML file.  If you selected the Remote Browser option for downloading the XML  file, the file opens automatically. You can then save the file to your  computer for later use. Note: See inventory.xml in the Spectra Tape Libraries XML  Command Reference for a description of the fields in the  XML file. Figure 168 The cartridge inventory XML file opened in a web browser. November 2020 User Guide—Spectra TFinity Library...

  • Page 272: Locating A Specific Cartridge

    3. Click the barcode to select the cartridge. Important: Only the slots below the top one displayed in the list are searched. Scroll to the top of the source list before clicking Find. The search starts at the second visible slot. November 2020 User Guide—Spectra TFinity Library...

  • Page 273: Moving Cartridges Within A Partition

    Usage Requirements Uploading a move queue file requires either a  remote connection to the library using the BlueScale web interface (RLC) or  a USB device connected to the LCM or operator panel. Move Cartridges Using the BlueScale Inventory Screen The library uses a move queue to direct tape cartridge moves. The move  queue lists one or more source/destination pairs, with each pair  representing a single move operation.  Manually Create the Move Queue Use the following steps to create the  move queue using the BlueScale Inventory screen. Log into the library as a user with the required privileges (see User  Privilege Requirements above). 2. Display the cartridge inventory for the desired partition location (see  View the Cartridge Inventory for a Location on page 267 for more  details). a. From the toolbar menu, select General > Inventory.  b. Select the partition for which you want to view the inventory from  the Partition drop‐down list, then click Go. November 2020 User Guide—Spectra TFinity Library...
  • Page 274  All  —   L ists all of the cartridges in the partition, regardless of location.  Cleaning  —   L ists the cleaning cartridges currently in the selected cleaning  Cleaning partition.   From TAP  —   C onfigures a move that transfers the maintenance magazine  containing the destination slot to the TAP so that you can insert a cartridge.  The magazine is then returned to its original location.  All  —   L ists all of the cartridges in the partition. 4. If you are moving a cartridge that is already in the library, locate and  select the cartridge you want to move in the Source list, as described in  Locating a Specific Cartridge on page 272. November 2020 User Guide—Spectra TFinity Library...
  • Page 275  Storage  —   L ists all of the empty slots in the selected storage partition’s storage  Storage pool.   Entry/Exit  —   L ists all of the empty slots in the selected partition’s entry/exit  pool.   To TAP  —   C onfigures a move that transfers the magazine containing the source  slot to the TAP so that you can remove the cartridge from the specified slot.  The magazine is then returned to its original location.  Drives  —   L ists the drives in the partition that are currently empty.   All  —   L ists all of the empty slots in the partition, regardless of the location. Note: Selecting a specific destination type instead of using All displays fewer  items through which you must scroll to locate the desired destination slot. November 2020 User Guide—Spectra TFinity Library...
  • Page 276 Click Add Move to add the defined move to the Move Queue. Figure 171 Add the move to the Move Queue. 8. Repeat Step 3 on page 274 through Step 7 on this page for each  additional cartridge you want to move. If you want to remove one or more of the moves in the queue: Note:  Select the move and click Delete to remove it from the Move  Queue list.  Click Delete All to remove all of the defined moves from the  Move Queue list.  November 2020 User Guide—Spectra TFinity Library...
  • Page 277 Figure 172 Click Start Moves or Start in Background to begin processing the move queue. Click... To... Start Moves Begin processing the moves in the order that they are listed in the queue. A  progress screen tracks the progress of the move operations. When all of the  moves in the queue have been processed, the screen displays the status of each  move. No other operations can be started until the moves complete. Note: If the TAP is the source for or destination for a move, a Feedback  Required screen displays.  From TAP  —   T he magazine containing the destination slot is moved to the TAP  so that you can insert a cartridge in the slot indicated by the Feedback  Required screen. The magazine is then returned to its original location.  To TAP  —   T he magazine containing the source slot is moved to the TAP so that  you can remove or replace the cartridge from the slot indicated by the  Feedback Required screen. The magazine is then returned to its original  location. November 2020 User Guide—Spectra TFinity Library...

  • Page 278: Move Cartridges Using An Ascii Move File

     The option to upload a move queue file is only available for  Notes: storage partitions.  Moves to or from the TAP are not supported. 1. Use one of the following methods to obtain an inventory listing for the  partition in which you plan to move the cartridges:  Download the partition inventory using the Advanced option on the  Inventory screen (see Download the Cartridge Inventory on  page 269).  Download the partition inventory using the XML command  interface. See the Spectra Tape Libraries XML Command Reference for a  detailed description of each parameter in the downloaded inventory  file. Note: Both methods return the same information. November 2020 User Guide—Spectra TFinity Library...
  • Page 279  If the source_id is DRIVE, this value is  number of the drive where the cartridge is located for the the number of the drive where the  source_num. cartridge is currently located. Locate  the <offset> parameter for the drive in  the downloaded inventory file and  use that value as the source_num.  If the source_id is BC, this value is the  human‐readable barcode character  string for the cartridge to be moved.  Locate the <barcode> parameter for  the desired cartridge in the  downloaded inventory file and use  that value as the source_num. November 2020 User Guide—Spectra TFinity Library...
  • Page 280 Example The following lines in a move queue file specify a series of  moves. This line in the file... Moves... The cartridge with barcode label 000618L3 to slot 3 of the storage pool. BC000618L3;Slot3 The cartridge in slot 10 of the storage pool to slot 5 in the entry/exit pool. Slot10;EE5 The cartridge in slot 10 of the entry/exit pool to slot 15 in the storage pool. EE10;Slot15 The cartridge in Drive 3 to slot 18 of the storage pool. Drive3;Slot18 The cartridge with barcode label 000618L3 to Drive 1. BC000618L3;Drive1 3. Examine the move queue file carefully to make sure that each line is  formatted correctly and contains both a source and a destination. When  the library parses the uploaded file, it will reject the file if it contains  any syntax errors. 4. Save the move queue file as a Windows format ASCII text file.  If you plan to use a USB device to upload the move queue  Notes: file, save the file to the root of the drive using the file name  MoveQueue.txt.  Unix/Linux format ASCII text files may cause errors. November 2020 User Guide—Spectra TFinity Library...
  • Page 281 USB device is not connected and mounted before you click Advanced on the inventory screen. 3. From the library user interface, select General > Inventory. The  Inventory screen displays showing the information for the last partition  that was viewed on either the Inventory screen or the Import/Export  TeraPack Magazines screen. 4. If you want to upload the move queue to a storage partition other than  the one currently displayed, select the desired partition from the  Partition drop‐down list, then click Go. Using a move queue file is only supported for storage partitions. Note: 5. Click Advanced to display the options for uploading and processing the  move queue file (see Figure 166 on page 270).  6. On the Advanced Inventory screen, select the Upload Moves tab. Figure 173 Select the upload options for the move queue file. November 2020 User Guide—Spectra TFinity Library...
  • Page 282 Upload and Start in Upload the file and start the moves in the background. The front panel or RLC  Background is available for some operations. Notes:  The library posts informational messages after every 10 moves in the move  queue and when the all moves complete.  You are not able to edit the partition, import or export cartridges into the  partition, or create another move queue for the partition while background  moves are in progress.  If you selected the USB option, the library retrieves the move file  from the USB device.  If you selected the Remote option, the RLC Upload Files screen  displays. Use your web browser’s upload feature to find the file, and  then click Next. Figure 174 Locate the move queue file and select it (Internet Explorer shown). November 2020 User Guide—Spectra TFinity Library...
  • Page 283 Chapter 8 — Using the Cartridge Inventory Move Cartridges Using an ASCII Move File 9. After the move queue file uploads, the library parses the file to create  the move queue.  The parser ignores blank lines and case where possible. It does not  determine whether the moves or the order of the moves is possible. If  the parser encounters any parsing errors which are insurmountable or  if the file contains syntax errors, the library rejects the move file and  generates a system message indicating that the move file contained  errors and listing the line numbers where the errors were detected. For example, if line 1 in the MoveQueue.txt file uploaded from the USB  device is BC000618L3;Slot, the library posts the following message  indicating that the line did not include a value for destination_num: ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ File \USB Disk\MoveQueue.txt has invalid moves in its list Invalid Parse on line 1: BC000618L3;Slot ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ If the library detected an error in the move file, correct the move file  (see Create a Move Queue File on page 278) and then repeat Step 2 on  page 281 through Step 8 on page 282. The library then processes the moves based on your selection in Step 8  on page 282. November 2020 User Guide—Spectra TFinity Library...

  • Page 284: Chapter 9 - Configuring And Using Media Lifecycle Management

    HAPTER Configuring and Using Media Lifecycle Management This chapter describes how to use BlueScale Media Lifecycle Management  to proactively monitor and report on the health of the cartridges in your  library. See MLM Best Practices on page 506 for information about using  Media Lifecycle Management (MLM) effectively in your environment and  ensuring that your MLM data is protected. Topic BlueScale Media Lifecycle Management page 285 Spectra Certified MLM‐Enabled Media page 285 Automatic Media Discovery page 286 Media Tracking and Reporting page 288 MLM PreScan and PostScan page 291 Additional MLM Features page 293 Enabling MLM and Configuring Global Settings page 295 Enable MLM and Configure Settings page 295 Configure How Storage Capacity Displays page 299 Configure PostScan Blackout Periods page 300 Using Media Lifecycle Management page 302 Add Cartridges to the MLM Database page 302 Discover Cartridges Manually page 304 Stop the Discovery Process page 306...

  • Page 285: Blue Scale Media Lifecycle Management

    Enabling MLM and Configuring Global Settings on page 295. Note: MLM is supported for TS11xx technology drives and LTO‐4 and  later generation drives and compatible media. Overview BlueScale Media Lifecycle Management (MLM) helps you  manage your tape media (cartridges) by giving you tools to proactively  detect potential media errors well before they happen. When used in  combination with Spectra Certified MLM‐enabled media, MLM lets you  manage, track, and report all facets of tape usage from creation to  retirement. When used with media that is not MLM‐enabled, MLM tracks  and reports the general health of the media. Spectra Certified MLM-Enabled Media Media Lifecycle Management starts with packaged, barcode labeled,  Spectra Certified MLM‐enabled media (LTO data cartridges and cleaning  cartridges or TS11xx technology data cartridges). Before shipment, Spectra  Logic writes baseline data to the MAM (Medium Auxiliary Memory)  embedded in each cartridge. Throughout its life, the cartridge MAM  continually collects data to support MLM tracking and reporting. See  Spectra Certified Media on page 521 for additional information. Note: Starting with BlueScale12.7.04, TS11xx technology cleaning tapes  are always treated as MLM enabled by the BlueScale software. November 2020 User Guide—Spectra TFinity Library...

  • Page 286: Automatic Media Discovery

    Automatic Media Discovery Overview The Media Auto Discovery feature is a background process that  loads MLM‐enabled cartridges into a TS11xx technology drive or an LTO‐4  or later generation drive, records the MLM information to the cartridge  MAM, adds the cartridge to the MLM database, and returns the cartridge  to its original location. The process is performed by the library  independently from the storage management software. Media Auto  Discovery must be enabled on the library, as described in Enabling MLM  and Configuring Global Settings on page 295, before it can be used. Note: If you do not want to use automatic media discovery, you can  wait until the library loads and then unloads each cartridge from  an MLM‐capable drive for the first time during normal  operation. When the cartridge is unloaded from the drive, the  library discovers it and records the MLM data to the cartridge  MAM and enters the data into the MLM database. When Media Auto Discovery is enabled, MLM provides two options for  proactively discovering media in a partition:  Media Auto Discovery  —   T he default process that collects information  from the cartridge MAM and adds it to the MLM database. The Media  Auto Discovery process only operates on newly imported cartridges  that are not already in the MLM database. Media Auto Discovery loads and reads the MAM in the tape, but  Note: does not thread the tape. The drive only reports the maximum  and remaining capacity for the tape after the tape is threaded.  Therefore, these statistics report as ʺ0ʺ until a drive reads from,  or writes to, the tape. November 2020 User Guide—Spectra TFinity Library...
  • Page 287 The discovery process depends on whether the library is using Media Auto  Discovery or PreScan. With Media Auto Discovery the library reads the  barcode label on each new cartridge in the partition; with PreScan the  library reads the barcode label on every cartridge in the partition. If a  barcode is not already in the MLM database, the library loads the cartridge  into a drive and performs either a PreScan or the basic Media Auto  Discovery.   If the cartridge is MLM‐enabled, the library collects the available MLM  information from the cartridge’s MAM, including the born‐on date. If  the cartridge was used previously, the library also collects media health  and encryption status from the MAM. The library updates the MLM  database to include the collected information and the name of the  partition where it currently resides. Any updated MLM information is  also written to the MAM in the cartridge.  If the cartridge is not MLM‐enabled, the library collects the cartridge  barcode label information, the cartridge health information, and the  name of the partition where the cartridge currently resides. It then adds  this information to the MLM database. When the discovery process is complete, the drive unloads the cartridge  and the library returns the cartridge to its original location. Each  subsequent load/unload updates the MLM database and the cartridge  MAM, providing ongoing tracking and reporting for the cartridge. Manual Discovery If Media Auto Discovery is not enabled or if you  enabled MLM when the library already contained cartridges, you can start  the media discovery process manually to add the cartridges to the MLM  database (see Discover Cartridges Manually on page 304). Note: After you enable Media Auto Discovery, importing a cartridge  into a partition triggers the discovery process in that partition. November 2020 User Guide—Spectra TFinity Library...

  • Page 288: Media Tracking And Reporting

    MLM database helps you proactively manage your tape media throughout  its life. Using the information in the database, MLM can generate a variety  of reports that let you monitor important health information about every  MLM‐enabled data cartridge and cleaning cartridge in your library. If  desired, you can save the reports to a USB device or email them to a  previously configured mail user. You can also download the MLM  database as a comma‐separated‐value (CSV) file.  The MLM database also includes limited information about  Notes: cartridges that are not MLM‐enabled.  The cartridge inventory is separate from the MLM database  and only shows cartridges currently stored in the library. The  cartridge inventory does not differentiate between  MLM‐enabled cartridges and those that are not MLM‐ enabled. Discovery Requirement Until an MLM‐enabled cartridge is discovered,  either through the automatic media discovery process or when it is loaded  into and then unloaded from a drive for the first time, it is not included in  the MLM database; nor is the capacity of a non‐discovered data cartridge  included on the Filled Capacity bar graph shown on the General Status  screen.  Media Health Score The initial load/unload during discovery establishes  an initial media health score for each cartridge and adds this information  to the MLM database. This initial health score may not accurately reflect  the actual health of the media. The health score stabilizes and becomes  more accurate after the first four loads/unloads as current usage statistics  are updated and used in the tape’s health scoring. November 2020 User Guide—Spectra TFinity Library...
  • Page 289 The MLM reports help you identify tapes with high error rates or other  problems (for example, a dropped leader pin) that pose a risk to protecting  your data. These tapes can then be removed before they cause data  corruption or other problems. See Generate MLM Reports on page 316 for  detailed information about the types of reports you can generate. MLM Database Management After a cartridge is added to the MLM  database, its MLM data remains in the database even if the cartridge is  exported from the library. If the cartridge is later reimported, the MLM  database is updated to reflect any new information obtained from the  cartridge MAM. When a cartridge is permanently removed from service, it  can be manually deleted from the database. The MLM database is restricted to a maximum of 10,000 records when the  library is using a Spectra PC as the LCM; the maximum is 75,000 records  when the library is using a Spectra LS as the LCM. When this limit is  reached, the record for the least recently exported cartridge, as determined  by the Export Date tracked by MLM, is automatically deleted. The library  does not notify you when it reaches the maximum number of records.  To ensure that you have a complete record of all the cartridges that are  used in the library, regularly generate and export a Media Health report for  the entire library (see Using MLM Reporting on page 316). When a  cartridge is retired or permanently exported from the library, its record can  be deleted from the MLM database. Records can be deleted individually or  as a group (see Delete MLM Records From the Database on page 326).  If desired, the information in the MLM database can be exported to a  comma‐separated‐value (CSV) file, which can then be imported into  ® Microsoft Excel  or other software applications that support this file type  (see Download the MLM Database for Analysis and Archival on page 329). November 2020 User Guide—Spectra TFinity Library...
  • Page 290 Remaining Capacity Calculations In addition to media health, the library  uses information in the MLM database to estimate the Remaining Capacity  report for the cartridges in the selected partition. If the partition contains a  mix of MLM and non‐MLM‐enabled data cartridges, the report only shows  the estimated capacity on the MLM‐enabled cartridges. Note: Until a data cartridge is loaded into, threaded, and then  unloaded from a drive for the first time, its remaining capacity is  not included in the Remaining Capacity report. Cleaning Cartridge Tracking Functional Overview The library tracks expired cleaning cartridges in the  cartridge inventory and does not attempt to use an expired cleaning  cartridge. You can identify expired cartridges by examining the Inventory  screen. Expired cleaning cartridges are identified by an “x” next to the slot  number. When you enable MLM and use Spectra Certified MLM‐enabled LTO  cleaning cartridges, MLM tracks and reports usage information for the  cleaning cartridges. This information, which includes the number of cleans  remaining and the cartridge health (good, near expiration, or expired), is  stored in the MLM database.  When a cartridge is nearing the end of its useful life, MLM notifies you so  that you can have another on hand to replace it. This early notification  helps prevent failed cleanings resulting from using an expired cleaning  cartridge. See Enabling MLM and Configuring Global Settings on page 295  for information about setting the threshold for generating the notification. Note: Starting with BlueScale12.7.04, TS11xx technology cleaning tapes  are always treated as MLM enabled by the BlueScale software. November 2020 User Guide—Spectra TFinity Library...

  • Page 291: Mlm Prescan And Postscan

    The library does not store any information about non‐MLM cleaning  cartridges in the MLM database. The library retains the information about  an expired cleaning cartridge for as long as it remains in the library or until  the library is power‐cycled. If an expired non‐MLM cartridge is exported  and then reimported into the library, the cartridge must be loaded into a  drive in order to identify it as expired.  MLM PreScan and PostScan Overview MLM PreScan and PostScan are configurable background  processes that use a TS11xx technology drive or an LTO‐4 or later  generation drive to provide two levels of verification for data cartridges.  See Using PreScan on page 306 and Using PostScan on page 307 for  detailed information about configuring and using PreScan and PostScan. PostScan and Spectra SKLM encryption key management cannot  Note: be configured for use in the same partition. Enable and Configure PreScan and PostScan Both PreScan and PostScan  are enabled and configured as part of the partition creation process, as  described in Enable and Configure MLM PreScan and PostScan on  page 201. During configuration you set the scanning frequency and select  the types of scan you want to use. November 2020 User Guide—Spectra TFinity Library...
  • Page 292 PreScan and PostScan System Messages Both PreScan and PostScan  generate system messages as possible error conditions are detected (for  example, a broken leader or a media error). The messages indicate that the  error condition was detected by the PreScan or PostScan process and not  during normal operation. Interaction with Move Requests If a host requests a move while a  cartridge is being scanned using one of the partition drives (PreScan or  QuickScan), the move is delayed until the scan completes and the cartridge  is returned to its slot. Background Operations To protect you against making changes that could  negatively impact the library’s operation, the BlueScale software  automatically prevents you from performing certain operations while the  library is performing background operations, including Media Auto  Discovery, PreScan, or PostScan.  You cannot import or export cartridges while the library is running a  Media Auto Discovery or PreScan operation, nor can you use the  BlueScale user interface to move cartridges from one location to  another in the library.  If you cannot wait for the operation to complete, you can stop Media  Auto Discovery or PreScan and then manually start it at another time  (see Stop the Discovery Process on page 306). November 2020 User Guide—Spectra TFinity Library...

  • Page 293: Additional Mlm Features

     Change the library configuration settings  Create or modify partitions  Update BlueScale software or the drive firmware If you need to perform any of these operations or if you need to reset  the library, you can pause the PostScan process for one hour (see Pause  the PostScan Process on page 315). The library returns any cartridges  currently being scanned to their original locations. After an hour  passes, the library checks the prerequisites for starting PostScan (see  Prerequisites for Starting a PostScan Operation on page 308) and when  met, restarts the PostScan operation on the tape that was being verified  at the time of the interruption.  Additional MLM Features In addition to the features described in the previous sections, MLM  provides the following features (listed in alphabetical order): Broadcast Capacity The Broadcast Capacity option changes the capacity  displayed on the General Status screen to show broadcast‐centric hours of  programming used and hours of programming remaining instead of raw  capacity (see Configure How Storage Capacity Displays on page 299). Database Management Management tools let you manually delete one or  more tape records from the MLM database when the tape is retired or  permanently exported from the library. You can also download the MLM  database as a comma‐separated‐value (CSV) file and open the file in any  software application that supports this type of file (for example,  spreadsheet software). November 2020 User Guide—Spectra TFinity Library...
  • Page 294 Status screen. Filled capacity Figure 175 The General Status screen shows the storage capacity usage for the selected partition. Media Alert The Media Alert feature generates a system message when a  tape’s health is identified as poor (red) during five consecutive loads. This  message is only generated once per tape. A separate system message is  generated whenever a cartridge experiences a hard error. Tracking Non-MLM-Enabled Media MLM tracks the basic health  information for LTO data cartridges that are not MLM‐enabled. This basic  health information is based on tape log data retrieved from an MLM‐ capable LTO drive (LTO‐4 or later generation) when the cartridge is  ejected. The data pertinent to media health is stored in the MLM database  and used to determine the media health status (Usable or Impaired)  included in Media Lifecycle Management reports. November 2020 User Guide—Spectra TFinity Library...

  • Page 295: Enabling Mlm And Configuring Global Settings

    User Privilege Requirements Only a user with superuser or administrator  privileges can enable MLM and configure the global MLM features. Enable MLM and Configure Settings Use the following steps to enable MLM and Media Auto Discovery and  configure the global settings for MLM. These settings affect all partitions in  the library. Note: Enabling MLM automatically enables Drive Lifecycle  Management (DLM) as well. See Chapter 10 – Using Drive  Lifecycle Management, beginning on page 330 for information  about DLM. 1. Log into the library as a user with superuser or administrator  privileges. November 2020 User Guide—Spectra TFinity Library...
  • Page 296 Chapter 9 — Configuring and Using Media Lifecycle Management Enable MLM and Configure Settings 2. From the toolbar menu, select Configuration > Media Lifecycle Management. The Media Lifecycle Management Settings screen  displays. Figure 176 Use the Media Lifecycle Management Settings screen to enable MLM and configure the global configuration settings. November 2020 User Guide—Spectra TFinity Library...
  • Page 297 Load Count from the load count stored on the cartridge’s MAM. Discrepancies Set the threshold for the minimum number of cleaning passes  Zero (0) Minimum Cleaning remaining on a cleaning cartridge. When an MLM‐enabled  Passes Before cleaning cartridge reaches this threshold, a warning message  Warning is generated showing that the cleaning cartridge is nearly  expired. The warning message is generated every time the  cleaning tape is used while the number of cleanings remaining  is at or below the threshold value.  Set the number of times a tape can be loaded into a drive  10,000 loads Maximum Tape Loads Before before a load count warning message is generated. When the  Warning number of tape loads reaches the specified threshold, a  warning message is generated. Subsequent loads do not  generate additional messages. Generate a Load Count Media Lifecycle Report to determine  the current usage status of the media in your library (see  Using MLM Reporting on page 316 for detailed information). If you began using MLM‐enabled cartridges before  Note: you enabled MLM, some of your media may already exceeded  the thresholds you set. November 2020 User Guide—Spectra TFinity Library...
  • Page 298 You can let the library discover cartridges and add them to  the MLM database the first time they are loaded and  unloaded from an MLM‐enabled drive during normal  operations. Set the number of minutes that the library needs to be idle  5 minutes Minimum Idle before the Media Auto Discovery process begins. Minutes Before Auto Discovery Display the MLM capacity using a broadcast‐centric method  None  Convert to based on hours of content used and total hours of content  (Disabled) Broadcast Hours available instead of raw capacity for all MLM‐enabled  cartridges. See Configure How Storage Capacity Displays on  page 299 for detailed information. Configure time periods during which the automatic PostScan  Zero (0) PostScan Blackout Periods process does not operate. See Configure PostScan Blackout  (Disabled) Periods on page 300 for detailed information. 4. Click Save to enable the selected MLM features. November 2020 User Guide—Spectra TFinity Library...

  • Page 299: Configure How Storage Capacity Displays

    If you select None in the Convert to Broadcast Hours field, leave the Override Important Broadcast Bit Rate value set to 0. Figure 177 Select the conversion settings on the Convert to Broadcast Hours drop-down list. November 2020 User Guide—Spectra TFinity Library...

  • Page 300: Configure Postscan Blackout Periods

    If PostScan is actively verifying a tape at the time the blackout period starts, it completes the current scan. No additional tapes are scanned until the blackout period expires. 1. Log into the library as a user with superuser or administrator  privileges. 2. From the toolbar menu, select Configuration > Media Lifecycle Management. The Media Lifecycle Management Settings screen  displays. November 2020 User Guide—Spectra TFinity Library...
  • Page 301 Chapter 9 — Configuring and Using Media Lifecycle Management Configure PostScan Blackout Periods 3. In the PostScan Blackout Periods pane, use the Start and Stop drop‐ down lists to set the start and end times for the blackout period for each  day of the week.  Times are based on a 24‐hour clock, where 0 is midnight. Notes:  To disable the blackout period for a specific day, set both  Start and Stop to 0.   By default, the blackout periods are all set to 0 (disabled). The  PostScan process runs whenever there are tapes in the  PostScan queue and a Global Spare drive is available. Figure 179 Select the desired blackout periods for PostScan. 4. Click Save. 5. The blackout periods you set take effect when you enable PostScan for  individual partitions by configuring one or more PostScan triggers (see  Enable and Configure MLM PreScan and PostScan on page 201). November 2020 User Guide—Spectra TFinity Library...

  • Page 302: Using Media Lifecycle Management

    If a cartridge is write-protected when it is inserted into a drive, the library cannot Important update the MLM information on the cartridge’s MAM.  Media Auto Discovery cannot begin while the library is  Notes: actively loading media into drives. If you import media  during this time, the library posts a failure message stating  that no drives are available. Either wait until the library is  idle before importing media or start the discovery process for  imported media manually when the library is idle.  If you import cartridges into the library with MLM disabled,  those cartridges are not automatically discovered and added  to the MLM database. After you enable MLM, you must use  the manual discovery process to add the cartridges to the  MLM database (see Discover Cartridges Manually on  page 304). November 2020 User Guide—Spectra TFinity Library...
  • Page 303  If you do not want to wait until you import new cartridges to have  the cartridges already in the library added to the MLM database,  manually start the discovery process (see Discover Cartridges  Manually on page 304).  Use your storage management software to load each cartridge into  a drive and then unload it.  Let the library update the MLM database as part of normal  operation. The information for each cartridge will be added to the  MLM database the first time the cartridge is loaded into and then  unloaded from a drive. 4. When the initial discovery process is complete, disable the alert about  non‐MLM‐enabled media, if desired. 5. To routinely verify the readability of the cartridges, configure  PostScan for each partition in the library (see Using PostScan on  page 307).  November 2020 User Guide—Spectra TFinity Library...

  • Page 304: Discover Cartridges Manually

    Figure 180 Click Discover Media on the MLM Tools screen to begin configuring a manual media discovery process. 4. Select the partition containing the cartridges you want to add to the  MLM database, then click Next. Figure 181 Select the partition containing the cartridges you want to add to the MLM database. November 2020 User Guide—Spectra TFinity Library...
  • Page 305 Figure 182 Click OK on Start Media Discovery screen to start media discovery. 6. When the Media Discovery Start Results screen displays, click OK to  confirm that the process started and return to the Media Lifecycle  Management Tools screen. The discovery process continues in the background while the library  continues to operate. Note: See Background Operations on page 292 for information about  operations that cannot be performed while the discovery process  is running. Figure 183 The Media Discovery Start Results screen displays when the discovery process starts. November 2020 User Guide—Spectra TFinity Library...

  • Page 306: Stop The Discovery Process

    Figure 184 Click Stop Discovery to stop the discovery process. To resume the discovery process, repeat the steps in Discover Cartridges  Manually on page 304 or wait until you import additional cartridges into  the partition to trigger the discovery process automatically. SING Overview The MLM PreScan feature is a background process that replaces  the default Media Auto Discovery process in partitions where it is enabled;  unlike Media Auto Discovery it does not operate globally. PreScan is  enabled when you configure the partition (see Enable and Configure MLM  PreScan and PostScan on page 201).  PreScan provides verification of data cartridges by performing a basic  functionality test and health check on each imported cartridge using  available LTO‐4 or later generation drives or TS11xx technology drives in  the partition. As a part of the PreScan process, any cartridges that are not  already in the MLM database are added to the MLM database. During the PreScan process, the library automatically inserts each  cartridge into an available LTO‐4 or later generation drive or TS11xx  technology drive assigned to the partition. The drive loads the cartridge  and checks it to determine whether it has any of the following  characteristics:  Non‐MLM‐enabled  Broken or dislodged leader  Red media health  Write protected  Encrypted tape with a moniker not currently stored in the library November 2020 User Guide—Spectra TFinity Library...

  • Page 307: Using Post Scan

    PostScan is enabled and configured for each individual partition. PostScan does not Important operate until the PostScan option is selected and one or more triggers are specified for the partition (see Enable and Configure MLM PreScan and PostScan on page 201 Note: PostScan cannot be configured for use in the same partition as  Spectra SKLM or KMIP encryption key management. November 2020 User Guide—Spectra TFinity Library...

  • Page 308: Operational Overview

    Prerequisites for Starting a PostScan Operation When an MLM‐enabled cartridge meets the PostScan trigger criteria  configured for the partition, the cartridge is added to the PostScan queue.  The queue is processed in a first‐in‐first‐out (FIFO) basis. Note: The automatic PostScan triggers only apply to MLM‐enabled  cartridges. Cartridges that are not MLM‐enabled must be  manually added to the PostScan queue (see Request a Manual  PostScan on page 313). Before beginning the PostScan process, the library verifies that the  following prerequisites are met:  The system has been idle for the period of time specified for the  partition (see Enable and Configure MLM PreScan and PostScan on  page 201).  The library is not currently in a PostScan blackout period (see  Configure PostScan Blackout Periods on page 300).  If Full Scan is enabled, an LTO‐4 or later generation or TS11xx  technology Global Spare drive assigned to the partition is available. —OR— If QuickScan is enabled, an LTO‐5 or later generation or TS11xx  technology drive in the same partition as the cartridge that met the  PostScan trigger criteria is available. —OR— If QuickScan with Spare Drives is enabled, an LTO‐5 or later  generation or TS11xx technology Global Spare drive assigned to the  partition is available. November 2020 User Guide—Spectra TFinity Library...
  • Page 309 This PostScan Uses... option... FullScan A Global Spare drive assigned to the partition. FullScan verifies all of the data  on the tape, from the beginning of the tape (BOT) to the end of the recorded  data (EOD) or the physical end of the tape, whichever comes first.  Notes:  If the partition uses LTO‐4 drives, FullScan is the only available option.  A Global Spare drive must be assigned to the partition.  The cartridge does not appear on the BlueScale inventory screens while it is  being scanned. If the cartridge is requested by the storage management  software it is immediately ejected from the drive that is performing the  verification and moved to the location requested by the storage management  software. A system message is posted to indicate that the FullScan operation  was interrupted. The cartridge is returned to the top of the PostScan queue  and is the first one processed after it is returned to its slot.  The Global Spare drive cannot be activated while FullScan is running. You  must first pause the PostScan process (see Pause the PostScan Process on  page 315). The library immediately aborts the FullScan currently in progress  and returns the cartridge to its original location. You can then activate the  Global Spare drive (see Using a Global Spare Drive on page 403). The aborted  FullScan process resumes when the Global Spare drive is again available.   The time to complete a FullScan depends on the type and amount of data on  the tape and whether it was written using fixed‐ or variable‐length blocks.  Using FullScan on tapes that are written using variable‐length block sizes is  not recommended. November 2020 User Guide—Spectra TFinity Library...
  • Page 310 An LTO‐5 or later generation or   technology Global Spare drive.  QuickScan using a QuickScan verifies all of the data on a single wrap, from the beginning of the  Global Spare tape (BOT) to the end of the wrap or the end of recorded data (EOD), whichever  comes first. Notes:  A Global Spare drive must be assigned to the partition.  The cartridge does not appear on the BlueScale inventory screens while it is  being scanned. If the cartridge is requested by the storage management  software it is immediately ejected from the drive that is performing the  verification and moved to the location requested by the storage management  software. A system message is posted to indicate that the QuickScan  operation was interrupted. The cartridge is returned to the top of the  PostScan queue and is the first one processed after it is returned to its slot.  The Global Spare drive cannot be activated while a QuickScan using Global  Spares is running. You must first pause the PostScan process (see Pause the  PostScan Process on page 315). The library immediately aborts the QuickScan  currently in progress and returns the cartridge to its original location. You  can then activate the Global Spare drive (see Using a Global Spare Drive on  page 403). The aborted QuickScan process resumes when the Global Spare  drive is again available.   A QuickScan using a Global Spare drive is limited to 10 minutes. If the  QuickScan exceeds this time limit, the operation is aborted and the cartridge  is returned to its slot. The library posts a message stating that the QuickScan  failed. Use FullScan to verify the cartridge. November 2020 User Guide—Spectra TFinity Library...

  • Page 311: Address Requirements For Use

    MLM database, but the library cannot update the MLM information on the cartridge’s MAM.  LTO‐4: Only the FullScan option is available when using LTO‐4 drives. Drive Support for PostScan  LTO‐5 or later generations: FullScan, QuickScan, and QuickScan using Global  Spare are available when using LTO‐5 or later generation drives.  TS11xx  technology: FullScan, QuickScan, and QuickScan using Global Spare  TS11xx are available when using   technology drives. Note: While a drive is in use for QuickScan operations, it is unavailable to the  storage management software. November 2020 User Guide—Spectra TFinity Library...

  • Page 312: Enable Postscan

    PostScan is enabled by selecting one or more trigger criteria when you  configure a partition (see Enable and Configure MLM PreScan and  PostScan on page 201). The available PostScan options depend on the drive  type and whether or not a Global Spare drive is assigned to the partition. PostScan is enabled and configured for each individual partition. PostScan does not Important operate until the PostScan option is selected and one or more triggers are specified for the partition November 2020 User Guide—Spectra TFinity Library...

  • Page 313: Request A Manual Postscan

    Request a Manual PostScan Request a Manual PostScan The automatic PostScan triggers only add MLM‐enabled data cartridges to  the PostScan queue. However, cartridges can also be added to the PostScan  queue manually. This is especially useful if your library contains cartridges  that are not MLM‐enabled. You can also use the manual PostScan process  to verify a suspect MLM‐enabled cartridge even if it was previously  scanned.  Cartridges that are manually added to the PostScan queue are processed  before cartridges that were added as a result of the trigger criteria for the  partition. They are processed using the PostScan option that was specified  for the partition. Use the following steps to manually start the PostScan process. 1. Enable Media Lifecycle Management if it is not already enabled (see  Enabling MLM and Configuring Global Settings on page 295).  2. From the toolbar menu, select Maintenance > MLM. The Media  Lifecycle Management Tools screen displays. Figure 185 Click Manual PostScan on the MLM Tools screen. November 2020 User Guide—Spectra TFinity Library...
  • Page 314 3. Click the cartridge to select it. Important: Only the slots below the top one displayed in the list are searched. Scroll to the top of the source list before clicking Find. The search starts at the second visible slot. November 2020 User Guide—Spectra TFinity Library...

  • Page 315: Pause The Postscan Process

    Pausing PostScan affects all partitions that are configured to use PostScan. Use the following steps if you need to temporarily pause the PostScan  process. 1. From the toolbar menu, select Maintenance > MLM. The Media  Lifecycle Management Tools screen displays. The Pause PostScan button is only present if the PostScan  Note: process is running. Figure 187 Click Pause PostScan on the MLM Tools screen to interrupt the PostScan process. 2. Click Pause PostScan to pause the PostScan operation for one hour so  that you can use the Global Spare or perform other library operations.  After an hour passes, the library restarts the PostScan operation on the  tape that was being verified at the time of the interruption, provided  the PostScan prerequisites listed on page 308 are met.  November 2020 User Guide—Spectra TFinity Library...

  • Page 316: Using Mlm Reporting

    1. Log into the library.  2. From the toolbar menu, select General > Media Lifecycle Management.  The Media Lifecycle Management Report screen displays.  Note: You can also click on the Filled Capacity bar graph on the  General Status screen (Figure 175 on page 294). 3. Select either Total Library or a specific partition from the Partition drop‐ down list, and then click Go. Note: By default, the Media Lifecycle Management Report screen  shows a Media Health report for all Spectra Certified MLM‐ enabled cartridges in the entire library. Figure 188 Select the partition for which you want to display the media health report. November 2020 User Guide—Spectra TFinity Library...
  • Page 317 This report is not available for non‐MLM‐enabled cartridges. Note: Cleans Remaining The number of cleanings remaining and the born on date for each MLM‐ enabled cleaning cartridges. Note: This report is not available for non‐MLM‐enabled cartridges. Born on Date The date that the MLM‐enabled cartridge (both data and cleaning) was created  and certified by Spectra Logic and the load count for each cartridge. Note: This report is not available for non‐MLM‐enabled cartridges. Exported Media A list of all the MLM‐enabled cartridges (both data and cleaning) that were  exported from the library, sorted by the export time (oldest first). The report  also shows the user name of the person who exported the media. Note: This report is not available for non‐MLM‐enabled cartridges. Last Write Time  Shows the time and date for the most recent write and read operations for each  Last Read Time MLM‐enabled data cartridge. Note: This report is not available for non‐MLM‐enabled cartridges. November 2020 User Guide—Spectra TFinity Library...
  • Page 318 Chapter 9 — Configuring and Using Media Lifecycle Management Generate MLM Reports 5. Click Go. The Media Lifecycle Management Report screen refreshes to  display the selected report with a list of the barcode labels for all media  in the selected location. A media health icon indicates the overall health  of each MLM‐enabled cartridge as of the last time it was loaded into a  drive. Health icons are not used with LTO media that is not MLM‐ Note: enabled Spectra Certified media. MLM health icons Figure 189 Use the health icons on the Media Lifecycle Management Report screen to quickly assess media health. November 2020 User Guide—Spectra TFinity Library...
  • Page 319 49 – 0 The media health is Poor.   Data cartridge: When the Health graph on the Details screen for the cartridge  falls below a health score of 50, the media health icon changes to red. The  combination of media errors, tape age, and usage indicates that the media  reached the end of its useful life for reliable data backups and restores and  should be retired. If you are experiencing an unexpected number of cartridges with poor media  health, you may want to investigate further:  Review the media health data for each cartridge to see if it has a high error  rate. A high error rate can indicate either that the media health is poor and  the cartridge should be retired or that the cartridge was written to by a  drive that is having trouble.   If multiple cartridges with high error rates were written to by the same  drive, the drive may be the source of the errors. Clean the drive or, if  necessary, replace it. Notes:  If the source of the high error rate is a drive, the media health icon for the  affected cartridges should return to either green or yellow after  approximately three load/read or write/unload cycles in a known good  drive.  If your cartridge has a high error rate that cannot be attributed to a faulty  drive, environmental factors, or the end of the cartridge’s normal working  life, contact Spectra Logic Technical Support for troubleshooting assistance  (see Contacting Spectra Logic on page 7  Cleaning cartridge: The cleaning cartridge is expired. No more cleaning  cycles remain. Replace the cleaning cartridge. The media health is Unknown. The status of the media cannot be determined.  November 2020 User Guide—Spectra TFinity Library...
  • Page 320 Scroll to the top of the source list before clicking Find. The search starts at the second visible slot. 7. Click the barcode in the Media Lifecycle Management Report screen to  view detailed information about the cartridge. The Details screen for  the selected cartridge displays. Media health is based on the MLM‐tracked history of the  Note: cartridge. The health indicated by the Health graph on the  Details screen may fluctuate until the cartridge is loaded six  times. Health graph Figure 190 The detailed MLM report for the selected media. November 2020 User Guide—Spectra TFinity Library...

  • Page 321: Save An Mlm Report

    Figure 191 The detailed MLM report for the selected media. 8. Click Previous to return to the main Media Lifecycle Management  Report screen (Figure 189 on page 318). Save an MLM Report You can choose to save a copy of the MLM report, which is a comma‐ separated text file (*.rpt), to a USB device, mail the saved report to  previously configured email recipient, or both. If desired, you can zip the  file before saving it. You can also download the MLM database as a comma‐ Note: separated‐value (CSV) file (see Download the MLM Database for  Analysis and Archival on page 329). Generate the desired report as described in Generate MLM Reports on  page 316. 2. If you want to save the MLM report to a USB device, connect the device  to a USB port on the LCM or operator panel and allow time for the  device to mount before continuing. The option to save the report to a USB device is only available if  Note: you connect a USB device to the library before you click Save Report on the Media Lifecycle Management Report screen. November 2020 User Guide—Spectra TFinity Library...
  • Page 322 Report Selected Management Report screen (Figure 189 on page 318).  Data Note: The headings in the saved report reflect the fields displayed in the  report you selected in the Media Lifecycle Management Report screen. Zip Report The report as a zip file. Zipping the report is especially useful when emailing  the Report All Media Lifecycle Data report. If you unzip the report using the standard format used by most file‐ Note: zipping applications, the application creates the following directory structure: *\hard disk\lc\reports. Mail Report to The report and attaches it to an email sent to a previously configured mail user.  Use the drop‐down list to select the recipient for the report file. Note: Do not use the default autosupport@spectralogic.com email user. Spectra  Logic does not save emailed MLM report files unless they are specifically  requested for troubleshooting. Save to USB Save the report to the USB device.  Note: The USB option is only available if you connected a USB device to the  library before you clicked Save Report on the Media Lifecycle Management  Report screen. November 2020 User Guide—Spectra TFinity Library...

  • Page 323: Override A Poor Cartridge Health Report

    Do not reset the cartridge health unless you believe that the reported poor health Important is due to drive problems and not the cartridge or you are specifically directed to do so by Spectra Logic Technical Support. Use the following steps to reset the health of a single cartridge. Display the Media Lifecycle Reports screen as described in Generate  MLM Reports on page 316.

  • Page 324: Managing The Mlm Database

    Backing up the MLM and DLM databases requires the library to be idle. 2. Log into the library as a user with superuser or administrator  privileges.  3. If you want to backup the MLM database to a USB device, connect the  device to the library and allow time for the device to mount before  continuing. 4. From the toolbar menu, select Maintenance > Tools. The Maintenance  Tools screen displays. 5. Select Utilities. The Utilities screen displays. 6. Click Show Advanced. The Advanced Utilities Confirmation screen  displays. 7. Click Next. The Utilities screen refreshes to show a list of the advanced  utilities. November 2020 User Guide—Spectra TFinity Library...
  • Page 325  The check box options at the top of the screen only relate to  the system messages indicating that the utility completed  successfully (or failed). They do not relate to the MLM  database file itself.  Select this option... To... Backup the MLM database to a USB device. Save MLM Database to USB Send the MLM database file as an email attachment to the specified mail  Mail MLM Database recipient.  to... Note: Do not use the default autosupport@spectralogic.com email recipient.  Spectra Logic does not save emailed files unless they are specifically requested  for troubleshooting. 10. If you want to compress the file to make it smaller, select On in the  Compress Files? drop‐down list. 11. Click Run Utility. After a brief delay, the Utility Results screen displays, showing that the  database file was either saved or sent. November 2020 User Guide—Spectra TFinity Library...

  • Page 326: Verify The Database Backup File

    Sent as an Email 1. Open the email attachment and verify that: Attachment  The attachment contains a zip file called cminfo_<date-time>.zdt  —AND—  The file is more than 0 bytes in size. 2. If the zip file is present and is more than 0 bytes in size, the backup was  successful and is usable. Save the email attachment to a safe location from  which you can copy it to a USB device, if needed. 3. If the zip file is not present or if it is 0 bytes in size, repeat the backup process  (Back Up the MLM and DLM Databases on page 324) to generate the email  again. Delete MLM Records From the Database When the maximum number of records for the MLM database is reached,  the record for the least recently exported cartridge, as determined by the  Export Date tracked by MLM, is automatically deleted. The library does  not notify you when it reaches the maximum number of records.  When a tape is retired or permanently exported from the library, you can  manually delete its record from the MLM database. Records can be deleted  individually or as a group. November 2020 User Guide—Spectra TFinity Library...
  • Page 327 4. Click the trash can icon next to the barcode to delete the record. Click the trash can icon to delete the selected cartridge from the MLM database. Figure 195 Use the trash can icon to delete individual records from the MLM database. 5. Respond to the confirmation message to delete the record. November 2020 User Guide—Spectra TFinity Library...
  • Page 328 MLM database. 3. Click Delete Records. The Delete MLM Records screen displays. Figure 197 Select the cartridges to remove from the MLM database on the Delete MLM Records screen. 4. Select the cartridge records you want to delete from the MLM database. An asterisk (*) indicates that the cartridge was exported from the  Note: library. 5. Click Delete Selected to remove the selected records from the MLM  database. November 2020 User Guide—Spectra TFinity Library...

  • Page 329: Download The Mlm Database For Analysis And Archival

    2. From the toolbar menu, select Maintenance > MLM. The Media  Lifecycle Management Tools screen displays. Figure 198 Click MLM Report on the MLM Tools screen. 3. Click MLM Report and use your browsers Open File dialog box to open  or save the file. 4. To view the information stored in the MLM database, open the CSV file  using a software program that supports this file type. Figure 199 An example of the downloaded MLM database file (opened in Microsoft Excel). November 2020 User Guide—Spectra TFinity Library...

  • Page 330: Chapter 10 - Using Drive Lifecycle Management

    HAPTER Using Drive Lifecycle Management This chapter describes how to use BlueScale Drive Lifecycle Management  to proactively monitor the health of the drives in your library. Topic BlueScale Drive Lifecycle Management this page Monitoring Drive Health Using DLM page 331 Using the Drive Health Icons page 333 Viewing and Saving a Detailed Drive Health  page 334 Report Downloading the DLM Database page 337 CALE RIVE IFECYCLE ANAGEMENT Overview BlueScale Drive Lifecycle Management works in conjunction  with MLM to help you identify drives that experience a high number of  errors or other problems during operation. The BlueScale Drive Lifecycle Management feature is supported for libraries with Important LTO drives and libraries with TS11xx technology drives that use BlueScale12.6.3 and later.

  • Page 331: Monitoring Drive Health Using Dlm

    Drive Testing If a drive is experiencing problems, the DLM drive test  wizard lets you test the basic functionality of the drive. This test, when  used in conjunction with other DLM data and MLM data, can help you  determine whether a drive or the media is the source of the errors you are  investigating.  User Privilege Requirements Only a user with superuser or administrator  privileges can access and use the DLM features.  ONITORING RIVE EALTH SING When DLM is enabled, the Drives icon in the Configuration toolbar  changes to the DLM icon. Selecting DLM from the toolbar displays the  Drives screen, which uses health icons to provide at‐a‐glance information  about the health of each drive in the library. From the Drives screen you  can access detailed drive health reports for each drive in the library, as well  as drive management tools.  Figure 200 Enabling DLM changes the Drive icon in the Configuration toolbar. November 2020 User Guide—Spectra TFinity Library...
  • Page 332 Note: firmware update is staged to one or more drives. Apply an update that is already staged to the drive (see Apply the Update on  Staged Drive page 486) using one of the following methods: Firmware Update  Autostaging (see Modify Auto Download Options on page 138)   Manual staging (see Update Using Drive Update through Package Update on  page 479).  Note: This button only displays if a drive update is staged to the drives. Remove Remove or replace a drive that is already in the library. If a DBA has an empty  Replace drive bay, the Add button powers on a newly installed drive and initializes it in  the library (see Adding or Replacing a Drive on page 496). Notes:  These buttons only display on the front panel.  The Add button only displays if a DBA location does not contain a drive. Clean the drive using a cleaning tape in an associated cleaning partition. See  Clean Manually Cleaning a Drive on page 469. Note: The Clean button only displays if the partition to which the drive is  assigned has an associated cleaning partition. Detail View detailed information about the selected drive (see Viewing and Saving a  Detailed Drive Health Report on page 334). November 2020 User Guide—Spectra TFinity Library...

  • Page 333: Using The Drive Health Icons

    Using the Drive Health Icons The drive health icons provide at‐a‐glance health status for the drives in  the library. The icons appear on the following screens, as well as in the  drive health reports (see Viewing and Saving a Detailed Drive Health  Report on page 334).  The health icon on this screen... Indicates... General Status The overall drive health for  the selected partition. Note: The drive health icon  on the General Status screen  reflects the lowest health  score for the drives in the  partition being viewed. Drives The overall health of each  individual drive in the  library. Drive Details The health of the selected  drive. November 2020 User Guide—Spectra TFinity Library...

  • Page 334: Viewing And Saving A Detailed Drive Health Report

    The drive has experienced an unrecoverable error or problem. Use the  SCD or MCD code information on the Drive Details screen to determine  the type of action required. See Interpreting the SCD and MCD Codes on  page 417 to determine what action is needed to address the condition. The drive health is Unknown. The status of the drive cannot be  determined.  Viewing and Saving a Detailed Drive Health Report 1. Log into the library as a user with superuser or administrator  privileges.  2. From the toolbar menu, select Configuration > DLM to display the  Drives screen. Figure 201 Click Detail to view detailed information about a drive. November 2020 User Guide—Spectra TFinity Library...
  • Page 335 4. Click DLM on the Drive Details screen to view a detailed Drive Lifecycle  Management report. Note: The DLM button on the Drive Details is not present if MLM and  DLM are not enabled (see Enable and Configure MLM PreScan  and PostScan on page 201). The Drive Lifecycle Management Report screen is divided into four  panes, which are described in the following table. This pane... Shows... Drive health The drive identifier and any status information. The drive health icon indicates  overview the drive’s overall health at the time the screen was displayed. Figure 203 Check the drive health icon for the overall health of the drive. November 2020 User Guide—Spectra TFinity Library...
  • Page 336 History of tapes Detailed information about the last 50 cartridges loaded into the drive as well as  any Tape Alerts and SCD or MCD codes posted by the drive while the tape was  loaded in the drive. Figure 205 The History of tapes pane shows detailed information about each of the individual tapes. Notes:  Depending on the usage history for the drive, this pane may not have any  entries.  For detailed information about Tape Alerts, log on to the portal (see  Accessing the Technical Support Portal on page 498), open the Knowledge  Base, and search for KBA‐01769, What do the tape alert flags in the DLM pages  mean?. Refer to the tape drive documentation for additional information 5. To save the information on the Drive Lifecycle Management screen, use  the Save MLM Database utility as described in Back Up the MLM and  DLM Databases on page 324. November 2020 User Guide—Spectra TFinity Library...

  • Page 337: Downloading The Dlm Database

    Note: The DLM Report button is only available when you access the  library using the BlueScale web interface (RLC). It is not  available from the operator panel. 1. Log into the BlueScale web interface (RLC) as a user with superuser or  administrator privileges. 2. From the toolbar menu, select Maintenance > MLM. The Media  Lifecycle Management Tools screen displays. Figure 206 Click DLM Report on the Media Lifecycle Management Tools screen to export the DLM database as an XML file. November 2020 User Guide—Spectra TFinity Library...
  • Page 338 Viewing and Saving a Detailed Drive Health Report 3. Click DLM Report. The XML file opens in the application associated  with that file type on the computer accessing the library’s BlueScale  web interface. Note: Typically, the application associated with XML files is a web  browser. Depending on the browser, the file may open in a new  browser window.  Figure 207 The DLM database XML file opened in a web browser. 4. Use the File > Save option in the application that opened the XML file  to save it to a known location on your computer. 5. You can open the saved XML file using Microsoft Excel 2007 or later, or  use another program that supports the XML file format. November 2020 User Guide—Spectra TFinity Library...

  • Page 339: Chapter 11 - Configuring And Using Autosupport

    Configuring and Using AutoSupport This chapter describes how to configure and use AutoSupport with your  library. All AutoSupport functionality is included with your library  purchase. Topic AutoSupport Overview this page Configuring AutoSupport page 341 Configure Mail Recipients page 342 Configure AutoSupport Profiles page 342 Configure Alarms page 347 Configure Log Set Forwarding page 348 Using AutoSupport page 349 Create New Support Tickets page 350 Update Existing Support Tickets page 354 UPPORT VERVIEW AutoSupport configures the library to automatically notify support  personnel or others with messages or when specific events occur. It can  also be used to open or update a support ticket and send it to a specified  recipient or to Spectra Logic Technical Support. AutoSupport can be used  without configuring the library with email access by saving the ASL sets  generated by AutoSupport to a USB device and then manually sending an  email containing the stored information to Spectra Logic Technical  Support. Note: AutoSupport Log (ASL) information is only for troubleshooting  purposes. This log information is separate from the data path  and contains no customer data.
  • Page 340 If you select autosupport@spectralogic.com as a mail recipient in  the AutoSend profile, the library also sends the ASL file and a  ticket request to Spectra Logic Technical Support. For this event... An AutoSupport ticket request is generated... Motion Restart Whenever motion restarts. Each motion restart is treated as a separate event  and results in generation and submission of an AutoSupport ticket request. Front or Side Panel If a library side panel or front panel is opened or removed three times within  thirty minutes. Only one AutoSupport ticket request is generated for each  Opened or Removed 30‐minute time period. Power Supply When a power supply fails. Each power supply is evaluated separately. Only one  Failure AutoSupport ticket request per power supply is generated for each 24‐hour time  period, even if the power supply fails and then resumes operation repeatedly. If  two power supplies fail during the same 24‐hour time period, two separate  AutoSupport ticket requests are generated, one per failed power supply. November 2020 User Guide—Spectra TFinity Library...

  • Page 341: Configuring Auto Support

    If the library controller (LC) fails to properly initialize. Library Controller Fails to Initialize ONFIGURING UPPORT If you have any questions about configuring AutoSupport, contact Spectra  Logic Technical Support (see Contacting Spectra Logic on page 7). To simplify entering the information required to configure and  Note: use AutoSupport, use the BlueScale web interface or a keyboard  attached to the LCM. Network and Support Contract Requirements Before you configure  AutoSupport, Spectra Logic recommends connecting the library to an  email gateway. You will need to do the following:  Connect an Ethernet cable to the Ethernet connector on the LCM (see  Figure 15 on page 50).  Obtain the library’s IP address, subnet, and gateway address (see  Configure Network Settings on page 118). User Privilege Requirements Only a user with superuser or administrator  privileges can configure the AutoSupport features. November 2020 User Guide—Spectra TFinity Library...

  • Page 342: Configure Mail Recipients

    If not already completed, configure one or more mail recipients who  should receive AutoSupport information (see Configure Mail Users on  page 120). At a minimum, configure Spectra Logic Technical Support  (autosupport@spectralogic.com) as a mail recipient if you want to  automatically send AutoSupport ticket requests to Spectra Logic Technical  Support. If desired, you can configure additional recipients.  The default autosupport@spectralogic.com mail recipient can be  Notes: used for any ASL or HHM files that are generated by the  library. This includes those generated manually, or  automatically in response to critical events or log forwarding.  Do not configure the autosupport@spectralogic.com mail  recipient to receive messages that result from configuration  changes or system messages generated by the library.  AutoSupport can be used without email access by saving the  information generated by AutoSupport to a USB device and  then manually sending the stored information to Spectra  Logic Technical Support. Configure AutoSupport Profiles Use the following steps to create or modify a profile for each person  assigned to work with Spectra Logic Technical Support to troubleshoot  problems with the library or drives. 1. Log into the library as a user with superuser or administrator  privileges. 2. If not already completed, configure the mail recipients who should  receive AutoSupport information (see Configure Mail Recipients  above).  November 2020 User Guide—Spectra TFinity Library...
  • Page 343 3. From the toolbar menu, select Maintenance > AutoSupport. The  AutoSupport screen displays. Note: If you have not yet configured an AutoSupport profile, the Send Log Set button is unavailable. If you have not configured a  profile for AutoSend, the Configure Alarms button is unavailable. Figure 208 Click Manage Profiles to create or edit an AutoSupport profile. 4. Click Manage Profiles. The AutoSupport Profiles screen displays. Figure 209 Use the AutoSupport Profiles screen to manage profiles. November 2020 User Guide—Spectra TFinity Library...
  • Page 344 Figure 210 Enter required information for your company.  Complete the information in this screen. The information marked  with an asterisk (*) is required. Make sure to fill in all of the required fields in each of the  Note: following screens. You cannot advance to the next screen if  required information is missing.  The Customer/Contract Number is no longer used. Enter any six  alpha‐numeric characters. 2. Click Next. The Contact Information screen displays. Figure 211 Enter the required information for the contact person. 3. Enter the information for your contact person in the fields provided.  This information determines how Spectra Logic contacts this person.  November 2020 User Guide—Spectra TFinity Library...
  • Page 345 Chapter 11 — Configuring and Using AutoSupport Configure AutoSupport Profiles 4. Click Next. The System and Mail Information screen displays. Figure 212 Enter information about your operating environment.  Enter information about your library’s operating environment and  storage management software in the fields provided.  Select AutoSend Profile to use the current profile as the recipient for  critical alarm log sets automatically sent by the library. Note: Only one profile can be configured as the AutoSend  profile.  Select the mail recipient(s) from the Mail To choices presented. Only  mail recipients that have previously been configured are listed (see  Configure Mail Users on page 120). Note: You must select autosupport@spectralogic.com as one of the  recipients if you want the library to send an AutoSupport  ticket request to Spectra Logic Technical Support.  November 2020 User Guide—Spectra TFinity Library...
  • Page 346 Figure 213 Review the profile information. 6. When all of the information is correct, click Save. 7. The AutoSupport Profiles screen redisplays, listing the newly  completed profile.  Figure 214 All of the AutoSupport profiles are listed on the AutoSupport Profiles screen. 8. Repeat Step 1 through Step 6 if you want to create additional profiles.  Note: When you create multiple profiles, they are listed in the order in  which they are created, not in alphanumeric order. 9. Click Previous to return to the main AutoSupport screen.  If one of the profiles is configured as an AutoSend recipient, the  Configure Alarms button is active (see Figure 208 on page 343).  November 2020 User Guide—Spectra TFinity Library...

  • Page 347: Configure Alarms

    AutoSupport screen displays (see Figure 208 on page 343). 3. Click Manage Profiles. The AutoSupport Profiles screen displays (see  Figure 214 on page 346). 4. Click Remove next to the contact you want to delete. The Remove  Profiles screen displays, asking you to confirm the deletion. 5. Click Remove. The AutoSupport profiles screen redisplays with the  updated list of profiles. 6. Click Previous to return to the main AutoSupport screen.  Configure Alarms Use the steps in this section if you want the library to automatically  generate an ASL file in the event that any of the critical events listed under  Critical Alarms on page 340 occurs. 1. If you have not already done so, configure one AutoSupport profile as  the AutoSend recipient (see Step 4 on page 345). 2. Click Configure Alarms from the AutoSupport screen. The AutoSupport  Critical Alarm Configuration screen displays.  Figure 215 The AutoSupport Critical Alarm Configuration screen. November 2020 User Guide—Spectra TFinity Library...

  • Page 348: Configure Log Set Forwarding

    The autosupport@spectralogic.com address must be selected as a  Note: mail recipient in the AutoSend profile if you want the library to  send critical event ASL files to Spectra Logic Technical Support. 4. If desired, select a value for the Partition Drive Failure Threshold from  the drop‐down list. This is the only configurable critical event. You can specify the threshold for the number of failed drives in a  partition that will cause an AutoSupport ticket request to be generated.  The threshold is a percentage of drives assigned to the partition. You  can select 25% or 50%; the default is 50%. The threshold applies to all  partitions in the library. 5. Click Save to save your changes or click Previous to return to the main  AutoSupport screen without saving your changes. After your changes are saved, the AutoSupport Critical Alarm  Configuration screen redisplays with a confirmation message. 6. Click Previous to return to the main AutoSupport screen.  Configure Log Set Forwarding Log forwarding is enabled by default from the factory. This is a monthly  log set that is forwarded to Spectra Logic for data collection. No action is  taken by Spectra Logic Technical Support for a particular library when the  log set is received, but the data is parsed and stored in our database to  better understand our field population and how the library is used and  how it can be improved. November 2020 User Guide—Spectra TFinity Library...

  • Page 349: Using Auto Support

     Allow BlueScale to automatically send log sets is selected by default.  Clear the check box if you do not want the library to automatically  generate and submit monthly Auto Support Log sets to one or more  preconfigured recipients.  The autosupport@spectralogic.com mail recipient is automatically  selected. All ASL files generated by the library are automatically  sent to Spectra Logic Technical Support.  Select any additional mail recipient(s) from the Mail To choices  presented. Only mail recipients that have previously been  configured are listed (see Configure Mail Users on page 120). 3. Click Save.  After your changes are saved, the Configure Log Forwarding screen  redisplays with a confirmation message. 4. Click Previous to return to the main AutoSupport screen. SING UPPORT This section covers the following aspects of using AutoSupport:  Create New Support Tickets  Update Existing Support Tickets on page 354 User Privilege Requirements Only a user with superuser or administrator  privileges can open and modify support tickets using AutoSupport. November 2020 User Guide—Spectra TFinity Library...

  • Page 350: Create New Support Tickets

    Support after submitting the AutoSupport ticket (see  Contacting Spectra Logic on page 7).  Go to Spectra Logic’s website at: https:// support.spectralogic.com/services‐and‐contracts/support‐ offerings‐warranty‐info/ for information about the warranty  and service options for your library. Follow these steps to open a new ticket with Spectra Logic Technical  Support. 1. Log into the library as a user with superuser or administrator  privileges. 2. From the toolbar menu, select Maintenance > AutoSupport. The main  AutoSupport screen displays. Figure 217 The main AutoSupport screen. 3. If you want to save the AutoSupport ticket information to a USB device,  insert the device into a port on the LCM or operator panel and allow  time for the device to mount before proceeding (see Figure 15 on  page 50). Note: The option to save the ticket to a USB device is only available if  you connect a USB device in before you click Send Log Set. November 2020 User Guide—Spectra TFinity Library...
  • Page 351 Figure 219 The Select Ticket Type screen.  If you are sending additional information about an existing support  ticket, select Use existing support ticket and enter the ticket number  in the Number field. See Update Existing Support Tickets on  page 354 for additional information.  If this is a new ticket, select Create new support ticket. This option is  selected by default. Note: The Create new Hardware Health Monitor ticket option is not  available when you use the Send Log Set option to send an  AutoSupport ticket. This option is only used to send HHM data  in response to a maintenance notification (see Respond to HHM  Notifications on page 368). November 2020 User Guide—Spectra TFinity Library...
  • Page 352 Chapter 11 — Configuring and Using AutoSupport Create New Support Tickets 6. If you do not need to make any changes to the contact person’s  information for this support ticket, proceed to Step 7.  If you need to temporarily change the contact person’s information  for this ticket, click Profile Data. The Profile Summary screen  displays.  Make any necessary changes in the Profile Summary screen, then  click Use Settings. The Select Ticket Type screen redisplays. Figure 220 The Profile Summary screen.  Click Cancel to return to the Select Ticket Type screen without  making any changes to the contact person’s information. 7. In the Select Ticket Type screen (Figure 219 on page 351), type a  detailed description of the issue in the Problem Description field,  including what happened just before the failure occurred. Note: Supplying a detailed problem description will help support  personnel to address the issue more quickly and efficiently. November 2020 User Guide—Spectra TFinity Library...
  • Page 353 Notes:  The option to save the ticket to a USB device is only available if  clicked Send Log Set you connected a USB device before you   to  begin the ticket process.  After saving the ticket information to the USB device, you can  upload it to the Technical Support portal (see Accessing the  Technical Support Portal on page 498).  All of the information is  Click Submit. A progress screen indicates that the ticket request  correct,  (with log information) is being sent. When completed, the  AutoSupport Profiles screen displays. When Spectra Logic receives the request, a ticket is opened and an  email response is sent to the user with a ticket number. You need to change the  1. Click Previous to return to the Select Ticket Type screen.  problem description,  2. Modify the problem description as required. 3. Click Next to return to the Confirm and Submit Ticket screen. November 2020 User Guide—Spectra TFinity Library...

  • Page 354: Update Existing Support Tickets

    1. If you plan to save the ticket information to a USB device, insert the  device into a USB port on the LCM (see Figure 15 on page 50) or  operator panel and allow time for the device to mount before  continuing. Follow the instructions in steps 1 through 5 in Create New Support  Tickets on page 350 to reach the Select Ticket Type screen (see  Figure 219 on page 351). 3. If you do not need to make any changes to the contact person’s  information for this ticket, proceed to Step 5. If you need to temporarily change any of the contact person’s  information, click Profile Data. The Profile Summary screen displays  (see Figure 220 on page 352).  4. Make any necessary changes in the Profile Summary screen, then click  Use Settings. The Select Ticket Type screen redisplays. 5. Select Use existing support ticket. 6. Type the six‐digit ticket number in the Number field. You received this  number when you originally opened the ticket. 7. Add any updated information in the Problem Description field. 8. Click Next. The Confirm and Submit Ticket screen displays (see  Figure 221 on page 353). November 2020 User Guide—Spectra TFinity Library...
  • Page 355 Chapter 11 — Configuring and Using AutoSupport Update Existing Support Tickets 9. Verify that all information is correct. If all of the information is correct,  proceed to Step 10. If something needs to be changed, click Previous  and make the necessary changes. 10. To save the ticket information to a USB device instead of emailing from  the library, select the check box at the top of the screen (shown in  Figure 221 on page 353). Note: The option to save the ticket to a USB device is only available if  you connected a USB device before you clicked Send Log Set to  begin updating the ticket. 11. Click Submit. A progress screen indicates that the ticket request (with  log information) is being sent. When completed, the AutoSupport  Profiles screen displays. When Spectra Logic receives the request, the  ticket is updated and an email response is sent to the user with a ticket  number.  November 2020 User Guide—Spectra TFinity Library...

  • Page 356: Chapter 12 - Library Troubleshooting

    HAPTER Library Troubleshooting This chapter describes troubleshooting steps you can take, as appropriate,  to help resolve problems you might encounter while operating the library.  Try these troubleshooting procedures before you open a support ticket with  Spectra Logic Technical Support. If you are unable to resolve the problem  yourself, open a support ticket (see Opening a Support Ticket on page 501). Topic Troubleshooting Library Problems page 357 Troubleshooting Library Initialization Issues page 357 Troubleshooting BlueScale User Interface Issues page 358 Troubleshooting MLM Issues page 361 Troubleshooting Encryption Issues page 362 Resolving Operational Issues page 364 Interpreting External Lights page 367 Using BlueScale Hardware Health Monitoring page 367 Respond to HHM Notifications page 368 View Hardware Health Monitoring (HHM) Data page 372 Capturing Traces page 373 Resetting the Library page 377 Resetting Components page 377 Reset the Power Control Module page 378 Reset the LCM or RCM page 378 Reset a RIM page 379...

  • Page 357: Troubleshooting Library Problems

     Check the Service & Contracts menu to view information about the warranty  and service options available for your library as well as the Spectra Certified  Media warranty. ROUBLESHOOTING IBRARY NITIALIZATION SSUES This section provides information about potential library initialization  issues that you may experience. Issue Resolution Library hangs while The library gathers tasks at the beginning of the library initialization process,  gathering and displays this as its first task on the Library Initialization screen. If the  initialization tasks library is unable to gather the required initialization tasks within a few minutes  of powering on, contact Spectra Logic technical support for assistance (see  Contacting Spectra Logic on page 7). Library hangs If the library cannot complete the initialization process, it will generate system  during messages and enter maintenance mode. Contact Spectra Logic technical  initialization support for assistance (see Contacting Spectra Logic on page 7). Do not power  off the library. November 2020 User Guide—Spectra TFinity Library...

  • Page 358: Troubleshooting Blue Scale User Interface Issues

    Network Settings on page 118).  If SSL is enabled for the library, make sure that you enter the IP address using  the form:  https://[library IP address].  See Connecting to the library remotely using the BlueScale web interface on  page 97 for additional information.  Reset the LCM to make sure that the Ethernet port is not hung (see Reset the  LCM or RCM on page 378). Cannot change a Before attempting to change configuration settings: configuration  Recommended Make sure that the drives in the partition are empty. setting  Make sure that the host is not communicating with the library.  Make sure that no background processes are running (for example, Media  Auto Discovery, PreScan, or PostScan). If a background process is running,  the library displays a message indicating what it is.  If the background process is Media Auto Discovery, PreScan, or PostScan  and you cannot wait for the process to complete, you can stop or pause the  operation (Stop the Discovery Process on page 306 and Pause the PostScan  Process on page 315).   For all other background processes, wait until the process is completed and  then retry the configuration change. November 2020 User Guide—Spectra TFinity Library...
  • Page 359  If the library contains RIMs in excess of the maximum number of  exporters, the additional RIMs can be used for failover (see Controller  Failover on page 78).  Make sure that no background processes are running (for example, Media  Auto Discovery, PreScan, or PostScan). If a background process is running,  the library displays a message indicating what it is.  If the background process is Media Auto Discovery, PreScan, or PostScan  and you cannot wait for the process to complete, you can stop or pause the  operation (Stop the Discovery Process on page 306 and Pause the PostScan  Process on page 315).   For all other background processes, wait until the process is completed and  then retry the partition creation.  Make sure that no background processes are running (for example, Media  Cannot import or export cartridges Auto Discovery, PreScan, or PostScan). If a background process is running,  the library displays a message indicating what it is.  If the background process is Media Auto Discovery, PreScan, or PostScan  and you cannot wait for the process to complete, you can stop or pause the  operation (Stop the Discovery Process on page 306 and Pause the PostScan  Process on page 315).   For all other background processes, wait until the process is completed and  then retry the import or export operation. November 2020 User Guide—Spectra TFinity Library...
  • Page 360 Support key has expired Touch screen Recalibrate the touch screen (see Calibrating the Touch Screen on page 463). buttons and text fields are out of alignment  Make sure that you plug the USB device into the LCM or operator panel and  USB device does allow time for the device to mount before you select the option that saves  not appear as a “save to” option data to the USB device.  Reset the LCM to make sure that the USB port is not hung (see Reset the LCM  or RCM on page 378).  The library only recognizes FAT‐formatted, not NTFS‐formatted, USB  devices. Try using a different USB device. November 2020 User Guide—Spectra TFinity Library...

  • Page 361: Troubleshooting Mlm Issues

    Export or Exchange Expired  on the Inventory Cleaning Cartridges on page 253). screen The discovery process (Media Auto  Either wait until the library is idle  The library does Discovery or PreScan) cannot begin while  before beginning the import or  not proactively discover new the hosts are actively loading cartridges  manually start the discovery  cartridges when into or unloading cartridges from the  process for imported cartridges  they are imported drives. If you import cartridges during  when the library is idle. See  this time, the library posts a failure  Discover Cartridges Manually on  message stating that no drives are  page 304 for instructions. available to perform the discovery  process. November 2020 User Guide—Spectra TFinity Library...

  • Page 362: Troubleshooting Encryption Issues

    “Load drive after the library loses  encryption process: attempted while power or you reset or  1. Move the cartridge out of the drive and return it  encryption is power‐cycle the library, the  to its storage location (see Exchange Magazines  enabled, but no drive will not be able to  or Cartridges in a Partition on page 249). moniker or key list receive encryption  Reset the drive (see Resetting a Drive on  was sent to the monikers. page 402). DCM” This can also occur if a tape  is left in a drive while the  drive is reset or reseated. November 2020 User Guide—Spectra TFinity Library...
  • Page 363 9. Click Next to proceed to the Summary screen of  the Partition Wizard, and click Save. BlueScale Professional Edition 1. Log into the library as a superuser.  2. Log into the encryption feature.  3. Make sure the encryption key is listed on the  Encryption Configuration screen. If it is not  listed, add the key to the library (see “Import  the Required Key into the Library” in the  Spectra Tape Libraries Encryption User Guide).  4. Select Configuration > Partitions. 5. Click Edit next to the partition containing the  cartridge. 6. Navigate through the BlueScale partition  wizard to the Encryption screen. 7. Select the required encryption key as either the  primary encryption key or as a decryption key. 8. Click Next to proceed to the Summary screen of  the Partition Wizard, and click Save. Note: A maximum of eight decryption keys can  be assigned to one partition. November 2020 User Guide—Spectra TFinity Library...

  • Page 364: Resolving Operational Issues

    The library was unable to  Contact Spectra Logic Technical Support for  Magazine is left insert the magazine into  assistance (see Contacting Spectra Logic on page 7). in transporter its original chamber and  following a move no empty chambers are  available. The library  posts a system message  and moves the TeraPorter  to the service position. A blockage is preventing  Contact Spectra Logic Technical Support for  System message indicates that the the library from moving  assistance (see Contacting Spectra Logic on page 7). the robotics. robotics are blocked November 2020 User Guide—Spectra TFinity Library...
  • Page 365 Navigate to Maintenance > Tools and select  Library has disconnected. EtherLib Status. If the status indicates that any of the  EtherLib, but EtherLib options targets are not connected, check the cabling between  the components and then click Refresh. do not display in Package Update Labels on the front of one  Remove all labels from drive faces. High Performance or more drives interfering  with transporter position  Transporter fails with multiple PAX calibration. and picker errors. November 2020 User Guide—Spectra TFinity Library...
  • Page 366 PostScan process is  Use the following steps to return the cartridge to its  cycle or reset running, the cartridge  storage location: being scanned remains in  1. Examine the partition inventories to determine in  the drive. The library  which partition the cartridge belongs (see  generates a message to  Viewing and Downloading the Cartridge  notify you that the Global  Inventory on page 266). Spare contains a cartridge  2. Substitute the Global Spare tape drive containing  after it completes its  the cartridge for another drive in the same  initialization process. partition (see Use the Global Spare Drive on  page 404). 3. Move the cartridge out of the drive and return it  to its storage location (see Moving Cartridges  Within a Partition on page 273). 4. Return the drive back to Global Spare status. (see  Undo the Global Spare Drive on page 407). November 2020 User Guide—Spectra TFinity Library...

  • Page 367: Interpreting

    When the HHM icon appears on the status bar, you can click the icon to  view information about the notification and send a Hardware Health  Monitor ticket to a contact person within your organization or to Spectra  Logic Technical Support so they can review the logs and determine if any  maintenance tasks are needed.  HHM icon Figure 222 The HHM icon is located on the status bar.  To send an AutoSupport log to a contact person, see Respond to HHM  Notifications, beginning on this page.  To view a report showing the current HHM data, see View Hardware  Health Monitoring (HHM) Data on page 372. User Privilege Requirements Only a user with superuser or administrator  privileges can respond to HHM notifications by creating an AutoSupport  ticket and viewing HHM data.  November 2020 User Guide—Spectra TFinity Library...

  • Page 368: Respond To Hhm Notifications

    1. Log into the library as a user with superuser or administrator  privileges. 2. If not already completed, configure the mail recipients who should  receive AutoSupport information. Also configure one or more  AutoSupport profiles.  Mail recipients — See Configure Mail Users on page 120. At a  minimum, configure Spectra Logic Technical Support as a mail  recipient if you want the library to email AutoSupport ticket  requests to Spectra Logic.   AutoSupport profiles — See Configure AutoSupport Profiles on  page 342. You can configure one of the mail recipients to receive  critical alarm log sets automatically sent by the library. 3. Click the HHM icon on the status bar (see Figure 222 on page 367). The  Hardware Health Monitoring screen displays. Figure 223 The Hardware Health Monitoring screen provides information about responding to the HHM notification. November 2020 User Guide—Spectra TFinity Library...
  • Page 369 AutoSupport Ticket. 5. Click Send AutoSupport Ticket. The main AutoSupport screen displays. Figure 224 Click Send Log Set to open a support ticket. 6. Click Send Log Set. The Select Profile to Send Log Set screen displays. Figure 225 Select the AutoSupport profile to use for the support ticket. November 2020 User Guide—Spectra TFinity Library...
  • Page 370 7. Click Select next to the profile for the main contact person for HHM  issues. The Select Ticket Type screen displays.  Figure 226 Enter a problem description on the Select Ticket Type screen. The Create new Hardware Health Monitor ticket option is automatically  selected. The options for entering an existing support ticket number  and a problem description are not available. 8. If you do not need to make any changes to the contact person’s  information for this support ticket, skip to Step 9 on page 371. If you need to temporarily change the contact person’s information for  this ticket, click Profile Data. The Profile Summary screen displays (see  Figure 220 on page 352). Make any necessary changes in the Profile  Summary screen. Click Use Settings to save your changes and return to  the Select Ticket Type screen. November 2020 User Guide—Spectra TFinity Library...
  • Page 371 Respond to HHM Notifications 9. Click Next. The Confirm and Submit Ticket screen displays.  Figure 227 The Confirm and Submit Ticket screen. 10. Verify that all information is correct.  To save the ticket information to a USB device instead of emailing it  from the library, select the box at the top of the screen. Note: The option to save the ticket information to a USB device is only  available if you connected a USB device in Step 4 on page 369.  If all of the information is correct, proceed to Step 11.  If something needs to be changed, click Previous to return to the  Select Ticket Type screen and make any necessary changes. 11. Click Submit to send the Hardware Health Monitor ticket to the  selected recipient.  A progress screen indicates that the ticket request (and the ASL  information) is being sent. When completed, the AutoSupport Profiles  screen displays. 12. After any required tasks are complete, the threshold can be reset. The  HHM icon disappears until the next threshold is reached. November 2020 User Guide—Spectra TFinity Library...

  • Page 372: View Hardware Health Monitoring (Hhm) Data

    In addition to the HHM: View Data utility, two additional HHM utilities configure the Caution HHM counters and thresholds for the monitored components. Do not change the values for any counters or thresholds unless you are specifically instructed to do so by Spectra Logic Technical Support. Use the following steps to view the current HHM data. 1. Log into the library as a user with superuser or administrator  privileges.

  • Page 373: Capturing Traces

    RACES Overview Spectra Logic uses traces to help diagnose problems with the  library. You only need to capture traces when instructed to do so by  Spectra Logic Technical Support. They will tell you what type of trace you  need to capture. Emailing Trace Results If you plan to email trace results directly from the  library, make sure that you have already set up the recipients as mail users  (see Configure Mail Users on page 120). If you are connected to the library using a web browser, you can also copy  and paste the trace results into a text file and email it to Spectra Logic  Technical Support if they request it. Saving Trace Results to a USB Device If you plan to save trace results to a  USB device, you must connect the USB device to a port on the LCM or  operator panel and allow time for it to mount before you select Traces on  the Maintenance Tools screen (see Connect a USB Device to the Library on  page 178). If a USB device is not connected, the USB option is not available.  You can, however, still save trace results to the memory card in the LCM.  You can also view the results without saving them. User Privilege Requirements Only a user with superuser or administrator  privileges can capture traces.  November 2020 User Guide—Spectra TFinity Library...
  • Page 374 Figure 231 Select the traces you want to capture on the System Traces screen (Error Log trace results shown).  LCM Trace —  C aptures a trace relating to a single aspect of  operations related to the LCM.  Component Trace —  C aptures a trace relating to the logical library or  a single aspect of operations related to the robotics or a RIM. Note: The RIMs in the library are listed as F‐QIPs. November 2020 User Guide—Spectra TFinity Library...
  • Page 375 Save results to Saves the report to the memory card in the LCM.  Compact Flash file Note: Select this option only if specifically instructed to do so by Spectra Logic  Technical Support. Save to USB Saves the report to the USB device. The results can then be viewed from any  device that can read from USB. Note: This option is only available if you inserted a USB device in Step 3 on  page 374. Display Full LCM Opens a new screen that shows the entire trace.  Trace Note: The Display Full LCM Trace check box only applies to selections made in  the LCM Trace list, not selections made in the Component Trace list. If Display Full LCM Trace is selected when you generate a component trace, the selection is  ignored. November 2020 User Guide—Spectra TFinity Library...
  • Page 376 Trace, Selected Display Display in the Trace Results screen. Click Previous to return to the System  Full LCM Trace, Traces screen. Figure 232 Select the Display Full LCM Trace option to view the entire trace on the Full Trace screen (Error Log trace results shown). 8. If you chose to save the file to a USB device or mail it, a message  displays showing the filename for the trace file. November 2020 User Guide—Spectra TFinity Library...

  • Page 377: Resetting The Library

    Do not reset a component unless you are specifically instructed to do so. Trace data Caution generated by the library or the component may be lost when you perform a reset, making diagnosing problems difficult. November 2020 User Guide—Spectra TFinity Library...

  • Page 378: Reset The Power Control Module

    BlueScale web interface are lost. Wait five minutes for the reset to complete and then reconnect. Backup operations are not affected. Reset Figure 234 The reset button on the Spectra LS (LCM or RCM). November 2020 User Guide—Spectra TFinity Library...

  • Page 379: Reset A Rim

    Figure 236 Location of the reset button on a RIM2. button on a RIM. BlueScale Software Reset You can also reset the RIM through the BlueScale user interface. 1. Determine the BlueScale identifier for the RIM you need to reset.  Note: RIMs are shown as F‐QIPs in the BlueScale user interface and are  identified according to their physical location in the library. See  RIM Identifiers on page 69 for information about identifiers. 2. Log into the library as a user with superuser or administrator  privileges.  3. From the toolbar menu, select Maintenance > Tools. The Maintenance  Tools screen displays. 4. Select Utilities. The Utilities screen displays. November 2020 User Guide—Spectra TFinity Library...
  • Page 380 5. Click Show Advanced. The Advanced Utilities Confirmation screen  displays. 6. Click Next. The Utilities screen refreshes to show a list of the advanced  utilities. 7. Scroll through the list of advanced utilities and select Reset Controller.  The screen refreshes to show the details for the utility. Figure 237 The Reset Controller utility for resetting a RIM. 8. Use the drop‐down list to select the component identifier for the RIM  that you need to reset. 9. Click Run Utility to reset the selected RIM. When the reset is complete, the Utility Results screen displays, showing  that the RIM was reset. Note: When the RIM resets, the library posts system messages that the  F‐QIP disappeared and reappeared. 10. The RIM is ready for use. November 2020 User Guide—Spectra TFinity Library...

  • Page 381: Iscovering And

    If a white camera is configured with an unknown fixed IP address, you must reset it Important to use DHCP before you can discover it on the network. Resetting the camera to use DHCP requires physically accessing the camera inside the library. Contact Spectra Logic Technical Support for assistance (see Contacting Spectra Logic on page For a black BlueScale Vision camera, you can use the camera’s setup wizard ...

  • Page 382: Configure The Bluescale Vision Camera - White

    Do not click Install Utility. This option installs the Viewing/Recording utility. It Important cannot be used to configure the camera. Note: The Network Camera Setup Wizard uses the UDP broadcast to  discover the camera on the network. You may need to disable  your network’s firewall if it blocks using UDP.  Figure 238 The Network Camera Setup Wizard start page. November 2020 User Guide—Spectra TFinity Library...
  • Page 383 Figure 239 The camera IP address shown in the Network Camera Setup Wizard.  The default device name for the camera is SLnnnnnn, where  Notes: nnnnnn are the last 6 digits of the camera’s 12 digit  hexadecimal MAC address.  If you only need to determine the IP address for the camera,  make a note of that information and then click the button in  the upper right‐hand corner of the screen to close the wizard.  The camera will continue to use DHCP to obtain an IP  address.  If the wizard does not discover the camera, the camera must  be reset to use DHCP addressing. Contact Spectra Logic  Technical Support for assistance (see Contacting Spectra  Logic on page 7).  If the camera is configured to use DHCP and no DHCP  server is available, the camera defaults to IP address  192.168.0.99. 5. Click the forward arrow to display the login screen. Enter the  Administrator Name and Administrator Password.  The default Administrator Name is administrator (all lower case, case‐ sensitive); by default, the Administrator Password is left blank. November 2020 User Guide—Spectra TFinity Library...
  • Page 384 On the Camera Settings screen, change the Device Name to  something that will help you identify the camera in your  environment. The default name for the camera is SLnnnnnn, where  nnnnnn is the last six digits of the camera’s 12 digit hexadecimal  MAC address. b. If desired, enter a Description for the camera so that you can easily  identify it. c. If necessary, set the correct Time Zone, Local Date, and Local Time.  7. Click the forward arrow to display the IP Address Settings screen. Click arrow to continue Figure 241 Select Fixed IP Address to configure the IP address for the camera. November 2020 User Guide—Spectra TFinity Library...
  • Page 385 If you do not know the camera’s IP address, you must reset the camera to use DHCP addressing before you can connect to it. The reset process requires physically accessing the camera. Contact Spectra Logic Technical Support for assistance (see Contacting Spectra Logic on page ...
  • Page 386 Figure 243 Confirm that the new settings for the camera are correct. 10. Click the forward arrow to save the updated settings. A confirmation  dialog box displays. Click OK to confirm that you want to save the new  settings.  Figure 244 Save the updated settings for the camera. 11. After saving the new camera configuration verify the settings by  attempting to access the camera at the new IP address (see Using a Web  browser on page 174). 12. If the library has multiple cameras, repeat the steps in this section for  each camera. Make a record of the IP address for each camera and the  frame in which each camera is located.  Other camera settings can be configured if desired. See the BlueScale  Vision Camera User Guide for information about other available settings.  November 2020 User Guide—Spectra TFinity Library...

  • Page 387: Configure The Bluescale Vision Camera - Black

    Enter the camera’s updated IP address in the BlueScale Vision IP Address field. d. Click Save. The presence of a camera icon on the status bar indicates  that the IP address has been saved. Configure the BlueScale Vision Camera - Black 1. Download the camera software from the support portal Downloads > Tools page or click Vivotek_InstallWizard‐v1.1.0.27.exe. Note: The Vivotek FD8361 Fixed Dome Network Camera User’s Manual  indicates that the software is located on a CD shipped with the  camera. The CD is not shipped with Spectra Logic libraries.  Download the software using the link above. 2. Open the folder and run IW2_Setup‐v1.1.0.27.exe. The program  searches the network for any compatible network cameras. 3. When the discovery completes, a graphic of the detected setup, similar  to Figure 245, displays. Click Next. Figure 245 Sample detected network. November 2020 User Guide—Spectra TFinity Library...
  • Page 388 Figure 246 The camera IP address shown in the Network Camera Installation Wizard 2. 5. The camera software should open in your default browser. If it does  not, open a browser window and type the IP address shown.  The software included with the black camera, requires  Notes: ActiveX to view the streaming video and controls. You must  use Internet Explorer or see Streaming video and camera  controls do not work for the library camera on page 365 for  alternate solutions.  If this is the first time the program has been run on the  computer an add‐on will need to be installed.  Depending on the firmware of the black camera, you may  need to log into the camera to view live images or to  configure the camera. The default username is root. The  default password is Spectra123. To change the default  password or create additional users, see “Security” in the  Vivotek FD8361 Fixed Dome Network Camera User’s Manual. 6. Click Configuration to see the options for configuring the camera. Figure 247 The viewing software home page. November 2020 User Guide—Spectra TFinity Library...
  • Page 389 Figure 248 Enter a Host name and set the date if necessary. 8. Click Save. 9. Select Network > General settings. The Network General Settings  screen displays. Figure 249 If you select Use fixed IP address, configure the IP address for the camera. November 2020 User Guide—Spectra TFinity Library...
  • Page 390  The Secondary DNS is optional. If provided, it will be used if  the Primary DNS is unavailable. Figure 250 If you select Use fixed IP address, configure the IP address for the camera. 11. Click Save. 12. After saving the new camera configuration verify the settings by  attempting to access the camera at the new IP address (see Using a Web  browser on page 174). 13. If the library has multiple cameras, repeat the steps in this section for  each camera. Make a record of the IP address for each camera and the  frame in which each camera is located.  Other camera settings can be configured if desired. See the Vivotek  FD8361 Fixed Dome Network Camera User’s Manual for information about  other available settings.  15. When you have completed configuring the camera, close your browser  to exit the camera setup software. November 2020 User Guide—Spectra TFinity Library...

  • Page 391: Restoring The Library Configuration

     The backup of the MLM database also contains the DLM  database. To restore the... Using the... See... Auto Configuration Save Library configuration, the    Restore From an Auto  MLM and DLM databases, and  file, Configuration Save File on  the BlueScale encryption keys  page 392. stored in the library Library configuration and the  Saved configuration file, Restore the Library Configuration  BlueScale encryption keys  Using a Saved Configuration on  stored in the library page 397. MLM and DLM databases MLM database backup file, Restore the MLM and DLM  Databases on page 399. BlueScale encryption keys Exported key file,  See the Spectra Tape Libraries  Encryption User Guide. November 2020 User Guide—Spectra TFinity Library...

  • Page 392: Restore From An Auto Configuration Save File

    Any changes made since the last backup will need to be entered manually. The library automatically generates a configuration backup file whenever  any of the following events occurs:  When you make a change to a partition, the library immediately  generates a configuration backup file and saves it to the memory card  in the LCM. If you configured the option to email the backup file, the  backup file will be sent as an email attachment to the specified recipient  (see Enable Email for the Auto Configuration Save File on page 122).  Changes to any of the library configuration settings other than those for  partitions are automatically saved in the configuration backup file that  the library creates each week. The timing for this backup is based on the  first time the automatic backup file is generated.  If you cannot restore from the configuration backup file on the LCM  and you have manually generated backups of the library configuration  and the MLM database that are more current than the available  automatically generated configuration backup file that is saved  elsewhere, you may want to use those backups instead of the  automatically generated configuration backup file (see Restore the  Library Configuration Using a Saved Configuration on page 397 and  Restore the MLM and DLM Databases on page 399). November 2020 User Guide—Spectra TFinity Library...
  • Page 393 1. If you plan to restore using the zip file containing the automatically  generated configuration backup file that was sent as an email  attachment, use the following instructions to copy it to a USB device;  otherwise, skip to Step 2. a. Create a folder called   on a USB device. \autocfgsave b. Copy the zip file you received in the email to the    \autocfgsave folder on the USB device.  c. Connect the USB device to the USB port on the LCM or operator  panel and allow time for it to mount before continuing. 2. Log into the library as a user with superuser or administrator  privileges. 3. From the toolbar menu, select Maintenance > Tools. The Maintenance  Tools screen displays. 4. Select Utilities. The Utilities screen displays. 5. Click Show Advanced. The Advanced Utilities Confirmation screen  displays. 6. Click Next. The Utilities screen refreshes to show a list of the advanced  utilities. November 2020 User Guide—Spectra TFinity Library...
  • Page 394 The library is then restored using the selected configuration backup file on the USB device. The USB device now contains one additional Auto Configuration Save file. After a brief delay, the Utility Results screen appears, showing that the  configuration was restored. The library then performs a power‐ cycle  reset. November 2020 User Guide—Spectra TFinity Library...
  • Page 395  If you do not have a manual backup available, you will need to restore  the following changes manually:  If you made configuration changes after the creation date of the  automatically generated configuration backup file you used, you  will need to use the options in the System Setup screen to repeat  those changes after the restore is complete.  If you entered activation keys after the creation date of the  automatically generated configuration backup file you used, you  will need to use the Option Enablement pane of the System  Configuration screen to re‐enter those keys (see Enter Activation  Keys on page 110). Update the Library Inventory When you restore the configuration, any magazines that were imported  into a partition after the configuration backup file you used was generated  are not recognized as belonging to the partition. Instead, the library  notifies you that there are unused magazines in the free pool.  Use the following instructions to update the library inventory to reflect the  correct number of magazines assigned to the partition.  1. Log in as a user with superuser or administrator privileges. 2. From the toolbar menu, select Configuration > Partitions. The Shared  Library Services screen displays. 3. Click Edit for the partition to which the unassigned magazines should  belong. November 2020 User Guide—Spectra TFinity Library...
  • Page 396 Chapter 12 — Library Troubleshooting Restore From an Auto Configuration Save File 4. Click Next to advance through the partition configuration screens until  you reach the Chambers and Drives screen. Figure 252 The Chambers and Drives screen. 5. Decrease the number of storage chambers assigned to the partition by  the number of missing magazines. 6. Click Next to advance through the remainder of the screens without  making any additional changes until you reach the Save Library  Configuration screen.  7. Click Save. The Share Library Services screen redisplays. November 2020 User Guide—Spectra TFinity Library...

  • Page 397: Restore The Library Configuration Using A Saved Configuration

    10. Click Save. The library requires several minutes to store the  configuration information, after which the Shared Library Services  screen redisplays. Restore the Library Configuration Using a Saved Configuration Use the following steps if you want to restore the library from a  configuration backup file that was generated manually, as described in Use  Manual Backup of the Library Configuration on page 143. Note: The manually‐generated configuration backup files do not  include the MLM and DLM databases. If you also need to restore  the MLM and DLM databases, you must use a separately  generated backup of the MLM database (see Restore the MLM  and DLM Databases on page 399). 1. Log into the library as a user with superuser or administrator  privileges. 2. From the toolbar menu, select Maintenance > Tools. The Maintenance  Tools screen displays. 3. Select Utilities. The Utilities screen displays. 4. Click Show Advanced. The Advanced Utilities Confirmation screen  displays. November 2020 User Guide—Spectra TFinity Library...
  • Page 398 USB device with a time stamp indicating when the file was created. The library is then restored using the selected auto saved configuration. The USB device now contains one additional configuration file. After a brief delay, the Utility Results screen appears, showing that the  configuration was restored. The library then performs a power‐ cycle  reset. November 2020 User Guide—Spectra TFinity Library...

  • Page 399: Restore The Mlm And Dlm Databases

    (see Restore From an Auto Configuration Save File on  page 392). 1. Use your storage management software to stop all backup or restore  operations on the library. Important Restoring the MLM and DLM databases requires the library to be idle. 2. If you plan to restore using an MLM database backup file that was sent  as an email attachment, use the following instructions to copy the file to  a USB device; otherwise, skip to Step 5. a. Create a folder called SavedMLMDB at the root of a USB device. b. Copy the   or  xlminfo<date-time>.db cminfo_<date-time>.zdt file to the SavedMLMDB folder on the USB device. 3. Log into the library as a user with superuser or administrator  privileges. November 2020 User Guide—Spectra TFinity Library...
  • Page 400 10. Scroll down and select Restore MLM Database from USB. The screen  refreshes to show the details for the utility. Figure 253 Select the Restore MLM Database from USB utility. 11. Use the Select a restore time stamp drop‐down list to select the   or  file  xlminfo<date-time>.db cminfo_<date-time>.zdt containing the MLM database backup you want to use for the restore. 12. Click Run Utility. After a brief delay, the Utility Results screen displays, showing that the  database was restored. After an MLM database restore, the Discover Media button on the  Note: Media Lifecycle Management Tools screen (Maintenance > MLM) may be active even if all cartridges have been discovered.  November 2020 User Guide—Spectra TFinity Library...

  • Page 401: Chapter 13 - Drive Troubleshooting

    HAPTER Drive Troubleshooting This chapter describes procedures for dealing with the most common  problems encountered with the library’s drives. Try these troubleshooting  procedures before you open a support ticket with Spectra Logic Technical  Support. If you are unable to resolve the problem yourself, open a support  ticket (see Opening a Support Ticket on page 501). For additional  troubleshooting information, refer to the drive documentation (see LTO  Ultrium Tape Drives on page 20 and TS11xx Technology Drives on  page 20). The library must be under warranty or have a valid service  Note: contract in order to qualify for support (see Service Contract  Extension on page 523 to learn about service contracts).  Topic Resetting a Drive page 402 Using a Global Spare Drive page 403 Use the Global Spare Drive page 404 Undo the Global Spare Drive page 407 Retrieving a Drive Trace or Drive Dump File page 408 Use the Drive Traces Button page 408 Use the IBM Tape Diagnostic Tool to Retrieve a  page 410 Drive Dump Use the BlueScale Retrieve Drive Dump Utility page 411 Troubleshooting Drives page 413 Identify the Problem page 413 Interpret the Detailed Drive Information page 416 Using DLM to Test a Drive page 430...

  • Page 402: Drive

    Perform the Reset. The following steps describe how to reset a drive using  the Reset button on the Drives screen. 1. Determine the BlueScale identifier for the drive you want to reset. Note: Drives are identified according to their physical location in the  library. For example, FR1/DBA2/DRV4 refers to the upper right  drive in DBA2 of frame 1. See Drive Identifiers on page 70 for  information about identifiers. 2. Log into the library as a user with superuser or administrator  privileges. 3. Select Configuration > DLM (or Drives) to display the Drives screen. Figure 254 Click Reset on the Drives screen. 4. Identify the drive that needs to be reset and click Reset. The library  power cycles the drive. When the drive completes its POST and becomes ready, a status screen  displays, showing that the drive was reset. Note: When the drive resets, the library posts system messages that the  drive disappeared and reappeared. 5. The drive is ready for use. November 2020 User Guide—Spectra TFinity Library...

  • Page 403: Using A Global Spare Drive

    After the Global Spare is activated, you may need to reconfigure your switch to access the spare drive.  The failed drive must be idle, with no pending backup or restore  operations. Backups to the other drives in the partition can continue. Note: You cannot use a Global Spare drive to replace a failed drive  while the library is actively running the Drive Firmware Update  wizard in the partition. Cartridge Inventory. If the failed drive contains a cartridge when it is  replaced by the Global Spare, that cartridge is removed from the partition’s  inventory. If you are able to remove the cartridge from the failed drive after  you remove it from the library, reimport the cartridge (see Importing into a  Storage or Cleaning Partition). PostScan Requirements. If a partition is configured to use either FullScan  or QuickScan using Global Spares, keep in mind that the PostScan process  “owns” the Global Spare drive it is using until it has processed all of the  cartridges in the PostScan queue for the partition. As a result, a Global  Spare drive that is being used for PostScan is not available for use as a  spare. If all of the Global Spare drives assigned to the partition are in use by the  MLM PostScan process, you must pause PostScan to make a Global Spare  drive available, as described in Pause the PostScan Process on page 315.  November 2020 User Guide—Spectra TFinity Library...

  • Page 404: Use The Global Spare Drive

    Use the Global Spare Drive Follow these steps to use a Global Spare drive as a temporary replacement  for a failed drive. 1. If necessary, use your storage management software to stop any  attempts to read from or write to the failed drive. Refer to your storage  management software documentation for instructions. 2. Log into the library as a user with superuser or administrator  privileges. 3. From the toolbar menu, select Configuration > Partitions to display the  Shared Library Services screen. Figure 255 Click Global Spare to begin the process of replacing a partition drive with a Global Spare drive. November 2020 User Guide—Spectra TFinity Library...
  • Page 405 4. Click Global Spare for the partition that contains the failed drive to  display the Global Spare Usage screen. Note: The Global Spare button is not present if one or more drives are  not configured as Global Spares for the partition (see Assign  Global Spare Drives on page 196). Figure 256 Click Use Spare for the drive you want to replace. 5. Click Use Spare next to the drive for which you want to substitute an  available Global Spare drive. Wait for the library to complete the  sparing operation.   When you select the drive to replace, the BlueScale software  Notes: disables the selected drive and configures an available Global  Spare drive to report the same WWN and serial number as  the drive it is replacing. The failed drive can then be removed  and replaced the next time you are physically at the library.  If you have more than one available Global Spare drive, the  library automatically selects a drive in no particular order. November 2020 User Guide—Spectra TFinity Library...
  • Page 406 Global Spare drive. 7. If necessary, use your storage management software to bring the Global  Spare drive that replaced the failed drive online. Refer to your storage  management software documentation for instructions. Replace the failed drive as soon as possible and reconfigure the spare drive to Important return it to a Global Spare configuration. Note: If your storage management software cannot access the Global  Spare drive, confirm that the drive is properly connected to the  same SAN as the failed drive. You may also need to reconfigure  the Fibre Channel switch. November 2020 User Guide—Spectra TFinity Library...

  • Page 407: Undo The Global Spare Drive

    3. When the Global Spare drive is empty and offline, select  Configuration > Partitions on the toolbar menu to display the Shared  Library Services screen. 4. Click Global Spare for the partition that contained the failed drive to  display the Global Spare Usage screen. Figure 258 Click Undo Spare to begin using the replacement drive you installed. 5. Click Undo Spare next to the drive you physically replaced.  The BlueScale software stops substituting the Global Spare for the drive  it replaced and reconfigures the replacement drive back into the  partition. The Global Spare is then available to be used again, as  needed. 6. Use your storage management software to bring the newly installed  drive online and resume backup operations. Refer to your storage  management software documentation for instructions. November 2020 User Guide—Spectra TFinity Library...

  • Page 408: Etrieving A Drive Race Or

    Note: The Drive Traces button is not supported for TS11xx technology  drives. Before You Begin Before you begin generating a drive trace using the Drive Traces button,  make sure you fulfill the following prerequisites. Emailing Results. If you plan to email the drive trace file directly from the  library, make sure that you have already set up the intended email  recipient as a mail user (see Configure Mail Users on page 120). Saving Results to a USB Device. If you plan to save the drive trace file to a  USB device, you must plug the USB device into one of the USB ports on the  LCM or operator panel and allow time for the device to mount before you  click Drive Traces (see Using a USB Device on page 177).  Note: If a USB device is not connected, the option to save the drive  trace file to a USB device is not available. You can, however, still  email the trace file or download the file. User Privilege Requirements. Only a user with superuser or administrator  privileges can use the BlueScale software to retrieve a drive trace file. November 2020 User Guide—Spectra TFinity Library...
  • Page 409 Use the Drive Traces Button Generate the Trace 1. Log into the library as a user with superuser or administrator  privileges. 2. If you plan to save the drive trace file to a USB device, plug the USB  device into one of the USB ports on the LCM or operator panel and  allow time for the device to mount before proceeding. 3. Select Configuration > DLM (or Drives) to display the Drives screen. Figure 259 Click Drive Traces on the Drives screen. 4. Click Drive Traces. The Generate Drive Traces screen displays. Figure 260 The Generate Drive Traces screen. November 2020 User Guide—Spectra TFinity Library...

  • Page 410: Use The Ibm Tape Diagnostic Tool To Retrieve A Drive Dump

    Use the latest version of ITDT to gather a drive dump from the latest generation of Important drives. Log into IBM’s Fix Central website at https://www.ibm.com/support/ fixcentral using your individual IBM ID. 2. Select the following options:  Product Group = System Storage   Select from System Storage = Tape systems  Select from Tape Systems = Tape drivers and software  Select from Tape drivers and software = IBM Tape Diagnostic Tool  (ITDT)  Platform = Select your operating system from the drop‐down list  and click Continue.  November 2020 User Guide—Spectra TFinity Library...

  • Page 411: Use The Bluescale Retrieve Drive Dump Utility

    If for some reason you cannot install and use ITDT in your environment,  use the BlueScale Retrieve Drive Dump utility to collect the dump file from  a drive. Before You Begin Before you begin the utility, make sure you fulfill the following  prerequisites. Insert USB Device. This utility saves the drive dump file to a USB device  connected to the LCM or operator panel. You must connect the USB device  and allow time for it to mount before you access the Utilities screen (see  Using a USB Device on page 177).  User Privilege Requirements. Only a user with superuser or administrator  privileges can use the BlueScale software to retrieve a drive dump file.  Run the Utility 1. Determine the BlueScale identifier for the drive from which you want to  retrieve the dump file.  Note: Drives are identified according to their physical location in the  library. For example: FR1/DBA2/DRV4 refers to the upper right  drive in DBA2 of frame 1. Refer to Drive Identifiers on page 70  for information about identifiers. 2. Log into the library as a user with superuser or administrator  privileges. November 2020 User Guide—Spectra TFinity Library...
  • Page 412 (pass or fail), not where to send the drive dump file. The drive  dump file is always saved to the USB device. Do not send the  utility results to the default autosupport@spectralogic.com email  recipient.  9. Use the drop‐down list to select the drive from which you want to  retrieve the dump. 10. Click Run Utility to retrieve the dump file from the selected drive. Do not use the drive from which you are retrieving the dump file for any other Important purpose while the utility runs. When the dump is saved, the Utility Results screen displays, showing  that the utility ran successfully.  November 2020 User Guide—Spectra TFinity Library...

  • Page 413: Troubleshooting Drives

    Review any system messages that have been posted by the library (see Check  System messages and Respond to Messages on page 159) and take any action described in the  message(s). Look up the definition of an error sense code referenced in a system message  Error sense codes using the Spectra Tape Libraries SCSI Developer Guide. Find detailed troubleshooting information for the drive. See Additional  Drive Publications on page 19 for information about obtaining drive documentation. documentation Find information about the most current version of BlueScale software and  Technical Support additional service and support tools. You can access the Technical Support  Portal portal at https://support.spectralogic.com. Accessing many of the tools available on the Technical Support portal  Note: requires creating a user account. See Accessing the Technical Support Portal on  page 498 for instructions.  Check the options under the Documentation and Knowledge Base menus for  additional troubleshooting information.  Check the Service & Contracts menu to view information about the warranty  and service options available for your library as well as the Spectra Certified  Media warranty. November 2020 User Guide—Spectra TFinity Library...
  • Page 414 Display Message and MCD Codes, beginning on page 417 for detailed information. Indicates whether a cartridge is currently loaded in the drive, tape motion, and  Cartridge Status other information related to reading and writing data. 3. If you have successfully operated the storage management software  and library in the past, but are now experiencing problems reading and  writing data, check the following: Check this... If... You are having trouble writing data to a cartridge. Make sure that the cartridge  Write-protect switch setting is write‐enabled (see Preparing Cartridges for Use on page 227) before  importing it into the library. A tape cartridge has been in use for a long time or if it has been used frequently,  Cartridge age try using a new cartridge. The drive indicates that a cleaning is required. Follow the instructions in  Drive cleaning Cleaning a Drive on page 465 to clean the drive. Note: If the storage partition is associated with a cleaning partition and the  cleaning partition contains a usable cleaning cartridge, drives are automatically  cleaned whenever necessary. November 2020 User Guide—Spectra TFinity Library...
  • Page 415 After you reconnect the drive to the library, use the utility to return the port to a participating state. Software Make sure that your host application is installed and configured correctly (refer  installation to your software documentation). Pay special attention to steps that describe  how to configure the software for use with the drive(s). Drive addressing Make sure that the drive address configured in the host application is the same  one you specified when you configured the partition containing the drive (see  Creating a Storage Partition on page 189). Host and software Determine whether a device driver is required. Some operating environments  requirements require you to install device drivers before the application software can  correctly communicate with the drives. When you update the drive firmware,  you may also need to update the device driver for the drive. See Updating  Drive Device Drivers on page 495 for instructions. November 2020 User Guide—Spectra TFinity Library...

  • Page 416: Interpret The Detailed Drive Information

    Figure 262 Use the information on the Drive Details screen to help troubleshoot drive problems. The following sections describe how to use information on the Drive  Details screen to help troubleshoot drive problems. Responding to the Drive Cleaning Notification Whenever a tape is loaded or unloaded, the read/write heads are  physically cleaned by a brush located within the drive. However, after  reading and writing a large amount of data (the exact amount varies by  drive type and generation) or if read or write errors occur, the drive  requests to be cleaned with a cleaning cartridge. The request is made by  sending a Tape Alert message to the host, and displaying a C on the SCD  for an LTO drive or CLEAN* on the MCD for a TS11xx technology drive.  The notification is also posted to the library’s Drive Details screen  (Figure 262) and the DLM drive health icon for the drive changes to yellow  (see Using the Drive Health Icons on page 333 for additional information).  If needed, clean the drive as described in Cleaning a Drive on page 465.  Use only a certified cleaning cartridge. To order cleaning cartridges, see  Media and Media Accessories on page 521. November 2020 User Guide—Spectra TFinity Library...
  • Page 417 Diagnostic Tool to Retrieve a Drive Dump on page 410.  Make sure you install ITDT on a computer that is connected  to the same SAN as the drives in the library.  For TS11xx technology drives, use the MCD to determine the  status of the drive (see Interpreting the SCD and MCD  Codes). Contact Spectra Logic Technical Support if you need assistance (see  Contacting Spectra Logic on page 7).  Interpreting the SCD and MCD Codes Overview. The Drive Details screen displays the state of the single‐ character display (SCD) on LTO drives (see LTO SCD Codes) or the display  message (MCD) on TS11xx technology drives (see TS11xx Technology  MCD Codes on page 425). Figure 263 An LTO drive’s SCD information on the Drive Details screen. November 2020 User Guide—Spectra TFinity Library...
  • Page 418  Some of the solutions listed in the following table include  Notes: testing the drive. See Using DLM to Test a Drive on page 430  for instructions.  In some cases, additional tests using ITDT are required.  Download and install the software as described in Use the  IBM Tape Diagnostic Tool to Retrieve a Drive Dump on  page 410. Refer to the ITDT documentation for information  about using this utility. Contact Spectra Logic Technical  Support if you need assistance (see Contacting Spectra Logic  on page 7). Multiple Errors . The SCD or MCD is blank during normal operation. If  multiple errors occur, the code with highest priority (lowest number)  displays first. Once corrected, the code with the next highest priority  displays, until none remain. Note: The drive may need to be reset in order to clear the error code. WORM Media. The drives supported by the library support using WORM  media. To learn more about WORM media, see WORM Media on page 551.  The following conditions cause WORM media errors to occur:  Information in the servo manufacturer’s word on the tape must match  information from the cartridge MAM. If it does not match, the drive’s  SCD displays error code 7.  Inserting a WORM tape cartridge into a drive that is not compatible  with WORM media causes the cartridge to be treated as an  unsupported medium. The drive’s SCD displays error code 7. November 2020 User Guide—Spectra TFinity Library...
  • Page 419 No error occurred. No action is required. The power was cycled or diagnostics have finished with no errors. Cooling problem. The recommended operating temperature was exceeded. Perform one or more of  the following:  Make sure that the cooling fan is rotating and is quiet.  Remove any blockage that prevents air from flowing freely through the drive.  Make sure that the operating temperature and airflow is within the specified  range (refer to the tape drive documentation for these specifications). If the operating temperature is within the specified range and the problem  persists, contact Spectra Logic Technical Support (see Contacting Spectra Logic  on page 7). Note: The error code clears when you reset or power cycle the drive or when  you place it in maintenance mode. Power problem. The externally supplied power is approaching the specified voltage limits (the  drive is still operating) or is outside the specified voltage limits (the drive is not  operating).  If the problem is only exhibited by one drive in the library:   Make sure that the library’s power connector is properly seated.  If the problem persists, contact Spectra Logic Technical Support (see  Contacting Spectra Logic on page 7). Note: The error code clears when you reset or power cycle the drive or when  you place it in maintenance mode. If the problem is exhibited by multiple drives in the library:  The power throughout the library needs to be checked. Contact Spectra Logic  Technical Support for assistance (see Contacting Spectra Logic on page 7). November 2020 User Guide—Spectra TFinity Library...
  • Page 420 2. Reset the drive (see Resetting a Drive on page 402), then retry the operation  that produced the error. 3. If the problem persists, contact Spectra Logic Technical Support and send the  drive dump to them, if requested (see Contacting Spectra Logic on page 7). Note: The error code clears when you reset or power cycle the drive or when  you place it in maintenance mode. Drive hardware problem.  Important: Do not force a dump; one already exists. The drive determined that a tape path or read/write error occurred. To prevent  damage to the drive or tape cartridge, the drive does not allow you to insert a  cartridge if the current cartridge was successfully ejected. Perform the following: If possible, use ITDT to collect the existing drive dump (see Use the IBM Tape  Diagnostic Tool to Retrieve a Drive Dump on page 410).  If you cannot use ITDT, use the BlueScale Retrieve Drive Dump utility (see Use  the BlueScale Retrieve Drive Dump Utility on page 411). 2. Reset the drive (see Resetting a Drive on page 402), then retry the operation  that produced the error. 3. If the problem persists, contact Spectra Logic Technical Support and send the  drive dump to them, if requested (see Contacting Spectra Logic on page 7). Note: The error code clears when you reset or power cycle the drive or when  you place it in maintenance mode. November 2020 User Guide—Spectra TFinity Library...
  • Page 421 Confirm that the cartridge is the correct media type. If it is, determine whether  the problem is associated with writing or reading data to a single cartridge or  multiple cartridges. Problems Writing Data on a Cartridge with a Known Volume Serial Number Retry the operation with a different cartridge.   If the operation succeeds, the original cartridge was defective. If possible, copy  data from the defective cartridge and set the original cartridge aside. If  additional tests confirm that the cartridge was the source of the error, you can  discard it.  If the operation fails and another drive is available, insert the original  cartridge into the other drive and retry the operation.  If the operation fails, discard the defective cartridge.  If the operation succeeds, use the Drive Health Verification wizard to test  the original drive (see Using DLM to Test a Drive on page 430).  If the drive fails the DLM drive test, contact Spectra Logic Technical Support  (see Contacting Spectra Logic on page 7).  If the drive passes the DLM drive test, the error was temporary.  If the operation fails and another drive is not available, use the Drive Health  Verification wizard to test the drive.  If the drive fails the DLM drive test, contact Spectra Logic Technical  Support.  If the drive passes the DLM drive test, retry the operation to determine  whether the error was temporary. If the operation fails again, discard the  cartridge. November 2020 User Guide—Spectra TFinity Library...
  • Page 422  If the drive fails the DLM drive test, contact Spectra Logic Technical Support  (see Contacting Spectra Logic on page 7).  If the diagnostics succeed, the error was temporary.  If another drive is not available, use the Drive Health Verification wizard to  test the drive.  If the drive fails the DLM drive test, contact Spectra Logic Technical  Support.  If the drive passes the DLM drive test, retry the operation to determine  whether the error was temporary. If the operation fails again, discard the  cartridge. Problems with One or More Cartridges with Unknown Volume Serial Numbers If the problem occurs with multiple tape cartridges or if you do not know the  tape cartridge’s volume serial number, use the Drive Health Verification wizard  to test the drive (see Using DLM to Test a Drive on page 430).  If the drive fails the DLM drive test, contact Spectra Logic Technical Support  (see Contacting Spectra Logic on page 7).  If the drive passes the DLM drive test, the problem is not related to the drive. November 2020 User Guide—Spectra TFinity Library...
  • Page 423  If another drive is available, insert the cartridge into the other drive and retry  the operation.  If the operation fails, discard the defective cartridge.  If the operation succeeds, use the Drive Health Verification wizard to test  the original drive (see Using DLM to Test a Drive on page 430).  If the drive fails the DLM drive test, contact Spectra Logic Technical Support  (see Contacting Spectra Logic on page 7).  If the diagnostics succeed, the error was temporary.  If another drive is not available, use the Drive Health Verification wizard to  test the drive.  If the drive fails the DLM drive test, contact Spectra Logic Technical  Support.  If the drive passes the DLM drive test, retry the operation to determine  whether the error was temporary. If the operation fails again, discard the  cartridge. Note: The error code clears when you reset of power cycle the drive or when  you place it in maintenance mode. SCSI interface or Fibre Channel failure. A failure occurred in the drive hardware or in the SCSI bus. The error code clears  after 10 seconds if the error does not recur. If the error persists, contact Spectra  Logic Technical Support (see Contacting Spectra Logic on page 7). RS‐422 error. The drive determined that a drive interface or library interface failure occurred.  The error code clears after 10 seconds if the error does not recur. If the error  persists, contact Spectra Logic Technical Support (see Contacting Spectra Logic  on page 7). November 2020 User Guide—Spectra TFinity Library...
  • Page 424 Two drives on the Fibre Channel loop have the same Arbitrated Loop Physical  Address. The Fibre Channel port connection is off‐line. The drive detected a configuration error during an encryption operation. 1. Make sure that you are using LTO‐4 or later generation data cartridges.  Encryption is only supported for LTO‐4 and later generation cartridges. 2. Retry the encryption operation with the suspect cartridge in another  encryption enabled drive.  3. Replace the cartridge if you see the same problem in multiple drives.  Drive Fiber Cable error.  The Fibre Channel drive does not detect light or a related diagnostic failed to  detect light through the fiber optic connection to the drive.  Verify the fiber cables and connections between the drive and the host are the  correct type and are working properly. Verify all equipment and devices are  powered ON.  Verify the configuration settings for the drive are set correctly and are  compatible with the topology of the network.  Verify that the host fiber adapter and port are working properly and are  compatible with the topology of the network.  Verify that the Fibre Channel switch ports are working properly and are  compatible with the topology of the network.  Verify that the fiber cable is connected to Port A (0) of the drive.  Verify that Port A (0) on the Fibre Channel drive is working properly by using  ITDT to run the “Function Code 6: Run Host Interface Wrap Test.”  November 2020 User Guide—Spectra TFinity Library...
  • Page 425 MCD Code Descriptions for TS11xx Technology Drives. A variety of  messages that indicate the current drive status can be displayed on the  drive’s 8‐character panel. In the case of an error, a Failure ID message is  displayed. A Failure ID has the format FIDx yy, where x indicates the  severity of the failure and yy indicates the error code. The following tables  shows the status codes for TS11xx technology drives. The table on page 427  shows the Failure ID Code descriptions for these drives.  Status Code Description The following are possible reasons for the display to be blank:  <blank>  The drive is not powered on   The drive is ready   There is no status   No cartridge is mounted The reset/power‐on process is in progress. The diagnostic test is verifying that  <all 8 elements all elements are working. fully lit> November 2020 User Guide—Spectra TFinity Library...
  • Page 426 Technical Support (see Contacting Spectra Logic on page 7). ERASE* Data erase is in progress. LOAD* A load is complete. The cartridge is at the load point. LOCATE* A locate is in progress. MIDTAPE* The drive was reset or powered on with a tape loaded, and is in the process of  bringing the drive and tape to a recovered state. This process may take up to  15 minutes. NEW CODE Codeload has completed. The drive is in process of resetting to apply the new code. READ* A data read is in progress. READY* The drive is in ready state. (The panel can also be blank in ready state) RESET* and The drive is in the process of resetting. RESET!!! REWIND* A rewind operation is in progress. UNLOAD* An unload has been requested, or is in progress. @UNLOAD* An unload is complete, the cartridge is in the unloaded position.  Note: The display will go blank when the cartridge is removed. WRITE* A data write is in progress. November 2020 User Guide—Spectra TFinity Library...
  • Page 427 Cartridge or drive  See Failure ID code FE on page 429. problem. Cartridge problem. See Failure ID code FE on page 429. Drive performance  Contact Spectra Logic Technical Support  problem. (see Contacting Spectra Logic on page 7). Drive problem. Contact Spectra Logic Technical Support  (see Contacting Spectra Logic on page 7). Hardware or configuration  Contact Spectra Logic Technical Support  problem. (see Contacting Spectra Logic on page 7). AA, AB, AC, AD Configuration problem. Contact Spectra Logic Technical Support  (see Contacting Spectra Logic on page 7). AE, AF Hardware problem. Contact Spectra Logic Technical Support  (see Contacting Spectra Logic on page 7). Hardware problem. Contact Spectra Logic Technical Support  (see Contacting Spectra Logic on page 7). Drive problem. Contact Spectra Logic Technical Support  (see Contacting Spectra Logic on page 7). November 2020 User Guide—Spectra TFinity Library...
  • Page 428 Informational message. A microcode dump exists in flash memory.  Contact Spectra Logic Technical Support  (see Contacting Spectra Logic on page 7). Cartridge or Drive  Contact Spectra Logic Technical Support  F2, F4 problem. (see Contacting Spectra Logic on page 7).  Verify that the fiber cables and the connections  Fibre Channel error. between the drive and the host are the correct  type and are working properly. Verify that all  equipment and devices are powered ON.  Verify that the configuration settings for the  drive are set correctly and are compatible with  the Fibre Channel topology being used.  Verify that the host fiber adapter and port are  working properly and are compatible with the  Fibre Channel topology being used.  Verify that the Fibre Channel switch ports are  working properly and are compatible with the  Fibre Channel topology being used.  Verify that the fiber cable is connected to  Port A (0) of the drive. The drive needs to be  See Cleaning a Drive on page 465 for instructions. cleaned. November 2020 User Guide—Spectra TFinity Library...
  • Page 429 Known Barcode Perform one of the following procedures:  If another drive is available, insert the cartridge  into the other drive and retry the operation.  If the operation fails, discard the defective  cartridge.  If the operation succeeds, contact Spectra  Logic Technical Support.  If another drive is not available, contact Spectra  Logic Technical Support. Problems with One or More Cartridges with Unknown Barcode If the problem occurs with multiple tape  cartridges or if you do not know the tape  barcode, contact Spectra Logic Technical Support  (see Contacting Spectra Logic on page 7). Operator procedure or  This error code is presented for an invalid or  host problem. unsupported SCSI command or parameter. It is a  SCSI application program software problem.  Sense data exists at the host. November 2020 User Guide—Spectra TFinity Library...

  • Page 430: Using Dlm To Test A Drive

    Make sure that the scratch tape does not contain data that you need to retain. The Caution test process overwrites all data on the tape. Important The test will fail if the scratch tape does not meet the conditions listed above. If the cartridge health is unknown (that is, it is not currently  Note: listed in the library’s MLM database), the library loads the  cartridge into a drive to determine the health before beginning  the test. November 2020 User Guide—Spectra TFinity Library...

  • Page 431: Run The Dlm Drive Health Verification Wizard

    TeraPack magazine; it cannot be in a Maintenance TeraPack magazine.  Both the scratch tape and the cleaning cartridge can be  Notes: imported into the entry/exit pool in the same magazine.  The test will fail if the cleaning cartridge health is not Good  or Usable.  The cleaning cartridge must have a barcode label.  If the entry/exit pool contains only one chamber, both the  cleaning cartridge and the scratch cartridge must be in the  same magazine.  Only a user with superuser or administrator privileges can perform a  DLM Drive Health test. See Understanding User Groups and Security  on page 103 for information about the three types of user groups and  what types of privileges each has. Run the DLM Drive Health Verification Wizard Use the following steps to launch the DLM Drive Health Verification  wizard. 1. Log into the library as a user with superuser or administrative  privileges. 2. If necessary, import a scratch tape and a cleaning cartridge into the  library (see Requirements for Using the Wizard on page 430). November 2020 User Guide—Spectra TFinity Library...
  • Page 432 Figure 264 Click Test on the Drives screen to launch the wizard. 4. Click Test next to the drive you want to test to start the DLM Drive  Health Verification wizard. The wizard determines whether all of the requirements for the test have  been met.  All Requirements Met. If all of the requirements for performing the test  have been met, the Drive Health Verification screen displays a warning  about the upcoming test process. Proceed to Step 5. Figure 265 Click Next on the Drive Health Verification screen to begin the verification process. November 2020 User Guide—Spectra TFinity Library...
  • Page 433 Requirements Not Met. If one or more requirement needs attention, the  Drive Health Verification screen displays information about what  needs to be done. Figure 266 Address all of the requirements on the Drive Health Verification screen. If you are accessing the library remotely using the BlueScale web  Note: interface and either the scratch cartridge or the cleaning  cartridge is not available, then Cancel is the only option  available. Use the following steps to address the requirements listed on the Drive  Health Verification screen. a. Click Move or Import/Export, as required, to move a cartridge out of  the drive or import a scratch cartridge and a cleaning cartridge into  the partition. b. After you complete the necessary actions, begin the entire process  again, starting with Step 3 on page 432. c. When all of the requirements have been met, proceed to Step 5. 5. Click Next to display the DLM Select Scratch Cartridge screen.  November 2020 User Guide—Spectra TFinity Library...
  • Page 434 7. Click Next to begin the automatic test process. A series of status screens  lets you know how the test is progressing. The test process requires  approximately 15 minutes to complete. 8. When the test is complete, review the DLM Test Results screen to  determine the outcome of the test and respond as required.   If the drive passes the test, the drive health is set to Good (green).  You can continue using the drive. Figure 268 The DLM Test Results screen (test successful).  If the drive fails the test, the drive health is set to Poor (red). Contact  Spectra Logic for assistance (see Contacting Spectra Logic on  page 7).  Figure 269 The DLM Test Results screen (test failed). 9. Click Continue to return to the Drives screen. November 2020 User Guide—Spectra TFinity Library...

  • Page 435: Chapter 14 - Maintaining The Library

    HAPTER Maintaining the Library This chapter describes the common maintenance tasks for the Spectra  TFinity library. See Chapter 15 – Maintaining the Drives, beginning on  page 464 for detailed information about maintaining the library’s drives. Contact Spectra Logic Technical Support before making any changes to your library Important hardware or performing any maintenance operations. Topic Updating, Servicing, or Moving the Library page 436 Renewing the BlueScale Software Support Key page 437 Updating the BlueScale Software and Library  page 439 Firmware Check the Library BlueScale Software Version page 440 Check Component Firmware Versions (Optional) page 441 Check the Currently Released BlueScale Version page 443 Download the BlueScale Package...

  • Page 436: Updating , Servicing , Or Oving The Library

    The library hardware is configured to ensure proper thermal control, air  flow, and dust filtering. After the library is installed, do not move the  library. Do not remove the doors from the back of the library or any library  components (except the TeraPack magazines).  Moving the library without assistance from a Spectra Certified Field Engineer voids Important your service contract. Contact Spectra Logic Technical Support for assistance if you need to relocate your library (see Contacting Spectra Logic on page November 2020 User Guide—Spectra TFinity Library...

  • Page 437: Renewing The Blue Scale Software Support Key

    If your BlueScale Software Support key expires, you see the following  screen when you attempt to update the library. Figure 270 The BlueScale Software Support Key Expired screen. You must renew the BlueScale Software Support key before you can  continue. You must have a current service contract to generate a new  BlueScale Software Support key, if you do not have a current service  contract, contact Spectra Logic Technical Support (see Contacting Spectra  Logic on page 7). If your library is covered by warranty or a service contract, and you need a  BlueScale Software Support key, follow these steps: 1. Log into your account on the Technical Support portal at  https://support.spectralogic.com. Note: See Accessing the Technical Support Portal on page 498 for  information about creating an account and accessing the  Technical Support portal. 2. Select Incidents & Inventory > Service Key Generation.  November 2020 User Guide—Spectra TFinity Library...
  • Page 438 Chapter 14 — Maintaining the Library 3. The Service Key Generation page displays with a list of the products  you own. In the Product Name column, click the product for which you  want to generate a service key.  Figure 271 The Service Key Generation screen. 4. On the Software Support Keys Generator page, the Product Name,  Product Type, and Serial Number fields are populated with the  information for your library. Click Generate Key. The page refreshes to  display the new Product Service Key. Figure 272 The Software Support Key Generator page. 5. After you generate your key, enter it into the library as described in  Enter Activation Keys on page 110. November 2020 User Guide—Spectra TFinity Library...

  • Page 439: Updating The Blue Scale Software And Library Firmware

    Your library must either still be under warranty or you must have a current service Important contract with Spectra Logic Technical Support before you can perform BlueScale package updates, including firmware updates for library components. The BlueScale Software Service key associated with your service contract must be entered into the System Configuration screen before you can update the library.

  • Page 440: Check The Library Bluescale Software Version

    BlueScale version Figure 273 The BlueScale version shown on the status bar. —OR—  Select Maintenance > Package Update from the toolbar menu to  view the current BlueScale package version on the Package Update  screen. If the library notifies you that your BlueScale Software  Note: Support key expired, see Renewing the BlueScale  Software Support Key on page 437. Figure 274 The BlueScale version shown on the Package Update screen. November 2020 User Guide—Spectra TFinity Library...

  • Page 441: Check Component Firmware Versions (Optional)

    2. From the toolbar menu, select Maintenance > Tools. The Maintenance  Tools screen displays.  Figure 275 The Maintenance Tools screen. 3. If you want to save the information about the firmware versions to a  USB device, connect a USB device to a USB port on the LCM or  operator panel and wait for the USB device to mount. The option to save the information to a USB device is only  Note: displayed if you connect a USB device before you select Utilities  (see Using a USB Device on page 177). 4. Select Utilities. The Utilities screen displays. 5. Select Display Firmware Versions. The Utilities screen refreshes to show  a description of the Display Firmware Versions tool. Figure 276 Select the Display Firmware Versions utility. November 2020 User Guide—Spectra TFinity Library...
  • Page 442 Save results to To the memory card in the LCM.  Compact Flash file Note: Select this option only if specifically instructed to do so by Spectra Logic  Technical Support. Save to USB To a USB device connected to a USB port on the LCM or the operator panel. Note: This option is only available if you inserted a USB device in Step 3 on  page 441. 7. Click Run Utility. The Utility Results screen displays, showing a list of  the firmware levels for all installed components. Figure 277 The results screen for the Display Firmware Versions utility. 8. If requested to do so, send this information to Spectra Logic Technical  Support (see Contacting Spectra Logic on page 7) for advanced  troubleshooting. November 2020 User Guide—Spectra TFinity Library...

  • Page 443: Check The Currently Released Bluescale Version

    Figure 278 The Product Software screen. 4. Compare the Current Version available for the library to the version  installed on the library. Download the BlueScale Package If Auto Download is configured (see Configure a Package Server on  page 135) or your library has Internet access and you plan to download the  BlueScale package directly to the library from the Spectra Logic package  server, skip to Prepare for the BlueScale Package Update on page 444. If your library cannot access an outside website because of security or  firewall restrictions, use the following steps to download the BlueScale  package from the Technical Support portal. You can save the BlueScale  package to a USB device or a previously configured package server. 1. Log into your account on the Technical Support portal at  https://support.spectralogic.com. 2. Select Downloads > Product Software. The Product Software page  displays.  Figure 279 The Product Software screen. November 2020 User Guide—Spectra TFinity Library...

  • Page 444: Prepare For The Bluescale Package Update

     The root directory of a USB device.  The library only recognizes FAT‐formatted, not NTFS‐ Notes: formatted, USB devices.  Not all USB devices are compatible with the library. If you  are unable to access a USB device from the library, remove it  and use a different one.  —OR—  A previously configured package server. Prepare for the BlueScale Package Update Use the following sections to prepare to update the BlueScale software and  library component firmware. Make Sure Your BlueScale Software Support Key Is Current Updating the BlueScale software and the firmware for the library  components requires a current service contract with Spectra Logic  Technical Support. If your service contract expires, renew it as described in  Renewing the BlueScale Software Support Key on page 437.  November 2020 User Guide—Spectra TFinity Library...
  • Page 445 All storage management software daemons are stopped  All drives are empty To ensure that no commands are sent to the controllers, Spectra Logic suggests disconnecting Fibre Channel cables to the RIMs and any tape drives used as robotic exporters.

  • Page 446: Install The Update Package

    3. If you receive an error message stating that your disk is full when the  library attempts to unzip a BlueScale package, you need to delete  downlevel packages before you can continue. See Manage Update  Packages on page 457. 4. Select Maintenance > Package Update. The Package Update screen  displays. Note: If the library notifies you that your BlueScale Software Support  key expired, see Renewing the BlueScale Software Support Key  on page 437. Figure 280 Click Begin Library Update to start the process. 5. Click Begin Library Update. If the License Agreement screen displays,  read the license agreement, then click Accept.  If you decline the agreement, you are not able to update the  Note: library. November 2020 User Guide—Spectra TFinity Library...
  • Page 447 The file names begin with the BlueScale version number,  followed by the date of release in YYYYMMDD format. Figure 281 Select the BlueScale package. 7. Select the appropriate BlueScale package. If the Package does NOT display in the USB or Package server  Note: section, you may have downloaded the package for the wrong  library type or the wrong signed/unsigned package type. BlueScale packages may be found on the sources described in the table  below. Source Description Select and download the desired BlueScale package from Spectra Logic’s  Spectra Logic package server to the memory card in the LCM and then install it. Notes:  The library must have a connection to the Internet before you can use this  option (see Configure Network Settings on page 118).  If directed to do so by Spectra Logic Technical Support, update the IP address  and package directory for the Spectra Logic package server (see Configure a  Package Server on page 135). Memory Card Select the desired BlueScale package from packages already stored on the  memory card in the LCM. November 2020 User Guide—Spectra TFinity Library...
  • Page 448  The BlueScale package must be stored in the root directory of the USB device. Configured Select the desired BlueScale package stored on a previously configured package  Package Server server, if you have one available.  (server name varies) Note: This option is only available if you previously configured a package    server. See Configure a Package Server on page 135 for information about  configuring a package server. 8. Click Next. The Library Package Update Options screen displays. The Library Package Update Options screen only lists options that are  applicable based on your library configuration. Note: Clicking Update immediately starts the update process. Spectra  Logic recommends that you select using a USB device to update  RIM2 controllers (see Step 10 on page 450) and, if the library  does not have EtherLib, using a USB device to update RCM  control modules (see Step 9 on page 449) before clicking Update. Figure 282 The Library Package Update Options screen. November 2020 User Guide—Spectra TFinity Library...
  • Page 449 Package Update on page 365. Selection Action Automatically restart The library restarts the update, but performs it over the library’s  update over the library’s internal communication network. This increases the amount of time  internal network the update requires, up to 45 minutes per RCM. Do not automatically restart If the update fails, the library does not automatically restart the  update update. The BlueScale update is incomplete.  If the update fails, examine any system messages and the package  update log to determine the cause of the failure. If the library is  power‐cycled, there may be a system message that refers to an “RCM  firmware mismatch”. Resolve the problems that caused the failure  and retry the update.  If the update cannot be performed using EtherLib, retry the update  using the Update RCM controllers using USB device method. November 2020 User Guide—Spectra TFinity Library...
  • Page 450 Figure 284 Select Update RCM controllers using USB device. Note: If your library has an EtherLib network, and you select Update RCM controllers using USB device, the library uses the USB device  method to update the RCMs. 10. If the library includes RIM2 controllers, determine whether or not to  update them using a USB device. This significantly shortens the time  required to complete the update, but requires manual intervention. Note: You can only update RIM2 controllers, not RIM controllers,  using the USB option. Figure 285 Select Update RIM2 controllers using USB device. Select Update RIM2 controllers using USB device on the Library Package  Update Options screen.  November 2020 User Guide—Spectra TFinity Library...
  • Page 451 This is not recommended unless you backed up the library configuration right  before starting the package update procedure. 12. On the Library Package Update Options screen, select whether or not  an email is sent to Spectra Logic Technical Support to update the  library’s support records.  Sending a notification to Spectra Logic Technical Support is  Notes: highly recommended.  This notification does not include the configuration backup  file.  This option is only available if you previously configured the  autosupport  @ spectralogic.com mail user’s SMTP IP address (see  Create or Modify a Profile on page 344). Figure 287 Select whether or not you want to send an update to Technical Support. November 2020 User Guide—Spectra TFinity Library...
  • Page 452 Library Package Details screen, similar to the one shown, displays. Any items that need to be upgraded or downgraded to match the  BlueScale package you chose are automatically selected. Components  with auto‐staged firmware are marked with an asterisk (*).  Figure 288 The Library Package Details screen. 14. (Optional) Use the advanced firmware update procedure to limit which  components get upgraded or downgraded.  Use the advanced firmware update procedure only when directed to do so by Spectra Important Logic Technical Support. a. Click Advanced on the Library Package Details screen. An Advanced  Package Update screen, similar to the one shown, displays. b. Select or clear the check box next to the library components:  Clear the check box to prevent the component from upgrading  or downgrading.
  • Page 453 Once the update process starts, it cannot be canceled. Important Do not turn off power to the library or power-down any component being updated during the update process. November 2020 User Guide—Spectra TFinity Library...
  • Page 454 If you selected both Update RCM controllers using USB device and  Both Update RIM2 controllers using USB device, the process is as follows: 1. On the Feedback Required screen, confirm that you connected a USB  device to a USB port on the LCM (in Step 2 on page 446). The library  copies a file containing the appropriate RCM firmware to the USB  device. 2. A Feedback Required screen prompts you to remove the USB device  from the LCM and connect it to the specified RCM. 3. When the RCM update is complete, a Feedback Required screen  prompts you to remove the USB device and connect it to the next  RCM. This is repeated until all RCM control modules are updated. 4. When all of the RCM updates are complete, a Feedback Required  screen prompts you to move the USB device back to the LCM. The  library copies a file containing the appropriate RIM2 firmware to the  USB device. 5. A Feedback Required screen prompts you to remove the USB device  from the LCM and connect it to a RIM2. This is repeated until all RIM2  controllers are updated. November 2020 User Guide—Spectra TFinity Library...
  • Page 455 6. When the update completes, the library automatically sends an email to  Spectra Logic Technical Support if it is configured as a mail recipient  and you selected this option in Step 2 on page 446. 7. After the update is complete, use your storage management software to  restart any backup processes. Troubleshooting If you encounter problems while performing a package update, examine  any system messages and the package update log to determine the cause of  the failure. Resolve the problems and retry the update.  LCM does not automatically reboot If the update package includes  updates to software running on the LCM (LC server, WebServer, etc.) or  RCM the LCM reboots when you click Finish. Wait at least five minutes for  the LCM to complete its initialization. If the LCM does not reboot correctly,  reseat the LCM and perform the Package Update process again. Component failed to update Click Finish to complete the update. When  the LCM resets, reseat the component that failed to update, and perform  the Package Update process again. If the component fails to update a  second time, contact Spectra Logic Technical Support. See Contacting  Spectra Logic on page 7. November 2020 User Guide—Spectra TFinity Library...
  • Page 456 1. From the toolbar menu, select Maintenance > Tools. The Maintenance  Tools screen displays. 2. Select Utilities. The Utilities screen displays. 3. Click Show Advanced. The Advanced Utilities Confirmation screen  displays. 4. Click Next. The Utilities screen refreshes to show a list of the advanced  utilities. 5. Scroll through the list of advanced utilities and select Restore Configuration from Checkpoint. The screen refreshes to show the details  for the utility. Figure 290 The Advanced Utilities screen. 6. Click Run Utility to restore the library to the Checkpoint library  configuration. 7. After the library configuration restores, perform the Package Update  process again. November 2020 User Guide—Spectra TFinity Library...

  • Page 457: Manage Update Packages

    Note: There is no confirmation request before the selected package is  deleted. Make sure that you no longer need access to a package  file before you delete it. The following steps describe how to delete unwanted BlueScale packages  from the memory card in the LCM. 1. Log into the library as a user with superuser or administrator  privileges. 2. From the toolbar menu, select Maintenance > Package Update. The  Package Update screen displays (see Figure 280 on page 446). 3. Click Manage Packages. The Manage Packages screen displays with a list  of all the package files currently stored on the memory card in the LCM. Figure 291 Select the BlueScale packages you want to delete. 4. Select the package(s) that you want to delete, then click Delete Selected.  The package delete process begins.  November 2020 User Guide—Spectra TFinity Library...

  • Page 458: Replacing The Air Filter

    Confirm that the Filter Needs To Be Replaced Because dust primarily  collects at the bottom of the air filter, it can be rotated 180°, top to bottom,  one time before it needs to be replaced. Gather the Following Tools and Supplies Gather these supplies before  beginning the procedure:  A new filter from Spectra Logic  A flat blade screwdriver (big filters)  A #2 Phillips screwdriver (small filters) Continue Library Operations While Replacing the Filter It is safe to  continue normal library operations, such as backups, while rotating or  replacing the air filter. November 2020 User Guide—Spectra TFinity Library...
  • Page 459 You can rotate the air filter 180° the air filter 180° one time before one time before replacing it replacing it Figure 293 Loosen the four captive screws that secure the air filter to the frame. November 2020 User Guide—Spectra TFinity Library...
  • Page 460 Filter sensor switch Bulk TAP Frame Main or Expansion Frame Figure 294 Install the filter, making sure that the tab on the filter presses the filter sensor switch. 6. Use the appropriate screwdriver to tighten the four captive screws to  secure the filter to the frame (see Figure 293 on page 459). 7. Use a dry cloth to wipe any accumulated dust off the inside of the filter  cover. November 2020 User Guide—Spectra TFinity Library...

  • Page 461: Installing Cord Locks

    Manage Update Packages 8. Position the filter cover over the fan assembly and push firmly inward  on the sides of the cover to snap it onto the ball studs extending from  each side of the frame. As soon as the cover is in position, the fans  restart. 9. If necessary, repeat Step 1 through Step 8 for each additional main  frame, drive frame, or service frame in the library. NSTALLING OCKS Install the cord locks included with each frame to prevent the power cords  from being inadvertently disconnected from the dual AC input connectors.  Note: The photos in this section show installing the cord locks on a  dual AC power module. The parts and the procedure are the  same for the dual AC with convenience outlet or the dual AC2  power modules. Pause PostScan if it is running (see Pause the PostScan Process on  page 315). Any tapes currently being scanned are returned to their  storage locations. 2. Discontinue all file storage operations to the library. 3. Power off the library (see Power Off the Library on page 156).  4. Set the AC breaker switches on the dual AC module to the “off”  position. 5. If the power cords are plugged into wall plugs, unplug them. Also  unplug them from the dual AC module where you plan to install the  cord locks. November 2020 User Guide—Spectra TFinity Library...
  • Page 462 Figure 296 Remove the screws on the service frame expansion power module. 7. Place a cord lock over the connector on the end of the power cord that  connects to the library. Orient the cord lock as shown in Figure 297. Cord lock clamp screw Figure 297 Install the cord locks on the power cords. 8. Push the power cord into the input plug and reinstall the screws that  secure the input plug to the dual AC module. Make sure that the cord  connector is fully seated in the input plug.  9. Tighten the cord lock clamp screws.  10. Repeat Step 7 through Step 9 for the other power cord. November 2020 User Guide—Spectra TFinity Library...

  • Page 463: Calibrating The Touch Screen

    If the touch points on the library’s touch screen do not properly align with  the user interface graphics, perform the following procedure to recalibrate  the position of the touch points. Note: You must perform this procedure while standing in front of the  touch screen. The utility is not available when accessing the  library through the BlueScale web interface (RLC). 1. Log into the library as a user with superuser or administrator  privileges. 2. From the toolbar menu, select Maintenance > Tools to display the  Maintenance Tools screen (Figure 275 on page 441). 3. Select Utilities. The Utilities screen displays. 4. Select Calibrate Touch Screen.  5. Click Run Utility. The touch screen displays a series of calibration target  points.  6. Touch each point as it displays with either the stylus or your finger to  recalibrate the touch points on the screen. Note: Touch each point at a straight‐on angle as close to the center of  the target as possible. 7. When the calibration routine is complete, the Utilities screen  redisplays. November 2020 User Guide—Spectra TFinity Library...

  • Page 464: Chapter 15 - Maintaining The Drives

    HAPTER Maintaining the Drives This chapter describes the common maintenance tasks for drives in the  Spectra TFinity library. See Chapter 14 – Maintaining the Library,  beginning on page 435 for information about maintaining the library. Topic Cleaning a Drive page 465 Determine Whether Cleaning is Required page 466 Prepare the Library for Drive Cleaning page 467 Determine the Cleaning Method page 468 Manually Cleaning a Drive page 469 Track Cleaning Cartridge Use page 471 Updating Drive Firmware page 472 Prepare for the Update Process page 473 Update Using ITDT page 476 Update Using Drive Update through Package  page 479 Update Update Using the Drive Firmware Update Wizard page 487 Update Using the Update Drive Firmware Utility page 491 Updating Drive Device Drivers page 495 Adding or Replacing a Drive page 496 Add a Drive to the Library page 496 Replace a Drive...

  • Page 465: Cleaning A Drive

    The notification is also posted to the library’s Drive Details screen  (Figure 299 on page 467) and the DLM drive health icon for the drive  changes to yellow (see Using the Drive Health Icons on page 333 for  additional information).  Using drives with dirty heads can reduce drive performance, decrease  usable tape capacity, and result in read/write failures which can eventually  interrupt data storage.  If you have Auto Drive Clean enabled and the drive is in a partition with  an associated cleaning partition, these cleanings are performed  automatically. See Creating a Cleaning Partition on page 187 for  information about configuring a cleaning partition. It may also be possible to configure the host software to automatically  clean the drives, with a cleaning tape stored in the partition, when the  software is notified that drive cleaning is necessary. If no automatic cleaning process is configured, you must manually clean  the drive. If you ignore a cleaning request for too long, the library  generates a warning system message. User Privilege Requirements. When Auto Drive Clean is enabled for the  storage partition and a cleaning cartridge is available in the cleaning  partition, cleanings are performed automatically and do not require user  intervention.  If Auto Drive Clean is not enabled, any user with operator privileges who is  assigned to the partition and all users with superuser or administrator  privileges can manually clean a drive without an associated cleaning  partition by importing a cleaning cartridge into the storage partition’s entry/ exit pool, if necessary, and using the Inventory screen to manually move the  cleaning cartridge to the drive (see No Cleaning Partition Present on  page 470). Only a user with superuser or administrator privileges can move a  cleaning cartridge stored in the partition using the BlueScale web interface  (RLC). November 2020 User Guide—Spectra TFinity Library...

  • Page 466: Determine Whether Cleaning Is Required

    Determine Whether Cleaning is Required Clean the library’s drives when any of the following occurs:  The drive indicates that it needs cleaning (see Chapter 13 – Drive  Troubleshooting, beginning on page 401) by sending a message to the  storage management software.  The Drive Details screen indicates that the drive needs cleaning or  displays a C on the SCD for an LTO drive or CLEAN* on the MCD for a  TS11xx technology drive (see Figure 299 on page 467). Note: In order for the library to monitor drive status, the drive must be  configured in a partition. Use the following steps to use the Drives screen to determine whether a  drive requires cleaning. 1. Log into the library as a user with superuser or administrator  privileges. 2. Select Configuration > Drives or Configuration > DLM if MLM is  enabled. The Drives screen displays. Figure 298 Click Detail on the Drives screen. November 2020 User Guide—Spectra TFinity Library...

  • Page 467: Prepare The Library For Drive Cleaning

    Required Tools and Materials. You must have a cleaning cartridge for the  type of drive(s) to be cleaned. Cleaning cartridges can be purchased from  Spectra Logic. If the cartridge has a barcode label, be sure to note the  barcode, including any leading zeros. This information helps you locate  the cleaning cartridge after it is loaded into the library. Using only Spectra Certified cleaning cartridges to clean your drives is highly Caution recommended. For information on ordering these cartridges, see Media and Media Accessories on page 521. Carefully follow all instructions and recommendations provided with the cleaning cartridge.

  • Page 468: Determine The Cleaning Method

    Any attempts to use a cleaning cartridge for data storage causes backup failures. A Global Spare drive  Prepare and clean the drive as follows: requires cleaning and a  1. Pause the PostScan operation if it is using the Global Spare drive that  cleaning partition is not  needs cleaning (see Pause the PostScan Process on page 315). present,  2. Temporarily substitute the Global Spare drive for a drive in a  partition that is associated with the Global Spare drive (see Use the  Global Spare Drive on page 404). Clean the drive manually (see No Cleaning Partition Present on  page 470). 4. Reclaim the Global Spare drive so that it is again available for use as a  spare (see Undo the Global Spare Drive on page 407). November 2020 User Guide—Spectra TFinity Library...

  • Page 469: Manually Cleaning A Drive

    If a cleaning partition is present and contains a cleaning cartridge, you can  use the Clean feature on the Drives screen to manually clean a drive. See  Creating a Cleaning Partition on page 187 for information about  configuring a cleaning partition. 1. Log into the library as a user with superuser or administrator  privileges, or as an operator assigned to the partition. 2. If necessary, import a magazine containing one or more cleaning  cartridges into the cleaning partition (see Importing into a Storage or  Cleaning Partition on page 233). 3. Select Configuration > Drives or Configuration > DLM if MLM is  enabled. The Drives screen displays. Figure 300 The Drives screen. 4. Click Clean next to the drive that needs cleaning. The library retrieves a  cleaning cartridge from the cleaning partition and inserts it into the  drive. The Drive Cleaning Progress screen displays while the cleaning  is in progress. 5. When the cleaning is complete, the library returns the cleaning  cartridge to the cleaning partition and displays a status message. 6. If the cleaning cartridge is MLM‐enabled, the cartridge health and  Cleans Remaining are updated in the MLM database. November 2020 User Guide—Spectra TFinity Library...
  • Page 470 —OR—  If you have a TeraPack magazine with one or more empty slots in the  entry/exit pool or the storage pool for the partition, you can exchange a  magazine or cartridge to import the cleaning cartridge (see Exporting  or Exchanging Magazines and Cartridges on page 244). Use the following steps to clean the drive. 1. Log into the library. 2. If you keep a cleaning cartridge stored in the storage pool for the  partition, use its barcode label information to determine its location, as  described in Locating a Specific Cartridge on page 272. 3. If necessary, import the TeraPack magazine with the cleaning cartridge  into either the entry/exit pool or the storage pool for the partition  containing the drive that needs cleaning, as described in Importing into  a Storage or Cleaning Partition on page 233. Note: If an empty chamber is not available in either the entry/exit pool  or the storage pool, exchange the magazine containing the  cleaning cartridge for a magazine in one of those pools (see  Exporting or Exchanging Magazines and Cartridges on  page 244). When the cleaning is complete, you can exchange the  magazines again. 4. Move the cleaning cartridge from the magazine to the drive needing  cleaning, as described in Moving Cartridges Within a Partition on  page 273. The drive automatically performs the cleaning, which takes  approximately one minute, and ejects the cartridge when finished. 5. Move the cleaning cartridge from the drive back to the magazine from  which it came. November 2020 User Guide—Spectra TFinity Library...

  • Page 471: Track Cleaning Cartridge Use

    Import an unexpired cleaning cartridge. c. Repeat Step 3 through Step 6 to clean the drive. 7. If you have additional drives to clean, repeat Step 3 through Step 6 for  each drive. 8. If you do not want to store the cleaning cartridge in the library, export  the magazine containing it, as described in Exporting or Exchanging  Magazines and Cartridges on page 244. 9. Make sure that you track the number of times the cleaning cartridge  was used (see Track Cleaning Cartridge Use, below). If you used an MLM‐enabled LTO cleaning cartridge, the  Note: cartridge usage is tracked in the MLM database. Track Cleaning Cartridge Use Cleaning cartridges are valid for a minimum of 50 uses. If you enabled  MLM and use MLM‐enabled cleaning cartridges, the library tracks the  number of cleanings remaining on the cartridge and notifies you when a  cleaning cartridge is nearing the end of its useful life. See Chapter 9 –  Configuring and Using Media Lifecycle Management, beginning on  page 284 for detailed information about using MLM‐enabled cleaning  cartridges. If you are not using a Spectra certified cleaning cartridge with MLM  enabled in your library, Spectra Logic recommends marking the cleaning  cartridge label after each use so that you know when it is near the end of its  life cycle.  To purchase MLM‐enabled Spectra Certified cleaning cartridges, contact  your sales representative or visit the Spectra Logic website at https:// shop.spectralogic.com. November 2020 User Guide—Spectra TFinity Library...

  • Page 472: Updating Drive Firmware

    Requires a firmware update tape. The update  takes about 5 minutes per drive. Updates are  performed serially, one partition at a time. a. Contact Technical Support before using this wizard to update LTO-4 drives. LTO-4 drives must remain empty and idle during the update, which may take up to 8 hours per drive. November 2020 User Guide—Spectra TFinity Library...

  • Page 473: Prepare For The Update Process

     Drive Update Firmware utility  —   O nly a library user with superuser or  administrator privileges. Always download drive firmware from the Spectra Logic Technical Support portal to Important ensure that the firmware was qualified by Spectra Logic. After the drive firmware update is complete, you may need to reset the hosts Important accessing the drives.
  • Page 474 Reference for more information.  Drive type and generation — LTO‐4 and later generation drives are  listed as IBM Ultrium‐TDn, where n is the generation. TS11xx  technology drives are listed as IBM 3592Enn, where nn=07 indicates  TS1140 technology, nn=08 indicates TS1150 technology, nn=55  indicates TS1155 technology, and nn=60 indicates TS1160  technology.  Interface — Fibre Channel as shown in both the Drive Type field  (Fibre) and in the Drive Identifier field (fLTO or fTS11xx)  4. For each drive, click Detail to view information about the current status  of the selected drive, including its firmware version. The drive firmware version Figure 302 Locate the drive firmware version on the Drive Details screen. 5. Make a note of the firmware version the drive is currently using. November 2020 User Guide—Spectra TFinity Library...
  • Page 475 Prepare for the Update Process Determine Whether an Update is Available Use the Spectra Logic Technical Support portal to check the currently  recommended firmware version for the drives in your library and  download updated firmware if it is available. Always download drive firmware from the Spectra Logic Technical Support portal Important to ensure that the firmware was qualified by Spectra Logic. 1. Log into your account on the Technical Support portal at  https://support.spectralogic.com. Note: See Accessing the Technical Support Portal on page 498 for ...

  • Page 476: Update Using Itdt

    1. Log into IBM’s website (https://www.ibm.com/support/fixcentral/),  using your individual IBM ID. 2. Select the Select product tab. 3. Select the following options:  Product Group = System Storage   Select from System Storage = Tape systems  Select from Tape Systems = Tape drivers and software  Select from Tape drivers and software = IBM Tape Diagnostic Tool (ITDT)  Platform = Select your operating system from the drop‐down list and  click Continue.  November 2020 User Guide—Spectra TFinity Library...
  • Page 477 Download the Drive Firmware 1. After installing ITDT, launch the program so that it creates the Input  and Output folders required during the firmware update process. 2. Log into your account on the Spectra Logic Technical Support portal at  https://support.spectralogic.com. 3. Select Downloads > Tape Drive Firmware.  4. On the Tape Drive Firmware page (see Figure 303 on page 475), locate  the appropriate drive firmware with respect to drive type (LTO or  TS11xx), generation (for example, LTO‐5), interface type (for example,  SAS or Fibre Channel), and form factor (full‐height or half‐height). 5. Click the firmware version name in the column labeled Current Firmware Version. Note: The link in the column labeled Package File (For Staging) is for  using Package Update to update the drive firmware (see Update  Using Drive Update through Package Update on page 479) do  not select this file if you are updating drive firmware using  ITDT. 6. Use your web browser to save the file to the ITDT Input folder on the  computer where ITDT is installed. November 2020 User Guide—Spectra TFinity Library...
  • Page 478 Advanced Utilities Unload All Drives followed by Resolve SlotIQ Virtualized Drive to Slot Moves.  If possible, use your storage management software to move any  cartridges that are currently in drives back to their storage locations.  If you cannot use your storage management software, then move  the cartridges as described in Moving Cartridges Within a Partition  on page 273. Update Drives Using ITDT 1. Follow the instructions in the ITDT documentation to update the drive  firmware. 2. Reset the updated drives as described in Resetting a Drive on page 402  to restore their configuration settings. 3. After the update is complete, use your storage management software to  restart any backup processes. November 2020 User Guide—Spectra TFinity Library...

  • Page 479: Update Using Drive Update Through Package Update

    Your library must either be under warranty or you must have a current service Important contract with Spectra Logic Technical Support before you can update the drive firmware using Package Update. The BlueScale Software Service key associated with your service contract must be entered into the System Configuration screen before you can use Package Update.
  • Page 480  The link in the column labeled Current Firmware Version is for  Notes: updating the drive firmware using ITDT (Update Using  ITDT on page 476) do not select this file if you are updating  drive firmware using Package Update.  If you are updating drive firmware in a library running  BlueScale12.07.02 or later, select a package ending with the  letter “s”, which indicates a digitally signed package. If you  are updating drive firmware in a library running a BlueScale  version prior to 12.07.02, select a package ending with the  letter “z”, which indicates an unsigned zip package.  5. Use your web browser’s download features to save the file to one of the  following locations:  The root directory of a USB device. Notes:   The library only recognizes FAT‐formatted, not  NTFS‐formatted, USB devices.   Not all USB devices are compatible with the library. If you  are unable to access a USB device from the library, remove it  and use a different one.   Do not unzip the downloaded file. —OR—  A previously configured package server. The package server option is only available if you previously  Note: configured a package server. Refer to Configure a Package  Server on page 135 for more information. November 2020 User Guide—Spectra TFinity Library...
  • Page 481 Stage the Firmware 1. Log into the library as a user with superuser or administrator  privileges. 2. If you downloaded the drive firmware package to a USB device,  connect the USB device to a port on the LCM or the operator panel and  allow time for the device to mount before continuing. 3. Select Maintenance > Package Update to display the Package Update  screen. 4. Click Begin Drive Update.  Figure 304 The Package Update screen. 5. If the License Agreement screen displays, read the license agreement,  then click Accept.  Note: If you decline the agreement, you are not able to update the  drive firmware using this method. November 2020 User Guide—Spectra TFinity Library...
  • Page 482  Update packages may be found on the sources described in  the table below. Each drive firmware package contains  firmware for only one drive generation. Source Description Spectra Logic Select and download the desired drive firmware package from Spectra Logic’s  package server to the memory card in the LCM. Notes:  The library must have a connection to the Internet before you can use this option  (see Configure Network Settings on page 118 for instructions for configuring  network settings).  If directed to do so by Spectra Logic Technical Support, update the IP address  and package directory for the Spectra Logic package server (see Configure a  Package Server on page 135 for instructions for configuring a package server). Select the desired drive firmware package stored on a previously configured  Configured package server, if you have one available.  Package Server (server name varies) Note: This option is only available if you previously configured a package server.  (See Configure a Package Server on page 135 for instructions for configuring a  package server). Memory Card Select the desired drive firmware package from packages already stored on the  memory card in the LCM. November 2020 User Guide—Spectra TFinity Library...
  • Page 483  The USB Device option is only available if you connected a USB device  containing the update package in Step 2 on page 481.   The update package must be stored in the root directory of the USB device. 8. Click Next. The Drive Staging Details screen displays. 9. On the Drive Staging Details screen, each drive displays either in the  Update or Unchanged section, depending on whether the drive  firmware in the update package is different from the drive’s current  firmware. Figure 306 The Drive Staging Details screen.  Depending on the location of the file, there may be a few  Notes: minutes of delay before the information displays.  If no installed drives match the selected firmware, the Drive  Package Details screen displays, instead of the Drive Staging  Details screen.  Figure 307 The Drive Package Details screen. November 2020 User Guide—Spectra TFinity Library...
  • Page 484 Notes:   Staging only prepares the drive for the update process. After  staging is complete, you can choose which drives to update  in Step 2 on page 486.  There may be a few minutes of delay before the Package  Update Results screen displays. 11. Click Finished on the Package Update Results screen. The firmware  staging runs in the background, allowing the library to perform other  tasks.  The Drives screen displays the staging status while the process is active. The Drives screen displays... when... The drive firmware is staging to the drive. The drive  icon changes to the staging drive icon, and the staging  status line displays. Note: A Global Spare icon does not change to the  Drive Staging icon while firmware is staging to it.  However, the staging status line displays. The drive firmware is finished staging to the drive, and  is available to be used to update the drive. 12. When the staging process completes, a system message displays. Note: If there are any failures in staging the firmware to the drives, a  system message informs you of the failure. Follow the remedy  instructions on the system message and then reset the drive to  restart the staging process. November 2020 User Guide—Spectra TFinity Library...
  • Page 485 If the library has SlotIQ enabled, run the Advanced Utilities Unload All Drives followed by Resolve SlotIQ Virtualized Drive to Slot Moves.  If possible, use your storage management software to move any  cartridges that are currently in drives back to their storage locations.  If you cannot use your storage management software, then move  the cartridges as described in Moving Cartridges Within a Partition  on page 273. November 2020 User Guide—Spectra TFinity Library...
  • Page 486 Update Using Drive Update through Package Update Apply the Update 1. On the Drives screen, click Staged Drive Firmware Update. The Staged  Drive Firmware Update screen displays. Figure 309 Click Staged Drive Firmware Update. 2. Select or clear each drive’s check box to indicate whether or not to  update the drive. If a drive is not empty, it is still included in this list; however, its  Note: check box is disabled, with a note indicating that a tape is loaded  in the drive. Figure 310 Select the drives to update. November 2020 User Guide—Spectra TFinity Library...

  • Page 487: Update Using The Drive Firmware Update Wizard

    OK to return to the Drives screen. Figure 311 Click OK to return to the Drives screen. 5. After the update is complete, use your storage management software to  restart any backup processes. Update Using the Drive Firmware Update Wizard The Drive Firmware Update wizard lets you use one or more firmware  tapes to update multiple drives within a partition, without interrupting  normal library operations in other partitions. The updates are performed  as a background operation whenever the library determines that one of the  drives selected for update is empty.   You cannot use a Global Spare drive to replace a failed drive  Notes: while the library is actively running the Drive Firmware  Update wizard in the partition.  You cannot use the Drive Firmware Update wizard to update  a TS11xx technology drive. November 2020 User Guide—Spectra TFinity Library...
  • Page 488 Unload All Drives followed by Resolve SlotIQ Virtualized Drive to Slot Moves.  If possible, use your storage management software to move any  cartridges that are currently in drives back to their storage locations.  If you cannot use your storage management software, then move  the cartridges as described in Moving Cartridges Within a Partition  on page 273. Import the Firmware Update Tapes 1. Log into the library as a user with superuser or administrator  privileges. Insert a firmware update tape into a TeraPack magazine (see Figure 145  on page 230). Make a note of the barcode label on the cartridge so that  you can identify it after it is imported. Note: If the cartridge is not labeled with a barcode, pay attention to  which slot you use (as viewed from the TAP door, slot 1 is at the  back of the magazine; slot 10 is at the front). November 2020 User Guide—Spectra TFinity Library...
  • Page 489 1. Select Configuration > DLM to display the Drives screen.  Figure 312 Click Drive Firmware Update on the Drives screen. 2. Click Drive Firmware Update to launch the update wizard. The Drive  Firmware Update screen displays showing the information for the last  partition that was viewed. 3. Select the partition containing the drives you want to update from the  drop‐down list, then click Go. The Drive Firmware Update screen  refreshes to show the drives assigned to the selected partition. Figure 313 Select the partition for the drives you want to update. November 2020 User Guide—Spectra TFinity Library...
  • Page 490 Figure 314 Select the firmware tapes you want to use for the update. 6. Click Start Update to begin the background operation to update the  selected drives. The Drive Firmware Update screen refreshes to show  that the update operation is running. Figure 315 Drive Firmware Update screen showing an update running. After each drive is updated, the library posts a system message  indicating whether or not the update was successful. Note: Once the update process begins, you cannot start any additional  Drive Firmware Update operations until the currently running  process either completes or is stopped.  November 2020 User Guide—Spectra TFinity Library...

  • Page 491: Update Using The Update Drive Firmware Utility

     The firmware update tape must be in an entry/exit slot of the partition. Note: The partition must have entry/exit chambers configured to use  this utility.  The drives are updated one partition at a time.  To update the firmware of a Global Spare, first substitute the Global  Spare drive for a drive assigned to a partition. After the Global Spare  drive completes the firmware update process, it can be removed from  the partition and returned to the pool of spare drives (see Use the  Global Spare Drive on page 404 for more information). Discontinue Background Operations You cannot update drive firmware if the library is actively running any  background operations, including Media Auto Discovery, PreScan, and  PostScan. If you do not want to wait for a Media Auto Discovery, PreScan, or  PostScan operation to complete, you can stop the Media Auto Discovery or  PreScan operation, or pause the PostScan operation. For other background  operations, wait for the process to complete.  Click Stop Discovery on the Media Lifecycle Management Tools screen  to stop a Media Auto Discovery or PreScan operation (see Stop the  Discovery Process on page 306).   Click Pause PostScan on the Media Lifecycle Management Tools screen  to pause the PostScan operation for one hour (see Pause the PostScan  Process on page 315). November 2020 User Guide—Spectra TFinity Library...
  • Page 492 If the cartridge is not labeled with a barcode, pay attention to  Note: which slot you use (as viewed from the TAP door, slot 1 is at the  back of the magazine; slot 10 is at the front). 3. Import the magazine into the library’s entry/exit pool as described in  Importing into a Storage or Cleaning Partition on page 233.   If necessary, export a magazine from the entry/exit pool to  Notes: provide an empty chamber for the magazine containing  firmware update tapes (see Exporting or Exchanging  Magazines and Cartridges on page 244).  Some backup software atomically moves tapes from entry/ exit slots into the storage partition.  If this cannot be disabled  in the software or you cannot shutdown the software to  prevent this, you cannot use this process. Perform the Update 1. From the toolbar menu, select Maintenance > Tools. The Maintenance  Tools screen displays. 2. Select Utilities. The Utilities screen displays. 3. Click Show Advanced. The Advanced Utilities Confirmation screen  displays. November 2020 User Guide—Spectra TFinity Library...
  • Page 493 Figure 316 Select the drive to update and the location of the firmware tape. 6. Use the Select drive or partition to update drop‐down list to select the  drive(s) that you want to update. You can choose to:  Update all of the drives in a partition.  Update a single drive (selected by its BlueScale identifier).  Note: Drives are identified according to their physical location in the  library. For example: FR1/DBA2/DRV4 refers to the upper right  drive in DBA2 of frame 1. See Drive Identifiers on page 70 for  additional information about identifiers. 7. Use the Select EE slot of the firmware tape drop‐down list to select the  slot in the magazine where the firmware update tape is located.  If you use the wrong firmware tape or try to update a drive that  Note: is not compatible with the firmware tape, the update operation  fails. November 2020 User Guide—Spectra TFinity Library...
  • Page 494  Do not power off the library or any component being updated during the firmware update process.  The library retrieves the firmware tape and inserts it into the first  drive. When the drive completes the update, it ejects the tape. The  library then either returns the tape to the entry/exit pool or inserts it  in the next drive to be updated.  A progress screen displays for the duration of the update. When  completed, a Utility Results screen displays, showing the results of  the update process. 9. Repeat the steps, as needed, for the remaining drives in the library. Export the firmware update tape from the library (see Exporting or  Exchanging Magazines and Cartridges on page 244) and store it for  future use. You can use the tape to update the firmware in a  replacement drive if it is at a lower firmware level. 11. Use your storage management software to restart backup processes. November 2020 User Guide—Spectra TFinity Library...

  • Page 495: Updating Drive Device Drivers

     Select from Tape Systems = Tape drivers and software  Select from Tape drivers and software = Tape device drivers  Platform = Select your operating system from the drop‐down list  and click Continue.  6. Click Continue to display a list of the available drivers on the Select fixes  page. 7. Click Show Fix Details to view information about each driver. 8. Select the driver you want to download and click Continue. If required  by your IT department, select the WHQL certified driver, if available. 9. Complete the remaining screens to begin the download process. 10. Save the file containing the driver to a known location on the server  that is using the drive. 11. Install the device driver following the instructions in the  documentation for your operating environment. November 2020 User Guide—Spectra TFinity Library...

  • Page 496: Dding Or

    (refer to your software documentation for instructions). If your library has unused drive bays, you can purchase additional drives  from Spectra Logic and add them to the library.  1. Log into the library as either a superuser or administrator. 2. Select Configuration > DLM (or Drives) to view a list of all the drives  currently installed in the library. Figure 317 The Drives screen. 3. Click Add next to a drive location that does not have a drive installed. Follow the Spectra T200, T380, T680, T950, and TFinity Drive Installation  or Replacement procedure to install the drive. 5. Connect the drive to a Fibre Channel arbitrated loop or fabric where the  hosts reside.  November 2020 User Guide—Spectra TFinity Library...

  • Page 497: Replace A Drive

    If you click Remove and the selected drive is the only drive in the partition, the partition is deleted. After you replace the drive, do the following to resume operation:  If you used the Global Spare option to temporarily replace the  malfunctioning drive, you can now reclaim the Global Spare drive so  that it is again available for use (see Undo the Global Spare Drive on  page 407). The library automatically switches all incoming  communications to the new drive.  If you did not use the Global Spare option, use your storage  management software to restart any backup processes that were  running to the replaced drive. This restart ensures that the software  recognizes the drive as working and available. November 2020 User Guide—Spectra TFinity Library...

  • Page 498: Chapter 16 - Technical Support

    HAPTER Technical Support Spectra Logic Technical Support provides a worldwide service and  maintenance structure, refined over many years to provide timely,  professional service. A valid BlueScale Software Support key is required in order to obtain technical Important support (see Service Contract Extension on page 523). Topic Accessing the Technical Support Portal this page Create an Account page 499 Log Into the Portal page 500 Opening a Support Ticket page 501 Returns page 505 CCESSING THE...

  • Page 499: Create An Account

    Chapter 16 — Technical Support Create an Account Create an Account Access to User Guides and compatibility matrices does not require you to  create an account. You must create a user account and log in to access  Release Notes or repair documents, to download the latest version of  BlueScale software, or to open a support incident. Note: If you have multiple Spectra Logic products, the serial numbers  for all products will be associated with your account. If you do  not see the serial numbers for all of your products when you log  in, contact Technical Support (see Contacting Spectra Logic on  page 7). 1. Access the Technical Support portal login page at  https://support.spectralogic.com. 2. On the home page, click Sign up.  Figure 319 The Spectra Logic Technical Support portal home page. November 2020 User Guide—Spectra TFinity Library...

  • Page 500: Log Into The Portal

     If you have an invitation, follow the link and enter the invitation  code. Figure 320 Follow the link to enter your invitation code or enter your registration information.  If you do not have an invitation, enter the requested information to  create your account. When you are finished, click Sign Up. When the account is approved, you will receive an email with an initial  password. Use your email address and the password provided in the email  to log in to your account. After you log in, you can change your password  if desired. Log Into the Portal Use your email address and password to log into the Technical Support  Portal. November 2020 User Guide—Spectra TFinity Library...

  • Page 501: Opening A Support Ticket

    AutoSupport. You can also open a support incident using the Spectra Logic Technical  Support portal or telephone. Use the following instructions to open a  support incident through the portal. 1. Make notes about the problem, including what happened just before  the problem occurred. 2. Gather the following information:  Your Spectra Logic customer number  Company name, contact name, phone number, and email address  The library serial number (see Determine the Library Serial Number  on page 111)  Type of host system being used  Type and version of host operating system being used  Type and version of host storage management software being used 3. Submit a support incident.  To use the Spectra Logic Technical Support portal: a. Log into your account on the Technical Support portal at  https://support.spectralogic.com. Note: See Accessing the Technical Support Portal on page 498 if you  have not previously created an account on the Technical Support  portal. November 2020 User Guide—Spectra TFinity Library...
  • Page 502 On the Home page, click Open a Support Incident or from any  page, select Incidents & Inventory > Open or View Incidents. Figure 321 Click Open a Support Incident on the Spectra Logic Technical Support portal home page or select Incidents & Inventory > Open or View Incidents from any page.
  • Page 503 Chapter 16 — Technical Support Log Into the Portal c. On the Open or View Incidents page, you are given an  opportunity to search for existing support content that may help  you solve your problem immediately. If the search does not  provide an answer, click Open a New Incident. Figure 322 Click Open a New Incident. November 2020 User Guide—Spectra TFinity Library...
  • Page 504 Chapter 16 — Technical Support Log Into the Portal d. On the Create Incident page, enter the requested information  providing as much detail as possible. When you are finished,  click Create Incident.  If you have multiple libraries and need to determine the  Notes: serial number of the affected library, see Determine the  Library Serial Number on page 111.  If the serial number of the affected library is not listed,  contact Technical Support (see Contacting Spectra Logic on  page 7).  If you do not have AutoSupport enabled, you can upload any  ASL logs generated by the library from the Create Incident  page. Figure 323 The Create Incident page.  To contact Spectra Logic Technical Support by telephone see  Contacting Spectra Logic on page 7. November 2020 User Guide—Spectra TFinity Library...

  • Page 505: Returns

    Severe damage can occur if the component is not packaged correctly. You may be Caution invoiced if it is damaged due to improper or insufficient packaging. Use the return label and instructions that were included with the  replacement part when preparing to ship the component you are  returning. If you cannot locate these, contact Spectra Logic for another  copy (see Contacting Spectra Logic on page 7). The return label and Return  Merchandise Authorization (RMA) printed on it are used to associate the  returned component with your account. To avoid being invoiced for failure  to return the component, do not ship the component back to Spectra Logic  without the RMA return label. November 2020 User Guide—Spectra TFinity Library...

  • Page 506: Appendix A Best Practices

    PPENDIX Best Practices This appendix reviews best practices for using Media Lifecycle  Management, protecting library configuration data, and working with  media. Topic Described on... MLM Best Practices this page Implementation Guidelines page 507 Usage Policy Guidelines page 507 Disaster Recovery Planning page 509 Back Up and Protect the Library Metadata page 510 Back Up the Library Metadata page 510 Verify and Protect the Metadata Backup page 512 Using Cartridges page 514 Labeling Cartridges page 514 Handling Cartridges page 515 Storing Cartridges page 516 Using Cartridges in the Library page 517 Cartridge Rotation page 518 MLM B RACTICES To effectively use MLM and ensure MLM and DLM data protection, plan a  strategy based on your data center needs and develop policies and  procedures to support that strategy. Having sound management policies ...

  • Page 507: Implementation Guidelines

    Consider the following guidelines when establishing your Media Lifecycle  Management policies.  Guideline Description Choose a retirement guideline When implementing MLM, decide at the beginning on the criteria to  be used when determining when to retire a cartridge.  Spectra suggests using the Media Lifecycle Management health  icon, visible on the MLM Reports screen and on the Details screen  (Figure 189 on page 318 and Figure 190 on page 320, respectively)  for each tape, to assess the overall health of individual tapes. See  Generate MLM Reports on page 316 for information about using the  health icon to assess media health. Only use MLM-enabled media For the most accurate tracking, do not import your MLM‐enabled  media into non‐Spectra Logic libraries or drive generations earlier  and cleaning cartridges in MLM-compatible libraries and than LTO‐4. The cartridge MAM will not be updated with  drives information about usage in those locations. As a result, the  information about usage in those locations will not be recorded in  the MLM database when the cartridge is returned to your library.  November 2020 User Guide—Spectra TFinity Library...
  • Page 508 You can also enable an alert to notify you when the load count  recorded on the cartridge MAM differs from the load count stored  in the MLM database but none of the other data has changed. This  type of discrepancy can indicate that the tape has been loaded into a  non‐Spectra Logic library. Use this alert as a security feature to let  you know when a tape was removed and loaded into a drive in a  different library. Regularly back up your MLM Determine how frequently to export the MLM database for storage.  database You can save the MLM database to a USB device or email it to a  previously configured mail recipient. The database can be loaded  back into the library in the event of an error. See Disaster Recovery  Planning on page 509 and Restore the MLM and DLM Databases on  page 399 for detailed information.  Backing up the MLM database produces a point‐in‐time snapshot of  the MLM database. Based on the number of tapes you routinely  import into and export from the library, determine how frequently  backups are needed to ensure that you can easily restore the MLM  database. Enable non-MLM media alerts Alerts for non‐MLM‐enabled media notify you when a cartridge  that is not MLM‐enabled is loaded into a drive. November 2020 User Guide—Spectra TFinity Library...

  • Page 509: Disaster Recovery Planning

     Backing up the MLM database also backs up the DLM  Notes: database.  For extra security, the library’s Auto Configuration Save  feature automatically backs up its configuration and the  MLM and DLM databases to the LCM memory card once a  week and whenever a partition is created or modified (see  Use Automatic Backup of the Library Configuration on  page 142).   If email for the auto‐save backup is configured, the backups  are emailed to the designated recipient (see Enable Email for  the Auto Configuration Save File on page 122).   See Back Up and Protect the Library Metadata on page 510  for additional disaster planning information. November 2020 User Guide—Spectra TFinity Library...

  • Page 510: Rotect The

    Back Up the Library Metadata Use the following methods to create backup copies of all of your library’s  metadata. The following table shows the file names and locations of the  data saved during each type of backup operation. This backup Creates... method... Auto Configuration A time‐stamped zip file containing the library configuration, the MLM and DLM  Save Option databases, and any stored BlueScale encryption keys. The file is stored on the  memory card in the LCM and can be sent as an email attachment to a previously  configured mail recipient. The zip file is named <date-time>cfg.zip, where  <date-time> is the time stamp for when the zip file was created.   See Enable Email for the Auto Configuration Save File on page 122 for  information about configuring the Auto Configuration Save feature so that  the library automatically sends an email with the current Auto Configuration  Save file to a pre‐configured mail recipient once a week and whenever you  create or modify a library partition.  See Use Automatic Backup of the Library Configuration on page 142 for  information about using this method to back up the library configuration, the  MLM and DLM databases, and any stored BlueScale encryption keys. Note: The Auto Configuration Save feature does not automatically create a  backup when you make other configuration changes to the library. November 2020 User Guide—Spectra TFinity Library...
  • Page 511 Backing up the library configuration also backs up any BlueScale encryption keys that are stored in the library at the time the file is created.  Partition Wizard — The partition wizard prompts you to save the library  configuration whenever you create or modify a partition. See Chapter 6 –  Configuring and Managing Partitions, beginning on page 180 for detailed  information about creating and modifying partitions.  Save Library Configuration Utility — Use the Save Library Configuration utility to back up the updated library configuration whenever you make a  configuration change to the library. This is especially important when you  make configuration changes that do not result in an Auto Configuration Save  file. See Use Manual Backup of the Library Configuration on page 143 for  instructions. November 2020 User Guide—Spectra TFinity Library...

  • Page 512: Verify And Protect The Metadata Backup

    CAUTION! As a matter of best practice, Spectra Logic recommends exporting BlueScale encryption keys to a USB device instead of using email. Although emailing BlueScale encryption keys is supported by the library, doing so presents security issues, including the following: ...
  • Page 513 Appendix A — Best Practices Verify and Protect the Metadata Backup Saved Data Details MLM and DLM Data In this example the file has a .zdt extension. The file will have a .dat  Note: extension if you did not choose to zip the file when you created it. Configuration Data Note: The files are located in the \SavedConfigs\<date‐time> folder, where  <date‐time> in this example is 2011‐08‐11_11_14_06.  2. Store at least one USB device containing the backup files off‐site. After  you have several weeks of backups stored off‐site, rotate back through  them.  3. When you run through disaster recovery exercises, test restoring the  library using the backup files from both your USB devices and your  saved email attachments. See Restoring the Library Configuration on  page 391 for instructions. November 2020 User Guide—Spectra TFinity Library...

  • Page 514: Using Cartridges

    A loose label can become dislodged and damage the drive. CAUTION: Do not place labels on any surface of the cartridge except the front! Barcode label Figure 324 Properly barcode label all cartridges (LTO cartridge shown). November 2020 User Guide—Spectra TFinity Library...

  • Page 515: Handling Cartridges

     Do not handle tape that is outside of the cartridge. Handling the tape  can damage the tape’s surface or edges, which may interfere with read  or write reliability. Pulling on tape that is outside of the cartridge can  damage the tape and the brake mechanism in the cartridge.  If tape is outside of the cartridge, slide the cartridge door back and turn  the hub to gently spool the tape back into the cartridge. Test the tape by  using your storage management software to write to the tape, and then  run a PostScan.  Before you use a cartridge, let it acclimate for at least 24 hours to the  normal operating environment.  Ensure that all surfaces of a cartridge are dry before inserting it into a  magazine.  Do not stack more than six cartridges.  Do not expose the tape cartridge to moisture or direct sunlight.  Do not degauss a tape cartridge that you intend to use/reuse.  Degaussing makes the tape unusable.  Do not expose recorded or blank tape cartridges to stray magnetic  fields (such as terminals, motors, video equipment, X‐ray equipment,  or high‐current cables or power supplies). Such exposure can cause the  loss of recorded data or make the blank cartridge unusable.  Maintain the environmental conditions specified in Tape Media  Specifications on page 549. November 2020 User Guide—Spectra TFinity Library...

  • Page 516: Storing Cartridges

    (LTO magazines shown). Storing and handling cartridges in magazines helps to eliminate errors  resulting from mishandling individual cartridges, which is the leading  cause of cartridge damage. An optional clear plastic dust cover snaps onto  the magazine to protect the cartridges.  Whenever you remove cartridges from your library, be sure to store them  properly to maximize archival life and ensure data integrity. Follow these  guidelines for proper cartridge storage:  Store cartridges in a suitable environment (see Tape Media  Specifications on page 549).  Keep the storage location as free of airborne particulates as possible. To  eliminate obvious sources of particulates, do not permit anyone to  smoke, eat, or drink near the storage area, and do not store cartridges  near a copier or printer that may emit toner and paper dust.  Store cartridges with the write‐protect switch in the protected position  (see Preparing Cartridges for Use on page 227).  Store cartridges as soon as possible after you remove them from the  library. Immediate storage helps avoid many of the conditions that can  damage tapes, such as temperature and humidity fluctuations,  particulate contamination, and excessive handling.  If you plan to ship a TeraPack magazine, make sure that you have a  proper shipping container and that you use adequate packing material.  The TeraPack carrying cases available from Spectra Logic are designed  for safely transporting TeraPack magazines off site and are compatible  with Iron Mountain. November 2020 User Guide—Spectra TFinity Library...

  • Page 517: Using Cartridges In The Library

     Make the entry/exit pool large enough to accommodate all of the  cartridges typically imported or exported during a single operation. For  example, if you run a nightly backup that uses 48 cartridges which are  then exported each morning, create an entry/exit pool of 50 LTO slots (5  chambers) or 54 TS11xx technology slots (6 chambers).  After your library has been in use for a period of time, and at least one  set of cartridges has completed a round trip (exported from the library,  stored off site, then re‐imported), the following rule of thumb applies: if  you remove a TeraPack magazine from the entry/exit pool, replace it  with either an empty magazine to accommodate future eject operations  or a full magazine whose cartridges are then imported into the storage  pool using your storage management software.  During an import or export operation, do not leave the library  unattended for more than a few minutes. If you do, the import or  export operation times out so that the library can continue automated  backup tasks. To continue, restart the operation when you are ready.  Enable Auto Drive Clean and configure a cleaning partition to clean  drives whenever required to help ensure optimal performance. If you  do not use the Auto Drive Clean feature, periodically check the Drives  screen to determine whether the drives require cleaning (see Cleaning a  Drive on page 465).   Confirm the quality of your media and verify data integrity by  occasionally running restores using different drives.  Confirm the quality of both media and drives by running periodic  disaster recovery drills. These drills test the overall ability to recover all  of your data using your backups. November 2020 User Guide—Spectra TFinity Library...

  • Page 518: Cartridge Rotation

    2 TeraPack magazines).  15 chambers are assigned to the storage pool (150 slots, or  15 TeraPack magazines).  The library contains 15 full TeraPack magazines and two empty  TeraPack magazines.  Two magazines containing 20 cartridges worth of backup data are sent  off site every Friday.   After the data has aged two weeks, the media is returned to the library  and re‐used.  The site adheres to the following best practices:  Whenever a TeraPack magazine is exported, another magazine  (either full or empty) is imported.  The library has enough empty TeraPack magazines to fill the entry/ exit pool. This example shows that, by Week 3, the backup plan results in a full  media rotation in which the operator has done the following: 1. Removed and stored two full TeraPack magazines of media. Full  magazines were exported from the entry/exit pool and removed  through the TAP, resulting in an empty entry/exit pool. 2. Imported two full TeraPack magazines into the entry/exit pool through  the TAP and then used the storage management software to move the  media in the entry/exit pool into the storage pool. Moving the media to the storage pool leaves two empty magazines in  the entry/exit pools, ready to accept media as the storage management  software identifies media as ready to be ejected from the library. November 2020 User Guide—Spectra TFinity Library...
  • Page 519 Operator tasks: Results of operator tasks:  Export 2 full TeraPack  Off-site storage: magazines from the  2 full TeraPack magazines. entry/exit pool.  Import 2 empty  Entry/Exit pool:  TeraPack magazines into  2 chambers, each contains an  the entry/exit pool. empty TeraPack magazine. Storage pool:  13 chambers contain  full TeraPack  magazines.  2 chambers contain  empty TeraPack magazines. Data Center: 2 empty TeraPack magazines. November 2020 User Guide—Spectra TFinity Library...
  • Page 520 Results of operator tasks:  Export the 2 full  Off-site storage:  TeraPack magazines  4 full TeraPack magazines from the entry/exit pool.  Import 2 full TeraPack  Entry/Exit pool:  magazines into the  2 chambers, each contains an  entry/exit pool. empty TeraPack magazine.  Use storage  management software to   Storage pool: move cartridges to the  11 chambers contain  storage pool. full magazines  4 chambers contain  empty magazines Data Center: No reserved media or  magazines. November 2020 User Guide—Spectra TFinity Library...

  • Page 521: Appendix B - Media & Upgrades

    PPENDIX Media & Upgrades This appendix describes media, accessories, and upgrades that can be  purchased for use with the Spectra TFinity library. It also describes how to  renew or extend the service contract for the library. EDIA AND EDIA CCESSORIES Spectra Logic offers a variety of media and media accessories for the  library.  Spectra Certified Media Media formulations. There are two distinct formulations for LTO media:  Metal Particle (MP) and Barium Ferrite (BaFe). LTO‐2 through LTO‐5  media are only available in the Metal Particle formulation. LTO‐6 media  can be purchased in either the Metal Particle or the Barium Ferrite  formulation. LTO‐6 drives are designed to run both MP and BaFe media.  The two formulations can be used in the same partition. LTO‐7 and LTO‐8  media are only available in the Barium Ferrite formulation. TS11xx technology media (3592JC) is only available in the Barium Ferrite  formulation. Certification process. Spectra Certified Media begins with the highest  quality data cartridges received directly from the manufacturer. During  certification, each cartridge is MLM‐enabled. In addition, LTO data  cartridges undergo the unique CarbideClean process, which removes  embedded particles and smooths the imperfections in the tape surface that  are a result of the manufacturing process. By cleaning the tape of the debris  that exists on all new media, CarbideClean reduces signal loss and  excessive tape head wear, thereby increasing the reliability, availability,  and longevity of the drives and media.

  • Page 522: Media And Media Accessories

    (ten LTO data cartridges or nine TS11xx technology data cartridges) with  pack with custom custom barcode labels. The media packs are available with or without a  barcode labels protective dust cover. You must order a minimum of four custom‐labeled packs  at a time. Spectra Certified cleaning cartridges are available in Maintenance TeraPack  Cleaning cartridges magazines containing either five or ten LTO cleaning cartridges, or five or nine  TS11xx technology cleaning cartridges. The cleaning cartridges have “CLN” at  the beginning of the barcode sequence on their labels.  Notes:  All Spectra Certified LTO cleaning cartridges are MLM‐enabled. The  cleaning cartridges are stored in Spectra Maintenance TeraPack magazines,  which are identified by unique labels.  Starting with BlueScale12.7.04, TS11xx technology cleaning tapes are always  treated as MLM enabled by the BlueScale software.. High‐contrast, high‐resolution labels for reliable operation. Labels are available  Barcode labels (in either with a standard barcode numbering sequence or with a custom barcode  series of 300) numbering sequence. Barcode labels for cleaning cartridges are also available.  The barcode labels for cleaning cartridges have “CLN” at the beginning of the  barcode sequence. November 2020 User Guide—Spectra TFinity Library...

  • Page 523: How To Order

    When you renew or extend your service contract, you must generate a new Important BlueScale Software Support key and enter the new key into the library to allow continued access to updates (see Enabling BlueScale Software Support, Options, and Upgrades on page 108). When the original warranty or service contract expires, a renewal contract  can be purchased to continue service. Contact Spectra Logic to purchase a  renewal contract (see Contacting Spectra Logic on page 7). November 2020 User Guide—Spectra TFinity Library...

  • Page 524: Bluescale Software Updates

    Updating the BlueScale software and the firmware for the library components Important requires a current service contract with Spectra Logic Technical Support. The BlueScale Software Support key associated with your service contract must be stored in the library by entering it into the System Configuration screen. See Enabling BlueScale Software Support, Options, and Upgrades on page 108 additional information.
  • Page 525 Capacity-On- Demand (CoD) your current storage needs and then purchase additional capacity later as  required. CoD reduces up‐front costs, because users only pay for what they  currently need. As more capacity is required, it can be added in increments by  purchasing activation codes to license additional chambers in the library and  additional TeraPack magazines to fill the added chambers. Note: If you purchase CoD capacity that exceeds the number of unlicensed  chambers available in the current library configuration, you must purchase  another TBA or add another frame. These upgrades and their installation by a  certified Spectra Logic field technician are priced separately from the CoD  capacity upgrade. Rotation Manager Rotation Manager is a keyed option to simplify identifying tapes that have been  moved off site. With Rotation Manager installed, the library sends an email  containing the barcode information for every piece of media and its off‐site  location to a specified email address.  See Configure Rotation Manager on page 139 for additional information about  Rotation Manager. Shared Library Shared Library Services (SLS) partitioning logically divides the library into  Services (SLS) multiple virtual libraries. With SLS, one library can support multiple media  types and provide dedicated library services to multiple user groups. The  default library configuration includes support for a single storage partition. If  you need additional storage partitions, you must purchase a Shared Library  Services (SLS) activation key. See Library Partitions on page 62 for more information about using partitioning  in the library using SLS. November 2020 User Guide—Spectra TFinity Library...
  • Page 526 Important: Do not attempt to install drives purchased from other vendors in the library. The drives used in the library are specifically configured for use in the library and must be purchased from Spectra Logic. Expansion Frames The storage capacity or performance of the library can be increased by adding  media or drive expansion frames, respectively. ...

  • Page 527: How To Order

    EPLACEABLE OMPONENTS Some library components are easy to remove and install. They are  classified as customer‐replaceable units (CRUs) and they are available for  purchase based on your service contract with Spectra Logic Technical  Support (see Chapter 16 – Technical Support, beginning on page 498).  CRUs include:  Air filters  Drives  RIMs  Library Control Module (LCM)  Robotics Control Module (RCM)  Power supply modules  Power Management Module (PCM)  Service bay controller (SCM)  Expansion power module (ECM)  Transporter (not the entire TeraPorter)  Power rail brushes  Memory card in a Spectra LS Depending on your service contract, you may also be able to replace  certain additional components that are classified as field‐replaceable units  (FRUs). November 2020 User Guide—Spectra TFinity Library...

  • Page 528: Appendix C Specifications

    PPENDIX Specifications This appendix provides specifications for the Spectra TFinity library, as  well as the drives and media used in the library: Topic Library Specifications page 529 Data Storage Capacity page 529 Size and Weight page 531 Service Access Requirements page 532 Shipping and Storage Size and Weight page 533 Power Specifications page 533 Environmental Specifications page 538 Shock and Vibration Specifications page 539 Interoperability and Software Compatibility page 540 Interface Specifications page 540 Component Interface Connectors page 540 Network Interface Cable Requirements page 540 Universal Serial Bus (USB) Support page 542 NDMP Support page 543 Tape Drive and Media Specifications page 543 LTO Tape Drive Specifications page 543 TS11xx Technology Tape Drive Specifications page 546 Drive‐Based Encryption Highlights page 549...

  • Page 529: Library Specifications

    Includes magazines stored in the entry/exit pool. The media stored in the entry/exit pool are not available for use by the application software for writing or reading data until they are moved to the storage pool. November 2020 User Guide—Spectra TFinity Library...
  • Page 530 LTO-5 LTO-6 LTO-7 Type M LTO-8 50 (500) 1250 3000 4500 6000 Native Capacity (TB) TS11xx Technology TeraPack Magazines TS1140 TS1150 TS1155 TS1160 Tape Drives (Slots) Technology Technology Technology Technology 42 (378) 1512 3780 5670 7560 November 2020 User Guide—Spectra TFinity Library...

  • Page 531: Size And Weight

    These weights are with no RIMs, drives, or media installed. e. 6D0T means six Drive Bay Assemblies and zero TeraPack Bay Assemblies. 3D3T means three Drive Bay Assemblies and three TeraPack Bay Assemblies. November 2020 User Guide—Spectra TFinity Library...

  • Page 532: Service Access Requirements

    Service Access Requirements Minimum Access Requirements A minimum of 2 ft (0.6 m) of clearance is  required on the left and right ends of the library to provide service access  to the library. If data center equipment is on rolling racks and can be easily  moved to provide 2 ft (0.6 m) of clearance on each end of the library, then  having equipment adjacent to the ends of the library is acceptable. In  addition, a minimum of 2 ft (0.6 m) of clearance at the front and back of the  main frame, each drive expansion frame, and each service or bulk TAP  service frame is required for airflow and service and operator access.  Recommended Access Requirements Providing 3 feet (0.9 meters) of clearance on each side of the library is highly Important recommended. Refer to the Spectra TFinity Library Site Preparation Guide for detailed  information about space and access requirements. November 2020 User Guide—Spectra TFinity Library...

  • Page 533: Shipping And Storage Size And Weight

    If the power sources for the dual AC inputs for a frame using the dual AC or dual AC Caution with convenience outlets are not on the same phase, damage to the library could result. This restriction does not apply to the dual AC 2. See Dual AC Power Module on page November 2020 User Guide—Spectra TFinity Library...
  • Page 534 < 4 V 240 V 240 V 240 V 120 V 120 V 120 V 120 V 240 V Figure 326 Dual AC input voltage requirements - US, typical Power Rating Each library frame is rated at 200‐240 VAC at 13 amps (2600 watts  maximum). This power rating is based on a main frame with 24 LTO drives  and 6 RIMs, which is the configuration for maximum power consumption  by a single frame. The frames are not rated at 120 VAC due to the high  current required to supply the product.  November 2020 User Guide—Spectra TFinity Library...
  • Page 535  Female: IEC 60320 C19 a. Power cord must comply with local electrical code. International 200 – 240 VAC Power Cord The criteria for an international  200‐volt to 240‐volt AC power cord are as follows: Parameter Specification Power cordage Flexible, HAR (harmonized) type H05VV‐F, three  conductor, cord with minimum conductor size of  1.7 square millimeters (0.0026350 square inches).  Male: Connector must be of the proper type,  Power input connectors rating, and safety approval for the intended  country (see Supply‐End Connector Types on  page 536).  Female: IEC 60320 C19 November 2020 User Guide—Spectra TFinity Library...
  • Page 536 14.8 ft (4.5 m) Korea 6807 Japan NEMA L6‐20P 13.9 ft (4.24 m) 8665 United Kingdom,  IEC 60309 15 ft (4.6 m) Continental  Europe Grounding Requirements Due to electromagnetic interference (EMI) filtering in each dual AC power  module, the leakage current for main frames and drive frames is such that  they require a secure connection from the chassis of the unit to an earth  ground.  Use one or more of the following methods for securing a ground  connection when installing a main frame or drive frame:  Cord lock brackets and cords with locking connectors are not  Notes: compatible and cannot be used simultaneously.   Expansion Frame Power Modules do not require locking  cords or special grounding.  Add cord lock brackets (Spectra Logic part number 5497) to all main  and drive frames. See Installing Cord Locks on page 461 for more  information.  Use a cord with locking connectors at both ends, such as L6‐20P to  locking C19 (Spectra Logic part number 9594).  November 2020 User Guide—Spectra TFinity Library...
  • Page 537 Half-Height  Idle: 20   Read/write: 28 LTO-6 Fibre Channel Read/write: 95  Idle: 8   Read/write: 37 Read/write: 126 LTO-5, Fibre Channel  Idle: 19   Read/write: 37 LTO-4, Fibre Channel Read/write: 123  Idle: 17.5   Read/write: 67 TS1160 technology Read/write: 229  Idle: 35  November 2020 User Guide—Spectra TFinity Library...

  • Page 538: Environmental Specifications

    When the library is moved from a cold environment to a warm environment, it Caution should not be powered on for at least 24 hours. This adjustment period prevents condensation damage. The following tables list the general environmental specifications for the  library.  Operating Environmental Specification Humidity 20% to 80% (non‐condensing) Humidity gradient Less than 10% per hour Ambient temperature LTO: 50° F to 90° F (10° C to 32° C) TS11xx Technology: 61° F to 90° F                                      (16° C to 32° C) November 2020 User Guide—Spectra TFinity Library...

  • Page 539: Shock And Vibration Specifications

    Specification Operating (Non-Operating Environment) Shock 2 g pk ½ sine wave for 10 msec 2 g pk ½ sine wave for 10 msec  (3 axes, 2 shocks per axis, minimum) (3 axes, 2 shocks per axis, minimum) Vibration  5 Hz – 500 Hz – 5 Hz 5 Hz – 500 Hz – 5 Hz (Swept Sine) 5 – 22 Hz, 0.01‐inch DA displacement 5 – 31 Hz, 0.02‐inch DA displacement 22 – 500 Hz, 0.25G pk @ ½ octave  31 – 500 Hz, 1G pk @ ½ octave  (minimum three axes) (minimum three axes) Vibration  0.5 Grms, 0 – 3000 Hz (single axis) 1 – 200 Hz @ 1.156 Grms.  (Random) Bottom face only for 60 minutes. a. Specifications are for the library in its original packaging. November 2020 User Guide—Spectra TFinity Library...

  • Page 540: Nteroperability And

    Only one port at a time can be used to connect the drive to a Fibre Channel network. If desired, the two ports can be used to create a failover configuration. Network Interface Cable Requirements The type of cables required to connect the library and its drives to the  network depend on the type of interface being used. November 2020 User Guide—Spectra TFinity Library...
  • Page 541 Data Rate / Link M5 (OM2) cable M5E (OM3) cable M5F (OM4) cable Speed 1640 ft (500 m) Not Specified  Not Specified 1 Gbps 984 ft (300 m) Not Specified Not Specified 2 Gbps 492 ft (150 m) 1247 ft (380 m)  1312 ft (400 m) 4 Gbps 164 ft (50 m)  492 ft (150 m) 623 ft (190 m) 8 Gbps November 2020 User Guide—Spectra TFinity Library...

  • Page 542: Universal Serial Bus (Usb) Support

    (10/100BaseT connection) data‐grade cable or a similar Category 5 cable  from an active Ethernet network to each camera. Universal Serial Bus (USB) Support Spectra Logic supports using the USB ports on the library operator panel,  the LCM, and the RCM for the following:  USB mass storage devices (for example, flash drives)  Keyboards  Pointer devices (for example, a computer mouse)  External Drives (HD, CD, DVD, and Flash) with a USB interface Spectra Logic does not support using the USB ports for the following:  Cameras  Multimedia devices (for example, MP3 players) Important The library only recognizes FAT-formatted, not NTFS-formatted, USB devices. November 2020 User Guide—Spectra TFinity Library...

  • Page 543: Ndmp Support

    NDMP Support Spectra Logic tape libraries are compatible with local, remote, and three‐ way NDMP (Network Data Management Protocol) topologies, where the  tape library is connected to the NDMP data mover host over Fibre  Channel. RIVE AND EDIA PECIFICATIONS This section provides the basic specifications for the tape drives and media  supported by the library.  The specifications in this section are provided for  Notes: convenience only. Refer to the tape drive documentation for  the most current specifications (see LTO Ultrium Tape Drives  on page 20 and TS11xx Technology Drives on page 20).  The specifications in this section are subject to change  without notice.  For T10K Drive specifications, see Using StorageTek T10K  Drives in a Spectra TFinity Library. LTO Tape Drive Specifications This section provides specifications for the LTO drives supported by the  library. See Tape Media Specifications on page 549 for information about  the media used in the library. Note: LTO drives and media are also referred to as Ultrium or LTO  Ultrium drives and media. November 2020 User Guide—Spectra TFinity Library...
  • Page 544 This is a per-drive value. Total sustained transfer rate for the library depends on the number of drives installed in the library. LTO-7 Drive When connecting to a Fibre Channel network, LTO‐7 Fibre Channel drives  will attempt to connect at 8 Gb/second, but will auto‐negotiate down to  4 Gb/second, or 2 Gb/second, depending on the requirements of the port to  which the drive is connected. LTO‐7 SAS drives attempt to connect at 6 Gb/second, but auto‐negotiate  down to 3 Gb/second or 1.5 Gb/second, depending on the requirements of  the port to which the drive is connected Parameter Specification  a, b Maximum sustained transfer rate   300 MB/second, native  750 MB/second, compressed Speed matching range 100 MB/second to 300 MB/second Average space record time 56 seconds  Encryption capability AES 256‐GCM WORM capability MTBF 250,000 hours at 100% duty cycle November 2020 User Guide—Spectra TFinity Library...
  • Page 545 A 1 Gb interface speed will not stream an LTO-6 drive at 160 MB/second. LTO-5 Drive When connecting to a Fibre Channel network, LTO‐5 Fibre Channel drives  will attempt to connect at 8 Gb/second, but will auto‐negotiate down to  4 Gb/second, 2 Gb/second, or 1 Gb/second, depending on the requirements  of the port to which the drive is connected. Parameter Specification  a, b  Maximum sustained transfer rate   140 MB/second, native  280 MB/second, compressed Speed matching range 30 MB/second to 140 MB/second Average space record time  75 seconds Encryption capability AES 256‐bit November 2020 User Guide—Spectra TFinity Library...

  • Page 546: Ts11Xx Technology Tape Drive Specifications

    Assuming a 2:1 compression ratio. Compression throughput depends on the type of data. b. This is a per-drive value. c. A 1 Gb interface speed will not stream an LTO-4 drive at 120 MB/second. TS11xx Technology Tape Drive Specifications This section provides specifications for the TS11xx technology drives.  Note: The specifications in this section are provided for convenience  only. Refer to the tape drive documentation for the most current  specifications (see TS11xx Technology Drives on page 20). November 2020 User Guide—Spectra TFinity Library...
  • Page 547 Average file access time  55 seconds Encryption capability AES 256‐GCM WORM capability MTBF 237,000 hours at 100% duty cycle  –20 Uncorrected error rate 1 x 10  bits Power consumption Read/write: 60 watts maximum Idle: 19 watts  a. Assuming a 2.5:1 compression ratio. Compression throughput depends on the type of data. b. This is a per-drive value. November 2020 User Guide—Spectra TFinity Library...
  • Page 548 Average file access time  54 seconds Encryption capability AES 256‐GCM WORM capability MTBF 237,000 hours at 100% duty cycle  –20 Uncorrected error rate 1 x 10  bits Power consumption Read/write: 51 watts maximum Idle: 24 watts  a. Assuming a 2.5:1 compression ratio. Compression throughput depends on the type of data. b. This is a per-drive value. November 2020 User Guide—Spectra TFinity Library...

  • Page 549: Drive-Based Encryption Highlights

    When media is moved from a cold shipping/storage environment to a warm operating environment, it must be acclimated in its packaging for at least 24 hours before opening to prevent condensation damage from occurring. November 2020 User Guide—Spectra TFinity Library...
  • Page 550 LTO‐6 Not  Read only Read/write Read/write Not  Not  supported supported supported LTO‐7 Not  Not  Read only Read/write Read/write Not  supported supported supported LTO‐8 Not  Not  Not  Not  Read/write Read/write supported supported supported supported November 2020 User Guide—Spectra TFinity Library...
  • Page 551 TS1160 Read only Read/write Read/write WORM Media Certain records retention and data security applications require a Write  Once, Read Many (WORM) method for storing data on tape. LTO‐4 and  later generation drives and TS11xx technology drives enable WORM  support when a WORM tape cartridge is loaded into the drive. WORM Media Requirements Because standard read/write media are  incompatible with the WORM feature, a specially formatted WORM tape  cartridge is required. Each WORM cartridge has a unique, worldwide  cartridge identifier (WWCID), which comprises the unique CM chip serial  number and the unique tape media serial number. Data Security on WORM Media Certain built‐in security measures help  ensure that the data written on a WORM cartridge does not become  compromised, for example:   The format of a WORM tape cartridge is unlike that of standard read/ write media. This unique format prevents a drive that lacks WORM‐ capable firmware from writing on a WORM tape cartridge.  When the drive senses a WORM cartridge, the firmware prohibits the  changing or altering of user data already written on the tape. The  firmware keeps track of the last appendable point on the tape. November 2020 User Guide—Spectra TFinity Library...

  • Page 552: Barcode Label Specifications

    Barcode Label Specifications Symbology The barcode labeling scheme used on Spectra Logic certified  media uses the barcode symbology of USS‐39. You can obtain a complete  description and definition of this symbology from the Automatic  Identification Manufacturers (AIM) specification, the Uniform Symbol  Specification (USS‐39), and the ANSI MH10.8M‐1993 ANSI Barcode  specification. Application and Orientation The barcode label must be applied to the  cartridge so that it fits within the label recess on the edge of the cartridge  without curling up on the sides or ends. The label must be oriented so that the  barcode characters are along the edge closest to the hub side of the cartridge.  Printed Characters The label can have human‐readable alphanumeric  characters printed along the top or bottom edge of the label provided there  is no conflict or interference with the automation code. This text must  include the barcode data, but can also include additional text. The format  and colors of the human readable characters is up to the customer and  label vendor. For location restrictions, see Detailed Specifications for LTO  Cartridge Barcodes on page 554 and Detailed Specifications for TS11xx  Technology Cartridge Barcodes on page 555. Note: When using barcode labels with alphanumeric characters along  the bottom edge, the label must be positioned so that barcode is  at least 13.72 mm below the top edge of the cartridge to ensure  that the barcode reader can read the label. November 2020 User Guide—Spectra TFinity Library...
  • Page 553  The first six (6) characters following the start character can be any  combination of upper case A‐Z or 0‐9 (for example, ABC123) to identify  the cartridge Volume Serial Number. The use of “CLN” and  “DG{space}” at the beginning of the volume identifier is reserved.  The volume identifier “CLNvnn” is reserved for cleaning cartridges.  When a drive requires cleaning, it requests a specific type of  cleaning cartridge.  The “v” field is an alphanumeric field to identify cleaning  cartridge applications, “U” for Universal Cleaning Cartridges or  a drive unique identifier.  The “nn” alphanumeric field is used to track individual cleaning  cartridge activity (that is, usage and life).   The volume identifier “DG{space}vnn” is reserved for  diagnostic and service cartridges.  The last two (2) characters are the media identifier and indicate the  cartridge Media Type (for example, “L” for LTO and “4” for an LTO‐4  cartridge or JC for a TS11xx technology cartridge). In IBM LTO tape  drives, the value of the media identifier on cleaning cartridges is  ignored, although a valid value must be present.  The barcode string can be printed in either direction on the label and  must begin and end with a valid start/stop character (   ).   The label must be printed so that barcode data is positioned along the  edge of the label that will be closest to the hub side of the cartridge.  The AIM Uniform Symbol USS‐39 specification provides detailed information  about the format of the start character, the series of characters that make up the  barcode data, the optional checksum character, and the stop character. November 2020 User Guide—Spectra TFinity Library...
  • Page 554 LTO Barcode Element Specifications For the official IBM barcode label specification, see https://www.ibm.com/ support/pages/node/651699. Unless otherwise specified, tolerances are  X.XXX ± 0.127 mm, X.XXX ± 0.762 mm.  Minimum symbol height is 11.1 mm, measured to the inside of the  label’s edge.   The wide‐to‐narrow ratio is 2.75.  The narrow element width is 0.432 mm +0.03 mm or –0.076 mm.  The nominal width of the wide spaces and bars is 1.188 mm.  The inter‐character gap is 0.432 mm +0.03/–0.076 mm.  The minimum quiet zone at the beginning and end of a printed barcode  string is 4.32 mm (10 times the narrow element width).  The total nominal barcode string length (including quiet zones) is  74.088 mm.  The edge of the barcode is the edge of the printed area associated with  the bar. The edge roughness is the transition encountered as a  horizontal line is moved vertically from all black to all white. The edge  roughness maximum is 0.038 mm.  Variation between all bars, white and black, must be less than  ±0.0381 mm. November 2020 User Guide—Spectra TFinity Library...
  • Page 555  The label and adhesive must have an environmental performance to  match or exceed the environmental specifications of the cartridge to  which it is applied. Detailed Specifications for TS11xx Technology Cartridge Barcodes Figure 328 shows the dimensional specifications for TS11xx technology  labels with the alphanumeric characters above the barcode.  Figure 328 Barcode specifications for TS11xx technology media; alphanumeric characters on top. All measurements are in millimeters. Note: When using barcode labels with alphanumeric characters along  the bottom edge, the label must be positioned so that barcode is  at least 13.72 mm below the top edge of the cartridge to ensure  that the barcode reader can read the label. November 2020 User Guide—Spectra TFinity Library...
  • Page 556  The minimum quiet zone at the beginning and end of a printed barcode  string is 5.0 mm (10 times the narrow element width).  The total nominal barcode string length (including quiet zones) is  85.75 mm.  The edge of the barcode is the edge of the printed area attached to the  bar. The edge roughness is the transition encountered as a horizontal  line is moved vertically from all black to all white. The edge roughness  maximum is 0.04 mm.  Variation between all bars, white and black, must be less than  ±0.04 mm. TS11xx Technology Physical Label Specifications  Label stock must fit within the label recess on the face of the cartridge  without curling up on the sides or ends (88.5 mm X 11.9 mm +0/–0.4).  Minimum length sufficient for the quiet zones, start‐stop, and data  characters (nominal 85.75 mm).  Minimum width no less than 1.5 mm narrower than the cartridge label  recess width. Corners are cut with a 1.5 mm radius.  Maximum label thickness, including the RFID tag, if present, together  with any associated layers and adhesives cannot exceed 0.75 mm.  The label and adhesive must have an environmental performance to  match or exceed the environmental specifications of the cartridge to  which it is applied. November 2020 User Guide—Spectra TFinity Library...

  • Page 557: Appendix D - Regulatory & Safety Standards

    Regulatory & Safety Standards The Spectra TFinity library complies with the safety and regulatory agency  standards listed below when installed by a Spectra Logic certified engineer  or third‐party provider.  EU D ECLARATION OF ONFORMITY According to ISO/IEC 17050‐1:2004 Manufacturer’s Name:  Spectra Logic Corporation Manufacturer’s Address: 6101 Lookout Road, Boulder CO,80301 Declares under sole responsibility that the product as delivered Product Name: TFinity Model Number:  TFinity, T950, T950e Product options: This declaration covers all options of the above  product(s) Complies with the essentials of the following European Directives, and  carries the CE marking accordingly: Safety Electromagnetic Compatibility Restriction of the use of certain hazardous substances Directive: 2014/35/EU Directive 2014/30/EU EN 50581‐2012 EN 60950‐1:2006 +A11:2009 ...

  • Page 558: Emission Standards

    Korea KN 22  Taiwan CNS 13438 FCC N OTICE This equipment has been tested and found to comply with the limits for a  Class A digital device, pursuant to CFR 47, Part 15 of the FCC Rules. These  limits are designed to provide reasonable protection against harmful  interference when the equipment is operated in a commercial  environment. This equipment generates, uses, and can radiate radio  frequency energy, and, if not installed and used in accordance with the  instruction manual, may cause harmful interference to radio  communications. Operation of this equipment in a residential area is likely  to cause harmful interference, in which case the user will be required to  correct the interference at the user’s own expense. AFETY TANDARDS AND OMPLIANCE Product Safety Standards The Spectra TFinity library complies with the  following domestic and international product safety standards.  Directive: 2014/35/EU  EN 60950‐1:2006 +A11:2009 +A1:2010 +A12:2011 +A2:2013  EN 62479:2010  CAN/CSA C22.2 No. 60950‐1‐03 (Canada: cNemko Mark) November 2020 User Guide—Spectra T950 Library...

  • Page 559: Laser Warning

    Nemko Accreditation Laser Warning IBM Tape Drives A Class 1 laser assembly, in the optical transceiver, is mounted on each IBM  tape drive Fibre Channel electronics card. This laser assembly is registered  with the DHHS and is in compliance with IEC825. These products contain components that comply with performance  standards that are set by the U.S. Food and Drug administration. This  means that these products belong to a class of laser products that do not  emit hazardous laser radiation. This classification was accomplished by  providing the necessary protective housings and scanning safeguards to  ensure that laser radiation is inaccessible during operation or is within  Class 1 limits. External safety agencies have reviewed these products and  have obtained approvals to the latest standards as they apply to this  product type. Spectra Logic QIP and RIM Controllers The optical transceiver is a Class 1 Laser Product as defined by the  international standard IEC 60825‐1:1993+A1:1997+A2:2001 and by USA  regulations for Class 1 products per CDRH 21 CFR 1040.10 and 1040.11.  Laser emissions from Class 1 laser products are not considered hazardous  when operated according to product specifications. Operating the product  with a power supply voltage exceeding 4.0 volts may compromise the  reliability of the product, and could result in laser emissions exceeding  Class 1 limits. EMKO CCREDITATION The safety issues of this information technology equipment type have been  evaluated by a government‐accredited European third‐party organization,  such as Nemko. This Mass Storage Device has been evaluated and determined to comply  with the Safety Requirements of the International Standard for Information ...

  • Page 560: Environmental Regulations

    Waste of Electronic and Electrical Equipment (WEEE) Directive Note: For information on recycling your Spectra library, please check  the Spectra Logic website. European Union users should contact  their local waste administration for WEEE collection instructions  for this product. The WEEE symbol on the back of this product indicates that  this product meets the European Directive 2012/19/EU on  Waste Electrical and Electronic Equipment, known as the  WEEE directive. This directive, only applicable in European  Union countries, indicates that this product should not be  disposed of with normal unsorted municipal waste. Within participating European Union countries, special collection,  recycling, and disposal arrangement have been established for this  product. At the end of life, the product user should dispose of this product  using special WEEE collection systems. These special systems mitigate the  potential affects on the environment and human health that can result  from hazardous substances that may be contained in this product.  Restriction of Hazardous Substances in Electrical and Electronic Equipment (RoHS) The RoHS marking indicates that this product is in  compliance with European Council Directive 2011/65/EU  RoHS, on the restriction of the use of certain hazardous  substances in electrical and electronic equipment. November 2020 User Guide—Spectra T950 Library...

  • Page 561: Measures For The Administration Of The Control Of Pollution By Electronic Information Products (China)

    Measures for the Administration of the Control of Pollution by Electronic Information Products (China) T950 (Pb) (Hg) (Cd) (Cr(VI)) (PBB) (PBDE) IBM LTO-3 IBM LTO-4 IBM LTO-5 Camera 76/769/ECC 91/338/EE Deca-PBDE Deca-PBDE 0.35% 0.4% 4.0% Recycling Your Library For information on recycling your Spectra library, check the Spectra Logic  website at: https://spectralogic.com/environment. November 2020 User Guide—Spectra T950 Library...

  • Page 562: Conflict Minerals Policy

    Appendix D — Regulatory & Safety Standards Conflict Minerals Policy ONFLICT INERALS OLICY Spectra Logic is committed to complying with the OECD Due Diligence  Guidance for Responsible Supply Chains of Minerals from Conflict‐ Affected and High‐Risk Areas, as well as the applicable requirements of  Section 1502 of the Dodd‐Frank Act, which aims to prevent the use of  minerals that directly or indirectly finance or benefit armed groups in the  Democratic Republic of the Congo (DRC) or in adjoining countries  (“conflict minerals”).  Affected suppliers to Spectra Logic will be required to commit to being or  becoming “conflict‐free” (which means that such supplier does not source  conflict minerals) and sourcing, where possible, only from conflict‐free  smelters. Each affected supplier to Spectra Logic will be required to  provide completed EICC‐GeSI declarations evidencing such supplierʹs  commitment to becoming conflict‐free and documenting countries of  origin for the tin, tantalum, tungsten, and gold that it purchases.  For more information on Spectra Logicʹs conflict minerals program contact  conflictminerals@spectralogic.com. November 2020 User Guide—Spectra T950 Library...

  • Page 563: Index

    NDEX agency declarations Auto Drive Clean EU Declaration of  configuring a cleaning  Conformity  557 to 561 partition  187 to 189 AC power FCC notice  description  65 to 66 breakers, main or drive  RoHS  requirements for using  65,  frame  40, 41 182, 235 RoHS, China  breakers, service frame  restrictions when running  safety  connecting to library  PreScan  WEEE  cord locks,  using to manually clean a  air filter installing  461 to 463 drive  location  main breaker switches  automatic media discovery replacing  458 to 461 accessories See MLM, Media Auto  alarms, configuring in ...
  • Page 564 See also library, software asterisk (*) in MLM  BlueScale user interface reports  access options  83 to 84 CLN prefix for cleaning  features  85 to 93 cartridges  228, 229 See also touch screen custom sequences  camera, configuring See also user interface LTO‐7 Type M  default device name  See also web interface placement on cartridges  enable/disable status bar  BlueScale Vision camera requirements for cleaning  icon  description  partition  resetting to DHCP  purchasing  role in maintaining the library  addressing  See also camera inventory  specifications  552 to 556 November 2020 User Guide—Spectra TFinity Library...
  • Page 565 273 to 276 TeraPack magazines  cartridges, exported from library process manual move  usage information in DLM  queue  asterisk (*) in MLM  report  record  cartridges, preparing WORM media  asterisk (*) in MLM  barcode labels  cartridges, using with MLM report  guidelines and  available reports  cartridges, exporting or exchanging requirements  227 to 229 enable MLM  exchange from storage or  label placement caution  enabling automatic  cleaning  loading into magazines  discovery  partition  249 to 253 set write‐protect switch  November 2020 User Guide—Spectra TFinity Library...
  • Page 566 198 to 200 cleaning notification frame  45 to 46 description  on Drive Details screen  416,  front panel  30 to 31 editing partitions  interior  32 to 34 marked as unusable  cleaning partition, using rear panel, bulk TAP media  modify number in a  overview  65 to 66 expansion frame  45 to 46 partition  cleaning partitions, configuring rear panel, main or drive  changing users  frame  35 to 36 for automatic drive  cleaning  187 to 189 rear panel, service  frame  41 to ??, 42 to 44 initial settings  187 to 188 November 2020 User Guide—Spectra TFinity Library...
  • Page 567 198 to 200 data cartridges, See cartridges Power  user access  databases, MLM and DLM enable SSL  configuration, system settings See DLM database IP address  118 to 120 changing  112 to 117 See MLM database library name, as identifier for  defaults  113 to 117 remote access  date conflict minerals policy  list of enabled options  in status bar  connectivity mail recipients  120 to 122 setting  117, 124 Fibre Channel drives  package servers  135 to 137 redundancy  77 to 80 November 2020 User Guide—Spectra TFinity Library...
  • Page 568 196 to 198 USB  cleaning partition  assigning to partitions  restore using auto‐save backup  prepare library  drive‐based encryption  file  392 to 397 required materials for  element addresses after  DLM, enable or disable  297, 330 cleaning  installing additional  364,  DLM, overview drives, monitoring with DLM description  generating reports  334 to 337 Fibre Channel loop IDs  how it works  saving a report  replacing  DLM, using Spectra SKLM encryption key  drive health status  management  generating reports  334 to 337 November 2020 User Guide—Spectra TFinity Library...
  • Page 569 147 to 151,  metrics  162 to 163 152 to 153 using soft keyboard  viewing status  configuring library web server  using the web interface  dual AC power module port settings  entry/exit pool location, service frame  library (LCM) IP  best practices  dual AC power module  address  118 to 120 configuring  198 to 200 location  EU Declaration of  description  dual main frame TAPs, See center  Conformity  557 to 561 exchange  events, configuring  magazines  249 to 253 alarms  347 to 348 November 2020 User Guide—Spectra TFinity Library...
  • Page 570 Package Update, LTO‐5  power supplies, robotics  37,  operations  and later generation drives,  configuration  requirements for use  robotics, description  requirements  prepare for update  472 to 475 failover, See controller failover configuring  196 to 198 update using ITDT  fax numbers, Spectra Logic  description  26, 81 update using update  features partition requirements  wizard  487 to 491 BlueScale user interface  PostScan requirements  update using upgrade  overview  24 to 28 utility  491 to 494 returning to spare pool  user interface  85 to 93 November 2020 User Guide—Spectra TFinity Library...
  • Page 571 118 to 120 using to import  viewing library health  Syslog server IP address  magazines  data  372 to 373 ITDT importing cartridges,  host software installing  requirements  using emulation for  using to retrieve drive dump  importing magazines compatibility  files  PreScan and PostScan  using to test drives  restrictions  using to update LTO drive  using advanced import/export  firmware  options  255 to 264 using to view status LED  improper packaging, charges for  state  damage  November 2020 User Guide—Spectra TFinity Library...
  • Page 572 LC server monitor  library, components web server  Global Spare  AC power breakers and  drives  196 to 198 connectors, main or drive  Auto‐Save Configuration  frame  40, 41 IP address  118 to 120 capturing traces  373 to 376 AC power breakers and  mail recipients  120 to 122 configuration data on memory  connectors, service  package server  135 to 137 card  frame  Rotation Manager  139 to 141 configuring IP  bulk TAP media expansion  address  118 to 120 frame  45 to 46 November 2020 User Guide—Spectra TFinity Library...
  • Page 573 510 to 512 security, users and groups  94,  data capacity  best practices, saved  data  510 to 513 environmental  Soft Power to power  BlueScale software version on  host interfaces supported  off  157 to 158 status bar  recycling  software compatibility  bulk TAP status  shock and vibration  switching or logging out  check release notes for  limits  user  documentation  size and weight, installed  Syslog messaging  updates  size and weight, shipping  view cartridge  controlling the interior  inventory  266 to 268 lights  viewing drive status  November 2020 User Guide—Spectra TFinity Library...
  • Page 574 231,  queue  255 to 258 procedure  439 to 455 233 to 235 magazines, using prepare for package  import, export, or exchange  barcode label  update  439 to 445 during FullScan  requirements  replace air filter  458 to 461 import, export, or exchange  carrying cases  during PreScan or  updating RCM using USB  inserting into TAP  PostScan  device  mail recipients import, export, or exchange  MAM, description  during QuickScan using  AutoSupport  Global Spare  configuring  120 to 122 in free pool  See also email November 2020 User Guide—Spectra TFinity Library...
  • Page 575 MIB, for SNMP in the library  restrictions during import  supported moves using move  MLM database operations  queue file  adding cartridges  288,  start manual  move queue, magazines 302 to 303 discovery  304 to 305 create for import or  backed up in auto  stop discovery process  export  255 to 258 configuration save  using to add cartridges to MLM  processing moves  262 to 264 backing up  324 to 326 database  302 to 303 November 2020 User Guide—Spectra TFinity Library...
  • Page 576 Global Spares  PCM, description  connecting a USB device  precautions before  permanent errors, LTO‐4 and  description  deleting  LTO‐5 drives  See also touch screen prepare to delete a  phone numbers, Spectra Logic  See also user interface partition  offices  See also web interface prepare to modify a  policies, RMA  partition  options pools requirements overview  activation key  description  overview  108 to 109 RIM fabric mode  See also entry/exit pool capacity upgrades  59, 109,  robotic control path  See also free pool See also storage pool November 2020 User Guide—Spectra TFinity Library...
  • Page 577 291, 307 to 311 cartridges and  power control module, See PCM pausing operation  accessories  Power Drive On/Off utility, use  prerequisites for starting  cleaning cartridges  with caution  queue processing  308, 309 custom barcode labels  power supply bay QuickScan time limit, Global  drives  location, main or drive  Spare drive  frame  library upgrades  524 to 527 QuickScan time limit, partition  power supply module TeraPack magazines  drive  DBA, description  38, 39 restricted operations while  running  purchasing  robotics, description  November 2020 User Guide—Spectra TFinity Library...
  • Page 578 TeraPorter  RIM port visibility  caution, trace data  connectivity  78 to 79 selecting control path  drives  refresh display See also TeraPorter  LCM or RCM  setting refresh rate  See also transporter library  status bar button  Robotics Control Module (RCM),  RIM  379 to 380 time of last update  See RCM restore updating information  Robotics Status screen,  library  regulations, safety  accessing  configuration  391 to 399 compliance  MLM & DLM databases  regulatory agency  compliance  557 to 561 November 2020 User Guide—Spectra TFinity Library...
  • Page 579 458 to 461 check release notes for updated  See also partitions Send Log Sets information  SMTP address, setting  configure  342 to 346 configuring a package  SNMP server  135 to 137 description  configuring  115, 130 to 132 current version  91, 440 sense codes enabling and configuring  renewing BlueScale Software  drives, lookup on  obtaining library MIB  Support key  437 to 438 website  357, 413 version implemented in  support requirements for  serial number library  updates  drive  supported packages  See also hardware ID November 2020 User Guide—Spectra TFinity Library...
  • Page 580 189 to 191 subnet mask into library  minimum requirements  camera  logging into the library  name and media type  library  SSL, enabling  new  189 to 211 setting for library  119, 120 status soft load  superuser attention required, system  storage partitions, moving  default user name and  attention, drive health  cartridges password  average, media health  create move queue  deleting last  error, system  manually  273 to 276 privileges  for drives  November 2020 User Guide—Spectra TFinity Library...
  • Page 581 See also TeraPorter tape media toolbars troubleshooting, drives environmental  Configuration options  drive cleaning  specifications  notification  General, options  MLM‐enabled  host cannot access drive  Maintenance  See also cartridges host cannot read/write  Security  tape rotation data  touch screen example  518 to 520 identify problem  413 to 415 calibrating  using Rotation Manager  library error sense codes  357,  description  TBA, description  location  LTO status LED  LTO WORM media  November 2020 User Guide—Spectra TFinity Library...
  • Page 582 RCM  setting date and time  117, 124 upgrade  448, 483 Spectra SKLM  soft keyboard  USB devise requirements  status bar  purchasing  using Knowledge Base  357,  System OK notification  saving traces to  typing, soft keyboard  uses  TS11xx technology typing, using external  using to save drive trace  cartridge capacities  keyboard  files  drive specifications  typing, web browser  USB drive, See USB devise troubleshooting  using  94 to 101 USB key, See USB devise drive  413 to 429 web  XML  November 2020 User Guide—Spectra TFinity Library...
  • Page 583 Reset Controller, to reset  website manually back up the library  RIM  379 to 380 configuration  drive sense code lookup  357,  Restore Library  monitor the library  Configuration  397 to 399 shop  move cartridges within a  Restore Library Configuration  partition  software interoperability  from Auto Save  tables  open or modify support tickets  Retrieve Drive Dump, to  through  Spectra Logic  retrieve drive dump  AutoSupport  World Wide Name, See WWN file  perform a DLM Drive Health  Save Library  test  Configuration  143 to 145 November 2020 User Guide—Spectra TFinity Library...
  • Page 584 Index – W WORM media description  SCD codes for media  errors  write errors, reported by  MLM  write‐protect switch, setting for  cartridges  assigned to partition  Fibre Channel drives  76, 167 for RIMs  partitions, when using both  controller Fibre Channel  ports  November 2020 User Guide—Spectra TFinity Library...
