Table of Contents

Advertisement

Quick Links

Download this manual See also: Quick Reference Manual
Spectra T950 Library
User Guide
SpectraLogic.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the T950 and is the answer not in the manual?

Questions and answers

Related Manuals for Spectra T950

Summary of Contents for Spectra T950

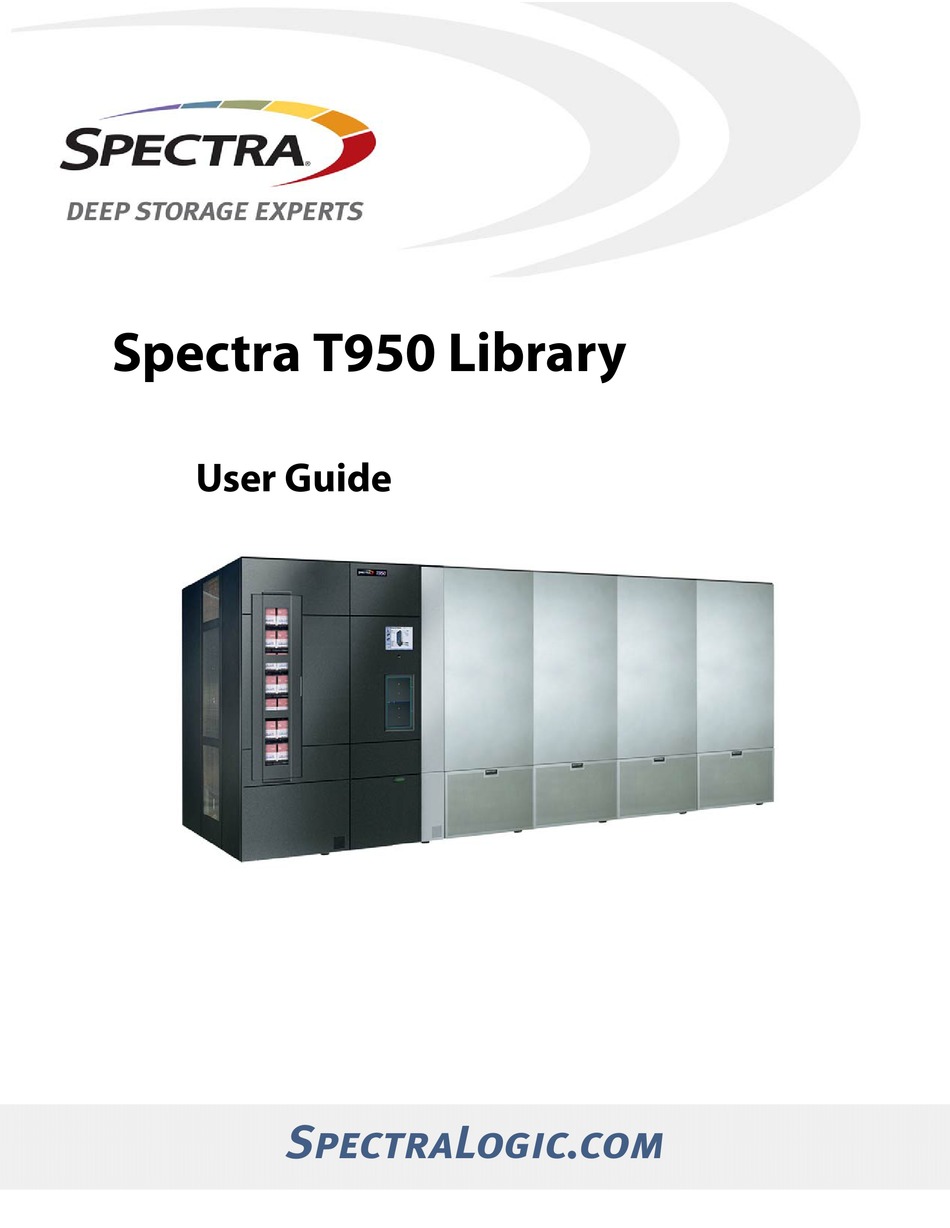

  • Page 1 Spectra T950 Library  User Guide SpectraLogic.com...
  • Page 2 Updated for new BlueScale12 features. August 2012 Added Bulk TAP and update for BlueScale12.1.0. December 2012 Update for BlueScale12.4.0. May 2013 Added T950B and update for BlueScale12.5.0. November 2013 Update for BlueScale12.6.3. May 2014 Update for BlueScale12.6.21. Added TS1140 technology  drives and shelves in place of TBAs. July 2014 Update for BlueScale12.6.26.  April 2015 Update for BlueScale12.6.44. December 2015 Update for LTO‐7 support. November 2016 Update for BlueScale12.7.01.  To make sure you have the most current version of this guide  Notes: check the Spectra Logic Technical Support portal at  support.spectralogic.com/documentation/user‐guides/.   To make sure you have the release notes for the most current  version of the BlueScale software, check the Spectra Logic  Technical Support portal at support.spectralogic.com/ documentation/release‐notes/.   You must sign into the portal before viewing Release Notes.  The release notes contain updates to the User Guide since the  last time it was revised. November 2016 User Guide—Spectra T950 Library...
  • Page 3 Software Product. 3. GENERAL The Software Product is licensed, not sold, to you by Spectra for use only under  the terms of this EULA. The Software Product is protected by copyright laws and  international copyright treaties, as well as other intellectual property laws and  treaties. The rights granted herein are limited to Spectraʹs and its licensorsʹ  intellectual property rights in the Software Product and do not include any other  patents or intellectual property rights. The terms of this EULA will govern any  software upgrades provided by Spectra that replace and/or supplement the  original Software Product, unless such upgrade is accompanied by a separate  license in which case the terms of that license will govern. 4. SOFTWARE PRODUCT The Software Product, as used in this EULA, means, collectively and/or as  applicable:  The Software Product package;  Any and all contents, components, attachments, software, media, and code with which  this Agreement is provided and delivered;  Any and all images, photographs, art, art work, clip art, fonts or other artistic works  (the ʺArt Workʺ);  Related explanatory written materials and instructions, and any other possible  documentation related thereto (ʺDocumentationʺ); and  Upgrades, modified versions, updates, additions and copies of the Software Product  (the ʺUpgradesʺ), if any, licensed to by Spectra under this EULA. November 2016 User Guide—Spectra T950 Library...
  • Page 4 6. DESCRIPTION OF OTHER RIGHTS AND LIMITATIONS A. Spectra will provide you with support services related to the Software  Product (ʺSupportʺ). Such Support will be provided in accordance with  the Spectra Master Support Agreement, available for download and  viewing on the Spectra Corporate Web site. Use of Support is governed by  this EULA and Spectraʹs Master Support Agreement,  B. Any supplemental software, code, content, or media provided to you in  the course of Support shall be considered part of the Software Product and  subject to the terms and conditions of this EULA. C. Spectra retains all right, title, and interest in and to the Software Product,  and any rights not granted to you herein are reserved by Spectra. You  hereby expressly agree not to extract information, reverse engineer,  disassemble, decompile, or translate the Software Product, or otherwise  attempt to derive the source code of the Software, except to the extent  allowed under any applicable law. In the event that such activities are  permitted by applicable law, any information you, or your authorized  agent, discover shall be promptly disclosed to Spectra and shall be  deemed the confidential information of Spectra. D. You shall not modify, sublicense, assign, or transfer the Software Product  or any rights under this EULA, except as expressly provided in this EULA.  Any attempt to other sublicense, assign, or transfer any of the rights,  duties, or obligations will be void. E. You may permanently transfer all of your rights under this EULA,  provided you retain no copies. The other party must agree to accept the  terms and conditions of the EULA. 7. ALL RESERVED All rights not expressly granted herein are reserved by Spectra. November 2016 User Guide—Spectra T950 Library...
  • Page 5 A. Spectra shall retain all right, title, and interest in the Software Product and  to any modifications or improvements made thereto, and any upgrades,  updates or Documentation provided to End User. End User will not obtain  any rights in the Software Product, its updates, upgrades, and  Documentation, as a result of its responsibilities hereunder. B. B. End User acknowledges Spectraʹs exclusive rights in the Software  Product and that the Software Product is unique and original to Spectra  and that Spectra is owner thereof. Unless otherwise permitted by law, End  User shall not, at any time during or after the effective Term of the  Agreement, dispute or contest, directly or indirectly, Spectraʹs exclusive  right and title to the Software Product or the validity thereof. 10. U.S. GOVERNMENT END USERS The Software Product and related documentation are ʺCommercial Items,ʺ as that  term is defined at 48 C.F.R. §2.101, consisting of ʺCommercial Computer  Softwareʺ and ʺCommercial Computer Software Documentation,ʺ as such terms  are used in 48 C.F.R. §12.212 or 48 C.F.R. §§227.7202‐1 through 227.7202‐4, as  applicable. The Commercial Computer Software and Commercial Computer  Software Documentation are being licensed to U.S. Government end users (a)  only as Commercial Items and (b) with only those rights as are granted to all other  End Users pursuant to the terms and conditions herein. Unpublished rights  reserved under the copyright laws of the United States. 11. EXPORT LAW ASSURANCES You may not use or otherwise export or re‐export the Software Product except as  authorized by United States law and the laws of the jurisdiction in which the  Software Product was obtained. In particular, but without limitation, the Software  Product may not be exported or re‐exported (a) into (or to a nation or resident of)  any U.S. embargoed countries or (b) to anyone on the U.S. Treasury Departmentʹs  list of Specially Designated Nationals or the U.S. Department of Commerce  Denied Personʹs List or Entity List. By installing or using any component of the  Software Product, you represent and warrant that you are not located in, under  control of, or a national or resident of any such country or on any such list. November 2016 User Guide—Spectra T950 Library...
  • Page 6 INFORMATION OR ADVICE GIVEN BY SPECTRA OR A SPECTRA  AUTHORIZED REPRESENTATIVE SHALL CREATE A WARRANTY. SOME  JURISDICTIONS DO NOT ALLOW THE EXCLUSION OF IMPLIED  WARRANTIES OR LIMITATION ON APPLICABLE STATUTORY RIGHTS OF A  CONSUMER, SO THE ABOVE EXCLUSION AND LIMITATIONS MAY NOT  APPLY TO YOU. 13. LIMITATION OF LIABILITY TO THE MAXIMUM EXTENT PERMITTED BY APPLICABLE LAW, IN NO  EVENT SHALL SPECTRA, ITS AFFILIATES OR LICENSEES, BE LIABLE FOR  ANY SPECIAL, INCIDENTAL, INDIRECT, OR CONSEQUENTIAL DAMAGES  WHATSOEVER (INCLUDING, WITHOUT LIMITATION, DAMAGES FOR LOSS  OF BUSINESS PROFITS, BUSINESS INTERRUPTION, LOSS OF BUSINESS  INFORMATION, OR ANY OTHER PECUNIARY LOSS) ARISING OUT OF THE  USE OF OR INABILITY TO USE THE SOFTWARE PRODUCT OR THE  PROVISION OF OR FAILURE TO PROVIDE SUPPORT SERVICES, EVEN IF  SPECTRA HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES.  IN ANY CASE, SPECTRAʹS ENTIRE LIABILITY UNDER ANY PROVISION OF  THIS EULA SHALL BE LIMITED TO THE AMOUNT ACTUALLY PAID BY YOU  FOR THE SOFTWARE PRODUCT; PROVIDED HOWEVER, IF YOU HAVE  ENTERED INTO A MASTER SUPPORT AGREEMENT, SPECTRAʹS ENTIRE  LIABILITY REGARDING SUPPORT SERVICES SHALL BE GOVERNED BY THE  TERMS OF THAT AGREEMENT. BECAUSE SOME STATES AND  JURISDICTIONS DO NOT ALLOW THE EXCLUSION OR LIMITATION OF  LIABILITY, THE ABOVE LIMITATION MAY NOT APPLY TO YOU. 14. CONTROLLING LAW AND SEVERABILITY This EULA will be governed by and construed in accordance with the laws of the  State of Colorado, as applied to agreements entered into and to be performed  entirely within Colorado between Colorado residents. This EULA shall not be  governed by the United Nations Convention on Contracts for the International  Sale of Goods, the application of which is expressly excluded. If for any reason a  court of competent jurisdiction finds any provision, or portion thereof, to be  unenforceable, the remainder of this EULA shall continue in full force and effect. November 2016 User Guide—Spectra T950 Library...

  • Page 7: Contacting Spectra Logic

    Mexico, Central and South America, Asia, Australia, and New Zealand Phone:  1.303.449.0160 Spectra Logic Sales Website: www.spectralogic.com/shop United States and Canada Europe Phone:  1.800.833.1132 or 1.303.449.6400 Phone:  44 (0) 870.112.2150 Fax:  1.303.939.8844 Fax:  44 (0) 870.112.2175 Email:  sales@spectralogic.com Email:  eurosales@spectralogic.com To Obtain Documentation Spectra Logic Website: support.spectralogic.com/documentation November 2016 User Guide—Spectra T950 Library...

  • Page 8: Table Of Contents

    Media Expansion Frames . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   37 Bulk TAP Media Expansion Frame Components   . . . . . . . . . . . . . . .   38 Operator Panel and Touch Screen   . . . . . . . . . . . . . . . . . . . . . . . . . . . .   39 TeraPack Access Ports (TAPs) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   40 Spectra Library Control Modules (LCM and RCM)   . . . . . . . . . . . . .   42 Exporting Controllers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   46 Tape Drives   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   50 BlueScale Vision Camera  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   52 ....... . .
  • Page 9 ..... . ONFIGURING THE LOBAL YSTEM ETTINGS Configure the System Settings   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   111 Configure Network Settings  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   116 Configure Mail Users  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   118 Enable Email for the Auto Configuration Save File . . . . . . . . . . . . .   120 Set the Date and Time   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   122 November 2016 User Guide—Spectra T950 Library...
  • Page 10 ....... . REATING A LEANING ARTITION Define the Initial Cleaning Partition Settings  . . . . . . . . . . . . . . . . . .   188 Configure the Chambers for the Partition . . . . . . . . . . . . . . . . . . . . .   189 November 2016 User Guide—Spectra T950 Library...
  • Page 11 XPORT PTIONS Create a Move Queue  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   249 Start the Moves  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   253 ..... . PDATING THE OFTWARE EDIA NVENTORY November 2016 User Guide—Spectra T950 Library...
  • Page 12 ........SING EPORTING Generate MLM Reports  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   308 Save an MLM Report  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   312 Override a Poor Cartridge Health Report  . . . . . . . . . . . . . . . . . . . . .   314 November 2016 User Guide—Spectra T950 Library...
  • Page 13 ........ESETTING THE IBRARY November 2016 User Guide—Spectra T950 Library...
  • Page 14 ....PDATING ERVICING OVING THE IBRARY ....ENEWING THE CALE OFTWARE UPPORT November 2016 User Guide—Spectra T950 Library...
  • Page 15 ........... . . ETURNS November 2016 User Guide—Spectra T950 Library...
  • Page 16 ........IBRARY PECIFICATIONS Data Storage Capacity   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   533 Size and Weight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   535 Service Access Requirements   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   536 Shipping and Storage Size and Weight  . . . . . . . . . . . . . . . . . . . . . . .   537 Power Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   537 Environmental Specifications  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   542 Shock and Vibration Specifications   . . . . . . . . . . . . . . . . . . . . . . . . . .   543 November 2016 User Guide—Spectra T950 Library...
  • Page 17 ........ONFLICT INERALS OLICY Index November 2016 User Guide—Spectra T950 Library...

  • Page 18: About This Guide

    About This Guide This guide describes how to configure, use, maintain, and troubleshoot the  ® Spectra  T950 and T950B libraries. Unless otherwise specified, the  information is the same for both libraries and “T950” is used to describe  both libraries.  NTENDED UDIENCE This guide is intended for data center administrators and operators who  maintain and operate backup systems. The information in this guide  assumes a familiarity with SCSI and Fibre Channel command protocols, as  well as with network connectivity protocols such as Fibre Channel and  Ethernet. It also assumes a knowledge of technical tasks such as  configuring operating systems and installing drivers. RODUCT TATUS ® The Spectra Logic  Technical Support portal provides information about  which products are currently supported and which are considered  discontinued. To view information about discontinued products, log into  the portal (see Accessing the Technical Support Portal on page 493), open  the Knowledge Base, and search using the term “discontinuance”.  ELATED NFORMATION This section contains information about this document and other  documents related to the T950 and T950B libraries. BlueScale User Interface Screens ® The BlueScale  interface changes as new features are added or other  modifications are made between software revisions. Therefore, the screens  on your library may differ from those shown in this document.

  • Page 19: November

     The Spectra T950 Library Site Preparation Guide provides information  about preparing your site for the installation of the T950 library.  The Spectra BlueScale Vision Camera User Guide provides detailed  information about installing and using the white BlueScale Vision  Camera and software.  The Vivotek FD8361 Fixed Dome Network Camera User’s Manual provides  detailed information about installing and using the black BlueScale  Vision Camera and software.  The Spectra Tape Libraries Encryption User Guide provides detailed  information about using BlueScale Encryption Standard and  Professional Edition and the Spectra SKLM Encryption key  management system. It also provides useful information about  encryption best practices and recycling encrypted media.  The Spectra Tape Libraries SCSI Developer’s Guide provides detailed  information about the SCSI and Fibre Channel commands used in the  library.  The Spectra Tape Libraries XML Command Reference provides detailed  information about using the XML interface with the T950 library.  The Spectra Tape Libraries Warnings document provides all of the  warnings found in Spectra tape libraries documentation, in English and  27 other languages. The following document is available after logging into your Support portal  account at: support.spectralogic.com.  The T950 Library Release Notes and Documentation Updates provides the  most up‐to‐date information about the T950 library, drives, and media.  November 2016 User Guide—Spectra T950 Library...
  • Page 20  IBM Tape Device Drivers Installation and User’s Guide  Note: This guide also provides information about using the IBM Tape  Diagnostic Tool (ITDT) to troubleshoot drive problems.  IBM TotalStorage LTO Ultrium Tape Drive: SCSI Reference (LTO‐1 through  LTO‐4)  IBM TotalStorage LTO Ultrium Tape Drive: SCSI Reference (LTO‐5, LTO‐6,  and LTO‐7) For drive‐specific information, search for the product name (for example,  LTO 5) on the documentation page on the IBM website. You can also search  the IBM Support Portal at: http://www‐947.ibm.com/support/entry/portal/Documentation.  TS11x0 Technology Drives The following documents provide information that is applicable to TS11x0  technology drives.  IBM System Storage Tape Drive 3592 SCSI Reference  IBM Tape Device Drivers Installation and Userʹs Guide Note: This guide also provides information about using the IBM Tape  Diagnostic Tool (ITDT) to troubleshoot drive problems. Spectra SKLM Server For additional information that can assist you during the installation and  configuration of your server, see the following website: IBM Security Key Lifecycle Manager welcome page.  KMIP See the documentation specific to your server. November 2016 User Guide—Spectra T950 Library...

  • Page 21: Typographical Conventions

    Read text marked by the “Warning” icon for information you must know to avoid WARNING personal injury. This document uses an arrow (>) to describe a series of menu selections.  For example: Select Configuration > Partitions > New.   —   m eans  —   Select Configuration, then select Partitions, and then select New. November 2016 User Guide—Spectra T950 Library...

  • Page 22: Chapter 1 - Library Overview

    HAPTER Library Overview The Spectra T950 library is an enterprise‐class, highly scalable library. It  provides fast, affordable storage that meets the stringent requirements for data  integrity, data security, and high reliability in the enterprise environment. This chapter provides an overview of the T950 library features and  components. Topic Library Features this page BlueScale Software page 23 Library Components page 27 Interior Components page 30 Main and Drive Expansion Frame Rear Components page 32 Media Expansion Frames page 37 Bulk TAP Media Expansion Frame Components page 38 Operator Panel and Touch Screen page 39 TeraPack Access Ports (TAPs) page 40 Spectra Library Control Modules (LCM and RCM) page 42 Exporting Controllers page 46 Tape Drives page 50 BlueScale Vision Camera page 52 TeraPack Cartridge Handling page 53 Library Expansion and Upgrades page 54 Discontinued Components page 54...

  • Page 23: Bluescale Software

    Many of the features described in this user guide require your library to be running the Important most current version of the BlueScale software. Spectra Logic recommends that you keep your library’s BlueScale software and component firmware up-to-date at all times.
  • Page 24 Diagnostics and Utilities Diagnostics and utilities are available through the BlueScale interface.  Selecting a diagnostic or utility displays additional information, including  whether or not it can be run while the library is operating. In general, the library diagnostics and advanced utilities are only for use under the Important direction of Spectra Logic Technical Support. Drive Lifecycle Management BlueScale Drive Lifecycle Management (DLM) helps you identify drives  that are experiencing high error rates or other problems. DLM is  automatically enabled when Media Lifecycle Management (MLM) is  enabled. See Chapter 10 – Using Drive Lifecycle Management, beginning  on page 322 for detailed information.  Encryption Key Management The Spectra T950 library can encrypt data and manage encryption keys, ...

  • Page 25: Global Spare

    Beginning with BlueScale12.4.0, multi‐frame libraries using Spectra  Library Server (Spectra LS) control modules (see Spectra PC and Spectra  LS Components on page 43) can take advantage of the BlueScale EtherLib  feature to reduce the time for some library tasks. After installing Ethernet  cables, and a switch, if necessary, tasks such as firmware updates and trace  gathering complete much faster. Global Spare The Global Spare feature provides a way to remotely replace a failed drive  in the library. You simply configure an installed drive as a designated spare  for other drives in the library. This drive can then be substituted for a failed  drive in any partition that is configured to use the Global Spare drive.  When a drive fails, you simply log into the BlueScale web interface from  any location, select the Global Spare option for the failed drive, and  continue normal operations. You can then physically replace the failed  drive at your convenience. See Assign Global Spare Drives on page 195 and  Using a Global Spare Drive on page 396 for more information. Hardware Health Monitoring BlueScale Hardware Health Monitoring (HHM) tracks maintenance  thresholds for key robotic components and notifies you when a  maintenance threshold is reached. You can click the maintenance icon on  the status bar to send the AutoSupport Log (ASL) file to Spectra Logic  Technical Support so they can review the log file and determine if any  maintenance tasks are needed. See Using BlueScale Hardware Health  Monitoring on page 358 for more information. IPv6 Support The library supports link‐local addressing from a web browser. When the  library connects to a routed IPv6 network it requests a link‐local IPv6  address. You can then use this link‐local address to connect to the library  without changing the IP address configuration settings in your library. See  Configure Network Settings on page 116 for additional information. November 2016 User Guide—Spectra T950 Library...

  • Page 26: Remote Support

    Technical Support limited access to your library. With WebEx, Technical  Support can “drive” the library, taking enough control to gather the data  required to speed understanding of the problem. See Remote Support Icon  on page 90 for more information. Shared Library Services (SLS) Partitioning The library uses Shared Library Services (SLS) virtualization technology to  partition the library into virtual libraries. SLS partitioning is an option you  can add to the library by purchasing an activation key from Spectra Logic.  See Library Partitions on page 57 for detailed information about how  partitions function in the library. See Chapter 6 – Configuring and  Managing Partitions, beginning on page 181 for detailed information about  configuring and using partitions. Soft Power Control The Soft Power option disables the front panel power button and instead  enables a “soft power” button on the General Status screen of the BlueScale  user interface. Enabling the Soft Power option prevents unauthorized users  from powering the library off using the front panel power switch. See Use  the Soft Power Feature on page 160 for more information. XML Command Interface The XML command interface provides a set of commands for use in  customer‐generated programs used for viewing the library’s status,  inventory, and configuration information, and performing BlueScale  package updates and other operations without using the BlueScale user  interface. See the Spectra Tape Libraries XML Command Reference for detailed  information. November 2016 User Guide—Spectra T950 Library...

  • Page 27: Library Components

    Center Drive and media panel panel expansion frames Bulk TAP Main frame Air filter and fans expansion frame (behind cover panel) Figure 1 T950 library with optional bulk TAP, drive, and media expansion frames. November 2016 User Guide—Spectra T950 Library...
  • Page 28 Bulk TAP Main frame Air filter and fans expansion frame (behind cover panel of drive expansion frames) Figure 2 T950B library with optional bulk TAP, drive, and media expansion frames. November 2016 User Guide—Spectra T950 Library...
  • Page 29 TeraPack Access media into or remove media from the library. The library has two types of  Ports (TAPs) TAPs:  The center TAP lets you import or export a single magazine. The two TAP  chambers alternate to provide increased throughput.   The optional bulk TAP lets you import or export up to 14 TeraPack magazines  in a single operation.  To learn more about the TAPs, see TeraPack Access Ports (TAPs) on page 40. Expansion frames make it possible to increase media storage capacity or the  Expansion Frames number of drives in the library. See Drive and Media Frames on page 61 for  more information. Air Filters and Fans The air filters on the front of most frames prevent particulate contaminants from  being pulled into the library by the air circulation system. Redundant fans in the  main and drive frames circulate clean air for climate control inside the library. Doors (not shown) Lockable doors on the back of the main, drive expansion, and bulk TAP  expansion frames enclose the drives and cable connections to prevent  unauthorized access. November 2016 User Guide—Spectra T950 Library...

  • Page 30: Interior Components

    LED light bars Vertical axis (VAX column) Cartridge picker with barcode reader Drives (rear only) and media storage Transporter Bottom horizontal axis (HAX) Front of library Rear of library Figure 3 Library interior components. November 2016 User Guide—Spectra T950 Library...
  • Page 31 LED Light Bars frame, illuminate the interior of the library. Note: Depending on your library, the light bars may be different from those  shown in Figure 3. Transporter The transporter and the Vertical Axis (VAX) column make up the robotics used  to move a TeraPack magazine from one location to another in the library.  The transporter, which is mounted on the VAX column, retrieves the magazine  from the source chamber and holds it while the VAX column moves to its  destination. The cartridge picker then removes the requested individual  cartridge from the magazine and inserts it into a drive. When the drive is  finished using the cartridge and ejects it, the cartridge picker retrieves the  cartridge and places it in a magazine. The VAX column then moves the  transporter to return the magazine to a storage chamber. The VAX column moves along the horizontal axis (HAX) and the transporter  moves up and down the VAX column to perform all media movement within  the library. The barcode reader mounted on the cartridge picker reads the  barcode labels on TeraPack magazines and individual cartridges. The library  uses the barcode label information to maintain an inventory of the media  currently stored inside the library.  Media Storage All of the media in the library is stored in TeraPack magazines, each of which  contains ten slots for LTO media or nine slots for TS11x0 technology media. The  magazines are placed in TBAs or on shelves, which are divided into chambers.  Each chamber provides storage for one TeraPack magazine. The number of slots in a frame depends on the type and configuration of the  frame (see Drive and Media Frames on page 61). The frames all have media  storage chambers at both the front and the rear of the frame. The maximum  media storage capacity of the library depends on the type of media, the number  of drives installed, and the number of drive and media expansion frames  installed (see Data Storage Capacity on page 533). November 2016 User Guide—Spectra T950 Library...

  • Page 32: Main And Drive Expansion Frame Rear Components

    Power supply module bays (5/12 VDC) Library Control Module (LCM) Power Control Module (PCM) Robotics Control Module (RCM) Robotics power supply AC power module modules (24 VDC) Figure 4 Library rear components (main frame, doors removed). November 2016 User Guide—Spectra T950 Library...
  • Page 33 Drive Bay Assemblies (DBAs) or three TeraPack Bay Assemblies (TBAs).  Note: In newer T950B drive and main frames, shelves replace flex bays to  provide additional storage chambers. TeraPack Bay Each TBA contains four chambers, each of which accommodates a single  Assemblies (TBAs) magazine. If the frame has only three DBAs installed, TBAs occupy the flex bays. (older libraries Note: In newer T950B drive and main frames, shelves replace TBAs to provide  only) additional storage chambers. Drive Bay Newer T950B main frames can have one, three, or six DBAs installed. Drive  Assemblies (DBAs) expansion frames can have three or six DBAs installed. Shelves for media  storage are installed in the remaining space where DBAs could be installed. In older libraries, a main or drive frame can have either three or six DBAs  installed. When only three DBAs are present, up to three additional DBAs can  be installed in the flex bays, replacing the TBAs.  Each DBA provides the electrical and internal interface connections for up to  four full‐height drives. See Tape Drives on page 50 for information about the  drives used in the library. Each DBA also includes a controller bay for a RIM,  F‐QIP, or EtherLib switch to the right of the drives.  Note: Any drive or controller bays that do not contain components must have  covers installed to maintain proper air circulation throughout the library and to  protect internal components. November 2016 User Guide—Spectra T950 Library...
  • Page 34  Green  —   T he power is on and functioning normally.  Orange  —   T he power supply has a fault condition.  Off  —   T he power is not on or the power supply module is not functioning  normally. Notes:  Drive expansion frames do not include 24 VDC power supply modules.   If the second 24 VDC power supply module is not installed, a cover over the  opening maintains proper air circulation throughout the frame. One F‐QIP or RIM can be installed in each of the vertical controller bays to the  F-QIP or RIM right of the drives in a DBA (see Figure 4 on page 32). A RIM, F‐QIP, or one or  more LTO‐5 or later generation tape drives can be used to provide the robotic  control path for the library. To learn more, see Exporting Controllers on  page 46.  Unless otherwise specified, the features of both RIM and RIM2 are the  Note: same and “RIM” is used to refer to both. November 2016 User Guide—Spectra T950 Library...
  • Page 35  Off  —   T he power is not on or the power supply module is not functioning  normally. Note: Any bays that do not have power supply modules installed must have  covers installed to maintain proper air circulation throughout the frame. Power Control Power supply modules Module (PCM) DC power status Reset button AC power status Figure 6 The 5/12 VDC power supply modules and the PCM. November 2016 User Guide—Spectra T950 Library...
  • Page 36 LEDs Figure 7 Dual AC power module. Convenience outlet Secondary AC breaker, Primary AC breaker, and fuse input, and status LEDs input, and status LEDs Figure 8 Dual AC power module with convenience outlet. November 2016 User Guide—Spectra T950 Library...

  • Page 37: Media Expansion Frames

    LEDs input, and status LEDs Figure 9 Dual AC 2 power module. EtherLib Switch Multi‐frame libraries using Spectra LS control modules may have a switch  installed in a controller bay to use the BlueScale EtherLib feature which reduces  (not shown) the time for some library tasks such as firmware updates and trace gathering. Doors on the back of each frame protect the cabling connections. The doors are  Doors (not shown) equipped with safety interlocks that cause the library robotics to operate at a  reduced speed while the doors are open. Media Expansion Frames Media expansion frames are for media storage only and do not include any  active front or rear panel components. See Data Storage Capacity on  page 533 for more information. November 2016 User Guide—Spectra T950 Library...

  • Page 38: Bulk Tap Media Expansion Frame Components

    Door release button Media storage Door Bulk TAP Service Control Module (SCM) Figure 10 The front of the bulk TAP media frame. Figure 11 The back of the bulk TAP media frame (doors removed). November 2016 User Guide—Spectra T950 Library...

  • Page 39: Operator Panel And Touch Screen

    Control Module bulk TAP carousel and door. Operator Panel and Touch Screen The operator panel touch screen on the main frame provides local access to  the BlueScale user interface through the Library Control (LC) server. You  can select options and enter information by touching the appropriate  location on the screen. For detailed information about using the BlueScale  user interface through the touch screen, see Chapter 3 – Introducing the  BlueScale User Interface, beginning on page 81. LCD touch screen Power button Figure 12 The library operator panel displaying the General Status screen of the BlueScale user interface. November 2016 User Guide—Spectra T950 Library...

  • Page 40: Terapack Access Ports (Taps)

    The library features two types of TAPs:  The center TAP lets you move TeraPack magazines into or out of the  library one at a time. During import or export operations involving  multiple magazines, the TAP doors alternate so that the operation  completes more quickly.  The carousel in the bulk TAP media frame lets you move up to 14  magazines into or out of the library in a single operation. Depending on the number of magazines you need to process, you can  choose to use either the dual center TAP or the bulk TAP carousel. Using the TAP to move cartridges into and out of the library provides these  key advantages:  Data Security  —   M edia is never stored in the TAP. A newly inserted  TeraPack magazine is automatically moved into the library and placed  in a storage chamber. A magazine already in the library is only moved  to the TAP when you request an export operation through the user  interface. Data security and backup integrity are enhanced because the  media stored in the library can only be accessed using the password‐ protected BlueScale user interface or XML interface.  Convenience  —   I nstead of individually importing or exporting single  cartridges as you would with a traditional entry/exit port, using a TAP  lets you handle multiple cartridges in a single operation, thus reducing  the time spent on import and export tasks.  November 2016 User Guide—Spectra T950 Library...
  • Page 41 Chapter 1 — Library Overview Library Features Center TAP The center TAP lets you move a single TeraPack magazine into and out of  the library. When you use the center TAP, one of the two TAP doors opens  so that you can insert or remove a magazine. During import or export  operations involving multiple magazines, the TAP doors alternate so that  the operation completes more quickly. TeraPack magazine TAP door 1 (open) TAP door 2 (closed) Figure 13 The center TAP with a TeraPack magazine loaded. See Chapter 7 – Importing and Exporting Cartridges, beginning on  page 220 for details on how the center TAP is used to import and export  TeraPack magazines. November 2016 User Guide—Spectra T950 Library...

  • Page 42: Spectra Library Control Modules (Lcm And Rcm)

    Bulk TAP The optional bulk TAP frame lets you import or export up to 14 TeraPack  magazines in a single operation. TAP carousel filled with magazines Door release button Door Figure 14 The bulk TAP carousel. See Chapter 7 – Importing and Exporting Cartridges, beginning on  page 220 for details on how the bulk TAP is used to import and export  TeraPack magazines. Spectra Library Control Modules (LCM and RCM) The library uses multiple control modules called the Spectra LS and,  previously, the Spectra PC. These dedicated computers run the library’s  BlueScale software, which controls and manages all aspects of the library  operation. Depending on where the module is installed in the library, it  functions as either the Library Control Module (LCM) or the Robotics  Control Module (RCM).  November 2016 User Guide—Spectra T950 Library...
  • Page 43 Keyboard Reset card (behind cover) connector Monitor connector Mouse USB port Ethernet port connector Figure 15 The connectors and components on the Spectra PC. SD memory card Reset Monitor connector (behind cover) Dedicated USB ports (4) Ethernet EtherLib port port Figure 16 The connectors and components on the Spectra LS.
  • Page 44 Monitor Connector interface instead of using the library’s front panel. The Ethernet port on the LCM connects the library to an Ethernet network and  Ethernet Port is used to access the library through the BlueScale web interface using the  Remote Library Controller (RLC). The BlueScale web interface provides access  to all of the options available from the library’s operator panel except those that  require physical interaction with the library (for example, importing or  exporting media).  Notes:  Beginning with BlueScale12.3.0, the right‐most Ethernet port on a Spectra LS  is dedicated for EtherLib. See Dedicated EtherLib Port below.  When the module is functioning as the RCM, the left‐most Ethernet port is  only used for troubleshooting by service personnel.  The Spectra PC has a 10/100BaseT connection.  The Spectra LS has a 10/100/1000BaseT connection. Dedicated EtherLib With BlueScale12.3.0 and later, the right‐most Ethernet port on the Spectra LS is  Port configured as a dedicated EtherLib port. EtherLib uses this dedicated port to  (Spectra LS only) speed communication between components in the library.  Note: This port cannot be used to access the library through the BlueScale web  interface. November 2016 User Guide—Spectra T950 Library...
  • Page 45 These connectors are only used for troubleshooting by service personnel. Connectors LCM and RCM Functionality The functionality provided by the control module is determined by where  the module is installed and the information on the memory card installed  in the module. Library Control Module (LCM) Robotics Control Module (RCM) Figure 17 Identifying the LCM and the RCM (Spectra LS shown).  When installed in the top bay of the main frame, the module functions  as the Library Control Module (LCM).  Note: Drive expansion frames do not have an LCM. A cover over the  opening where the LCM would be installed maintains proper air  circulation throughout the frame.  When installed in the bottom bay of the main frame or in a drive expansion  frame, the module functions as the Robotics Control Module (RCM). November 2016...

  • Page 46: Exporting Controllers

    In addition to providing the user interface, the BlueScale software running on  the LCM generates and maintains the MLM database, BlueScale encryption  keys, system logs, and other information related to the current system status. It  also handles email operations such as sending a backup file and AutoSupport  logs to preconfigured recipients.  Robotics Control Processes media changer commands from the hosts and storage management  Module (RCM) software to control the operation of the robotics. The RCM also stores all of the  information relating to the location and status of each element in the library, as  well as the raw media inventory in its non‐volatile memory. This functionality  allows the library to continue performing backup/restore operations, even  when the user interface provided through the LCM is unavailable. Exporting Controllers Either a direct‐attached LTO‐5 or later generation drive, a RIM, or an F‐QIP  is required to provide the control path for the library’s robotics. When  configuring a storage partition, the device you select to provide the robotic  control path is referred to as the “exporting controller” for the partition.  Unless otherwise specified, the features of both RIM and RIM2  Note: are the same and “RIM” is used to refer to both. The controller is the bridge between an external Fibre Channel connection  from the host and the internal interface used by the library. It provides the  control path for the media changer commands sent from the host to the  library. The controller relays the commands to the RCM, which processes  the commands and uses them to control the robotics in the library. November 2016 User Guide—Spectra T950 Library...
  • Page 47 Notes: partition. A RIM or F‐QIP can provide the robotic control  path for up to eight partitions. A RIM2 can provide the  robotic control path for up to 16 partitions.   The maximum number of exporting controllers (drives and  RIMs) supported by the library is six.  A TS11x0 technology drive cannot provide the robotic  control path. TS11x0 technology partitions must use a RIM.  RIMs and F‐QIPs can be configured for controller failover.  RIMs and F‐QIPs can be mixed in a failover pair; a RIM2 can  only be in a failover pair with another RIM2.  If desired, you can configure multiple exporting controllers  (drives or RIMS) for a partition, and export the same changer  interface over the drives to provide redundancy, as long as  your backup software can support this. These multiple paths  cannot be used at the same time.   The RIM replaces the F‐QIP and the E‐QIP, which are no  longer available for purchase.  F‐QIPs can provide encryption capability using BlueScale  encryption. See the Spectra Tape Libraries Encryption User  Guide for more information.  In addition to providing the connectivity for the robotics, the  F‐QIP can also be used to provide Fibre Channel connectivity  for SCSI drives. The drives and F‐QIP must be in the same DBA.   The RIM does not provide connectivity for SCSI drives, nor  does it provide any encryption capability. November 2016 User Guide—Spectra T950 Library...
  • Page 48 RIM2 is used to provide the robotic control path. If you have SCSI drives, you must use an F-QIP or E-QIP to provide the robotic control path as well as connectivity for the drives. Notes:  The Ethernet ports on the RIM2 are reserved for future use.  The CAN port, RS‐232 port, and monitor port on the RIM2 are for  troubleshooting only. November 2016 User Guide—Spectra T950 Library...
  • Page 49 Controller failover can be configured using a second F‐QIP or a RIM. An additional feature of the F‐QIP is the ability to encrypt data before it is  written to tape. This capability is useful if the SCSI drives installed in the  library cannot perform encryption themselves. Encryption key management is  provided through the library’s BlueScale user interface (see the Spectra Tape  Libraries Encryption User Guide). One set of activity LEDs indicates SCSI bus activity (data transfer to or from the  attached drives). The other set of activity LEDs indicates whether the data  passing to the attached drives is being encrypted or decrypted by the F‐QIP. Notes:  The Ethernet port on the F‐QIP is not used.  The Diag port on the F‐QIP is for troubleshooting only.  The RS‐232 port on the F‐QIP is for troubleshooting only.  The encryption performed by the F‐QIP is not compatible with the drive‐ based encryption available with LTO‐4 and later generation drives. Data  encrypted by the F‐QIP cannot be decrypted by an encryption‐enabled LTO‐4  or later drive and vice versa. Tape Drive (LTO-5 The commands to control the motion of the robotics within the partition are  and later sent from the host to the exporting drive’s logical unit number 1 (LUN 1). The  generation) motion control commands are then routed to the robotics using the exporting  drive’s Automation/Drive Interface (ADI). November 2016 User Guide—Spectra T950 Library...

  • Page 50: Tape Drives

    (LTO-3 to LTO-4). Drive sled SCSI terminator Drive sled Status Lock Fibre Channel Status and Lock release connectors (2) power LEDs release Figure 23 The SCSI drive sled. Figure 24 The TS11x0 technology drive sled. November 2016 User Guide—Spectra T950 Library...
  • Page 51  Flashing red (LTO‐4 and earlier generation drives)  —   T he drive is ready  for replacement (see Replace a Drive on page 492). Drive Power LED Indicates whether the drive is powered on. (TS11x0 technology and LTO-5 and later generation drives) Lock Release The drive sled automatically locks into place when it is installed in the DBA  to keep it from being accidentally pulled out of the library. The lock release  disengages the lock. Ethernet and USB Ports These ports are currently unused. (TS11x0 technology and LTO-5 and later generation drives) November 2016 User Guide—Spectra T950 Library...

  • Page 52: Bluescale Vision Camera

     Component Interface Connectors on page 544 for cabling requirements  for host connections to the drives. BlueScale Vision Camera The BlueScale Vision camera lets you view the interior of the library while  it is operating. The main frame always contains a camera. In multi‐frame  libraries, additional cameras can be installed in the expansion frames to  provide monitoring of the entire library. Each camera can view the interior  of the frame where it is mounted and a portion of one frame to either side. Figure 25 White BlueScale Vision Figure 26 Black BlueScale Vision camera. camera. The BlueScale Vision camera is mounted at the top rear of a frame. The  camera lets you observe import and export operations, tape mounts,  cartridge moves, and robotic operations in real time. The ability to view the  interior of the library without removing the side panels provides an  additional level of monitoring for your library.  The LED lights mounted at the top of each frame provide  Note: illumination for the camera. For information about using the BlueScale Vision camera, see Use the  BlueScale Vision Camera on page 174. November 2016 User Guide—Spectra T950 Library...

  • Page 53: Tera Pack Cartridge Handling

    Figure 27 TeraPack magazine with barcode labeled cartridges and plastic dust cover (LTO shown). Storing and handling cartridges in TeraPack magazines helps eliminate  errors resulting from mishandling individual tapes, which is the leading  cause of tape damage. When inside the library, TeraPack magazines are  stored in semi‐enclosed chambers. When not in the library, an optional  clear plastic dust cover snaps onto the magazine to protect the cartridges.  The cartridges are continually protected by the TeraPack magazine, both  inside and outside of the library. Using TeraPack magazines offers the following advantages:  Barcode labeling All of the cartridges in a TeraPack magazine, as well  as the magazine itself, are barcode labeled for easy identification.   Grouped media The cartridges in a TeraPack magazine are treated as a  single unit during import and export operations. This grouped media  handling simplifies media management tasks by eliminating the need  to import or export cartridges one by one. November 2016 User Guide—Spectra T950 Library...

  • Page 54: Library Expansion And Upgrades

    Capacity on Demand (CoD) The libraryʹs capacity‐on‐demand feature (CoD) lets you purchase a library  that suits your current needs and then purchase additional capacity later as  required. CoD reduces up‐front costs, because you only pay for what you  currently need. As more capacity is required, it can be added in increments  by purchasing activation keys to license additional chambers in the library.  You can then import additional TeraPack magazines to fill the licensed  chambers. Modular Expansion The modular design makes it possible to increase media storage capacity  or number of drives in the library to meet storage and performance needs  as they evolve within an organization. Additional expansion frames can be  added to the basic single‐frame T950 library to increase the tape slot and  drive capacities. See Drive and Media Frames on page 61 for more  information. ISCONTINUED OMPONENTS The following components are no longer available for purchase and are not  described in this user guide. If your library includes these components,  refer to the documentation that accompanied your library when you  received it for information about using these components when you  configure partitions.  QIPs (both F‐QIPs and E‐QIPs) were replaced by a Fibre Channel  Robotics Interface Module (RIM) and are no longer available for  purchase. If your library uses SCSI drives, you can continue to use them  as long as you have an F‐QIP to provide network connectivity for the  drives. Otherwise, you must use a RIM or LTO‐5 or later generation  drive to provide the robotic control path   LTO‐3 drives are also no longer available for purchase. November 2016 User Guide—Spectra T950 Library...

  • Page 55: Chapter 2 - Architecture Overview

    HAPTER Architecture Overview The T950 library is designed to provide maximum flexibility and ease of  use in an enterprise‐class system. To take full advantage of the library’s  versatility, read this overview of the library’s software and hardware  architecture. Topic Media Pools page 56 Library Partitions page 57 Storage Partitions page 59 Cleaning Partitions and Auto Drive Clean page 60 Drive and Media Frames page 61 Component Identifiers page 63 RIM and F‐QIP Identifiers page 65 Drive Identifiers page 65 Fibre Channel Connectivity page 66 Robotic Controller Connectivity page 67 Drive Connectivity page 72 High‐Availability Configurations page 76 Redundant Connectivity page 76 Global Spare Drives page 79 Redundant Power Supplies page 79...

  • Page 56: Media Pools

    You specify the number of chambers assigned to the entry/exit pool when  you create a storage partition. Cleaning partitions do not have an entry/exit  pool.  A cartridge is in the entry/exit pool for one of the following reasons:  It was ejected from the storage pool by the storage management  software or moved manually using the BlueScale user interface. To  remove the cartridges from a library, the operator uses the library’s  BlueScale user interface to initiate the export process.   —   O R  —    A magazine containing one or more cartridges was imported into the  library using the TAP. From the entry/exit pool, the cartridges can be  imported into the storage partition’s storage pool either by the storage  management software or manually through the BlueScale user  interface.    —   O R  —    A magazine containing one or more special‐purpose cartridges was  imported into the library using the TAP. These cartridges may be used  for cleaning a drive using the DLM Drive Test feature, or for updating  drive firmware using a code load tape.  November 2016 User Guide—Spectra T950 Library...

  • Page 57: Library Partitions

    Partitions divide the library logically so that it appears as one or more  physical libraries  —   o ne library per configured partition. Partitioning  simplifies storage consolidation through the creation of virtual libraries,  each with its own drives and media. Each partition:  Has exclusive access to the tape drives and media storage assigned to it.  Can control the robotics to move media within the partition. The library supports two types of partitions, storage partitions and  cleaning partitions. If any storage partitions use a Fibre Channel drive to  provide the robotic control path, you can configure a maximum of six drive  exporters in up to six storage partitions. If all storage partitions use either a  RIM2, RIM, or QIP for the robotic control path, you can configure a  maximum of 16 partitions. One or more cleaning partitions can be  configured in a single library. A single cleaning partition can be associated  with multiple storage partitions. Cleaning partitions do not count against  the partition maximum.  Libraries running BlueScale software versions earlier than  Notes: BlueScale12.6.3 and using RIMs or QIPs to export the  partition, are limited to eight storage partitions.  A single RIM or QIP can export up to eight storage partitions.  A RIM2 can export up to 16 partitions.  The more partitions in a library, the longer each move can  take. If move requests can be sent to several partitions at  once, you may need to increase the timeout setting in your  storage management software. November 2016 User Guide—Spectra T950 Library...
  • Page 58 Partition 1 and Partition 2 Partition 1 drives Partition 2 drives Partition 2 storage pool chambers (each loaded with a TeraPack Magazine) Figure 28 A library with two storage partitions and one shared cleaning partition. November 2016 User Guide—Spectra T950 Library...

  • Page 59: Storage Partitions

    —   o ne per backup package  —   t he  data center can use a single Spectra Logic library with multiple partitions,  in which each partition appears to the software as a dedicated library. Multiple Databases If your company uses multiple databases, partitioning  the library preserves the backup processes associated with each type of  database.  Shared Resources If each department in the company must keep their  data segregated, partitioning the library supplies this segregation, as well  as the subsequent integrity of the data set. Each partition can only access  the drives and cartridge locations assigned to it. Data from other partitions  cannot become intermixed with the data stored on the media in the  partition’s inventory. Multiple Drive Generations If your data center uses multiple generations  of LTO drives, Spectra Logic strongly recommends configuring separate  partitions for each generation to ensure read/write compatibility between  the drives and cartridges.  Encryption If you want to encrypt some, but not all of your backup data,  you can partition the library into an encryption partition and non‐ encryption partition to segregate the two types of data. November 2016 User Guide—Spectra T950 Library...

  • Page 60: Cleaning Partitions And Auto Drive Clean

    Requirements The Auto Drive Clean feature requires a cleaning partition  to be associated with the storage partitions that contain the drives you  want to clean. Cleaning partitions are created separately and then assigned  to one or more storage partitions (see Creating a Cleaning Partition on  page 187 and Allocate Chambers and Drives on page 197). The cleaning cartridges used in a cleaning partition must be stored in specially  labeled Maintenance TeraPack magazines. The cartridges themselves must be  identified with “CLN” at the beginning of the barcode sequence on their  labels. The library prevents you from importing cleaning cartridges and  magazines that are not properly labeled into a cleaning partition. Auto Drive Clean Operation The drives that are in a storage partition with  an associated cleaning partition are cleaned automatically when cleaning is  required. When a drive is unloaded in response to a host request and the  data cartridge is moved to its storage location, the library queries the drive  to determine if it needs cleaning. If cleaning is required, the library delays  notifying the host that the SCSI move command for the unloaded data  cartridge is complete while it performs an automatic drive cleaning. During the delay, the library retrieves a cleaning cartridge from the  cleaning partition and inserts it into the drive. When the cleaning is  complete, the library returns the cleaning cartridge to the cleaning  partition and notifies the host that the SCSI move command for the  unloaded data cartridge is complete. The library then posts a system  message that the cleaning was successful. In addition to automatic cleaning, you can use the BlueScale user interface  to initiate a manual cleaning operation using a cleaning cartridge stored in  the cleaning partition. Only drives in a storage partition that has an  associated cleaning partition can be cleaned using this method. November 2016 User Guide—Spectra T950 Library...

  • Page 61: Drive And Media Frames

    MLM Tracking of Cleaning Cartridges When you enable the BlueScale  Media Lifecycle Management (MLM) feature and use MLM‐enabled  cleaning cartridges, the library stores usage information, including the  number of cleans remaining and the cartridge health (good, near expiration  or expired), in the MLM database. This information is retained in the MLM  database even when a cleaning cartridge is exported from the library.  When a cartridge is nearing the end of its useful life, the library notifies you  so that you can replace the cartridge. This early notification helps prevent  failed cleanings resulting from using an expired cleaning cartridge. The library does not store any information about non‐MLM cleaning  cartridges in the MLM database. However the library does mark an  expired cleaning cartridge and does not attempt to use it again as long as it  remains in the library. If an expired non‐MLM cartridge is exported and  then reimported into the library, it is identified as expired the next time it is  loaded into a drive. Note: TS11x0 technology cleaning tapes are always treated as MLM‐ enabled by the BlueScale software. See Chapter 9 – Configuring and Using Media Lifecycle Management,  beginning on page 276 for detailed information about MLM. RIVE AND EDIA RAMES The T950 library’s modular design makes it possible to increase media  capacity or the number of drives in the library to meet storage and  performance needs as they evolve. Expansion frames can be added to the  basic single‐frame library for a maximum of eight frames. As viewed from the front of the library, the main frame must be positioned  as the left‐most frame or the frame immediately to the right of the bulk  TAP. Up to four drive expansion frames can be located immediately to the  right of the main frame. Media frames can be located to the right of the  main frame and any drive frames. November 2016 User Guide—Spectra T950 Library...
  • Page 62  3 DBAs/shelves  6 DBAs Media expansion (optional) None Bulk TAP expansion (optional) None a. A single magazine is stored in each chamber. Each LTO magazine contains 10 slots. Each TS11x0 technology magazine contains 9 slots. November 2016 User Guide—Spectra T950 Library...

  • Page 63: Component Identifiers

    Chapter 2 — Architecture Overview Component Identifiers OMPONENT DENTIFIERS The library’s BlueScale user interface and the XML command interface use  component identifiers for each drive, RIM, and F‐QIP. These identifiers  also appear in system messages. The component identifier is based on the  component’s location relative to the frame and drive bay assembly (DBA)  where it is installed. The relationships between the DBAs and the locations of the drives and  controllers are the same in each main frame and drive expansion frame. In  a multi‐frame library, the frames are numbered sequentially from left to  right when viewed from the front, beginning with the left‐most frame  (FR1).  All component identifiers are numbered consecutively by  Notes: type, starting at 1.  DBAs are numbered from the bottom up, with DBA 1 being  the bottom‐most.  Drives are numbered from left to right and bottom to top in a  DBA, as viewed from the back of the library. Each DBA can  hold up to four full‐height drives.  If the frame contains 3 DBAs and 3 TBAs, DBAs 3, 4, and 5  become TBAs.  If the frame contains DBAs and shelves, the DBAs are installed  from top to bottom with shelves below. November 2016 User Guide—Spectra T950 Library...
  • Page 64 Drive 4 DBA 1 Drive 1 Drive 2 Controller (RIM) bays Figure 29 The relationship between the DBA, the component locations, and the identifiers in the BlueScale and XML interfaces (main frame with RIMs shown). November 2016 User Guide—Spectra T950 Library...

  • Page 65: Rim And F-Qip Identifiers

    Figure 29 on page 64). The main frame and each drive expansion frame  accommodates up to six DBAs.   F-QIPn is the interface type (Fibre Channel) of the RIM or QIP and the  number of the controller bay where it is installed. Because each DBA  contains only one controller bay, n is always 1.  Note: The component identifier for a RIM shows it as an F‐QIP. For  example, Figure 30 shows the component identifier for the RIM  installed in DBA 1 in Frame 2 (FR2/DBA1/F‐QIP1) on the  Controllers screen. The device descriptor (2‐Gbps FC RIM)  indicates that the controller is a RIM. Figure 30 The Controllers screen showing the component identifier for a RIM. Drive Identifiers The firmware in the drive sled that houses each drive assigns an identifier  to the drive based on its location in the library. This identifier is shown in  the BlueScale user interface and is used in the XML command interface.  The identifier is also used to generate the World Wide Name (WWN) that  the library reports for the drive (see World Wide Names for Fibre Channel  Drives on page 73). Because the identifier is location‐based, it remains  constant even if the physical drive is replaced by a new drive. The new  drive assumes the location‐based identifier. November 2016 User Guide—Spectra T950 Library...

  • Page 66: Fibre Channel Connectivity

    LTO drive or TS11x0 for a TS11x0 technology drive).  DRVx is the number of the drive bay in the DBA, as viewed from the  back of the library. For example, Figure 30 shows the component identifier for a Fibre Channel  LTO drive installed in drive bay 1 of DBA 1 in Frame 1 (FR1/DBA1/ fLTO‐DRV1) on the Drives screen. The Drive Type descriptor indicates that  the drive is an IBM LTO‐5 Fibre Channel drive. Figure 31 The Drives screen showing the component identifier for a drive. IBRE HANNEL ONNECTIVITY The library’s robotics and the library’s drives connect to the host system  over a Fibre Channel arbitrated loop or fabric. These Fibre Channel  connections carry two types of information:  The commands from the storage management software that control the  robotic motion and the read/write operations of the drives.  The data being transferred to and from a drive by the host. The following sections describe the Fibre Channel connectivity for the  library’s robotics and the drives. November 2016 User Guide—Spectra T950 Library...

  • Page 67: Robotic Controller Connectivity

     When a RIM or an F‐QIP is present, it can be used to provide the robotic  control path, as described in Control Path Through a RIM or F‐QIP on  page 68.  Control Path Through a Direct-Attached Drive In a direct‐attached drive configuration, one or more drives in a storage  partition are designated as the exporting drive (also know as the exporting  controller). The commands from the host to control the motion of the  robotics within the partition are routed to the exporting drive’s logical unit  number 1 (LUN 1). Commands to control the operation of the exporting  drive are sent from the host to LUN 0 of the drive.   Using a drive to provide the robotic control path for a  Notes: partition is supported in BlueScale12.6.3 and later.  If you have multiple storage partitions, you must designate  an exporting drive for each partition.  A drive can only provide the robotic control path for the  partition to which it is assigned.  You can select multiple drives as controllers, and export the  same changer interface over the drives to provide  redundancy, as long as your storage management software  can support this. These multiple paths cannot be used at the  same time.  Assigning multiple drive exporters to one partition reduces the  total number of partitions that can be configured in the library. November 2016 User Guide—Spectra T950 Library...
  • Page 68 Figure 32 An example of a partition with two direct-attached Fibre Channel drives providing the robotic control path. Control Path Through a RIM or F-QIP In a RIM‐ or F‐QIP‐based configuration, a RIM or an F‐QIP is the exporting  controller for the partition. This controller provides the bridge between the  external Fibre Channel interface from the host and the internal interface  used by the library to communicate with the robotics.  A RIM or F‐QIP can support up to eight partitions; a RIM2 can support up  to 16 partitions. Each partition has full control of the robotics. For example,  if the library contains two partitions, a single RIM can provide the robotic  control path for both partitions.  November 2016 User Guide—Spectra T950 Library...
  • Page 69 Chapter 2 — Architecture Overview Fibre Channel Connectivity If the library contains two RIMs or F‐QIPs, it can be configured to use the  BlueScale Controller failover feature. This feature configures the two  controllers as a failover pair to provide a redundant control path to the  robotics (see Controller Failover on page 77 for additional information). If desired, you can configure multiple RIMs and F‐QIPs as exporters for the  same partition and use your host software to export the same changer  interface over the RIMs to provide redundancy. These multiple paths  cannot be used at the same time. Figure 33 shows an example of a partition with direct‐attached Fibre  Channel drives and a RIM or F‐QIP. Port A on the RIM provides the robotic  control path over which the commands to the robotics are received from  the host. Figure 33 An example of a RIM or F-QIP in a partition with direct-attached Fibre Channel drives. November 2016 User Guide—Spectra T950 Library...
  • Page 70 For Partitions with F-QIPs or RIMs as the Exporting Controller  The partition WWN is actually the World Wide Node Name (WWNN)  for the exporting controller.   If multiple partitions use the same Fibre Channel port on the RIM or  QIP, all of the partitions have the same WWNN and the same World  Wide Port Name (WWPN). However, the partitions will have different  LUNs under those controllers, starting at LUN zero (0).   If you create two partitions and configure one partition to use Port A  and another to use Port B, the WWNN/WWPN of port A will start with  21 and the WWNN/WWPN of port B will start with 22. In this case the  ports are independent. However, both of the partitions will show the  WWN for Port A only.  If you export the same partition out both port A and port B on a RIM or  QIP, the WWNN will be the same for both ports but the WWPN will be  different. This scenario is a type of redundant path to the robotics.  For more information about WWNs, log on to the portal (see Accessing  the Technical Support Portal on page 493), open the Knowledge Base,  and in the KBA field, enter 01764 to access the article Spectra Library  World Wide Names (WWNs) for QIPs (the article discusses F‐QIPs; the  concepts are the same for a RIM). November 2016 User Guide—Spectra T950 Library...
  • Page 71 Controller Figure 35 Single port network connectivity to the exporting controller. Dual-Path Connectivity (RIMs and F-QIPs only) A slightly more complex  configuration uses both interface ports on the exporting controller with  each connected to a different library partition. Each port is used as an  independent communications path. From a host perspective, each port is  viewed as a unique, independent path to a partition. The two ports can be  connected to the same or possibly different storage area networks (SANs).  The library processes the motion commands and relays them to the  partitions in the order that they are received. This is a way to provide  limited visibility  between the partitions.   If you have more than two  partitions you can use additional controllers to provide additional   isolation between partitions. November 2016 User Guide—Spectra T950 Library...

  • Page 72: Drive Connectivity

    Controller SAN2 Dual-port connection to different SANs Figure 36 Examples of a dual-path and dual-port configurations. Drive Connectivity The drives in the library can have either a Fibre Channel interface or a SCSI  bus interface.   Fibre Channel drives connect directly to the host using a Fibre Channel  arbitrated loop or fabric, as described in Partitions Using Direct‐ Attached Fibre Channel Drives.   SCSI drives use an F‐QIP to provide the Fibre Channel connectivity, as  described in Partitions Using QIP‐Attached SCSI Drives on page 74.  The F‐QIP acts as a bridge to connect SCSI drives in the DBA to a Fibre  Channel fabric or arbitrated loop. The terminator for each SCSI bus in  the DBA is installed on the drive’s external LVD SCSI connector. Keep in mind that all of the drives on an arbitrated loop must share the  data transfer capacity (bandwidth) of the interface. Having multiple  devices on the same loop can negatively impact the performance of all the  devices. November 2016 User Guide—Spectra T950 Library...
  • Page 73 When a partition includes Fibre Channel drives, the drives are connected  directly to the host using a Fibre Channel arbitrated loop or fabric.  Figure 33 on page 69 is a simple representation of how the robotics and  direct‐attached Fibre Channel drives are connected directly to a Fibre  Channel SAN through a switch or hub. World Wide Names for Fibre Channel Drives As part of providing network  connectivity, the drive sled firmware assigns a location‐based WWN for  the drive it houses. This WWN is displayed on the Drive Details screen and  can be used by the host software to address the drive. Because this WWN is  location‐based, it remains constant even if a drive is replaced by a different  one of the same type. The new drive assumes the location‐based BlueScale  identifier and WWN. Note: The WWN displayed on the Drive Details screen is actually the  WWPN for port A on the drive sled. The WWPN for port B is the  same as the one for port A except that the second digit from the  left is 2 instead of 1. Figure 37 The WWN assigned to a Fibre Channel drive. November 2016 User Guide—Spectra T950 Library...
  • Page 74 When a partition includes SCSI drives, an F‐QIP is required to provide the  connectivity to the host. Each F‐QIP has two external ports and provides  connectivity for up to four SCSI drives. If a partition contains more than  four drives, additional F‐QIPs are required to provide the connectivity for  those drives.   An F‐QIP used for drive connectivity can also be used to  Notes: provide the robotic control path.  The Controller Failover feature is not supported for any  F‐QIP that has SCSI drives connected to it. The F‐QIP pair  configured for Controller Failover can only be used to  provide the robotic control path. The F‐QIP acts as a bridge to connect SCSI drives in the DBA to a Fibre  Channel fabric or arbitrated loop. Figure 38 is a simple representation of  how the drives and robotics in a library with a single F‐QIP‐based partition  are connected to a Fibre Channel arbitrated loop or fabric through a switch  or hub.   Figure 38 An example of an QIP-based partition with QIP-attached drives connected to a SAN. November 2016 User Guide—Spectra T950 Library...
  • Page 75 If drives are visible to multiple servers, your storage management software must Important support this visibility. Otherwise server contention for a single drive can create network and system problems. November 2016 User Guide—Spectra T950 Library...

  • Page 76: High-Availability Configurations

    Controller failover is not supported on 4 GB Fibre Channel F-QIPs. If you have 4 GB Important Fibre Channel F-QIPs, the Failover button does not display on the Controllers screen.  The servers and Fibre Channel switches used to access the direct‐ attached LTO‐4 or later generation Fibre Channel drives in the library  can use failover software to provide redundant connectivity through  the two Fibre Channel ports on each drive.  November 2016 User Guide—Spectra T950 Library...

  • Page 77: Controller Failover

    Secondary Controller Before failover Primary Controller Secondary Controller After failover Robotic control path (target port) Internal communication bus (mirror inventory & partner monitor) Figure 40 Paired controllers configured to provide failover redundancy. The two controllers use the library’s internal communication bus to  monitor each other and to maintain a cache of the library’s inventory  database. November 2016 User Guide—Spectra T950 Library...
  • Page 78 Controller Failover as soon as possible. BlueScale Controller Failover allows backups to continue in the event that  library communication to the primary controller is disrupted. Because both  controllers are connected to the same Fibre Channel switch and maintain a  synchronized image of the library’s inventory database, the failover occurs  without manual intervention. You can then troubleshoot the failed  controller at your convenience.  After you resolve the problem, the controller that originally caused the  failover becomes the secondary controller in the failover pair. The failover  pair reverts to the original primary/secondary relationship the next time  the LCM is restarted. The BlueScale Controller Failover feature only affects the operation of the  library’s controllers. Controller Failover does not detect if the controller is  accessible by the host. To take advantage of the feature, the host must be  configured to retry failed commands. This ensures that commands that fail  when the library connection to the primary controller is disrupted get re‐ issued after the connection to the secondary controller is established. The  retry timing must be configured to allow for the time lag inherent in the  process of disabling the host’s connection to the primary controller and  enabling the connection to the secondary controller. Exporting Drive Redundancy As an alternative to controller failover or for drives, which cannot be  configured with controller failover, you can select multiple drives or RIMs  as controllers for a single partition, and export the same changer interface  over them to provide redundancy, as long as your data storage software  can support this.  Note: Assigning multiple drive exporters to one partition may reduce  the total number of partitions that can be configured in the  library. November 2016 User Guide—Spectra T950 Library...

  • Page 79: Global Spare Drives

    HBA (or HBA port) as the primary connection and the other HBA (or  HBA port) as the failover connection. Install failover software on the  host computer to control the transfer of I/O from one HBA to the other  in case of a failure. You may also need to configure your storage  management software to correctly recognize both ports. Refer to your  failover software, HBA, and storage management software  documentation for instructions. Note: Tape drives sold by Spectra Logic do not support MPIO. Global Spare Drives The BlueScale Global Spare feature provides a way to remotely substitute  an available TS11x0 technology or Fibre Channel LTO‐4 or later generation  drive in the library for a failed drive of the same type. The feature lets you  configure an installed drive as a designated spare for other drives in the  library. This drive can then be substituted for a failed drive in any partition  that is configured to use the Global Spare drive. When a drive fails, you  simply log into the BlueScale web interface from any location, select the  Global Spare option for the failed drive, and continue normal operations.  You can then physically replace the failed drive at your convenience. See  Assign Global Spare Drives on page 195 and Using a Global Spare Drive on  page 396 for more information. Redundant Power Supplies The library requires one 5/12 VDC power supply per DBA with an  installed drive. Installing an optional N+1 power supply, where N is the  number of DBAs with drives installed, provides redundancy and failover  protection in the event that a single power supply fails. In a library with  three DBAs, if four or more power supply modules are installed, up to two  power supplies can fail. The surviving power supplies load‐share in order  to provide sufficient power to the DBAs to allow backups to continue until  the failed power supplies are replaced. November 2016 User Guide—Spectra T950 Library...
  • Page 80 The main and drive expansion frames are designed to be used on single phase Caution power only. If the power sources for the dual AC inputs for a frame are not on the same phase, damage to the library could result. November 2016 User Guide—Spectra T950 Library...

  • Page 81: Chapter 3 - Introducing The  Bluescale User Interface

    HAPTER Introducing the BlueScale User Interface The BlueScale user interface is used for configuring, monitoring, and  maintaining the T950 library. The user interface displays on a color touch  screen on the front of the library. It can also be displayed remotely through  a standard web browser using the Remote Library Controller (RLC) or on a  monitor connected directly to the LCM. The XML command interface can also be used to perform many  Note: of the functions provided by the BlueScale user interface. See the  Spectra Tape Libraries XML Command Reference for detailed  information about using the XML command interface. This chapter describes the BlueScale user interface and how it is used. Topic Overview of the BlueScale User Interface page 82 Access Options page 82 User Interface Features page 84 Library Management page 92 Using the BlueScale User Interface page 93 Log Into the User Interface page 93 Log Off or Switch Users page 97 Enter Information on Screens page 98...

  • Page 82: Overview Of The Blue Scale User Interface

    In addition to using the touch screen, you can access the local user interface  using a monitor, keyboard, and mouse connected directly to the LCM (see  Figure 15 and Figure 16 on page 43). This method of accessing the local  BlueScale user interface provides the same functionality that is available  from the touch screen. Do not use the Enter key on your keyboard when making selections in the BlueScale Important user interface. It can cause inconsistent behavior in the BlueScale interface. November 2016 User Guide—Spectra T950 Library...
  • Page 83 When using the web interface, keep the following requirements in mind: Number of Sessions The BlueScale web interface supports up to eight  simultaneous connections to the library. If you attempt to establish more  than eight simultaneous web interface connections, the existing connection  with the longest idle time is terminated. Supported Browsers Remote access to the library through the web  interface is only supported using the following web browsers:  Microsoft ®  ® Internet Explorer  Mozilla ® ®  Firefox  Google ®  Chrome™  Apple ® ®  Safari Additional browsers were not fully tested with the BlueScale web  interface. Using an unsupported browser may result in the BlueScale web  interface not displaying or operating as expected. November 2016 User Guide—Spectra T950 Library...

  • Page 84: User Interface Features

    Chapter 3 — Introducing the BlueScale User Interface Overview of the BlueScale User Interface User Interface Features The following sections describe the common features that appear in all  screens in the user interface. Current toolbar Additional toolbars Status bar Figure 42 The BlueScale user interface features. Toolbars The toolbar panel appears along the left edge of each screen (see Figure 42)  and lets you navigate through the available toolbars to select options.  Clicking on a toolbar expands it to display the available options. The  screen for the previously selected option remains displayed until you select  another option, either from the same toolbar or another one. November 2016 User Guide—Spectra T950 Library...
  • Page 85  Import/Export    —     D isplays the Import/Export screen, which provides controls  for importing, exporting, and exchanging magazines and cartridges. See  Import and Export Overview on page 224 to learn about using the options  available from this screen.  Note: The Import/Export option is not available when accessing the library  remotely using the BlueScale web interface.  Metrics    —     D isplays screens that show the metrics for drive performance,  power consumption, and storage density for the media types in the library.  See Use Performance Metrics on page 166 for information about viewing the  metrics available for the library.  Media Lifecycle Management    —     D isplays the Media Lifecycle Management  Report screen, which provides controls for generating media lifecycle  reports. See Using MLM Reporting on page 308 to learn about using the  options available from this screen. November 2016 User Guide—Spectra T950 Library...
  • Page 86 Failover feature. Note: The Controllers screen may not have any entries if the library is using  direct‐attached drives to provide the robotic control path for partitions.  System    —     D isplays the System Setup screen, which provides controls for  enabling purchased library options and configuring the library’s system‐wide  operating parameters. See Chapter 4 – Configuring the Library, beginning on  page 100, to learn about the options available from the System Setup screen.  Media Lifecycle Management    —     D isplays the Media Lifecycle Management   for  Setting screen, which provides controls enabling MLM and configuring  global settings for MLM. See Chapter 9 – Configuring and Using Media  Lifecycle Management, beginning on page 276, to learn about using the  options available from the Media Lifecycle Management Setting screen. November 2016 User Guide—Spectra T950 Library...
  • Page 87  Switch User  —   D isplays the main BlueScale Login screen, which logs the  current user out of the library and lets a different user log in. See Log Off or  Switch Users on page 97 for information about using this option.  Edit Users  —   D isplays the Edit Users screen, which provides tools for adding,  editing, and deleting users. See Configuring Library Users on page 101, to  learn about using the options available on the Edit Users screen.  Encryption  —   D isplays the Encryption Login screen. You must log into the  encryption feature before you can enable and configure the encryption  options, including the library’s built‐in BlueScale encryption key  management. See the Spectra Tape Libraries Encryption User Guide for  information about configuring and using encryption with the library. Note: BlueScale Encryption Basic Edition capability is included with the  library. You can purchase an activation key for either BlueScale Encryption  Professional Edition or the Spectra SKLM encryption key management system  to access additional encryption capabilities.  November 2016 User Guide—Spectra T950 Library...
  • Page 88 – Drive Read Performance Auto Logout Timeout Global Spare – Add – Run All Motion Basic Tests – Storage Density Online Access to Spectra Logic – Remove Target – Global Spare Usage – Robot Utilization by Hour Drive Performance Monitoring –...

  • Page 89: Status Bar

    System Status Icon Indicates the status of library components. The  BlueScale user interface uses the following icons to indicate the status of  library components. Click the status icon to view system messages (see  Check and Respond to Messages on page 163 for information about these  messages). These status icons also display next to the major system  Note: components shown on the General Status screen (see Figure 42  on page 84).  Icon Description Meaning  A check mark ( ) in a  All system components are functioning correctly. green circle An  in a blue circle An informational message about a system component is available.  Check messages to determine the component. An exclamation point  A system component requires attention. Check messages to  (    )  in a yellow triangle determine the component. An   in a red circle A system component experienced an error condition. Check  messages to determine the component. November 2016 User Guide—Spectra T950 Library...
  • Page 90 Auto Download icon Figure 45 The Auto Download icon in the BlueScale status bar. Remote Support Icon Provides you with online access to the support  section of the Spectra Logic website where you can search the Knowledge  Base, access the Product Documentation, and download BlueScale update  packages and drivers. If you need additional assistance, contact Spectra  Logic Technical Support (see Contacting Spectra Logic on page 7). Remote support Figure 46 The Remote Support icon in the BlueScale status bar. November 2016 User Guide—Spectra T950 Library...

  • Page 91: Progress Bar

    Figure 47 The HHM icon in the BlueScale status bar. Camera Icon If one or more BlueScale Vision cameras are installed in the  library and their IP addresses are entered into the BlueScale user interface (see  BlueScale Vision IP Address on page 114), up to three camera icons appear  on the status bar. Click the icon to launch the web‐based network camera  viewer and use it to observe the interior of the library over an Ethernet  network or the Internet (see Use the BlueScale Vision Camera on page 174). Note: The Camera icon only appears on the BlueScale web interface; it  does not appear on the front panel touch screen interface. Camera icon Figure 48 The Camera icon in the BlueScale status bar. Progress Bar When the library is busy processing a command, a horizontal progress bar  displays above the status bar. Do not use the touch screen (or the BlueScale  web interface) until the progress bar disappears. November 2016 User Guide—Spectra T950 Library...

  • Page 92: Library Management

    Automatic Email Alerts Simple Mail Transfer Protocol (SMTP) lets users receive library status  information via email. When the library generates messages through the  library controller, it automatically sends email notifications to users who  are configured to receive them. Information included in the notification  consists of the message number, severity, details, remedy, and the time it  was generated. Message types are Information, Error, Warning, and Fatal  (see System Messages on page 162). You can select the types of messages  each library user receives (see Configure Mail Users on page 118). AutoSupport AutoSupport guides you through the process of sending email regarding  library problems  —   a long with library logs and configuration  information  —   d irectly to internal support personnel or Spectra Logic  Technical Support. See Chapter 11 – Configuring and Using AutoSupport,  beginning on page 330 for detailed information. Online Access to Spectra Logic When the library is set up with access to the Internet, the bottom portion of  the user interface web page displays technical tips, allows one‐click access to  Spectra Logic’s Knowledge Base, streamlines the online ordering of media  and capacity, and more. Online access can be enabled or disabled during any  browser session (see Disable Online Access to Spectra Logic on page 112).  The setting of online access to Spectra Logic does not affect AutoSupport. User Security Library users are assigned to one of three groups, each with its own set of  pre‐defined library privileges (also known as permissions). These privileges ...

  • Page 93: Using The Blue Scale User Interface

    Log Into the User Interface Before you can manage or configure the library, you must log into the  BlueScale user interface.  After the library completes its power‐on sequence, the Library Initialization  screen displays. This screen lists the required initialization steps and current  status of the library’s major components (Robotics, RCM, and LCM). Text  boxes provide descriptions about the currently active tasks.  If your library has a static IP address, you can access the  Notes: library using the BlueScale web interface (RLC) as soon as the  Library Initialization screen displays  If the library cannot complete the initialization process, it  generates system messages and enters maintenance mode.  Contact Spectra Logic Technical Support for assistance. Active task Completed task Completed task Task description(s) Task not started Figure 49 The Library Initialization screen. November 2016 User Guide—Spectra T950 Library...
  • Page 94 Figure 50 The Library Controller: Login screen. If there is no interaction with the operator panel within 30 seconds after the  Login screen displays, the Login screen is replaced by the pre‐login  General Status screen. This General Status screen provides at‐a‐glance  status for the library and its components without requiring you to log into  the library. You can view the status of the entire library or a specific  partition. Note: The pre‐login General Status screen does not display when you  access the library remotely through the BlueScale web interface. Touch to display the Library Controller: Login screen Figure 51 Log in from the pre-login General Status screen. November 2016 User Guide—Spectra T950 Library...
  • Page 95 When using SSL, you must prefix the IP address with https:// instead of just entering the IP address. 2. If you receive a warning about the website’s security certificate, choose to  ignore or resolve the warning. Notes:  The security warning only appears if you did not resolve the security  certificate warning, either by storing a valid security certificate on the library  (see Install a Security Certificate and Authentication Key on page 123) or by  creating a security exception for the library on the browser (method depends  on the browser you are using).   If you do not resolve the warning, you receive the warning about the security  certificate each time you access the BlueScale web interface.  3. The BlueScale Login screen displays (see Figure 50 on page 94). Proceed to  Step 2 on page 96. November 2016 User Guide—Spectra T950 Library...
  • Page 96 Touch the icon with the stylus to switch between letters and numbers. Figure 52 Log into the library using the Library Controller: Login screen. 3. Type your user name (su is the default user name for a superuser).  See Understanding User Groups and Security on page 101 for  information about the three types of user groups and the options and  controls accessible to each user group. 4. Type your password in the Password text box. If you log in as one of the  default users, there is no password (unless you configured one). Note: By default, passwords are not required to log into the library. If  you want to password‐protect access to the library, set  passwords for each user as described in Configuring Library  Users on page 101. November 2016 User Guide—Spectra T950 Library...

  • Page 97: Log Off Or Switch Users

    Figure 53 The BlueScale user interface General Status screen. 6. If you want to enable encryption or configure encryption settings or  keys, select Security > Encryption to log into the Encryption feature  (see the Spectra Tape Libraries Encryption User Guide for detailed  instructions). Log Off or Switch Users 1. If a screen other than the Login screen is displayed, select the Security  toolbar to display the Security options. Security toolbar Switch User Figure 54 The Security toolbar. 2. Select Switch User to log out the currently logged in user and redisplay  the Login screen.  3. If desired, log in again using the same or a different user name and  password. November 2016 User Guide—Spectra T950 Library...

  • Page 98: Enter Information On Screens

    Always use your mouse to make selections and click the buttons in BlueScale screens instead of using your keyboard. Note: Functions that require physical interaction with the library (for  example, importing or exporting magazines) are not available  when using the BlueScale web interface. Soft Keyboard When using the touch screen on the operator  panel, select the keyboard icon in the lower right  corner of any screen to activate the on‐screen keyboard. When the  keyboard is extended, an icon in the lower right corner lets you select  between alphabetic or numeric characters. Use a stylus or your finger to  select fields and enter alphanumeric information using the keyboard.  Touching the keyboard icon again closes the keyboard. The soft keyboard can also be used to access several  Note: troubleshooting features provided through the BlueScale  software (see Troubleshooting BlueScale User Interface Issues on  page 349). November 2016 User Guide—Spectra T950 Library...
  • Page 99 Doing so may cause inconsistent behavior in the BlueScale interface.  If your library uses the Spectra PC module, you can connect a USA‐type  PS/2 keyboard and mouse to the respective connectors on the LCM (see  Figure 15 on page 43).  If your library uses the Spectra LS module, you can connect a USA‐type  USB keyboard and USB mouse to the LCM (see Figure 16 on page 43).  If using a non‐USA type keyboard, you need to find the  Note: equivalent for some characters like the back slash or forward  slash.  When using a keyboard and mouse connected directly to the library, it  may also be useful to connect a monitor to the monitor port on the  LCM. The monitor displays the same information as the touch screen. Feedback Required Screens When the BlueScale software needs you to make a selection or perform an  action it displays a Feedback Required screen. If you do not respond to the  Feedback Required screen within 10 minutes, the request times out and the  action fails. November 2016 User Guide—Spectra T950 Library...

  • Page 100: Chapter 4 - Configuring The Library

    HAPTER Configuring the Library When it was installed, your library was configured according to your  initial requirements. This chapter describes the procedures for configuring  the library’s system settings, including the users, the network connections,  and optional features. Note: For instructions on how to operate the library, see:  Chapter 5 – Operating the Library, beginning on page 157  Chapter 6 – Configuring and Managing Partitions, beginning  on page 181  Chapter 9 – Configuring and Using Media Lifecycle  Management, beginning on page 276  Chapter 10 – Using Drive Lifecycle Management, beginning  on page 322  Chapter 11 – Configuring and Using AutoSupport,  beginning on page 330 Topic Configuring Library Users page 101 Understanding User Groups and Security page 101 Add a New User page 102 Modify an Existing User page 104 Delete an Existing User page 104 Accessing the System Setup Screen page 104 Enabling BlueScale Software Support, Options, and  page 106 Upgrades Enter Activation Keys page 108 Add Options...

  • Page 101: Configuring Library Users

    Configure Rotation Manager page 143 Backing Up the Library Configuration page 145 Use Automatic Backup of the Library  page 146 Configuration Use Manual Backup of the Library Configuration page 146 Setting the Camera IP Address page 150 ONFIGURING IBRARY SERS Overview Each library user is assigned to one of three user groups, each  with its own set of pre‐defined library privileges (also known as  permissions).  User Privilege Requirements Only a user with superuser privileges can  add, modify, or delete users. Understanding User Groups and Security Before you begin, read this section to understand the three types of user  groups and what types of privileges each has. Note: You must enter an additional password to access the encryption  features. See the Spectra Tape Libraries Encryption User Guide for  information about the encryption user. November 2016 User Guide—Spectra T950 Library...

  • Page 102: Add A New User

     Only a user with superuser privileges can add, modify,  or delete users.   Only a user with superuser privileges can access and  configure encryption features.  Only a user with superuser privileges can use the Soft  Power feature.  Only a user with superuser privileges can enable or  disable the Enable Automatic Power‐Up After Power  Failure feature. Administrator Configures and uses the library. With the exception of  administrator creating or modifying library users, accessing the  encryption features, enabling Automatic Power‐Up After  Power Failure, and using the Soft Power feature, users in  the Administrator group have the same privileges as users  in the Superuser group. Operator Performs day‐to‐day operations. Users assigned to the  operator Operator group can move, import, and export media, but  cannot access the more sensitive library operations such as  configuration, diagnostics, and security. Add a New User Use the following steps to add a new library user and assign that user to a  user group. Log into the library as a user with superuser privileges (see Log Into the  User Interface on page 93). November 2016 User Guide—Spectra T950 Library...
  • Page 103 A‐Z), and the at symbol (@), dash (‐), underscore (_), period (.),  forward slash (/), and space characters. There is no limit to the  length but that we recommend lengths of less than 2048 characters.  For this field... Enter... User The name for the user. Password A password for the user and then retype the password to confirm. Retype Password Notes:  For security, the text in the Password and Retype Password fields is shown as  asterisks (*).  Though highly recommended, passwords are not required for any of the  three user types. User Type Select the group to which the user belongs. Note: See Understanding User Groups and Security on page 101 for  descriptions of the user groups and privileges associated with each. 4. Click Save. The new user name and group assignment is added to the  list of users. 5. Repeat Step 3 and Step 4 for each additional library user. November 2016 User Guide—Spectra T950 Library...

  • Page 104: Modify An Existing User

    If you delete the default users, make sure that you keep a record of at least one Important superuser name and password. Note: The library requires there to be a minimum of one user assigned  to the superuser group. You cannot delete the last member of the  superuser group. 1. Log into the library as a user with superuser privileges. 2. From the toolbar menu, select Security > Edit Users. The Library Users  screen displays (see Figure 55 on page 103), showing a list of library  user names. 3. Locate the name of the user to delete, then click Delete next to that  user’s name. When the screen refreshes, the user list no longer includes the user  name you just deleted. CCESSING THE YSTEM ETUP CREEN Overview All of the settings for the library’s general configuration options  are accessed through the System Setup screen. The screen is divided into  two panes. You may need to use the scroll bar to see the entire screen. November 2016 User Guide—Spectra T950 Library...
  • Page 105  Option Enablement pane  —   U sed for entering the activation keys  for any purchased options, including BlueScale Software Support,  licensed capacity (chambers), and Shared Library Services (SLS).  This panel also lists all of the currently licensed options. Figure 56 The System Setup Option Enablement pane.  Other Settings pane  —   U sed for configuring the operational  parameters for the library. The Other Settings pane can have up to three BlueScale  Note: Vision IP address fields depending on the size of the  library. Figure 57 The Other Settings pane of the System Setup screen. November 2016 User Guide—Spectra T950 Library...

  • Page 106: Enabling Bluescale Software Support, Options, And Upgrades

    BlueScale Software Support key and enter the new key into the library to allow continued access to BlueScale upgrades (see Obtain the Option Activation Key on page 110). If you have questions about your service agreement, contact Spectra Logic Technical Support (see Contacting Spectra Logic on page November 2016...
  • Page 107 Notes: and Upgrades on page 527 for more   Each chamber accommodates  information. one TeraPack magazine. Each  Notes: magazine contains ten slots for  LTO media or nine slots for   You must create or modify a partition  TS11x0 technology media. to make use of the added capacity. See   The licensed chambers must be  Chapter 6 – Configuring and Managing  enabled by entering the  Partitions, beginning on page 181 for  activation key into the System  instructions. Configuration screen (see Enter   If the CoD capacity you purchase  Activation Keys on page 108). exceeds the number of chambers that  are present in the library, the extra  licensed chambers cannot be used  unless you also purchase either a TBA  or shelves (depending on the age of  your library) to replace a DBA in an  existing frame or an expansion frame.  November 2016 User Guide—Spectra T950 Library...

  • Page 108: Enter Activation Keys

    1. Have on hand the activation key for the BlueScale Software Support  license or other option (see Obtain the Option Activation Key on  page 110). Access the System Setup screen (see Accessing the System Setup Screen  on page 104).  The Option Enablement pane at the top of the screen lists the currently  licensed options. Enter a new activation key Figure 58 Enter the keys in the Option Enablement pane of the System Setup screen. 3. Enter the activation key for the option you want to enable in the Key  field. Note: The activation keys are not case‐sensitive. November 2016 User Guide—Spectra T950 Library...

  • Page 109: Add Options

    If you have multiple libraries, you need separate activation keys for each library. Determine the Library Serial Number The library serial number (Hardware ID) is required for renewing or  extending your service contract, which includes the BlueScale Software  Support key, and for purchasing additional Capacity on Demand (CoD) or  other upgrade options. Use the following steps to determine your library’s serial number. Access the System Setup screen (see Accessing the System Setup Screen  on page 104).  2. Make a note of the library’s serial number (Hardware ID), which is  needed to generate the activation keys. The library’s hardware ID Figure 59 Locate the library’s serial number (Hardware ID). November 2016 User Guide—Spectra T950 Library...

  • Page 110: Configuring The Global System Settings

    Obtain the Option Activation Key 1. Contact your Spectra Logic sales representative to order the desired  options (see Contacting Spectra Logic on page 7). 2. When your order is processed, the Spectra Logic Customer Care team  contacts you with instructions for generating the activation key for each  option. 3. Enter each activation key into the Option Enablement pane of the  System Setup screen (see Enter Activation Keys on page 108). ONFIGURING THE LOBAL YSTEM ETTINGS This section describes how to modify the library’s general configuration  settings. To change the current value for any of these settings, access the  System Setup screen (see Accessing the System Setup Screen on page 104),  then scroll down to the Other Settings pane. The following sections  describe using this screen to configure the library. Figure 60 The Other Settings pane of the System Setup screen. November 2016 User Guide—Spectra T950 Library...

  • Page 111: Configure The System Settings

    2. Click Save. 3. Reset the library to enable the new web port number  setting (see Resetting the Library on page 368). Refresh Rate Set how frequently the information on the BlueScale user  60 seconds interface screens is refreshed. 1. Use the Refresh drop‐down list to select a scheduled  interval time. 2. Click Save. Notes:  You can manually refresh the displayed information at  any time by clicking the refresh display button located at  the left end of the status bar (see Status Bar on page 89).  If you want to disable automatic refreshing of the display,  set the refresh rate to zero.  If you configure a setting other than the default refresh  rate or disable automatic refreshing, you must configure  the refresh rate every time you log into the library. November 2016 User Guide—Spectra T950 Library...
  • Page 112 2. Click Save. Note: Setting the timeout value to zero disables auto  logout. Disable Online Disable or enable displaying links to the Spectra Logic  Cleared  Access to Spectra website at the bottom of each BlueScale screen when the  (Enabled) Logic library has a connection to the Internet. 1. Select the Disable Online Access to Spectra Logic check box  to disable the option (or clear the check box to enable it). 2. Click Save. Enable Drive Enable or disable the option to monitor the performance of  Cleared  Performance the drives in the library (see View Drive Performance  (Disabled) Monitoring Statistics on page 166). CAUTION: Make sure that the drives do not contain media before you enable or disable Drive Performance Monitoring.
  • Page 113 3. If you enabled SNMP, click SNMP Settings to configure  the SNMP options. See Enable and Configure SNMP on  page 126 for detailed information and instructions. 4. Click Save to save the SNMP settings and return to the  System Setup screen. Notes:  The option to edit the SNMP Settings is only present after  you select Enable SNMP Agent and click Save.   Spectra Logic libraries implement SNMP Version 2. Enable Soft Power Enable or disable the Soft Power feature. See Use the Soft  Cleared  Power Feature on page 160 for information about the Soft  (Disabled) Power feature and instructions for using it. 1. Select the Enable Soft Power check box to enable the  option (or clear the check box to disable it). 2. Click Save. Note: The Soft Power feature can only be enabled or  disabled by a superuser. November 2016 User Guide—Spectra T950 Library...
  • Page 114  If your network uses DHCP or if you do not know the  current fixed IP address for the camera, see Discovering  and Setting the BlueScale Vision Camera IP Address on  page 372 for information about how to determine what  the current IP address is and make any desired changes.  To remove a camera icon from the Status bar, set the IP  address to 0.0.0.0.    Read the BlueScale Vision Camera User Guide for detailed  information about configuring and using the white  camera and Vivotek FD8361 Fixed Dome Network Camera    User’s Manual for information about configuring and  using the black camera.  The order of the BlueScale Vision IP Address fields in the  System Setup screen does not necessarily have any  relationship to the position of the cameras in the library. Note: The software included with the black camera  ® requires ActiveX  to view the streaming video and  controls. You must use Internet Explorer or see Streaming  video and camera controls do not work for the library  camera on page 358 for alternate solutions. November 2016 User Guide—Spectra T950 Library...
  • Page 115 Auto Configuration Enable or disable sending the Auto Configuration Save file  Cleared Save to a previously configured mail recipient. See Enable Email  (Disabled) for the Auto Configuration Save File on page 120 for  detailed information about this option and instructions for  configuring it. Note: The Auto Configuration Save file is always  generated, regardless of the setting for this option. See Use  Automatic Backup of the Library Configuration on  page 146 for information about the Auto Configuration  Save file. Routine Enable or disable the routine maintenance option for the  Cleared  Maintenance LCM operating system. See Configure Routine  (Disabled) Maintenance on page 125 for detailed information about  this option and instructions for configuring it.  Date And Time See Set the Date and Time on page 122 for detailed  Current date and  information and instructions for setting the date and time. time for the  Mountain time  zone (US and  Canada) November 2016 User Guide—Spectra T950 Library...

  • Page 116: Configure Network Settings

    (AutoSupport Logs) on demand to Spectra Logic Technical Support for  troubleshooting.  Automatically email system messages or reports to configured mail  users.  Automatically send a notification to a specified recipient when certain  critical events occur.  Download the latest BlueScale package from Spectra Logic’s Support  portal directly to the library. Using DHCP Addressing By default, the IP address for the Ethernet port on  the LCM is set automatically using the Dynamic Host Configuration  Protocol (DHCP).   If you select DHCP addressing, the LCM must be connected  Notes: to an Ethernet network that has a DHCP server to obtain an  IP address.  Do not select DHCP addressing if your network does not  have a DHCP server. Using Static IP Addressing If your network does not use DHCP, or if you  simply want the library to have a fixed IP address, you can configure a  static (fixed) IP address as described in this section. Using a static IP  address ensures that you always know the IP address for the library and is  highly recommended. November 2016 User Guide—Spectra T950 Library...
  • Page 117 3. Decide which type of addressing you want the library to use.  DHCP  —   T he library is issued an IP address by the DHCP server.  Static (highly recommended)  —   T he library uses a fixed IP address.  If you select static addressing, enter the following information: For this field... Enter... A valid IPv4 address. Address The subnet mask. The subnet mask must be a valid IPv4 address. Subnet A valid network gateway IPv4 address. Enter 0.0.0.0 for the Gateway if your  Gateway network does not use a gateway. 4. If you plan to use NTP to automatically set the library’s date and time,  you must enter a valid IP address for at least one DNS server used by  the NTP service (see Set the Date and Time on page 122).  To delete an already saved DNS setting, enter 0.0.0.0. Note: November 2016 User Guide—Spectra T950 Library...

  • Page 118: Configure Mail Users

    Configuring the Global System Settings 5. Click Save to change the IP addressing.  If you are connected to the library through the BlueScale web  Notes: interface and you change the addressing, the library’s IP  address changes as soon as you click Save. As a result, you  lose the connection to the library.  If you are using the operator panel, select any option on the  toolbar menu to leave the Network Settings screen. Configure Mail Users Overview The library can send email messages with system messages,  traces, and diagnostic results to selected recipients. These recipients can be  configured to receive messages automatically as they are generated by the  library, or on demand when traces are run, reports are generated, or the  libraryʹs configuration data is backed up. Recipients can also be configured  to receive AutoSupport messages.  The library must be connected to a network with Internet  Notes: access before you configure mail recipients.  You must configure the SMTP server used by the  autosupport@spectralogic.com mail user if you want to open an  AutoSupport ticket directly from the library (see  Chapter 11 – Configuring and Using AutoSupport,  beginning on page 330). This mail user is also used to send  the ASL and HHM files that the library generates to Spectra  Logic Technical Support when troubleshooting a problem. November 2016 User Guide—Spectra T950 Library...
  • Page 119 Enter an alphanumeric string to uniquely identify the library (for example, the  From name or location of the library).  Important: The string cannot contain spaces or non-alphanumeric characters (for example, the & or the @ symbols). Enter the IP address of your SMTP server in the SMTP IP Address field. Use the  SMTP IP Address standard IPv4 address format. November 2016 User Guide—Spectra T950 Library...

  • Page 120: Enable Email For The Auto Configuration Save File

     Do not select message types for the autosupport@spectralogic.com mail  recipient. This mail recipient is only used to receive AutoSupport ticket  requests or ASL and HHM files that are generated by the library. 5. Click Save. The screen refreshes to show the new or updated mail  recipient in the Recipients portion of the Mail Recipient screen  (Figure 62 on page 119). 6. Repeat Step 2 on page 119 through Step 5 on this page to configure or  modify additional email recipients. 7. If desired, select Send Test next to the newly added mail recipient to  send a test email. 8. Click Previous to return to the System Setup screen. Enable Email for the Auto Configuration Save File Overview Having a current backup of the library‘s metadata (the library  partition configuration, the MLM and DLM databases, and any BlueScale  encryption keys) is an essential component of any disaster recovery plan.  For more information about protecting the library metadata, see Back Up  and Protect the Library Metadata on page 505. In the event that you need to restore the library configuration, you can use  either the automatically saved configuration backup file from the LCM or  the emailed copy (see Restore From an Auto Configuration Save File on  page 385). November 2016 User Guide—Spectra T950 Library...
  • Page 121 (see Configure Mail Users on page 118). Configure Automatic Email Option Use the following steps to configure  the automatic email option for the Auto Configuration Save backup file. Access the System Setup screen (see Accessing the System Setup Screen  on page 104). 2. Click Edit next to Auto Configuration Save in the Other Settings pane.  The Automatic Configuration Save Setup screen displays. Figure 63 The Automatic Configuration Save Setup screen. 3. Select the Email Configuration check box, and then use the drop‐down  list to select the desired recipient from the list of previously configured  mail recipients. Do not use the default autosupport@spectralogic.com email  Note: recipient. Spectra Logic does not save emailed configuration files. November 2016 User Guide—Spectra T950 Library...

  • Page 122: Set The Date And Time

    If not already displayed, the Date and Time screen refreshes to show options  and Date Settings for configuring a Network Time Protocol (NTP) server. (NTP) Figure 64 Configure the settings for using NTP. 1. Enter the NTP Hostname for the NTP server you want to use. Do not include  !@#$^&*()> and <  in the NTP hostname (for information about NTP, see  http://support.ntp.org/bin/view/Main/WebHome). 2. Select the Time Zone you want to use (typically the one corresponding to the  location of the library). 3. Click Save. As soon as you click Save, the library reboots to start using the  new settings. Notes:  Because the NTP server is addressed using a hostname instead of an IP  address, you must configure at least one DNS server before you can use NTP  (see Configure Network Settings on page 116).  After you configure NTP, it can take up to an hour for the time to synchronize  with the NTP server. November 2016 User Guide—Spectra T950 Library...

  • Page 123: Configuring Optional Library Settings

    ONFIGURING PTIONAL IBRARY ETTINGS This section describes optional configuration settings that you may select  to use for your library and operating environment. Install a Security Certificate and Authentication Key If you enabled SSL (see Enable SSL on page 113), use the following steps to  obtain and install a security certificate and authentication key. 1. Obtain a Security Certificate and Authentication Key. Note: The authentication key must not be encrypted.  If you want to... Then... Create your own  1. Request a security certificate and the authentication key from your signing  security certificate  authority or generate one yourself. 2. Save the security certificate file (ssl.crt) and the authentication key (ssl.key)  in the root folder of a USB device. Connect the USB device to a port on the LCM (see Figure 15 and Figure 16 on  page 43) or the T950B front panel and wait for the device to mount. November 2016 User Guide—Spectra T950 Library...
  • Page 124 6. Click Next. The Utilities screen refreshes to show a list of the advanced  utilities.  7. Scroll through the list of advanced utilities and select the Load SSL Certificate and Key from USB utility. Figure 66 Use the Load SSL Certificate and Key from USB utility to load the security certificate onto the library. 8. Click Run Utility to copy the security certificate and authentication key  to the T950 library web server. November 2016 User Guide—Spectra T950 Library...

  • Page 125: Configure Routine Maintenance

    Configuring Optional Library Settings Configure Routine Maintenance Overview The Routine Maintenance option configures the library to  automatically reset (reboot) the LCM once a week. Using this option is not  required as part of normal library operation and should be left disabled.  You may be asked to enable this by Spectra Logic Technical Support in the  course of troubleshooting or problem resolution.  Do not enable this option unless specifically instructed to do so by Spectra Logic Important Technical Support. Enable the Routine Maintenance Option Use the following steps if Spectra  Logic Technical Support instructs you to enable the Routine Maintenance  option. Access the System Setup screen (see Accessing the System Setup Screen  on page 104).

  • Page 126: Enable And Configure Snmp

    SNMP settings. Note: Spectra Logic libraries implement SNMP Version 2. Network-Based Library Management If you are using a network‐based  library monitor/management application other than the library’s BlueScale  user interface, you may need to identify the library’s SNMP settings to the  application. These settings include the read, write, and broadcast  community strings.  Configure SNMP Use the following steps to enable and configure SNMP. Access the System Setup screen (see Accessing the System Setup Screen  on page 104) and scroll down to the Other Settings pane. 2. Select Enable SNMP Agent to enable SNMP in the library and click Save.  The System Setup screen refreshes to include an option for editing the  SNMP settings. The agent returns information contained in the library’s Management  Information Base (MIB) to the workstation used to manage the  network. The MIB defines what information is available from the  library over the network. Appendix B – SNMP MIB Listing, beginning  on page 517 provides a listing of the current MIB for the library. The MIB file is available for download from Spectra Logic at  http://support.spectralogic.com/python/tools/SL‐HW‐LIB‐T950‐ MIB.mi2. November 2016 User Guide—Spectra T950 Library...
  • Page 127 Chapter 4 — Configuring the Library Configuring Optional Library Settings 3. Click Edit next to SNMP Settings. The SNMP Settings screen displays. Figure 68 The SNMP Settings screen. November 2016 User Guide—Spectra T950 Library...

  • Page 128: Configure Controller Failover

    “OurCommunity, ” it answers to queries from OurCommunity but not from a community called “ourcommunity. ”  Click Delete to remove a setting. Trap Destinations Lists all the currently configured trap destinations (IP addresses) to which the  library sends SNMP traps. There are no default trap destinations configured.  Click Edit next to the setting you need to modify. The current settings display  in the corresponding Add/Update section of the screen. Click Save in the  corresponding Add/Update section of the screen after you make your  changes.  Click Delete to remove a setting. 5. Click Previous to return to the System Configuration screen. Configure Controller Failover Overview The library supports using two RIMs or F‐QIPs to provide a  redundant connection to the robotics. A single controller can be configured  as the failover controller for multiple partitions. See Controller Failover on  page 77 for information about how controller failover functions. November 2016 User Guide—Spectra T950 Library...
  • Page 129  If desired, you can configure multiple RIMs for the same  partition and export the same changer interface over them to  provide redundancy as long as your software can support  this.  The Controller Failover feature is not supported for any  F‐QIP that is connected to SCSI drives. The F‐QIP pair  configured for Controller Failover can only be used to  provide the robotic control path.  Controller failover is not supported on 4 Gb/second F‐QIPs.  If you have 4 Gb/second Fibre Channel F‐QIPs, the Failover  button des not display on the Controllers screen.  If you configure controller failover before you create storage  partitions, the secondary controller in the failover pair is not  available for use as the exporting controller for the partitions. User Privilege Requirements Only a user with superuser or administrator  privileges can configure controller failover. See Understanding User  Groups and Security on page 101 for information about the three types of  user groups and what types of privileges each has. Configure Controller Failover Use the following steps to enable and  configure controller failover. 1. Log into the library as a user with superuser or administrator  privileges. November 2016 User Guide—Spectra T950 Library...
  • Page 130 Figure 69 The Controllers screen before the failover controller is selected. 3. Identify the controller that you configured to provide the robotic  control path in a partition (see Select the Robotic Control Path on  page 194). This controller is the primary controller in the failover pair. If you have not yet configured partitions, identify two  Note: controllers (RIMs or F‐QIPs). Both controllers must be at the  same firmware version. If one is a RIM2, both must be RIM2s. 4. Click Failover next to the controller you want to be the primary  controller in the failover pair. The Controller Failover screen displays  with a list of the other RIMs or F‐QIPs in the library that can be used as  the failover partner.  The component identifiers for the RIMs show them as F‐QIPs.  Notes: See RIM and F‐QIP Identifiers on page 65 for more  information.  If you are configuring Failover for a RIM2, only other RIM2  controllers are listed as possible failover partners. Figure 70 The Controller Failover screen. November 2016 User Guide—Spectra T950 Library...
  • Page 131  To disable controller failover, select None. This is the default  Notes: setting.  When you select None or if you select a different controller as  the failover partner, the controller previously configured as  the failover partner is once again available for use in a  partition. 6. Click OK to complete the assignment. The Controllers screen redisplays  to show the two controllers configured as a failover pair. For example, in Figure 71 the RIM identified as FR2/DBA1/F‐QIP1 is  the primary controller in the failover pair and provides the robotic  control path for any partitions in which it is used. The RIM identified as  FR3/DBA1/F‐QIP1 is the secondary controller in the failover pair and  automatically takes over for the primary controller if it detects a  problem.  Primary controller Secondary controller Figure 71 The Controllers screen after configuring controller failover. To use the configured failover pair in a partition, select the controller  that is the primary controller (see Step 3 on page 130) as the exporting  controller (see Select the Robotic Control Path on page 194). November 2016 User Guide—Spectra T950 Library...

  • Page 132: Configure Emulation

    Spectra Logic Technical Support. ® StorNext versions 4.1.2 and later provide native support for Spectra tape libraries. Important However, if you are using an earlier version of StorNext, you must configure one or more storage partitions to emulate a Sun StorageTek L700 library. Support for using the STK L700 emulation mode with StorNext software requires BlueScale11.0 or...
  • Page 133  Select a preconfigured emulation from the Use preset drop‐down  list.   —   O R  —    Create a custom emulation, enter the Vendor and Model for the  library to be emulated. These fields are used in the string that the  library returns in response to a SCSI Inquiry command. Note: The default setting is SPECTRA PYTHON. 6. If you want the SCSI Read Element Status command response to  include Media Domain, Media Type, Drive Domain, and Drive Type,  select Include tape generation in Read Element Status. See the Spectra  Tape Libraries SCSI Developer’s Guide for more information. 7. Click Next. The Robotic Control Path screen displays listing the  controllers currently installed in the library. The Robotic Control Path screen is the beginning of a series of  configuration screens. The sequence of steps and screens matches those  described in Creating a Storage Partition on page 190. November 2016 User Guide—Spectra T950 Library...

  • Page 134: Configure Barcode Reporting

    In general, it is best to leave the library set to its defaults and make any reporting modifications on the software side if that is an option.  Never mix cartridges with checksummed and non-checksummed labels in the library. November 2016 User Guide—Spectra T950 Library...
  • Page 135 This rescan takes up to 45 minutes per frame to complete. 1. Log into the library as a user with superuser or administrator  privileges. 2. From the toolbar menu, select Maintenance > Tools. The Maintenance  Tools screen displays.  3. Select Utilities. The Utilities screen displays. November 2016 User Guide—Spectra T950 Library...
  • Page 136 For example, if the barcode is 1234567L2 and you configure the library to report  only the five left‐most characters, the library reports the barcode as 12345. Important: Be careful when specifying the number of left-most characters to report. You may end up with duplicate barcodes reported. For example, 12345XXXL2 and 12345ABCL3 are both reported as 12345. November 2016 User Guide—Spectra T950 Library...
  • Page 137 Are designed to a user’s specification. Custom labels can have up to  Spectra Certified data 16 characters including an optional checksum character. cartridges with custom barcode labels Must always either include or not include a checksum. When  Barcode labels purchased ordering labels, make sure that you always specify the same type of  from different vendors barcodes (always include or always do not include a checksum). Important: Never mix media with checksummed and non- checksummed labels in the library. November 2016 User Guide—Spectra T950 Library...
  • Page 138 Select checksummed behavior Ignore check‐sum barcodes Select Right or Left Report right‐hand characters Select the number of characters to report: (1 - 16) 8. Examine each barcode label you want to test and make a note of the  human‐readable text on each. 9. Import the cartridges into a storage partition, then view the partition  inventory, either on the BlueScale Inventory screen (see View the  Cartridge Inventory for a Location on page 258) or through your  storage management software.  If the reported barcode exactly matches the human‐readable text  you recorded, then the barcode includes a checksum character.  If the reported barcode is missing the right‐most character, then the  barcode does not include a checksum character. See Changing the Library’s Default Barcode Reporting Configuration  on page 135 to configure the barcode reporting to match your barcodes. November 2016 User Guide—Spectra T950 Library...

  • Page 139: Configure A Package Server

    Firmware on page 436. User Privilege Requirements Only a user with superuser or administrator  privileges can configure a package server in the BlueScale interface.  Configure a Package Server Use the following steps to configure, modify,  or delete a local package server. 1. Identify the server or servers you want to use for storing BlueScale  packages. Make sure that these servers can access the Internet and that  they are on the same network as the libraries you want to update. Note: Both Microsoft’s Internet Information Services (IIS) and the  Unix‐based Apache server work as package servers.  2. Log into the library as a user with superuser or administrator privileges. 3. Select Maintenance > Package Update. The Package Update screen  displays. Figure 74 The Package Update screen. November 2016 User Guide—Spectra T950 Library...
  • Page 140 Chapter 4 — Configuring the Library Configuring Optional Library Settings 4. Click Manage Package Servers. The Manage Package Servers screen  displays, and provides the following information for each currently  configured package server:  Server name — Name assigned to the server when it was added.  Server configuration settings — Includes the IP address of the  package server, the port, the IP address of the proxy server (if  configured), and the directory where BlueScale packages are stored.  Auto Download setting — Indicates whether Auto Download is  configured. If configured (See Add a package server on page 141),  the library checks the package server once a week for a library  update package and drive firmware package newer than what the  library is currently running. If a new package is available, the  library downloads it, generates a system message, and displays an  icon on the status bar to indicate the update is available (see Auto  Download Icon on page 87). To modify auto download options, see  Modify Auto Download Options on page 142.  Figure 75 The Manage Package Servers screen. November 2016 User Guide—Spectra T950 Library...
  • Page 141  If selected, the library checks the package server once a week for a library  update package and drive firmware package newer than what the library is  currently running. If a new package is available, the library downloads it,  generates a system message, and displays an icon on the status bar to indicate  the update availability.   If cleared, you must check for updates manually. 4. Click Save. The screen refreshes and adds the new server to the list of available  package servers. Note: If you specify the directory, make sure you include the full path to the  directory where the BlueScale packages are stored. Edit a package 1. Click Edit next to the server’s name and details. The Configure Package Server  server screen displays, with the appropriate fields completed.  2. Edit the server information as necessary. 3. Click Save. Delete a Click Delete next to the server’s name and details. package Important: There is no confirmation requested when you delete a package  server server. After you click Delete, the server is immediately removed from the list of  available package servers. However, the packages on the server are not deleted. November 2016 User Guide—Spectra T950 Library...

  • Page 142: Modify Auto Download Options

    Note: For additional information about BlueScale packages and how to  use them, see Updating the BlueScale Software and Library  Firmware on page 426. User Privilege Requirements Only a user with superuser or administrator  privileges can configure auto download options.  Configure Auto Download Options Use the following steps to configure or  modify auto download options. 1. Log into the library as a user with superuser or administrator  privileges. 2. Select Maintenance > Package Update. The Package Update screen  displays. Figure 77 The Package Update screen. November 2016 User Guide—Spectra T950 Library...

  • Page 143: Configure Rotation Manager

    3. Click Auto Download Options. The Auto Download Options screen  displays showing the current auto download settings. Figure 78 The Auto Download Options screen. 4. If you want to delay the notification about a new package, enter the  number of days to delay in the Delay Announcement field. 5. Enable or disable auto‐staging of component firmware by selecting or  clearing Auto-stage library component firmware. The library does not  apply the firmware until you initiate a library update. Enabling auto‐ staging decreases the time required to complete a library update. 6. Click Save to save the new settings. Configure Rotation Manager Overview If your site uses NetBackup™ Vault Manager or Symantec™  NetBackup, you can purchase the Rotation Manager option to simplify  identifying tapes moved off site. With Rotation Manager installed, the  library sends an email for each magazine that is exported (ejected) from the  library to a specified email recipient. The email includes the barcode  information for the magazine and an attachment that contains the barcode  information for the cartridges it contains. November 2016 User Guide—Spectra T950 Library...
  • Page 144 Configure Rotation Manager Use the following steps to configure the  Rotation Manager. 1. Log into the library as a user with superuser or administrator  privileges. 2. If necessary, obtain the activation key for Rotation Manager and enable  it as described in Enabling BlueScale Software Support, Options, and  Upgrades on page 106. 3. From the toolbar menu, select General > Import Export > Rotation Manager. The Rotation Manager Configuration screen displays. Figure 79 The Rotation Manager Configuration screen. 4. Symantec NetBackup is the only vendor supported by Rotation Manager  and is selected automatically. Note: NetBackup Vault Manager was acquired by Symantec and  continues to be supported by Rotation Manager even though it is  not listed on the Rotation Manager Configuration screen. November 2016 User Guide—Spectra T950 Library...

  • Page 145: Backing U P The Library Configuration

    The configuration is tied to the Hardware ID of the library and cannot be transferred to another library. Note: If the MLM database contains a large number of MLM and DLM  records, generating the Auto Configuration Save file can take  several minutes. Options The library provides two methods for backing up the configuration:  Automatic  —   S ee Use Automatic Backup of the Library Configuration  on page 146.  Manual  —   S ee Use Manual Backup of the Library Configuration on  page 146. If you have valid backups of the library’s configuration and MLM  database, you can use them to restore the library (see Restoring the Library  Configuration on page 384). See Back Up and Protect the Library Metadata on page 505 for additional  information about backing up the library’s configuration information, the  MLM database, the DLM database, and any BlueScale encryption keys. November 2016 User Guide—Spectra T950 Library...

  • Page 146: Use Automatic Backup Of The Library Configuration

    Database Backup File on page 318. For detailed information about configuring a mail recipient for the Auto  Configuration Save file and using it to restore the library, see:  Enable Email for the Auto Configuration Save File on page 120  Restore From an Auto Configuration Save File on page 385  Use Manual Backup of the Library Configuration Overview Whenever you make a configuration change to the library that  does not result in the library automatically generating a configuration  backup file (for example, you entered activation keys after the creation  date of the most current automatically generated backup file), you can  manually back up the library configuration as described in this section.   The Save Library Configuration utility described in this  Notes: section does not back up the MLM database or the DLM  database.  To back up the MLM and DLM databases, use the Save MLM  Database utility, as described in Back Up the MLM and DLM  Databases on page 316. After you create the backup, be sure  to verify it as described in Verify the Database Backup File on  page 318.  Backing up the library configuration also backs up any  BlueScale encryption keys that are stored in the library at the  time the file is created. November 2016 User Guide—Spectra T950 Library...
  • Page 147 Back Up the Library Configuration 1. Log into the library as a user with superuser or administrator  privileges. 2. If you want to save the configuration to a USB device, connect the  device to a USB port on the LCM or the front panel (T950B only) and  wait for the device to mount before continuing. The save library configuration to USB option is only available if  Note: you connect a USB device to the library before you access the  utilities screen (see Connect a USB Device to the Library on  page 179). 3. Select Maintenance > Tools > Utilities. The Utilities screen displays a  list of Basic Utilities. Figure 80 The Utilities screen. November 2016 User Guide—Spectra T950 Library...
  • Page 148 Note: Do not use the check boxes at the top of the screen. They act on  the Utility Results message, not the configuration file. Select... To... Save the library configuration file to the USB device connected to a USB port on  save library the LCM or front panel (T950B only). The backup file is stored in a folder called  configuration to SavedConfigs\<date-time>, where <date-time> is the time stamp for  when the backup was created. The folder contains multiple configuration files  with the format cnnnnnn.cfg, where n is a number between 0 and 9. Send the library configuration file as a zip file attached to an email addressed to  mail library configuration to a previously configured mail recipient (see Configure Mail Users on page 118). [mail recipient] Do not mail the file to autosupport@spectralogic.com unless Spectra Logic  Note: Technical Support specifically requested the file for troubleshooting. 6. Click Run Utility. After a brief delay, the Utility Results screen displays, showing that the  configuration file was either saved or sent. Confirm that the backup was successful, as described in Verify the  Configuration Backup. November 2016 User Guide—Spectra T950 Library...

  • Page 149: Verify The Configuration Backup

    You can zip the files in the folder and email the zip file to others  or make additional copies of the folder for safekeeping. 6. If the configuration files are not present, or if any of the files are 0 bytes  in size, repeat the backup process (Use Manual Backup of the Library  Configuration on page 146) using a different USB device. When Sent as an Email Attachment 1. Open the email and confirm that it contains a zip file attachment. 2. Open the zip file and confirm that it contains several configuration files  named using the format cnnnnnn.cfg, where n is a number between  0 and 9. Make sure the files are more than 0 bytes in size. 3. If the configuration files are present and are more than 0 bytes in size,  the backup was successful. Save the zip file attachment to a safe  location from which you can copy it to a USB device, if needed. Note: If desired, rename the zip file to indicate the date of the backup. 4. If the email attachment does not contain the configuration files or if one  or more of the files are 0 bytes in size, repeat the backup process (Use  Manual Backup of the Library Configuration on page 146) to send the  email again. Read Back Up and Protect the Library Metadata on page 505 for additional  information about backing up the library’s configuration information, the  MLM and DLM databases, and BlueScale encryption keys (this  information is collectively referred to as the library metadata). November 2016 User Guide—Spectra T950 Library...

  • Page 150: Etting The Camera Ip Address

    Subnet Mask Default Gateway 10.10.10.11 255.255.255.0 10.10.10.1 Note: In order to comply with EMC requirements, use a shielded  Ethernet cable to connect the camera to your network. Main or Drive Expansion Frame BlueScale Vision camera connector Media Expansion Frame BlueScale Vision camera connector Figure 82 Location of the camera Ethernet port. November 2016 User Guide—Spectra T950 Library...
  • Page 151  If you do not know the current IP address for the camera and  the default IP address does not work, see Discovering and  Setting the BlueScale Vision Camera IP Address on page 372. Figure 83 The white BlueScale Vision camera Figure 84 The black BlueScale Vision camera viewer start page. viewer start page. 4. Using Figure 83 and Figure 84, determine the type of BlueScale vision  camera you have, and use the appropriate section to configure the  camera.  If you have the white BlueScale vision camera, use Edit the Camera  IP Address ‐ White on page 152.  If you have the black BlueScale vision camera, use Set the Camera IP  Address ‐ Black on page 155. November 2016 User Guide—Spectra T950 Library...

  • Page 152: Edit The Camera Ip Address - White

    Setting the Camera IP Address Edit the Camera IP Address - White 1. On the start page, click Administration.  Figure 85 The white BlueScale Vision camera viewer start page. 2. Log in using administrator (all lower case, case‐sensitive) for the user  name; leave the password field blank, and click OK. 10.10.10.11 Figure 86 The Administration login screen. November 2016 User Guide—Spectra T950 Library...
  • Page 153 Chapter 4 — Configuring the Library Setting the Camera IP Address 3. On the System Settings screen, If desired, change the Camera Name to  something that helps you identify it in your environment. The default  device name for the camera is SLnnnnnn, where nnnnnn are the last 6  digits of the camera’s 12 digit hexadecimal MAC address. Figure 87 The BlueScale Vision System Settings screen. November 2016 User Guide—Spectra T950 Library...
  • Page 154 If you do not know the camera’s IP address, you must reset the camera to use DHCP addressing before you can connect to it. The reset process requires physically accessing the camera. Contact Spectra Logic Technical Support for assistance (see...

  • Page 155: Set The Camera Ip Address - Black

    3. On the System General Settings screen, enter the following information:  If desired, change the Host name for the camera so that you can  easily identify it. The default hostname is “BlueScale Vision”. This  name displays at the top of the screen. In general, a hostname  should not contain a space.  Select to Keep current date and time, Synchronize with computer time,  set the time manually, or set the time automatically by entering the  IP address or domain name for an NTP server. Figure 90 Enter a Host name and set the date if necessary. 4. Click Save. November 2016 User Guide—Spectra T950 Library...
  • Page 156 10.10.10.1  The Primary DNS address is required in order to use the  Notes: email alert or to access the camera by hostname.  The Secondary DNS is optional. If provided, it is used if the  Primary DNS is unavailable. Figure 91 If you select Use fixed IP address, configure the IP address for the camera. 7. Click Save. 8. After saving the new camera configuration verify the settings by  attempting to access the camera at the new IP address or hostname (see  Using a Web Browser on page 175). 9. If the library contains multiple cameras, repeat Step 1 on page 155  through Step 8 for each camera. Make a record of the IP address for  each camera and the frame in which each camera is located.  November 2016 User Guide—Spectra T950 Library...

  • Page 157: Chapter 5 - Operating The Library

    HAPTER Operating the Library This chapter describes the following procedures for day‐to‐day operation  of your library:  Topic Controlling the Library Power page 158 Power On the Library page 158 Power Off the Library page 160 Monitoring Your Library page 162 Check and Respond to Messages page 163 Use Performance Metrics page 166 View Robot Utilization Information page 169 View Drive Status Information page 170 View a Partition’s World Wide Name page 173 Use the BlueScale Vision Camera page 174 Using a USB Device page 178 Continuing Backups While Using a USB  page 178 Device Connect a USB Device to the Library page 179 Controlling the Interior Lights page 180...

  • Page 158: Controlling The Library Power

    Power Specifications on page 537 additional requirements). Primary and secondary Primary and secondary AC breaker switches AC inputs Figure 92 Connect the AC inputs and set the breaker switches to the on position (dual AC module shown). November 2016 User Guide—Spectra T950 Library...
  • Page 159 Figure 93 Press and hold the front panel power button. 2. Wait while the library completes its power‐on sequence. After the  library completes its power‐on sequence, the Library Initialization  screen displays (see Figure 49 on page 93). This screen lists the required  initialization steps and current status of the library’s major components  (Robotics, RCM, and LCM). Text boxes provide descriptions about the  currently active tasks. 3. After initialization is complete, the BlueScale login screen displays (see  Log Into the User Interface on page 93). If the library cannot complete the initialization process, it  Note: generates system messages and enters maintenance mode.  Contact Spectra Logic Technical Support for assistance. Use the Automatic Power-Up After Power Failure Feature The Automatic Power‐Up After Power Failure feature lets you configure  the library to power on without user intervention after a power failure.  The Automatic Power‐Up After Power Failure feature must  Notes: be enabled on the System Setup screen (see Enable  Automatic Power‐Up After Power Failure on page 112).   The library does not automatically power on if it was powered  off using the front panel power button or the Soft Power feature. November 2016 User Guide—Spectra T950 Library...

  • Page 160: Power Off The Library

    To power off the library, press and hold the front panel power button for  approximately 5 seconds (the button’s LED starts flashing). The library  begins its power‐off sequence, which allows the BlueScale software and  components to shut down gracefully. Use the Soft Power Feature The Soft Power feature disables the physical power button on the library  front panel and enables the soft power button on the General Status screen.  Using the Soft Power feature gives users with superuser privileges  exclusive control over powering the library off; other types of users cannot  power off the library, either by using the physical power button on the  library front panel or the Soft Power button on the General Status screen.   The Soft Power feature is only available from the library’s  Notes: front panel touch screen interface; it is not available through  the BlueScale web interface (RLC).  When you click the Soft Power button, you must respond to a  confirmation message before the library is powered off.  The Soft Power feature must be enabled on the System Setup  screen before you can use it (see Enable Soft Power on  page 113).   The feature can only be enabled or disabled by a superuser. Follow these steps to power off the library using the Soft Power feature. Log into the library as a user with superuser privileges (see Log Into the  User Interface on page 93). 2. From the toolbar, access the General Status screen.  November 2016 User Guide—Spectra T950 Library...
  • Page 161 Controlling the Library Power 3. Using the stylus, touch the blue power button on the picture of the  library.  Soft power button Figure 94 The Soft Power button on the General Status screen. When the cursor comes near the button, it changes to a pointing finger,  as shown in Figure 94.  4. When you touch the button, the Soft Power Shutdown confirmation  screen displays after a brief delay. Click Continue to power off the  library Figure 95 The Soft Power Shutdown confirmation screen. November 2016 User Guide—Spectra T950 Library...

  • Page 162: Monitoring Your Library

    Media Lifecycle The usage and health of MLM‐enabled  Chapter 9 – Configuring and Using  Management media in the library. Media Lifecycle Management,  (MLM) beginning on page 276 MLM also provides limited  Note: health information about media that is  not MLM‐enabled. Drive Lifecycle The usage and health of the LTO drives  Chapter 10 – Using Drive Lifecycle  in the library. Management, beginning on page 322 Management (DLM) The health of key library components.  Using BlueScale Hardware Health  Hardware Health Monitoring Monitoring on page 358 User Privilege Requirements All users can view system messages, view  performance metrics, and use the BlueScale Vision camera. The user  privileges required to use the other monitoring tools depend on the tool.  November 2016 User Guide—Spectra T950 Library...

  • Page 163: Check And Respond To Messages

    Chapter 5 — Operating the Library Monitoring Your Library Check and Respond to Messages Check the library’s system messages regularly. These messages provide  important information about the library, its operation, and any library  problems. Reviewing the messages is the first step in troubleshooting.  Note: When you configure mail users, you can specify which types of  system messages the library automatically emails to each mail  user. See Configure Mail Users on page 118 for detailed  information. Use the BlueScale User Interface Use the following steps to view BlueScale system messages through either  the operator panel or a web browser. 1. Log into the library. Select the System Status icon on the status bar (see Figure 44 on  page 89). The System Messages screen displays. Figure 96 The System Messages screen. November 2016 User Guide—Spectra T950 Library...
  • Page 164 Example: QuickScan did not complete,  but will retry. The library operation is impaired and  Determine the cause of the error  Error requires user intervention. and take remedial steps. Example: QuickScan did not complete,  and there is a tape stuck in a drive as a  result. The library experienced an event that  Examine any additional  Fatal Error prevents it from continuing operations. information in the message and  take the required remedial steps. Example: The robot is not responding. 3. Read the message(s), and follow any recommended steps. Note: Some error messages are followed by a series of errors that  provide additional information. To understand the sequence of  events, scroll back to view the first error message that was  produced, then read the others for clarification. If you need assistance, contact Spectra Logic Technical Support (see  Contacting Spectra Logic on page 7). 4. When you are finished reading the messages and complete the  appropriate actions, you can select and delete individual messages or  you can delete all of the messages. November 2016 User Guide—Spectra T950 Library...
  • Page 165 This library system message severity... Corresponds to this Syslog priority... Informational 6 (Informational) Warning 4 (Warning) Error 3 (Error) Fatal Error 2 (Critical) library name The name of the library, if configured. If the library name is not configured, this  value is set to “UnknownLibrary.” Refer to Library Name on page 111 for information about setting the library  name. Indicates the ID number of the process that was being performed by the  library’s BlueScale software when the system message was posted. This ID  number is for internal use only. message number Indicates the order in which the Syslog server received the messages. The counter  increments each time a message is received, beginning at zero. The counter can be  used to determine whether all messages are arriving at the Syslog server. message text Shows the actual message posted by the library. Each system message posted by  the library generates two Syslog messages; one for the message text and one for  the remedy text. The two messages have the same message number, which is  included at the beginning of the message. November 2016 User Guide—Spectra T950 Library...

  • Page 166: Use Performance Metrics

     Total Library  —   T he consolidated statistics for all the drives in the  library.  Partition n  —   T he statistics for the drives in the specified partition.  Drive n  —   T he statistics for a specific drive. 3. Select either Drive Write Performance or Drive Read Performance from the  Metric drop‐down menu. Note: If you enabled or disabled the Drive Performance Monitor  option when a drive contained a cartridge, the drive is reported  as empty on the Drive Performance screens. November 2016 User Guide—Spectra T950 Library...
  • Page 167 4. Click Go. A screen showing the selected metric displays. Figure 97 The Drive Performance Monitor screen (Write Performance for the Total Library shown). 5. Alternatively, you can view the Drive Performance metrics by selecting  Configuration > Drives (or DLM) and then clicking Drive Performance. Note: The Drive Performance button is not present if Drive Performance  Monitoring is not enabled (see Enable Drive Performance  Monitoring on page 112). Figure 98 The Drives screen. November 2016 User Guide—Spectra T950 Library...
  • Page 168  Power Consumption (kWh)  Power Consumption (kWh/Ft  Power Consumption (kWh/Ft  Power Consumption (kWh/TB) 3. Click Go. A screen showing the selected metric displays. Figure 99 The Power Consumption metrics screen. View Storage Density Statistics The Storage Density metrics let you monitor the amount of data your  library is capable of storing based on the number of data cartridges  currently stored in the library. Use the following steps to view the storage density data for the library. 1. Select General > Metrics from the toolbar menu. The screen for the last  metric you viewed displays. 2. Select Storage Density from the Metric pull‐down menu. 3. Select the media type and the unit of measure for the density values. November 2016 User Guide—Spectra T950 Library...

  • Page 169: View Robot Utilization Information

    Monitoring Your Library 4. Click Go. The Storage Density screen showing the selected metrics  displays. Figure 100 The Storage Density metrics screen. View Robot Utilization Information The Robot Utilization by Hour metric lets you monitor the percentage of  each hour that the library’s robotics are actively operating over the last 24  hours. The data is updated every hour while the library is powered on.  The Robot Utilization by Hour metric can include up to 24 data points,  one for each hour that data was collected over a 24‐hour period. The  first time period begins one full hour after the library is powered on.  Data collected during the first partial hour following power‐on is  discarded as invalid data.   The data is stored in volatile memory and is not retained when the  library is powered off. Use the following steps to view the robot utilization information. 1. Select General > General Status from the toolbar menu. The General  Status screen displays.  2. Click Robotics to display the Robotics Status screen. November 2016 User Guide—Spectra T950 Library...

  • Page 170: View Drive Status Information

    Chapter 5 — Operating the Library Monitoring Your Library 3. Select the Usage tab to display the Robot Utilization by Hour metric. Figure 101 The Robotics Status screen. View Drive Status Information The drive status icon on the General Status screen indicates the overall  status of the library’s drives. If the status icon indicates that a drive is  experiencing a problem, view the Drive and Drive Details screens for  detailed information about a specific drive.  The Drive Details screen includes the drive firmware version and the  manufacturer’s serial number, as well as more detailed status information.  From the Drive Details screen you can access the Drive Lifecycle  Management (DLM) report for the drive. See Chapter 10 – Using Drive  Lifecycle Management, beginning on page 322 for detailed information  about DLM. November 2016 User Guide—Spectra T950 Library...
  • Page 171 1. Log into the library as a user with administrator or superuser  privileges. 2. Select Configuration > DLM (or Drives if DLM is not enabled) to display  the Drives screen. This screen lists all of the drives in the library, along  with basic information about each drive and the available operations  for each drive. Note: The operations available for each drive depend on how you are  accessing the BlueScale user interface and whether or not:  DLM is enabled  The drive is configured in a partition  Auto Drive Clean is enabled for the partition Figure 102 The Drives screen. 3. Click Detail next to the drive for which you want to view detailed  information. The Drive Details screen displays. Figure 103 The Drive Details screen. November 2016 User Guide—Spectra T950 Library...
  • Page 172 Clean This field is only present when a cleaning partition is associated with  Note: the storage partition containing the drive. Shows the state of the drive’s front panel status LED (see Interpreting the Status  LED Status LED Information on page 410). Shows the code displayed on the drive’s single‐character display (SCD) or  Display Character (SCD) or Display multi‐character display (MCD) (see Interpreting the SCD and MCD Codes on  page 410). Message (MCD) Cartridge Status Indicates whether the drive is configured to compress data as it is written and  whether the drive contains a cartridge. Note: No tape motion indicates either that the drive is empty or, if the drive  contains a cartridge, that the tape is not moving. 4. From the Drive Details screen click DLM to access the Drive Lifecycle  Management (DLM) report for the drive (see Viewing and Saving a  Detailed Drive Health Report on page 326).  5. Use the information on the Drive Details screen and the DLM report to  troubleshoot drive problems (see Troubleshooting Drives on page 406).  If the drive is in an error state, contact Spectra Logic Technical Support  (see Contacting Spectra Logic on page 7). November 2016 User Guide—Spectra T950 Library...

  • Page 173: View A Partition's World Wide Name

    Monitoring Your Library View a Partition’s World Wide Name When monitoring connections to multiple libraries through a Fibre  Channel switch, knowing the World Wide Name (WWN) for a storage  partition is useful for identifying a particular library. Note: From the Fibre Channel switch, each storage partition defined in  the library appears as an independent library connected to the  Fibre Channel arbitrated loop or fabric. To view the WWN for each storage partition configured in the library, select  Configuration > Partitions. The Shared Library Services screen displays. If multiple drives are configured as exporting controllers in a  Note: partition there are multiple WWNs for the partition. Click  Summary to display the Partition Settings screen, which lists all  of the WWNs. Figure 104 The WWN assigned to the partition. See World Wide Names for Fibre Channel Partitions on page 70 for  detailed information about the partition’s WWN. November 2016 User Guide—Spectra T950 Library...

  • Page 174: Use The Bluescale Vision Camera

    BlueScale Vision camera connector Media Expansion Frame BlueScale Vision camera connector Figure 105 Location of the camera Ethernet port. 2. Connect to the BlueScale Vision viewer.  Using the Camera Icon a. Using a remote connection, log into the library’s BlueScale web  interface using a web browser. Note: The software included with the black camera requires  ActiveX to view the streaming video and controls. You  must use Internet Explorer or see Streaming video and  camera controls do not work for the library camera on  page 358 for alternate solutions. November 2016 User Guide—Spectra T950 Library...
  • Page 175 Determine the IP address of the camera you want to use (see  Setting the Camera IP Address on page 150 and Discovering and  Setting the BlueScale Vision Camera IP Address on page 372). b. Enter the camera’s IP address in your browser’s address field. Note: The software included with the black camera requires  ActiveX to view the streaming video and controls. You  must use Internet Explorer or see Streaming video and  camera controls do not work for the library camera on  page 358 for alternate solutions. 3. The start page for the BlueScale Vision viewer opens. Figure 107 The white BlueScale Vision camera Figure 108 The black BlueScale Vision camera viewer start page. viewer start page. November 2016 User Guide—Spectra T950 Library...
  • Page 176 Select View Video on the start page to see the camera’s view of the library’s  interior. Figure 109 The interior of the library as viewed by the BlueScale Vision camera. The buttons on the screen let you control the motion of the camera lens. There may be a short delay after you click on the icon for the  Note: desired motion. Wait a couple of seconds for the camera to  respond instead of clicking again. Button Function Moves the camera lens through the Preset positions in the  sequence defined by the Camera Administrator. Pan the camera lens from left to right. Move the camera lens to the Motion Detection Preset position. Point the camera lens to the position corresponding to the arrow  on the button.  Read the BlueScale Vision Camera User Guide for detailed information about  configuring and using the BlueScale Vision camera. This guide also  describes installing and using the camera’s Viewing/Recording Utility. November 2016 User Guide—Spectra T950 Library...
  • Page 177 Figure 110 The interior of the library as viewed by the BlueScale Vision camera. The buttons on the screen let you control the viewing area. The following  table describes the most commonly used buttons. There may be a short delay after you click on the icon for the  Note: desired change. Wait a couple of seconds for the camera to  respond instead of clicking again. Button Function Moves the camera view of a zoomed image in the direction  corresponding to the arrow on the button. These button only operate  after the camera view is zoomed in. Click the home button in the  center of the position arrows to return to the default view. Zooms in and out. Click the home button, in the center of the  position arrows, to return to the default view. Captures and saves still images. The captured images are  displayed in a pop‐up window. Starts recording a video clip to your computer in MP4 file format.  Ends recording. Read the Vivotek FD8361 Fixed Dome Network Camera User’s Manual for  detailed information about the remaining buttons and configuring and  using the BlueScale Vision camera. November 2016 User Guide—Spectra T950 Library...

  • Page 178: Using Ausb Device

    After connecting a USB device, allow time for the device to mount before Important continuing. Do not leave a USB device plugged into the library control module indefinitely, Important unless specifically directed to do so by Spectra Logic Technical Support. One Spectra Logic USB device is shipped with the library, but most types  of USB devices work.  The library only recognizes FAT-formatted, not NTFS-formatted, USB devices. Important If you are unable to access a USB device from the library, remove it and use a different one.

  • Page 179: Connect A Usb Device To The Library

    Use the following steps to connect a USB device to the library. 1. Locate the USB port you want to use on the T950B operator panel or LCM. 2. Plug the USB device into the USB port and allow time for the device to  mount. USB port Figure 111 Location of the USB port on the Spectra PC. USB ports Figure 112 Location of the USB ports on the Spectra LS. November 2016 User Guide—Spectra T950 Library...

  • Page 180: Controlling The Interior Lights

    1. Log into the library with superuser or administrator privileges. 2. From the toolbar menu, select Maintenance > Tools to display the  Maintenance Tools screen.  Figure 113 The Maintenance Tools screen. 3. Select Utilities. The Utilities screen displays. 4. Scroll down and select Turn Interior Lights Off. The Utilities screen  refreshes to show a description of the Turn Interior Lights Off utility. Figure 114 The Utilities screen. 5. Select Run Utility to turn off the LED light panels in the library. 6. To turn the interior lights on again, repeat Step 1 through Step 5, using  the Turn Interior Lights On utility. November 2016 User Guide—Spectra T950 Library...

  • Page 181: Chapter 6 - Configuring And Managing Partitions

    HAPTER Configuring and Managing Partitions This chapter describes how to use the BlueScale partition wizard to  configure and manage partitions in the library. Topic Partition Configuration Overview page 182 Partition Types and Requirements page 182 Preparing to Configure Partitions page 185 Creating a Cleaning Partition page 187 Define the Initial Cleaning Partition Settings page 188 Configure the Chambers for the Partition page 189 Creating a Storage Partition page 190 Define the Initial Storage Partition Settings page 190 Select the Robotic Control Path page 194 Assign Global Spare Drives page 195 Allocate Chambers and Drives page 197 Enable and Configure MLM PreScan and  page 199 PostScan Select the Encryption Mode page 202 Configure the Drive Fibre Channel Addressing page 205 Specify the Partition Users page 205 Configure the Robotic Path Visibility page 206 Configure Drive Visibility page 207...

  • Page 182: Partition Configuration Overview

    The following information applies to both cleaning and storage partitions. Chamber availability When a partition is created, the library  automatically makes any licensed chambers that are not already  configured for use in another partition available for use in the new  partition. If all of the licensed chambers in your library are already  assigned to existing partitions, you must modify one or more partitions to  make chambers available for creating a new partition (see Modifying an  Existing Partition on page 214). You may also be able to license more  chambers, replace a DBA with a TBA or shelves, or add another frame to  the library (see Hardware Expansion and Upgrades on page 529). Background operations You cannot create or modify a partition if the  library is actively running a Media Auto Discovery, PreScan, or PostScan  operation or if the library is performing certain other background  processes (for example, importing or exporting magazines using the bulk  TAP or updating drive firmware using the Update Drive Firmware  wizard).  If you do not want to wait for a Media Auto Discovery, PreScan, or  PostScan operation to complete, you can stop the Media Auto Discovery or  PreScan operation or pause the PostScan operation. For other background  operations, wait for the process to complete.  To stop Media Auto Discovery or PreScan, click Stop Discovery on the  Media Lifecycle Management Tools screen (see Stop the Discovery  Process on page 298).  To pause PostScan for one hour, click Pause PostScan on the Media  Lifecycle Management Tools screen (see Pause the PostScan Process on  page 307). November 2016 User Guide—Spectra T950 Library...
  • Page 183  Cleaning partitions do not require an SLS activation key and  Notes: do not count toward the partition maximum.  The more partitions in a library, the longer each move can  take. If move requests can be sent to several partitions at  once, you may need to increase the timeout setting in your  storage management software.  The maximum number of exporters supported by the library is six. If  desired, you can configure multiple exporting controllers of similar  type (RIMs and F‐QIPs, or drives) to a single partition and use your  host software to export the same changer interface over the controllers  to provide redundancy.  Six drive exporters can be used for six different partitions, or  Notes: multiple exporters can be configured in the same partition,  reducing the maximum number of partitions.  A single RIM or F‐QIP can export up to eight partitions, but  still only count as one exporter; a single RIM2 can export up  to 16 partitions, but still only count as one exporter.  The library requires, at a minimum, one storage partition to be  configured before you can use the library. Each storage partition must  have a minimum of one chamber assigned to the storage pool. Each  storage partition must also have at least one drive assigned to it. November 2016 User Guide—Spectra T950 Library...
  • Page 184 Configuring and Using Cleaning Partitions and Auto Drive Clean  Cleaning partitions do not count against the partition maximum.  A cleaning partition can be shared by multiple storage partitions as  long as the cleaning cartridges are compatible with the drive types in  each storage partition.  Cleaning partitions use chambers that are not licensed with a Capacity  On Demand (CoD) key. If all of the chambers are licensed, a cleaning  partition uses any chambers that are not already assigned to another  partition.  Configuring a cleaning partition and assigning it to one or more storage  partitions automatically enables the Auto Drive Clean feature for those  storage partitions (see Creating a Cleaning Partition on page 187 and  Allocate Chambers and Drives on page 197).  The drives in the storage partitions with an associated cleaning  partition are cleaned automatically when a drive indicates that it needs  cleaning. In addition, you can use the BlueScale user interface to initiate  a manual cleaning. See Manually Cleaning a Drive on page 465.  The option to perform a manual cleaning operation using a cleaning  cartridge in a cleaning partition is only available for drives that are in  storage partitions associated with a cleaning partition. November 2016 User Guide—Spectra T950 Library...

  • Page 185: Preparing To Configure Partitions

    REPARING TO ONFIGURE ARTITIONS Before you begin configuring partitions, gather the information listed in  the following table. Each chamber holds a single magazine. Note: Component Description Media type Determine the type of media (for example, LTO or LTO Clean) to be used in the  partition. You can only select from media types that are compatible with the  drives already installed in the library. If there are multiple drive technologies  installed in the library, the media type you select determines the type of drive  that can be used in the partition. Selecting a “Clean” media type starts the  process of creating a cleaning partition for use with the specified media type. Only one media type can be used in each partition. Each media type has  Note: its own unique TeraPack magazine and TeraPack barcode. Cleaning partition: If you plan to use the Auto Drive Clean feature, determine the number of  number of chambers to be used for the cleaning partition. A cleaning partition can be  chambers shared by multiple storage partitions as long as the cleaning cartridges are  compatible with the drives in the storage partitions. See Configuring and Using  Cleaning Partitions and Auto Drive Clean on page 184 for information about  using cleaning partitions. November 2016 User Guide—Spectra T950 Library...
  • Page 186 Encryption mode Decide whether or not to encrypt data in the partition and what type of  encryption and encryption key management to use. The Encryption screen  does not display unless you are logged into the library as an encryption user  and either create one or more BlueScale encryption keys or configure a Spectra  SKLM server. See the Spectra Tape Libraries Encryption User Guide for details. Decide on the exporting controller (LTO‐5 or later generation tape drive, RIM,  Robotic control or F‐QIP) for the library’s robotics. path Notes:  If you plan to select both ports on the exporting controller, make sure that the  software used with the partition supports using multiple control paths and  that the ports are cabled correctly. Selecting both ports provides redundancy,  but requires software that supports two control paths to the robotics.  You can select multiple similar (RIMs and F‐QIPs, or drives) exporting  controllers, and export the same changer interface over them to provide  redundancy, as long as your storage management software can support this.  These multiple paths cannot be used at the same time.   The maximum number of exporters supported by the library is six.   Six drive exporters can be used for six different partitions, or multiple  exporters can be configured in the same partition, reducing the maximum  number of partitions.  A single RIM can export up to eight partitions, but still only count as one  exporter; a single RIM2 can export up to 16 partitions, but still only count  as one exporter. November 2016 User Guide—Spectra T950 Library...

  • Page 187: Creating A Cleaning Partition

    Fibre Channel drive identified by an address assigned to the drive when it connects to the Fibre  addressing Channel arbitrated loop, fabric, or SAN. If you do not use soft addressing, each  port uses the fixed Loop ID you set. The library does not support SCSI drives direct‐attached to a host. All  Note: SCSI drives attach through an F‐QIP (not a RIM) to the host. See Drive visibility  below. If a partition includes SCSI drives, decide whether the drives connected to each  Drive visibility F‐QIP are visible (accessible) to external hosts through one or both of the F‐QIP  Fibre Channel ports.  If you select both, make sure that the storage management software can  Note: handle server contention over drive use resulting from redundant paths to a  drive. REATING A LEANING ARTITION The following sections describe using the BlueScale partition wizard to  create a cleaning partition for your library. If you know that you want to  use Auto Drive Clean with a storage partition, it is easier to configure the  cleaning partition before you configure the storage partitions. If you  choose to create the storage partitions before you create the cleaning  partition, Auto Drive Clean is not enabled until you modify the storage  partitions to assign a cleaning partition to them.  Note: If you want to configure the storage partitions first, skip to  Creating a Storage Partition on page 190. November 2016 User Guide—Spectra T950 Library...

  • Page 188: Define The Initial Cleaning Partition Settings

    You then need to modify the storage partition to make chambers available for a cleaning partition. Figure 116 Select Manually create a partition. November 2016 User Guide—Spectra T950 Library...

  • Page 189: Configure The Chambers For The Partition

    Note: The default name for a cleaning partition is “Cleaning n”, where n is a  number. The partition names are listed alphabetically on many of the BlueScale  screens. If you want the cleaning partitions to be listed after the storage  partitions, precede the name with a “z” or “_”.  Media Type Select LTO Clean or TS11x0 Clean to create a cleaning partition. Configure the Chambers for the Partition 1. From the Name and Media Type screen, click Next. The Chambers and  Drives screen displays.  Figure 118 Specify the number of chambers for the cleaning partition. November 2016 User Guide—Spectra T950 Library...

  • Page 190: Creating A Storage Partition

    The drives you plan to use in the partition must be installed in the library before Important you start configuring the partition. Automatically Create a Partition Use the following steps to have the  BlueScale partition wizard automatically create a single storage partition  that uses all the chambers that are licensed by the CoD key and all installed  drives. The partition has a single chamber assigned to the entry/exit pool. 1. Log in as a user with superuser or administrator privileges. 2. From the toolbar menu, select Configuration > Partitions to display the  Shared Library Services screen. November 2016 User Guide—Spectra T950 Library...
  • Page 191  If you want to use Auto Drive Clean with the partition and  the library does not contain any chambers that are not  licensed by the CoD activation key, you need to modify the  partition after it is created to remove some of the chambers  assigned to it so that you can create a cleaning partition.  If you want to use the Global Spare option with the partition,  you need to modify the partition after it is created to  unassign one or more of the drives that were automatically  assigned to the partition and then reassign those drives as  Global Spares.  If you want to use encryption with the partition, you need to  modify the partition after it is created to enable encryption  (see the Spectra Tape Libraries Encryption User Guide).  If you plan to use the bulk TAP for importing and exporting  magazines, you may want to modify the partition after it is  created to reassign some of the chambers assigned to the  storage pool to provide additional chambers in the entry/exit  pool. Manually Create a Partition Use the following steps to use the partition  wizard to manually create a storage partition. 1. Log in as a user with superuser or administrator privileges. If you want  to configure encryption in the partition, log in as an encryption user  (see the Spectra Tape Libraries Encryption User Guide for more details). November 2016 User Guide—Spectra T950 Library...
  • Page 192 Figure 119 Click New on the Shared Library Services screen to begin creating the storage partition.  If the library does not currently have any partitions configured,  select Manually create a partition and click New to display the Name  and Media Type screen. Figure 120 Select Manually create a partition on the Shared Library Services screen when there are no partitions. November 2016 User Guide—Spectra T950 Library...
  • Page 193 Figure 121 Enter a name for the partition and select the media type. For this field... Do the following... Name Enter a unique, descriptive name to identify the partition. Names can be any  length and can include @ ‐ _ /. and the space character. Partition names over 32  characters causes a scroll bar to display on some screens and are not  recommended. The default name for a storage partition is “Partition n”, where n is a number. Note: In many of the BlueScale screens, the partitions are listed alphabetically.  Keep this in mind when naming your partitions. Media Type Select LTO to create a storage partition that uses LTO drives and media. Select TS11x0 to create a storage partition that uses TS11x0 technology drives and  media. Note: If your library contains a different drive technology, select the media  type that corresponds to that drive technology. November 2016 User Guide—Spectra T950 Library...

  • Page 194: Select The Robotic Control Path

    RIM and F‐QIP Identifiers on page 65 for additional  information about the RIM identifier.  Using an LTO‐5 or later generation tape drive for the robotic  control path is supported in BlueScale12.6.3 and later.  A TS11x0 technology drive cannot provide the robotic  control path. TS11x0 technology partitions must use a RIM.  You can select multiple similar exporting controllers (F‐QIPs  and RIMs, or drives), and export the same changer interface  over them to provide redundancy, as long as your storage  management software can support this. You cannot use  multiple paths at the same time.   If a partition uses multiple exporting controllers, the  partition cannot use QuickScan.  The maximum number of exporters supported by the library  is six.   Six drive exporters can be used for six different partitions,  or multiple exporters can be configured in the same  partition, reducing the maximum number of partitions.  A single RIM can export up to eight partitions, but still  only count as one exporter; a single RIM2 can export up to  16 partitions, but still only count as one exporter.  The library does not support selecting drives and a RIM or F‐ QIP to export the partition.   Partitions with greater than 930 slots should use a RIM or  F‐QIP for the robotic control path. November 2016 User Guide—Spectra T950 Library...

  • Page 195: Assign Global Spare Drives

    Global Spare to the partition because all of the drives in a partition with a Global Spare must match the technology generation of the Global Spare. Assign Global Spare Drives The Global Spare option lets you remotely substitute a working drive for a  failed one using a spare drive in the library. Having a Global Spare drive in  the library lets you continue your backup operations and replace the failed  drive the next time you are physically present at the library. See Using a  Global Spare Drive on page 396 for instructions on how to use the Global  Spare drive in place of a failed drive.  Requirements Before you can configure the Global Spare option, the  following requirements must be met: November 2016 User Guide—Spectra T950 Library...
  • Page 196 Global Spares, including drives already selected as controllers.  Although a Global Spare drive can be shared by multiple partitions, the  drive can only be used by one partition at a time. To ensure that each  partition has access to a Global Spare when needed, configure one or  more dedicated Global Spare drives for each partition.  If drives of the required type are already installed, you can configure a  drive as a Global Spare as part of the partition configuration process. If  you do not currently have a drive that can be used as a Global Spare  installed in the library, but install one later, you can edit the partition to  configure Global Spares. PostScan Requirements If you plan to use one of the MLM PostScan  features that requires a Global Spare drive, you must configure at least one  Global Spare drive for the partition. Keep in mind that when the PostScan process starts, it “owns” the Global  Spare drive it is using until all of the cartridges in the PostScan queue are  processed (unless you pause the PostScan operation as described in Pause  the PostScan Process on page 307). If a shared Global Spare drive is being  used for PostScan it is not available for use as a spare. Configuring one or  more dedicated Global Spare drives for each partition that uses PostScan is  highly recommended. Note: See Using PostScan on page 299 for information about the  PostScan feature. Configuration Process Use the following steps to configure one or more  Global Spare drives for the partition.  1. From the Robotic Control Path screen, click Next. The Spare Drives  screen lists the drives that are available for use as Global Spares.  November 2016 User Guide—Spectra T950 Library...

  • Page 197: Allocate Chambers And Drives

    Figure 123 Select the drives you want to use as Global Spares. Allocate Chambers and Drives 1. From the Spare Drives screen, click Next. The Chambers and Drives  screen displays. Figure 124 Enter the number of chambers for the storage and entry/exit pools and select the cleaning partition to use. November 2016 User Guide—Spectra T950 Library...
  • Page 198 Important: If you plan to use MLM to monitor media health, Spectra Logic strongly recommends that you configure LTO-4 drives and later generation drives in separate partitions and that you do not routinely share LTO-4 media between LTO-4 drives and later generation drives. This ensures the accuracy of the LTO-4 media health data.

  • Page 199: Enable And Configure Mlm Prescan And Postscan

    LTO-7, Fibre Channel available available available available FA10 or later TS1140 Technology,  D3I3_524  3A07 or  3A07 or  460E or  see feature Fibre Channel or later later later later TS1150 Technology,  D3I4_470 460E or  460E or  460E or  see feature Fibre Channel or later later later later November 2016 User Guide—Spectra T950 Library...
  • Page 200 Figure 126 The Media Verification screen when the partition uses LTO-4 drives. the partition uses LTO-5 and later generation drives. 2. Enable and configure the PreScan and PostScan options for the  partition.  Selecting any of the PostScan triggers automatically enables  Notes: the selected PostScan option for the partition.  If you enable PostScan, the option for SKLM Encryption is  not available when you get to the Encryption screen.  The automatic PostScan operation configured on this screen  only verifies MLM‐enabled cartridges. If your partition uses  cartridges that are not MLM‐enabled, you must add them to  the PostScan queue manually (see Request a Manual  PostScan on page 305). November 2016 User Guide—Spectra T950 Library...
  • Page 201 Disabled  (cleared)  Verify After Time  —   A dd the cartridges in the partition to the  automatic PostScan queue after the specified number of days  pass since the last scan. Enter the number of days in the Days  field.  Verify After Write  —   A dd a cartridge to the automatic PostScan  queue each time data is written to it.  Verify After Read  —   A dd a cartridge to the automatic PostScan  queue each time data is read from it. Selecting any of these triggers automatically enables the  Note: selected PostScan option. November 2016 User Guide—Spectra T950 Library...

  • Page 202: Select The Encryption Mode

    If the storage partition is using an LTO‐5 or later generation drive or a  TS11x0 technology drive and you configured a Spectra SKLM server, you  can enable Spectra SKLM encryption key management for the partition. To use Spectra SKLM encryption key management with your library, all LTO-5 drives Important in the encrypted partition must use firmware version C7RC or later. LTO-6, LTO-7, and TS11x0 technology drives can use any firmware supported by the library.
  • Page 203 Chapter 6 — Configuring and Managing Partitions Creating a Storage Partition  KMIP encryption and Spectra SKLM encryption are not  compatible with PostScan. Do not enable PostScan for the  partition if you want to use KMIP encryption or Spectra  SKLM encryption.  BlueScale Encryption is not supported for partitions with  TS11x0 technology drives.   The encryption performed by encryption‐enabled drives is  not compatible with the encryption performed by an  encryption‐enabled F‐QIP.  Use the following steps to configure encryption in the partition: 1. From the Chambers and Drives screen, click Next. The Encryption  screen displays. Figure 127 The Encryption screen. November 2016 User Guide—Spectra T950 Library...
  • Page 204 Encryption:  F‐QIP‐attached, SCSI LTO‐2, LTO‐3, or LTO‐4 drives.  QIP-based All key management tasks are performed through the BlueScale user interface. Options:  Enable Compression  —   T urn on compression.  Enable Clear File at BOT  —   R eserve a portion of the media at the beginning  of the tape for unencrypted data. If you select this option, the tape headers are unencrypted so that any  compatible drive can read the header information on an encrypted tape.  BlueScale Turns on BlueScale Encryption key management for drive‐based encryption  Encryption:  using direct‐attached LTO‐4 and later generation drives. All key management  Drive-based tasks are performed through the BlueScale user interface. Note: If you have BlueScale Encryption Professional edition and multiple  encryption keys configured on the library, select the primary key for the  partition. This key is used when encrypting and decrypting data. Then, Select  none, one, or multiple additional keys to be associated with the partition for  decrypting data. A maximum of eight decryption keys can be assigned to one  partition. November 2016 User Guide—Spectra T950 Library...

  • Page 205: Configure The Drive Fibre Channel Addressing

    Figure 128 Select the type of addressing to be used by the Fibre Channel drives. 2. Select Soft Addressing or Hard Addressing for each of the drives listed.  The drives use soft addressing by default. A drive is assigned a soft  address when it connects to the Fibre Channel arbitrated loop or  fabric.  If you select Hard Addressing, enter a value between 0 and 125 in the  text field. This value is the Loop ID used by the drive when it  connects to the Fibre Channel arbitrated loop or fabric. The ID you  enter must be unique for every device in the loop or fabric. Specify the Partition Users 1. From the Fibre Channel Loop ID’s screen, click Next. The Partition  Users screen displays. Figure 129 Select which users can access the partition. November 2016 User Guide—Spectra T950 Library...

  • Page 206: Configure The Robotic Path Visibility

    Confirming and Saving the Partition Settings on page 211. Configure the Robotic Path Visibility Robotic path visibility determines whether one or both of the Fibre  Channel ports on the exporting controller provide the robotic control path  to the robotics. Use the following steps to configure the robotic path visibility. 1. From the Partition Users screen, click Next. The Robotic Path Visibility  screen displays. Figure 130 Select the port on the exporting controller that is used to communicate with the robotics. November 2016 User Guide—Spectra T950 Library...

  • Page 207: Configure Drive Visibility

     The WWPN of the Fibre Channel port on the exporting  controller is used as the WWN for the partition. See World  Wide Names for Fibre Channel Partitions on page 70 for  detailed information about the relationship between the  Fibre Channel port on the exporting controller and WWNs  for partitions. Configure Drive Visibility  This section is not applicable if your library does not use  Notes: F‐QIPs to provide connectivity for SCSI drives. Skip to  Configure the Port Addressing for the Controllers on  page 208.  The Fibre Channel ports on the F‐QIP have an any‐to‐any  relationship to the SCSI drives in the DBA. For each drive connected to the F‐QIP, identify the port(s) through which  the hosts communicate with the drive. 1. From the Robotic Path Visibility screen, click Next to display the Drive  Visibility screen. Figure 131 The Drive Visibility screen (F-QIP with SCSI drives). November 2016 User Guide—Spectra T950 Library...

  • Page 208: Configure The Port Addressing For The Controllers

     For best performance, split the drives between the two ports.  Export drives 1 and 2 out port A and drives 3 and 4 out port   If you previously configured the selected ports, click Skip Ports. Configure the Port Addressing for the Controllers For each F‐QIP or RIM in the partition, identify the port(s) through which  the hosts communicate with the components connected to the controller  (the robotics or drives). If the partition uses multiple F‐QIPs you encounter  two separate screens for configuring the port addressing:  The Exporting F‐QIP Configuration screen configures the port  addresses for the RIM or F‐QIP that you selected to provide the robotic  control path (see Select the Robotic Control Path on page 194). These  settings also apply to any drives connected to the exporting F‐QIP.  A separate F‐QIP Configuration screen configures the port addresses  for each F‐QIP used to provide connectivity for SCSI drives in the  partition. If you previously configured the F‐QIP settings for both the exporting  controller and any additional controllers in the partition and do not want  to make any changes, click Next on the F‐QIP Configuration screen to  proceed to Confirming and Saving the Partition Settings on page 211.  November 2016 User Guide—Spectra T950 Library...
  • Page 209 SCSI drives connected to another F-QIP. 2. Select one of the following combinations for the Address and Fibre Mode:  Use Soft Address and Fabric.  Use Soft Address and Auto-negotiate.  Use Loop ID and Loop. The Loop ID must be between 0 and 125.  Use Loop ID and Auto-negotiate. The Loop ID must be between 0 and  125. Note: If you select Loop as the Fibre Mode, the Fibre Channel switch to  which the RIM is connected may override your settings. November 2016 User Guide—Spectra T950 Library...
  • Page 210   —   A ND  —   exporting controller. You selected both ports on the Robotic  2. After you finish configuring the  Path Visibility screen and the Drive  second port, proceed to  Visibility screen, Confirming and Saving the    —   O R  —   Partition Settings on page 211.  You selected different ports on the  Robotics Visibility and Drive Visibility  screens, F‐QIP Some or all of the drives in the partition are  1. Repeat the configuration steps in  not connected to the exporting F‐QIP, this section to configure the ports  on the F‐QIP(s) used to provide  connectivity for the drives. 2. After you finish configuring the  remaining ports, proceed to  Confirming and Saving the  Partition Settings on page 211. November 2016 User Guide—Spectra T950 Library...

  • Page 211: Confirming And Saving The Partition Settings

    Figure 134 The Save Library Configuration screen. 2. Select whether you want to save the current library configuration.  Don’t Save Library Configuration  —   A  backup of the changed library  configuration is not saved.  Save Library Configuration To (highly recommended)  —   S aves a  backup of the library configuration to the selected destination.  Using this option is highly recommended to ensure that you can  easily restore the library configuration, if necessary. Select whether to save the library configuration file to a USB device  or to email it to an already‐configured mail recipient (see Configure  Mail Users on page 118). Do not use the default autosupport@spectralogic.com email  Note: recipient. Spectra Logic does not save emailed configuration files  unless they are specifically requested for troubleshooting. November 2016 User Guide—Spectra T950 Library...
  • Page 212 Global Spare and a cleaning partition. 4. Review the information on the screen and confirm that all settings are  correct for this partition’s configuration.  If the configuration information is correct, proceed to Step 5.  If the configuration information is not correct, do one of the  following:  Click Previous to move backward through the configuration  screens until you reach the settings that need correcting. Make  any necessary corrections, then click Next to move forward  through the screens and return to the Save Partition screen. Note: If the screen requiring the correction is toward the  beginning of the configuration process, it may be easiest  to click Cancel and repeat the entire configuration  process.  As you move backward through the configuration  screens, the values are reset to their default values. After  you reach the desired screen and make the necessary  changes, advance through the screens and re‐enter the  necessary information.  Click Cancel to configure the partition again from the beginning. November 2016 User Guide—Spectra T950 Library...
  • Page 213 Figure 137 The Shared Library Services showing a cleaning partition and storage partitions.  If you assigned a cleaning partition to the storage partition,  Notes: the partition icon changes as shown in Figure 137.  When you save the partition, the library automatically  generates a configuration backup file and saves it to the  memory card in the LCM. This backup file contains the  library configuration, the MLM and DLM databases, and any  BlueScale encryption keys that are currently stored in the  library.  If you configured the email option for the automatically  generated backup file, the library sends an email with the  backup file attached to the specified recipient (see Enable  Email for the Auto Configuration Save File on page 120). 6. To configure another storage partition, repeat the entire configuration  process, beginning with Creating a Storage Partition on page 190. To configure another cleaning partition, repeat the entire configuration  process, beginning with Creating a Cleaning Partition on page 187. November 2016 User Guide—Spectra T950 Library...

  • Page 214: Modifying An Existing Partition

     Create a New Cleaning or Storage Partition  —   I f you previously  created one or more partitions that use all of the licensed chambers in  the library, and now want to create and use a new partition, you need to  reduce the number of chambers assigned to an existing partition to  provide the chambers needed for the new partition. If you want to  create a storage partition, you may also need to install additional drives  or unassign drives that were previously assigned to other partitions.  Rename Partition  —   I f you want to rename the partition, you need to  modify it in the Name and Media Type screen.  Disable PreScan or Change the PostScan Settings  —   I f you want to  change the settings that you chose (to take advantage of a new Global  Spare drive, for example), you need to select a different setting in the  MLM Media Verification screen.  Enable or Disable Encryption  —   I f you need to modify encryption  settings for the partition, you need to log in as an encryption user and  make the necessary changes. November 2016 User Guide—Spectra T950 Library...
  • Page 215 Do not use the default autosupport@spectralogic.com email  recipient. Spectra Logic does not save emailed configuration files  unless they are specifically requested for troubleshooting. Modify a Partition Use the following steps to modify an existing partition.  You cannot modify a partition to change the exporter from a  Notes: QIP/RIM to a drive.  You cannot change the media type (and thus the drive type)  specified for the partition. 1. Log into the library as a user with superuser or administrator  privileges. 2. Select Maintenance > MLM to display the Media Lifecycle  Management Tools screen. If Media Auto Discovery, PreScan, or  PostScan is running (as indicated by the presence of a Stop Discovery or  Pause PostScan button, respectively), do the following:  Click Stop Discovery to temporarily stop Media Auto Discovery or  PreScan (see Figure 181 on page 298).  Click Pause PostScan to pause the PostScan for one hour (see  Figure 184 on page 307). November 2016 User Guide—Spectra T950 Library...
  • Page 216 Figure 138 Log into the Encryption feature if you need to change the encryption setting for the partition. a. Type the encryption user password, if one is set. Otherwise, leave  the password blank. b. Click OK to display the Encryption Configuration screen. After you  log into the encryption feature, you can modify the encryption  settings for the partition (see Select the Encryption Mode on  page 202). You can also configure encryption settings and manage  BlueScale encryption keys. See the Spectra Tape Libraries Encryption  User Guide for detailed information about enabling and configuring  encryption for a partition. 4. From the toolbar menu, select Configuration > Partitions to begin the  partition configuration process. The Shared Library Services screen  displays. Figure 139 The Shared Library Services screen. November 2016 User Guide—Spectra T950 Library...
  • Page 217 If you want to make changes or see all of the configuration settings  for the partition, click Edit. If you do not want to make any changes  to the partition, click Cancel to return to the Shared Library Services  screen.   If you click Edit from either the Partition Settings screen or the  Shared Library Services screen the Name and Media Type screen  displays.  Figure 141 The Name and Media Type screen  Figure 142 The Name and Media Type screen  for a cleaning partition. for a storage partition. November 2016 User Guide—Spectra T950 Library...

  • Page 218: Deleting A Partition

    After the partition is deleted, any magazines in the chambers that were assigned to Important the partition’s storage and entry/exit pools are not accessible until the chambers are assigned to another partition.  If the storage partition is configured to use Global Spares, edit the  partition and deselect all of the drives that are designated as Global  Spares for the partition.  If the storage partition is configured to use BlueScale encryption, make  sure that you export the BlueScale encryption key for any cartridges  that were in the partition (see the Spectra Tape Libraries Encryption User  Guide). The encryption key is required in order to access the data on the  cartridges at a later date.  If you plan to delete a cleaning partition, edit any storage partitions that  use the cleaning partition to unassociate the cleaning partition from the  storage partition. November 2016 User Guide—Spectra T950 Library...
  • Page 219 5. Select whether you want to save the current library configuration.  Don’t Save Library Configuration  —   A  backup of the changed library  configuration is not saved.  Save Library Configuration To (highly recommended)  —   S aves a  backup file of the changed library configuration to either a USB  device connected to the library or as an attachment to an email sent  to a previously configured recipient (see Configure Mail Users on  page 118). Using this option is highly recommended to ensure that  you can easily restore the library configuration if necessary. If you want to save the configuration to a USB device, connect it  Note: to a USB port on the LCM or the operator panel (T950B only) and  allow time for the device to mount before continuing. 6. Click Ok to confirm that you want to delete the partition or click Cancel  to return to the Shared Library Services screen. The screen refreshes. The deleted partition is no longer listed on the  Shared Library Services screen. November 2016 User Guide—Spectra T950 Library...

  • Page 220: Chapter 7 - Importing And Exporting Cartridges

    HAPTER Importing and Exporting Cartridges This chapter describes importing cartridges into and exporting cartridges  out of the library.   See Chapter 8 – Using the Cartridge Inventory, beginning on page 256  for information about moving cartridges from one location to another  in a partition.  See Chapter 9 – Configuring and Using Media Lifecycle Management,  beginning on page 276 for information about using MLM to manage  the cartridges in the library. Topic Preparing Cartridges for Use page 221 Cartridge Guidelines and Requirements page 221 Prepare the Cartridges for Use page 223 Import and Export Overview page 224 Requirements page 225 Restrictions page 225 Importing into a Storage or Cleaning Partition page 226 Import Requirements page 226 Prepare the Storage Partition or the Cleaning  page 229 Partition Import the Magazines page 230 Prepare the Entry/Exit Pool page 236 Exporting or Exchanging Magazines and  page 237 Cartridges Prepare for the Export or Exchange...

  • Page 221: Preparing Cartridges For Use

    TeraPack Magazines Data cartridges are stored in TeraPack magazines  while they are inside the library. Each TeraPack magazine holds either ten  LTO cartridges or nine TS11x0 technology cartridges. Similarly, the  cleaning cartridges used in a cleaning partition are stored in Maintenance  TeraPack magazines. Each maintenance magazine holds the same number  of cartridges as a data cartridge magazine. Barcode Labels To ensure that the library can properly maintain its media  inventory, make sure that all cartridges and magazines have unique  barcode labels. For your convenience, all Spectra Certified Media is  available pre‐labeled with sequential barcode labels. Optional custom  barcode sequences can be ordered, if desired.  Data Cartridges  —   T he library automatically notifies you whenever you  attempt to import unlabeled cartridges or cartridges whose labels  indicate that the media type or generation is not supported by the  partition.  TeraPack Magazines  —   B arcode labels are required on all magazines.  Maintenance TeraPack magazines are identified by Spectra‐unique  labels. For your convenience, the pre‐loaded magazines are labeled  with sequential barcode labels. Optional custom barcode sequences can  be ordered, if desired. November 2016 User Guide—Spectra T950 Library...
  • Page 222 If the cartridge is reformatted to use LTFS, the MLM data for the cartridge is lost. If the BlueScale software already moved the MLM data, the cartridge appears to be Important non-MLM enabled when loaded into a drive that is using down-level firmware. The MLM data is not updated. November 2016 User Guide—Spectra T950 Library...

  • Page 223: Prepare The Cartridges For Use

    Write-protect switch Figure 143 Attach barcode labels to cartridges and check write-protect switch setting (LTO cartridge shown.). 2. Depending on whether you plan to write data to a cartridge or restore  data from a cartridge, make sure the write‐protect switch on the  cartridge is set for the desired operation. Cleaning cartridges do not have a write‐protect switch. Note: If the switch... The cartridge is... Does not cover the opening Write‐enabled. Data can be written to or read  from the tape. Does cover the opening Write‐protected. Data can be read from the tape.  Data cannot be written to or erased from the tape. November 2016 User Guide—Spectra T950 Library...

  • Page 224: Import And Export Overview

    (note textured surface on each side) Figure 144 Insert prepared cartridges into a TeraPack magazine (LTO shown). MPORT AND XPORT VERVIEW Importing cartridges into the library and exporting cartridges from the  library are the primary interactions you have with the physical library. You  import magazines filled with cartridges into the library during your initial  setup, and both import and export cartridges during normal day‐to‐day  backup operations. The method you use to import or export cartridges depends on the library  configuration and the number of magazines you need to move. Center TAP For day‐to‐day operations involving a small number of  magazines, you can import or export magazines one at a time using the  center TAP located in the main frame. The two TAP doors open alternately. Bulk TAP When you need to import or export a large number of  magazines, you can use a bulk TAP to process up to 14 magazines at a  time. November 2016 User Guide—Spectra T950 Library...

  • Page 225: Requirements

     When you want to export a single cartridge, you must export the  magazine containing the cartridge and remove the desired cartridge  from the magazine. You can then reimport the magazine, if desired. Restrictions Using the BlueScale Web Interface (RLC) The import and export options  are not available when you access the library using a remote connection to  the BlueScale web interface (RLC). These operations are always performed  from the local BlueScale user interface on the library operator panel. Background Operations You cannot import, export, or exchange  cartridges or magazines if the library is actively running a background  operation such as Media Auto Discovery, PreScan, or PostScan. If you do not want to wait for a Media Auto Discovery, PreScan, or  PostScan operation to complete, you can stop the Media Auto Discovery or  PreScan operation or pause the PostScan operation. For other background  operations, wait for the process to complete.  Click Stop Discovery on the Media Lifecycle Management Tools screen  to stop a Media Auto Discovery or PreScan operation (see Stop the  Discovery Process on page 298).   Click Pause PostScan on the Media Lifecycle Management Tools screen  to pause the PostScan operation for one hour (see Pause the PostScan  Process on page 307). November 2016 User Guide—Spectra T950 Library...

  • Page 226: Mporting Into A

    ARTITION Overview During normal operations, magazines containing data  cartridges are typically imported to a storage partition’s entry/exit pool  and then moved to the storage pool using your storage management  software. This process ensures that the media inventory maintained by the  storage management software is accurate. An exception is the first time that cartridges are loaded into a storage  partition. Unless your storage management software requires you to use  the software to perform all imports, importing magazines directly into a  storage partition’s storage pool simplifies loading a storage partition for  the first time. After the cartridges are imported into the storage pool, they  are available for immediate use by the storage management software.  Import Requirements Partitions You must have one or more partitions defined before you can  import magazines into the library. See Chapter 2 – Architecture Overview,  beginning on page 55 for information about partitions and pools.  Chapter 6 – Configuring and Managing Partitions, beginning on page 181  provides detailed instructions for creating partitions.  Cartridges and Magazines All cartridges are imported into the library  using magazines. Before beginning, have on hand the cartridges that you  want to import into the partition. If necessary, prepare the cartridges as  described in Preparing Cartridges for Use on page 221.  If you are importing magazines into the storage partition’s storage pool for  the first time, the maximum number of magazines you need equals the  number of chambers assigned to the storage pool for the partition (see  Creating a Storage Partition on page 190). You do not need to fill all slots in  the magazines or all of the chambers in the partition. However, any empty  chambers are inaccessible to the storage management software. November 2016 User Guide—Spectra T950 Library...
  • Page 227 You can import a magazine containing a cleaning cartridge into the  partition’s entry/exit pool and then use the Inventory screen to move the  cartridge to a drive for cleaning (see Moving Cartridges Within a Partition  on page 265). When the cleaning is complete, move the cleaning cartridge  back to the entry/exit pool and export the magazine from the entry/exit  pool. Storage Pool A storage partition’s storage pool contains all of the  cartridges that can be accessed by the storage management software for the  purpose of writing or reading data.  If you are importing magazines into the entry/exit pool and using your  storage management software to move the cartridges to the storage  pool, the storage pool must have sufficient empty slots to accommodate  each cartridge imported into the entry/exit pool.   If you are importing directly into the storage pool, the storage pool  must have sufficient empty chambers to accommodate the magazines  you plan to import.  Any chambers in the storage pool that do not contain magazines are  inaccessible to the storage management software. You can, however,  import magazines into the empty chambers using the library’s  BlueScale user interface. November 2016 User Guide—Spectra T950 Library...
  • Page 228 TeraPack magazine that contains cartridges that are not identified with  “CLN” at the beginning of the barcode sequence on their labels.  Make sure that you import only cleaning cartridges that are compatible  with the drives in the storage partition associated with the cleaning  partition. To ensure that the correct type of cleaning cartridges are  stored in a cleaning partition, the library prevents you from importing  the wrong cartridge type.  The cleaning cartridges in a cleaning partition can only be used for  drives in a storage partition that is configured to use that cleaning  partition. Associating a cleaning partition with the drives in a storage  partition automatically enables the Auto Drive Clean feature for that  partition.  The cleaning cartridges in the cleaning partition are inaccessible to the  application software running on the host. Make sure you disable any  software‐based drive cleaning to prevent repeated requests to import a  cleaning cartridge.  If your storage management software supports automated drive  cleaning and you plan to use this method to clean the drives instead of  the library’s Auto Drive Clean feature, refer to your software  documentation for instructions. You must import the properly labeled  cleaning cartridges into the storage partition using a TeraPack  magazine (not a Maintenance TeraPack magazine). Additional Requirements and Restrictions See Import and Export  Overview on page 224 for additional information about additional  requirements and restrictions when importing magazines and cartridges. November 2016 User Guide—Spectra T950 Library...

  • Page 229: Prepare The Storage Partition Or The Cleaning Partition

     If the partition’s storage pool has empty chambers, import one or  more TeraPack magazines with empty slots into the storage pool  (see Import the Magazines on page 230).  If the partition’s storage pool does not have any magazines with  empty slots, use your storage management software to eject  cartridges from the library. The library moves the ejected cartridges  from the partition’s storage pool to magazines in its entry/exit pool.  You can then export the magazines from the library (see Export  Magazines from a Partition on page 238). The resulting empty slots  in the storage pool are now available for newly imported cartridges.   Exchange a full magazine in the storage pool for one containing  empty slots (see Exchange Magazines or Cartridges in a Partition on  page 243).  If you plan to import cartridges directly into the partition’s storage  pool, make sure that the storage pool has an empty chamber for each  magazine you plan to import. The partition’s Import/Export TeraPack  Cases screen shows the number of empty chambers available in the  partition’s storage pool (see Figure 145 on page 230). If there are no  empty chambers available in the storage pool, export one or more  magazines from the storage pool (see Export Magazines from a  Partition on page 238).  If you plan to import cleaning cartridges into a cleaning partition, make  sure that there is an empty chamber for each maintenance magazine  you plan to import. If there are no empty chambers available in the  cleaning partition, export one or more magazines. Alternatively, you  can exchange expired cleaning cartridges for new ones in the  magazines already present in the cleaning partition without having to  import additional magazines (see Export or Exchange Expired  Cleaning Cartridges on page 247). November 2016 User Guide—Spectra T950 Library...

  • Page 230: Import The Magazines

    2. From the toolbar menu, select General > Import/Export. The Import/ Export TeraPack Cases screen displays, showing the information for the  last partition that was viewed on either the Import/Export TeraPack  screen or the Inventory screen. 3. Select the partition and TAP you want to use from the drop‐down lists,  then click Go. The Import/Export TeraPack Cases screen refreshes to  show the current status of the chambers assigned to the selected  partition. Figure 145 Select the partition and the TAP (storage partition shown). Select this TAP... If you want to use... Center The dual TAP located in the main frame. Left The bulk TAP located in the bulk TAP media frame on  the left end of the library if present. November 2016 User Guide—Spectra T950 Library...
  • Page 231 Figure 146 Click Import for the desired destination (storage partition shown). For a... Select Import for..If you want to import... Storage partition Storage: Empty Magazines into the storage pool. Chambers Entry/Exit: Empty Magazines into the entry/exit pool. Chambers Importing into the entry/exit pool is the  Note: recommended method (see Import and Export Overview  on page 224). Cleaning partition Cleaning: Empty Maintenance magazines into the cleaning partition. Chambers November 2016 User Guide—Spectra T950 Library...
  • Page 232 Figure 147 Insert a magazine into the TAP, making sure that it is correctly oriented. b. Return to the operator panel and select the appropriate option on  the Feedback Required screen. If you wait more than 10 minutes to respond, the library times  Note: out and displays a message on the operator panel. The TAP door  is left open. Select... If... Continue You plan to import another magazine after the one currently in the TAP. The  import process continues as follows: 1. The TAP door closes automatically. The library retrieves the magazine from  the TAP and moves it to a chamber in the selected destination. 2. If there are still empty chambers available in the selected destination, the  second TAP door opens, ready to accept the next magazine. The TAP doors  alternate as you continue to import magazines. 3. The import process continues as long as there are empty chambers available  or until you click Stop Importing on the Feedback Required screen. Continue  to insert magazines into the TAP, clicking Continue after each one. When  there are no empty chambers remaining in the selected destination, the  process stops automatically and the Import/Export TeraPack Cases screen  displays. The magazine you placed in the TAP is the last one you want to import. Stop Importing November 2016 User Guide—Spectra T950 Library...
  • Page 233 When the door release button LED is solid green, press the button to  open the bulk TAP door. Note: If you wait more than 10 minutes to open the door, the LED  turns off and the carousel rotates to face the interior of the  library. The library considers the import operation complete. Press the door release button when it is solid green to open the bulk TAP door. Figure 149 Press the door release button to open the door. November 2016 User Guide—Spectra T950 Library...
  • Page 234 Insert the magazine so that the textured surface on each side is toward the inside of the library. Figure 150 Insert the magazine into the bulk TAP carousel, making sure that it is correctly positioned. November 2016 User Guide—Spectra T950 Library...
  • Page 235 The next step depends on the circumstances, as follows: If... Then... You loaded magazines into  The library moves all of the magazines to the selected destination. After  the carousel and the  that, one of the following actions occurs: selected destination   If there are still empty chambers in the selected destination, the  contained enough empty  carousel rotates to face the outside of the library and the door release  chambers to accommodate  button LED turns solid green again, indicating that it is ready to for  all of the magazines,  you to load additional magazines. The process described in this section continues as long as there are  empty chambers in the selected destination or until you click Stop Importing on the Import/Export TeraPack Cases screen (see  Figure 151). When there are no empty chambers remaining, the  process stops automatically and the Import/Export TeraPack Cases  screen displays.  If there are no empty chambers remaining in the selected destination,  the import operation is complete. The door release button LED turns  off and the carousel rotates to face the interior of the library. November 2016 User Guide—Spectra T950 Library...

  • Page 236: Prepare The Entry/Exit Pool

    You must exchange the full magazines in the entry/exit pool for empty ones, as described in Exchange Magazines or Cartridges in a Partition on page 243, before retrying the eject operation. November 2016 User Guide—Spectra T950 Library...

  • Page 237: Exporting Or Exchanging Magazines And Cartridges

    Overview This section provides instructions for exporting or exchanging  all of the magazines and cartridges in a storage partition’s entry/exit or  storage pool or all of the maintenance magazines in a cleaning partition.   If you want to export or exchange a specific magazine or a  Notes: specific cartridge, use the Advanced option, as described in  Using the Advanced Import/Export Options on page 249.  If you want to export or exchange a small number of  cartridges, you can also use the Inventory screen to move the  magazine containing the desired cartridge to the TAP so that  you can remove or exchange an individual cartridge and  then move the magazine back to its original location (see  Moving Cartridges Within a Partition on page 265). Requirements See Import and Export Overview on page 224 for  information about requirements and restrictions when exporting or  exchanging magazines. Export process The export process uses either the dual TAP in the main  frame or the bulk TAP to physically remove all of the magazines (and any  cartridges they contain) from the selected location (a cleaning partition or a  storage partition’s entry/exit pool or storage pool). The exported  magazines are not replaced by new magazines.  The following steps describe the process for exporting cartridges from a  storage partition using the entry/exit pool. Using this method ensures that  the media inventory maintained by the storage management software  remains accurate. 1. Use your storage management software to tell the library to eject the  cartridges from the library.  November 2016 User Guide—Spectra T950 Library...

  • Page 238: Prepare For The Export Or Exchange

    Prepare for the Export or Exchange  If you are exchanging cartridges or magazines, have on hand the  prepared data cartridges and properly labeled magazines (see  Preparing Cartridges for Use on page 221).   Recommended If you want to export cartridges from a storage  partition, use your storage management software to eject the desired  cartridges from the partition’s storage pool. You can then export the  cartridges from the entry/exit pool. Using this method to export  cartridges from a storage partition ensures that the media inventory  maintained by the storage management software remains accurate.  Exporting a magazine directly from the storage pool is not  recommended unless you are exporting all of the magazines from a  partition. This process is often referred to as a “bulk export.” If you choose to export magazines directly from the storage partition’s  storage pool, be sure to use your storage management software to  update its media inventory after completing the export (see Updating  the Software Media Inventory on page 255). Export Magazines from a Partition 1. Log into the library as a user with the privileges appropriate to the  location from which you are exporting magazines (see User Privilege  Requirement on page 225). November 2016 User Guide—Spectra T950 Library...
  • Page 239 Exchange button is not present.  For a... Select Export/Exchange for..If you want to export or exchange... All of the magazines in the storage pool. Storage partition Storage: Full Chambers Entry/Exit: Full Chambers All of the magazines in the entry/exit pool. Entry/Exit: Populated Only the magazines in the entry/exit pool that  Chambers contain one or more cartridges. Cleaning partition Cleaning: Full Chambers All of the magazines in the cleaning partition. November 2016 User Guide—Spectra T950 Library...
  • Page 240 When the door release button LED is solid green, press it to open the bulk TAP door. Remove the magazines, close the door, and select Continue to restart the import process. November 2016 User Guide—Spectra T950 Library...
  • Page 241 Figure 154 The Import/Export TeraPack Cases screen shows that the export process is underway. Note: Click Stop Exporting on the Import/Export TeraPack Cases screen  to end the current export operation after the magazines already  in the carousel are processed.  c. When all of the magazines are retrieved or when the bulk TAP is  full, the carousel rotates to face the outside of the library and the  door release button LED turns solid green. Press the button to open  the bulk TAP door (see Figure 149 on page 233). Note: If you wait more than 10 minutes to open the door, the library  considers the export operation complete. The LED turns off and  the carousel rotates to face the interior of the library. When you  attempt the next import or export operation using the bulk TAP,  the library requires you to remove any magazines in the carousel  before you can proceed. d. Remove the magazines from the carousel and set them aside. November 2016 User Guide—Spectra T950 Library...
  • Page 242 Chapter 7 — Importing and Exporting Cartridges Exporting or Exchanging Magazines and Cartridges e. Close the bulk TAP door firmly. An audible click indicates that the  door is latched closed. Note: If you fail to close the door within 10 minutes, the export  operation times out. November 2016 User Guide—Spectra T950 Library...

  • Page 243: Exchange Magazines Or Cartridges In A Partition

    Cartridges on page 247. 1. Complete Step 1 on page 238 through Step 4 on page 239 to begin the  exchange process. 2. The next steps depend on which TAP you selected. If you selected the Center TAP a. When you click Export/Exchange, the library retrieves a magazine  from the selected location and places it in the TAP. The TAP door  opens and a Feedback Required screen displays.  b. Remove the magazine from the TAP and either:  Place another magazine of the same type in the TAP.   —   O R  —    Remove or exchange one or more cartridges in the magazine and  then place the magazine back in the TAP. Note: If you are exchanging cartridges, make sure to only  exchange cartridges of the same type. November 2016 User Guide—Spectra T950 Library...
  • Page 244 2. The exchange process continues as long as there are magazines in the  selected location or until you click Stop Exporting on the Feedback Required  screen. Continue to make exchanges, clicking Continue after each one. When  all of the magazines in the selected location are presented for exchange, the  process stops automatically and the Import/Export TeraPack Cases screen  displays. Stop Exporting The magazine or cartridge you exchanged is the last one you want to process. If you selected the Left TAP a. The Bulk TAP Move Confirmation screen displays a confirmation  message with instructions for performing the export operation.  Figure 155 Read the instructions on the Bulk TAP Move Confirmation screen, then click Continue. November 2016 User Guide—Spectra T950 Library...
  • Page 245 Figure 156 The Import/Export TeraPack Cases screen shows that the export or exchange process is underway. Click Stop Exporting on the Import/Export TeraPack Cases screen  Note: to end the current exchange operation after the magazines  already in the carousel are processed. c. When all of the magazines are retrieved or when the bulk TAP is  full, the carousel rotates to face the outside of the library and the  door release button LED is solid green. Press the button to open the  bulk TAP door (see Figure 149 on page 233). If you wait more than 10 minutes to open the door, the library  Note: considers the operation complete. The LED turns off and the  carousel rotates to face the interior of the library. When you  attempt the next import or export operation using the bulk TAP,  the library requires you to remove any magazines in the carousel  before you can proceed. November 2016 User Guide—Spectra T950 Library...
  • Page 246 Close the bulk TAP door firmly. An audible click indicates that the  door is latched closed. Note: If you fail to close the door within 10 minutes, the exchange  operation times out. f. Depending on the circumstances, proceed as follows:  If... Then... The bulk TAP could not  The library moves the magazines in the carousel back to the locations  accommodate all of the  they originally occupied. It then retrieves the next set of magazines and  magazines in the selected  delivers them to the bulk TAP. The door release button LED turns solid  location,  green again, indicating that it is ready for you to remove the magazines. The process continues as long as there are magazines that need to be  processed in the selected location or until you click Stop Exporting on  the Import/Export TeraPack Cases screen. When all of the magazines are  presented for exchange, the process stops automatically and the Import/ Export TeraPack Cases screen displays. All of the magazines in the  The exchange operation is complete. The door release button LED turns  selected pool were  off and the carousel rotates to face the interior of the library.  delivered to the bulk TAP,  3. If you exchanged cartridges in a storage partition’s storage pool, be sure  to update your storage management software’s media inventory (see  Updating the Software Media Inventory on page 255). November 2016 User Guide—Spectra T950 Library...

  • Page 247: Export Or Exchange Expired Cleaning Cartridges

    The Export/Exchange Expired button does not appear on the Import/ Export TeraPack Cases screen if you select the left TAP. 4. Click Export/Exchange Expired on the Import/Export TeraPack Cases  screen. Figure 157 Select Export/Exchange Expired. 5. The library retrieves a magazine that contains expired cleaning  cartridges from the cleaning partition and places it in the TAP. The TAP  door opens and a Feedback Required screen displays, indicating which  cartridges to remove from the magazine.  a. Remove or exchange the expired cleaning cartridges indicated on  the Feedback Required screen. b. Place the magazine back in the TAP if you removed it. November 2016 User Guide—Spectra T950 Library...
  • Page 248 If you exchanged cartridges and clicked Continue instead of Override,  Note: click Ok in response to a message stating that the slot containing the exchanged  cartridge should be empty. 2. The process continues as long as there are magazines with expired cleaning  cartridges in the cleaning partition or until you click Stop Exporting on the  Feedback Required screen. Remove the expired cartridges from each  magazine, place the magazine back into the TAP, and click Continue for each  one. When there are no expired cleaning cartridges left in the cleaning  partition, the process stops automatically and the Import/Export TeraPack  Cases screen displays. Override You exchanged the expired cleaning cartridges in the magazine for new ones.  The process continues as follows: 1. The TAP door closes automatically. The library moves the magazine in the  TAP back to the cleaning partition. It then retrieves the next magazine from  the cleaning partition and delivers it to the second TAP. The TAP doors  alternate as each magazine is retrieved. 2. The process continues as long as there are magazines with expired cleaning  cartridges in the cleaning partition or until you click Stop Exporting on the  Feedback Required screen. Exchange the expired cartridges in each  magazine, place the magazine back into the TAP, and click Override for each  one. When there are no expired cleaning cartridges left in the cleaning  partition, the process stops automatically and the Import/Export TeraPack  Cases screen displays. Stop Exporting The expired cleaning cartridge you removed or exchanged is the last one you  want to process. November 2016 User Guide—Spectra T950 Library...

  • Page 249: Using The Advanced Import /Export Options

    Requirements When using the advanced import/export options, keep the  following in mind:  Only a user with superuser or administrator privileges can access the  advanced import/export options.  Refer to the following sections for additional requirements and  restrictions:  Import and Export Overview on page 224   Importing into a Storage or Cleaning Partition on page 226  Exporting or Exchanging Magazines and Cartridges on page 237 Create a Move Queue 1. If you want to import one or more cartridges, place the prepared  cartridges in an empty TeraPack magazine (see Preparing Cartridges  for Use on page 221). 2. Log into the library as a superuser or administrator. 3. From the toolbar menu, select General > Import/Export. The Import/ Export TeraPack Cases screen displays showing the information for the  last partition that was viewed on either the Import/Export TeraPack  Cases screen or the Inventory screen. November 2016 User Guide—Spectra T950 Library...
  • Page 250 Chapter 7 — Importing and Exporting Cartridges Using the Advanced Import/Export Options 4. Click Advanced. The Advanced Import/Export screen displays showing  the information for the partition that was selected on the basic Import/ Export TeraPack Cases screen.  Figure 158 Access the advanced import/export options. 5. On the Advanced Import/Export screen, use the drop‐down lists to  select the partition, the TAP you want to use, and the direction you  want to move the magazine, then click Go. Figure 159 Select the partition, TAP, and the direction of the move. November 2016 User Guide—Spectra T950 Library...
  • Page 251 The selected chamber in the entry/exit pool to the selected TAP. Cleaning partition TAP > Storage From the selected TAP to the selected chamber in the  cleaning partition. Storage > TAP From the selected chamber in the cleaning partition to the  selected TAP. TAP > EE For a cleaning partition, the options for moving to or from  the entry/exit pool are not valid.  EE > TAP 6. Use the Chamber drop‐down list to select the source chamber for the  move, then click Go to refresh the screen.   For moves to the TAP from either the entry/exit or storage pool, the  selected chamber is the source for the move. The TeraPack Case Contents list shows the barcodes of the cartridges in the magazine in  the selected chamber.  For moves from the TAP to either the entry/exit or storage pool, the  selected chamber is the destination for the move. Use the Chamber  drop‐down list to select an empty chamber in the selected pool. November 2016 User Guide—Spectra T950 Library...
  • Page 252 7. Click Add Move. An entry listing the move you just defined appears in  the Move Queue list. Figure 160 Add the move to the Move Queue. 8. Repeat Step 5 on page 250 through Step 7 to add more moves to the  Move Queue.  Changing the selected partition or the selected TAP clears the  Notes: move queue.   If you select the Center TAP, You can add moves from  different directions to the same move queue. When using the  Left TAP, all moves in the queue must be either imports or  exports.   If you do not want to perform one or more of the moves in  the queue, do the following:  Select the move and click Delete to remove it from the  Move Queue list.  Click Delete All to remove all of the defined moves from  the Move Queue list. November 2016 User Guide—Spectra T950 Library...

  • Page 253: Start The Moves

    TAP door. Remove the magazines, close the door, and select Continue to restart the import process. The Import/Export TeraPack Cases screen refreshes to show that the  moves are in progress (for example, see Figure 151 on page 235 or  Figure 154 on page 241). Depending on the direction of the move, you can select Stop Note: Importing or Stop Exporting on the Import/Export TeraPack  Cases screen to terminate the moves after the magazines  currently in the carousel are moved to the required destination. November 2016 User Guide—Spectra T950 Library...
  • Page 254 4. If there are additional chambers listed in the move queue, the process  continues until all of the chambers are filled or until you select the Stop Importing option on the Import/Export TeraPack Cases screen. When all of  the chambers are full, the process stops automatically and the Import/Export  TeraPack Cases screen displays. From a pool to the  The library retrieves up to 14 of the magazines in the move queue and places  bulk TAP, them in the bulk TAP carousel. When all of the magazines in the move queue  are retrieved or when the shelves are full, the bulk TAP carousel rotates to the  unload position and the door release button LED is solid green.  Note: If you take more than 10 minutes to press the door release button to  open the door, the LED turns off and the carousel rotates to face the interior of  the library. The library considers the move complete. When you attempt the  next import or export operation, the library requires you to remove the  magazines before you can proceed. 1. Press the button to open the bulk TAP door (see Figure 149 on page 233). 2. Remove the magazines and set them aside. 3. Close the bulk TAP door firmly. An audible click indicates that the door is  latched closed. If you fail to close the door within 10 minutes, the export operation  Note: times out. 4. If there are additional chambers listed in the move queue, the process  continues until all of the magazines in the list are exported or until you select  the Stop Exporting option on the Import/Export TeraPack Cases screen. When  all of the magazines are exported, the process stops automatically and the  Import/Export TeraPack Cases screen displays. November 2016 User Guide—Spectra T950 Library...

  • Page 255: Updating The Software Media Inventory

    Chapter 7 — Importing and Exporting Cartridges Updating the Software Media Inventory 3. If you imported magazines into a partition’s storage pool or exported  magazines from a partition’s storage pool, be sure to use your storage  management software to update its media inventory after completing  the export (see Updating the Software Media Inventory). PDATING THE OFTWARE EDIA NVENTORY As the library imports magazines, it reads the barcode labels on the  individual cartridges and the magazines and automatically updates the  physical inventory that it maintains. This process does not automatically  update the media inventory maintained and used by the storage  management software. The storage management software maintains its own media inventory,  which it uses when performing backup/restore operations and for media  management. To avoid errors when the storage management software  requests a specific cartridge, be sure to use your storage management  software to update its media inventory whenever you import cartridges  into or export/exchange cartridges from a storage partition’s storage pool  as described in this chapter. Refer to your software documentation for  more information. November 2016 User Guide—Spectra T950 Library...

  • Page 256: Chapter 8 - Using The Cartridge Inventory

    HAPTER Using the Cartridge Inventory This chapter describes using the library’s cartridge inventory to identify  and move cartridges within the library. See Chapter 7 – Importing and  Exporting Cartridges, beginning on page 220 for information about  importing and exporting magazines and cartridges.  Topic Understanding the Cartridge Inventory page 257 Viewing and Downloading the Cartridge  page 257 Inventory View the Cartridge Inventory for a Location page 258 Download the Cartridge Inventory page 260 Locating a Specific Cartridge page 264 Moving Cartridges Within a Partition page 265 Move Cartridges Using the BlueScale  page 265 Inventory Screen Upload and Process the Move Queue File page 273...

  • Page 257: Understanding The Cartridge Inventory

     Find and select a specific cartridge within a partition and move it to another  Move a cartridge  from one location  location (see Moving Cartridges Within a Partition on page 265).  to another,  Automate a series of moves in a storage partition by uploading a specially  formatted ASCII text file that contains a sequence of moves to the partition  (see Create a Move Queue File on page 270). IEWING AND OWNLOADING THE ARTRIDGE NVENTORY Overview The Inventory screen provides information about the cartridge  inventory for each of the partitions configured in the library. It also  provides options for interacting with that inventory to move cartridges  from one location to another. Requirements When using the Inventory screen, keep the following  requirements in mind:  Any user with operator privileges who is assigned to the partition and  all users with superuser or administrator privileges can view and  download the cartridge inventory.  Downloading an XML file containing the current cartridge inventory  for a partition requires either a remote connection to the library using  the BlueScale web interface (RLC) or a USB device connected to the  library. November 2016 User Guide—Spectra T950 Library...

  • Page 258: View The Cartridge Inventory For A Location

    View the Cartridge Inventory for a Location You can also view the cartridge inventory for a specific location  Note: using the Media Lifecycle Management Report screen (see Using  MLM Reporting on page 308). 1. Log into the library. 2. From the toolbar menu, select General > Inventory. The Inventory  screen displays, showing the information for the last partition that was  viewed on either the Import/Export TeraPack Cases screen or the  Inventory screen. 3. Select the partition for which you want to view the inventory from the  Partition drop‐down list, then click Go. The screen refreshes to show the  cartridge inventory for the Source type that was selected the last time  the Inventory screen was viewed. Note: The Destination list shows all of the empty locations of the  selected type. Select the partition you want to view. Figure 161 The Inventory screen. November 2016 User Guide—Spectra T950 Library...
  • Page 259 Cartridges Within a Partition on page 265).  All  —   L ists all of the cartridges in the partition, regardless of location.  Cleaning  —   L ists the cleaning cartridges currently in the selected cleaning  Cleaning partition.   From TAP  —   C onfigures a move that transfers the magazine containing the  destination slot to the TAP so that you can insert a cartridge (see Moving  Cartridges Within a Partition on page 265).  All  —   L ists all of the cartridges in the partition, regardless of location. Note: If an “x” appears next to the slot number in the source list for a cleaning  partition, the cleaning cartridge is expired. November 2016 User Guide—Spectra T950 Library...

  • Page 260: Download The Cartridge Inventory

    If desired, you can download the inventory for the selected partition as an  XML file. You can use the information in the downloaded inventory when  creating a move queue file (see Create a Move Queue File on page 270).  If you are using the BlueScale user interface from the operator panel,  the cartridge inventory is saved as an XML file on a USB device that is  connected to the LCM or the operator panel (T950B only).  If you are accessing the library using the BlueScale web interface, the  cartridge inventory is displayed using the XML format in a new  browser window on the computer that you are using to access the  library. From there you can save the file to a convenient location for  later use. If a USB device is connected to the LCM or operator panel  (T950B only), you can also save the XML file to the USB device. The inventory lists the following information for all magazine slots in the  partition’s storage pool and entry/exit pool and for the drives in the  partition.   For each slot and drive, the list shows the location ID and indicates  whether or not it is full (occupied).   For each occupied slot or drive, the list also indicates the barcode  information of the cartridge. Note: You can also use the XML command interface to obtain the full  inventory of the partition, including both full and empty slots  and drive numbers (see inventory.xml in the Spectra Tape Libraries  XML Command Reference). Usage Requirements Downloading an XML file containing the current  cartridge inventory requires either a remote connection to the library using  the BlueScale web interface (RLC) or a USB device connected to the LCM  or operator panel (T950B only). November 2016 User Guide—Spectra T950 Library...
  • Page 261 3. From the toolbar menu, select General > Inventory. The Inventory  screen displays, showing the information for the last partition that was  viewed on either the Import/Export TeraPack Cases screen or the  Inventory screen. 4. If you want to download the inventory for a partition other than the  one currently displayed, select the desired partition from the Partition  drop‐down list, then click Go (see Figure 161 on page 258). 5. Click Advanced to display the options for uploading moves and  downloading the inventory.  Click Advanced to display the advanced inventory options. Figure 163 Click Advanced to display the advanced options for the selected partition. November 2016 User Guide—Spectra T950 Library...
  • Page 262 Figure 164 Select the download option for the inventory file. 7. Select the desired option for downloading the inventory file. As soon as  you make your selection, the download process begins. Click... To... Automatically open the XML file on the computer accessing the library’s  Remote Browser BlueScale web interface. Notes:  This option can only be selected if you are accessing the library using the  BlueScale web interface (RLC).  If the application associated with XML files is a web browser, the XML file  opens in a new browser window. Save the XML file to the root of the USB device connected to the LCM or  operator panel (T950B only). The file name uses the following format: [Partition Name]_[yyyy-mm-dd]_[hh_mm_ss].xml  Note: This option can only be selected if you connected a USB device to the  library before you clicked Advanced. 8. If the XML file was successfully saved to the USB device or if the library  detected errors, a Download Verification screen displays. If errors are  reported, resolve them and then repeat the download process. Note: The Download Verification screen does not display if the file  successfully downloads to the remote computer. November 2016 User Guide—Spectra T950 Library...
  • Page 263 Reference for a description of the fields in the XML file. Figure 165 The cartridge inventory XML file opened in a web browser.  If you selected the USB option, move the USB device to a computer  and open the XML file.  To view the XML file in spreadsheet format, use Microsoft Excel ®   2007 or later, or use another spreadsheet program that supports the  XML file format. Figure 166 Example of the cartridge inventory XML file opened in Excel. November 2016 User Guide—Spectra T950 Library...

  • Page 264: Locating A Specific Cartridge

    3. Click the barcode to select the cartridge. Important: Only the slots below the top one displayed in the list are searched. Scroll to the top of the source list before clicking Find. The search starts at the second visible slot. November 2016 User Guide—Spectra T950 Library...

  • Page 265: Moving Cartridges Within A Partition

     Any user with operator privileges who is assigned to the partition and  all users with superuser or administrator privileges can move  cartridges within the partition using the BlueScale interface on the  operator panel.  Only a user with superuser or administrator privileges can move  cartridges within the partition using the BlueScale web interface (RLC)  or upload a move queue file. Usage Requirements Uploading a move queue file requires either a  remote connection to the library using the BlueScale web interface (RLC) or  a USB device connected to the LCM or operator panel (T950B only). Move Cartridges Using the BlueScale Inventory Screen The library uses a move queue to direct tape cartridge moves. The move  queue lists one or more source/destination pairs, with each pair  representing a single move operation.  Manually Create the Move Queue Use the following steps to create the  move queue using the BlueScale Inventory screen. Log into the library as a user with the required privileges (see User  Privilege Requirements above). November 2016 User Guide—Spectra T950 Library...
  • Page 266  All  —   L ists all of the cartridges in the partition, regardless of location.  Cleaning  —   L ists the cleaning cartridges currently in the selected cleaning  Cleaning partition.   From TAP  —   C onfigures a move that transfers the maintenance magazine  containing the destination slot to the TAP so that you can insert a cartridge.  The magazine is then returned to its original location.  All  —   L ists all of the cartridges in the partition. 4. If you are moving a cartridge that is already in the library, locate and  select the cartridge you want to move in the Source list, as described in  Locating a Specific Cartridge on page 264. November 2016 User Guide—Spectra T950 Library...
  • Page 267  Storage  —   L ists all of the empty slots in the selected storage partition’s storage  Storage pool.   Entry/Exit  —   L ists all of the empty slots in the selected partition’s entry/exit  pool.   To TAP  —   C onfigures a move that transfers the magazine containing the source  slot to the TAP so that you can remove the cartridge from the specified slot.  The magazine is then returned to its original location.  Drives  —   L ists the drives in the partition that are currently empty.   All  —   L ists all of the empty slots in the partition, regardless of the location. Note: Selecting a specific destination type instead of using All displays fewer  items through which you must scroll to locate the desired destination slot. November 2016 User Guide—Spectra T950 Library...
  • Page 268 Click Add Move to add the defined move to the Move Queue. Figure 168 Add the move to the Move Queue. 8. Repeat Step 3 on page 266 through Step 7 on this page for each  additional cartridge you want to move. If you want to remove one or more of the moves in the queue: Note:  Select the move and click Delete to remove it from the Move  Queue list.  Click Delete All to remove all of the defined moves from the  Move Queue list.  November 2016 User Guide—Spectra T950 Library...
  • Page 269 Figure 169 Click Start Moves or Start in Background to begin processing the move queue. Click... To... Start Moves Begin processing the moves in the order that they are listed in the queue. A  progress screen tracks the progress of the move operations. When all of the  moves in the queue have been processed, the screen displays the status of each  move. No other operations can be started until the moves complete. Note: If the TAP is the source for or destination for a move, a Feedback  Required screen displays.  From TAP  —   T he magazine containing the destination slot is moved to the TAP  so that you can insert a cartridge in the slot indicated by the Feedback  Required screen. The magazine is then returned to its original location.  To TAP  —   T he magazine containing the source slot is moved to the TAP so that  you can remove or replace the cartridge from the slot indicated by the  Feedback Required screen. The magazine is then returned to its original  location. November 2016 User Guide—Spectra T950 Library...

  • Page 270: Move Cartridges Using An Ascii Move File

     The option to upload a move queue file is only available for  Notes: storage partitions.  Moves to or from the TAP are not supported. 1. Use one of the following methods to obtain an inventory listing for the  partition in which you plan to move the cartridges:  Download the partition inventory using the Advanced option on the  Inventory screen (see Download the Cartridge Inventory on  page 260).  Download the partition inventory using the XML command  interface. See the Spectra Tape Libraries XML Command Reference for a  detailed description of each parameter in the downloaded inventory  file. Both methods return the same information. Note: November 2016 User Guide—Spectra T950 Library...
  • Page 271  If the source_id is DRIVE, this value is  number of the drive where the cartridge is located for the the number of the drive where the  source_num. cartridge is currently located. Locate  the <offset> parameter for the drive in  the downloaded inventory file and  use that value as the source_num.  If the source_id is BC, this value is the  human‐readable barcode character  string for the cartridge to be moved.  Locate the <barcode> parameter for  the desired cartridge in the  downloaded inventory file and use  that value as the source_num. November 2016 User Guide—Spectra T950 Library...
  • Page 272 Locate the <offset> parameter for the  desired slot or drive in the downloaded  inventory file and use the value as the  destination_num. Example The following lines in a move queue file specify a series of  moves. This line in the file... Moves... The cartridge with barcode label 000618L3 to slot 3 of the storage pool. BC000618L3;Slot3 The cartridge in slot 10 of the storage pool to slot 5 in the entry/exit pool. Slot10;EE5 The cartridge in slot 10 of the entry/exit pool to slot 15 in the storage pool. EE10;Slot15 The cartridge in Drive 3 to slot 18 of the storage pool. Drive3;Slot18 The cartridge with barcode label 000618L3 to Drive 1. BC000618L3;Drive1 3. Examine the move queue file carefully to make sure that each line is  formatted correctly and contains both a source and a destination. When  the library parses the uploaded file, it will reject the file if it contains  any syntax errors. 4. Save the move queue file as an ASCII text file. Note: If you plan to use a USB device to upload the move queue file,  save the file to the root of the drive using the file name  MoveQueue.txt. November 2016 User Guide—Spectra T950 Library...
  • Page 273 USB device is not connected and mounted before you click Advanced on the inventory screen. 3. From the library user interface, select General > Inventory. The  Inventory screen displays showing the information for the last partition  that was viewed on either the Inventory screen or the Import/Export  TeraPack Cases screen. 4. If you want to upload the move queue to a storage partition other than  the one currently displayed, select the desired partition from the  Partition drop‐down list, then click Go. Using a move queue file is only supported for storage partitions. Note: 5. Click Advanced to display the options for uploading and processing the  move queue file (see Figure 163 on page 261).  6. On the Advanced Inventory screen, select the Upload Moves tab. Figure 170 Select the upload options for the move queue file. November 2016 User Guide—Spectra T950 Library...
  • Page 274 Upload and Start in Upload the file and start the moves in the background. The front panel or RLC  Background is available for some operations. Notes:  The library posts informational messages after every 10 moves in the move  queue and when the all moves complete.  You are not able to edit the partition, import or export cartridges into the  partition, or create another move queue for the partition while background  moves are in progress.  If you selected the USB option, the library retrieves the move file  from the USB device.  If you selected the Remote option, the RLC Upload Files screen  displays. Use your web browser’s upload feature to find the file, and  then click Next. Figure 171 Locate the move queue file and select it (Internet Explorer shown). November 2016 User Guide—Spectra T950 Library...
  • Page 275 Chapter 8 — Using the Cartridge Inventory Moving Cartridges Within a Partition 9. After the move queue file uploads, the library parses the file to create  the move queue.  The parser ignores blank lines and case where possible. It does not  determine whether the moves or the order of the moves is possible. If  the parser encounters any parsing errors which are insurmountable or  if the file contains syntax errors, the library rejects the move file and  generates a system message indicating that the move file contained  errors and listing the line numbers where the errors were detected. For example, if line 1 in the MoveQueue.txt file uploaded from the USB  device is BC000618L3;Slot, the library posts the following message  indicating that the line did not include a value for destination_num: ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ File \USB Disk\MoveQueue.txt has invalid moves in its list Invalid Parse on line 1: BC000618L3;Slot ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ If the library detected an error in the move file, correct the move file  (see Create a Move Queue File on page 270) and then repeat Step 2 on  page 273 through Step 8 on page 274. The library then processes the moves based on your selection in Step 8  on page 274. November 2016 User Guide—Spectra T950 Library...

  • Page 276: Chapter 9 - Configuring And Using Media Lifecycle Management

    HAPTER Configuring and Using Media Lifecycle Management This chapter describes how to use BlueScale Media Lifecycle Management  to proactively monitor and report on the health of the cartridges in your  library. See MLM Best Practices on page 501 for information about using  Media Lifecycle Management (MLM) effectively in your environment and  ensuring that your MLM data is protected. Topic BlueScale Media Lifecycle Management page 277 Spectra Certified MLM‐Enabled Media page 277 Automatic Media Discovery page 278 Media Tracking and Reporting page 280 MLM PreScan and PostScan page 283 Additional MLM Features page 285 Enabling MLM and Configuring Global Settings page 287 Enable MLM and Configure Settings page 287 Configure How Storage Capacity Displays page 291 Configure PostScan Blackout Periods page 292 Using Media Lifecycle Management page 294 Add Cartridges to the MLM Database page 294 Discover Cartridges Manually page 296 Stop the Discovery Process page 298...

  • Page 277: Management

    CALE EDIA IFECYCLE ANAGEMENT This section describes the major features of BlueScale Media Lifecycle  Management (MLM). The remainder of the chapter provides detailed  information about configuring and using MLM. Note: MLM is supported for TS11x0 technology drives and LTO‐4 and  later generation drives and compatible media. Overview BlueScale Media Lifecycle Management (MLM) helps you  manage your tape media (cartridges) by giving you tools to proactively  detect potential media errors well before they happen. When used in  combination with Spectra Certified MLM‐enabled media, MLM lets you  manage, track, and report all facets of tape usage from creation to  retirement. When used with media that is not MLM‐enabled, MLM tracks  and reports the general health of the media. Spectra Certified MLM-Enabled Media Media Lifecycle Management starts with packaged, barcode labeled,  Spectra Certified MLM‐enabled media (LTO‐4 and later generation data  cartridges and LTO cleaning cartridges or TS11x0 technology data  cartridges). Before shipment, Spectra Logic writes baseline data to the  MAM (Medium Auxiliary Memory) embedded in each cartridge.  Throughout its life, the cartridge MAM continually collects data to support  MLM tracking and reporting. See Spectra Certified Media on page 525 for  additional information. Note: Starting with BlueScale12.7.01, TS11x0 technology cleaning tapes  are always treated as MLM‐enabled by the BlueScale software. November 2016 User Guide—Spectra T950 Library...

  • Page 278: Automatic Media Discovery

    LTO-6 Not Applicable Full Reporting Limited Reporting LTO-7 Not Applicable Full Reporting Limited Reporting TS1140 Technology Not Applicable Full Reporting Limited Reporting TS1150 Technology Automatic Media Discovery Overview The Media Auto Discovery feature is a background process that  loads MLM‐enabled cartridges into a TS11x0 technology drive or an LTO‐4  or later generation drive, records the MLM information to the cartridge MAM,  adds the cartridge to the MLM database, and returns the cartridge to its  original location. The process is performed by the library independently from  the storage management software. Media Auto Discovery must be enabled  on the library, as described in Enabling MLM and Configuring Global  Settings on page 287, before it can be used. Note: If you do not want to use automatic media discovery, you can  wait until the library loads and then unloads each cartridge from  an MLM‐capable drive for the first time during normal  operation. When the cartridge is unloaded from the drive, the  library discovers it and records the MLM data to the cartridge  MAM and enters the data into the MLM database. November 2016 User Guide—Spectra T950 Library...
  • Page 279 Discovery Process The discovery process can either be manually initiated  by you or set to run automatically so that the library discovers the  cartridges and adds their information to the MLM database shortly after a  cartridge is imported into the library. The discovery process is  independent of any storage management software. The discovery process depends on whether the library is using Media Auto  Discovery or PreScan. With Media Auto Discovery the library reads the  barcode label on each new cartridge in the partition; with PreScan the  library reads the barcode label on every cartridge in the partition. If a  barcode is not already in the MLM database, the library loads the cartridge  into a drive and performs either a PreScan or the basic Media Auto  Discovery.   If the cartridge is MLM‐enabled, the library collects the available MLM  information from the cartridge’s MAM, including the born‐on date. If  the cartridge was used previously, the library also collects media health  and encryption status from the MAM. The library updates the MLM  database to include the collected information and the name of the  partition where it currently resides. Any updated MLM information is  also written to the MAM in the cartridge.  If the cartridge is not MLM‐enabled, the library collects the cartridge  barcode label information, the cartridge health information, and the  name of the partition where the cartridge currently resides. It then adds  this information to the MLM database. When the discovery process is complete, the drive unloads the cartridge  and the library returns the cartridge to its original location. Each  subsequent load/unload updates the MLM database and the cartridge  MAM, providing ongoing tracking and reporting for the cartridge. November 2016 User Guide—Spectra T950 Library...

  • Page 280: Media Tracking And Reporting

    Media Tracking and Reporting Overview MLM uses the information from the cartridge’s MAM to  maintain a database of vital information about each MLM‐enabled  cartridge in the library, including the drives into which it was loaded and  any errors it encountered. The statistical and diagnostic information in the  MLM database helps you proactively manage your tape media throughout  its life. Using the information in the database, MLM can generate a variety  of reports that let you monitor important health information about every  MLM‐enabled data cartridge and cleaning cartridge in your library. If  desired, you can save the reports to a USB device or email them to a  previously configured mail user. You can also download the MLM  database as a comma‐separated‐value (CSV) file.  The MLM database also includes limited information about  Notes: cartridges that are not MLM‐enabled.  The cartridge inventory is separate from the MLM database  and only shows cartridges currently stored in the library. The  cartridge inventory does not differentiate between  MLM‐enabled cartridges and those that are not  MLM‐enabled. Discovery Requirement Until an MLM‐enabled cartridge is discovered,  either through the automatic media discovery process or when it is loaded  into and then unloaded from a drive for the first time, it is not included in  the MLM database; nor is the capacity of a non‐discovered data cartridge  included on the Filled Capacity bar graph shown on the General Status  screen.  November 2016 User Guide—Spectra T950 Library...
  • Page 281 The MLM reports help you identify tapes with high error rates or other  problems (for example, a dropped leader pin) that pose a risk to protecting  your data. These tapes can then be removed before they cause data  corruption or other problems. See Generate MLM Reports on page 308 for  detailed information about the types of reports you can generate. MLM Database Management After a cartridge is added to the MLM  database, its MLM data remains in the database even if the cartridge is  exported from the library. If the cartridge is later reimported, the MLM  database is updated to reflect any new information obtained from the  cartridge MAM. When a cartridge is permanently removed from service, it  can be manually deleted from the database. The MLM database is restricted to a maximum of 5,000 records when the  library is using a Spectra PC as the LCM; the maximum is 75,000 records  when the library is using a Spectra LS as the LCM. When this limit is  reached, the record for the least recently exported cartridge, as determined  by the Export Date tracked by MLM, is automatically deleted. The library  does not notify you when it reaches the maximum number of records.  To ensure that you have a complete record of all the cartridges that are used  in the library, regularly generate and export a Media Health report for the  entire library (see Using MLM Reporting on page 308). When a cartridge is  retired or permanently exported from the library, its record can be deleted  from the MLM database. Records can be deleted individually or as a group  (see Delete MLM Records From the Database on page 318).  If desired, the information in the MLM database can be exported to a  comma‐separated‐value (CSV) file, which can then be imported into  ® Microsoft Excel  or other software applications that support this file type  (see Download the MLM Database for Analysis and Archival on page 321). November 2016 User Guide—Spectra T950 Library...
  • Page 282 LTFS impacts MLM. Remaining Capacity Calculations In addition to media health, the library  uses information in the MLM database to estimate the Remaining Capacity  report for the cartridges in the selected partition. If the partition contains a  mix of MLM and non‐MLM‐enabled data cartridges, the report only shows  the estimated capacity on the MLM‐enabled cartridges. Cleaning Cartridge Tracking Functional Overview The library tracks expired cleaning cartridges in the  cartridge inventory and does not attempt to use an expired cleaning  cartridge. Expired cleaning cartridges are identified by an “x” next to the  slot number on the Inventory screen. When you enable MLM and use Spectra Certified MLM‐enabled LTO  cleaning cartridges, MLM tracks and reports usage information for the  cleaning cartridges. This information, which includes the number of cleans  remaining and the cartridge health (good, near expiration, or expired), is  stored in the MLM database.  When a cartridge is nearing the end of its useful life, MLM notifies you so  that you can have another on hand to replace it. This early notification  helps prevent failed cleanings resulting from using an expired cleaning  cartridge. See Enabling MLM and Configuring Global Settings on page 287  for information about setting the threshold for generating the notification. Starting with BlueScale12.7.01, TS11x0 technology cleaning tapes  Note: are always treated as MLM‐enabled by the BlueScale software. November 2016 User Guide—Spectra T950 Library...

  • Page 283: Mlm Prescan And Postscan

    The library does not store any information about non‐MLM cleaning  cartridges in the MLM database. The library retains the information about  an expired cleaning cartridge for as long as it remains in the library or until  the library is power‐cycled. If an expired non‐MLM cartridge is exported  and then reimported into the library, the cartridge must be loaded into a  drive in order to identify it as expired.  MLM PreScan and PostScan Overview MLM PreScan and PostScan are configurable background  processes that use an LTO‐4 or later generation drive to provide two levels  of verification for LTO data cartridges. See Using PreScan on page 298 and  Using PostScan on page 299 for detailed information about configuring  and using PreScan and PostScan. Note: PostScan and Spectra SKLM encryption key management cannot  be configured for use in the same partition. Enable and Configure PreScan and PostScan Both PreScan and PostScan  are enabled and configured as part of the partition creation process, as  described in Enable and Configure MLM PreScan and PostScan on  page 199. During configuration you set the scanning frequency and select  the types of scan you want to use. November 2016 User Guide—Spectra T950 Library...
  • Page 284 PreScan and PostScan System Messages Both PreScan and PostScan  generate system messages as possible error conditions are detected (for  example, a broken leader or a media error). The messages indicate that the  error condition was detected by the PreScan or PostScan process and not  during normal operation. Interaction with Move Requests If a host requests a move while a  cartridge is being scanned using one of the partition drives (PreScan or  QuickScan), the move is delayed until the scan completes and the cartridge  is returned to its slot. Background Operations To protect you against making changes that  could negatively impact the library’s operation, the BlueScale software  automatically prevents you from performing certain operations while the  library is performing background operations, including Media Auto  Discovery, PreScan, or PostScan.  You cannot import or export cartridges while the library is running a  Media Auto Discovery or PreScan operation, nor can you use the  BlueScale user interface to move cartridges from one location to  another in the library.  If you cannot wait for the operation to complete, you can stop Media  Auto Discovery or PreScan and then manually start it at another time  (see Stop the Discovery Process on page 298). November 2016 User Guide—Spectra T950 Library...

  • Page 285: Additional Mlm Features

     Change the library configuration settings  Create or modify partitions  Update BlueScale software or the drive firmware If you need to perform any of these operations or if you need to reset  the library, you can pause the PostScan process for one hour (see Pause  the PostScan Process on page 307). The library returns any cartridges  currently being scanned to their original locations. After an hour  passes, the library checks the prerequisites for starting PostScan (see  Prerequisites for Starting a PostScan Operation on page 300) and when  met, restarts the PostScan operation on the tape that was being verified  at the time of the interruption.  Additional MLM Features In addition to the features described in the previous sections, MLM  provides the following features (listed in alphabetical order): Broadcast Capacity The Broadcast Capacity option changes the capacity  displayed on the General Status screen to show broadcast‐centric hours of  programming used and hours of programming remaining instead of raw  capacity (see Configure How Storage Capacity Displays on page 291). Database Management Management tools let you manually delete one or  more tape records from the MLM database when the tape is retired or  permanently exported from the library. You can also download the MLM  database as a comma‐separated‐value (CSV) file and open the file in any  software application that supports this type of file (for example,  spreadsheet software). November 2016 User Guide—Spectra T950 Library...
  • Page 286 Filled Capacity bar graph shown on the General Status screen. Filled capacity Figure 172 The General Status screen shows the storage capacity usage for the selected partition. Media Alert The Media Alert feature generates a system message when a  tape’s health is identified as poor (red) during five consecutive loads. This  message is only generated once per tape. A separate system message is  generated whenever a cartridge experiences a hard error. Tracking Non-MLM-Enabled Media MLM tracks the basic health  information for LTO data cartridges that are not MLM‐enabled. This basic  health information is based on tape log data retrieved from an MLM‐ capable LTO drive (LTO‐4 or later generation) when the cartridge is  ejected. The data pertinent to media health is stored in the MLM database  and used to determine the media health status (Usable or Impaired)  included in Media Lifecycle Management reports. November 2016 User Guide—Spectra T950 Library...

  • Page 287: Enabling Mlm And Configuring Global Settings

    User Privilege Requirements Only a user with superuser or administrator  privileges can enable MLM and configure the global MLM features. Enable MLM and Configure Settings Use the following steps to enable MLM and Media Auto Discovery and  configure the global settings for MLM. These settings affect all partitions in  the library. Note: Enabling MLM automatically enables Drive Lifecycle  Management (DLM) as well. See Chapter 10 – Using Drive  Lifecycle Management, beginning on page 322 for information  about DLM. 1. Log into the library as a user with superuser or administrator  privileges. November 2016 User Guide—Spectra T950 Library...
  • Page 288 Chapter 9 — Configuring and Using Media Lifecycle Management Enabling MLM and Configuring Global 2. From the toolbar menu, select Configuration > Media Lifecycle Management. The Media Lifecycle Management Settings screen  displays. Figure 173 Use the Media Lifecycle Management Settings screen to enable MLM and configure the global configuration settings. November 2016 User Guide—Spectra T950 Library...
  • Page 289 Load Count from the load count stored on the cartridge’s MAM. Discrepancies Set the threshold for the minimum number of cleaning passes  Zero (0) Minimum Cleaning remaining on a cleaning cartridge. When an MLM‐enabled  Passes Before cleaning cartridge reaches this threshold, a warning message  Warning is generated showing that the cleaning cartridge is nearly  expired. The warning message is generated every time the  cleaning tape is used while the number of cleanings remaining  is at or below the threshold value.  Set the number of times a tape can be loaded into a drive  10,000 loads Maximum Tape Loads Before before a load count warning message is generated. When the  Warning number of tape loads reaches the specified threshold, a  warning message is generated. Subsequent loads do not  generate additional messages. Generate a Load Count Media Lifecycle Report to determine  the current usage status of the media in your library (see  Using MLM Reporting on page 308 for detailed information). If you began using MLM‐enabled cartridges before  Note: you enabled MLM, some of your media may already  exceeded the thresholds you set. November 2016 User Guide—Spectra T950 Library...
  • Page 290 You can let the library discover cartridges and add them to  the MLM database the first time they are loaded and  unloaded from an MLM‐enabled drive during normal  operations. Set the number of minutes that the library needs to be idle  5 minutes Minimum Idle before the Media Auto Discovery process begins. Minutes Before Auto Discovery Display the MLM capacity using a broadcast‐centric method  None  Convert to based on hours of content used and total hours of content  (Disabled) Broadcast Hours available instead of raw capacity for all MLM‐enabled  cartridges. See Configure How Storage Capacity Displays on  page 291 for detailed information. Configure time periods during which the automatic PostScan  Zero (0) PostScan Blackout Periods process does not operate. See Configure PostScan Blackout  (Disabled) Periods on page 292 for detailed information. 4. Click Save to enable the selected MLM features. November 2016 User Guide—Spectra T950 Library...

  • Page 291: Configure How Storage Capacity Displays

    If you select None in the Convert to Broadcast Hours field, leave the Override Important Broadcast Bit Rate value set to 0. Figure 174 Select the conversion settings on the Convert to Broadcast Hours drop-down list. November 2016 User Guide—Spectra T950 Library...

  • Page 292: Configure Postscan Blackout Periods

    If PostScan is actively verifying a tape at the time the blackout period starts, it completes the current scan. No additional tapes are scanned until the blackout period expires. 1. Log into the library as a user with superuser or administrator  privileges. 2. From the toolbar menu, select Configuration > Media Lifecycle Management. The Media Lifecycle Management Settings screen  displays. November 2016 User Guide—Spectra T950 Library...
  • Page 293 Enabling MLM and Configuring Global 3. In the PostScan Blackout Periods pane, use the Start and Stop drop‐ down lists to set the start and end times for the blackout period for each  day of the week.  Times are based on a 24‐hour clock, where 0 is midnight. Notes:  To disable the blackout period for a specific day, set both  Start and Stop to 0.   By default, the blackout periods are all set to 0 (disabled). The  PostScan process runs whenever there are tapes in the  PostScan queue and a Global Spare drive is available. Figure 176 Select the desired blackout periods for PostScan. 4. Click Save. 5. The blackout periods you set take effect when you enable PostScan for  individual partitions by configuring one or more PostScan triggers (see  Enable and Configure MLM PreScan and PostScan on page 199). November 2016 User Guide—Spectra T950 Library...

  • Page 294: Using Media Lifecycle Management

    If a cartridge is write-protected when it is inserted into a drive, the library cannot Important update the MLM information on the cartridge’s MAM.  Media Auto Discovery cannot begin while the library is  Notes: actively loading media into drives. If you import media  during this time, the library posts a failure message stating  that no drives are available. Either wait until the library is  idle before importing media or start the discovery process for  imported media manually when the library is idle.  If you import cartridges into the library with MLM disabled,  those cartridges are not automatically discovered and added  to the MLM database. After you enable MLM, you must use  the manual discovery process to add the cartridges to the  MLM database (see Discover Cartridges Manually on  page 296). November 2016 User Guide—Spectra T950 Library...
  • Page 295  If you do not want to wait until you import new cartridges to  have the cartridges already in the library added to the MLM  database, manually start the discovery process (see Discover  Cartridges Manually).  Use your storage management software to load each cartridge  into an LTO‐4 or later generation drive and then unload it.  Let the library update the MLM database as part of normal  operation. The information for each cartridge is added to the  MLM database the first time the cartridge is loaded into and then  unloaded from an LTO‐4 or later generation drive. 4. When the initial discovery process is complete, disable the alert  about non‐MLM‐enabled media, if desired. 5. To routinely verify the readability of the cartridges, configure  PostScan for each partition in the library (see Using PostScan on  page 299).  November 2016 User Guide—Spectra T950 Library...

  • Page 296: Discover Cartridges Manually

    Figure 177 Click Discover Media on the MLM Tools screen to begin configuring a manual media discovery process. 4. Select the partition containing the cartridges you want to add to the  MLM database, then click Next. Figure 178 Select the partition containing the cartridges you want to add to the MLM database. November 2016 User Guide—Spectra T950 Library...
  • Page 297 Figure 179 Click OK on Start Media Discovery screen to start media discovery. 6. When the Media Discovery Start Results screen displays, click OK to  confirm that the process started and return to the Media Lifecycle  Management Tools screen. The discovery process continues in the background while the library  continues to operate. Note: See Background Operations on page 284 for information about  operations that cannot be performed while the discovery process  is running. Figure 180 The Media Discovery Start Results screen displays when the discovery process starts. November 2016 User Guide—Spectra T950 Library...

  • Page 298: Stop The Discovery Process

    Figure 181 Click Stop Discovery to stop the discovery process. To resume the discovery process, repeat the steps in Discover Cartridges  Manually on page 296 or wait until you import additional cartridges into  the partition to trigger the discovery process automatically. SING Overview The MLM PreScan feature is a background process that replaces  the default Media Auto Discovery process in partitions where it is enabled;  unlike Media Auto Discovery it does not operate globally. PreScan is  enabled when you configure the partition (see Enable and Configure MLM  PreScan and PostScan on page 199).  PreScan provides verification of data cartridges by performing a basic  functionality test and health check on each imported cartridge using  available LTO‐4 or later generation drives or TS11x0 technology drives in the  partition. As a part of the PreScan process, any cartridges that are not  already in the MLM database are added to the MLM database. During the PreScan process, the library automatically inserts each  cartridge into an available LTO‐4 or later generation drive or TS11x0  technology drive assigned to the partition. The drive loads the cartridge  and checks it to determine whether it has any of the following  characteristics:  Non‐MLM‐enabled  Broken or dislodged leader  Red media health  Write protected  Encrypted tape with a moniker not currently stored in the library November 2016 User Guide—Spectra T950 Library...

  • Page 299: Using Post Scan

    PostScan is enabled and configured for each individual partition. PostScan does not Important operate until the PostScan option is selected and one or more triggers are specified for the partition (see Enable and Configure MLM PreScan and PostScan on page 199 Note: PostScan and Spectra SKLM encryption key management cannot  be configured for use in the same partition. November 2016 User Guide—Spectra T950 Library...

  • Page 300: Operational Overview

    PostScan on page 305). Before beginning the PostScan process, the library verifies that the  following prerequisites are met:  The system is idle for the period of time specified for the partition (see  Enable and Configure MLM PreScan and PostScan on page 199).  The library is not currently in a PostScan blackout period (see  Configure PostScan Blackout Periods on page 292).  If Full Scan is enabled, an LTO‐4 or later generation or TS11x0  technology Global Spare drive assigned to the partition is available.   —   O R  —   If QuickScan is enabled, an LTO‐5 or later generation or TS11x0  technology drive in the same partition as the cartridge that met the  PostScan trigger criteria is available.   —   O R  —   If QuickScan with Spare Drives is enabled, an LTO‐5 or later  generation or TS11x0 technology Global Spare drive assigned to the  partition is available. November 2016 User Guide—Spectra T950 Library...
  • Page 301 This PostScan Uses... option... FullScan A Global Spare drive assigned to the partition. FullScan verifies all of the data  on the tape, from the beginning of the tape (BOT) to the end of the recorded  data (EOD) or the physical end of the tape, whichever comes first.  Notes:  If the partition uses LTO‐4 drives, FullScan is the only available option.  A Global Spare drive must be assigned to the partition.  The cartridge does not appear on the BlueScale inventory screens while it is  being scanned. If the cartridge is requested by the storage management  software it is immediately ejected from the drive that is performing the  verification and moved to the location requested by the storage management  software. A system message is posted to indicate that the FullScan operation  was interrupted. The cartridge is returned to the top of the PostScan queue  and is the first one processed after it is returned to its slot.  The Global Spare drive cannot be activated while FullScan is running. You  must first pause the PostScan process (see Pause the PostScan Process on  page 307). The library immediately aborts the FullScan currently in progress  and returns the cartridge to its original location. You can then activate the  Global Spare drive (see Using a Global Spare Drive on page 396). The aborted  FullScan process resumes when the Global Spare drive is again available.   The time to complete a FullScan depends on the type and amount of data on  the tape and whether it was written using fixed‐ or variable‐length blocks.  Using FullScan on tapes that are written using variable‐length block sizes is  not recommended. November 2016 User Guide—Spectra T950 Library...
  • Page 302 QuickScan using a An LTO‐5 or later generation or TS11x0 technology Global Spare drive.  Global Spare QuickScan verifies all of the data on a single wrap, from the beginning of the  tape (BOT) to the end of the wrap or the end of recorded data (EOD), whichever  comes first. Notes:  A Global Spare drive must be assigned to the partition.  The cartridge does not appear on the BlueScale inventory screens while it is  being scanned. If the cartridge is requested by the storage management  software it is immediately ejected from the drive that is performing the  verification and moved to the location requested by the storage management  software. A system message is posted to indicate that the QuickScan  operation was interrupted. The cartridge is returned to the top of the  PostScan queue and is the first one processed after it is returned to its slot.  The Global Spare drive cannot be activated while a QuickScan using Global  Spares is running. You must first pause the PostScan process (see Pause the  PostScan Process on page 307). The library immediately aborts the QuickScan  currently in progress and returns the cartridge to its original location. You  can then activate the Global Spare drive (see Using a Global Spare Drive on  page 396). The aborted QuickScan process resumes when the Global Spare  drive is again available.   A QuickScan using a Global Spare drive is limited to 10 minutes. If the  QuickScan exceeds this time limit, the operation is aborted and the cartridge  is returned to its slot. The library posts a message stating that the QuickScan  failed. Use FullScan to verify the cartridge. November 2016 User Guide—Spectra T950 Library...

  • Page 303: Address Requirements For Use

    MLM database, but the library cannot update the MLM information on the cartridge’s MAM.  LTO‐4: Only the FullScan option is available when using LTO‐4 drives. Drive Support for PostScan  LTO‐5 or later generations: FullScan, QuickScan, and QuickScan using Global  Spare are available when using LTO‐5 or later generation drives.  TS11x0 technology: FullScan, QuickScan, and QuickScan using Global Spare  are available when using TS11x0 technology drives. Note: While a drive is in use for QuickScan operations, it is unavailable to the  storage management software. November 2016 User Guide—Spectra T950 Library...

  • Page 304: Enable Postscan

    PostScan is enabled by selecting one or more trigger criteria when you  configure a partition (see Enable and Configure MLM PreScan and  PostScan on page 199). The available PostScan options depend on the drive  type and whether or not a Global Spare drive is assigned to the partition. PostScan is enabled and configured for each individual partition. PostScan does not Important operate until the PostScan option is selected and one or more triggers are specified for the partition November 2016 User Guide—Spectra T950 Library...

  • Page 305: Request A Manual Postscan

    Using PostScan Request a Manual PostScan The automatic PostScan triggers only add MLM‐enabled data cartridges to  the PostScan queue. However, cartridges can also be added to the PostScan  queue manually. This is especially useful if your library contains cartridges  that are not MLM‐enabled. You can also use the manual PostScan process  to verify a suspect MLM‐enabled cartridge even if it was previously  scanned.  Cartridges that are manually added to the PostScan queue are processed  before cartridges that were added as a result of the trigger criteria for the  partition. They are processed using the PostScan option that was specified  for the partition. Use the following steps to manually start the PostScan process. 1. Enable Media Lifecycle Management if it is not already enabled (see  Enabling MLM and Configuring Global Settings on page 287).  2. From the toolbar menu, select Maintenance > MLM. The Media  Lifecycle Management Tools screen displays. Figure 182 Click Manual PostScan on the MLM Tools screen. November 2016 User Guide—Spectra T950 Library...
  • Page 306 Only the slots below the top one displayed in the list are searched. Scroll to the top of the source list before clicking Find. The search starts at the second visible slot. 6. Click Add to add the selected cartridge to the Tape List. November 2016 User Guide—Spectra T950 Library...

  • Page 307: Pause The Postscan Process

    Pausing PostScan affects all partitions that are configured to use PostScan. Use the following steps if you need to temporarily pause the PostScan  process. 1. From the toolbar menu, select Maintenance > MLM. The Media  Lifecycle Management Tools screen displays. The Pause PostScan button is only present if the PostScan  Note: process is running. Figure 184 Click Pause PostScan on the MLM Tools screen to interrupt the PostScan process. 2. Click Pause PostScan to pause the PostScan operation for one hour so  that you can use the Global Spare or perform other library operations.  After an hour passes, the library restarts the PostScan operation on the  tape that was being verified at the time of the interruption, provided  the PostScan prerequisites listed on page 300 are met.  November 2016 User Guide—Spectra T950 Library...

  • Page 308: Using Mlm Reporting

    1. Log into the library.  2. From the toolbar menu, select General > Media Lifecycle Management.  The Media Lifecycle Management Report screen displays.  Note: You can also click on the Filled Capacity bar graph on the  General Status screen (Figure 172 on page 286). 3. Select either Total Library or a specific partition from the Partition drop‐ down list, and then click Go. Note: By default, the Media Lifecycle Management Report screen  shows a Media Health report for all Spectra Certified MLM‐ enabled cartridges in the entire library. Figure 185 Select the partition for which you want to display the media health report. November 2016 User Guide—Spectra T950 Library...
  • Page 309 This report is not available for non‐MLM‐enabled cartridges. Note: The number of cleanings remaining and the born on date for each MLM‐ Cleans Remaining enabled cleaning cartridges. This report is not available for non‐MLM‐enabled cartridges. Note: Born on Date The date that the MLM‐enabled cartridge (both data and cleaning) was created  and certified by Spectra Logic and the load count for each cartridge. Note: This report is not available for non‐MLM‐enabled cartridges. Exported Media A list of all the MLM‐enabled cartridges (both data and cleaning) that were  exported from the library, sorted by the export time (oldest first). The report  also shows the user name of the person who exported the media. Note: This report is not available for non‐MLM‐enabled cartridges. Last Write Time  Shows the time and date for the most recent write and read operations for each  Last Read Time MLM‐enabled data cartridge. Note: This report is not available for non‐MLM‐enabled cartridges. November 2016 User Guide—Spectra T950 Library...
  • Page 310 Figure 186 Use the health icons on the Media Lifecycle Management Report screen to quickly assess media health. The following table describes the meaning of each media health icon.  Select the barcode next to the icon to view detailed information about  that specific piece of media.  Icon Health score Meaning 100 – 80 The media health is Good.  Data cartridge: The media is in good condition and operating properly. The  cartridge can be used for writing new data and reading previously written  data.  Cleaning cartridge: More than 10 cleaning cycles remain on the cartridge. 79 – 50 The media health is Average.   Data cartridge: When the Health graph on the Details screen for the cartridge  falls below a health score of 80, the media health icon changes from green to  yellow (generally due to normal aging). For maximum reliability, only use  the cartridge for restores.  Cleaning cartridge: The cleaning cartridge is near expiration. From one to ten  cleaning cycles remain. November 2016 User Guide—Spectra T950 Library...
  • Page 311 Important: Only the slots below the top one displayed in the list are searched. Scroll to the top of the source list before clicking Find. The search starts at the second visible slot. November 2016 User Guide—Spectra T950 Library...

  • Page 312: Save An Mlm Report

    CarbideClean process. Health graph CarbideClean data Figure 187 The detailed MLM report for the selected media. 8. Click Previous to return to the main Media Lifecycle Management  Report screen (Figure 186 on page 310). Save an MLM Report You can choose to save a copy of the MLM report, which is a comma‐ separated text file (*.rpt), to a USB device, mail the saved report to  previously configured email recipient, or both. If desired, you can zip the  file before saving it. Note: You can also download the MLM database as a comma‐ separated‐value (CSV) file (see Download the MLM Database for  Analysis and Archival on page 321). Generate the desired report as described in Generate MLM Reports on  page 308. November 2016 User Guide—Spectra T950 Library...
  • Page 313 Note: If you want to email the report, the intended recipient must be a  previously configured mail user (see Configure Mail Users on  page 118). This option... Saves... Report All Media A report containing all of the available detailed MLM data for MLM‐enabled  Lifecycle Data media in the selected location (a specific partition or the total library). Note: Depending on the number of cartridges in the selected location, this  report can be quite large. Report Selected Only the fields displayed in the report that you selected on the Media Lifecycle  Data Management Report screen (Figure 186 on page 310).  Note: The headings in the saved report reflect the fields displayed in the  report you selected in the Media Lifecycle Management Report screen. Zip Report The report as a zip file. Zipping the report is especially useful when emailing  the Report All Media Lifecycle Data report. Note: If you unzip the report using the standard format used by most file‐ zipping applications, the application creates the following directory structure: *\hard disk\lc\reports. November 2016 User Guide—Spectra T950 Library...

  • Page 314: Override A Poor Cartridge Health Report

    Do not reset the cartridge health unless you believe that the reported poor health Important is due to drive problems and not the cartridge or you are specifically directed to do so by Spectra Logic Technical Support. Use the following steps to reset the health of a single cartridge. Display the Media Lifecycle Reports screen as described in Generate  MLM Reports on page 308.

  • Page 315: Managing The Mlm Database

    Figure 189 Click the green override button to reset the reported health for an MLM-enabled LTO cartridge. 4. Attempt to resolve the issues that were causing the media health to be  reported as poor. MLM D ANAGING THE ATABASE The MLM database contains the usage history, health, and the verification  data for all of the MLM‐enabled cartridges in your library. It also contains  the Drive Lifecycle Management data for all of the drives in your library  (see Monitoring Drive Health Using DLM on page 323).  Deciding when and how often you back up the MLM database depends on  many factors, including how often tapes are loaded into a drive.   If all of the tapes are loaded into drives frequently, the MLM database  can be rebuilt relatively quickly. The database can be backed up less  frequently.   If many of the tapes remain in the library without being loaded into a  drive for a long period of time, or if tapes are exported and stay outside  of the library for a long period of time, rebuilding the MLM database  can take a long time. Back up the MLM database more frequently. November 2016 User Guide—Spectra T950 Library...

  • Page 316: Back Up The Mlm And Dlm Databases

    2. Log into the library as a user with superuser or administrator  privileges. 3. If you want to backup the MLM database to a USB device, connect the  device to the library and allow time for the device to mount before  continuing. 4. From the toolbar menu, select Maintenance > Tools. The Maintenance  Tools screen displays. 5. Select Utilities. The Utilities screen displays. 6. Click Show Advanced. The Advanced Utilities Confirmation screen  displays. 7. Click Next. The Utilities screen refreshes to show a list of the advanced  utilities. 8. Scroll down and select Save MLM Database. The screen refreshes to  show the details for the utility. Figure 190 Select the Save MLM Database utility. November 2016 User Guide—Spectra T950 Library...
  • Page 317  The check box options at the top of the screen only relate to  the system messages indicating that the utility completed  successfully (or failed). They do not relate to the MLM  database file itself.  Select this option... To... Save MLM Backup the MLM database to a USB device. Database to USB Mail MLM Database Send the MLM database file as an email attachment to the specified mail  to... recipient.  Note: Do not use the default autosupport@spectralogic.com email recipient.  Spectra Logic does not save emailed files unless they are specifically requested  for troubleshooting. 10. If you want to compress the file to make it smaller, select On in the  Compress Files? drop‐down list. 11. Click Run Utility. After a brief delay, the Utility Results screen displays, showing that the  database file was either saved or sent. November 2016 User Guide—Spectra T950 Library...

  • Page 318: Verify The Database Backup File

    Saved to a USB 1. Plug the USB device into a PC. The PC does not need to be connected to the  Device library. 2. Examine the list of files on the USB device and locate the SavedMLMDB  folder. 3. Open the folder to verify that it contains the following file, where <date- time> is the time stamp for when the backup was created:  Spectra PC  —   c minfo_<date-time>.dat  — OR —  Spectra LS  —   x mlinfo<date-time>.db — OR —  Zipped file  —   c minfo_<date-time>.zdt  (The zip filename is the same for both the Spectra PC and the Spectra LS.) 4. Verify that the file is more than 0 bytes in size. 5. If a file with the correct filename format is present and is more than 0 bytes in ...
  • Page 319 4. Click the trash can icon next to the barcode to delete the record. Click the trash can icon to delete the selected cartridge from the MLM database. Figure 191 Use the trash can icon to delete individual records from the MLM database. 5. Respond to the confirmation message to delete the record. November 2016 User Guide—Spectra T950 Library...
  • Page 320 MLM database. 3. Click Delete Records. The Delete MLM Records screen displays. Figure 193 Select the cartridges to remove from the MLM database on the Delete MLM Records screen. 4. Select the cartridge records you want to delete from the MLM database. An asterisk (*) indicates that the cartridge was exported from the  Note: library. 5. Click Delete Selected to remove the selected records from the MLM  database. November 2016 User Guide—Spectra T950 Library...

  • Page 321: Download The Mlm Database For Analysis And Archival

    2. From the toolbar menu, select Maintenance > MLM. The Media  Lifecycle Management Tools screen displays. Figure 194 Click MLM Report on the MLM Tools screen. 3. Click MLM Report and use your browsers Open File dialog box to open  or save the file. 4. To view the information stored in the MLM database, open the CSV file  using a software program that supports this file type. Figure 195 An example of the downloaded MLM database file (opened in Microsoft Excel). November 2016 User Guide—Spectra T950 Library...

  • Page 322: Chapter 10 - Using Drive Lifecycle Management

    HAPTER Using Drive Lifecycle Management This chapter describes how to use BlueScale Drive Lifecycle Management  to proactively monitor the health of the drives in your library. Topic BlueScale Drive Lifecycle Management this page Monitoring Drive Health Using DLM page 323 Using the Drive Health Icons page 324 Viewing and Saving a Detailed Drive Health  page 326 Report Downloading the DLM Database page 328 CALE RIVE IFECYCLE ANAGEMENT Overview BlueScale Drive Lifecycle Management works in conjunction  with MLM to help you identify drives that experience a high number of  errors or other problems during operation. Each time a cartridge is unloaded from a drive, the library collects the  media health data from the drive. This data includes read/write errors,  tape alerts, and flags generated during the time the most recent cartridge  was loaded in the drive. It also includes the current value for the drive’s  single character display (SCD) and any errors detected at the time the  cartridge is unloaded. All of this data, plus the MLM data for the 50 most  recently loaded cartridges, is stored in the DLM database. This data is used  to generate an overall drive health status for the library, as well as health  reports for each individual drive.  Enabling DLM BlueScale Drive Lifecycle Management (DLM) is  automatically enabled when Media Lifecycle Management (MLM) is  enabled and cannot be used without MLM. See Chapter 9 – Configuring ...

  • Page 323: Monitoring Drive Health Using Dlm

    Drive Testing If a drive is experiencing problems, the DLM drive test  wizard lets you test the basic functionality of the drive. This test, when  used in conjunction with other DLM data and MLM data, can help you  determine whether a drive or the media is the source of the errors you are  investigating.  User Privilege Requirements Only a user with superuser or administrator  privileges can access and use the DLM features.  ONITORING RIVE EALTH SING When DLM is enabled, the Drives icon in the Configuration toolbar  changes to the DLM icon. Selecting DLM from the toolbar displays the  Drives screen, which uses health icons to provide at‐a‐glance information  about the health of each drive in the library. From the Drives screen you  can access detailed drive health reports for each drive in the library, as well  as drive management tools.  Figure 196 Enabling DLM changes the Drive icon in the Configuration toolbar. November 2016 User Guide—Spectra T950 Library...

  • Page 324: Using The Drive Health Icons

    Detail Detailed Drive Health Report on page 326). Use the DLM Drive Test wizard to test a drive (see Using DLM to Test a Drive  Test on page 427). Reset the drive, which power cycles the drive, runs the internal drive  Reset diagnostics, and reinitializes it in the library (see Resetting a Drive on page 395). Using the Drive Health Icons The drive health icons provide at‐a‐glance health status for the drives in  the library. The icons appear on the following screens, as well as in the  drive health reports (see Viewing and Saving a Detailed Drive Health  Report on page 326).  The health icon on this screen... Indicates... The overall drive health for  General Status the selected partition. Note: The drive health icon  on the General Status screen  reflects the lowest health  score for the drives in the  partition being viewed. November 2016 User Guide—Spectra T950 Library...
  • Page 325 The health icon on this screen... Indicates... The overall health of each  Drives individual drive in the  library. Drive Details The health of the selected  drive. The drive health icon state is based on data collected for the drive when the  last cartridge was loaded in the drive. This data consists of the code  presented on the drive’s SCD or MCD, as well as tape alerts, and errors  detected at the time the tape is unloaded. See Interpreting the SCD and  MCD Codes on page 410 for detailed information about the SCD and MCD  codes. The following table describes the drive health status icons. Note: Not all SCD and MCD codes have an associated DLM icon. Icon Meaning The drive health is Good. The drive is operating normally. The drive requires Attention.  Use the SCD or MCD code information on the Drive Details screen to  determine the type of action required. See Interpreting the SCD and  MCD Codes on page 410 to determine what action is needed to address  the condition. The drive health is Poor.  The drive experienced an unrecoverable error or problem. Use the SCD  or MCD code information on the Drive Details screen to determine the  type of action required. See Interpreting the SCD and MCD Codes on  page 410 to determine what action is needed to address the condition. The drive health is Unknown. The status of the drive cannot be  determined.  November 2016 User Guide—Spectra T950 Library...

  • Page 326: Viewing And Saving A Detailed Drive Health Report

    2. From the toolbar menu, select Configuration > DLM to display the  Drives screen. Figure 197 Click Detail to view detailed information about a drive. 3. Click Detail next to the drive for which you want to view more  information. The Drive Details screen displays. Figure 198 The Drive Details screen shows detailed information about the selected drive. November 2016 User Guide—Spectra T950 Library...
  • Page 327 Summary of tapes The barcode label information and health information for the last 10 cartridges  loaded into the drive. The health icon indicates the cartridge health at the time  the cartridge was unloaded from the drive (Tape Health at Unmount) and the  current health status stored in the MLM database (Current Tape Health). Refer  to the table on page 310 of Chapter 9 – Configuring and Using Media Lifecycle  Management, beginning on page 276 for descriptions of the icons related to  media health. Note: Depending on the drive’s history, this pane may not have any entries. Figure 200 The Summary of tapes pane shows the barcode label information and health information for the last 10 cartridges loaded into the drive. November 2016 User Guide—Spectra T950 Library...

  • Page 328: Downloading The Dlm Database

    The information required to restore the DLM database is backed up with the MLM database. See Back Up the MLM and DLM Databases on page 316 information about backing up the MLM database. The DLM Report button is only available when you access the  Note: library using the BlueScale web interface (RLC). It is not  available from the operator panel. November 2016 User Guide—Spectra T950 Library...
  • Page 329 Management Tools screen to export the DLM database as an XML file. 3. Click DLM Report. The XML file opens in the application associated  with that file type on the computer accessing the library’s BlueScale  web interface. Note: Typically, the application associated with XML files is a web  browser. Depending on the browser, the file may open in a new  browser window.  Figure 203 The DLM database XML file opened in a web browser. 4. Use the File > Save option in the application that opened the XML file  to save it to a known location on your computer. 5. You can open the saved XML file using Microsoft Excel 2007 or later, or  use another program that supports the XML file format. November 2016 User Guide—Spectra T950 Library...

  • Page 330: Chapter 11 - Configuring And Using Autosupport

    HAPTER Configuring and Using AutoSupport This chapter describes how to configure and use AutoSupport with your  library. All AutoSupport functionality is included with your library purchase. Topic AutoSupport Overview this page Configuring AutoSupport page 333 Configure Mail Recipients page 333 Configure AutoSupport Profiles page 334 Configure Alarms page 338 Configure Log Set Forwarding page 339 Using AutoSupport page 341 Create New Support Tickets page 341 Update Existing Support Tickets page 346 UPPORT VERVIEW AutoSupport configures the library to automatically notify support  personnel or others with messages or when specific events occur. It can also  be used to open or update a support ticket and send it to a specified  recipient or to Spectra Logic Technical Support. AutoSupport can be used  without configuring the library with email access by saving the ASL sets  generated by AutoSupport to a USB device and then manually sending an  email containing the stored information to Spectra Logic Technical Support. Note: AutoSupport Log (ASL) information is only for troubleshooting  purposes. This log information is separate from the data path  and contains no customer data.
  • Page 331 If you select autosupport@spectralogic.com as a mail recipient in  the AutoSend profile, the library also sends the ASL file and a  ticket request to Spectra Logic Technical Support. For this event... An AutoSupport ticket request is generated... Motion Restart Whenever motion restarts. Each motion restart is treated as a separate event  and results in generation and submission of an AutoSupport ticket request. Front or Side Panel If a library side panel or front panel is opened or removed three times within  thirty minutes. Only one AutoSupport ticket request is generated for each  Opened or Removed 30‐minute time period. Power Supply When a power supply fails. Each power supply is evaluated separately. Only one  Failure AutoSupport ticket request per power supply is generated for each 24‐hour time  period, even if the power supply fails and then resumes operation repeatedly. If  two power supplies fail during the same 24‐hour time period, two separate  AutoSupport ticket requests are generated, one per failed power supply. November 2016 User Guide—Spectra T950 Library...
  • Page 332  Failure of the RIM software or hardware.  Loss of communication between the library and the RIM.  Removal of a RIM from the library without using the BlueScale Controller  Remove or Controller Replace operation.  AutoSupport ticket requests are not generated if the RIM is removed following  a Controller Remove or a Controller Replace operation. Each RIM is evaluated separately. Only one AutoSupport ticket request per RIM  is generated for each 24‐hour time period, even if the RIM fails and then resumes  operation repeatedly. If two RIMs fail during the same 24‐hour time period, two  separate AutoSupport ticket requests are generated, one per failed RIM. Drive Failure When the library detects a drive failure that results in the percentage of failed  drives in a partition meeting or exceeding the specified threshold (see  Configure Alarms on page 338). The following drive problems can generate a drive failure event:   Failure of the drive software or hardware.  Loss of communication between the library and the drive.  Removal of a drive from the library without using the BlueScale Drive  Remove or Drive Replace operation.  AutoSupport ticket requests are not generated if the drive is removed following  a Drive Remove or a Drive Replace operation. Library Controller If the library controller (LC) fails to properly initialize. Fails to Initialize November 2016 User Guide—Spectra T950 Library...

  • Page 333: Configuring Autosupport

     Connect an Ethernet cable to the Ethernet connector on the LCM (see  Figure 16 on page 43).  Obtain the library’s IP address, subnet, and gateway address (see  Configure Network Settings on page 116). User Privilege Requirements Only a user with superuser or administrator  privileges can configure the AutoSupport features. Configure Mail Recipients If not already completed, configure one or more mail recipients who  should receive AutoSupport information (see Configure Mail Users on  page 118). At a minimum, configure Spectra Logic Technical Support  (autosupport@spectralogic.com) as a mail recipient if you want to  automatically send AutoSupport ticket requests to Spectra Logic Technical  Support. If desired, you can configure additional recipients.  The default autosupport@spectralogic.com mail recipient can be  Notes: used for any ASL or HHM files that are generated by the  library. This includes those generated manually, or  automatically in response to critical events or log forwarding.  Do not configure the autosupport@spectralogic.com mail  recipient to receive messages that result from configuration  changes or system messages generated by the library.  AutoSupport can be used without email access by saving the  information generated by AutoSupport to a USB device and  then manually sending the stored information to Spectra  Logic Technical Support. November 2016 User Guide—Spectra T950 Library...

  • Page 334: Configure Autosupport Profiles

    3. From the toolbar menu, select Maintenance > AutoSupport. The  AutoSupport screen displays. If you did not yet configure an AutoSupport profile, the Send Note: Log Set button is grayed out. If you did not configure a profile  for AutoSend, the Configure Alarms button is grayed out. Figure 204 Click Manage Profiles to create or edit an AutoSupport profile. 4. Click Manage Profiles. The AutoSupport Profiles screen displays. Figure 205 Use the AutoSupport Profiles screen to manage profiles. November 2016 User Guide—Spectra T950 Library...
  • Page 335 Figure 206 Enter required information for your company.  Complete the information in this screen. The information marked  with an asterisk (*) is required. Note: Make sure to fill in all of the required fields in each of the  following screens. You cannot advance to the next screen if  required information is missing.  The Customer/Contract Number is no longer used. Enter any six  alpha‐numeric characters. 2. Click Next. The Contact Information screen displays. Figure 207 Enter the required information for the contact person. 3. Enter the information for your contact person in the fields provided.  This information determines how Spectra Logic contacts this person.  November 2016 User Guide—Spectra T950 Library...
  • Page 336 Chapter 11 — Configuring and Using AutoSupport Configuring AutoSupport 4. Click Next. The System and Mail Information screen displays. Figure 208 Enter information about your operating environment.  Enter information about your library’s operating environment and  storage management software in the fields provided.  Select AutoSend Profile to use the current profile as the recipient for  critical alarm log sets automatically sent by the library. Note: Only one profile can be configured as the AutoSend profile.  Select the mail recipient(s) from the Mail To choices presented. Only  mail recipients that were previously configured are listed (see  Configure Mail Users on page 118). Note: You must select autosupport@spectralogic.com as one of the  recipients if you want the library to send an AutoSupport ticket  request to Spectra Logic Technical Support.  November 2016 User Guide—Spectra T950 Library...
  • Page 337 Figure 209 Review the profile information. 6. When all of the information is correct, click Save. 7. The AutoSupport Profiles screen redisplays, listing the newly  completed profile.  Figure 210 All of the AutoSupport profiles are listed on the AutoSupport Profiles screen. 8. Repeat Step 1 on page 335 through Step 6 if you want to create  additional profiles.  When you create multiple profiles, they are listed in the order in  Note: which they are created, not in alphanumeric order. 9. Click Previous to return to the main AutoSupport screen.  If one of the profiles is configured as an AutoSend recipient, the  Configure Alarms button is active (see Figure 204 on page 334).  November 2016 User Guide—Spectra T950 Library...

  • Page 338: Configure Alarms

    AutoSupport screen displays (see Figure 204 on page 334). 3. Click Manage Profiles. The AutoSupport Profiles screen displays (see  Figure 210 on page 337). 4. Click Remove next to the contact you want to delete. The Remove  Profiles screen displays, asking you to confirm the deletion. 5. Click Remove. The AutoSupport profiles screen redisplays with the  updated list of profiles. 6. Click Previous to return to the main AutoSupport screen.  Configure Alarms Use the steps in this section if you want the library to automatically  generate an ASL file in the event that any of the critical events listed under  Critical Alarms on page 331 occurs. 1. If you did not already do so, configure one AutoSupport profile as the  AutoSend recipient (see Step 4 on page 336). 2. Click Configure Alarms from the AutoSupport screen. The AutoSupport  Critical Alarm Configuration screen displays.  Figure 211 The AutoSupport Critical Alarm Configuration screen. November 2016 User Guide—Spectra T950 Library...

  • Page 339: Configure Log Set Forwarding

    The autosupport@spectralogic.com address must be selected as a  Note: mail recipient in the AutoSend profile if you want the library to  send critical event ASL files to Spectra Logic Technical Support. 4. If desired, select a value for the Partition Drive Failure Threshold from  the drop‐down list. This is the only configurable critical event. You can specify the threshold for the number of failed drives in a  partition that causes an AutoSupport ticket request to be generated.  The threshold is a percentage of drives assigned to the partition. You  can select 25% or 50%; the default is 50%. The threshold applies to all  partitions in the library. 5. Click Save to save your changes or click Previous to return to the main  AutoSupport screen without saving your changes. After your changes are saved, the AutoSupport Critical Alarm  Configuration screen redisplays with a confirmation message. 6. Click Previous to return to the main AutoSupport screen.  Configure Log Set Forwarding Log forwarding is enabled by default from the factory. This is a monthly  log set that is forwarded to Spectra Logic for data collection. No action is  taken by Spectra Logic Technical Support for a particular library when the  log set is received, but the data is parsed and stored in our database to  better understand our field population and how the library is used and  how it can be improved. November 2016 User Guide—Spectra T950 Library...
  • Page 340 Figure 212 The Configure Log Forwarding screen. 2. Select the forwarding options you want to use.  Allow BlueScale to automatically send log sets is selected by default.  Clear the check box if you do not want the library to automatically  generate and submit monthly Auto Support Log sets to one or more  preconfigured recipients.  The autosupport@spectralogic.com mail recipient is automatically  selected. All ASL files generated by the library are automatically  sent to Spectra Logic Technical Support.  Select any additional mail recipient(s) from the Mail To choices  presented. Only mail recipients that were previously configured are  listed (see Configure Mail Users on page 118). 3. Click Save.  After your changes are saved, the Configure Log Forwarding screen  redisplays with a confirmation message. 4. Click Previous to return to the main AutoSupport screen. November 2016 User Guide—Spectra T950 Library...

  • Page 341: Using Auto Support

    Create New Support Tickets  If autosupport@spectralogic.com is included in the Mail To: field  Notes: for the autosupport profile used to submit a ticket, then  Spectra Logic immediately sends a confirmation email to the  email address listed in the autosupport profile used to  submit the ticket, and a support person contacts the person  submitting the ticket during normal service contract hours.  If it is during your service contract hours and the problems  requires immediate attention, call Spectra Logic Technical  Support after submitting the AutoSupport ticket (see  Contacting Spectra Logic on page 7).  Go to Spectra Logic’s website at: support.spectralogic.com/ services‐and‐contracts/support‐offerings/ for information  about the warranty and service options for your library. Follow these steps to open a new ticket with Spectra Logic Technical  Support. 1. Log into the library as a user with superuser or administrator privileges. 2. From the toolbar menu, select Maintenance > AutoSupport. The main  AutoSupport screen displays. Figure 213 The main AutoSupport screen. November 2016 User Guide—Spectra T950 Library...
  • Page 342 Figure 215 The Select Ticket Type screen.  If you are sending additional information about an existing support  ticket, select Use existing support ticket and enter the ticket number  in the Number field. See Update Existing Support Tickets on  page 346 for additional information.  If this is a new ticket, select Create new support ticket. This option is  selected by default. Note: The Create new Hardware Health Monitor ticket option is not  available when you use the Send Log Set option to send an  AutoSupport ticket. This option is only used to send HHM data  in response to a maintenance notification (see Respond to HHM  Notifications on page 359). November 2016 User Guide—Spectra T950 Library...
  • Page 343 Chapter 11 — Configuring and Using AutoSupport Using AutoSupport 6. If you do not need to make any changes to the contact person’s  information for this support ticket, proceed to Step 7.  If you need to temporarily change the contact person’s information  for this ticket, click Profile Data. The Profile Summary screen  displays.  Make any necessary changes in the Profile Summary screen, then  click Use Settings. The Select Ticket Type screen redisplays. Figure 216 The Profile Summary screen.  Click Cancel to return to the Select Ticket Type screen without  making any changes to the contact person’s information. November 2016 User Guide—Spectra T950 Library...
  • Page 344 Chapter 11 — Configuring and Using AutoSupport Using AutoSupport 7. In the Select Ticket Type screen (Figure 215 on page 342), type a  detailed description of the issue in the Problem Description field,  including what happened just before the failure occurred. Note: Supplying a detailed problem description helps support  personnel to address the issue more quickly and efficiently. 8. Click Next. The Confirm and Submit Ticket screen displays.  Figure 217 The Confirm and Submit Ticket screen. November 2016 User Guide—Spectra T950 Library...
  • Page 345 All of the information is  Click Submit. A progress screen indicates that the ticket request  correct,  (with log information) is being sent. When completed, the  AutoSupport Profiles screen displays. When Spectra Logic receives the request, a ticket is opened and an  email response is sent to the user with a ticket number. You need to change the  1. Click Previous to return to the Select Ticket Type screen.  problem description,  2. Modify the problem description as required. 3. Click Next to return to the Confirm and Submit Ticket screen. You need to change the contact  1. Click Previous to return to the Select Ticket Type screen. person’s information, 2. Click Profile Data on the Select Ticket Type screen to display the  Profile Summary screen. 3. Make any necessary changes in the Profile Summary screen. 4. Click Use Settings. The Select Ticket Type screen reappears 5. Retype the problem description. 6. Click Next to return to the Confirm and Submit Ticket screen.  November 2016 User Guide—Spectra T950 Library...

  • Page 346: Update Existing Support Tickets

    Use Settings. The Select Ticket Type screen redisplays. 5. Select Use existing support ticket. 6. Type the six‐digit ticket number in the Number field. You received this  number when you originally opened the ticket. 7. Add any updated information in the Problem Description field. 8. Click Next. The Confirm and Submit Ticket screen displays (see  Figure 217 on page 344). 9. Verify that all information is correct. If all of the information is correct,  proceed to Step 10. If something needs to be changed, click Previous  and make the necessary changes. 10. To save the ticket information to a USB device instead of emailing from  the library, select the check box at the top of the screen (shown in  Figure 217 on page 344). The option to save the ticket to a USB device is only available if  Note: you connected a USB device to the library before you clicked  Send Log Set to begin updating the ticket. 11. Click Submit. A progress screen indicates that the ticket request (with log  information) is being sent. When completed, the AutoSupport Profiles  screen displays. When Spectra Logic receives the request, the ticket is  updated and an email response is sent to the user with a ticket number.  November 2016 User Guide—Spectra T950 Library...

  • Page 347: Chapter 12 - Library Troubleshooting

    HAPTER Library Troubleshooting This chapter describes troubleshooting steps you can take, as appropriate,  to help resolve problems you might encounter while operating the library.  Try these troubleshooting procedures before you open a support ticket with  Spectra Logic Technical Support. If you are unable to resolve the problem  yourself, open a support ticket (see Opening a Support Ticket on page 496). Note: The library must be under warranty or have a valid service  contract in order to qualify for support (see Service Contract  Extension on page 527 to learn about service contracts). Topic Troubleshooting Library Problems page 348 Troubleshooting Library Initialization Issues page 348 Troubleshooting BlueScale User Interface Issues page 349 Troubleshooting MLM Issues page 352 Troubleshooting Encryption Issues page 354 Resolving Operational Issues page 356 Using BlueScale Hardware Health Monitoring page 358 Respond to HHM Notifications page 359 View Hardware Health Monitoring (HHM) Data page 363 Capturing Traces page 365 Resetting the Library page 368 Resetting Components page 368 Reset the LCM or RCM page 369 Reset a RIM or F‐QIP page 370...

  • Page 348: Troubleshooting Library Problems

     Check the Service & Contracts menu to view information about the warranty  and service options available for your library as well as the Spectra Certified  Media warranty. ROUBLESHOOTING IBRARY NITIALIZATION SSUES This section provides information about potential library initialization  issues that you may experience. Issue Resolution Library hangs while The library gathers tasks at the beginning of the library initialization process,  gathering and displays this as its first task on the Library Initialization screen. If the  initialization tasks library is unable to gather the required initialization tasks within a few minutes  of powering on, contact Spectra Logic Technical Support for assistance (see  Contacting Spectra Logic on page 7). Library hangs If the library cannot complete the initialization process, it generates system  during messages and enter maintenance mode. Contact Spectra Logic Technical  initialization Support for assistance (see Contacting Spectra Logic on page 7). Do not power  off the library. November 2016 User Guide—Spectra T950 Library...

  • Page 349: Troubleshooting Bluescale User Interface Issues

    IP address].  See Connecting to the library remotely using the BlueScale web interface on  page 95 for additional information.  Reset the LCM to make sure that the Ethernet port is not hung (see Reset the  LCM or RCM on page 369). Cannot change a Before attempting to change configuration settings: configuration  Recommended  —   M ake sure that the drives in the partition are empty. setting  Make sure that the host is not communicating with the library.  Make sure that no background processes are running (for example, Media  Auto Discovery, PreScan, or PostScan). If a background process is running,  the library displays a message indicating what it is.  If the background process is Media Auto Discovery, PreScan, or PostScan  and you cannot wait for the process to complete, you can stop or pause the  operation (Stop the Discovery Process on page 298 and Pause the PostScan  Process on page 307).   For all other background processes, wait until the process is completed and  then retry the configuration change. November 2016 User Guide—Spectra T950 Library...
  • Page 350  A drive can export a single partition. A single RIM can export up to eight  partitions; a single RIM2 can export up to 16 partitions.  A maximum of six different exporting controllers can be used in a library.  Make sure that no background processes are running (for example, Media  Auto Discovery, PreScan, or PostScan). If a background process is running,  the library displays a message indicating what it is.  If the background process is Media Auto Discovery, PreScan, or PostScan  and you cannot wait for the process to complete, you can stop or pause the  operation (Stop the Discovery Process on page 298 and Pause the PostScan  Process on page 307).   For all other background processes, wait until the process is completed and  then retry the partition creation. Make sure that no background processes are running (for example, Media Auto  Cannot import or export cartridges Discovery, PreScan, or PostScan). If a background process is running, the  library displays a message indicating what it is.  If the background process is Media Auto Discovery, PreScan, or PostScan and  you cannot wait for the process to complete, you can stop or pause the  operation (Stop the Discovery Process on page 298 and Pause the PostScan  Process on page 307).   For all other background processes, wait until the process is completed and  then retry the import or export operation. November 2016 User Guide—Spectra T950 Library...
  • Page 351 BlueScale software. Renew the key as described in Renewing the BlueScale  Software Support Key on page 434. BlueScale Software Support key expired System message The library uses a secondary mirror of the operating system if it is unable to  successfully start from the primary copy. Contact Spectra Logic Technical  states that the library booted to Support for assistance (see Contacting Spectra Logic on page 7). the redundant partition Recalibrate the touch screen (see Calibrating the Touch Screen on page 459). Touch screen buttons and text fields are out of alignment November 2016 User Guide—Spectra T950 Library...

  • Page 352: Troubleshooting Mlm Issues

    Export or Exchange Expired  on the Inventory Cleaning Cartridges on page 247). screen The discovery process (Media Auto  Either wait until the library is idle  The library does Discovery or PreScan) cannot begin while  before beginning the import or  not proactively the hosts are actively loading cartridges  manually start the discovery  discover new into or unloading cartridges from the  process for imported cartridges  cartridges when drives. If you import cartridges during  when the library is idle. See  they are imported this time, the library posts a failure  Discover Cartridges Manually on  message stating that no drives are  page 296 for instructions. available to perform the discovery  process. November 2016 User Guide—Spectra T950 Library...
  • Page 353 MLM data on the cartridge MAM the first  LTFS, load and then unload  treated as non- time a cartridge is loaded and then  each cartridge into an LTO‐5  MLM cartridges unloaded from the drive. From that point  drive that is using firmware  forward, the MLM data is maintained in  version B6W0 or later before  the new location. you reformat the cartridges.  If the cartridge is formatted to use LTFS   To ensure full MLM tracking of  before the MLM data is moved, the  your LTFS‐formatted LTO‐5  MLM data is lost.  data cartridges, make sure all  LTO‐5 drives in the library are   If a properly prepared and LTFS‐ updated to firmware version  formatted cartridge is loaded into an  B6W0 or later. LTO‐5 drive that is not using firmware  version B6W0 or later, the drive cannot  locate or update the MLM data on the  cartridge. November 2016 User Guide—Spectra T950 Library...

  • Page 354: Troubleshooting Encryption Issues

    “Load drive after the library loses  encryption process: power or you reset or  attempted while 1. Move the cartridge out of the drive and return it  power‐cycle the library, the  encryption is to its storage location (see Exchange Magazines  drive is not able to receive  enabled, but no or Cartridges in a Partition on page 243). encryption monikers. moniker or key list Reset the drive (see Resetting a Drive on  was sent to the This can also occur if a tape  page 395). DCM” is left in a drive while the  drive is reset or reseated. November 2016 User Guide—Spectra T950 Library...
  • Page 355 9. Click Next to proceed to the Summary screen  of the Partition Wizard, and click Save. BlueScale Professional Edition 1. Log into the library as a superuser.  2. Log into the encryption feature.  3. Make sure the encryption key is listed on the  Encryption Configuration screen. If it is not  listed, add the key to the library (see “Import  the Required Key into the Library” in the  Spectra Tape Libraries Encryption User Guide).  4. Select Configuration > Partitions. 5. Click Edit next to the partition containing the  cartridge. 6. Navigate through the BlueScale partition  wizard to the Encryption screen. 7. Select the required encryption key as either the  primary encryption key or as a decryption key. A maximum of eight decryption keys can  Note: be assigned to one partition. 8. Click Next to proceed to the Summary screen  of the Partition Wizard, and click Save. November 2016 User Guide—Spectra T950 Library...

  • Page 356: Resolving Operational Issues

    The library was unable to  Contact Spectra Logic Technical Support for  Magazine is left insert the magazine into  assistance (see Contacting Spectra Logic on page 7). in transporter its original chamber and  following a move no empty chambers are  available. The library  posts a system message  and halts. A blockage is preventing  Contact Spectra Logic Technical Support for  System message the library from moving  assistance (see Contacting Spectra Logic on page 7). indicates that the robotics are the robotics. blocked November 2016 User Guide—Spectra T950 Library...
  • Page 357 This could cause backups to fail. library power- PostScan process is  Use the following steps to return the cartridge to its  cycle or reset running, the cartridge  storage location: being scanned remains in  1. Examine the partition inventories to determine in  the drive. The library  which partition the cartridge belongs (see  generates a message to  Viewing and Downloading the Cartridge  notify you that the Global  Inventory on page 257). Spare contains a cartridge  2. Substitute the Global Spare tape drive containing  after it completes its  the cartridge for another drive in the same partition  initialization process. (see Use the Global Spare Drive on page 397). 3. Move the cartridge out of the drive and return it  to its storage location (see Moving Cartridges  Within a Partition on page 265). 4. Return the drive back to Global Spare status. (see  Undo the Global Spare Drive on page 400). November 2016 User Guide—Spectra T950 Library...

  • Page 358: Using Blue Scale Hardware Health Monitoring

    The EtherLib network is  Navigate to Maintenance > Tools and select  Library has disconnected. EtherLib Status. If the status indicates that any of the  EtherLib, but EtherLib options targets are not connected, check the cabling between  the components and then click Refresh. do not display in Package Update SING CALE ARDWARE EALTH ONITORING Overview BlueScale Hardware Health Monitoring (HHM) tracks  maintenance thresholds for key library components. When the library or  one of its components reaches its maintenance threshold the HHM icon  appears on the status bar. As with the system message icon, the color of the  icon indicates the urgency of the notification.  November 2016 User Guide—Spectra T950 Library...

  • Page 359: Respond To Hhm Notifications

    Respond to HHM Notifications Use the following steps to send the Hardware Health Monitoring  notification and AutoSupport Log (ASL) file to the contact person in a  predefined AutoSupport profile. You can also choose to send the ASL files  to Spectra Logic Technical Support so they can review the logs and  determine if any maintenance tasks are needed to prevent future problems.  Note: AutoSupport Log (ASL) information is only for troubleshooting  purposes. This log information is separate from the data path  and contains no customer data. 1. Log into the library as a user with superuser or administrator  privileges. 2. If not already completed, configure the mail recipients who should  receive AutoSupport information. Also configure one or more  AutoSupport profiles.  Mail recipients  —   S ee Configure Mail Users on page 118. At a  minimum, configure Spectra Logic Technical Support as a mail  recipient if you want the library to email AutoSupport ticket  requests to Spectra Logic.   AutoSupport profiles  —   S ee Configure AutoSupport Profiles on  page 334. You can configure one of the mail recipients to receive  critical alarm log sets automatically sent by the library. November 2016 User Guide—Spectra T950 Library...
  • Page 360 Figure 219 The Hardware Health Monitoring screen provides information about responding to the HHM notification. 4. If you want to save the AutoSupport ticket information to a USB device,  insert the USB device into a USB port on the LCM (see Using a USB  Device on page 178) or the operator panel (T950B only) and allow time  for the device to mount. The option to save the ticket information to a USB device is only  Note: available if you connect a USB device to the library before you  click Send AutoSupport Ticket. 5. Click Send AutoSupport Ticket. The main AutoSupport screen displays. Figure 220 Click Send Log Set to open a support ticket. November 2016 User Guide—Spectra T950 Library...
  • Page 361 7. Click Select next to the profile for the main contact person for HHM  issues. The Select Ticket Type screen displays.  Figure 222 Enter a problem description on the Select Ticket Type screen. The Create new Hardware Health Monitor ticket option is automatically  selected. The options for entering an existing support ticket number  and a problem description are not available. 8. If you do not need to make any changes to the contact person’s  information for this support ticket, skip to Step 9 on page 362. If you need to temporarily change the contact person’s information for  this ticket, click Profile Data. The Profile Summary screen displays (see  Figure 216 on page 343). Make any necessary changes in the Profile  Summary screen. Click Use Settings to save your changes and return to  the Select Ticket Type screen. November 2016 User Guide—Spectra T950 Library...
  • Page 362 Using BlueScale Hardware Health Monitoring 9. Click Next. The Confirm and Submit Ticket screen displays.  Figure 223 The Confirm and Submit Ticket screen. 10. Verify that all information is correct.  To save the ticket information to a USB device instead of emailing it  from the library, select the box at the top of the screen. Note: The option to save the ticket information to a USB device is only  available if you plugged a USB device into a USB port on the  LCM or the operator panel (T950B only) in Step 4 on page 360.  If all of the information is correct, proceed to Step 11.  If something needs to be changed, click Previous to return to the  Select Ticket Type screen and make any necessary changes. 11. Click Submit to send the Hardware Health Monitor ticket to the selected  recipient.  A progress screen indicates that the ticket request (and the ASL  information) is being sent. When completed, the AutoSupport Profiles  screen displays. 12. After any required tasks are complete, the threshold can be reset. The  HHM icon disappears until the next threshold is reached. November 2016 User Guide—Spectra T950 Library...

  • Page 363: View Hardware Health Monitoring (Hhm) Data

    In addition to the HHM: View Data utility, two additional HHM utilities configure the Caution HHM counters and thresholds for the monitored components. Do not change the values for any counters or thresholds unless you are specifically instructed to do so by Spectra Logic Technical Support. Use the following steps to view the current HHM data. 1. Log into the library as a user with superuser or administrator  privileges.

  • Page 364: November

    Chapter 12 — Library Troubleshooting Using BlueScale Hardware Health Monitoring 7. Click Run Utility. After a brief delay, the Utility Results screen displays the current HHM  data. Scroll as necessary to view all of the data. Figure 225 The HHM: View Data Utility Results screen. 8. Click Previous to return to the list of advanced utilities. November 2016 User Guide—Spectra T950 Library...

  • Page 365: Capturing Traces

    Note: When capturing motion traces, Spectra Logic Technical Support  may also ask you to connect a USB device to the RCM. User Privilege Requirements Only a user with superuser or administrator  privileges can capture traces.  Procedure Use the following steps to capture the desired trace. 1. Log into the library as a user with superuser or administrator privileges. 2. From the toolbar menu, select Maintenance > Tools to display the  Maintenance Tools screen.  Figure 226 The Maintenance Tools screen. 3. If you want to save the traces to a USB device, connect the USB device  to the LCM or the operator panel (T950B only) and allow time for the  device to mount. Note: If directed to do so by Spectra Logic Technical Support, connect  the USB device to a USB port on the RCM in the main frame if  you are capturing motion traces. November 2016 User Guide—Spectra T950 Library...
  • Page 366  Component Trace  —   C aptures a trace relating to the logical library or  a single aspect of operations related to the robotics or a controller  (RIM or F‐QIP). Note: The RIMs in the library are listed as F‐QIPs. 6. Use the check boxes to select any combination of the options for saving  the generated trace. Option Description Mail results to Sends the trace report to a previously configured mail recipient. Use the drop‐ down list to select the recipient for the report file. To send the email with the attached trace file to someone who is not already  listed as a library user, you must first configure that person as an email  recipient (see Configure Mail Users on page 118). Note: Do not use the default autosupport@spectralogic.com email recipient.  Spectra Logic does not save emailed traces unless they are specifically  requested for troubleshooting. Save results to Saves the report to the memory card in the LCM.  Compact Flash file Note: Select this option only if specifically instructed to do so by Spectra Logic  Technical Support. November 2016 User Guide—Spectra T950 Library...
  • Page 367 Selected Display Display in the Trace Results screen. Click Previous to return to the System  Full LCM Trace, Traces screen. Figure 228 Select the Display Full LCM Trace option to view the entire LCM trace on the Full Trace screen (Error Log trace results shown). 8. If you chose to save the file to a USB device or mail it, a message  displays showing the filename for the trace file. November 2016 User Guide—Spectra T950 Library...

  • Page 368: Resetting The Library

    Do not reset a component unless you are specifically instructed to do so. Trace data Caution generated by the library or the component may be lost when you perform a reset, making diagnosing problems difficult. November 2016 User Guide—Spectra T950 Library...

  • Page 369: Reset The Lcm Or Rcm

    BlueScale web interface are lost. Wait five minutes for the reset to complete and then reconnect. Backup operations are not affected. Reset Figure 229 The reset button on the Spectra PC. Reset Figure 230 The reset button on the Spectra LS.

  • Page 370: Reset A Rim Or F-Qip

    Reset Reset Figure 231 Location of the RIM or F-QIP hardware reset button. BlueScale Software Reset You can also reset the RIM or F‐QIP through the BlueScale user interface. 1. Determine the BlueScale identifier for the controller you need to reset.  Note: RIMs are shown as F‐QIPs in the BlueScale user interface and are  identified according to their physical location in the library. See  RIM and F‐QIP Identifiers on page 65 for information about  identifiers. 2. Log into the library as a user with superuser or administrator  privileges.  3. From the toolbar menu, select Maintenance > Tools. The Maintenance  Tools screen displays. 4. Select Utilities. The Utilities screen displays. November 2016 User Guide—Spectra T950 Library...
  • Page 371 5. Click Show Advanced. The Advanced Utilities Confirmation screen  displays. 6. Click Next. The Utilities screen refreshes to show a list of the advanced  utilities. 7. Scroll through the list of advanced utilities and select Reset Controller.  The screen refreshes to show the details for the utility. Figure 232 The Reset Controller utility for resetting a RIM. 8. Use the drop‐down list to select the component identifier for the  controller that you need to reset. 9. Click Run Utility to reset the selected controller. When the reset is complete, the Utility Results screen displays, showing  that the controller was reset. Note: When the controller is reset, the library posts system messages  that the F‐QIP disappeared and reappeared. 10. The controller is ready for use. November 2016 User Guide—Spectra T950 Library...

  • Page 372: Reset The Power Control Module

    If a white camera is configured with an unknown fixed IP address, you must reset it Important to use DHCP before you can discover it on the network. Resetting the camera to use DHCP requires physically accessing the camera inside the library. Contact Spectra Logic Technical Support for assistance (see Contacting Spectra Logic on page For a black BlueScale Vision camera, you can use the camera’s setup wizard ...

  • Page 373: Configure The Bluescale Vision Camera - White

    Do not click Install Utility. This option installs the Viewing/Recording utility. It Important cannot be used to configure the camera. The Network Camera Setup Wizard uses the UDP broadcast to  Note: discover the camera on the network. You may need to disable  your network’s firewall if it blocks using UDP.  Figure 234 The Network Camera Setup Wizard start page. November 2016 User Guide—Spectra T950 Library...
  • Page 374 Figure 235 The camera IP address shown in the Network Camera Setup Wizard.  The default device name for the camera is SLnnnnnn, where  Notes: nnnnnn are the last 6 digits of the camera’s 12 digit  hexadecimal MAC address.  If you only need to determine the IP address for the camera,  make a note of that information and then click the button in  the upper right‐hand corner of the screen to close the wizard.  The camera continues to use DHCP to obtain an IP address.  If the wizard does not discover the camera, the camera must  be reset to use DHCP addressing. Contact Spectra Logic  Technical Support for assistance (see Contacting Spectra  Logic on page 7).  If the camera is configured to use DHCP and no DHCP  server is available, the camera defaults to IP address  192.168.0.99. 5. Click the forward arrow to display the login screen. Enter the  Administrator Name and Administrator Password.  The default Administrator Name is administrator (all lower case, case‐ sensitive); by default, the Administrator Password is left blank. November 2016 User Guide—Spectra T950 Library...
  • Page 375 On the Camera Settings screen, change the Device Name to  something that helps you identify the camera in your environment.  The default name for the camera is SLnnnnnn, where nnnnnn is the  last six digits of the camera’s 12 digit hexadecimal MAC address. b. If desired, enter a Description for the camera so that you can easily  identify it. c. If necessary, set the correct Time Zone, Local Date, and Local Time.  7. Click the forward arrow to display the IP Address Settings screen. Click arrow to continue Figure 237 Select Fixed IP Address to configure the IP address for the camera. November 2016 User Guide—Spectra T950 Library...
  • Page 376 If you do not know the camera’s IP address, you must reset the camera to use DHCP addressing before you can connect to it. The reset process requires physically accessing the camera. Contact Spectra Logic Technical Support for assistance (see Contacting Spectra Logic on page ...
  • Page 377 Figure 239 Confirm that the new settings for the camera are correct. 10. Click the forward arrow to save the updated settings. A confirmation  dialog box displays. Click OK to confirm that you want to save the new  settings.  Figure 240 Save the updated settings for the camera. 11. After saving the new camera configuration verify the settings by  attempting to access the camera at the new IP address (see Using a Web  Browser on page 175). 12. If the library has multiple cameras, repeat the steps in this section for  each camera. Make a record of the IP address for each camera and the  frame in which each camera is located.  Other camera settings can be configured if desired. See the BlueScale  Vision Camera User Guide for information about other available settings.  November 2016 User Guide—Spectra T950 Library...

  • Page 378: Configure The Bluescale Vision Camera - Black

    Enter the camera’s updated IP address in the BlueScale Vision IP Address field. d. Click Save. The presence of a camera icon on the status bar indicates  that the IP address is configured. Configure the BlueScale Vision Camera - Black 1. Download the camera software from the support portal at:  Vivotek_InstallWizard‐v1.1.0.27.exe. Note: The Vivotek FD8361 Fixed Dome Network Camera User’s Manual  says that the software is located on a CD shipped with the  camera. The CD is not shipped with Spectra Logic libraries.  Download the software using the link above. 2. Open the folder and run IW2_Setup‐v1.1.0.27.exe. The program  searches the network for any compatible network cameras. 3. When the discovery completes, a graphic of the detected setup, similar  to Figure 241, displays. Click Next. Figure 241 Sample detected network. November 2016 User Guide—Spectra T950 Library...
  • Page 379 Figure 242 The camera IP address shown in the Network Camera Setup Wizard. 5. The camera software should open in your default browser. If it does  not, open a browser window and type the IP address shown.  The software included with the black camera requires  Notes: ActiveX to view the streaming video and controls. You must  use Internet Explorer or see Streaming video and camera  controls do not work for the library camera on page 358 for  alternate solutions.  If this is the first time the program is run on the computer an  add‐on needs to be installed. 6. Click Configuration to see the options for configuring the camera. Figure 243 The viewing software home page. November 2016 User Guide—Spectra T950 Library...
  • Page 380 Figure 244 Enter a Host name and set the date if necessary. 8. Click Save. 9. Select Network > General settings. The Network General Settings  screen displays. Figure 245 If you select Use fixed IP address, configure the IP address for the camera. November 2016 User Guide—Spectra T950 Library...
  • Page 381  The Secondary DNS is optional. If provided, it is used if the  Primary DNS is unavailable. Figure 246 If you select Use fixed IP address, configure the IP address for the camera. 11. Click Save. 12. After saving the new camera configuration verify the settings by  attempting to access the camera at the new IP address (see Using a Web  Browser on page 175). 13. If the library has multiple cameras, repeat the steps in this section for  each camera. Make a record of the IP address for each camera and the  frame in which each camera is located.  Other camera settings can be configured if desired. See the Vivotek  FD8361 Fixed Dome Network Camera User’s Manual for information about  other available settings.  15. When you finish configuring the camera, close your browser to exit the  camera setup software. November 2016 User Guide—Spectra T950 Library...

  • Page 382: Esting The

    > Diagnostics. When the  tests are started from the Robotics Status screen, they run in the  background; you can continue to use the BlueScale interface to perform  other tasks. When the tests are started from the Diagnostics screen, you  must wait until the tests are complete before you can perform other tasks. The library runs all of the tests, even if one or more of the tests fail. When  all of the tests are complete, the library generates a system message that  contains the status for all the tests.  Emailing Test Results If Spectra Logic Technical Support requests the  results of the test, you can email the Robotic Motion trace to Spectra Logic  Technical Support (see Capturing Traces on page 365). User Privilege Requirements Only a user with superuser or administrator  privileges can test the robotics.  Start the Tests 1. Log into the library as a user with superuser or administrator  privileges. 2. If necessary, select General > General Status to display the library’s  General Status screen. November 2016 User Guide—Spectra T950 Library...
  • Page 383 Figure 247 Click Robotics to display the Robotics Status screen. 4. Click Start on the Tools tab to start the Run All Motion Basic Tests. Note: After the tests start, you can use the BlueScale interface to  perform other tasks. You only need to return to this screen if you  need to stop the tests. Figure 248 Start the Run All Motion Basic Tests diagnostic. If you need to end the tests before they are completed, return to the  Robotics Status screen and click Stop. If you cancel the tests, the library  completes the current test, halts further testing, and redisplays the  Robotics Status screen.  Figure 249 Click Stop to terminate the diagnostic. November 2016 User Guide—Spectra T950 Library...

  • Page 384: Estoring The

     The backup of the MLM database also contains the DLM  database. To restore the... Using the... See... Library configuration, the MLM and  Auto Configuration  Restore From an Auto  DLM databases, and the BlueScale  Save file, Configuration Save File on  encryption keys stored in the library page 385. Library configuration and the  Saved configuration  Restore the Library Configuration  BlueScale encryption keys stored in the  file, Using a Saved Configuration on  library page 390. MLM and DLM databases MLM database  Restore the MLM and DLM  backup file, Databases on page 392. BlueScale encryption keys Exported key file,  See the Spectra Tape Libraries  Encryption User Guide. November 2016 User Guide—Spectra T950 Library...

  • Page 385: Restore From An Auto Configuration Save File

    Any changes made since the last backup need to be entered manually. The library automatically generates a configuration backup file whenever  any of the following events occurs:  When you make a change to a partition, the library immediately  generates a configuration backup file and saves it to the memory card  in the LCM. If you configured the option to email the backup file, the  backup file is sent as an email attachment to the specified recipient (see  Enable Email for the Auto Configuration Save File on page 120).  Changes to any of the library configuration settings other than those for  partitions are automatically saved in the configuration backup file that  the library creates each week. The timing for this backup is based on the  first time the automatic backup file is generated.  If you cannot restore from the configuration backup file on the LCM  and you have manually generated backups of the library configuration  and the MLM database that are more current than the available  automatically generated configuration backup file that is saved  elsewhere, you may want to use those backups instead of the  automatically generated configuration backup file (see Restore the  Library Configuration Using a Saved Configuration on page 390 and  Restore the MLM and DLM Databases on page 392). November 2016 User Guide—Spectra T950 Library...
  • Page 386 1. If you plan to restore using the zip file containing the automatically  generated configuration backup file that was sent as an email  attachment, use the following instructions to copy it to a USB device;  otherwise, skip to Step 2. a. Create a folder called   on a USB device. \autocfgsave b. Copy the zip file you received in the email to the    \autocfgsave folder on the USB device.  c. Connect the USB device to a USB port on the LCM or the operator  panel (T950B only) and allow time for the device to mount before  continuing. 2. Log into the library as a user with superuser or administrator  privileges. 3. From the toolbar menu, select Maintenance > Tools. The Maintenance  Tools screen displays. 4. Select Utilities. The Utilities screen displays. 5. Click Show Advanced. The Advanced Utilities Confirmation screen  displays. 6. Click Next. The Utilities screen refreshes to show a list of the advanced  utilities. November 2016 User Guide—Spectra T950 Library...
  • Page 387 The library is then restored using the selected configuration backup file on the USB device. The USB device now contains one additional Auto Configuration Save file. After a brief delay, the Utility Results screen appears, showing that the  configuration was restored. The library then performs a power‐ cycle  reset. November 2016 User Guide—Spectra T950 Library...
  • Page 388  If you do not have a manual backup available, you need to restore the  following changes manually:  If you made configuration changes after the creation date of the  automatically generated configuration backup file you used, you  need to use the options in the System Setup screen to repeat those  changes after the restore is complete.  If you entered activation keys after the creation date of the  automatically generated configuration backup file you used, you  need to use the Option Enablement pane of the System  Configuration screen to re‐enter those keys (see Enter Activation  Keys on page 108). Update the Library Inventory When you restore the configuration, any magazines that were imported  into a partition after the configuration backup file you used was generated  are not recognized as belonging to the partition. Instead, the library  notifies you that there are unused magazines in the free pool.  Use the following instructions to update the library inventory to reflect the  correct number of magazines assigned to the partition.  1. Log in as a user with superuser or administrator privileges. 2. From the toolbar menu, select Configuration > Partitions. The Shared  Library Services screen displays. 3. Click Edit for the partition to which the unassigned magazines should  belong. November 2016 User Guide—Spectra T950 Library...
  • Page 389 Carefully examine the cartridge inventory for each partition. Export any wrongly assigned magazines and reimport them into the correct partition. November 2016 User Guide—Spectra T950 Library...

  • Page 390: Restore The Library Configuration Using A Saved Configuration

    Restore the Library Configuration Using a Saved Configuration Use the following steps if you want to restore the library from a  configuration backup file that was generated manually, as described in Use  Manual Backup of the Library Configuration on page 146. Note: The manually‐generated configuration backup files do not  include the MLM and DLM databases. If you also need to restore  the MLM and DLM databases, you must use a separately  generated backup of the MLM database (see Restore the MLM  and DLM Databases on page 392). 1. Log into the library as a user with superuser or administrator  privileges. 2. From the toolbar menu, select Maintenance > Tools. The Maintenance  Tools screen displays. 3. Select Utilities. The Utilities screen displays. 4. Click Show Advanced. The Advanced Utilities Confirmation screen  displays. 5. Click Next. The Utilities screen refreshes to show a list of the advanced  utilities. November 2016 User Guide—Spectra T950 Library...
  • Page 391 USB device with a time stamp indicating when the file was created. The library is then restored using the selected auto saved configuration. The USB device now contains one additional configuration file. After a brief delay, the Utility Results screen appears, showing that the  configuration file was uploaded and/or the configuration restored. The  library then performs a power‐ cycle reset. November 2016 User Guide—Spectra T950 Library...

  • Page 392: Restore The Mlm And Dlm Databases

    1. Use your storage management software to stop all backup or restore  operations on the library. Important Restoring the MLM and DLM databases requires the library to be idle. 2. If you plan to restore using an MLM database backup file that was sent  as an email attachment, use the following instructions to copy the file to  a USB device; otherwise, skip to Step 5. a. Create a folder called SavedMLMDB at the root of a USB device. b. Copy the   or  xlminfo<date-time>.db cminfo_<date-time>.zdt file to the SavedMLMDB folder on the USB device. 3. Log into the library as a user with superuser or administrator  privileges. 4. Stop any PreScan or PostScan operations that are currently running (see  Stop the Discovery Process on page 298 and Pause the PostScan Process  on page 307). November 2016 User Guide—Spectra T950 Library...
  • Page 393 10. Scroll down and select Restore MLM Database from USB. The screen  refreshes to show the details for the utility. Figure 253 Select the Restore MLM Database from USB utility. 11. Use the Select a restore time stamp drop‐down list to select the   or   file  xlminfo<date-time>.db cminfo_<date-time>.zdt containing the MLM database backup you want to use for the restore. 12. Click Run Utility. After a brief delay, the Utility Results screen displays, showing that the  database was restored. November 2016 User Guide—Spectra T950 Library...

  • Page 394: Drive Troubleshooting

    HAPTER Drive Troubleshooting This chapter describes procedures for dealing with the most common  problems encountered with the library’s drives. Try these troubleshooting  procedures before you open a support ticket with Spectra Logic Technical  Support. If you are unable to resolve the problem yourself, open a support  ticket (see Opening a Support Ticket on page 496). For additional  troubleshooting information, refer to the drive documentation (see LTO  Ultrium Tape Drives on page 20 and TS11x0 Technology Drives on  page 20). The library must be under warranty or have a valid service  Note: contract in order to qualify for support (see Service Contract  Extension on page 527 to learn about service contracts).  Topic Resetting a Drive page 395 Using a Global Spare Drive page 396 Use the Global Spare Drive page 397 Undo the Global Spare Drive page 400 Retrieving a Drive Trace or Drive Dump File page 401 Use the Drive Traces Button page 401 Use the IBM Tape Diagnostic Tool (ITDT) to  page 403 Retrieve a Drive Dump Use the BlueScale Retrieve Drive Dump Utility page 404 Troubleshooting Drives page 406 Identify the Problem page 406 Interpret the Detailed Drive Information page 410 Using DLM to Test a Drive page 427...

  • Page 395: Esetting Arive

    Perform the Reset The following steps describe how to reset a drive using  the Reset button on the Drives screen. 1. Determine the BlueScale identifier for the drive you want to reset. Note: Drives are identified according to their physical location in the  library. For example, FR1/DBA2/DRV4 refers to the upper right  drive in DBA2 of frame 1. See Drive Identifiers on page 65 for  information about identifiers. 2. Log into the library as a user with superuser or administrator  privileges. 3. Select Configuration > DLM (or Drives) to display the Drives screen. Figure 254 Click Reset on the Drives screen. 4. Identify the drive that needs to be reset and click Reset. The library  power cycles the drive. When the drive completes its POST and becomes ready, a status screen  displays, showing that the drive was reset. When the drive resets, the library posts system messages that the  Note: drive disappeared and reappeared. 5. The drive is ready for use. November 2016 User Guide—Spectra T950 Library...

  • Page 396: Global Spare Drive

    After the Global Spare is activated, you may need to reconfigure your switch to access the spare drive.  The failed drive must be idle, with no pending backup or restore  operations. Backups to the other drives in the partition can continue. Note: You cannot use a Global Spare drive to replace a failed drive  while the library is actively running the Drive Firmware Update  wizard in the partition. Cartridge Inventory If the failed drive contains a cartridge when it is  replaced by the Global Spare, that cartridge is removed from the partition’s  inventory. If you are able to remove the cartridge from the failed drive after  you remove it from the library, reimport the cartridge (see Importing into a  Storage or Cleaning Partition). PostScan Requirements If a partition is configured to use either FullScan  or QuickScan using Global Spares, keep in mind that the PostScan process  “owns” the Global Spare drive it is using until it processes all of the  cartridges in the PostScan queue for the partition. As a result, a Global  Spare drive that is being used for PostScan is not available for use as a  spare. If all of the Global Spare drives assigned to the partition are in use by the  MLM PostScan process, you must pause PostScan to make a Global Spare  drive available, as described in Pause the PostScan Process on page 307.  November 2016 User Guide—Spectra T950 Library...

  • Page 397: Use The Global Spare Drive

    Use the Global Spare Drive Follow these steps to use a Global Spare drive as a temporary replacement  for a failed drive. 1. If necessary, use your storage management software to stop any  attempts to read from or write to the failed drive. Refer to your storage  management software documentation for instructions. 2. Log into the library as a user with superuser or administrator privileges. 3. From the toolbar menu, select Configuration > Partitions to display the  Shared Library Services screen. Figure 255 Click Global Spare to begin the process of replacing a partition drive with a Global Spare drive. November 2016 User Guide—Spectra T950 Library...
  • Page 398 4. Click Global Spare for the partition that contains the failed drive to  display the Global Spare Usage screen. The Global Spare button is not present if one or more drives are  Note: not configured as Global Spares for the partition (see Assign  Global Spare Drives on page 195). Figure 256 Click Use Spare for the drive you want to replace. 5. Click Use Spare next to the drive for which you want to substitute an  available Global Spare drive. Wait for the library to complete the  sparing operation.   When you select the drive to replace, the BlueScale software  Notes: disables the selected drive and configures an available Global  Spare drive to report the same WWN and serial number as  the drive it is replacing. The failed drive can then be removed  and replaced the next time you are physically at the library.  If you have more than one available Global Spare drive, the  library automatically selects a drive in no particular order. November 2016 User Guide—Spectra T950 Library...
  • Page 399 Global Spare drive. 7. If necessary, use your storage management software to bring the Global  Spare drive that replaced the failed drive online. Refer to your storage  management software documentation for instructions. Replace the failed drive as soon as possible and reconfigure the spare drive to Important return it to a Global Spare configuration. Note: If your storage management software cannot access the Global  Spare drive, confirm that the drive is properly connected to the  same SAN as the failed drive. You may also need to reconfigure  the Fibre Channel switch. November 2016 User Guide—Spectra T950 Library...

  • Page 400: Undo The Global Spare Drive

    3. When the Global Spare drive is empty and offline, select  Configuration > Partitions on the toolbar menu to display the Shared  Library Services screen. 4. Click Global Spare for the partition that contained the failed drive to  display the Global Spare Usage screen. Figure 258 Click Undo Spare to begin using the replacement drive you installed. 5. Click Undo Spare next to the drive you physically replaced.  The BlueScale software stops substituting the Global Spare for the drive  it replaced and reconfigures the replacement drive back into the  partition. The Global Spare is then available to be used again, as needed. 6. Use your storage management software to bring the newly installed  drive online and resume backup operations. Refer to your storage  management software documentation for instructions. November 2016 User Guide—Spectra T950 Library...

  • Page 401: Etrieving A

    Note: The Drive Traces button is not supported for TS11x0 technology  drives. Before You Begin Before you begin generating a drive trace using the Drive Traces button,  make sure you fulfill the following prerequisites. Emailing Results If you plan to email the drive trace file directly from the  library, make sure that you set up the intended email recipient as a mail  user (see Configure Mail Users on page 118). Saving Results to a USB Device If you plan to save the drive trace file to a  USB device, you must plug the USB device into one of the USB ports on the  LCM or the operator panel (T950B only) and allow time for the device to  mount before you click Drive Traces (see Using a USB Device on page 178).  Note: If a USB device is not plugged into the library, the option to save  the drive trace file to a USB device is not available. You can,  however, still email the trace file or download the file. User Privilege Requirements Only a user with superuser or administrator  privileges can use the BlueScale software to retrieve a drive trace file. November 2016 User Guide—Spectra T950 Library...
  • Page 402 Generate the Trace 1. Log into the library as a user with superuser or administrator  privileges. 2. If you want to save the drive trace to a USB device, connect the device  to a USB port on the LCM or the operator panel (T950B only) and allow  time for the device to mount before proceeding (see Connect a USB  Device to the Library on page 179). 3. Select Configuration > DLM (or Drives) to display the Drives screen. Figure 259 Click Drive Traces on the Drives screen. 4. Click Drive Traces. The Generate Drive Traces screen displays. Figure 260 The Generate Drive Traces screen. November 2016 User Guide—Spectra T950 Library...
  • Page 403 You must use ITDT version 9.0 or later to gather a drive dump from LTO-7 drives. Log into IBM’s Fix Central website at http://www.ibm.com/support/ fixcentral using your individual IBM ID. 2. Select the following options:  Product Group = System Storage   Select from System Storage = Tape systems  Select from Tape Systems = Tape drivers and software  Select from Tape drivers and software = IBM Tape Diagnostic Tool  (ITDT)  Platform = Select your operating system from the drop‐down list  and click Continue.  November 2016 User Guide—Spectra T950 Library...

  • Page 404: Use The Bluescale Retrieve Drive Dump Utility

    Note: The Retrieve Drive Dump Utility is not supported for TS11x0  technology drives. Before You Begin Before you begin the utility, make sure you fulfill the following  prerequisites. Insert USB Device This utility saves the drive dump file to a USB device  connected to the LCM or the operator panel (T950B only). You must plug  the USB device into one of the USB ports on the LCM or the operator panel  (T950B only) and allow time for the device to mount before you access the  Utilities screen (see Using a USB Device on page 178).  User Privilege Requirements Only a user with superuser or administrator  privileges can use the BlueScale software to retrieve a drive dump file.  Run the Utility 1. Determine the BlueScale identifier for the drive from which you want to  retrieve the dump file.  Note: Drives are identified according to their physical location in the  library. For example: FR1/DBA2/DRV4 refers to the upper right  drive in DBA2 of frame 1. Refer to Drive Identifiers on page 65  for information about identifiers. November 2016 User Guide—Spectra T950 Library...
  • Page 405 (pass or fail), not where to send the drive dump file. The drive  dump file is always saved to the USB device. Do not send the  utility results to the default autosupport@spectralogic.com email  recipient.  9. Use the drop‐down list to select the drive from which you want to  retrieve the dump. 10. Click Run Utility to retrieve the dump file from the selected drive. Do not use the drive from which you are retrieving the dump file for any other Important purpose while the utility runs. When the dump is saved, the Utility Results screen displays, showing  that the utility ran successfully.  November 2016 User Guide—Spectra T950 Library...

  • Page 406: Roubleshooting Rives

    System messages Review any system messages that were posted by the library (see Check and  Respond to Messages on page 163) and take any action described in the  message(s). Error sense codes Look up the definition of an error sense code referenced in a system message  using the Spectra Tape Libraries SCSI Developer Guide. Drive Find detailed troubleshooting information for the drive. See Additional  documentation Publications on page 19 for information about obtaining drive documentation. Technical Support Find information about the most current version of BlueScale software and  Portal additional service and support tools. You can access the Technical Support  portal at support.spectralogic.com. Note: Accessing many of the tools available on the Technical Support portal  requires creating a user account. See Accessing the Technical Support Portal on  page 493 for instructions.  Check the options under the Documentation and Knowledge Base menus for  additional troubleshooting information.  Check the Service & Contracts menu to view information about the warranty  and service options available for your library as well as the Spectra Certified  Media warranty. November 2016 User Guide—Spectra T950 Library...
  • Page 407 Display Message display message (MCD) on a TS11x0 technology drive. See Interpreting the SCD  and MCD Codes, beginning on page 410 for detailed information. Cartridge Status Indicates whether a cartridge is currently loaded in the drive, tape motion, and  other information related to reading and writing data. 3. If you successfully operated the storage management software and  library in the past, but are now experiencing problems reading and  writing data, check the following: Check this... If... Write-protect You are having trouble writing data to a cartridge. Make sure that the cartridge  switch setting is write‐enabled (see Preparing Cartridges for Use on page 221) before  importing it into the library. Cartridge age A tape cartridge was in use for a long time or if it was used frequently, try using  a new cartridge. Drive cleaning The drive indicates that a cleaning is required. Follow the instructions in  Cleaning a Drive on page 461 to clean the drive. Note: If the storage partition is associated with a cleaning partition and the  cleaning partition contains a usable cleaning cartridge, drives are automatically  cleaned whenever necessary. November 2016 User Guide—Spectra T950 Library...
  • Page 408 After you reconnect the drive to the library, use the utility to return the port to a participating state. Make sure that your host application is installed and configured correctly (refer  Software to your software documentation). Pay special attention to steps that describe  installation how to configure the software for use with the drive(s). Make sure that the drive address configured in the host application is the same  Drive addressing one you specified when you configured the partition containing the drive (see  Creating a Storage Partition on page 190). Determine whether a device driver is required. Some operating environments  Host and software require you to install device drivers before the application software can  requirements correctly communicate with the drives. When you update the drive firmware,  you may also need to update the device driver for the drive. See Updating  Drive Device Drivers on page 489 for instructions. November 2016 User Guide—Spectra T950 Library...

  • Page 409: Interpret The Detailed Drive Information

    Figure 262 Use the information on the Drive Details screen to help troubleshoot drive problems. The following sections describe how to use information on the Drive  Details screen to help troubleshoot drive problems. Responding to the Drive Cleaning Notification Whenever a tape is loaded or unloaded, the read/write heads are  physically cleaned by a brush located within the drive. However, after  reading and writing a large amount of data (the exact amount varies by  drive type and generation) or if read or write errors occur, the drive  requests to be cleaned with a cleaning cartridge. The request is made by  sending a Tape Alert message to the host, and displaying a C on the SCD  for an LTO drive or CLEAN* on the MCD for a TS11x0 technology drive.  The notification is also posted to the library’s Drive Details screen  (Figure 262 on page 409) and the DLM drive health icon for the drive  changes to yellow (see Using the Drive Health Icons on page 324 for  additional information).  If needed, clean the drive as described in Cleaning a Drive on page 461.  Use only a certified cleaning cartridge. To order cleaning cartridges, see  Media and Media Accessories on page 525. November 2016 User Guide—Spectra T950 Library...
  • Page 410 Diagnostic Tool (ITDT) to Retrieve a Drive Dump on  page 403.  Make sure you install ITDT on a computer that is connected  to the same SAN as the drives in the library.  For TS11x0 technology drives, use the MCD to determine the  status of the drive (see Interpreting the SCD and MCD  Codes). Contact Spectra Logic Technical Support if you need assistance (see  Contacting Spectra Logic on page 7).  Interpreting the SCD and MCD Codes Overview The Drive Details screen displays the state of the single‐ character display (SCD) on LTO drives (see LTO SCD Codes) or the display  message (MCD) on TS11x0 technology drives (see TS11x0 Technology  MCD Codes on page 422). Figure 263 An LTO drive’s SCD information on the Drive Details screen. November 2016 User Guide—Spectra T950 Library...
  • Page 411  Some of the solutions listed in the following table include  Notes: testing the drive. See Using DLM to Test a Drive on page 427  for instructions.  In some cases, additional tests using ITDT are required.  Download and install the software as described in Use the  IBM Tape Diagnostic Tool (ITDT) to Retrieve a Drive Dump  on page 403. Refer to the ITDT documentation for  information about using this utility. Contact Spectra Logic  Technical Support if you need assistance (see Contacting  Spectra Logic on page 7). Multiple Errors If multiple errors occur, the code with highest priority  (lowest number) displays first. Once corrected, the code with the next  highest priority displays, until none remain. Note: The drive may need to be reset in order to clear the error code. WORM Media LTO‐3 and later generation drives and TS11x0 technology  drives support using WORM media. To learn more about WORM media,  see WORM Media on page 552.  The following conditions cause WORM media errors to occur:  Information in the servo manufacturer’s word on the tape must match  information from the cartridge MAM. If it does not match, the drive’s  SCD displays error code 7.  Inserting a WORM tape cartridge into a drive that is not compatible  with WORM media causes the cartridge to be treated as an  unsupported medium. The drive’s SCD displays error code 7. November 2016 User Guide—Spectra T950 Library...
  • Page 412 No error occurred. No action is required. The power was cycled or diagnostics finished with no errors. Cooling problem. The recommended operating temperature was exceeded. Perform one or more of  the following:  Make sure that the cooling fan is rotating and is quiet.  Remove any blockage that prevents air from flowing freely through the drive.  Make sure that the operating temperature and airflow is within the specified  range (refer to the tape drive documentation for these specifications). If the operating temperature is within the specified range and the problem  persists, contact Spectra Logic Technical Support (see Contacting Spectra Logic  on page 7). Note: The error code clears when you reset or power cycle the drive or when  you place it in maintenance mode. Power problem. The externally supplied power is approaching the specified voltage limits (the  drive is still operating) or is outside the specified voltage limits (the drive is not  operating).  If the problem is only exhibited by one drive in the library:   Make sure that the library’s power connector is properly seated.  If the problem persists, contact Spectra Logic Technical Support (see  Contacting Spectra Logic on page 7). Note: The error code clears when you reset or power cycle the drive or when  you place it in maintenance mode. If the problem is exhibited by multiple drives in the library:  The power throughout the library needs to be checked. Contact Spectra Logic  Technical Support for assistance (see Contacting Spectra Logic on page 7). November 2016 User Guide—Spectra T950 Library...
  • Page 413 2. Reset the drive (see Resetting a Drive on page 395), then retry the operation  that produced the error. 3. If the problem persists, contact Spectra Logic Technical Support and send the  drive dump to them, if requested (see Contacting Spectra Logic on page 7). Note: The error code clears when you reset or power cycle the drive or when  you place it in maintenance mode. Firmware or drive problem. Important: Do not force a dump; one already exists. A firmware or drive hardware failure occurred. Perform the following: If possible, use ITDT to collect the existing drive dump (see Use the IBM Tape  Diagnostic Tool (ITDT) to Retrieve a Drive Dump on page 403).  If you cannot use ITDT, use the BlueScale Retrieve Drive Dump utility (see Use  the BlueScale Retrieve Drive Dump Utility on page 404). 2. Reset the drive (see Resetting a Drive on page 395), then retry the operation  that produced the error. 3. If the problem persists, contact Spectra Logic Technical Support and send the  drive dump to them, if requested (see Contacting Spectra Logic on page 7). Note: The error code clears when you reset or power cycle the drive or when  you place it in maintenance mode. November 2016 User Guide—Spectra T950 Library...
  • Page 414 If possible, use ITDT to collect the existing drive dump (see Use the IBM Tape  Diagnostic Tool (ITDT) to Retrieve a Drive Dump on page 403).  If you cannot use ITDT, use the BlueScale Retrieve Drive Dump utility (see Use  the BlueScale Retrieve Drive Dump Utility on page 404). 2. Reset the drive (see Resetting a Drive on page 395), then retry the operation  that produced the error. 3. If the problem persists, contact Spectra Logic Technical Support and send the  drive dump to them, if requested (see Contacting Spectra Logic on page 7). Note: The error code clears when you reset or power cycle the drive or when  you place it in maintenance mode. Drive or media error. See Chapter 9 – Configuring and Using Media Lifecycle Management, beginning  on page 276 for information about using MLM to determine the health of the  cartridge. See Chapter 10 – Using Drive Lifecycle Management, beginning on  page 322 for information about using DLM to determine the health of the drive. The drive determined that an error occurred, but it cannot isolate the cause.  Ensure the tape cartridge is the correct media type:   See LTO Read/Write Compatibility on page 551 for information about which  media is compatible with each LTO drive generation.   Drive does not accept an expired cleaning cartridge.  Drive does not accept a WORM cartridge when running diagnostic tests in  Maintenance Mode.   Drive does not write over existing data sets on a WORM cartridge. Ensure you  are appending data sets on WORM media rather than attempting to write over  existing data sets. November 2016 User Guide—Spectra T950 Library...
  • Page 415  If the drive passes the DLM drive test, retry the operation to determine whether  the error was temporary. If the operation fails again, discard the cartridge. Problems Reading Data on a Cartridge with a Known Barcode Perform one of the following procedures:  If another drive is available, insert the cartridge into the other drive and retry  the operation.  If the operation fails, discard the defective cartridge.  If the operation succeeds, use the Drive Health Verification wizard to test  the original drive (see Using DLM to Test a Drive on page 427).  If the drive fails the DLM drive test, contact Spectra Logic Technical Support  (see Contacting Spectra Logic on page 7).  If the diagnostics succeed, the error was temporary.  If another drive is not available, use the Drive Health Verification wizard to  test the drive.  If the drive fails the DLM drive test, contact Spectra Logic Technical Support.  If the drive passes the DLM drive test, retry the operation to determine whether  the error was temporary. If the operation fails again, discard the cartridge. Problems with One or More Cartridges with Unknown Barcodes If the problem occurs with multiple tape cartridges or if you do not know the  tape cartridge’s barcode, use the Drive Health Verification wizard to test the  drive (see Using DLM to Test a Drive on page 427).  If the drive fails the DLM drive test, contact Spectra Logic Technical Support  (see Contacting Spectra Logic on page 7).  If the drive passes the DLM drive test, the problem is not related to the drive. November 2016 User Guide—Spectra T950 Library...
  • Page 416  If another drive is available, insert the cartridge into the other drive and retry  the operation.  If the operation fails, discard the defective cartridge.  If the operation succeeds, use the Drive Health Verification wizard to test  the original drive (see Using DLM to Test a Drive on page 427).  If the drive fails the DLM drive test, contact Spectra Logic Technical Support  (see Contacting Spectra Logic on page 7).  If the diagnostics succeed, the error was temporary.  If another drive is not available, use the Drive Health Verification wizard to  test the drive.  If the drive fails the DLM drive test, contact Spectra Logic Technical Support.  If the drive passes the DLM drive test, retry the operation to determine whether  the error was temporary. If the operation fails again, discard the cartridge. Note: The error code clears when you reset or power cycle the drive or when  you place it in maintenance mode. SCSI interface or Fibre Channel failure. A failure occurred in the drive hardware or in the SCSI bus. The error code clears  after 10 seconds if the error does not recur. If the error persists, contact Spectra  Logic Technical Support (see Contacting Spectra Logic on page 7). RS‐422 error. The drive determined that a drive interface or library interface failure occurred.  The error code clears after 10 seconds if the error does not recur. If the error  persists, contact Spectra Logic Technical Support (see Contacting Spectra Logic  on page 7). November 2016 User Guide—Spectra T950 Library...
  • Page 417 Two drives on the Fibre Channel loop have the same Arbitrated Loop Physical  Address. The Fibre Channel port connection is off‐line. The drive detected a configuration error during an encryption operation. 1. Make sure that you are using LTO‐4 or later generation data cartridges.  Encryption is only supported for LTO‐4 and later generation cartridges. 2. Retry the encryption operation with the suspect cartridge in another  encryption enabled drive.  3. Replace the cartridge if you see the same problem in multiple drives.  Drive Fiber Cable error.  The Fibre Channel drive does not detect light or a related diagnostic failed to  detect light through the fiber optic connection to the drive.  Verify the fiber cables and connections between the drive and the host are the  correct type and are working properly. Verify all equipment and devices are  powered ON.  Verify the configuration settings for the drive are set correctly and are  compatible with the topology of the network.  Verify that the host fiber adapter and port are working properly and are  compatible with the topology of the network.  Verify that the Fibre Channel switch ports are working properly and are  compatible with the topology of the network.  Verify that the fiber cable is connected to Port A (0) of the drive.  Verify that Port A (0) on the Fibre Channel drive is working properly by using  ITDT to run the “Function Code 6: Run Host Interface Wrap Test.”  November 2016 User Guide—Spectra T950 Library...
  • Page 418 SCD Codes for LTO-2 Drives If multiple errors occur, the code with highest  priority (lowest number) displays first. Once corrected, the code with the  next highest priority displays, until none remain. The SCD is blank during normal operation. Note: Cause and Solution Health Code Icon No error occurred. No action is required. The power was cycled or diagnostics finished with no errors. Cooling problem. The recommended operating temperature was exceeded. Perform one or more  of the following:  Ensure that the cooling fan is rotating and is quiet.  Remove any blockage that prevents air from flowing freely through the tape  drive.  Ensure that the operating temperature and airflow is within the specified  range.  If the operating temperature is within the specified range and the problem  persists, replace the drive. Note: The error code clears when you reset or power cycle the tape drive or  when you place it in maintenance mode. November 2016 User Guide—Spectra T950 Library...
  • Page 419 6. If the problem persists, contact Spectra Logic Technical Support (see  Contacting Spectra Logic on page 7). Note: The error code clears when you reset or power cycle the tape drive or  when you place it in maintenance mode. Firmware or drive problem. Important: Do not force a dump; one already exists. A firmware or drive hardware failure occurred. Perform the following: If possible, collect the existing drive dump file (see Retrieving a Drive Trace or  Drive Dump File on page 401).  Note: You can also use the server’s SCSI interface. Use a device driver utility or  system tool. 2. Reset the drive (see Resetting a Drive on page 395) to clear the error code. 3. Retry the operation that produced the error. 4. If the problem persists, confirm that the drive is using the current firmware  version (see Determine the Drive Generation and Firmware Version on  page 469). 5. Update the firmware if necessary (see Updating Drive Firmware on page 468). Note: The error code clears when you reset or power cycle the tape drive or  when you place it in maintenance mode. November 2016 User Guide—Spectra T950 Library...
  • Page 420  If the operation succeeds, the original cartridge was defective. Copy data from  the defective cartridge and discard it.  If the operation fails and another tape drive is available, insert the cartridge  into the other unit and retry the operation.  If the operation fails, discard the defective cartridge. Note: The error code clears when you reset or power cycle the drive or when  you place it in maintenance mode. For Problems with Reading Data If the problem occurred while the tape drive was reading data from the tape,  and if you know the barcode of the tape cartridge, perform one of the following  procedures:  If another tape drive is available, insert the cartridge into the other unit and  retry the operation:  If the operation fails, discard the defective cartridge. Note: The error code clears when you reset or power cycle the tape drive or  when you place it in maintenance mode. High probability of media error.  An error occurred because of a faulty tape cartridge. Try another tape cartridge. If the problem occurs with multiple tape cartridges,  run the tape cartridge in a different tape drive. If the operation in the other unit  fails and  or   displays, replace the media. Note: The error code clears when you reset or power cycle the tape drive or  when you place it in maintenance mode. November 2016 User Guide—Spectra T950 Library...
  • Page 421 Test a Drive on page 427). 4. If the problem persists, contact Spectra Logic Technical Support (see  Contacting Spectra Logic on page 7). The error code may clear when you reset or power cycle the tape drive or  Note: when you place it in maintenance mode. Cleaning indicator. The tape drive needs to be cleaned. The error code clears when you clean the  drive or place it in maintenance mode. Fibre Channel AL_PA conflict. Two tape drives on a Fibre Channel loop have  the same AL_PA. The Fibre Channel port is offline. Drive Fiber Channel error.  The Fibre Channel drive does not detect light or a related diagnostic failed to  detect light through the fiber optic connection to the drive.  Verify the fiber cables and connections between the tape drive and the host are  the correct type and are working properly. Verify all equipment and devices  are powered ON.  Verify the configuration settings for the drive are set correctly and are  compatible with the topology of the network.  Verify that the host fiber adapter and port are working properly and are  compatible with the topology of the network.  Verify that the fiber channel switch ports are working properly and are  compatible with the topology of the network.  Verify that the fiber cable is connected to Port A (0) of the tape drive.  Verify that Port A (0) on the Fibre Channel drive is working properly by  running “Function Code 6: Run Host Interface Wrap Test.”  November 2016 User Guide—Spectra T950 Library...
  • Page 422 MCD Code Descriptions for TS11x0 Technology Drives A variety of  messages that indicate the current drive status can be displayed on the  drive’s 8‐character panel. In the case of an error, a Failure ID message is  displayed. A Failure ID has the format FIDx yy, where x indicates the  severity of the failure and yy indicates the error code. The following tables  shows the status codes for TS11x0 technology drives. The table on page 424  shows the Failure ID Code descriptions for these drives.  Status Code Description The following are possible reasons for the display to be blank:  <blank>  The drive is not powered on   The drive is ready   There is no status   No cartridge is mounted <all 8 elements The reset/power‐on process is in progress. The diagnostic test is verifying that  fully lit> all elements are working. November 2016 User Guide—Spectra T950 Library...
  • Page 423 Technical Support (see Contacting Spectra Logic on page 7). Data erase is in progress. ERASE* LOAD* A load is complete. The cartridge is at the load point. LOCATE* A locate is in progress. MIDTAPE* The drive was reset or powered on with a tape loaded, and is in the process of  bringing the drive and tape to a recovered state. This process may take up to  15 minutes. NEW CODE Codeload is complete. The drive is in process of resetting to apply the new code. READ* A data read is in progress. READY* The drive is in ready state. (The panel can also be blank in ready state) RESET* and RESET!!! The drive is in the process of resetting. REWIND* A rewind operation is in progress. UNLOAD* An unload was requested, or is in progress. @UNLOAD* An unload is complete, the cartridge is in the unloaded position.  Note: The display goes blank when the cartridge is removed. WRITE* A data write is in progress. November 2016 User Guide—Spectra T950 Library...
  • Page 424 See Failure ID code FE on page 426. Drive performance  Contact Spectra Logic Technical Support  problem. (see Contacting Spectra Logic on page 7). Drive problem. Contact Spectra Logic Technical Support  (see Contacting Spectra Logic on page 7). Hardware or  Contact Spectra Logic Technical Support  configuration problem. (see Contacting Spectra Logic on page 7). AA, AB, AC, AD Configuration  Contact Spectra Logic Technical Support  problem. (see Contacting Spectra Logic on page 7). AE, AF Hardware problem. Contact Spectra Logic Technical Support  (see Contacting Spectra Logic on page 7). Hardware problem. Contact Spectra Logic Technical Support  (see Contacting Spectra Logic on page 7). Drive problem. Contact Spectra Logic Technical Support  (see Contacting Spectra Logic on page 7). Drive problem. Contact Spectra Logic Technical Support  (see Contacting Spectra Logic on page 7). November 2016 User Guide—Spectra T950 Library...
  • Page 425 (see Contacting Spectra Logic on page 7). Cartridge or Drive  Contact Spectra Logic Technical Support  F2, F4 problem. (see Contacting Spectra Logic on page 7).  Verify that the fiber cables and the connections  Fibre Channel error. between the drive and the host are the correct type  and are working properly. Verify that all  equipment and devices are powered ON.  Verify that the configuration settings for the drive  are set correctly and are compatible with the Fibre  Channel topology being used.  Verify that the host fiber adapter and port are  working properly and are compatible with the  Fibre Channel topology being used.  Verify that the Fibre Channel switch ports are  working properly and are compatible with the  Fibre Channel topology being used.  Verify that the fiber cable is connected to Port A (0)  of the drive. The drive needs to be  See Cleaning a Drive on page 461 for instructions. cleaned. Fibre wrap test failure. Contact Spectra Logic Technical Support (see  Contacting Spectra Logic on page 7). November 2016 User Guide—Spectra T950 Library...
  • Page 426 Problems Reading Data on a Cartridge with a Known Barcode Perform one of the following procedures:  If another drive is available, insert the cartridge  into the other drive and retry the operation.  If the operation fails, discard the defective  cartridge.  If the operation succeeds, contact Spectra Logic  Technical Support.  If another drive is not available, contact Spectra  Logic Technical Support. Problems with One or More Cartridges with Unknown Barcode If the problem occurs with multiple tape cartridges  or if you do not know the tape cartridge’s barcode,  contact Spectra Logic Technical Support (see  Contacting Spectra Logic on page 7). Operator procedure or  This error code is presented for an invalid or  host problem. unsupported SCSI command or parameter. It is a  SCSI application program software problem. Sense  data exists at the host. November 2016 User Guide—Spectra T950 Library...

  • Page 427: Est Arive

    Make sure that the scratch tape does not contain data that you need to retain. The Caution test process overwrites all data on the tape. Important The test fails if the scratch tape does not meet the conditions listed above. If the cartridge health is unknown (that is, it is not currently  Note: listed in the library’s MLM database), the library loads the  cartridge into a drive to determine the health before beginning  the test. November 2016 User Guide—Spectra T950 Library...
  • Page 428 When importing a cleaning cartridge into the partition’s entry/exit pool, it must be Important in a regular TeraPack magazine; it cannot be in a Maintenance TeraPack magazine.  Both the scratch tape and the cleaning cartridge can be  Notes: imported into the entry/exit pool in the same magazine.  The test aborts (fails) if the cleaning cartridge health is not  Good or Usable.  The cleaning cartridge must have a barcode label.  If the entry/exit pool contains only one chamber, both the  cleaning cartridge and the scratch cartridge must be in the  same magazine.  Only a user with superuser or administrator privileges can perform a  DLM Drive Health test. See Understanding User Groups and Security  on page 101 for information about the three types of user groups and  what types of privileges each has. November 2016 User Guide—Spectra T950 Library...

  • Page 429: Run The Dlm Drive Health Verification Wizard

    Figure 264 Click Test on the Drives screen to launch the wizard. 4. Click Test next to the drive you want to test to start the DLM Drive  Health Verification wizard. The wizard determines whether all of the requirements for the test are  met.  All Requirements Met If all of the requirements for performing the test  are met, the Drive Health Verification screen displays a warning about  the upcoming test process. Proceed to Step 5. Figure 265 Click Next on the Drive Health Verification screen to begin the verification process. November 2016 User Guide—Spectra T950 Library...
  • Page 430 Requirements Not Met If one or more requirement needs attention, the  Drive Health Verification screen displays information about what  needs to be done. Figure 266 Address all of the requirements on the Drive Health Verification screen. If you are accessing the library remotely using the BlueScale web  Note: interface and either the scratch cartridge or the cleaning  cartridge is not available, then Cancel is the only option  available. Use the following steps to address the requirements listed on the Drive  Health Verification screen. a. Click Move or Import/Export, as required, to move a cartridge out of  the drive or import a scratch cartridge and a cleaning cartridge into  the partition. b. After you complete the necessary actions, begin the entire process  again, starting with Step 3 on page 429. c. When all of the requirements are met, proceed to Step 5. 5. Click Next to display the DLM Select Scratch Cartridge screen.  November 2016 User Guide—Spectra T950 Library...
  • Page 431 7. Click Next to begin the automatic test process. A series of status screens  lets you know how the test is progressing. The test process requires  approximately 15 minutes to complete. 8. When the test is complete, review the DLM Test Results screen to  determine the outcome of the test and respond as required.   If the drive passes the test, the drive health is set to Good (green).  You can continue using the drive. Figure 268 The DLM Test Results screen (test successful).  If the drive fails the test, the drive health is set to Poor (red). Contact  Spectra Logic for assistance (see Contacting Spectra Logic on  page 7).  Figure 269 The DLM Test Results screen (test failed). 9. Click Continue to return to the Drives screen. November 2016 User Guide—Spectra T950 Library...

  • Page 432: Maintaining The Library

    HAPTER Maintaining the Library This chapter describes the common maintenance tasks for the Spectra T950  library. See Chapter 15 – Maintaining the Drives, beginning on page 460  for detailed information about maintaining the library’s drives. Contact Spectra Logic Technical Support before making any changes to your library Important hardware or performing any maintenance operations. Topic Updating, Servicing, or Moving the Library page 433 Renewing the BlueScale Software Support Key page 434 Updating the BlueScale Software and Library  page 436 Firmware Check the Library BlueScale Software Version page 437 Check Component Firmware Versions (Optional) page 438 Check the Currently Released BlueScale Version page 440 Download the BlueScale Package...

  • Page 433: Installing Additional Drives

    The library hardware is configured to ensure proper thermal control, air  flow, and dust filtering. After the library is installed, do not move the  library. Do not remove the doors from the back of the library or any library  components (except the TeraPack magazines).  Moving the library without assistance from a Spectra Certified Field Engineer voids Important your service contract. Contact Spectra Logic Technical Support for assistance if you need to relocate your library (see Contacting Spectra Logic on page November 2016 User Guide—Spectra T950 Library...

  • Page 434: Enewing The B Lue S Cale S Oftware S Upport K Ey

    If your BlueScale Software Support key expires, you see the following  screen when you attempt to update the library. Figure 270 The BlueScale Software Support Key Expired screen. You must renew the BlueScale Software Support key before you can  continue. You must have a current service contract to generate a new  BlueScale Software Support key, if you do not have a current service  contract, contact Spectra Logic Technical Support (see Contacting Spectra  Logic on page 7). If your library is covered by warranty or a service contract, and you need a  BlueScale Software Support key, follow these steps: 1. Log into your account on the Technical Support portal at  support.spectralogic.com. Note: See Accessing the Technical Support Portal on page 493 for  information about creating an account and accessing the  Technical Support portal. 2. Select Incidents & Inventory > Service Key Generation.  November 2016 User Guide—Spectra T950 Library...
  • Page 435 Renewing the BlueScale Software Support Key 3. The Service Key Generation page displays with a list of the products  you own. In the Product Name column, click the product for which you  want to generate a service key.  Figure 271 The Service Key Generation screen. 4. On the Software Support Keys Generator page, the Product Name,  Product Type, and Serial Number fields are populated with the  information for your library. Click Generate Key. The page refreshes to  display the new Product Service Key. Figure 272 The Software Support Key Generator page. 5. After you generate your key, enter it into the library as described in  Enter Activation Keys on page 108. November 2016 User Guide—Spectra T950 Library...

  • Page 436: Updating The Blue Scale Software And Library Firmware

    Your library must either still be under warranty or you must have a current service Important contract with Spectra Logic Technical Support before you can perform BlueScale package updates, including firmware updates for library components. The BlueScale Software Service key associated with your service contract must be entered into the System Configuration screen before you can update the library.

  • Page 437: Check The Library Bluescale Software Version

    Figure 273 The BlueScale version shown on the status bar.   —   O R  —    Select Maintenance > Package Update from the toolbar menu to  view the current BlueScale package version on the Package Update  screen. Note: If the library notifies you that your BlueScale Software  Support key expired, see Renewing the BlueScale  Software Support Key on page 434. BlueScale version Figure 274 The BlueScale version shown on the Package Update screen. November 2016 User Guide—Spectra T950 Library...

  • Page 438: Check Component Firmware Versions (Optional)

    2. From the toolbar menu, select Maintenance > Tools. The Maintenance  Tools screen displays.  Figure 275 The Maintenance Tools screen. 3. If you want to save the information about the firmware versions to a  USB device, connect a USB device to a USB port on the LCM or the  operator panel (T950B only) and wait for the device to mount before  continuing. Note: The option to save the information to a USB device is only  displayed if you connect a USB device before you select Utilities  (see Using a USB Device on page 178). 4. Select Utilities. The Utilities screen displays. 5. Select Display Firmware Versions. The Utilities screen refreshes to show  a description of the Display Firmware Versions tool. Figure 276 Select the Display Firmware Versions utility. November 2016 User Guide—Spectra T950 Library...
  • Page 439 To the memory card in the LCM.  Compact Flash file Note: Select this option only if specifically instructed to do so by Spectra Logic  Technical Support. Save to USB To a USB device connected to a USB port on the LCM or the operator panel  (T950B only). Note: This option is only available if you inserted a USB device in Step 3 on  page 438. 7. Click Run Utility. The Utility Results screen displays, showing a list of  the firmware levels for all installed components. Figure 277 The results screen for the Display Firmware Versions utility. 8. If requested to do so, send this information to Spectra Logic Technical  Support (see Contacting Spectra Logic on page 7) for advanced  troubleshooting. November 2016 User Guide—Spectra T950 Library...

  • Page 440: Check The Currently Released Bluescale Version

    1. Log into your user account on the Technical Support portal at  support.spectralogic.com. Note: See Accessing the Technical Support Portal on page 493 for  information about creating an account and accessing the  Technical Support portal. 2. Select Downloads > Product Software.  3. On the Product Software page, locate your library type in the Spectra  Product column. The currently released BlueScale version is listed in the  Current Version column. Figure 278 The Product Software screen. 4. Compare the Current Version available for the library to the version  installed on the library. Download the BlueScale Package If Auto Download is configured (see Configure a Package Server on  page 139) or your library has Internet access and you plan to download the  BlueScale package directly to the library from the Spectra Logic package  server, skip to Prepare for the BlueScale Package Update on page 442. November 2016 User Guide—Spectra T950 Library...
  • Page 441 Figure 279 The Product Software screen. 3. Locate your library type in the Spectra Product column. The currently  released BlueScale version is listed in the Current Version column. 4. Click the name of the BlueScale package next to your library type. The  BlueScale package begins downloading through your web browser. 5. When the download completes, do not unzip the downloaded file.  Copy the file to one of the following locations:  The root directory of a USB device.  The library only recognizes FAT‐formatted, not NTFS‐ Notes: formatted, USB devices.  Not all USB devices are compatible with the library. If you  are unable to access a USB device from the library, remove it  and use a different one.    —   O R  —    A previously configured package server. November 2016 User Guide—Spectra T950 Library...

  • Page 442: Prepare For The Bluescale Package Update

    All storage management software daemons are stopped  All drives are empty To ensure that no commands are sent to the controllers, Spectra Logic suggests disconnecting Fibre Channel cables to the F-QIPs, RIMs, and any tape drives used as robotic exporters.

  • Page 443: Install The Update Package

    3. If you receive an error message stating that your disk is full when the  library attempts to unzip a BlueScale package, you need to delete  downlevel packages before you can continue. See Manage Update  Packages on page 454. 4. Select Maintenance > Package Update. The Package Update screen  displays. Note: If the library notifies you that your BlueScale Software Support  key expired, see Renewing the BlueScale Software Support Key  on page 434. Figure 280 Click Begin Library Update to start the process. 5. Click Begin Library Update. If the License Agreement screen displays,  read the license agreement, then click Accept.  Note: If you decline the agreement, you are not able to update the  library. November 2016 User Guide—Spectra T950 Library...
  • Page 444 Note: BlueScale packages may be found on the sources described in  the table below. Source Description Select and download the desired BlueScale package from Spectra Logic’s  Spectra Logic package server to the memory card in the LCM and then install it. Notes:  The library must have a connection to the Internet before you can use this  option (see Configure Network Settings on page 116).  If directed to do so by Spectra Logic Technical Support, update the IP address  and package directory for the Spectra Logic package server (see Configure a  Package Server on page 139). Select the desired BlueScale package from packages already stored on the  Memory Card memory card in the LCM. Select the desired BlueScale package from packages stored on a USB device.  USB Device There is a brief delay while the library accesses the USB device when you select  this option. Notes:  The USB Device option is only available if you connected a USB device  containing the BlueScale package in Step 2 on page 443.   The BlueScale package must be stored in the root directory of the USB device. November 2016 User Guide—Spectra T950 Library...
  • Page 445 Source Description Select the desired BlueScale package stored on a previously configured package  Configured server, if you have one available.  Package Server (server name varies) Note: This option is only available if you previously configured a package    server. See Configure a Package Server on page 139 for information about  configuring a package server. 8. Click Next. The Library Package Update Options screen displays. The Library Package Update Options screen only lists options that are  applicable based on your library configuration. Note: Clicking Update immediately starts the update process. Spectra  Logic recommends that you select using a USB device to update  RIM2 controllers (see Step 11 on page 448) and, if the library  does not have EtherLib, using a USB device update RCM control  modules (see Step 9 on page 446) before clicking Update. Figure 282 The Library Package Update Options screen. November 2016 User Guide—Spectra T950 Library...
  • Page 446 Package Update on page 358. Selection Action Automatically restart The library restarts the update, but performs it over the library’s  update over the library’s internal communication network. This increases the amount of time  internal network the update requires, up to 45 minutes per RCM. Do not automatically restart If the update fails, the library does not automatically restart the update.  update The BlueScale update is incomplete.  If the update fails, examine any system messages and the  Note: package update log to determine the cause of the failure. If the library  is power‐cycled, there may be a system message that refers to an  “RCM firmware mismatch”. Resolve the problems that caused the  failure and retry the update.  If the update cannot be performed using EtherLib, retry the update  using the Update RCM controllers using USB device method. November 2016 User Guide—Spectra T950 Library...
  • Page 447 Figure 284 Select Update RCM controllers using USB device. If your library has an EtherLib network, and you select Update Note: RCM controllers using USB device, the library uses the USB device  method to update the RCMs. 10. If the library includes RIM2 controllers, determine whether or not to  update them using a USB device. This shortens the time required to  complete the update, but requires manual intervention. Note: You can only update RIM2 controllers, not RIM controllers,  using the USB option. Figure 285 Select Update RIM2 controllers using USB device. Select Update RIM2 controllers using USB device on the Library Package  Update Options screen.  November 2016 User Guide—Spectra T950 Library...
  • Page 448 Do not save Updates the library without saving a backup of the library configuration.  This is not recommended unless you backed up the library configuration right  before starting the package update procedure. 12. On the Library Package Update Options screen, select whether or not  an email is sent to Spectra Logic Technical Support to update the  library’s support records.  Sending a notification to Spectra Logic Technical Support is  Notes: highly recommended.  This notification does not include the configuration backup file.  This option is only available if you previously configured the  autosupport@spectralogic.com mail user’s SMTP IP address (see  Create or Modify a Profile on page 335). Figure 287 Select whether or not you want to send an update to Technical Support. November 2016 User Guide—Spectra T950 Library...
  • Page 449 Figure 288 The Library Package Details screen. 14. (Optional) Use the advanced firmware update procedure to limit which  components get upgraded or downgraded.  Use the advanced firmware update procedure only when directed to do so by Caution Spectra Logic Technical Support. a. Click Advanced on the Library Package Details screen. An Advanced  Package Update screen, similar to the one shown, displays. b. Select or clear the check box next to the library components:  Clear the check box to prevent the component from upgrading  or downgrading. November 2016 User Guide—Spectra T950 Library...
  • Page 450 Begin the Update 1. Click Update to begin the update process. Once the update process starts, it cannot be canceled. Important Do not turn off power to the library or power-down any component being updated during the update process. November 2016 User Guide—Spectra T950 Library...
  • Page 451 If you selected both Update RCM controllers using USB device and  Update RIM2 controllers using USB device, the process is as follows: Both 1. On the Feedback Required screen, confirm that you connected a USB  device to a USB port on the LCM (in Step 2 on page 443). The library  copies a file containing the appropriate RCM firmware to the USB  device. 2. A Feedback Required screen prompts you to remove the USB device  from the LCM and connect it to the specified RCM. 3. When the RCM update is complete, a Feedback Required screen  prompts you to remove the USB device and connect it to the next  RCM. This is repeated until all RCM control modules are updated. 4. When all of the RCM updates are complete, a Feedback Required  screen prompts you to move the USB device back to the LCM. The  library copies a file containing the appropriate RIM2 firmware to the  USB device. 5. A Feedback Required screen prompts you to remove the USB device  from the LCM and connect it to a RIM2. This is repeated until all RIM2  controllers are updated. November 2016 User Guide—Spectra T950 Library...

  • Page 452: Troubleshooting

    Note: If you are using the BlueScale web interface to perform the  update, the connection to the library is lost when the LCM  reboots. Allow sufficient time for the LCM to complete its  initialization, then enter the library’s IP address in your web  browser to reconnect. 6. When the update completes, the library automatically sends an email to  Spectra Logic Technical Support if it is configured as a mail recipient  and you selected this option in Step 12 on page 448. 7. After the update is complete, use your storage management software to  restart any backup processes. Troubleshooting If you encounter problems while performing a package update, examine  any system messages and the package update log to determine the cause of  the failure. Resolve the problems and retry the update.  LCM does not automatically reboot When you click Finish, make sure at  least five minutes pass to allow for the LCM to complete its initialization.  Then, reset the LCM and perform the Package Update process again. Component failed to update Click Finish to complete the update. When  the LCM resets, perform the Package Update process again.  November 2016 User Guide—Spectra T950 Library...
  • Page 453 1. From the toolbar menu, select Maintenance > Tools. The Maintenance  Tools screen displays. 2. Select Utilities. The Utilities screen displays. 3. Click Show Advanced. The Advanced Utilities Confirmation screen  displays. 4. Click Next. The Utilities screen refreshes to show a list of the advanced  utilities. 5. Scroll through the list of advanced utilities and select Restore Configuration from Checkpoint. The screen refreshes to show the details  for the utility. Figure 290 The Advanced Utilities screen. 6. Click Run Utility to restore the library to the Checkpoint library  configuration. 7. After the library configuration restores, perform the Package Update  process again. November 2016 User Guide—Spectra T950 Library...

  • Page 454: Manage Update Packages

    The following steps describe how to delete unwanted BlueScale packages  from the memory card in the LCM. 1. Log into the library as a user with superuser or administrator privileges. 2. From the toolbar menu, select Maintenance > Package Update. The  Package Update screen displays (see Figure 280 on page 443). 3. Click Manage Packages. The Manage Packages screen displays with a list  of all the package files currently stored on the memory card in the LCM. Figure 291 Select the BlueScale packages you want to delete. 4. Select the package(s) that you want to delete, then click Delete Selected.  The package delete process begins.  November 2016 User Guide—Spectra T950 Library...

  • Page 455: Replacing The Air Filter

    Before You Begin... Confirm that the Filter Needs To Be Replaced Because dust primarily  collects at the bottom of the air filter, it can be rotated 180°, top to bottom,  one time before it needs to be replaced. Gather the Following Tools and Supplies Gather these supplies before  beginning the procedure:  A new filter from Spectra Logic  A flat blade screwdriver Continue Library Operations While Replacing the Filter It is safe to  continue normal library operations, such as backups, while rotating or  replacing the air filter. November 2016 User Guide—Spectra T950 Library...
  • Page 456 Figure 292 Remove the filter cover. 2. Set the cover aside. 3. Use a flat head screwdriver to loosen the four captive screws on the air  filter (circled in Figure 293). You can rotate the air filter 180° one time before replacing it. Figure 293 Loosen the four captive screws that secure the air filter to the frame. November 2016 User Guide—Spectra T950 Library...
  • Page 457 Make sure that the tab on the filter is pressing in on the filter sensor switch. Switch Figure 294 Install the filter, making sure that the tab on the filter presses the filter sensor switch. 6. Use a flat head screwdriver to tighten the four captive screws to secure  the filter to the frame (see Figure 293 on page 456). 7. Use a dry cloth to wipe any accumulated dust off the inside of the filter  cover. 8. Position the filter cover over the fan assembly and push firmly inward  on the sides of the cover to snap it onto the ball studs extending from  each side of the frame. As soon as the cover is in position, the fans  restart. 9. If necessary, repeat Step 1 through Step 8 for each additional frame in  the library. November 2016 User Guide—Spectra T950 Library...

  • Page 458: Installing Cord Locks

    Figure 295 Remove the screws securing the input plugs to the AC power module (dual AC module shown). 7. Place a cord lock over the connector on the end of the power cord that  connects to the library. Orient the cord lock as shown in Figure 296. Cord lock clamp screw Figure 296 Install the cord locks on the power cords. November 2016 User Guide—Spectra T950 Library...

  • Page 459: Calibrating The Touch Screen

    If the touch points on the library’s touch screen do not properly align with  the user interface graphics, perform the following procedure to recalibrate  the position of the touch points. Note: You must perform this procedure while standing in front of the  touch screen. The utility is not available when accessing the  library through the BlueScale web interface (RLC). 1. Log into the library as a user with superuser or administrator  privileges. 2. From the toolbar menu, select Maintenance > Tools to display the  Maintenance Tools screen (Figure 275 on page 438). 3. Select Utilities. The Utilities screen displays. 4. Select Calibrate Touch Screen.  5. Click Run Utility. The touch screen displays a series of calibration target  points.  6. Touch each point as it displays with either the stylus or your finger to  recalibrate the touch points on the screen. Touch each point at a straight‐on angle as close to the center of  Note: the target as possible. 7. When the calibration routine is complete, the Utilities screen  redisplays. November 2016 User Guide—Spectra T950 Library...

  • Page 460: Chapter 15 - Maintaining The Drives

    HAPTER Maintaining the Drives This chapter describes the common maintenance tasks for drives in the  Spectra T950 library. See Chapter 14 – Maintaining the Library, beginning  on page 432 for information about maintaining the library. Topic Cleaning a Drive page 461 Determine Whether Cleaning is Required page 462 Prepare the Library for Drive Cleaning page 463 Determine the Cleaning Method page 464 Manually Cleaning a Drive page 465 Track Cleaning Cartridge Use page 467 Updating Drive Firmware page 468 Prepare for the Update Process page 469 Update Using ITDT page 472 Update Using Drive Update through Package  page 475 Update Update Using the Drive Firmware Update Wizard page 483 Update Using the Update Drive Firmware Utility page 486 Updating Drive Device Drivers page 489 Adding or Replacing a Drive page 490 Add a Drive to the Library page 491 Replace a Drive...

  • Page 461: Cleaning A Drive

    The notification is also posted to the library’s Drive Details screen  (Figure 298 on page 463) and the DLM drive health icon for the drive  changes to yellow (see Using the Drive Health Icons on page 324 for  additional information).  Using drives with dirty heads can reduce drive performance, decrease  usable tape capacity, and result in read/write failures which eventually  interrupt data storage.  If you have Auto Drive Clean enabled and the drive is in a partition with  an associated cleaning partition, these cleanings are performed  automatically. See Creating a Cleaning Partition on page 187 for  information about configuring a cleaning partition. It may also be possible to configure the host software to automatically  clean the drives, with a cleaning tape stored in the partition, when the  software is notified that drive cleaning is necessary. If no automatic cleaning process is configured, you must manually clean  the drive. If you ignore a cleaning request for too long, the library  generates a warning system message. User Privilege Requirements When Auto Drive Clean is enabled for the  storage partition and a cleaning cartridge is available in the cleaning  partition, cleanings are performed automatically and do not require user  intervention.  If Auto Drive Clean is not enabled, any user with operator privileges who is  assigned to the partition and all users with superuser or administrator  privileges can manually clean a drive without an associated cleaning  partition by importing a cleaning cartridge into the storage partition’s entry/ exit pool, if necessary, and using the Inventory screen to manually move the  cleaning cartridge to the drive (see No Cleaning Partition Present on  page 466). Only a user with superuser or administrator privileges can move a cleaning  cartridge stored in the partition using the BlueScale web interface (RLC). November 2016 User Guide—Spectra T950 Library...

  • Page 462: Determine Whether Cleaning Is Required

    Determine Whether Cleaning is Required Clean the library’s drives when any of the following occurs:  The drive indicates that it needs cleaning (see Chapter 13 – Drive  Troubleshooting, beginning on page 394) by sending a message to the  storage management software.  The Drive Details screen indicates that the drive needs cleaning or  displays a C on the SCD for an LTO drive or CLEAN* on the MCD for a  TS11x0 technology drive (see Figure 298 on page 463). Note: In order for the library to monitor drive status, the drive must be  configured in a partition. Use the following steps to use the Drives screen to determine whether a  drive requires cleaning. 1. Log into the library as a user with superuser or administrator  privileges. 2. Select Configuration > Drives or Configuration > DLM if MLM is  enabled. The Drives screen displays. Figure 297 Click Detail on the Drives screen. November 2016 User Guide—Spectra T950 Library...

  • Page 463: Prepare The Library For Drive Cleaning

    Required Tools and Materials You must have a cleaning cartridge for the  type of drive(s) to be cleaned. Cleaning cartridges can be purchased from  Spectra Logic. If the cartridge has a barcode label, be sure to note the  barcode, including any leading zeros. This information helps you locate  the cleaning cartridge after it is loaded into the library. Using only Spectra Certified cleaning cartridges to clean your drives is highly Important recommended. For information on ordering these cartridges, see Media and Media Accessories on page 525. Carefully follow all instructions and recommendations provided with the cleaning cartridge.

  • Page 464: Determine The Cleaning Method

    Any attempts to use a cleaning cartridge for data storage causes backup failures. A Global Spare drive  Prepare and clean the drive as follows: requires cleaning and a  1. Pause the PostScan operation if it is using the Global Spare drive that  cleaning partition is not  needs cleaning (see Pause the PostScan Process on page 307). present,  2. Temporarily substitute the Global Spare drive for a drive in a  partition that is associated with the Global Spare drive (see Use the  Global Spare Drive on page 397). Clean the drive manually (see No Cleaning Partition Present on  page 466). 4. Reclaim the Global Spare drive so that it is again available for use as a  spare (see Undo the Global Spare Drive on page 400). November 2016 User Guide—Spectra T950 Library...

  • Page 465: Manually Cleaning A Drive

    Cleaning Partition Present If a cleaning partition is present and contains a cleaning cartridge, you can  use the Clean feature on the Drives screen to manually clean a drive. See  Creating a Cleaning Partition on page 187 for information about  configuring a cleaning partition. 1. Log into the library as a user with superuser or administrator  privileges, or as an operator assigned to the partition. 2. If necessary, import a magazine containing one or more cleaning  cartridges into the cleaning partition (see Importing into a Storage or  Cleaning Partition on page 226). 3. Select Configuration > Drives or Configuration > DLM if MLM is  enabled. The Drives screen displays. Figure 299 The Drives screen. 4. Click Clean next to the drive that needs cleaning. The library retrieves a  cleaning cartridge from the cleaning partition and inserts it into the  drive. The Drive Cleaning Progress screen displays while the cleaning  is in progress. 5. When the cleaning is complete, the library returns the cleaning  cartridge to the cleaning partition and displays a status message. If the cleaning cartridge is MLM‐enabled, the cartridge health and  Cleans Remaining are updated in the MLM database. November 2016 User Guide—Spectra T950 Library...
  • Page 466   —   O R  —    If you have a TeraPack magazine with one or more empty slots in the  entry/exit pool or the storage pool for the partition, you can exchange a  magazine or cartridge to import the cleaning cartridge (see Exporting  or Exchanging Magazines and Cartridges on page 237). Use the following steps to clean the drive. 1. Log into the library. 2. If you keep a cleaning cartridge stored in the storage pool for the  partition, use its barcode label information to determine its location, as  described in Locating a Specific Cartridge on page 264. 3. If necessary, import the TeraPack magazine with the cleaning cartridge  into either the entry/exit pool or the storage pool for the partition  containing the drive that needs cleaning, as described in Importing into  a Storage or Cleaning Partition on page 226. Note: If an empty chamber is not available in either the entry/exit pool  or the storage pool, exchange the magazine containing the  cleaning cartridge for a magazine in one of those pools (see  Exporting or Exchanging Magazines and Cartridges on  page 237). When the cleaning is complete, you can exchange the  magazines again. 4. Move the cleaning cartridge from the magazine to the drive needing  cleaning, as described in Moving Cartridges Within a Partition on  page 265. The drive automatically performs the cleaning, which takes  approximately one minute, and ejects the cartridge when finished. 5. Move the cleaning cartridge from the drive back to the magazine from  which it came. November 2016 User Guide—Spectra T950 Library...

  • Page 467: Track Cleaning Cartridge Use

    Import an unexpired cleaning cartridge. c. Repeat Step 3 through Step 6 to clean the drive. 7. If you have additional drives to clean, repeat Step 3 through Step 6 for  each drive. 8. If you do not want to store the cleaning cartridge in the library, export  the magazine containing it, as described in Exporting or Exchanging  Magazines and Cartridges on page 237. 9. Make sure that you track the number of times the cleaning cartridge  was used (see Track Cleaning Cartridge Use, below). If you used an MLM‐enabled LTO cleaning cartridge, the  Note: cartridge usage is tracked in the MLM database. Track Cleaning Cartridge Use Cleaning cartridges are valid for a minimum of 50 uses. If you enabled  MLM and use MLM‐enabled cleaning cartridges, the library tracks the  number of cleanings remaining on the cartridge and notifies you when a  cleaning cartridge is nearing the end of its useful life. See Chapter 9 –  Configuring and Using Media Lifecycle Management, beginning on  page 276 for detailed information about using MLM‐enabled cleaning  cartridges. If you are not using a Spectra certified cleaning cartridge with MLM  enabled in your library, Spectra Logic recommends marking the cleaning  cartridge label after each use so that you know when it is near the end of its  life cycle.  To purchase MLM‐enabled Spectra Certified cleaning cartridges, contact  your sales representative or visit the Spectra Logic website at  www.spectralogic.com/shop. November 2016 User Guide—Spectra T950 Library...

  • Page 468: Updating Drive Firmware

    Contact Technical Support before using this wizard to update LTO-3 or LTO-4 drives. These drive types must remain empty and idle during the update, which may take up to 8 hours per drive. b. Recommended if you cannot use ITDT or if the firmware was auto downloaded. November 2016 User Guide—Spectra T950 Library...

  • Page 469: Prepare For The Update Process

    Prepare for the Update Process Before you begin the update procedure, make sure you fulfill the  prerequisites described in this section. Always download drive firmware from the Spectra Logic Technical Support portal to Important ensure that the latest firmware posted by the drive manufacturer is qualified by Spectra Logic. After the drive firmware update is complete, you may need to reset the hosts Important accessing the drives.
  • Page 470  Drive type and generation  —   L TO‐2 or later generation drive (listed  as IBM Ultrium‐TDn, where n is the generation) or TS11x0  technology (listed as IBM 3592E07 Fibre)  Interface  —   S hown in both the Drive Type field and in the Drive  Identifier field  4. For each drive, click Detail to view information about the current status  of the selected drive, including its firmware version. The drive firmware version Figure 301 Locate the drive firmware version on the Drive Details screen. 5. Make a note of the firmware version the drive is currently using. November 2016 User Guide—Spectra T950 Library...
  • Page 471 Updating Drive Firmware Determine Whether an Update is Available Use the Spectra Logic Technical Support portal to check the currently  recommended firmware version for the drives in your library and  download updated firmware if it is available. Always download drive firmware from the Spectra Logic Technical Support portal Important to ensure that the latest firmware posted by the drive manufacturer is qualified by Spectra Logic. 1. Log into your account on the Technical Support portal at ...

  • Page 472: Update Using Itdt

    2. Click the Select Product tab. 3. Select the following options:  Product Group = System Storage   Select from System Storage = Tape systems  Select from Tape Systems = Tape drivers and software  Select from Tape drivers and software = IBM Tape Diagnostic Tool  (ITDT)  Platform = Select your operating system from the drop‐down list 4. Click Continue.  November 2016 User Guide—Spectra T950 Library...
  • Page 473 Download the Drive Firmware 1. After ITDT is installed, launch the program so that it creates the Input  and Output folders required during the firmware update process. 2. Log into your account on the Spectra Logic Technical Support portal at  support.spectralogic.com. 3. Select Downloads > Tape Drive Firmware.  4. On the Tape Drive Firmware page (see Figure 302 on page 471), locate  the appropriate drive firmware considering drive type (LTO or TS11x0)  and generation (for example, LTO‐4) and then interface type (for  example, SCSI or Fibre) and form factor (full‐height or half‐height). 5. Click the firmware version name in the column labeled Current Firmware Version. Note: The link in the column labeled Package File (For Staging) is for  using Package Update to update the drive firmware (see Update  Using Drive Update through Package Update on page 475) do  not select this file is you are updating drive firmware using  ITDT. 6. Use your web browser to save the file to the ITDT Input folder on the  computer where ITDT is installed. November 2016 User Guide—Spectra T950 Library...
  • Page 474 If you did not already do so, stop all backup operations and remove all tapes from the drives you are updating.  If possible, use your storage management software to move any  cartridges that are currently in drives back to their storage locations.  If you cannot use your storage management software, then move  the cartridges as described in Moving Cartridges Within a Partition  on page 265. Update Drives Using ITDT 1. Follow the instructions in the ITDT documentation to update the drive  firmware. 2. Reset the updated drives as described in Resetting a Drive on page 395  to restore their configuration settings. 3. After the update is complete, use your storage management software to  restart any backup processes. November 2016 User Guide—Spectra T950 Library...

  • Page 475: Update Using Drive Update Through Package Update

    Your library must either be under warranty or you must have a current service Important contract with Spectra Logic Technical Support before you can update the drive firmware using Package Update. The BlueScale Software Service key associated with your service contract must be entered into the System Configuration screen before you can use Package Update.
  • Page 476  The root directory of a USB device. Notes:   The library only recognizes FAT‐formatted, not NTFS‐ formatted, USB devices.   Not all USB devices are compatible with the library. If you  are unable to access a USB device from the library, remove it  and use a different one.   Do not unzip the downloaded file.   —   O R  —    A previously configured package server. Note: The package server option is only available if you previously  configured a package server. Refer to Configure a Package  Server on page 139 for more information. Stage the Firmware 1. Log into the library as a user with superuser or administrator  privileges. 2. If you downloaded the drive firmware package to a USB device,  connect the USB device to a port on the LCM or the operator panel  (T950B only) and allow time for the device to mount before continuing. November 2016 User Guide—Spectra T950 Library...
  • Page 477 3. Select Maintenance > Package Update to display the Package Update  screen. 4. Click Begin Drive Update.  Figure 303 The Package Update screen. 5. If the License Agreement screen displays, read the license agreement,  then click Accept.  If you decline the agreement, you are not be able to update the  Note: drive firmware using this method. 6. The Select Package screen lists the filenames for the firmware update  packages. Figure 304 Select the package for the drive firmware update. November 2016 User Guide—Spectra T950 Library...
  • Page 478  If directed to do so by Spectra Logic Technical Support, update the IP address  and package directory for the Spectra Logic package server (see Configure a  Package Server on page 139 for more information about configuring a package  server). Configured Select the desired drive firmware package stored on a previously configured  Package Server package server, if you have one available.  (server name varies) Note: This option is only available if you previously configured a package server.  (See Configure a Package Server on page 139 for more information about  configuring a package server). Memory Card Select the desired drive firmware package from packages already stored on the  memory card in the LCM. USB Device Select the desired drive firmware package from packages stored on a USB  device. There is a brief delay while the library accesses the USB device when  you select this option. Notes:  The USB Device option is only available if you previously connected a USB  device containing the update package in Step 2 on page 476.   The update package must be stored in the root directory of the USB device. 8. Click Next. The Drive Staging Details screen displays. November 2016 User Guide—Spectra T950 Library...
  • Page 479 Chapter 15 — Maintaining the Drives Updating Drive Firmware 9. On the Drive Staging Details screen, each drive displays either in the  Update or Unchanged section, depending on whether the drive firmware  in the update package is different from the drive’s current firmware. Figure 305 The Drive Staging Details screen.  Depending on the location of the file, there may be a few  Notes: minutes of delay before the information displays.  If no installed drives match the selected firmware, the Drive  Package Details screen displays, instead of the Drive Staging  Details screen.  Figure 306 The Drive Package Details screen. November 2016 User Guide—Spectra T950 Library...
  • Page 480  Staging only prepares the drive for the update process. After  Notes: staging is complete, you can choose which drives to update  in Step 2 on page 482.  There may be a few minutes of delay before the Package  Update Results screen displays. 11. Click Finished on the Package Update Results screen. The firmware  staging runs in the background, allowing the library to perform other  tasks.  The Drives screen displays the staging status while the process is active. The Drives screen displays... when... The drive firmware is staging to the drive. The drive  icon changes to the staging drive icon, and the staging  status line displays. Note: A Global Spare icon does not change to the  Drive Staging icon while firmware is staging to it.  However, the staging status line displays. The drive firmware is finished staging to the drive, and  is available to be used to update the drive. 12. When the staging process completes, a system message displays. Note: If there are any failures in staging the firmware to the drives, a  system message informs you of the failure. Follow the remedy  instructions on the system message and then reset the drive to  restart the staging process. November 2016 User Guide—Spectra T950 Library...
  • Page 481 If you did not already do so, stop all backup operations and remove all tapes from the drives you are updating.  If possible, use your storage management software to move any  cartridges that are currently in drives back to their storage locations.  If you cannot use your storage management software, then move  the cartridges as described in Moving Cartridges Within a Partition  on page 265. Apply the Update 1. On the Drives screen, click Staged Drive Firmware Update. Figure 308 Click Staged Drive Firmware Update. November 2016 User Guide—Spectra T950 Library...
  • Page 482 Figure 309 Select the drives to update. 3. Click Next. The drive firmware update process begins updating the  selected drives in parallel. A progress screen displays until the process  completes, in approximately 15 to 30 minutes. The Drives screen displays... when... The library starts the firmware update process. The staging status line changes to “Committing”. The drive firmware update process is complete. The staging drive icon changes back to the drive icon,  and the staging status line disappears. 4. After the drive firmware update completes, the Staged Firmware  Update Result screen displays the results of the update process. Click  OK to return to the Drives screen. Figure 310 Click OK to return to the Drives screen. 5. After the update is complete, use your storage management software to  restart any backup processes. November 2016 User Guide—Spectra T950 Library...

  • Page 483: Update Using The Drive Firmware Update Wizard

    If you did not already do so, stop all backup operations and remove all tapes from the drives you are updating.  If possible, use your storage management software to move any  cartridges that are currently in drives back to their storage locations.  If you cannot use your storage management software, then move  the cartridges as described in Moving Cartridges Within a Partition  on page 265. November 2016 User Guide—Spectra T950 Library...
  • Page 484 Figure 312 Select the partition for the drives you want to update. 7. Select the drives that you want to update. If you have multiple drive generations in the same partition, make sure that you Important only select one generation at a time. Each drive generation uses different firmware. November 2016 User Guide—Spectra T950 Library...
  • Page 485 Figure 313 Select the firmware tapes you want to use for the update. 9. Click Start Update to begin the background operation to update the  selected drives. The Drive Firmware Update screen refreshes to show  that the update operation is running. Figure 314 Drive Firmware Update screen showing an update running. After each drive is updated, the library posts a system message  indicating whether or not the update was successful. Note: Once the update process begins, you cannot start any additional  Drive Firmware Update operations until the currently running  process either completes or is stopped.  10. If you need to change the library configuration, modify a partition, or  make other changes that are restricted while background operations are  running, click Stop Update. The library completes any updates that are  currently in progress and then returns the firmware tape to the magazine. 11. After the update is complete, use your storage management software to  restart any backup processes. November 2016 User Guide—Spectra T950 Library...

  • Page 486: Update Using The Update Drive Firmware Utility

     The drives to be updated must be configured in a storage partition.  The firmware update tape must be in a magazine stored in the storage  partition’s entry/exit pool.   The drives are updated one partition at a time.  To update the firmware of a Global Spare, first substitute the Global  Spare drive for a drive assigned to a partition. After the Global Spare  drive completes the firmware update process, it can be removed from  the partition and returned to the pool of spare drives (see Use the  Global Spare Drive on page 397 for more information). Discontinue Background Operations You cannot update drive firmware if the library is actively running any  background operations, including Media Auto Discovery, PreScan, and  PostScan. If you do not want to wait for a Media Auto Discovery, PreScan, or  PostScan operation to complete, you can stop the Media Auto Discovery or  PreScan operation or pause the PostScan operation. For other background  operations, wait for the process to complete.  Click Stop Discovery on the Media Lifecycle Management Tools screen  to stop a Media Auto Discovery or PreScan operation (see Stop the  Discovery Process on page 298).   Click Pause PostScan on the Media Lifecycle Management Tools screen  to pause the PostScan operation for one hour (see Pause the PostScan  Process on page 307). November 2016 User Guide—Spectra T950 Library...
  • Page 487 1. Log into the library as a user with superuser or administrator privileges. Insert a firmware update tape into a TeraPack magazine (see Figure 144  on page 224). Make a note of the barcode label on the cartridge so that  you can identify it after it is imported. 3. Import the magazine into the library’s entry/exit pool as described in  Importing into a Storage or Cleaning Partition on page 226.   If the cartridge is not labeled with a barcode, pay attention to  Notes: which slot you use (as viewed from the TAP door, slot 1 is at  the back of the magazine; slot 10 is at the front).  If necessary, export a magazine from the entry/exit pool to  provide an empty chamber for the magazine containing  firmware update tapes (see Exporting or Exchanging  Magazines and Cartridges on page 237). Perform the Update 1. From the toolbar menu, select Maintenance > Tools. The Maintenance  Tools screen displays. 2. Select Utilities. The Utilities screen displays. 3. Click Show Advanced. The Advanced Utilities Confirmation screen  displays. 4. Click Next. The Utilities screen refreshes to show a list of the advanced  utilities. November 2016 User Guide—Spectra T950 Library...
  • Page 488 Figure 315 Select the drive to update and the location of the firmware tape. 6. Use the Select drive or partition to update drop‐down list to select the  drive(s) that you want to update. You can choose to:  Update all of the drives in a partition. –OR–  Update a single drive (selected by its BlueScale identifier).  Note: Drives are identified according to their physical location in the  library. For example: FR1/DBA2/DRV4 refers to the upper right  drive in DBA2 of frame 1. See Drive Identifiers on page 65 for  additional information about identifiers. 7. Use the Select EE slot of the firmware tape drop‐down list to select the  slot in the magazine where the firmware update tape is located.  November 2016 User Guide—Spectra T950 Library...

  • Page 489: Updating Drive Device Drivers

    Export the firmware update tape from the library (see Exporting or  Exchanging Magazines and Cartridges on page 237) and store it for  future use. You can use the tape to update the firmware in a  replacement drive if it is at a lower firmware level. 11. After the update is complete, use your storage management software to  restart any backup processes. PDATING RIVE EVICE RIVERS Overview Some operating environments require you to install device  drivers before the application software can correctly communicate with the  drives. When you update the drive firmware, you may also need to update  the device driver for the drive. Use the following instructions to locate and download the IBM LTO drive  device driver on the IBM Support Fix Central website. Note: You can connect to the Fix Central website either from the  Spectra Logic Technical Support portal or directly at http://www.ibm.com/support/fixcentral. If you connect directly,  skip to Step 5 in the following instructions. 1. Log into your account on the Technical Support portal at  support.spectralogic.com Note: See Accessing the Technical Support Portal on page 493 for  information about accessing the Technical Support portal. 2. Select Downloads > Device Drivers.  November 2016 User Guide—Spectra T950 Library...

  • Page 490: Adding Or Replacing A Drive

     Select from Tape drivers and software = Tape device drivers  Platform = Select your operating system from the drop‐down list  and click Continue.  6. Click Continue to display a list of the available drivers on the Select fixes  page. 7. Click Show Fix Details to view information about each driver. 8. Select the driver you want to download and click Continue. If required  by your IT department, select the WHQL certified driver, if available. 9. Complete the remaining screens to begin the download process. 10. Save the file containing the driver to a known location on the server  that is using the drive. 11. Install the device driver following the instructions in the  documentation for your operating environment. DDING OR EPLACING A RIVE Only use drives obtained from Spectra Logic in the library. When replacing  a drive that is assigned to a partition, the new drive must be the same  technology and generation as the one you replace. November 2016 User Guide—Spectra T950 Library...

  • Page 491: Add A Drive To The Library

    (refer to your software documentation for instructions). If your library has unused drive bays, you can purchase additional drives  from Spectra Logic and add them to the library.  1. Log into the library as either a superuser or administrator. 2. Select Configuration > DLM (or Drives) to view a list of all the drives  currently installed in the library. Figure 316 The Drives screen. 3. Click Add next to a drive location that does not have a drive installed. Follow the Spectra T200, T380, T680, T950, and TFinity Drive Installation  or Replacement procedure to install the drive. 5. If the drive has a Fibre Channel interface, connect it to an arbitrated  loop or fabric where the hosts reside.  6. After you add the drive to the library, you must create or modify a  partition to assign it to the partition or configure it as a Global Spare  drive before you can use it. See Chapter 6 – Configuring and Managing  Partitions, beginning on page 181 for information about creating and  modifying partitions. November 2016 User Guide—Spectra T950 Library...

  • Page 492: Replace A Drive

    If you click Remove and the selected drive is the only drive in the partition, the partition is deleted. After you replace the drive, do the following to resume operation:  If you used the Global Spare option to temporarily replace the  malfunctioning drive, you can now reclaim the Global Spare drive so  that it is again available for use (see Undo the Global Spare Drive on  page 400). The library automatically switches all incoming  communications to the new drive.  If you did not use the Global Spare option, use your storage  management software to restart any backup processes that were  running to the replaced drive. This restart ensures that the software  recognizes the drive as working and available. November 2016 User Guide—Spectra T950 Library...

  • Page 493: Chapter 16 - Technical Support

    HAPTER Technical Support Spectra Logic Technical Support provides a worldwide service and  maintenance structure, refined over many years to provide timely,  professional service. A valid BlueScale Software Support key is required in order to obtain technical Important support (see Service Contract Extension on page 527). Topic Accessing the Technical Support Portal this page Create an Account page 494 Log Into the Portal page 495 Opening a Support Ticket page 496 Returns page 500 CCESSING THE...

  • Page 494: Create An Account

    Accessing the Technical Support Portal Create an Account Access to User Guides and compatibility matrices does not require you to  create an account. You must create a user account and log in to access  Release Notes or repair documents, to download the latest version of  BlueScale software, or to open a support incident. Note: If you have multiple Spectra Logic products, the serial numbers  for all products are associated with your account. If you do not  see the serial numbers for all of your products when you log in,  contact Technical Support (see Contacting Spectra Logic on  page 7). 1. Access the Technical Support portal login page at  support.spectralogic.com. 2. On the home page, click Sign up for one now! Figure 318 The Spectra Logic Technical Support portal home page. November 2016 User Guide—Spectra T950 Library...

  • Page 495: Log Into The Portal

     If you have an invitation, follow the link and enter the invitation  code. Figure 319 Follow the link to enter your invitation code or enter your registration information.  If you do not have an invitation, enter the requested information to  create your account. When you are finished, click Sign Up. When the account is approved, you receive an email with an initial  password. Use your email address and the password provided in the email  to log in to your account. After you log in, you can change your password  if desired. Log Into the Portal Use your email address and password to log into the Technical Support  Portal. November 2016 User Guide—Spectra T950 Library...

  • Page 496: Opening A Support Ticket

    UPPORT ICKET AutoSupport provides the easiest way to open a support ticket or incident.  See Chapter 11 – Configuring and Using AutoSupport, beginning on  page 330 for detailed information about configuring and using  AutoSupport. You can also open a support incident using the Spectra Logic Technical  Support portal or telephone. Use the following instructions to open a  support incident through the portal. 1. Make notes about the problem, including what happened just before  the problem occurred. 2. Gather the following information:  The serial number of the affected library (see Determine the Library  Serial Number on page 109)  Type of host system being used  Type and version of host operating system being used  Type and version of host storage management software being used 3. Submit a support incident.  To use the Spectra Logic Technical Support portal: a. Log into your account on the Technical Support portal at  support.spectralogic.com. Note: See Accessing the Technical Support Portal on page 493 if you  did not previously create an account on the Technical Support  portal. November 2016 User Guide—Spectra T950 Library...
  • Page 497 Chapter 16 — Technical Support Opening a Support Ticket b. Select Incidents & Inventory > Open or View Incidents, or on the  Home page, click Open a Support Incident. Figure 320 Select Incidents & Inventory > Open or View Incidents to open a support incident. November 2016 User Guide—Spectra T950 Library...
  • Page 498 Chapter 16 — Technical Support Opening a Support Ticket c. On the Open or View Incidents page, you are given an  opportunity to search for existing support content that may help  you solve your problem immediately. If the search does not  provide an answer, click Open a New Incident. Figure 321 Click Open a New Incident. November 2016 User Guide—Spectra T950 Library...
  • Page 499 Chapter 16 — Technical Support Opening a Support Ticket d. On the Create Incident page, enter the requested information  providing as much detail as possible. When you are finished,  click Create Incident.  If you have multiple libraries and need to determine the  Notes: serial number of the affected library, see Determine the  Library Serial Number on page 109.  If the serial number of the affected library is not listed,  contact Technical Support (see Contacting Spectra Logic on  page 7).  If you do not have AutoSupport enabled, you can upload any  ASL logs generated by the library from the Create Incident  page. Figure 322 The Create Incident page.  To contact Spectra Logic Technical Support by telephone see  Contacting Spectra Logic on page 7. November 2016 User Guide—Spectra T950 Library...

  • Page 500: Returns

    Severe damage can occur if the component is not packaged correctly. You may be Caution invoiced if it is damaged due to improper or insufficient packaging. Use the return label and instructions that were included with the  replacement part when preparing to ship the component you are  returning. If you cannot locate these, contact Spectra Logic for another  copy (see Contacting Spectra Logic on page 7). The return label and Return  Merchandise Authorization (RMA) printed on it are used to associate the  returned component with your account. To avoid being invoiced for failure  to return the component, do not ship the component back to Spectra Logic  without the RMA return label. November 2016 User Guide—Spectra T950 Library...

  • Page 501: Appendix A Best Practices

    PPENDIX Best Practices This appendix reviews best practices for using Media Lifecycle  Management, protecting library configuration data, and working with  media. Topic MLM Best Practices this page Implementation Guidelines page 502 Usage Policy Guidelines page 502 Disaster Recovery Planning page 505 Back Up and Protect the Library Metadata page 505 Back Up the Library Metadata page 506 Verify and Protect the Metadata Backup page 508 Using Cartridges page 510 Labeling Cartridges page 510 Handling Cartridges page 511 Storing Cartridges page 512 Using Cartridges in the Library page 513 Cartridge Rotation page 514 MLM B RACTICES To effectively use MLM and ensure MLM and DLM data protection, plan a  strategy based on your data center needs and develop policies and  procedures to support that strategy. Having sound management policies  and procedures for media rotation and management is essential for  consistent, effective implementation. ...

  • Page 502: Implementation Guidelines

    Consider the following guidelines when establishing your Media Lifecycle  Management policies.  Guideline Description Choose a retirement guideline When implementing MLM, decide at the beginning on the criteria to  be used when determining when to retire a cartridge.  Spectra suggests using the Media Lifecycle Management health  icon, visible on the MLM Reports screen and on the Details screen  (Figure 186 on page 310 and Figure 187 on page 312, respectively)  for each tape, to assess the overall health of individual tapes. See  Generate MLM Reports on page 308 for information about using the  health icon to assess media health. Only use MLM-enabled media For the most accurate tracking, do not import your MLM‐enabled  and cleaning cartridges in media into non‐Spectra Logic libraries or drive generations earlier  MLM-compatible libraries and than LTO‐4. The cartridge MAM is not updated with information  drives about usage in those locations. As a result, the information about  usage in those locations is not recorded in the MLM database when  the cartridge is returned to your library.  November 2016 User Guide—Spectra T950 Library...
  • Page 503 Do not reformat LTO-5 data Linear Tape File System (LTFS).  cartridges to use LTFS until after each cartridge is loaded LTFS uses an area in the LTO‐5 cartridge MAM that was previously  into an LTO-5 drive used for MLM data. Before reformatting LTO‐5 cartridges to use  LTFS, make sure they are properly prepared by loading and then  unloading each cartridge into an LTO‐5 drive that is using firmware  version B6W0 or later, before you reformat the cartridges. Always operate the library If you disable and then re‐enable Media Lifecycle Management, any  with Media Lifecycle loads, reads, writes, errors, and any other tape related events that  occur while MLM is disabled are not recorded in the MLM database. Management enabled November 2016 User Guide—Spectra T950 Library...
  • Page 504 Planning on page 505 and Restore the MLM and DLM Databases on  page 392 for detailed information.  Backing up the MLM database produces a point‐in‐time snapshot of  the MLM database. Based on the number of tapes you routinely  import into and export from the library, determine how frequently  backups are needed to ensure that you can easily restore the MLM  database. Alerts for non‐MLM‐enabled media notify you when a cartridge  Enable non-MLM media alerts that is not MLM‐enabled is loaded into a drive. When a cartridge is exported from the library, an asterisk (*) next to  Track exported cartridges the barcode indicates that it is currently out of the library. However,  all of the MLM data for the cartridge is still available. Define the  frequency with which you export the complete MLM report and  make a note of all exported tapes. When you save an MLM report (see Generate MLM Reports on  Choose relevant information page 308), you can choose between saving all MLM data or just the  for saved reports data from the most recently viewed report. You can save a copy of the MLM report as a comma‐separated text  file (*.rpt) to a USB device, mail the saved report to previously  configured email recipient, or both. If desired, you can zip the file  before saving it (see Save an MLM Report on page 312). November 2016 User Guide—Spectra T950 Library...

  • Page 505: Disaster Recovery Planning

     Backing up the MLM database also backs up the DLM  Notes: database.  For extra security, the library’s Auto Configuration Save  feature automatically backs up its configuration and the MLM  and DLM databases to the LCM memory card once a week  and whenever a partition is created or modified (see Use  Automatic Backup of the Library Configuration on page 146).   If email for the auto‐save backup is configured, the backups  are emailed to the designated recipient (see Enable Email for  the Auto Configuration Save File on page 120).   See Back Up and Protect the Library Metadata on page 505  for additional disaster planning information. P AND ROTECT THE IBRARY ETADATA To ensure the availability of your library and encrypted data, protect  library metadata by following the procedures described in this section.  Library metadata includes library configuration data, the MLM and DLM  databases, and all BlueScale encryption key‐related data. The DLM database is included in any operations that backup or  Note: restore the MLM database. November 2016 User Guide—Spectra T950 Library...

  • Page 506: Back Up The Library Metadata

    Back Up the Library Metadata Use the following methods to create backup copies of all of your library’s  metadata. The following table shows the file names and locations of the  data saved during each type of backup operation. This backup Creates... method... Auto Configuration A time‐stamped zip file containing the library configuration, the MLM  Save Option database, and the DLM database. The file is stored on the memory card in the  LCM and can be sent as an email attachment to a previously configured mail  recipient. The zip file is named <date-time>cfg.zip, where <date-time>  is the time stamp for when the zip file was created.   See Enable Email for the Auto Configuration Save File on page 120 for  information about configuring the Auto Configuration Save feature so that  the library automatically sends an email with the current Auto Configuration  Save file to a pre‐configured mail recipient once a week and whenever you  create or modify a library partition.  See Use Automatic Backup of the Library Configuration on page 146 for  information about using this method to back up the library configuration and  the MLM and DLM databases. The Auto Configuration Save feature does not automatically create a  Note: backup when you make other configuration changes to the library. November 2016 User Guide—Spectra T950 Library...
  • Page 507 The filename depends on whether the LCM is a Spectra PC or a Spectra LS and  Advanced Utility includes the time stamp <date-time> to indicate when the backup was  created. If the backup file was saved to a USB device, it is located in a folder  called \SavedMLMDB.   Spectra PC  —   c minfo_<date-time>.dat    —   O R  —    Spectra LS  —   x mlinfo<date-time>.db   —   O R  —    Zipped file  —   c minfo_<date-time>.zdt  (The zip filename is the same for both the Spectra PC and the Spectra LS.) Back Up the MLM and DLM Databases on page 316 provides instructions for ...

  • Page 508: Verify And Protect The Metadata Backup

    CAUTION: As a matter of best practice, Spectra Logic recommends exporting BlueScale encryption keys to a USB device instead of using email. Although emailing BlueScale encryption keys is supported by the library, doing so presents security issues, including the following: ...
  • Page 509 Back Up and Protect the Library Metadata The following figures show examples of the files you see when you  check your USB device or the email attachment. Saved Data Details Encryption key  T950_SF2.bsk Note: The screen shown here also includes the SavedMLMDB and  SavedConfigs folders. MLM and DLM  data Note: In this example the file has a .zdt extension because you chose to zip the  file when you created it. Configuration data The files are located in the \SavedConfigs\<date‐time> folder, where  Note: <date‐time> in this example is 2011‐08‐11 11_14_06.  2. Store at least one USB device containing the backup files off‐site. After you  have several weeks of backups stored off‐site, rotate back through them.  3. When you run through disaster recovery exercises, test restoring the  library using the backup files from both your USB devices and your  saved email attachments. See Restoring the Library Configuration on  page 384 for instructions. November 2016 User Guide—Spectra T950 Library...

  • Page 510: Using Cartridges

    A loose label can become dislodged and damage the drive. CAUTION: Do not place labels on any surface of the cartridge except the front! Barcode label Figure 323 Properly barcode label all cartridges (LTO cartridge shown). November 2016 User Guide—Spectra T950 Library...

  • Page 511: Handling Cartridges

     Do not handle tape that is outside of the cartridge. Handling the tape  can damage the tape’s surface or edges, which may interfere with read  or write reliability. Pulling on tape that is outside of the cartridge can  damage the tape and the brake mechanism in the cartridge.  If tape is outside of the cartridge, slide the cartridge door back and turn  the hub to gently spool the tape back into the cartridge. Test the tape by  using your storage management software to write to the tape, and then  run a PostScan.  Before you use a cartridge, let it acclimate for at least 24 hours to the  normal operating environment.  Ensure that all surfaces of a cartridge are dry before inserting it into a  magazine.  Do not stack more than six cartridges.  Do not expose the tape cartridge to moisture or direct sunlight.  Do not degauss a tape cartridge that you intend to use/reuse.  Degaussing makes the tape unusable.  Do not expose recorded or blank tape cartridges to stray magnetic  fields (such as terminals, motors, video equipment, X‐ray equipment,  or high‐current cables or power supplies). Such exposure can cause the  loss of recorded data or make the blank cartridge unusable.  Maintain the environmental conditions specified in Tape Media  Specifications on page 550. November 2016 User Guide—Spectra T950 Library...

  • Page 512: Storing Cartridges

    (LTO magazines shown). Storing and handling cartridges in magazines helps to eliminate errors  resulting from mishandling individual cartridges, which is the leading  cause of cartridge damage. An optional clear plastic dust cover snaps onto  the magazine to protect the cartridges.  Whenever you remove cartridges from your library, be sure to store them  properly to maximize archival life and ensure data integrity. Follow these  guidelines for proper cartridge storage:  Store cartridges in a suitable environment (see Tape Media  Specifications on page 550).  Keep the storage location as free of airborne particulates as possible. To  eliminate obvious sources of particulates, do not permit anyone to  smoke, eat, or drink near the storage area, and do not store cartridges  near a copier or printer that may emit toner and paper dust.  Store cartridges with the write‐protect switch in the protected position  (see Preparing Cartridges for Use on page 221).  Store cartridges as soon as possible after you remove them from the  library. Immediate storage helps avoid many of the conditions that can  damage tapes, such as temperature and humidity fluctuations,  particulate contamination, and excessive handling.  If you plan to ship a TeraPack magazine, make sure that you have a  proper shipping container and that you use adequate packing material.  The TeraPack carrying cases available from Spectra Logic are designed  for safely transporting TeraPack magazines off site and are compatible  with Iron Mountain. November 2016 User Guide—Spectra T950 Library...

  • Page 513: Using Cartridges In The Library

     Make the entry/exit pool large enough to accommodate all of the  cartridges typically imported or exported during a single operation. For  example, if you run a nightly backup that uses 48 cartridges which are  then exported each morning, create an entry/exit pool of 50 LTO slots (5  chambers) or 54 TS11x0 technology slots (6 chambers).  After your library is in use for a period of time, and at least one set of  cartridges completes a round trip (exported from the library, stored off  site, then re‐imported), the following rule of thumb applies: if you  remove a TeraPack magazine from the entry/exit pool, replace it with  either an empty magazine to accommodate future eject operations or a  full magazine whose cartridges are then imported into the storage pool  using your storage management software.  During an import or export operation, do not leave the library  unattended for more than a few minutes. If you do, the import or  export operation times out so that the library can continue automated  backup tasks. To continue, restart the operation when you are ready.  Enable Auto Drive Clean and configure a cleaning partition to clean  drives whenever required to help ensure optimal performance. If you  do not use the Auto Drive Clean feature, periodically check the Drives  screen to determine whether the drives require cleaning (see Cleaning a  Drive on page 461).   Confirm the quality of your media and verify data integrity by  occasionally running restores using different drives.  Confirm the quality of both media and drives by running periodic  disaster recovery drills. These drills test the overall ability to recover all  of your data using your backups. November 2016 User Guide—Spectra T950 Library...

  • Page 514: Cartridge Rotation

     15 chambers are assigned to the storage pool (150 slots, or  15 TeraPack magazines).  The library contains 15 full TeraPack magazines and two empty  TeraPack magazines.  Two magazines containing 20 cartridges worth of backup data are sent  off site every Friday.   After the data ages two weeks, the media is returned to the library and  re‐used.  The site adheres to the following best practices:  Whenever a TeraPack magazine is exported, another magazine  (either full or empty) is imported.  The library has enough empty TeraPack magazines to fill the entry/ exit pool. This example shows that, by Week 3, the backup plan results in a full  media rotation in which the operator performed the following: 1. Removed and stored two full TeraPack magazines of media. Full  magazines were exported from the entry/exit pool and removed  through the TAP, resulting in an empty entry/exit pool. 2. Imported two full TeraPack magazines into the entry/exit pool through  the TAP and then used the storage management software to move the  media in the entry/exit pool into the storage pool. Moving the media to the storage pool leaves two empty magazines in  the entry/exit pools, ready to accept media as the storage management  software identifies media as ready to be ejected from the library. The following sections describe and illustrate the rotation process in more  detail. November 2016 User Guide—Spectra T950 Library...
  • Page 515 End of Week 1 The storage management software ejects cartridges from the storage pool.  The library moves the cartridges to empty magazine slots in the entry/exit  pool, making them ready to be removed from the library and stored off  site. Operator tasks:  Results of operator tasks:  Export 2 full TeraPack  Off‐site storage: magazines from the  2 full TeraPack magazines. entry/exit pool.  Import 2 empty  Entry/Exit pool:  TeraPack magazines into  2 chambers, each contains an  the entry/exit pool. empty TeraPack magazine. Storage pool:  13 chambers contain  full TeraPack  magazines.  2 chambers contain  empty TeraPack magazines. Data Center: 2 empty TeraPack magazines. November 2016 User Guide—Spectra T950 Library...
  • Page 516 Operator tasks: Results of operator tasks: Off-site storage:   Export the 2 full  TeraPack magazines  4 full TeraPack magazines from the entry/exit pool.  Import 2 full TeraPack  Entry/Exit pool:  magazines into the  2 chambers, each contains an  entry/exit pool. empty TeraPack magazine.  Use storage  management software to   Storage pool: move cartridges to the  11 chambers contain  storage pool. full magazines  4 chambers contain  empty magazines Data Center: No reserved media or  magazines. November 2016 User Guide—Spectra T950 Library...

  • Page 517: Appendix B - Snmp Mib Listing

    PPENDIX SNMP MIB Listing When configured to use SNMP, the Spectra T950 library returns  information as defined in the SL‐HW‐LIB‐T950‐MIB. The MIB file is  available for download from Spectra Logic at http:// support.spectralogic.com/python/tools/SL‐HW‐LIB‐T950‐MIB.mi2. Note: Spectra Logic libraries implement SNMP Version 2. ‐‐  ‐‐ SL‐HW‐LIB‐T950‐MIB.mi2 ‐‐  ‐‐ Copyright Spectra Logic Corporation, 2005. All Rights Reserved. ‐‐ ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ SL‐HW‐LIB‐T950‐MIB DEFINITIONS ::= BEGIN IMPORTS   MODULE‐IDENTITY, OBJECT‐TYPE, NOTIFICATION‐TYPE, Integer32,  Unsigned32     FROM SNMPv2‐SMI   TEXTUAL‐CONVENTION, DisplayString     FROM SNMPv2‐TC   MODULE‐COMPLIANCE, OBJECT‐GROUP, NOTIFICATION‐GROUP     FROM SNMPv2‐CONF   slT950, slModules     FROM SPECTRALOGIC‐GLOBAL‐REG   SLComponentStatus, SLTimeStampString     FROM SPECTRALOGIC‐GENERIC‐TYPES‐MIB;...
  • Page 518   LAST‐UPDATED  ʺ200509220000Zʺ  ‐‐ September 22, 2005   ORGANIZATION  ʺSpectra Logicʺ   CONTACT‐INFO  ʺemail: support@spectralogic.com  phone: (800) 227‐4637ʺ   DESCRIPTION   ʺThe Spectra Logic T950 library mib moduleʺ   REVISION      ʺ200509220000Zʺ  ‐‐ September 22, 2005   DESCRIPTION   ʺRev 1.1  September 22, 2005 by Trip Segars                  Changed all Unsigned32 to Integer32.ʺ   REVISION      ʺ200506210000Zʺ  ‐‐ June 21, 2005   DESCRIPTION   ʺRev 1.0  April 14, 2005 by Trip Segars                  Initial version of T950 library mib moduleʺ   ::= { slModules 4 } ‐‐ ‐‐ root for items in the T950 Library MIB module ‐‐ slT950MIB           OBJECT IDENTIFIER ::= { slT950 1 } ‐‐ ‐‐ conformance area, containing groups and compliance specifications ‐‐ slT950Confs         OBJECT IDENTIFIER ::= { slT950MIB 1 } slT950Groups        OBJECT IDENTIFIER ::= { slT950Confs 1 } slT950Compl         OBJECT IDENTIFIER ::= { slT950Confs 2 } ‐‐ ‐‐ sub‐tree for objects, and for each functional area ‐‐ slT950Objs                OBJECT IDENTIFIER ::= { slT950MIB 2 }   slT950LibraryObjs         OBJECT IDENTIFIER ::= { slT950Objs 1 }     slT950GeneralObjs         OBJECT IDENTIFIER ::= { slT950LibraryObjs 1 }       slT950GeneralStatusObjs   OBJECT IDENTIFIER ::= { slT950GeneralObjs 1 }       slT950InventoryObjs       OBJECT IDENTIFIER ::= { slT950GeneralObjs 2 }     slT950ConfigurationObjs   OBJECT IDENTIFIER ::= { slT950LibraryObjs 2 }     slT950MaintenancelObjs    OBJECT IDENTIFIER ::= { slT950LibraryObjs 3 }     slT950SecurityObjs        OBJECT IDENTIFIER ::= { slT950LibraryObjs 4 }     slT950MessageObjs         OBJECT IDENTIFIER ::= { slT950LibraryObjs 5 } November 2016 User Guide—Spectra T950 Library...
  • Page 519 Appendix B — SNMP MIB Listing ‐‐ ‐‐ sub‐tree for events ‐‐ slT950Events        OBJECT IDENTIFIER ::= { slT950MIB 3 } slT950EventsV2      OBJECT IDENTIFIER ::= { slT950Events 0 } ‐‐ ‐‐ textual conventions ‐‐ ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ ‐‐ ‐‐ the T950 library objects ‐‐ ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ ‐‐ ‐‐ slT950GeneralStatusObjs ‐‐ slT950GeneralStatusPowerStatus OBJECT‐TYPE   SYNTAX      SLComponentStatus   MAX‐ACCESS  read‐only   STATUS      current   DESCRIPTION ʺIndicates the current status of library power suppliesʺ   ::= { slT950GeneralStatusObjs 1 } slT950GeneralStatusFansStatus OBJECT‐TYPE   SYNTAX      Integer32 { ok(1), warning(2), failure(3) }   MAX‐ACCESS  read‐only   STATUS      current   DESCRIPTION ʺIndicates the current status of library fans                ok(1)       Library fans are fully functional                warning(2)  One or more library fans are impaired or filter                            is dirty                failure(3)  Library fans are missing or filter is pluggedʺ   ::= { slT950GeneralStatusObjs 2 } November 2016 User Guide—Spectra T950 Library...
  • Page 520                ok(1)       Tap 1 is closed                warning(2)  Tap 1 is open                failure(3)  Tap 1 is impairedʺ   ::= { slT950GeneralStatusObjs 3 } slT950GeneralStatusTap2Status OBJECT‐TYPE   SYNTAX      Integer32 { ok(1), warning(2), failure(3) }   MAX‐ACCESS  read‐only   STATUS      current   DESCRIPTION ʺIndicates the current status of Tap 2                ok(1)       Tap 2 is closed                warning(2)  Tap 2 is open                failure(3)  Tap 2 is impairedʺ   ::= { slT950GeneralStatusObjs 4 } slT950GeneralStatusPartitionCount OBJECT‐TYPE   SYNTAX      Integer32   MAX‐ACCESS  read‐only   STATUS      current   DESCRIPTION ʺNumber of partitions in the libraryʺ   ::= { slT950GeneralStatusObjs 5 } slT950GeneralStatusPartitionTable OBJECT‐TYPE   SYNTAX      SEQUENCE OF SlT950GeneralStatusPartitionEntry   MAX‐ACCESS  not‐accessible   STATUS      current   DESCRIPTION ʺA table of partition‐specific general status informationʺ   ::= { slT950GeneralStatusObjs 6 } slT950GeneralStatusPartitionEntry OBJECT‐TYPE   SYNTAX      SlT950GeneralStatusPartitionEntry   MAX‐ACCESS  not‐accessible   STATUS      current   DESCRIPTION ʺA row in the general status partition table.  Entries cannot                be created or deleted via SNMP operationsʺ   INDEX       { slT950GeneralStatusPartitionIndex }  ‐‐ this column will                                                      ‐‐ identify a partition   ::= { slT950GeneralStatusPartitionTable 1 } November 2016 User Guide—Spectra T950 Library...
  • Page 521   slT950GeneralStatusPartitionFullDrives                    Integer32,   slT950GeneralStatusPartitionTotalAvailableStorageSlots    Integer32,   slT950GeneralStatusPartitionFullStorageSlots              Integer32,   slT950GeneralStatusPartitionTotalAvailableEntryExitSlots  Integer32,   slT950GeneralStatusPartitionFullEntryExitSlots            Integer32   } slT950GeneralStatusPartitionIndex OBJECT‐TYPE   SYNTAX      Integer32   MAX‐ACCESS  read‐only   STATUS      current   DESCRIPTION ʺThe unique value which identifies a partitionʺ   ::= { slT950GeneralStatusPartitionEntry 1 } slT950GeneralStatusPartitionName OBJECT‐TYPE   SYNTAX      DisplayString (SIZE (0..255))   MAX‐ACCESS  read‐only   STATUS      current   DESCRIPTION ʺThe partition nameʺ   ::= { slT950GeneralStatusPartitionEntry 2 } slT950GeneralStatusPartitionTotalAvailableDrives OBJECT‐TYPE   SYNTAX      Integer32   MAX‐ACCESS  read‐only   STATUS      current   DESCRIPTION ʺThe number of available drives in the partitionʺ   ::= { slT950GeneralStatusPartitionEntry 3 } slT950GeneralStatusPartitionFullDrives OBJECT‐TYPE   SYNTAX      Integer32   MAX‐ACCESS  read‐only   STATUS      current   DESCRIPTION ʺThe number of loaded drives in the partitionʺ   ::= { slT950GeneralStatusPartitionEntry 4 } slT950GeneralStatusPartitionTotalAvailableStorageSlots OBJECT‐TYPE   SYNTAX      Integer32   MAX‐ACCESS  read‐only   STATUS      current November 2016 User Guide—Spectra T950 Library...
  • Page 522   ::= { slT950GeneralStatusPartitionEntry 5 } slT950GeneralStatusPartitionFullStorageSlots OBJECT‐TYPE   SYNTAX      Integer32   MAX‐ACCESS  read‐only   STATUS      current   DESCRIPTION ʺThe number of full storage slots in the partitionʺ   ::= { slT950GeneralStatusPartitionEntry 6 } slT950GeneralStatusPartitionTotalAvailableEntryExitSlots OBJECT‐TYPE   SYNTAX      Integer32   MAX‐ACCESS  read‐only   STATUS      current   DESCRIPTION ʺThe number of available entry/exit slots in the partitionʺ   ::= { slT950GeneralStatusPartitionEntry 7 } slT950GeneralStatusPartitionFullEntryExitSlots OBJECT‐TYPE   SYNTAX      Integer32   MAX‐ACCESS  read‐only   STATUS      current   DESCRIPTION ʺThe number of full entry/exit slots in the partitionʺ   ::= { slT950GeneralStatusPartitionEntry 8 } ‐‐ ‐‐ slT950MessageObjs ‐‐ slT950MessageCount OBJECT‐TYPE   SYNTAX      Integer32   MAX‐ACCESS  read‐only   STATUS      current   DESCRIPTION ʺNumber of system messagesʺ   ::= { slT950MessageObjs 1 } slT950MessageTable OBJECT‐TYPE   SYNTAX      SEQUENCE OF SlT950MessageEntry   MAX‐ACCESS  not‐accessible   STATUS      current   DESCRIPTION ʺA table of system messages informationʺ   ::= { slT950MessageObjs 2 } November 2016 User Guide—Spectra T950 Library...
  • Page 523   DESCRIPTION ʺA row in the system messages table.  Entries cannot                be created or deleted via SNMP operationsʺ   INDEX       { slT950MessageIndex }  ‐‐ this column will identify a message   ::= { slT950MessageTable 1 } SlT950MessageEntry ::= SEQUENCE {   slT950MessageIndex          Integer32,   slT950MessageNumber         Integer32,   slT950MessageSeverity       Integer32,   slT950MessageText           DisplayString,   slT950MessageRemedyText     DisplayString,   slT950MessageTime           DisplayString,   } slT950MessageIndex OBJECT‐TYPE   SYNTAX      Integer32   MAX‐ACCESS  read‐only   STATUS      current   DESCRIPTION ʺThe unique value which identifies a messageʺ   ::= { slT950MessageEntry 1 } slT950MessageNumber OBJECT‐TYPE   SYNTAX      Integer32   MAX‐ACCESS  read‐only   STATUS      current   DESCRIPTION ʺThe message numberʺ   ::= { slT950MessageEntry 2 } slT950MessageSeverity OBJECT‐TYPE   SYNTAX      Integer32 { info(1), warning(2), error(3), fatal(4) }   MAX‐ACCESS  read‐only   STATUS      current   DESCRIPTION ʺThe message severity                info(1)     Informational message                warning(2)  Warning message                error(3)    Error message                fatal(4)    Fatal messageʺ   ::= { slT950MessageEntry 3 } November 2016 User Guide—Spectra T950 Library...
  • Page 524 Appendix B — SNMP MIB Listing slT950MessageText OBJECT‐TYPE   SYNTAX      DisplayString (SIZE (0..255))   MAX‐ACCESS  read‐only   STATUS      current   DESCRIPTION ʺThe text of the system messageʺ   ::= { slT950MessageEntry 4 } slT950MessageRemedyText OBJECT‐TYPE   SYNTAX      DisplayString (SIZE (0..255))   MAX‐ACCESS  read‐only   STATUS      current   DESCRIPTION ʺThe remedy text of the system messageʺ   ::= { slT950MessageEntry 5 } slT950MessageTime OBJECT‐TYPE   SYNTAX      SLTimeStampString   MAX‐ACCESS  read‐only   STATUS      current   DESCRIPTION ʺTime the message was generatedʺ   ::= { slT950MessageEntry 6 } ‐‐ ‐‐ event definitions ‐‐ slT950MessageEvent NOTIFICATION‐TYPE   OBJECTS     { slT950MessageIndex, slT950MessageNumber,  slT950MessageSeverity,                 slT950MessageText, slT950MessageRemedyText, slT950MessageTime }   STATUS      current   DESCRIPTION ʺA system message has been createdʺ ::= { slT950EventsV2 1 } November 2016 User Guide—Spectra T950 Library...

  • Page 525: Appendix C - Media & Upgrades

    PPENDIX Media & Upgrades This appendix describes media, accessories, and upgrades that can be  purchased for use with the Spectra T950 library. It also describes how to  renew or extend the service contract for the library. EDIA AND EDIA CCESSORIES Spectra Logic offers a variety of media and media accessories for the library.  Spectra Certified Media The library supports LTO‐2 and later generation tape media. Media formulations There are two distinct formulations for LTO media:  Metal Particle (MP) and Barium Ferrite (BaFe). LTO‐2 through LTO‐5  media are only available in the Metal Particle formulation. LTO‐6 media  can be purchased in either the Metal Particle or the Barium Ferrite  formulation. LTO‐6 drives are designed to run both MP and BaFe media.  The two formulations can be used in the same partition. LTO‐7 media is  only available in the Barium Ferrite formulation. TS11x0 technology media (3592JC) is only available in the Barium Ferrite  formulation. Certification process Spectra Certified Media begins with the highest  quality data cartridges received directly from the manufacturer. During  certification, each cartridge is MLM‐enabled. In addition, LTO data  cartridges undergo the unique CarbideClean process, which removes  embedded particles and smooths the imperfections in the tape surface that  are a result of the manufacturing process. By cleaning the tape of the debris  that exists on all new media, CarbideClean reduces signal loss and  excessive tape head wear, thereby increasing the reliability, availability,  and longevity of the drives and media.

  • Page 526: Media And Media Accessories

    Each pack contains one TeraPack magazine filled with Spectra Certified Media  pack with custom (ten LTO data cartridges or nine TS11x0 technology data cartridges) with custom  barcode labels barcode labels. The media packs are available with or without a protective dust  cover. You must order a minimum of four custom‐labeled packs at a time. Cleaning cartridges Spectra Certified cleaning cartridges are available in Maintenance TeraPack  magazines containing either five or ten LTO cleaning cartridges, or five or nine  TS11x0 technology cleaning cartridges. The cleaning cartridges have “CLN” at  the beginning of the barcode sequence on their labels.  Notes:  All Spectra Certified LTO cleaning cartridges are MLM‐enabled. The  cleaning cartridges are stored in Spectra Maintenance TeraPack magazines,  which are identified by unique labels.  Starting with BlueScale12.7.01, TS11x0 technology cleaning tapes are  always treated as MLM‐enabled by the BlueScale software. Barcode labels (in High‐contrast, high‐resolution labels for reliable operation. Labels are available  series of 300) either with a standard barcode numbering sequence or with a custom barcode  numbering sequence. Barcode labels for cleaning cartridges are also available.  The barcode labels for cleaning cartridges have “CLN” at the beginning of the  barcode sequence. November 2016 User Guide—Spectra T950 Library...

  • Page 527: How To Order

    BlueScale Software Support key and enter the new key into the library to allow continued access to updates (see Enabling BlueScale Software Support, Options, and Upgrades on page 106). If you have questions about your service agreement, contact Spectra Logic Technical Support (see Contacting Spectra Logic on page When the original warranty or service contract expires, a renewal contract  can be purchased to continue service. Contact Spectra Logic to purchase a  renewal contract (see Contacting Spectra Logic on page 7).

  • Page 528: Bluescale Software Updates

    Updating the BlueScale software and the firmware for the library components Important requires a current service contract with Spectra Logic Technical Support. The BlueScale Software Support key associated with your service contract must be stored in the library by entering it into the System Configuration screen. See Enabling BlueScale Software Support, Options, and Upgrades on page 106 additional information.

  • Page 529: Hardware Expansion And Upgrades

    If you purchase CoD capacity that exceeds the number of unlicensed  Note: chambers available in the current library configuration, purchase another TBA  or add another frame. These upgrades and their installation by a certified  Spectra Logic field technician are priced separately from the CoD capacity  upgrade. Rotation Manager is a keyed option to simplify identifying tapes that were  Rotation Manager moved off site. With Rotation Manager installed, the library sends an email  containing the barcode information for every piece of media and its off‐site  location to a specified email address.  See Configure Rotation Manager on page 143 for additional information about  Rotation Manager. Shared Library Shared Library Services (SLS) partitioning logically divides the library into  multiple virtual libraries. With SLS, one library can support multiple media  Services (SLS) types and provide dedicated library services to multiple user groups. The  default library configuration includes support for a single storage partition. If  you need additional storage partitions, you must purchase a Shared Library  Services (SLS) activation key. See Library Partitions on page 57 for more information about using partitioning  in the library using SLS. Hardware Expansion and Upgrades The Spectra T950 library is designed to expand to meet changing storage  requirements, as well as to achieve storage consolidation goals. These  expansion and upgrade options can be purchased through a sales  representative (see Contacting Spectra Logic on page 7).  November 2016 User Guide—Spectra T950 Library...
  • Page 530 Important: Do not attempt to install drives purchased from other vendors in the library. The drives used in the library are specifically configured for use in the library and must be purchased from Spectra Logic. Expansion Frames The storage capacity or performance of the library can be increased by adding  media or drive expansion frames, respectively. ...

  • Page 531: How To Order

    How to Order To purchase library upgrades, including a renewed or extended service  contract, determine your library Hardware ID (see Determine the Library  Serial Number on page 109) and then contact your sales representative (see  Contacting Spectra Logic on page 7). EPLACEABLE OMPONENTS Some library components are easy to remove and install. They are  classified as customer‐replaceable units (CRUs) and they are available for  purchase based on your service contract with Spectra Logic Technical  Support (see Chapter 16 – Technical Support, beginning on page 493).  CRUs include:   Air filters  Drives  RIMs and F‐QIPs  Library Control Module (LCM)  Robotics Control Module (RCM)  Power supply modules  Power Control Module (PCM)  Transporter (not the VAX column)  Memory card in an LCM or RCM Depending on your service contract, you may also be able to replace  certain additional components that are classified as field‐replaceable units  (FRUs). November 2016 User Guide—Spectra T950 Library...

  • Page 532: Appendix D Specifications

    PPENDIX Specifications This appendix provides specifications for the Spectra T950 library, as well  as the drives and media used in the library: Topic Library Specifications page 533 Data Storage Capacity page 533 Size and Weight page 535 Service Access Requirements page 536 Shipping and Storage Size and Weight page 537 Power Specifications page 537 Environmental Specifications page 542 Shock and Vibration Specifications page 543 Interoperability and Software Compatibility page 543 Interface Specifications page 543 Component Interface Connectors page 544 Network Interface Cable Requirements page 544 Universal Serial Bus (USB) Support page 545 NDMP Support page 545 Tape Drive and Media Specifications page 545 LTO Tape Drive Specifications page 545 TS11x0 Technology Tape Drive Specifications page 549 Drive‐Based Encryption Highlights page 550...

  • Page 533: Library Specifications

    110 chambers (1100 slots) are accessible if there is a bulk TAP to the left of the main frame. c. 98 chambers (980 slots) are accessible if there is a bulk TAP to the left of the main frame. November 2016 User Guide—Spectra T950 Library...
  • Page 534 Number of Number TS1140 TS1150 TS11x0 Technology Library Drives Chambers of Slots Technology Technology Drive expansion  3 DBAs/shelves 3240 8100  6 DBAs 2700 6750 Media expansion None 3960 9900 None 2772 6930 Bulk TAP expansion November 2016 User Guide—Spectra T950 Library...

  • Page 535: Size And Weight

    Each side cover panel adds 1 inch to the width of the frame. c. These dimensions represent the frames with the front and back cover panels installed. d. These weights are with no drives, RIMs, power supplies, or media installed. November 2016 User Guide—Spectra T950 Library...

  • Page 536: Service Access Requirements

    Appendix D — Specifications Library Specifications Service Access Requirements Recommended clearance Providing 3 ft (0.9 m) of clearance on each side  of the library is highly recommended. T950 minimum clearance A minimum of 2 ft (0.6 m) of clearance is required  on every side of the library for air flow and service access. If data center  equipment is on rolling racks and can be easily moved to provide 2 ft (0.6 m)  of clearance on each end of the library, then having equipment adjacent to the  ends of the library is acceptable. The 2 ft (0.6 m) of space at the front and rear  of the library must remain clear at all times to allow proper air flow. T950B minimum clearance A minimum of 2 ft (0.6 m) of clearance is  required on the left and right ends of the library to provide service access  to the library. If data center equipment is on rolling racks and can be easily  moved to provide 2 ft (0.6 m) of clearance on each end of the library, then  having equipment adjacent to the ends of the library is acceptable. In  addition, a minimum of 2 ft (0.6 m) of clearance at the front and back of the  main frame, each drive expansion frame, and the bulk TAP frame is  required for airflow and service and operator access. Important Providing 3 ft (0.9 m) of clearance on each side of the library is highly recommended.

  • Page 537: Shipping And Storage Size And Weight

    If the power sources for the dual AC inputs for a frame using the dual AC or dual AC Caution with convenience outlets are not on the same phase, damage to the library could result. This restriction does not apply to the dual AC 2. Note: The dual AC 2 power module does not require that the AC  inputs be on the same phase.  November 2016 User Guide—Spectra T950 Library...
  • Page 538 < 4 V 240 V 240 V 240 V 120 V 120 V 120 V 120 V 240 V Figure 325 Dual AC input voltage requirements. Each library frame is rated at 200  –   2 40 VAC at 13 amps (2600 watts  maximum). This power rating is based on a main frame with 24 LTO drives  and 6 RIMs, which is the configuration for maximum power consumption  by a single frame. The frames are not rated at 120 VAC due to the high  current required to supply the product.  November 2016 User Guide—Spectra T950 Library...

  • Page 539: Power Cord Specifications

    Parameter Specification Power cordage SJT type, three‐conductor, 14 AWG minimum   Male: Connector must be of the proper type,  Power input connectors rating, and safety approval (see Supply‐End  Connector Types on page 540).  Female: IEC 60320 C19 International 200 – 240 VAC Power Cord The criteria for an international  200‐volt to 240‐volt AC power cord are as follows: Parameter Specification Power cordage  Flexible, HAR (harmonized) type H05VV‐F, three  conductor, cord with minimum conductor size of  1.7 square millimeters (0.0026350 square inches).   Male: Connector must be of the proper type,  Power input connectors rating, and safety approval for the intended  country (see Supply‐End Connector Types on  page 540).  Female: IEC 60320 C19 November 2016 User Guide—Spectra T950 Library...

  • Page 540: Grounding Requirements

    North America,  NEMA L6‐30P 14.8 ft (4.5 m) Korea 6807 Japan NEMA L6‐20P 13.9 ft (4.25 m) 8665 United Kingdom,  IEC 60309 15 ft (4.6 m) Continental  Europe Grounding Requirements Due to electromagnetic interference (EMI) filtering in each dual AC power  supply, the leakage current for main frames and drive frames is such that  they require a secure connection from the chassis of the unit to an earth  ground.  Use one or more of the following methods for securing a ground  connection when installing a main frame or drive frame: Note: Cord lock brackets and cords with locking connectors are not  compatible and cannot be used simultaneously.   Add cord lock brackets (Spectra Logic part number 5497) to all drive  frames. See Installing Cord Locks on page 458 for more information.  Use a cord with locking connectors at both ends, such as L6 20P to  locking C19 (Spectra Logic part number 9594).   Use a dedicated external ground wire (Spectra Logic part number  91017013) from the chassis screw lug to the building’s earth ground.  November 2016 User Guide—Spectra T950 Library...
  • Page 541 Read/write: 188 TS1150 technology  Idle: 38   Read/write: 53 TS1140 technology Read/write: 181  Idle: 30  a. Assumes one 5/12 volt power supply and one 24 volt power supply; no drives or RIMs installed. b. No cartridge loaded. November 2016 User Guide—Spectra T950 Library...

  • Page 542: Environmental Specifications

    27° F (15° C) or more. When the library is moved from a cold storage environment to a warm operating environment, it must be acclimated in its packaging for at least 24 hours before opening to prevent serious condensation damage from occurring. November 2016 User Guide—Spectra T950 Library...

  • Page 543: Shock And Vibration Specifications

    The option to connect SCSI drives through an F-QIP is no longer available for Important purchase with new libraries. The library continues to support partitions configured to use QIP-attached SCSI drives. For information about how IBM drives support Fibre Channel  communications, refer to the tape drive documentation, available from  IBM at www.storage.ibm.com/tape/lto/oem/index.html. November 2016 User Guide—Spectra T950 Library...

  • Page 544: Interface Specifications

    The Fibre Channel interface in the F‐QIPs, RIMs, and direct‐attached Fibre  (RIMs, F‐QIPs, and  Channel tape drives support the Fibre Channel Protocol (FCP). Connecting  direct‐attached  these components to the host network requires multimode optical cables with  drives) dual LC connectors. Depending on the wavelength, the cables must comply with the following  specifications in the Fibre Channel standard (FC‐PI‐2):  50 micron  —   4 00‐M5‐SN‐I classification   62.5 micron  —   4 00‐M6‐SN‐I classification (not supported for LTO‐6, LTO‐7, or  TS11x0 technology drives) Ethernet The Ethernet port on the LCM provides the connection to an Ethernet network  for accessing the library using a standard web browser on a remote computer.  The Spectra PC has a 10/100BaseT connection.  The Spectra LS has a 10/100/1000BaseT connection. An additional Ethernet port may be present on the drive and media expansion  frames if a BlueScale Vision camera is installed in the frame. Each Ethernet port is a pin‐through‐hole RJ‐45 shielded connector. To comply  with EMC requirements, use shielded Category 5 or 5e data‐grade cables for all  Ethernet connections. November 2016 User Guide—Spectra T950 Library...

  • Page 545: Universal Serial Bus (Usb) Support

    The library only recognizes FAT-formatted, not NTFS-formatted, USB devices. NDMP Support Spectra Logic tape libraries are compatible with local, remote, and three‐way  NDMP (Network Data Management Protocol) topologies, where the tape  library is connected to the NDMP data mover host over Fibre Channel. RIVE AND EDIA PECIFICATIONS This section provides the basic specifications for the tape drives and media  supported by the library.  SCSI drives are discontinued and are no longer available for  Notes: purchase. If your library includes these drives, refer to the  documentation that accompanied your library when you  received it for specification information.  The specifications in this section are provided for  convenience only. Refer to the tape drive documentation for  the most current specifications (see LTO Ultrium Tape Drives  on page 20 and TS11x0 Technology Drives on page 20). LTO Tape Drive Specifications This section provides specifications for the LTO drives supported by the  library. See Tape Media Specifications on page 550 for information about  the media used in the library. LTO drives and media are also referred to as Ultrium or LTO  Note: Ultrium drives and media. November 2016 User Guide—Spectra T950 Library...
  • Page 546 This is a per-drive value. Total sustained transfer rate for the library depends on the number of drives installed in the library. c. A 1.5 Gb interface speed does not stream an LTO-6 drive at 160 MB/second. November 2016 User Guide—Spectra T950 Library...
  • Page 547 Assuming a 2:1 compression ratio. Compression throughput depends on the type of data. b. This is a per-drive value. c. A 1 Gb interface speed does not stream an LTO-4 drive at 120 MB/second. November 2016 User Guide—Spectra T950 Library...
  • Page 548 Parameter Specification a, b Sustained transfer rate    35 MB/second native  70 MB/second compressed Average file access time  65 seconds Encryption capability WORM capability MTBF 250,000 hours at 100% duty cycle  –17 Uncorrected error rate 1 x 10  bits Power consumption  Read/write: 29 watts typical a. Compression throughput depends on the type of data. b. This is a per-drive value. November 2016 User Guide—Spectra T950 Library...

  • Page 549: Ts11X0 Technology Tape Drive Specifications

    Average file access time  54 seconds Encryption capability AES 256‐GCM WORM capability MTBF 237,000 hours at 100% duty cycle  –20 Uncorrected error rate 1 x 10  bits Power consumption Read/write: 51 watts maximum Idle: 24 watts a. Assuming a 2.5:1 compression ratio. Compression throughput depends on the type of data. b. This is a per-drive value. November 2016 User Guide—Spectra T950 Library...

  • Page 550: Drive-Based Encryption Highlights

    When media is moved from a cold shipping/storage environment to a warm operating environment, it must be acclimated in its packaging for at least 24 hours before opening to prevent condensation damage from occurring. November 2016 User Guide—Spectra T950 Library...

  • Page 551: Lto Media Specifications

    Not  supported supported supported LTO‐5 Not  Read only Read/write Read/write Not  Not  supported supported supported LTO‐6 Not  Not  Read only Read/write Read/write Not  supported supported supported LTO‐7 Not  Not  Not  Read only Read/write Read/write supported supported supported November 2016 User Guide—Spectra T950 Library...

  • Page 552: Worm Media

    Certain records retention and data security applications require a Write  Once, Read Many (WORM) method for storing data on tape. LTO‐3 and  later generation drives and TS11x0 technology drives enable WORM  support when a WORM tape cartridge is loaded into the drive. WORM Media Requirements Because standard read/write media are  incompatible with the WORM feature, a specially formatted WORM tape  cartridge is required. Each WORM cartridge has a unique, worldwide  cartridge identifier (WWCID), which comprises the unique CM chip serial  number and the unique tape media serial number. Data Security on WORM Media Certain built‐in security measures help  ensure that the data written on a WORM cartridge does not become  compromised, for example:   The format of a WORM tape cartridge is unlike that of standard read/ write media. This unique format prevents a drive that lacks WORM‐ capable firmware from writing on a WORM tape cartridge.  When the drive senses a WORM cartridge, the firmware prohibits the  changing or altering of user data already written on the tape. The  firmware keeps track of the last appendable point on the tape. Cleaning Cartridges Cleaning cartridges are valid for 50 uses. Do not rewind and reuse the  material in a cleaning cartridge. Reusing the material may redistribute  contaminants previously removed from the tape path. If all of the cleaning  material is used, discard the cartridge and use a new cleaning cartridge. November 2016 User Guide—Spectra T950 Library...

  • Page 553: Barcode Label Specifications

    Cartridge Barcodes on page 554 and Detailed Specifications for TS11x0  Technology Cartridge Barcodes on page 556. Note: When using barcode labels with alphanumeric characters along  the bottom edge, the label must be positioned so that barcode is  at least 13.72 mm below the top edge of the cartridge to ensure  that the barcode reader can read the label. Barcode Data The library supports barcode data strings consisting of from  1 to 16 characters, including an optional checksum character. Quiet zones  precede and follow the start and stop characters. The barcode data string on standard Spectra Logic barcode labels consists of a  start character, eight alphanumeric characters, a checksum character, and the  stop character. Quiet zones precede and follow the start and stop characters.  The first six (6) characters following the start character can be any  combination of upper case A‐Z or 0‐9 (for example, ABC123) to identify  the cartridge Volume Serial Number. The use of “CLN” and  “DG{space}” at the beginning of the volume identifier is reserved.  The volume identifier “CLNvnn” is reserved for cleaning cartridges.  When a drive requires cleaning, it requests a specific type of  cleaning cartridge.  The “v” field is an alphanumeric field to identify cleaning  cartridge applications, “U” for Universal Cleaning Cartridges or  a drive unique identifier.  The “nn” alphanumeric field is used to track individual cleaning  cartridge activity (that is, usage and life).   The volume identifier “DG{space}vnn” is reserved for diagnostic  and service cartridges. November 2016 User Guide—Spectra T950 Library...
  • Page 554 74.088 mm, nominal Quiet Zone Quiet Zone Quiet Zone 79 mm +0/–.8 4.32 mm, 4.32 mm, minimum minimum Figure 326 Barcode specifications for LTO media; alphanumeric characters on top. Note: When using barcode labels with alphanumeric characters along  the bottom edge, the label must be positioned so that barcode is  at least 13.72 mm below the top edge of the cartridge to ensure  that the barcode reader can read the label. November 2016 User Guide—Spectra T950 Library...
  • Page 555  The inter‐character gap is 0.432 mm +0.03/–0.076 mm.  The minimum quiet zone at the beginning and end of a printed barcode  string is 4.32 mm (10 times the narrow element width).  The total nominal barcode string length (including quiet zones) is  74.088 mm.  The edge of the barcode is the edge of the printed area associated with  the bar. The edge roughness is the transition encountered as a  horizontal line is moved vertically from all black to all white. The edge  roughness maximum is 0.038 mm.  Variation between all bars, white and black, must be less than ±0.0381 mm. LTO Physical Label Specifications  Label stock must fit within the label recess on the face of the cartridge  without curling up on the sides or ends (79 mm X 17 mm +0/–0.8).  Minimum length sufficient for the quiet zones, start‐stop, and data  characters (nominal 74.088 mm).  Minimum width no less than 1.5 mm narrower than the cartridge label  recess width. Corners are cut with a 1.5 mm radius.  Maximum label thickness, including the RFID tag, if present, together  with any associated layers and adhesives cannot exceed 0.40 mm.  The label and adhesive must have an environmental performance to  match or exceed the environmental specifications of the cartridge to  which it is applied. November 2016 User Guide—Spectra T950 Library...
  • Page 556 TS11x0 Technology Barcode Element Specifications For the official IBM barcode label specification, see https://www‐ 304.ibm.com/support/docview.wss?uid=ssg1S7000727. Unless otherwise  specified, tolerances are X.XXX ± 0.127 mm, X.XX ± 0.76 mm.  Minimum symbol height is 7.1 mm, measured to the inside of the label’s  edge.   The wide‐to‐narrow ratio is 2.75.  The narrow element width is 0.500 mm + 0.03/‐ 0.07 mm.  The nominal width of the wide spaces and bars is 1.375 mm.  The inter‐character gap is 0.500 mm + 0.03/‐ 0.07 mm.  The minimum quiet zone at the beginning and end of a printed barcode  string is 5.0 mm (10 times the narrow element width).  The total nominal barcode string length (including quiet zones) is  85.75 mm.  The edge of the barcode is the edge of the printed area attached to the  bar. The edge roughness is the transition encountered as a horizontal  line is moved vertically from all black to all white. The edge roughness  maximum is 0.04 mm.  Variation between all bars, white and black, must be less than  ±0.04 mm. November 2016 User Guide—Spectra T950 Library...
  • Page 557 Appendix D — Specifications Tape Drive and Media Specifications TS11x0 Technology Physical Label Specifications  Label stock must fit within the label recess on the face of the cartridge  without curling up on the sides or ends (88.5 mm X 11.9 mm +0/–0.4).  Minimum length sufficient for the quiet zones, start‐stop, and data  characters (nominal 85.75 mm).  Minimum width no less than 1.5 mm narrower than the cartridge label  recess width. Corners are cut with a 1.5 mm radius.  Maximum label thickness, including the RFID tag, if present, together  with any associated layers and adhesives cannot exceed 0.75 mm.  The label and adhesive must have an environmental performance to  match or exceed the environmental specifications of the cartridge to  which it is applied. November 2016 User Guide—Spectra T950 Library...

  • Page 558: Appendix E - Regulatory & Safety Standards

    PPENDIX Regulatory & Safety Standards The Spectra T950 library complies with the safety and regulatory agency  standards listed below when installed by a Spectra Logic certified engineer  or third‐party provider.  EU D ECLARATION OF ONFORMITY Spectra Logic Corporation  6101 Lookout Road Boulder, CO 80301 USA declare under sole responsibility that the Spectra model TFinity and T950 Library to which this declaration relates, meets the essential health and safety  requirements and is in conformity with the EU Directives listed below  using the relevant section of the EU standards and other normative  documents listed in the following table. Matt Starr Chief Technical Officer, Spectra Logic Corporation The object of the declaration described above is in conformity with RoHS  Recast Directive (2011/65/EU) Low Voltage Directive (2006/95/EC)  Electromagnetic Compatibility Directive (2004/108/EC). Standard Specification Title EN 55022: 2010 Information technology equipment. Radio disturbance characteristics. Limits  and methods of measurement. ANSI C63.4: 2003 Methods of Measurement of Radio‐Noise Emissions from Low‐Voltage  Electrical and Electronic Equipment in the Range of 9 kHz to 40 GHz.

  • Page 559: Emission Standards

     Power Line Harmonics, Class A: 61000‐3‐2  Power Line Flicker: 61000‐3‐3 Recast of RoHS  RoHS. Restriction of the use of certain hazardous substances in electrical and  directive 2011/65/ electronic equipment. 2008 EN 50581:2012 Technical documentation for the assessment of electrical and electronic  products with respect to the restriction of hazardous substances. EU REACH  This product contains less than 0.1% by weight of the substances on the EU  Regulation (1907/ SVHC Candidate List as of 18 June 2012. 2006) MISSION TANDARDS The Spectra T950 library complies with the following domestic and  international emission standards. Country Standard United States ‐ FCC CFR Title 47, FCC Part 15 (see FCC Notice) Australia/New Zealand AS/NZS CISPR 22: 2006 Canada ICES‐003 Japan VCCI Korea KN 22  Taiwan CNS 13438 November 2016 User Guide—Spectra T950 Library...

  • Page 560: Fcc Notice

    CE M ARKING The CE marking has been affixed on this device according to Module A of  decision 768/2008. Note: To meet CE certification requirements, you must be running  your library on an uninterruptable power supply. AFETY TANDARDS AND OMPLIANCE Product Safety Standards The Spectra T950 library complies with the  following domestic and international product safety standards.  IEC/EN 60950‐1, Second Edition  CAN/CSA C22.2 No. 60950‐1‐03 (Canada: cNemko Mark) Safety-Relevant Provisions The Spectra T950 library complies with all  safety‐relevant provisions referring to:  Protection against electrical hazards  Protection against hazards such as:  Mechanical hazards  Fire hazards  Noise  Vibration November 2016...

  • Page 561: Laser Warning

    Nemko Accreditation Laser Warning IBM Tape Drives A Class 1 laser assembly, in the optical transceiver, is mounted on each IBM  tape drive Fibre Channel electronics card. This laser assembly is registered  with the DHHS and is in compliance with IEC825. These products contain components that comply with performance  standards that are set by the U.S. Food and Drug administration. This  means that these products belong to a class of laser products that do not  emit hazardous laser radiation. This classification was accomplished by  providing the necessary protective housings and scanning safeguards to  ensure that laser radiation is inaccessible during operation or is within  Class 1 limits. External safety agencies have reviewed these products and  have obtained approvals to the latest standards as they apply to this  product type. Spectra Logic QIP and RIM Controllers The optical transceiver is a Class 1 Laser Product as defined by the  international standard IEC 60825‐1:1993+A1:1997+A2:2001 and by USA  regulations for Class 1 products per CDRH 21 CFR 1040.10 and 1040.11.  Laser emissions from Class 1 laser products are not considered hazardous  when operated according to product specifications. Operating the product  with a power supply voltage exceeding 4.0 volts may compromise the  reliability of the product, and could result in laser emissions exceeding  Class 1 limits. EMKO CCREDITATION The safety issues of this information technology equipment type have been  evaluated by a government‐accredited European third‐party organization,  such as Nemko. This Mass Storage Device has been evaluated and determined to comply  with the Safety Requirements of the International Standard for Information ...

  • Page 562: Environmental Regulations

    Waste of Electronic and Electrical Equipment (WEEE) Directive Note: For information on recycling your Spectra library, please check  the Spectra Logic website. European Union users should contact  their local waste administration for WEEE collection instructions  for this product. The WEEE symbol on the back of this product indicates that  this product meets the European Directive 2012/19/EU on  Waste Electrical and Electronic Equipment, known as the  WEEE directive. This directive, only applicable in European  Union countries, indicates that this product should not be  disposed of with normal unsorted municipal waste. Within participating European Union countries, special collection,  recycling, and disposal arrangement have been established for this  product. At the end of life, the product user should dispose of this product  using special WEEE collection systems. These special systems mitigate the  potential affects on the environment and human health that can result  from hazardous substances that may be contained in this product.  Restriction of Hazardous Substances in Electrical and Electronic Equipment (RoHS) The RoHS marking indicates that this product is in  compliance with European Council Directive 2011/65/2008,  on the restriction of the use of certain hazardous substances  in electrical and electronic equipment. November 2016 User Guide—Spectra T950 Library...

  • Page 563: Measures For The Administration Of The Control Of Pollution By Electronic Information Products (China)

    Measures for the Administration of the Control of Pollution by Electronic Information Products (China) T950 (Pb) (Hg) (Cd) (Cr(VI)) (PBB) (PBDE) IBM LTO-3 IBM LTO-4 IBM LTO-5 Camera 76/769/ECC 91/338/EE Deca-PBDE Deca-PBDE 0.35% 0.4% 4.0% Recycling Your Library For information on recycling your Spectra library, check the Spectra Logic  website at: spectralogic.com/environment. November 2016 User Guide—Spectra T950 Library...

  • Page 564: Conflict Minerals Policy

    Appendix E — Regulatory & Safety Standards Conflict Minerals Policy ONFLICT INERALS OLICY Spectra Logic is committed to complying with the OECD Due Diligence  Guidance for Responsible Supply Chains of Minerals from Conflict‐ Affected and High‐Risk Areas, as well as the applicable requirements of  Section 1502 of the Dodd‐Frank Act, which aims to prevent the use of  minerals that directly or indirectly finance or benefit armed groups in the  Democratic Republic of the Congo (DRC) or in adjoining countries  (“conflict minerals”).  Affected suppliers to Spectra Logic will be required to commit to being or  becoming “conflict‐free” (which means that such supplier does not source  conflict minerals) and sourcing, where possible, only from conflict‐free  smelters. Each affected supplier to Spectra Logic will be required to  provide completed EICC‐GeSI declarations evidencing such supplierʹs  commitment to becoming conflict‐free and documenting countries of  origin for the tin, tantalum, tungsten, and gold that it purchases.  For more information on Spectra Logicʹs conflict minerals program contact  conflictminerals@spectralogic.com. November 2016 User Guide—Spectra T950 Library...

  • Page 565: Index

    NDEX agency declarations auto saved configuration file EU Declaration of  description  121, 146 Conformity  558 to 559 enable email  120 to 121 AC power FCC notice  filename  breakers, main or drive  RoHS  using to restore  frame  36, 37 RoHS, China  library  385 to 390 connecting to library  safety  automatic media discovery, See  cord and connector types  WEEE  MLM, Media Auto Discovery cord locks,  air filter AutoSend profile installing  458 to 459 location  autosupport@spectralogic.com main breaker switches    replacing  455 to 457 specifications  configuring  alarms, configuring in ...
  • Page 566 See also web interface partition  requirements  touch screen interface role in maintaining the library  camera, configuring See also user interface inventory  default device name  BlueScale Vision camera specifications  553 to 557 enable/disable status bar  description  ʺxʺ in Inventory screen  icon  purchasing  barcode reader description  resetting to DHCP  See also camera best practices addressing  BlueScale web interface, See web  cartridge use  510 to 516 setting a fixed IP  interface address  150 to 154,  drive cleaning  born on date for MLM‐enabled  155 to 156 entry/exit pool  media, definition  November 2016 User Guide—Spectra T950 Library...
  • Page 567 305 to 307 loading into magazines  export from storage or cleaning  MLM alerts  set write‐protect switch  partition  238 to 243 Remaining Capacity  cartridges, troubleshooting overview  224 to 226,  report  MLM Load Count report  237 to 238 reporting for different  MLM Media Health  preparation  generations  report  requirements  requirements  MLM Write Errors report  restricted during background  requirements for updating  overriding red MLM  operations  MAM  299, 303 health  314 to 315 saving MLM  reports  312 to 314 November 2016 User Guide—Spectra T950 Library...
  • Page 568 562 to 563 assigning to storage  partition  466 to 467 partition  197 to 199 regulatory agency  558 to 559 manual, using cleaning  description  safety agency  partition  editing partitions  component identifiers overview  marked as unusable  controllers  See also drives, cleaning modify number in a  drives  65 to 66 cleaning notification on Drive  partition  components Details screen  changing users  bulk TAP media expansion  checksum character,  frame  38 to 39 definition  discontinued, using  November 2016 User Guide—Spectra T950 Library...
  • Page 569 128 to 131 disabling  partitions  190 to 210 date and time  controller drive visibility through  display refresh rate  F‐QIP  See also F‐QIP emulation  132 to 133 emulation mode  132 to 133 See also RIM enable and configure  encryption mode  cooling requirements  SNMP  entry/exit pool  197 to 199 cord locks, installing  458 to 459 enable email for auto saved  exporting controller port  corporate headquarters, Spectra  configuration  addressing  208 to 210 Logic  file  120 to 121 cover, TeraPack magazine  November 2016 User Guide—Spectra T950 Library...
  • Page 570 356,  privileges  typographical conventions  deleting Fibre Channel loop IDs  updated information in release  individual MLM records  notes  port visibility description  library users  door, bulk TAP,  port visibility, F‐QIP  multiple MLM records  operating  233 to 235 replacing  partitions  Drive Bay Assembly, See DBA Spectra SKLM encryption key  device drivers, updating for LTO  drive cleaning notification on Drive  management  drives  489 to 490 Details screen  November 2016 User Guide—Spectra T950 Library...
  • Page 571 EE port, See TAP dissipation  preparing for use  236 to 237 email read/write compatibility, LTO  space requirements for imports  configuring  generations  and exports  recipients  118 to 120 TS11x0 technology  view inventory  257 to 259 drive trace results  drives, troubleshooting entry/exit port enabling for auto saved  activating Global  See entry/exit pool configuration  Spare  396 to 399 See TAP file  120 to 121 DLM tape usage  Spectra Logic offices  host cannot access drive  trace results  See also mail recipients November 2016 User Guide—Spectra T950 Library...
  • Page 572 486 to 489 cable requirements  export or exchange firmware, library connectivity  66 to 73 using advanced import/export  for individual  options  249 to 255 protocol support  components  export or exchange media Fibre Channel drives See also BlueScale Software  overview  224 to 226,  connection requirements  Support key 237 to 238 drive sled connectors  See also software, BlueScale remote access restrictions  loop IDs  requirements and  sled connector locations,  restrictions  225 to 226 TS11x0 technology  See also cartridges, exporting or  WWN  73, 172 exchanging November 2016 User Guide—Spectra T950 Library...
  • Page 573 505 to 509 system messages  free pool using cartridges  510 to 516 System OK  contains magazines after  system status  configuration restore  identifiers description  controllers (RIM or F‐QIP)  front panel components  drives  65 to 66 bulk TAP  Hardware Health Monitoring, See  import media bulk TAP carousel  into cleaning or storage  hardware ID center TAP  partition  226 to 236 locating  FullScan overview  224 to 226 required to purchase  description  remote access restrictions  options  enable/disable  See also serial number November 2016 User Guide—Spectra T950 Library...
  • Page 574 260 to 263 robotics  using external  during FullScan  left TAP, See bulk TAP using the web interface  during QuickScan using Global  library configuration Knowledge Base Spare  back up settings  145 to 149 library troubleshooting  348,  expired cleaning  list of enabled options  cartridge  restore using auto‐save backup  locating a specific  file  385 to 390 cartridge  restore using manual backup  moving cartridges within a  file  390 to 392 partition  265 to 275 security, configuring  overview  labels users  placement on cartridges  November 2016 User Guide—Spectra T950 Library...
  • Page 575 238 to 243 enable and configure  encryption moniker  export or exchange expired  SNMP  encryption server  cleaning  enable email for auto saved  cartridges  247 to 248 general  configuration  import magazines  226 to 236 magazines in free pool after  file  120 to 121 configuration restore  import magazines, first  enable firmware  time  magazines in TAP after a  updates  108 to 109 power failure  preparing entry/exit  enable Media Auto  pool  236 to 237 MLM issues  352 to 353 Discovery  recovering media after power  failure  November 2016 User Guide—Spectra T950 Library...
  • Page 576 Fibre Channel drives  Controller Login  operations  screen  F‐QIP‐attached SCSI  using advanced  drives  208 to 210 logging in from pre‐login  options  249 to 255 General Status screen  RIM or F‐QIP  208 to 210 magazines, importing logging in with SSL  LTFS cleaning cartridge into storage  enabled  preparing cartridges for  partition  466 to 467 logging out or switching  reformatting  during FullScan  users  during PreScan or  name displayed in email  cartridge capacities  PostScan  474, 481, 486 messages  cartridge MAM  November 2016 User Guide—Spectra T950 Library...
  • Page 577 Last Write/Read Time  saving traces  partition  238 to 243 Load Count  message types, definitions  export or exchange expired  Media Health  cartridges  247 to 248 messages Remaining Capacity  for cleaning partitions  date and time stamp  Remaining Capacity, for MLM‐ import into cleaning  HHM notification  enabled cartridges  partition  226 to 236 icons, MLM media health  saving  312 to 314 processing import/export  icons, system status  Write Errors  move queue  253 to 255 library name  using advanced import/export  LTO cleaning notification  options  249 to 255 types  November 2016 User Guide—Spectra T950 Library...
  • Page 578 308 to 312 library, displayed on status  configuring  139 to 141 media alert, description  bar  package, See firmware, library operational  library, used in email  packaging, improper when  overview  277 to 285,  messages  shipping  ?? to 286 NDMP support  partitions options for saved reports  network See also cleaning  overriding red cartridge  interface cable  partitions  health  314 to 315 requirements  See also storage partitions preparing to  IP address, library  implement  294 to 295 (LCM)  116 to 118 Spectra Certified media  November 2016 User Guide—Spectra T950 Library...
  • Page 579 Spare drive  deleting  See also entry/exit pool QuickScan time limit, partition  storage, new  190 to 210 See also free pool drive  user access  See also storage pool restricted operations while  partitions, general information poor status running  284 to 285 advantages  drive health  running during import, export,  cleaning, overview  60 to 61 media health  or exchange  conceptual overview  port visibility operations  example of use  description  system messages  storage partition overview  port visibility, F‐QIP‐attached  triggers, setting  drives  November 2016 User Guide—Spectra T950 Library...
  • Page 580 558 to 559 power supply bay, main or drive  library upgrades  528 to 531 frame  remaining capacity purchasing Spectra Certified Media  power supply module in MLM reports  and magazines  DBA, description  reported for MLM‐enabled  cartridges  purchasing  shown on General Status  robotics, description  screen  robotics, location  remote access, See web interface status LEDs  34, 35 QIP, See F‐QIP and See  Remote Library Controller (RLC),  power, AC breaker switches, main  discontinued components, using See web interface or drive frame  36, 37 remote support, description  November 2016 User Guide—Spectra T950 Library...
  • Page 581 See also hardware ID MLM & DLM databases  Run All Motion Basic Tests  servers, update  Retrieve Drive Dump utility for  diagnostic packages  139 to 141 retrieving drive dump file  accessing  service access, space  returns, using an RMA  running  382 to 384 requirements  service contract component identifier  BlueScale Software Support,  connectivity for  renewing  robotics  67 to 72 entering BlueScale Software  controller failover  Support key  108 to 109 safety agency compliance  operation  77 to 78 extending or  sales, contacting  description  renewing  434 to 435, 527 November 2016 User Guide—Spectra T950 Library...
  • Page 582 General Status screen  problems  media  good, drive health  Soft Power heat dissipation  good, media health  description  LTO media capacity  information notification  enabling or disabling  LTO tape drives  545 to 548 library messages  using  160 to 161 multi‐frame space  on General Status screen  software requirements  on pre‐login General Status  license agreement  power  537 to 540 screen  software support key, See BlueScale  power consumption  poor, drive health  Software Support key service access space  poor, media health  requirements  System OK  shipping size and weight  November 2016 User Guide—Spectra T950 Library...
  • Page 583 270 to 272 example  514 to 516 deleting last  See move queue, cartridges using Rotation Manager  privileges  storage partitions, using target, visibility  support ticket exchange  TBA, description  magazines  243 to 246 opening  technical support export magazines  238 to 243 sending  accessing the Technical  import magazines  226 to 236 Switch User, using to change users  Support portal  493 to 495 or log out  import magazines, first  BlueScale software  time  updates  prepare for imports  contacting  November 2016 User Guide—Spectra T950 Library...
  • Page 584 BlueScale interface  Universal Serial Bus (USB) touch screen interface issues  349 to 352 See USB device description  calibrate touch screen  See USB port features  84 to 91 capturing traces  365 to 367 unknown status logging in  93 to 97 chambers marked as  unusable  drive health  logging out  check firmware  media health  soft keyboard description  levels  437 to 439 update drive firmware,  using  93 to 98 collect trace data before  preparation  468 to 471 using soft keyboard  resetting  November 2016 User Guide—Spectra T950 Library...
  • Page 585 Configuration toolbar  ticket and view HHM  changing logged in  options  data  configure partition access  error notification  create or modify storage and  configuring  101 to 104 feature overview  23 to 26 cleaning partitions  configuring for library  features  84 to 91 delete MLM database  security  92, 101 General toolbar options  records  deleting  HHM notification  download MLM database  deleting last superuser  information notification  enable and configure  logging in  93 to 97 MLM  logging in  93 to 97 logging out  logging out  November 2016 User Guide—Spectra T950 Library...
  • Page 586 Fibre Channel drives  73, 172 file  supported browsers  partition  Save Library  use toolbar to navigate through  partitions, when using both  Configuration  146 to 148 screens  controller Fibre Channel  ports  using  93 to 99 See also user interface web server communication port  verifying configuration backup  in LCM  file  reserved port number  virtual library, See partitions virtualization description  See also partitions See also SLS visibility description  ports on F‐QIPs, drives  visibility, robotic control path on  RIM ports  voltage, AC input for library  November 2016 User Guide—Spectra T950 Library...
