CARRARO COMPACT Vigneto Operator's Manual page 139

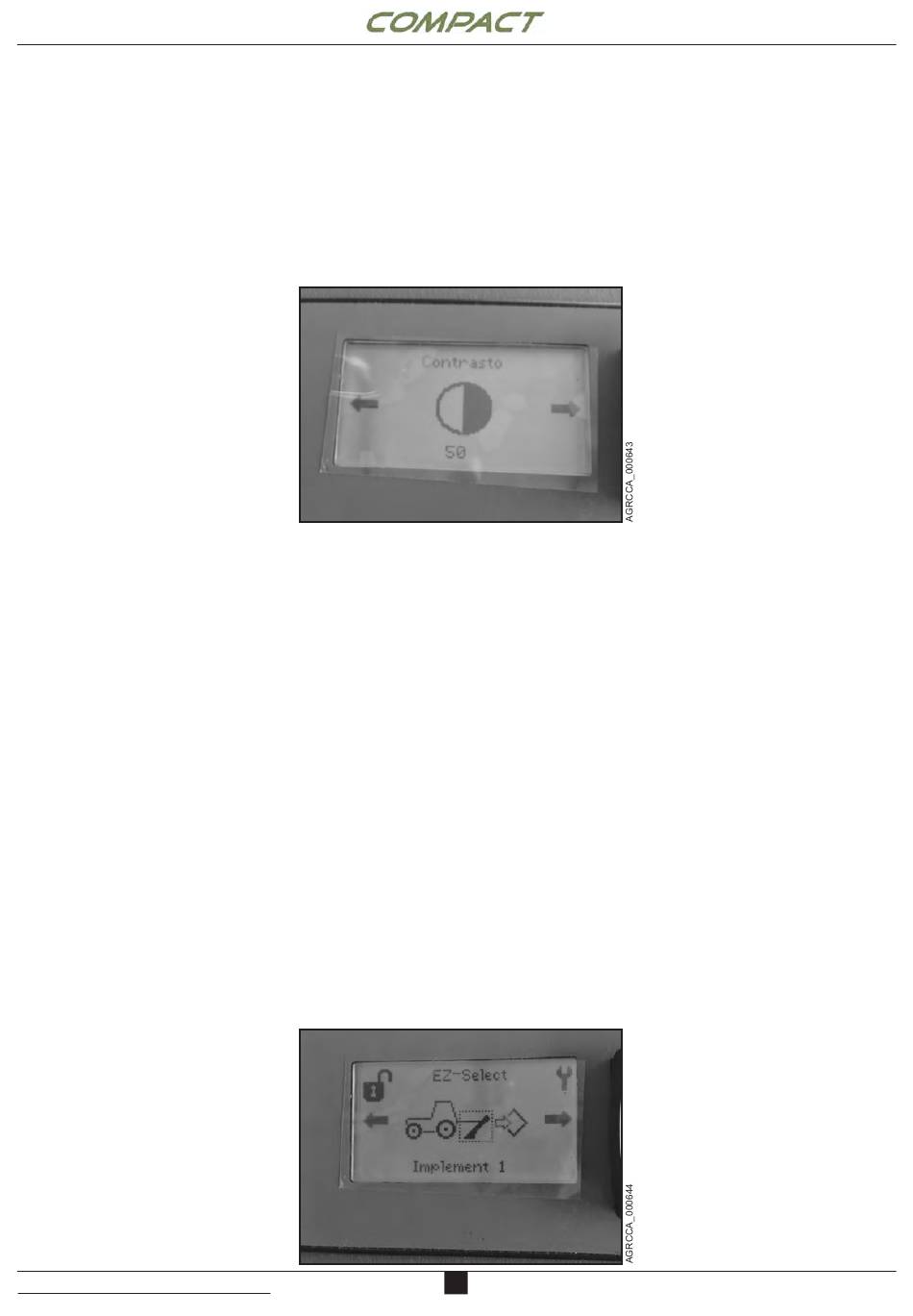

Kontrast
Hier wird der aktuelle Kontrastwert angezeigt. Wenn
die Enter-Taste gedrückt wird, wird rund um den Wert
ein Feld angezeigt, und der Kontrast kann mit Hilfe
des Drehknopfs verändert werden. Durch erneutes
Drücken der Enter-Taste wird das Feld rund um den
Kontrastwert ausgeblendet und der Drehknopf kann
erneut zum Durchblättern des Untermenüs Diagnose
verwendet werden.
Auswahl der Arbeitsgeräte
Hier wird das aktuell ausgewählte Arbeitsgerät
angezeigt. Wenn die Enter-Taste gedrückt wird, wird
der Bildschirm zur Auswahl der Arbeitsgeräte mit bis
zu 4 gespeicherten Arbeitsgeräten angezeigt. Diese
Seite ist nur zugänglich, wenn sich der Kippschalter
mit drei Stellungen in der Stopp-Position befindet.
Mit dem Drehknopf kann die Liste durchblättert
werden und mit der Enter-Taste wird das gewünschte
Arbeitsgerät ausgewählt und dessen gespeicherte
Einstellungen geladen. Die Menütaste drücken, um
zum vorhergehenden Bildschirm zurückzukehren.
Auf jeder Seite wird die Nummer des ausgewählten
Arbeitsgeräts in der oberen rechten Ecke angezeigt.
Nachfolgend wird ein Beispiel für die Nummer des
gewählten Arbeitsgeräts angezeigt. Wenn ein Benutzer
eine der Einstellungen des gespeicherten Werts
ändert, ändert sich auch die angezeigte Nummer des
gewählten Arbeitsgeräts, wie unten dargestellt:
Um die vorgenommenen Änderungen zu speichern,
einfach die Enter-Taste 5 Sekunden lang gedrückt
halten. Um die Änderungen zu verwerfen, die
Seite des Menüs zur Auswahl der Arbeitsgeräte
aufrufen, das Arbeitsgerät auswählen, dessen Werte
geändert wurden und die Enter-Taste drücken. Die
gespeicherten Werte werden erneut geladen.
revision 0 date: 07/19 doc. AG525995
Brightness
The current Contrast value is displayed. If the Enter
Key is pressed a box will appear around the value and
the Contrast value can be adjusted using the Scroll
Knob. Pressing the Enter Key again removes the box
from around the Contrast value and allows you to use
the Scroll Knob to scroll through the Diagnostic sub-
menu again.
EZ-Select
The current selected implement will be displayed.
If the Enter Key is pressed the EZ-Select Screen
appears showing up to 4 stored implements, this page
is only accessible when the Raise-Stop-Lower Toggle
Switch is in the Stop position. The Scroll Knob is used
to scroll through the list and the Enter Key is used
to select the desired implement and load its stored
settings. Press the Menu Key to return to the previous
screen.
On every page the EZ-Select number is displayed in
the top right hand corner. An example of the EZ-Select
number displayed is shown below:
If a user changes one of the settings away from the
stored value, the displayed EZ-Select number will
change as displayed below:
To save the changes made simply hold the Enter Key
for 5 seconds. To discard the changes, navigate to the
EZ-Select menu page, select the implement on which
you were changing values and press the Enter Key.
The stored values will be reloaded.
5
pag. 83
