Table 41. External SCSI Connector Pinout
Pin Signal
1 +DB(12)
2 +DB(13)
3 +DB(14)
4 +DB(15)
5 +DB(P1)
6 +DB(0)
7 +DB(1)
8 +DB(2)
9 +DB(3)
10 +DB(4)
11 +DB(5)
12 +DB(6)
13 +DB(7)
14 +P_CRCA
15 GND
16 DIFFSENS
17 TERMPWR
Intel® SR870BN4 Server System Product Guide

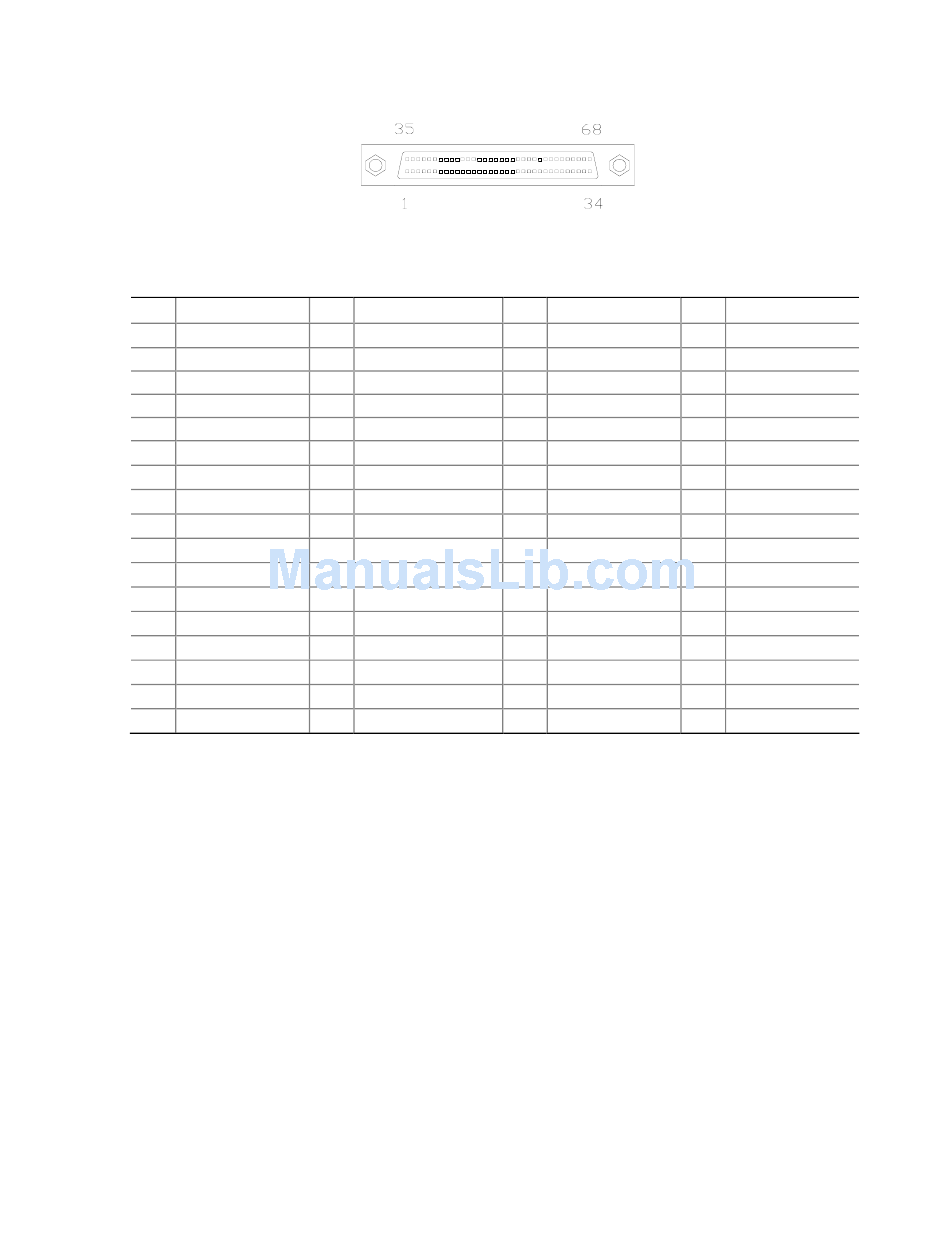

Figure 134. External SCSI Connector
Pin Signal
18 TERMPWR
19 NC
20 GND
21 +ATN
22 GND
23 +BSY
24 +ACK
25 +RST
26 +MSG
27 +SEL
28 +C/D
29 +REQ
30 +I/O
31 +DB(8)
32 +DB(9)
33 +DB(10)
34 +DB(11)
Pin Signal Pin
35 -DB(12) 52
36 -DB(13) 53
37 -DB(14) 54
38 -DB(15) 55
39 -DB(P1) 56
40 -DB(0)
57
41
-DB(1) 58
42 -DB(2) 59
43 -DB(3) 60
44 -DB(4) 61
45 -DB(5) 62
46 -DB(6) 63
47 -DB(7) 64
48 +P_CRCA 65
49 GND 66
50 GND 67
51 TERMPWR 68
Signal
TERMPWR
NC
GND
-ATN
GND
-BSY
-ACK
-RST
-MSG
-SEL
-C/D
-REQ
-I/O
-DB(8)
-DB(9)
-DB(10)
-DB(11)
