3.6

Rischi residui

Questo dispositivo è stato costruito allo stato dell'arte attuale. Tuttavia non è mai
possibile escludere rischi residui.
PRUDENZA
Pericolo di ustione a contatto con le superfici incandescenti
Negli impianti di riscaldamento possono verificarsi ustioni della pelle a causa
delle temperature elevate delle superfici.
•
Indossare guanti di protezione.
•
Applicare le corrispondenti avvertenze in prossimità dell'apparecchio.
PRUDENZA
Pericolo di lesioni a causa della pressione dell'acqua in uscita
In caso di operazioni errate di montaggio, smontaggio o di manutenzione sugli
attacchi possono verificarsi ustioni e lesioni dovute a fuoriuscita improvvisa di
acqua calda o vapore caldo sotto pressione.
•
Assicurarsi della corretta esecuzione delle operazioni di montaggio,
smontaggio o manutenzione.
•
Prima di effettuare operazioni di montaggio, smontaggio o manutenzione
sugli attacchi, assicurarsi che l'impianto non sia in pressione.
AVVISO
Pericolo di lesioni per peso eccessivo
I dispositivi hanno un peso elevato che comporta il pericolo di danni fisici e
incidenti.
•
Utilizzare elevatori adeguati per il trasporto e il montaggio.
4

Descrizione dei dispositivi

4.1

Descrizione

L'apparecchio è una stazione di rabbocco utilizzata per mantenere la pressione
dell'acqua e per il rabbocco di acqua dolce in un impianto.
•
La pompa aspira l'acqua dalla rete di acqua dolce tramite un contenitore
separatore di rete e la convoglia nel circuito dell'impianto.
•
L'unità di controllo regola e monitora il processo di rabbocco.
L'apparecchio è indicato per i seguenti circuiti d'impianto:
•
circuiti di acqua di riscaldamento
•
circuiti di acqua di raffreddamento
•
circuiti di riscaldamento a energia solare
L'apparecchio va usato abbinato a un contenitore separatore di rete fornito dal
cliente.

Avvertenza!
Vi è una possibilità d'impiegare l'apparecchio senza contenitore
separatore di rete.
–
Per una progettazione e armonizzazione individuali,  12.1
"Servizio di assistenza tecnica Reflex",  105.

Avvertenza!
In un circuito di riscaldamento a energia solare, il contenitore separatore
di rete deve essere montato per garantire al circuito una miscela a base di
acqua e glicole.

Avvertenza!
Con l'apparecchio è possibile eseguire un primo riempimento del circuito
dell'impianto con acqua dolce.

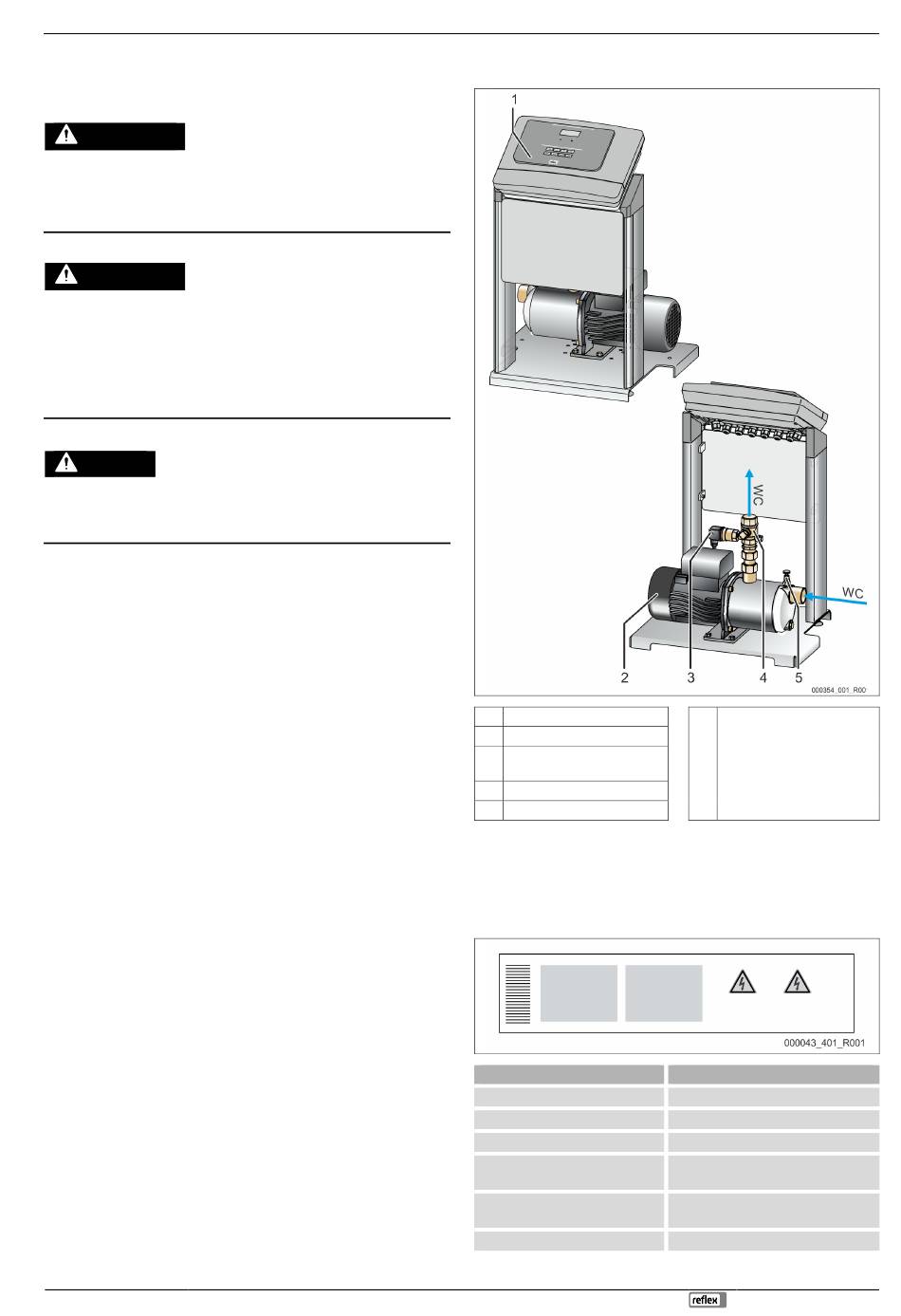

4.2

Rappresentazione d'insieme

1 Unità di controllo Control Basic
2 Sensore di pressione "PIS"
3 Rubinetto di chiusura "BV"
diretto all'impianto
4 Vite di sfiato "AV"
5 Pompa
4.3

Identificazione

4.3.1

Targhetta

Sulla targhetta sono riportate le informazioni su produttore, anno di costruzione,
matricola di fabbricazione e dati tecnici.
Indicazione sulla targhetta
Type
Serial No.
min. / max. allowable pressure P
max. continuous operating
temperature
min. / max. allowable temperature /
flow temperature TS
Year built
Fillcontrol Auto —29.07.2024
Descrizione dei dispositivi
WC Attacchi per le tubazioni di
rabbocco di acqua dolce
•
Tubazione di aspirazione
diretta alla pompa
•
Tubazione di mandata al
circuito dell'impianto
Significato
Denominazione dell'apparecchio
Numero di serie
Pressione minima/massima consentita
Temperatura massima in esercizio
continuo
Temperatura minima/massima
consentita/Temperatura di mandata TS
Anno di costruzione
Italiano — 91
