Ligação Hidráulica - Reflex Fillcontrol Auto Original Operating Manual

•
Não montar o aparelho demasiado afastado do vaso de expansão com
membrana. Esta medida garante que a pressão de enchimento é medida
pelo sensor de pressão "PIS".
•
Os acessórios ficam acessíveis para efeitos de operação.
•
Assegurar as opções de alimentação das tubagens de ligação.

Nota!
A altura estática "h " é necessária para determinar a pressão de serviço
st
mínima do sistema.

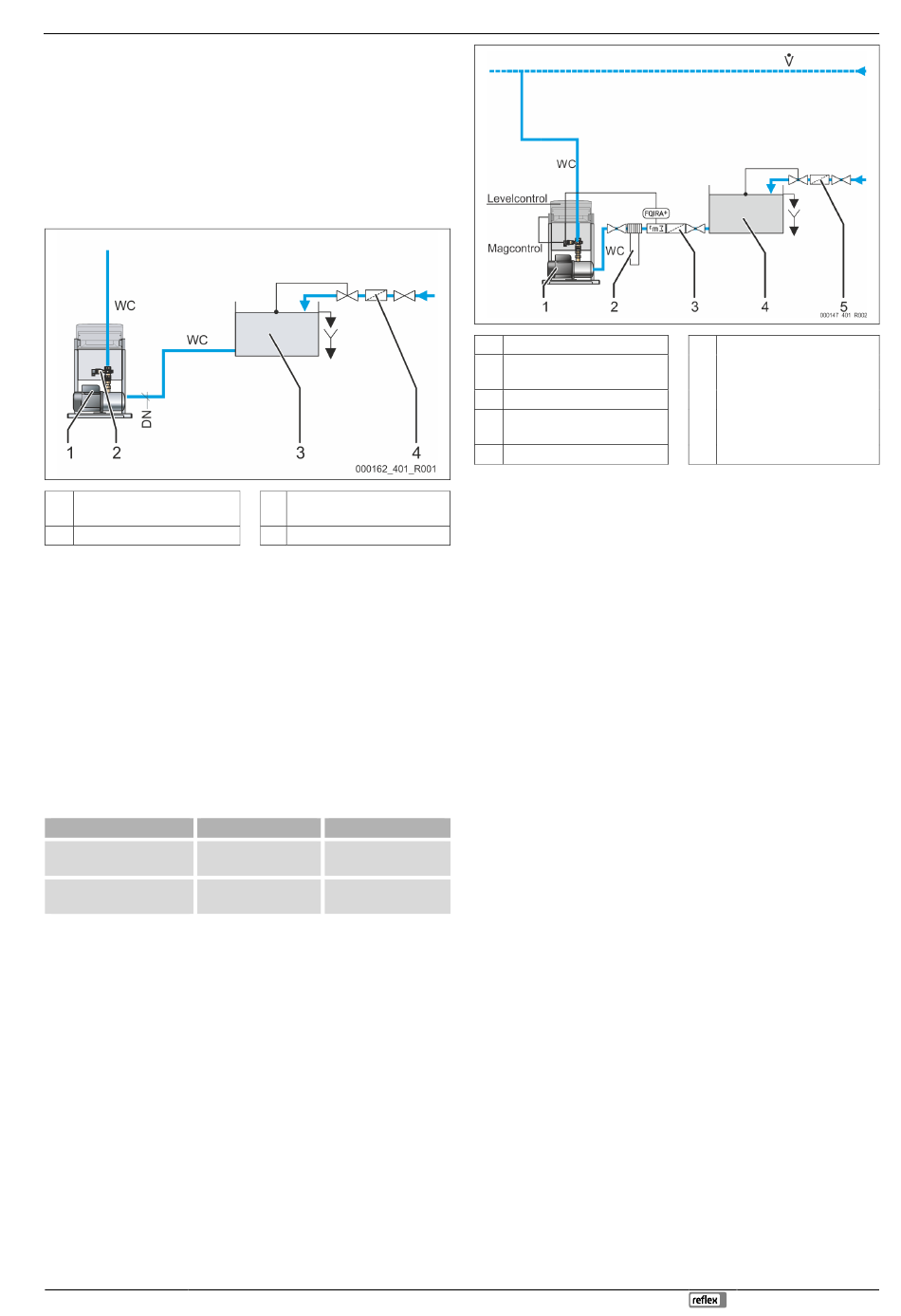

Montagem, incluindo vaso separador do sistema instalado pelo cliente
1 Bomba "PU"
2 Sensor de pressão "PIS"
Durante a montagem, ter em atenção os seguintes pontos:
•
Temperaturas ambiente até 35 °C
•
Comprimento da tubagem de distribuição (ver tabela)
•
A ligação de reposição "WC" tem de ficar pelo menos 100 mm acima da
ligação de aspiração da bomba "PU".
•
Diâmetro mínimo da tubagem de aspiração e da tubagem de pressão (ver
tabela).
•
Cumprimento da norma EN 1717
• Volume nominal recomendado do vaso separador do sistema de ≤ 200 l
•
Tem de estar montado um tubo ladrão de dimensões suficientes tendo em
conta a alimentação máxima.
•
Tem de estar montada uma válvula de corte na alimentação ao vaso
separador do sistema.
Os diâmetros nominais da tubagem de aspiração e da tubagem de pressão
dependem da pressão de reposição necessária
Pressão de reposição > 3,7 bar
Tubagem de DN 32
pressão ≤ 10 m
Tubagem de DN 32
aspiração ≤ 2 m

Nota!
No caso de instalação ao mesmo nível, a pressão de serviço mínima "P
pode ser ajustada no menu Cliente para a pressão de pré-carga "p
vaso de expansão com membrana "MAG"; caso contrário, é necessária
uma correção com "hst",  7.2 "Determinar a pressão de serviço mínima
P0 para o comando",  80.
6.3.2 Ligação hidráulica
6.3.2.1 Ligação ao sistema da instalação

Nota!
O funcionamento da bomba no aparelho gera vibrações. Estas propagam
um ruído intenso nas tubagens de distribuição do sistema.
–
Ligar as tubagens de forma flexível às ligações do aparelho.
Ligação ao sistema através de um vaso separador do sistema para a reposição de
água da rede.
3 Vaso separador do sistema
"BT"
4 Filtro de impurezas "ST"
≤ 3,7 bar
DN 40
DN 40
" do
0
Fillcontrol Auto —29.07.2024
1 Bomba "PU"
2 Sistema de descalcificação
"Fillsoft"
3 Contador de água por contacto
4 Vaso separador do sistema
"BT"
5 Filtro de impurezas "ST"
Ter em atenção as condições a seguir indicadas para a instalação e a ligação de
um vaso separador do sistema aberto.
•
Temperaturas de reposição até 70° C
•
Comprimento das tubagens,  6.3.1 "Montagem no chão",  76.
•
Saída do vaso separador do sistema pelo menos 100 mm acima da ligação
de aspiração da bomba "PU".
•
Tubagem de aspiração "WC" da bomba "PU" com subida constante até ao
vaso separador do sistema.

Nota!
No caso de temperaturas de reposição > 70 °C e de uma utilização em
sistemas sem vaso separador do sistema, é necessário um planeamento
de acordo com as condições locais,  12.1 "Serviço de assistência da
Reflex",  88.
"
0
Montagem
WC Linhas de reposição para água
da rede
•
Tubagem de aspiração
conducente à bomba
•
Tubagem de pressão
conducente ao sistema
Português — 77
