Purgez la pompe :

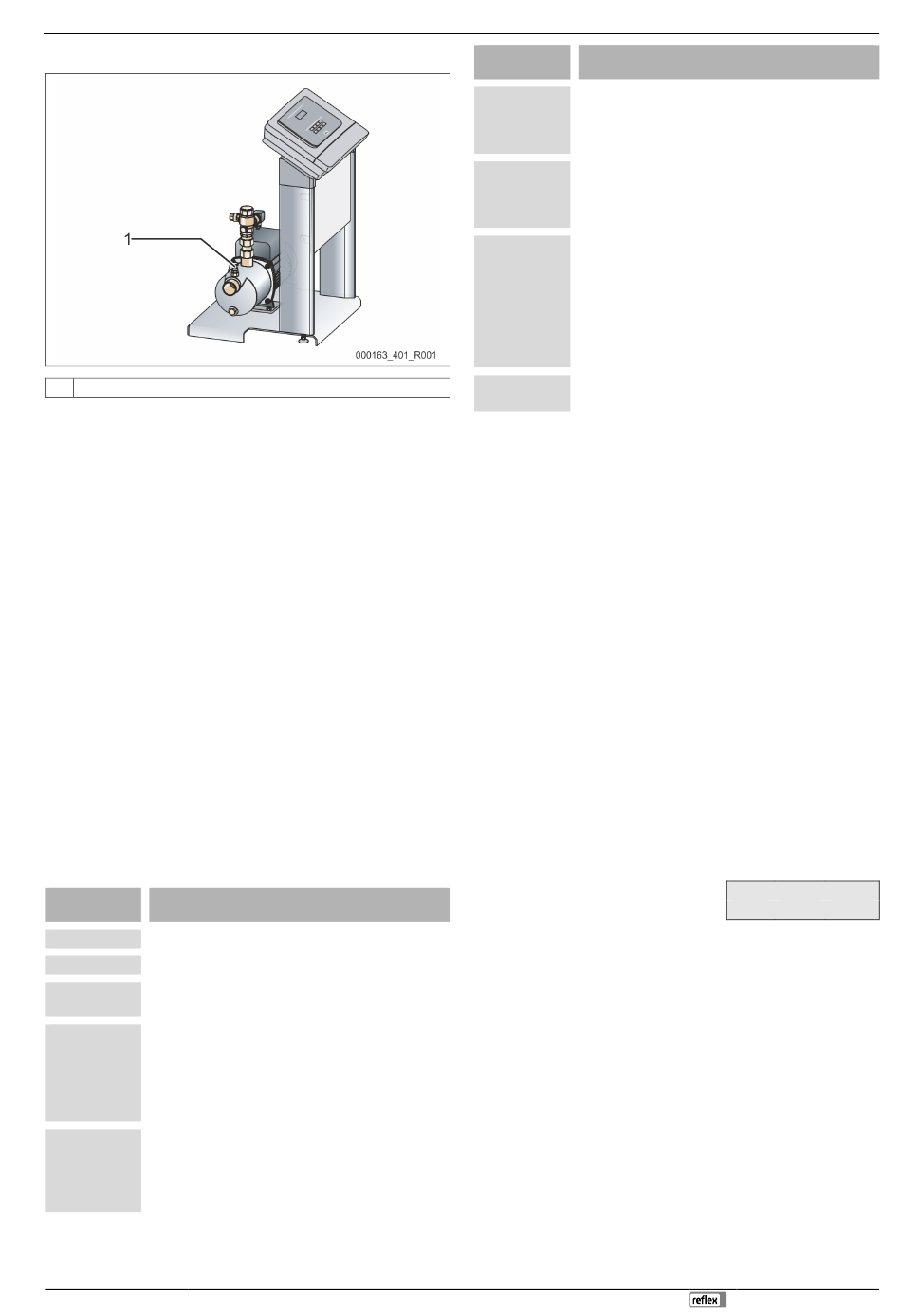

1 Vis de purge « AV »
Desserrez la vis de purge de la pompe et purgez jusqu'à ce que de l'eau
4.
exempte de bulles sorte de la pompe.
– Le cas échéant, lancer la pompe à l'aide d'un tournevis sur l'hélice
jusqu'à ce que de l'eau exempte de bulles sorte.
5. Serrez la vis de purge et contrôlez son étanchéité.
Le remplissage de l'appareil avec de l'eau est terminé.
Programmation de la routine de démarrage de l'unité de
7.4
commande

Remarque !
Lors de la première mise en service, le cycle de démarrage doit être lancé
une fois.
• Pour des informations à propos de l'utilisation de la commande,
 9.1 "Manipulation du panneau de contrôle",  47.
Le cycle de démarrage permet de configurer les paramètres requis pour la
première mise en service de l'appareil. Elle débute par la première mise en
marche de la commande et ne peut être réalisée qu'une seule fois. Les
paramètres peuvent être modifiés ou contrôlés après avoir fermé le cycle de
démarrage dans le menu client,  9.2.1 "Menu client",  49.

Remarque !
Établir la tension d'alimentation (230 V) de la commande en branchant la
prise d'alimentation.
Vous vous trouvez maintenant en mode arrêt. La DEL « Auto » est éteinte sur le
panneau de contrôle.
Affichage sur Signification
l'écran
Désignation de l'appareil
Fillcontrol A
Langue Logiciel par défaut avec différentes langues.
Avant la mise en service, lisez l'intégralité du mode d'emploi
Lire le mode
d'emploi puis contrôlez le montage dans les règles de l'art.
Saisissez la pression de service minimale (s'affiche
Press. serv. min.
uniquement avec la variante de réalimentation
« Magcontrol »).
•
Le calcul de la pression de service minimale,  7.2
"Détermination de la pression minimale de service P0
pour l'unité de commande",  44.
Press. soup. sûr. Saisissez la valeur pour la pression de déclenchement de la
soupape de sûreté.
• Le cas échéant, il s'agit de la pression de
déclenchement de la soupape de sûreté de
l'installation.
Affichage sur
l'écran
Heure
Date
Terminer le
cycle ?
Oui
2,0 bar
ARRÊT

Remarque !
Vous vous trouvez après la réussite de l'arrêt du cycle de démarrage en
mode arrêt. Ne passez pas encore en mode automatique.

Remarque !
Les variantes de réalimentation « Magcontrol » et « Levelcontrol »
peuvent être configurées dans le menu client,  9.2.1 "Menu client",
 49.
Paramétrage de l'unité de commande dans le menu
7.5
client
Le menu client permet de corriger ou d'interroger les valeurs spécifiques à
l'installation. Lors de la première mise en service, les réglages en usine doivent
d'abord être adaptés aux conditions spécifiques de l'installation.
–
Pour l'adaptation des réglages en usine,  9.2 "Réglages à effectuer dans
la commande",  47.
–
Pour les informations d'utilisation de la commande,  9.1 "Manipulation du
panneau de contrôle",  47.
7.6 Contrôle du fonctionnement
Réalisez un contrôle du fonctionnement de la pompe « PU » à partir de l'appareil.
Basculez la commande en mode manuel. En mode manuel, les pompes sont
mises manuellement en marche et à l'arrêt.
•
Appuyez sur la touche « Manual » sur le panneau de contrôle de la
commande.
– La DEL « Manual » s'allume et signale ainsi le mode manuel.
Sélectionnez la pompe « PU ». La sélection de
la pompe dépend de la variante de
réalimentation choisie, « Levelcontrol » ou
« Magcontrol ».
Procédez comme suit :
1. Appuyez sur la touche « Manual » sur le panneau de contrôle de la
commande
– L'indication « PU » clignote sur l'écran sous forme de signal visuel
pour la sélection de la pompe avec la variante de réalimentation
« Levelcontrol ».
– Sélectionner l'indication « PU » à l'aide des touches de basculement
sur l'écran du panneau de contrôle. L'indication « PU » clignote sur
l'écran sous forme de signal visuel pour la sélection de la pompe avec
la variante de réalimentation « Magcontrol ».
2. Appuyez sur la touche « OK » sur le panneau de contrôle de la commande.
– La pompe est mise en marche et l'indication « PU ! » s'affiche sur
l'écran.
– Lorsque la pompe est en marche, l'affichage de pression sur l'écran
doit afficher des valeurs ≥ 5 bar.
3. Appuyez sur la touche « OK » sur le panneau de contrôle de la commande.
– La pompe s'éteint et l'indication « PU » s'affiche sur l'écran.
Fillcontrol Auto —29.07.2024
Première mise en service
Signification
Modifiez successivement les affichages clignotants pour
« heures », « minutes » et « secondes ».
• En présence d'une erreur, l'heure est enregistrée dans
la mémoire défauts de la commande.
Modifiez successivement les affichages clignotants pour
« jour », « mois » et « année ».
• En présence d'une erreur, la date est enregistrée dans
la mémoire défauts de la commande.
Ce message s'affiche sur l'écran en cas de succès du cycle
de démarrage.
Sélectionner « Oui » ou « Non » sur l'écran de la
commande puis valider la sélection en appuyant sur la
touche « OK » sur le panneau de contrôle de la commande.
• oui : Le cycle de démarrage est terminé, l'appareil
passe automatiquement en mode arrêt.
•
non : Le cycle de démarrage redémarre.
La pression est uniquement affichée avec la variante de
réalimentation « Magcontrol ».
PU !
2.0 bar
Remplir
Français — 45
