Teslimat Kapsamı; Opsiyonel Ek Donanım; Teknik Veriler; Montaj - Reflex Fillcontrol Auto Original Operating Manual

Teknik veriler

"ST" kir toplayıcısı
5
Takviye hatları
WC
• Şebeke ayırma haznesinden pompaya (emiş hattı)
• Pompadan tesis sistemine (basınç hattı)
Levelcontrol Levelcontrol takviye seçeneği için harici sinyal hattı
Magcontrol takviye seçeneği için dahili sinyal hattı
Magcontrol
• "PIS" basınç sensöründen kumandaya
Cihazın kumanda sistemi pompa üzerinden tesis sistemi için temiz su takviyesini
düzenler.
Bu sırada aşağıdaki fonksiyonlar kumanda sistemi tarafından denetlenir:
•
Takviye süresi
•
Takviye çevrimleri
• Bir kontak su sayacının opsiyonel olarak kurulmasıyla takviye miktarı.
Denetim yoluyla tesis şebekesindeki küçük sızıntılar algılanabilir. Bir sızıntı
durumunda takviye süresi veya takviye çevrimler aşıldığında takviye kumanda
sistemi tarafından durdurulur. Entegre edilmiş olan bir su eksikliği koruması, kuru
çalışmayı önlemek için pompayı kapatır.
Bu cihazla, iki takviye seçeneği "Magcontrol" veya "Levelcontrol" ayarlanabilir.
Takviye seçenekleri tesis sistemine bağlıdır.
• Membranlı basınç genleşme haznesine sahip tesis sistemleri için temiz su
takviyesi (Magcontrol).
Tesis sisteminde asgari işletme basıncının altına düşüldüğünde basınç
sensörü kumanda sistemine bir sinyal gönderir. Kumanda sistemi pompayı
açar. Şebeke ayırma haznesinden tesis sistemine temiz su takviyesi yapılır.
Tesis sistemine doldurma basıncının hesaplanması için,  7.2 "Kumanda
sistemi için P0 asgari işletim basıncının tespiti",  315.
• Bir basınç tutma istasyonu ile tesis sistemine temiz su takviyesi
(
Levelcontrol).
Bir basınç tutma istasyonu, genleşme haznesi dolum seviyesi denetimine
sahiptir. Asgari dolum seviyesinin altına düşüldüğünde basınç tutma
istasyonundan cihazın kumanda sistemine bir sinyal tetiklenir. Kumanda
sistemi pompayı açar. Şebeke ayırma haznesinden tesis sistemine temiz su
takviyesi yapılır.
Takviye seçeneğinin ayarlanması müşteri menüsünde gerçekleşir,  9.2.1
"Müşteri menüsü",  319.
Ek donanımların kombinasyonuyla gerekirse kumandadaki diğer işlevler de
denetlenir.
Aşağıdaki bileşenler, isteğe bağlı ek donanım olarak temin edilebilir:
• "Reflex Fillsoft" yumuşatma tesisi
• "FQIRA+" kontak su sayacı

Bilgi!
İsteğe bağlı ek donanım için,  4.6 "Opsiyonel ek donanım",  310.
Teslimat kapsamı
4.5
Teslimatın kapsamı sevk irsaliyesinde tanımlanır ve içerik ambalajın üzerinde
gösterilir.
Aşağıdaki işlemleri yapın:
Her ürün girişinden sonra teslimatı hemen eksiksizlik ve hasar bakımından
1.
kontrol edin.
Muhtemel nakliye hasarlarını derhal şikayet edin.
2.
Takviye ile ilgili temel donanım:
• Öne monte edilmiş cihaz.
• Kullanım kılavuzu.
Opsiyonel ek donanım
4.6
Cihaz için şu ek donanımlar temin edilebilir:
• "FQIRA+" kontak su sayacı.
• Reflex Basic kumanda sistemleri için genişletmeler.
–
Veri yolu modülleri
•
Profibus DP
•
Ethernet

Bilgi!
Ek donanımlarla birlikte ayrı kullanım kılavuzları teslim edilir.
310 — Türk
5 Teknik veriler
Müsaade edilen ortam sıcaklığı
Koruma derecesi
Ses düzeyi
Elektrik gücü
Elektrik bağlantısı
Sigorta
RS-485 arabirimlerinin sayısı
Ağırlık
Yükseklik
Genişlik
Derinlik
Giriş bağlantısı
Çıkış bağlantısı
Sevk kapasitesi
Maks. besleme basıncı
Maks. çalışma basıncı
Müsaade edilen işletim aşırı basıncı
Müsaade edilen işletim sıcaklığı

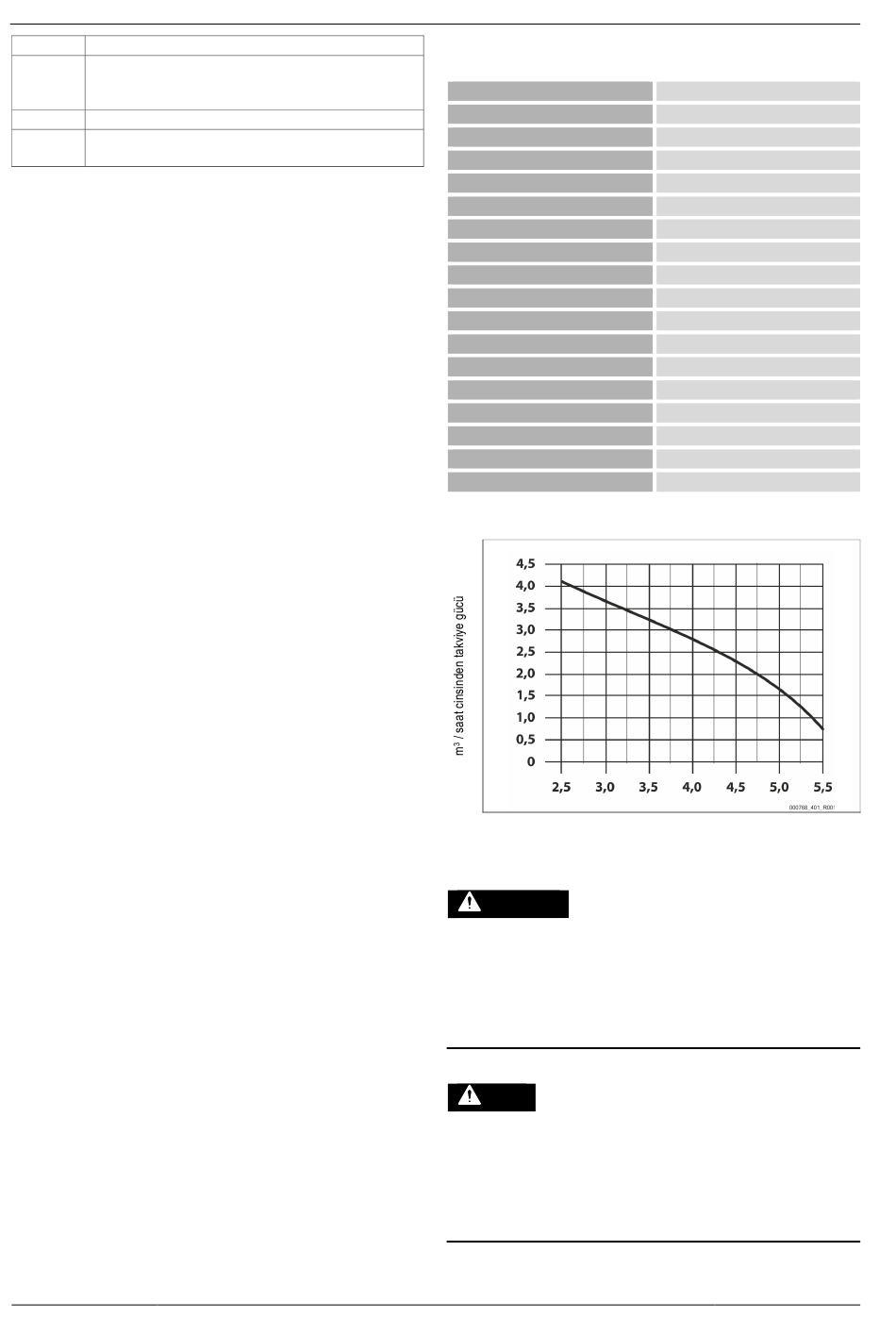

Güç diyagramı
6

Montaj

TEHLİKE
Elektrik çarpması nedeniyle hayatî tehlikeye yol açabilecek yaralanmalar.
Akım taşıyan bileşenlere temas edilmesi halinde hayati tehlikeye yol açabilecek
yaralanmalar meydana gelebilir.
• Cihazın monte edileceği tesisin gerilimsiz olmasına dikkat edin.
• Tesisin başka kişiler tarafından tekrar çalıştırılamayacağından emin olun.
• Cihazın elektrik bağlantısındaki montaj çalışmalarının sadece bir elektrik
teknisyeni tarafından ve elektro teknik kurallar doğrultusunda yapılmasını
sağlayın.
İKAZ
Basınç altında dışarı çıkan sıvı nedeniyle yaralanma tehlikesi
Bağlantılarda, hatalı montaj, demontaj (sökme işlemi) durumunda veya bakım
çalışmaları sırasında, sıcak suyun veya sıcak buharın basınç altıda aniden
dışarı fışkırdığında yanmalar veya yaralanmalar meydana gelebilir.
• Usulüne uygun montaj, sökme ve bakım çalışmalarının yapılmasını
sağlayın.
• Bağlantılarda montaj, sökme ve bakım çalışmaları uygulamadan önce
tesisin basınçsız olduğundan emin olun.
Fillcontrol Auto —29.07.2024
0 – 35 °C
IP 54
55 dB
750 W
230 V / 50 Hz
4 A
2
25,5 kg
690 mm
470 mm
440 mm
G 1 ¼"
G 1"
4,2 m³/saat
10 bar
5,5 bar
10 bar
70 °C
Bar cinsinden takviye basıncı
