Første idrifttagning
Klemmenummer Signal
+ Tryk (+
24
18 V)
29 A
30 B
31 GND
+ 24 V
32
(forsyning) E1
33 E1
6.5.2 Grænseflade RS-485
Følgende funktioner kan anvendes via grænsefladen:
•
Forespørgsel vedrørende alle informationer fra styringen.
–
Tryk
–
Pumpens driftstilstande.
–
Akkumuleret mængde fra kontaktvandmåleren "FQIRA+".
–
Alle meldinger,  9.3 "Meldinger",  219.
–
Alle posteringer i fejlhukommelsen.
•
Kommunikation med styrecentraler.
•
Kommunikation med andre enheder.

Bemærk!
Rekviter protokollen over grænseflade RS-485 hos Reflex-
fabrikskundeservice, hvis der er behov for det.
•
Detaljer om tilslutningerne.
•
Informationer om tilbehør.
6.5.2.1 Tilslutning af grænseflade RS-485
Tilslut grænsefladen som følger:
1. Brug følgende kabel med henblik på at tilslutte grænsefladen:
–
Liycy (TP), 4 × 2 × 0,8, maks. samlet buslængde 1000 m.
2. Tilslut grænsefladen på klemme 29, 30, 31 til bundkortet i styreskabet.
–
Ved tilslutning af grænsefladen,  6.5 "Elektrisk tilslutning",  213.
3. Brug en adapter, når enheden anvendes i forbindelse med en styrecentral,
der ikke understøtter grænseflade RS-485 (f.eks. grænseflade RS-232).
6.6

Monterings- og idrifttagningsattest


Bemærk!
Monterings- og idrifttagningsattesten befinder sig sidst i
driftsvejledningen.
7 Første idrifttagning

Bemærk!
Bekræft i monterings- og idrifttagningsattesten, at installation og
idrifttagning er udført fagligt korrekt. Dette er også en forudsætning for, at
garantikrav kan imødekommes.
–
Lad Reflex-fabrikskundeservice udføre første idrifttagning samt den
årlige vedligeholdelse.
7.1 Forudsætninger for idrifttagning
Enheden er parat til første idrifttagning, når arbejdsopgaverne, der beskrives i
kapitlet Montage, er afsluttet. Overhold følgende anvisninger ved første
idrifttagning:
•
Installationen af enheden er afsluttet.
•
Der er oprettet tilslutninger på vandsiden til anlægssystemet.
•
Spærrehanerne fra enheden er lukket.
–
Spærrehane fra efterfødningsledningen "DC" til anlægssystemet.
–
Spærrehane fra efterfødningsledningen "WC" til anlægssystemet.
•
Trykovervågningen "PIS" er klar til drift.
•
Den elektriske tilslutning er oprettet iht. gyldige nationale og regionale
forskrifter.
214 — Dansk
Funktion Ledningsnet
•
Til aktivering af
efterfødningen
Til efterfødningsvariant
"Magcontrol"
På
Grænseflade RS-485. opstillingsstedet,
ekstraudstyr
Brokoblet fra
Forsyning til E1 og E2.
fabrik
Kontaktvandmåler (f.eks. i
"Fillset Impuls")
På
•
Bruges til at evaluere
opstillingsstedet,
efterfødningen.
ekstraudstyr
•
Kontakt 32/33 lukket =
tælleimpuls.
Opret spændingsforsyning på 230 V ved at tænde for netstikket. Styringen er i
stopdrift.
7.2

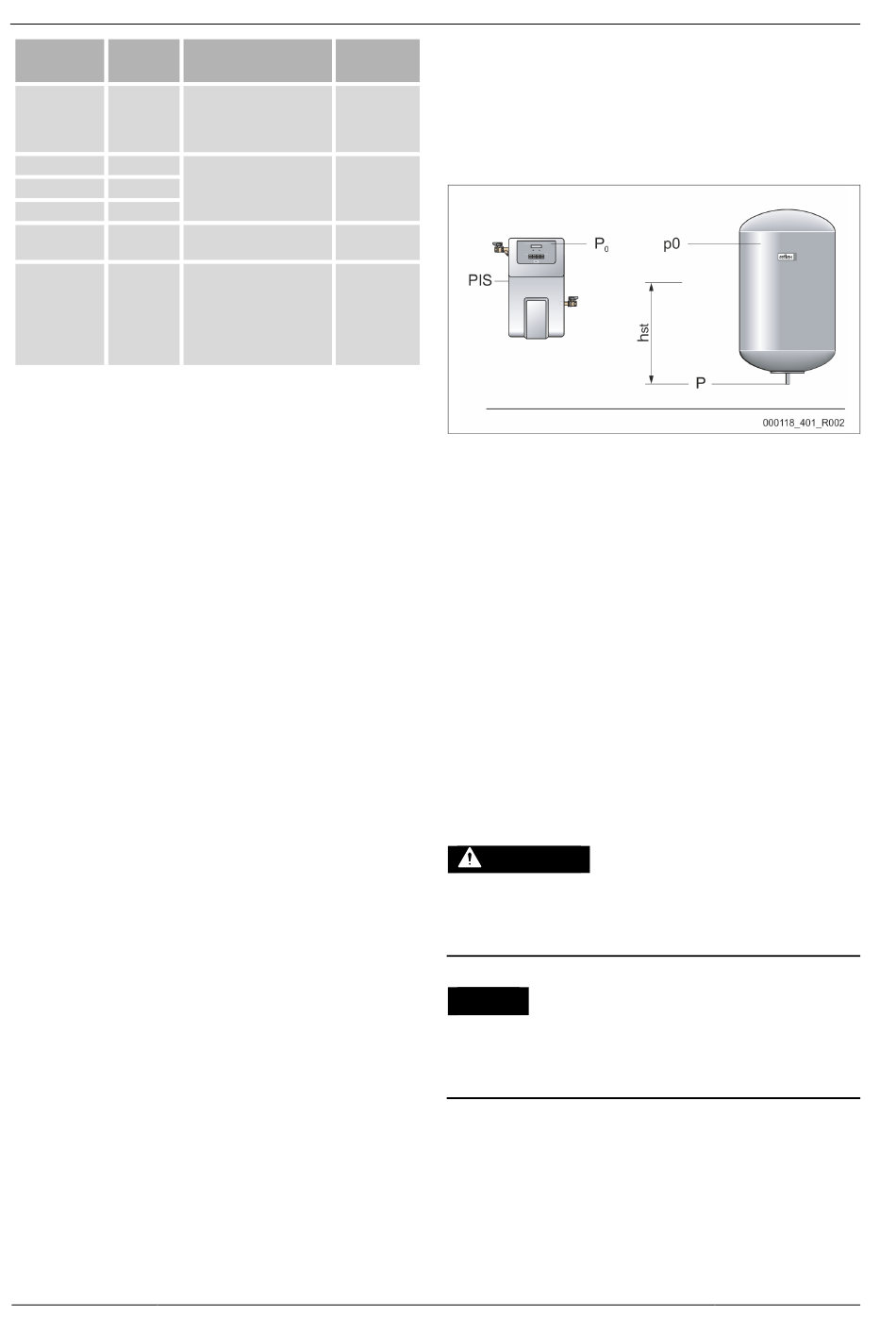

Bestemmelse af styringens minimale driftstryk P

Mindste driftstryk "P
membrantrykekspansionsbeholder.
Find det minimale driftstryk "P
•
Enheden er installeret på samme niveau som
membrantrykekspansionsbeholderen:
–
hst = 0, P0 = p0*
•
Enheden er installeret længere nede end
membrantrykekspansionsbeholderen:
–
P = p0 + h
0
•
Enheden er installeret højere oppe end
membrantrykekspansionsbeholderen:
–
P = p0 - h
0
*p0 i bar, h
st

Bemærk!
Påfyldningstrykket til efterfødningen med frisk vand i anlægssystemet
beregnes som følger:
Påfyldningstryk ≥ P

Bemærk!
Ved planlægningen skal det påses, at enhedens arbejdsområde ligger
mellem starttrykket "PA" og sluttrykket "PE"i trykholdesystemets
arbejdsområde.
7.3

Fyld apparatet med vand

FORSIGTIG
Fare for kvæstelse, når pumpen starter op
Når pumpen sætter i gang, er der fare for, at din hånd kan blive kvæstet, hvis
du drejer pumpemotoren med en skruetrækker på ventilationshjulet.
•
Sluk for strømmen til pumpen, før du drejer pumpemotoren på
ventilatorhjulet med skruetrækkeren.
OBS
Fare for skader på enheden, når pumpen starter op
Når pumpen sætter i gang, er der fare for tingsskader, hvis du drejer
pumpemotoren med en skruetrækker på ventilationshjulet.
•
Sluk for strømmen til pumpen, før du drejer pumpemotoren på
ventilatorhjulet med skruetrækkeren.
Fillcontrol Auto —29.07.2024
" til enheden kræves ved anlægssystemer med en
0
" for enheden:
0
/10*
st
/10*
st
i meter
+ 0,3 bar
0
0
