Descrierea echipamentului
Informaţie pe plăcuţa cu
caracteristici
Year built
min. operating pressure set up on
shop floor
at site
max. pressure saftey valve
factory - aline
at site
4.3.2

Cod de tip

Nr.
1 Numele echipamentului
2 Auto
Presiunea maximă de lucru
3
(în bari)

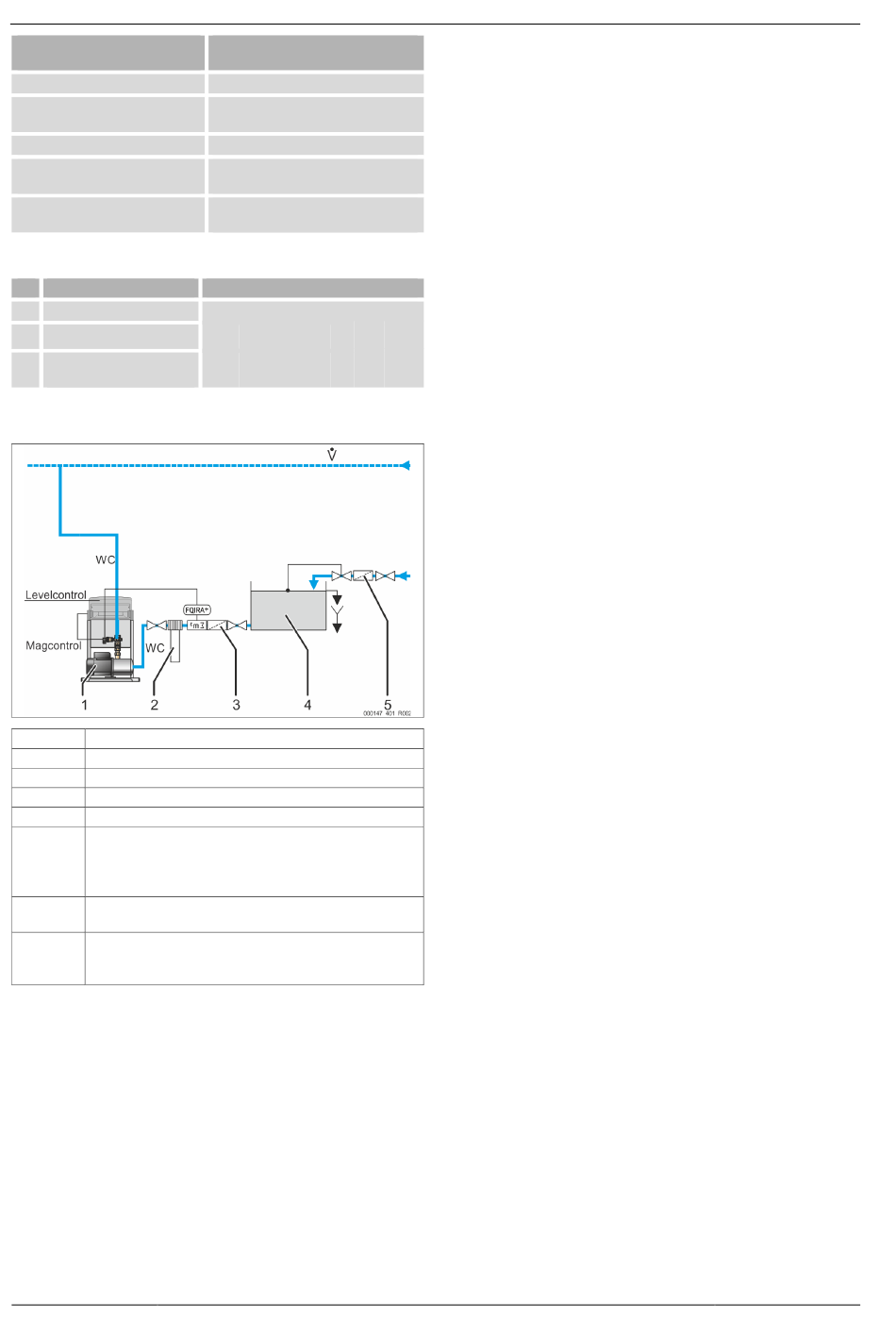

Funcţie
4.4
Pompă „PU"
1
Instalaţie de dedurizare „Fillsoft"
2
Apometrul cu contact „FQIRA+"
3
Rezervor de separare de la reţeaua de apă „BT"
4
Colector de impurităţi „ST"
5
WC Conducte de realimentare
• De la rezervorul de separare de la reţea la pompă
(conductă de aspiraţie)
• De la pompă la sistemul instalaţiei (conductă de refulare)
Levelcontrol Cablu extern de semnal pentru varianta de realimentare
Levelcontrol
Magcontrol Cablu intern de semnal pentru varianta de realimentare
Magcontrol
• De la senzorul de presiune „PIS" la unitatea de comandă
Unitatea de comandă a echipamentului reglează realimentarea cu apă proaspătă
pentru sistemul instalaţiei, prin intermediul pompei.
Unitatea de comandă monitorizează următoarele funcţii:
•
Timpul de realimentare
•
Ciclurile de realimentare
• Cantitatea de realimentare, prin instalarea opţională a unui apometru cu
contact
Funcţia de monitorizare identifică micile scurgeri din reţeaua instalaţiei. În cazul
unei scurgeri, unitatea de comandă întrerupe realimentarea cu apă, atunci când
timpul de realimentare sau ciclurile de realimentare sunt depăşite. Un întrerupător
la lipsa apei integrat deconectează pompa pentru a se preveni funcţionarea pe
uscat.
Cu ajutorul echipamentului pot fi setate cele două variante de realimentare
„Magcontrol" sau „Levelcontrol". Variantele de realimentare depind de sistemul
instalaţiei.
• Realimentarea cu apă în sistemul instalaţiei dotat cu un vas de expansiune
sub presiune, cu membrană (Magcontrol).
292 — Română
Semnificaţie
Anul fabricaţiei
Presiunea minimă de lucru reglată din
fabricaţie
Presiunea minimă de lucru reglată
Presiunea de declanşare a supapei de
siguranţă reglată din fabricaţie
Presiunea reglată de declanşare a
supapei de siguranţă
Cod de tip (exemplu)
Fillcontrol Auto A 5,5
1 2 3
Fillcontrol Auto —29.07.2024
Atunci când presiunea de funcţionare a sistemului instalaţiei scade sub
nivelul minim, senzorul de presiune transmite un semnal către unitatea de
comandă. Unitatea de comandă porneşte pompa. Sistemul instalaţiei se
realimentează cu apă proaspătă din rezervorul de separare de la reţea.
Pentru calculul presiunii de umplere în sistemul instalaţiei,  7.2
"Determinarea presiunii minime de funcţionare P0 pentru unitatea de
comandă",  297.
• Realimentarea cu apă în sistemul instalaţiei dotat cu o staţie de menţinere a
(
presiunii Levelcontrol).
O staţie de menţinere a presiunii dispune de o unitate de monitorizare a
nivelului de umplere din vasul de expansiune. Dacă nivelul a scăzut sub
nivelul minim de umplere, se declanşează un semnal de la staţia de
menţinere a presiunii către unitatea de comandă a echipamentului. Unitatea
de comandă porneşte pompa. Sistemul instalaţiei se realimentează cu apă
proaspătă din rezervorul de separare de la reţea.
Setarea variantei de realimentare se efectuează în meniul clientului,  9.2.1
"Meniul clientului",  302.
Cu combinaţia de dotări suplimentare sunt monitorizate, dacă este necesar, şi alte
funcţii în unitatea de comandă.
Următoarele componente sunt disponibile ca dotări suplimentare opţionale:
• Instalaţia de dedurizare „Reflex Fillsoft"
• Apometrul cu contact „FQIRA+"
Indicaţie!

Pentru dotarea suplimentară opţională,  4.6 "Dotarea suplimentară
opţională",  292.
4.5

Setul de livrare

Setul de livrare este descris în avizul de livrare, iar conţinutul este afişat pe
ambalaj.
Procedaţi în felul următor:
Imediat după primirea mărfii, verificaţi dacă setul de livrare este complet şi
1.
dacă prezintă deteriorări.
Reclamaţi imediat eventualele pagube survenite în timpul transportului.
2.
Dotare de bază pentru realimentare:
•
Echipamentul premontat.
•
Manualul de operare.
Dotarea suplimentară opţională
4.6
Pentru acest echipament sunt disponibile următoarele dotări suplimentare:
•
Apometru cu contact "FQIRA+".
• Extensii pentru unităţi de comandă Reflex-Basic.
– Module de magistrală
•
Profibus DP
•
Ethernet
Indicaţie!

Dotările suplimentare se livrează împreună cu manualele de operare
separate.
