VARNING
Risk för kroppsskador på grund av hög vikt
Enheterna har en hög vikt. Därigenom föreligger risk för kroppsskador och
olyckor.
•
Använd lämpliga lyftdon för transport och montering.
4

Apparatbeskrivning

4.1

Beskrivning

Enheten är en eftermatningsstation som används för att hålla vattentryck och
eftermata färskvatten i ett anläggningssystem.
•
Pumpen suger vatten från färskvattennätet via en nätavskiljningsbehållare
och vidarebefordrar det till anläggningssystemet.
•
Styrningen reglerar och övervakar eftermatningsprocessen.
Enheten är lämpad för följande anläggningssystem:
•
Hetvattensystem
•
Kylvattensystem
•
Solvärmekretsar
Enheten används i kombination med en öppen nätavskiljningsbehållare som
tillhandahålls på platsen.

Obs!
En tillämpning utan nätavskiljningsbehållare är möjlig.
–
För en individuell kontroll och avstämning,  12.1 "Reflex
kundtjänst",  254.

Obs!
I en solvärmekrets måste nätavskiljningsbehållaren vara monterad för att
säkerställa en vatten-glykol-blandning för kretsen.

Obs!
En första påfyllning med färskvatten till anläggningssystemet är möjlig
med enheten.

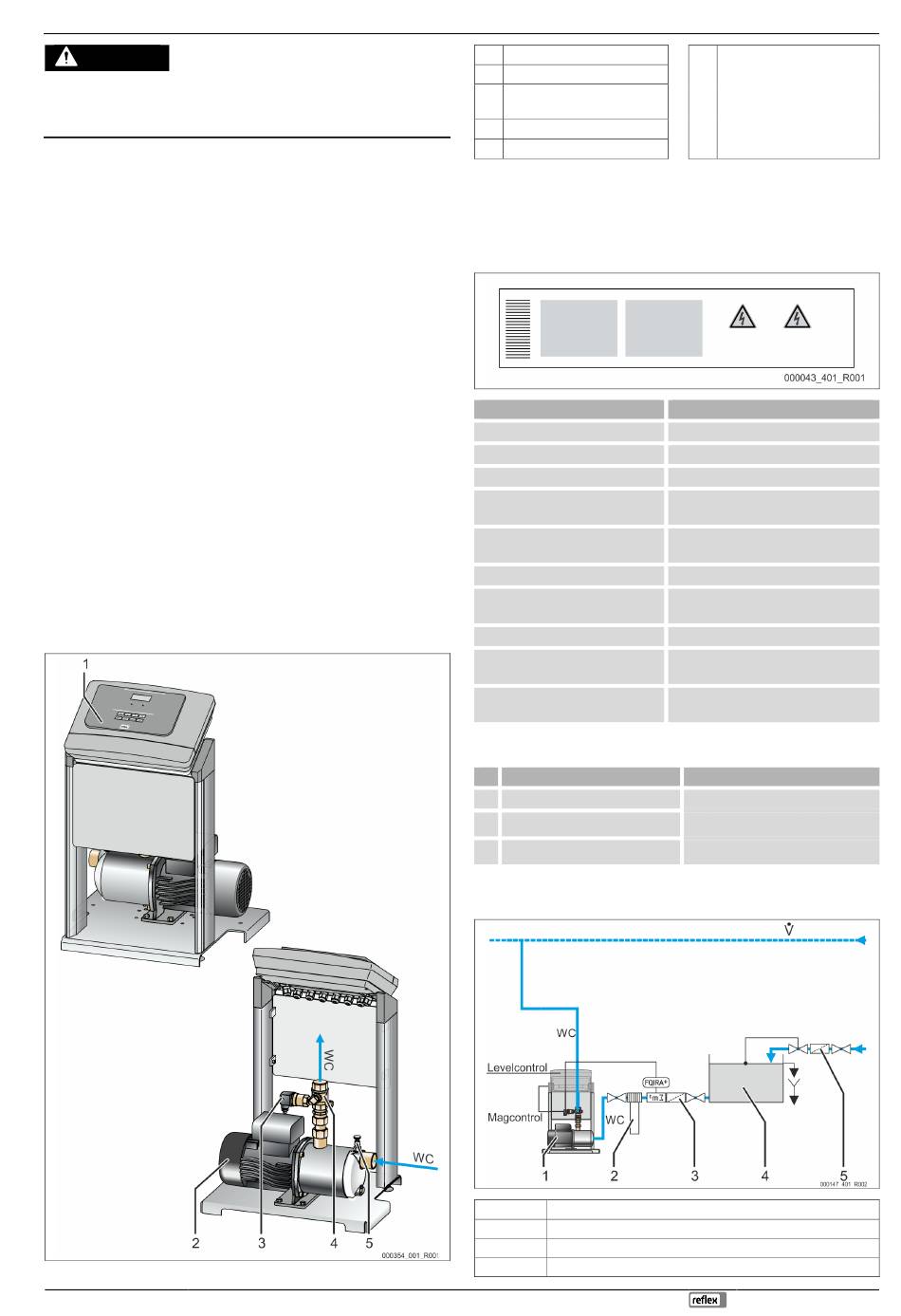

4.2 Översiktsframställning
1 Styrning Control Basic
Tryckgivare "PIS"
2
3 Avstängningskran till
anläggningen "BV"
Avluftningsskruv "AV"
4
5 Pump
4.3

Identifikation

4.3.1

Typskylt

På typskylten finns uppgifter om tillverkare, tillverkningsår, tillverkningsnummer
samt tekniska data.
Text på typskylten
Type
Serial No.
min. / max. allowable pressure P
max. continuous operating
temperature
min. / max. allowable temperature /
flow temperature TS
Year built
min. operating pressure set up on
shop floor
at site
max. pressure saftey valve
factory - aline
at site
4.3.2

Typnyckel

Nr
1 Enhetens namn
2 Auto
3 Maximalt arbetstryck (i bar)
4.4

Funktion

1
2
3
4
Fillcontrol Auto —29.07.2024
WC Anslutningar av
eftermatningsledningar för
färskvatten
•
•
Betydelse
Enhetsbeteckning
Serienummer
Minimalt/maximalt tillåtet tryck
Maximal temperatur vid kontinuerlig drift
Minimal/maximal tillåten
temperatur/framledningstemperatur TS
Årsmodell
Fabriksinställt lägsta drifttryck
Inställt lägsta drifttryck
Fabriksinställt aktiveringstryck för
säkerhetsventilen
Inställt aktiveringstryck för
säkerhetsventilen
Fillcontrol Auto
Pump "PU"
Avhärdningsanläggning "Fillsoft"
Kontaktvattenmätare "FQIRA+"
Nätavskiljningsbehållare "BT"
Apparatbeskrivning
sugledning till pumpen
tryckledning till
anläggningssystemet
Typnyckel (exempel)
A 5,5
1 2 3
Svenska — 241
