Tekniske data

5 Snavssamler "ST"
WC Efterfødningsledninger
•
Fra netsepareringsbeholderen til pumpen (sugeledning)
•
Fra pumpen til anlægssystemet (trykledning)
Levelcontrol Ekstern signalledning til efterfødningsvariant Levelcontrol
Magcontrol Intern signalledning til efterfødningsvariant Magcontrol
•
Fra tryksensoren "PIS" til styringen
Enhedens styring regulerer efterfødningen af rent vand til anlægssystemet via
pumpen.
Samtidigt overvåges følgende funktioner af styringen:
•
Efterfødningstiden
•
Efterfødningscyklerne
•
Efterfødningsmængden med kontaktvandmåler som ekstraudstyr
Via overvågningen identificeres små lækager i anlægsnettet. Ved en lækage
afbrydes efterfødningen med vand af styringen, hvis efterfødningstiden eller
efterfødningscyklerne overskrides. En integreret vandmangelbeskyttelse afbryder
pumpen for at undgå tørløb.
Der kan indstilles to efterfødningsvarianter på enheden, "Magcontrol" eller
"Levelcontrol". Efterfødningsvarianterne er afhængige af anlægssystemet.
•
Efterfødning med vand i anlægssystemet med en
membrantrykekspansionsbeholder (Magcontrol).
Hvis mindstetrykket i anlægssystemet underskrides, sender tryksensoren et
signal til styringen. Styringen tænder for pumpen. Der efterfødes med rent
vand fra netsepareringsbeholderen til anlægssystemet. Til beregning af
påfyldningstrykket i anlægssystemet  7.2 "Bestemmelse af styringens
minimale driftstryk P0",  214.
•
Efterfødning med vand i anlægssystemer med en trykholdestation
(Levelcontrol).
En trykholdestation er udstyret med en overvågning af niveauet i
ekspansionsbeholderen. Hvis mindsteniveauet underskrides, udløses der et
signal fra trykholdestationen til enhedens styring. Styringen tænder for
pumpen. Der efterfødes med rent vand fra netsepareringsbeholderen til
anlægssystemet.
Indstillingen af efterfødningsvarianten udføres i kundemenuen  9.2.1
"Kundemenu",  218.
Hvis der er behov for det, overvåges flere funktioner i styringen med
kombinationen af ekstraudstyr.
Følgende komponenter fås som valgfrit ekstraudstyr:
•
Afhærdningsanlæg "Reflex Fillsoft"
•
Kontaktvandmåler "FQIRA+"

Bemærk!
Til det valgfrie ekstraudstyr  4.6 "Valgfrit ekstraudstyr",  210.
4.5

Leveringsomfang

Leveringsomfanget beskrives på følgesedlen, og indholdet anføres på emballagen.
Gør som følger:
1. Kontroller straks efter varernes modtagelse, om de er fuldstændige og
ubeskadiget.
2. Informer straks om mulige transportskader.
Grundudstyr til efterfødningen:
•
Den formonterede enhed.
•
Brugsvejledning.
4.6

Valgfrit ekstraudstyr

Følgende ekstraudstyr fås til enheden:
•
Kontaktvandmåler "FQIRA+".
•
Udvidelser til Reflex Basic-styringer.
–
Busmoduler
•
Profibus DP
•
Ethernet

Bemærk!
Der udleveres separate brugsanvisninger sammen med ekstraudstyret.
210 — Dansk
5 Tekniske data
Tilladt omgivelsestemperatur
Kapslingsklasse
Lydtrykniveau
Elektrisk effekt
Elektrisk tilslutning
Sikring
Antal grænseflader RS-485
Vægt
Højde
Bredde
Dybde
Tilslutning indgang
Tilslutning udgang
Transportydelse
Maks. tilløbstryk
Maks. arbejdstryk
Tilladt driftstryk
Tilladt driftstemperatur

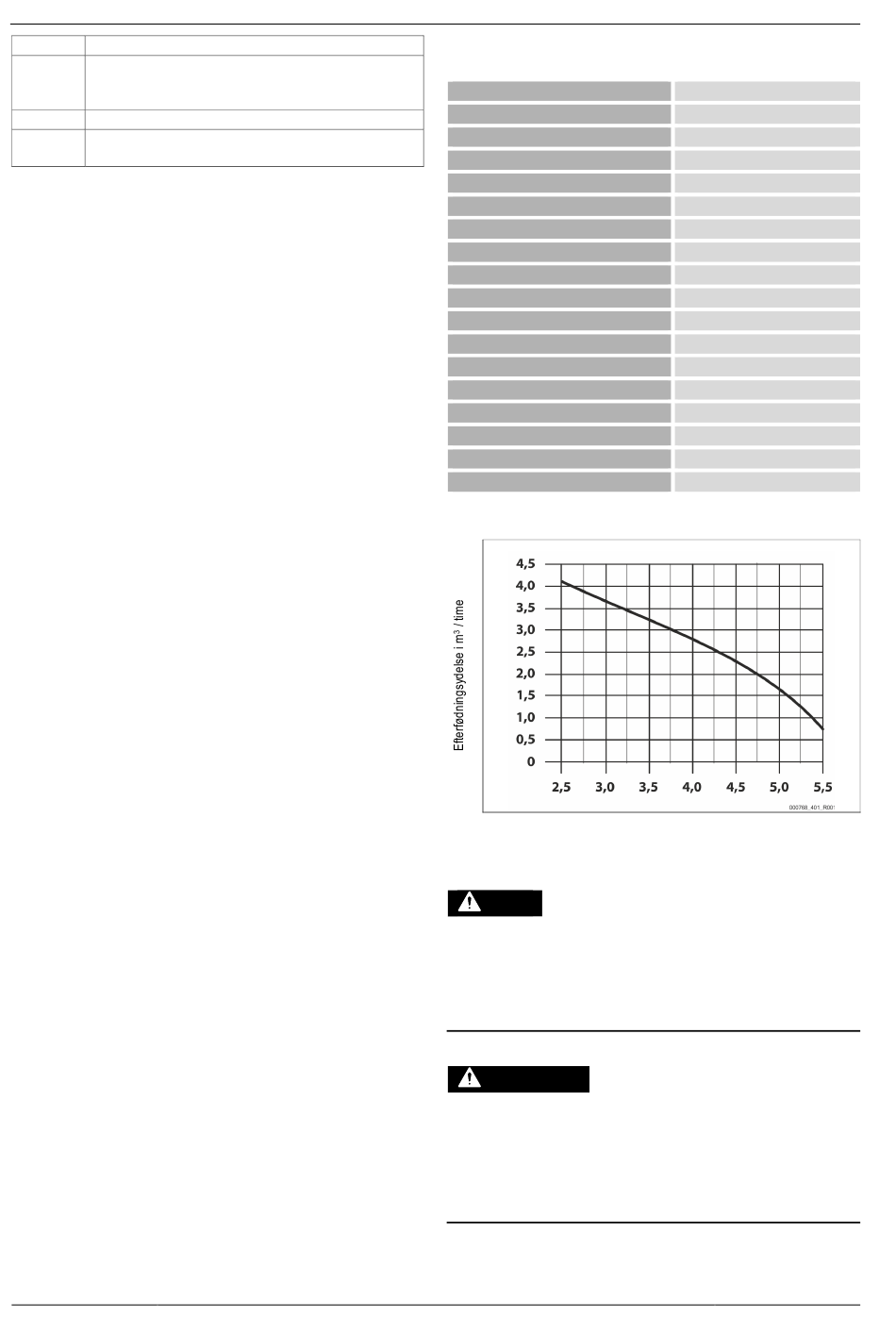

Ydelsesdiagram
6

Installation

FARE
Livsfarlige kvæstelser ved elektrisk stød.
Ved berøring af strømførende dele er der fare for livsfarlige kvæstelser.
•
Forvis dig om, at strømmen til anlægget, som enheden installeres på, er
afbrudt.
•
Forvis dig om, at andre ikke kan tænde for anlægget igen.
•
Forvis dig om, at det kun er en elektriker, der udfører installationsarbejde
på den elektriske tilslutning af apparatet og kun efter de gældende regler.
FORSIGTIG
Fare for kvæstelser ved væske, der sprøjter ud under tryk
Der er fare for forbrændinger og kvæstelser, hvis varmt vand eller damp under
tryk pludselig slipper ud fra tilslutninger som følge af fejlbehæftet installation
eller vedligeholdelse.
•
Sørg for, at installation, afmontering og vedligeholdelsesarbejdet udføres
fagligt korrekt.
•
Sørg for, at trykket er taget af anlægget, før tilslutningerne installeres,
afmonteres eller vedligeholdes.
Fillcontrol Auto —29.07.2024
0 – 35 °C
IP 54
55 dB
750 W
230 V / 50 Hz
4 A
2
25,5 kg
690 mm
470 mm
440 mm
G 1 ¼"
G 1"
4,2 m³/h
10 bar
5,5 bar
10 bar
70 °C
Efterfødningstryk i bar
