Restrisiken

Dieses Gerät ist nach dem aktuellen Stand der Technik hergestellt. Trotzdem
lassen sich Restrisiken nie ausschließen.
VORSICHT
Verbrennungsgefahr an heißen Oberflächen
In Heizungsanlagen kann es durch hohe Oberflächentemperaturen zu
Verbrennungen der Haut kommen.
•
Tragen Sie Schutzhandschuhe.
•
Bringen Sie entsprechende Warnhinweise in der Nähe des Gerätes an.
VORSICHT
Verletzungsgefahr durch unter Druck austretende Flüssigkeit
An den Anschlüssen kann es bei fehlerhafter Montage, Demontage oder
Wartungsarbeiten zu Verbrennungen und Verletzungen kommen, wenn heißes
Wasser oder heißer Dampf unter Druck plötzlich herausströmt.
•
Stellen Sie eine fachgerechte Montage, Demontage oder Wartungsarbeit
sicher.
•
Stellen Sie sicher, dass die Anlage drucklos ist, bevor Sie Montage,
Demontage oder Wartungsarbeiten an den Anschlüssen durchführen.
WARNUNG
Verletzungsgefahr durch hohes Gewicht
Die Geräte haben ein hohes Gewicht. Dadurch besteht die Gefahr von
körperlichen Schäden und Unfällen.
•
Verwenden Sie für den Transport und für die Montage geeignete
Hebezeuge.
4 Gerätebeschreibung
4.1

Beschreibung

Das Gerät ist eine Nachspeisestation, die zum Halten von Wasserdruck und zum
Nachspeisen von Frischwasser in einem Anlagensystem dient.
•
Die Pumpe saugt Wasser über einen Netztrennbehälter aus dem
Frischwassernetz und fördert es in das Anlagensystem.
•
Die Steuerung regelt und überwacht den Nachspeiseprozess.
Das Gerät ist für folgende Anlagensysteme geeignet:
•
Heizwassersysteme
•
Kühlwassersysteme
•
Solarkreisläufe
Der Einsatz des Gerätes erfolgt in Kombination mit einem bauseitigen offenen
Netztrennbehälter.

Hinweis!
Eine Anwendungsmöglichkeit ohne Netztrennbehälter ist möglich.
–
Für eine individuelle Planung und Abstimmung,  12.1 "Reflex-
Werkskundendienst",  19.

Hinweis!
In einem Solarkreislauf muss der Netztrennbehälter montiert sein, um ein
Wasser-Glykol Gemisch für den Kreislauf zu gewährleisten.

Hinweis!
Eine erste Befüllung mit Frischwasser in das Anlagensystem ist mit dem
Gerät möglich.

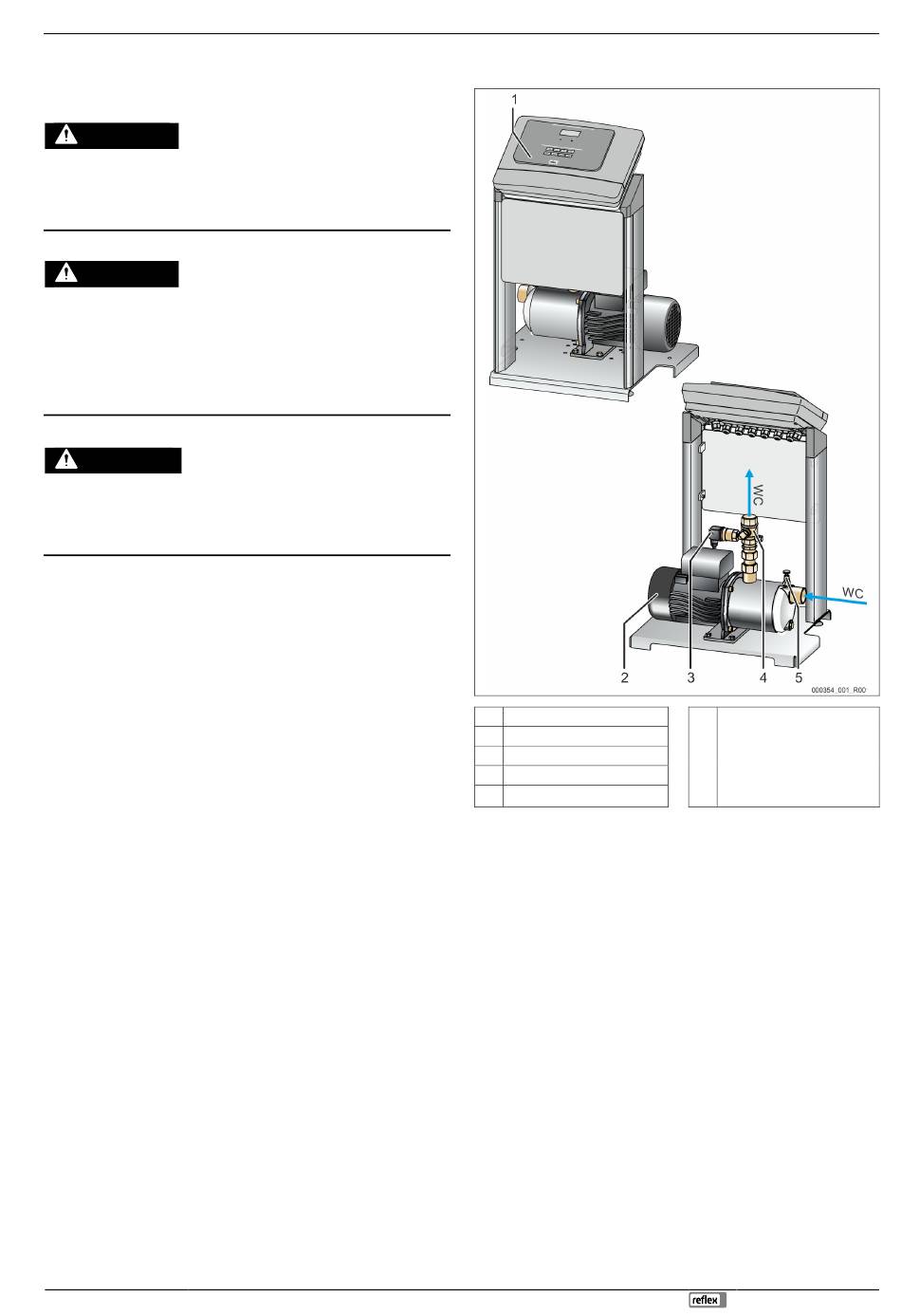

4.2 Übersichtsdarstellung
1 Control Basic Steuerung
Drucksensor „PIS"
2
Absperrhahn zur Anlage „BV"
3
Entlüftungsschraube „AV"
4
5 Pumpe
Fillcontrol Auto —29.07.2024
Gerätebeschreibung
WC Anschlüsse der
Nachspeiseleitungen für
Frischwasser
•
Saugleitung zur Pumpe
•
Druckleitung zum
Anlagensystem
