Padlószerelés; Hidarulikus Csatlakozás - Reflex Fillcontrol Auto Original Operating Manual

– Használjuk a vezetékekhez a készülék csatlakozásainak megfelelő
méreteket.
3. A sorkapocs bekötési terv szerint hozzuk létre az interfészeket.

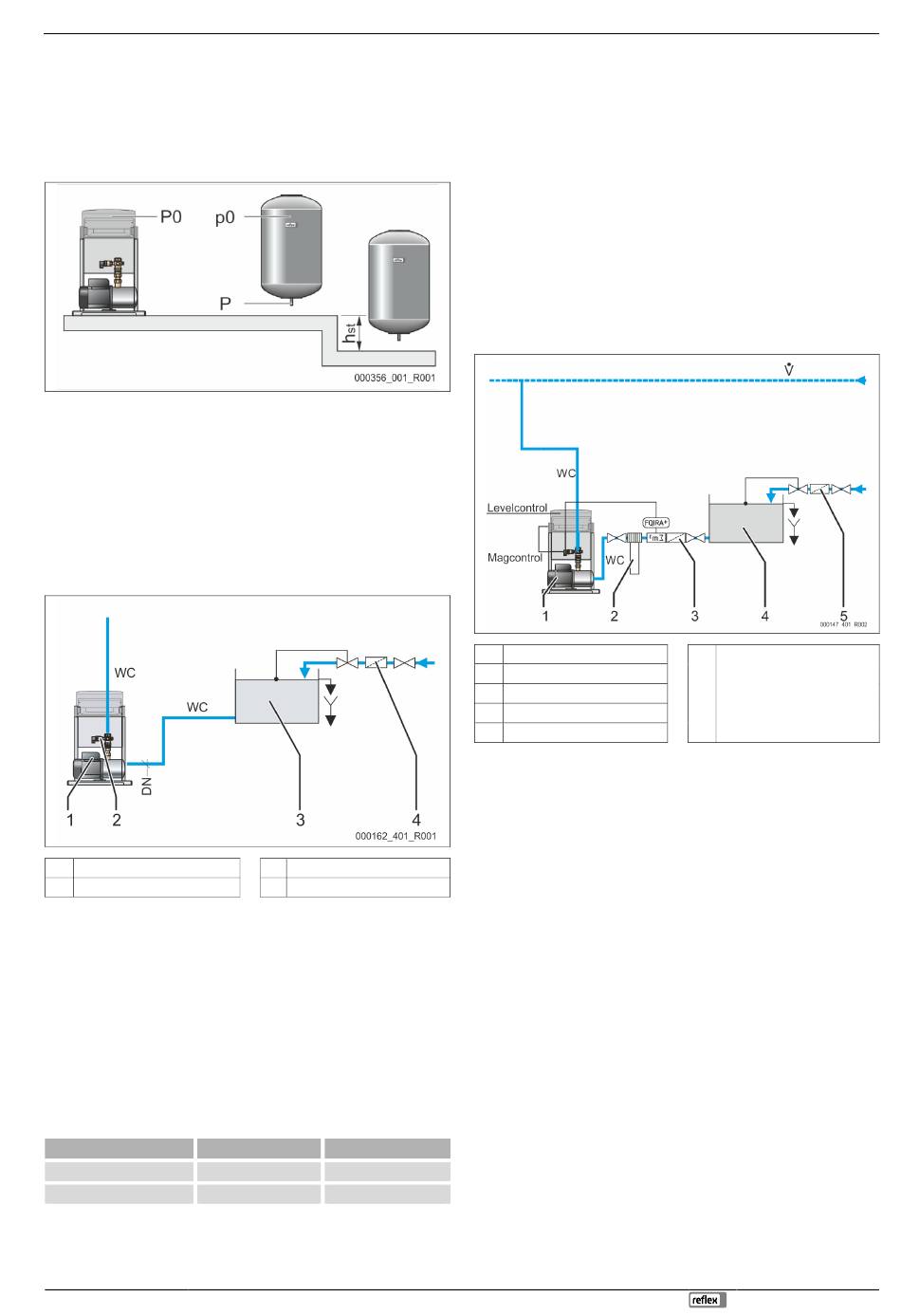

6.3.1 Padlószerelés
A készüléket a padlóra szereljük. A rögzítőeszközt a helyszíni padló
tulajdonságának megfelelően kell kiválasztani.
Tartsuk be az alábbi pontokat:
•
A készüléket ne szereljük túl messze a membrános tágulási tartálytól. Így
garantáljuk, hogy a töltési nyomást a „PIS" nyomásérzékelővel mérjük.
• Adott legyen a szerelvények kezelhetősége
• A csatlakozóvezetékek bevezetési lehetőségeinek biztosítása.

Tudnivaló!
A berendezésrendszer min. üzemi nyomásának kiszámításához a
statikus magasságra „h " van szükség.
st
Helyszíni hálózati leválasztó tartállyal történő szerelés
„PU" szivattyú
1
„PIS" nyomásérzékelő
2
Felszerelés közben vegyük figyelembe a következőket:
• max. 35 °C környezeti hőmérséklet
• csővezeték hossza (lásd a táblázatot)
• a „WC" utántöltési csatlakozás legalább 100 mm-rel legyen a „PU" szivattyú
szívócsatlakozása felett
• a szívóvezeték és a nyomóvezeték min. átmérője (lásd a táblázatot)
•
az EN 1717 szabvány betartása
• a hálózati leválasztó tartály ajánlott névleges térfogata ≤ 200 l
• maximális befolyásnak megfelelő méretű túlfolyó legyen beszerelve
•
egy elzáró szerelvény legyen beszerelve a hálózati leválasztó tartályhoz
vezető befolyásba
A szívóvezeték és a nyomóvezeték névleges átmérői a szükséges utántöltési
nyomástól függően.
Utántöltési nyomás > 3,7 bar
Nyomóvezeték ≤ 10 m
DN 32
Szívóvezeték ≤ 2 m
DN 32
„BT" hálózati leválasztó tartály
3
„ST" szennyfogó
4
≤ 3,7 bar
DN 40
DN 40
Fillcontrol Auto —29.07.2024

Tudnivaló!
Az egy szintben történő felállítás esetén a „P
Ügyfél menüben a „MAG" membrános tágulási tartály „p
lehet beállítani, különben a „hst"-vel kell javítani,  7.2 "A vezérléshez
szükséges P0 kötelező legkisebb üzemi nyomás meghatározása",
 114..
6.3.2 Hidarulikus csatlakozás
6.3.2.1 A géprendszerhez való csatlakoztatás

Tudnivaló!
A szivattyú indulásakor a készülékben rezgések lépnek fel. Ezek a
berendezéstől a csővezetékekbe zajokat továbbítanak.
– Csatlakoztassuk rugalmasan a csővezetékeket a készülék
csatlakozásaira.
A berendezésrendszerhez való csatlakoztatás hálózati leválasztó tartállyal a friss
víz utántöltéséhez.
„PU" szivattyú
1
„Fillsoft" lágyító berendezés
2
3 Kontaktvízóra
„BT" hálózati leválasztó tartály
4
„ST" szennyfogó
5
Vegyük figyelembe a nyitott hálózati leválasztó tartály felállítására és
csatlakoztatására vonatkozó alábbi feltételeket:
• max. 70° C utántöltési hőmérséklet
• csővezeték hossza,  6.3.1 "Padlószerelés",  111.
• a hálózati leválasztó tartály leágazása legalább 100 mm-rel a „PU" szivattyú
szívócsatlakozása felett legyen.
• „WC" szívóvezeték a „PU" szivattyúhoz állandó emelkedéssel a hálózati
leválasztó tartályhoz.

Tudnivaló!
> 70 °C utántöltési hőmérséklet és hálózati leválasztó tartály nélküli
rendszerekben a helyi feltételeknek megfelelő tervezés szükséges,
 12.1 "Reflex ügyfélszolgálat",  122.
Összeszerelés
" min. üzemi nyomást az
0
" előnyomására
0
WC Friss víz utántöltő vezetéke
•
szívóvezeték a
szivattyúhoz
•
nyomóvezeték a
berendezésrendszerhez
Magyar — 111
