Hydraulická přípojka
6.3.2
6.3.2.1 Přípojka k soustavě
Upozornění!

Spouštěním čerpadla vznikají v zařízení vibrace. Ty přenáší hlasité zvuky
v potrubí ze soustavy.
– Potrubí flexibilně připojte k přípojkám zařízení.

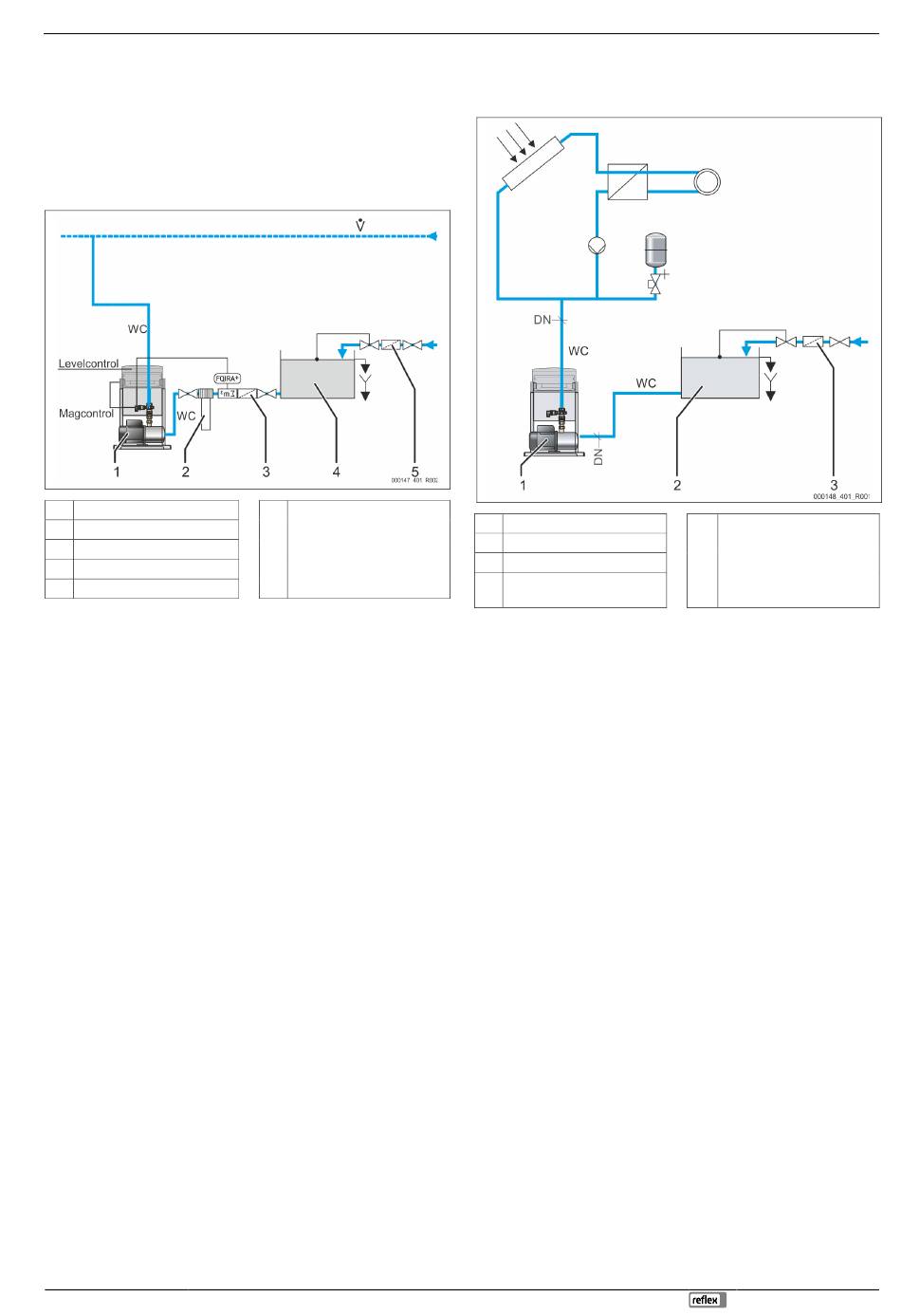

Přípojka k soustavě s oddělovací nádobou pro doplňování čerstvé vody.
Čerpadlo „PU"
1
Změkčovací zařízení „Fillsoft"
2
Kontaktní vodoměr
3
Oddělovací nádoba „BT"
4
Filtr „ST"
5
Respektujte následující podmínky pro montáž a přípojku otevřené oddělovací
nádoby.
• Teploty doplňování do 70° C
• Délky potrubí,  6.3.1 "Montáž na podlahu",  160.
• Výstup z oddělovací nádoby alespoň 100 mm nad sacím potrubím čerpadla
„PU".
• Sací potrubí „WC" k čerpadlu „PU" se stálým stoupáním k oddělovací
nádobě.
Upozornění!

U teplot doplňování > 70 °C a při použití v soustavách bez oddělovací
nádoby je nutné plánování dle místních podmínek,  12.1 "Zákaznická
služba Reflex",  171
WC Doplňovací potrubí pro
čerstvou vodu
• sací potrubí k čerpadlu
• výtlačné potrubí k
soustavě
Fillcontrol Auto —29.07.2024
Varianty zapojení a doplňování
6.4
Příklad doplňování vody závislého na tlaku v solárním zařízení s tlakovou
expanzní nádobou s membránou.
Čerpadlo „PU"
1
Oddělovací nádoba „BT"
2
Filtr „ST"
3
DN Jmenovitá světlost
doplňovacích potrubí
V soustavách s tlakovou expanzní nádobou s membránou kontroluje v zařízení
tlakový senzor „PIS" doplňování čerstvé vody. Není-li dosažen požadovaný plnicí
tlak pro doplňování vody, vyšle tlakový senzor signál k řízení zařízení. Řízení
zapne čerpadlo. Čerstvá voda z oddělovací nádoby je doplňována do soustavy.
Postupujte následovně:
Nastavte zařízení v zákaznickém menu řízení na „Magcontrol",  9.2.1
1.
"Zákaznické menu",  167
Připojte výtlačné potrubí v blízkosti připojení tlakové expanzní nádoby s
2.
membránou.
– Tím je zajištěno, že požadovaný plnicí tlak pro doplňování čerstvé vody
je zaznamenáván pomocí tlakového senzoru „PIS".
Pro výpočet plnicího tlaku,  7.2 "Zjistit minimální provozní tlak P0 pro
-
řízení",  163.
Zamezte nedodržení požadovaných jmenovitých světlostí pro doplňovací
3.
potrubí „WC",  6.3.1 "Montáž na podlahu",  160.
– Tak zabráníte nechtěnému taktování v doplňování.
U solárních zařízení využijte oddělovací nádobu „BT" k přípravě směsi vody
4.
a glykolu.
– Velikost oddělovací nádoby nastavte alespoň na 1,5násobek objemu
zařízení.
Montáž
WC Doplňovací potrubí
• sací potrubí k čerpadlu
„PU"
• výtlačné potrubí k
soustavě
Česky — 161
