Risk för brännskador på heta ytor
I värmeanläggningar kan brännskador på huden uppstå på grund av höga
yttemperaturer.
•
Använd skyddshandskar.
•
Sätt upp relevanta varningsmeddelanden i närheten av enheten.
FÖRSIKTIGHET
Risk för kroppsskador på grund av fall eller stötar
Blåmärken från fall eller stötar mot anläggningens delar under monteringen.
•
Använd personlig skyddsutrustning (skyddshjälm, skyddsklädsel,
skyddshandskar, skyddsskor).

Obs!
Bekräfta att montering och idrifttagning har utförts fackmässigt i
monterings- och idrifttagningsintyget. Det är en förutsättning för
garantianspråk.
–
Låt Reflex kundtjänst genomföra den första idrifttagningen och den
årliga servicen.
6.1 Monteringsförutsättningar
6.1.1

Kontroll av leveransens skick

Enheten kontrolleras och förpackas noggrant före leverans. Det kan inte uteslutas
att skador uppstår under transporten.
Gå tillväga enligt följande:
1. Kontrollera leveransen vid leveranstillfället
•
med avseende på fullständighet.
•
med avseende på eventuella transportskador.
2. Dokumentera skadorna.
3. Kontakta speditören för att reklamera skador.
6.2 Förberedelser
Förberedelser för montering av enheten:
•
Frostfritt, välventilerat utrymme.
–
Rumstemperatur 0 °C till 35 °C.
•
Påfyllningsmöjlighet.
–
Ställ vid behov en påfyllningsanslutning DN 15 enligt DIN 1988 T 4 till
förfogande.
•
Elanslutning: 230 V~, 50 Hz, 16 A med förkopplad FI-skyddsbrytare:
Utlösningsström 0,03 A.
6.3 Genomförande
OBS!
Skador på grund av felaktig montering
Anslutning av rörledningar eller anläggningens apparater kan innebära
ytterligare belastning på enheten.
•
Säkerställ att enhetens röranslutningar monteras spännings- och
vibrationsfritt till anläggningen.
•
Ombesörj vid behov ett stöd för rörledningarna eller apparaterna.

Obs!
När pumpen går igång inuti enheten uppstår vibrationer. Dessa avger
starka ljud i anläggningens rörledningar.
–
Anslut rörledningarna till enhetens anslutningar flexibelt.

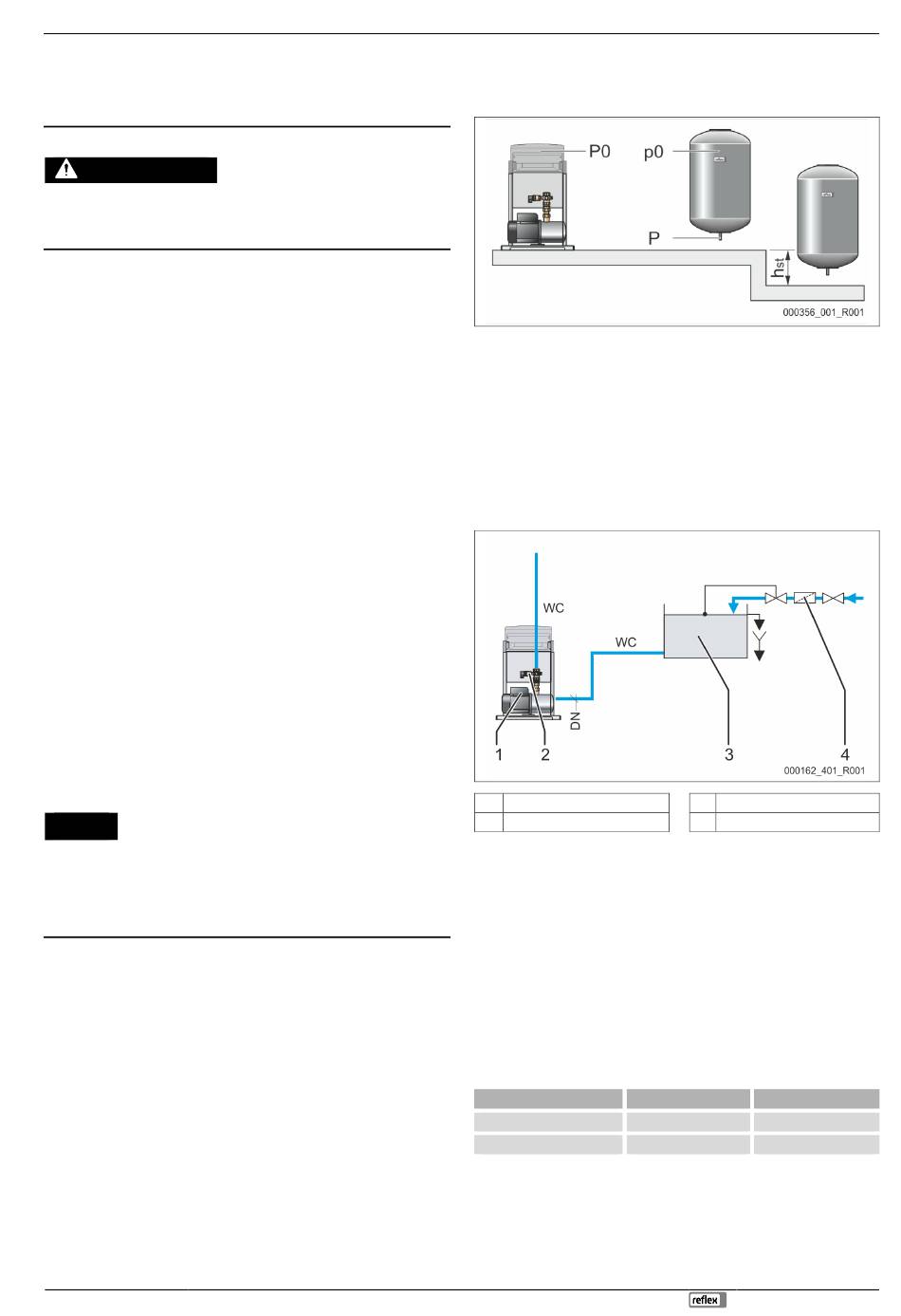

För anläggningssystem med ett membrantryckexpansionskärl måste enheten
monteras i närheten av detta. Därigenom säkerställs att det nödvändiga
fyllnadstrycket för eftermatning av vatten registreras av tryckgivaren i enheten.
Fyllnadstrycket beror på anläggningens lägsta drifttryck. För beräkning av lägsta
drifttryck,  7.2 "Bestämma lägsta drifttryck P0 för styrningen",  246.
Genomför följande arbeten för monteringen:
1. Positionera enheten.
2. Upprätta anslutningar av enheten till anläggningen på vattensidan.
–
Använd samma dimensioner för ledningarna som dimensionerna på
enhetens anslutningar.
3. Upprätta gränssnitt enligt kopplingsschemat vid behov.
6.3.1

Golvmontering

Enheten monteras på golvet. Fästdonen ska väljas på platsen i motsvarighet till
golvets beskaffenhet.
Iaktta följande punkter:
•
Enheten ska inte monteras för långt från membrantryckexpansionskärlet.
Därigenom säkerställs att fyllnadstrycket mäts via tryckgivaren "PIS".
•
Armaturernas manövrerbarhet ska säkerställas.
•
Anslutningsledningarnas matningsmöjligheter ska säkerställas.

Obs!
Den statiska höjden "h
anläggningssystemet.
Montering inklusive nätavskiljningsbehållare på platsen
Pump "PU"
1
Tryckgivare "PIS"
2
Tänk vid monteringen på följande:
•
omgivningstemperaturer upp till 35 °C
•
rörledningarnas längd (se tabell)
• att eftermatningsanslutningen "WC" måste ligga minst 100 mm ovanför
suganslutningen på pumpen "PU"
•
minimidiametern för sugledningen och tryckledningen (se tabell)
•
att standarden EN 1717 efterlevs
• nätavskiljningsbehållarens rekommenderade nominella volym är ≤ 200 l
•
att ett tillräckligt stort bräddavlopp ska vara monterat i enlighet med det
maximala tilloppet
•
att en avstängningsarmatur ska vara monterad i tilloppet till
nätavskiljningsbehållaren
Sugledningens och tryckledningens nominella vidd beror på det erforderliga
eftermatningstrycket
Eftermatningstryck
Tryckledning ≤ 10 m
Sugledning ≤ 2 m

Obs!
Vid uppställning på samma nivå kan det lägsta drifttrycket "P
kundmenyn på förtrycket "p
annars krävs en korrigering med "hst",  7.2 "Bestämma lägsta drifttryck
P0 för styrningen",  246.
Fillcontrol Auto —29.07.2024
" krävs för beräkning av lägsta drifttryck för
st
Nätavskiljningsbehållare "BT"
3
Smutsfälla "ST"
4
≤ 3,7 bar
> 3,7 bar
DN 32 DN 40
DN 32 DN 40
" i membrantryckexpansionskärlet "MAG",
0
Svenska — 243
Montering
" ställas in i
0
