FORSIGTIG
Fare for forbrænding på varme overflader
På grund af de høje overfladetemperaturer i varmeanlæg er der fare for
forbrændinger af huden.
•
Brug beskyttelseshandsker.
•
Anbring relevante advarsler i nærheden af enheden.
FORSIGTIG
Fare for kvæstelser ved fald eller stød
Kvæstelser ved fald eller stød på anlægsdele under monteringen.
•
Bær personligt sikkerhedsudstyr (sikkerhedshjelm, sikkerhedstøj,
beskyttelseshandsker, sikkerhedssko).

Bemærk!
Bekræft i monterings- og idrifttagningsattesten, at installation og
idrifttagning er udført fagligt korrekt. Dette er også en forudsætning for, at
garantikrav kan imødekommes.
–
Lad Reflex-fabrikskundeservice udføre første idrifttagning samt den
årlige vedligeholdelse.
6.1 Forudsætninger for installationen
6.1.1

Kontrol af leveringstilstanden

Før enheden afleveres, kontrolleres og emballeres den omhyggeligt. Dog kan
beskadigelser under transporten ikke udelukkes.
Gør som følger:
1. Kontroller leveringen efter modtagelsen med henblik på
•
fuldstændighed
•
mulige beskadigelser under transporten
2. Dokumenter skaderne.
3. Kontakt speditøren for at reklamere over skaden.
6.2

Forberedelser

Forberedelse til installation af enheden:
•
Frostfrit, velventileret rum.
–
Rumtemperatur 0 °C til 35 °C.
•
Påfyldningsmulighed.
–
Opret om nødvendigt en påfyldningstilslutning DN 15 iht. DIN 1988 T 4.
•
El-tilslutning: 230 V~, 50 Hz, 16 A med forkoblet HFI-relæ: Udløsningsstrøm
0,03 A.
6.3 Gennemførelse
OBS
Skader på grund af ukyndig installation
Tilslutning af rørledninger eller anlæggets komponenter kan medføre større
belastninger af enheden.
•
Sørg for, at rørtilslutningerne mellem enhed og anlæg installeres uden
spændinger og vibrationer.
•
Sørg for at understøtte rørledninger eller apparater, hvis der er behov for
det.

Bemærk!
Når pumpen starter op i enheden, opstår der vibrationer. Disse vibrationer
forårsager høje lyde i anlæggets rørledninger.
–
Slut rørledningerne fleksibelt til enhedens tilslutninger.
Ved anlægssystemer med en membrantrykekspansionsbeholder skal enheden
monteres i dennes nærhed. Derved sikres det, at det påkrævede påfyldningstryk til
efterfødningen med frisk vand registreres via tryksensoren i enheden.
Påfyldningstrykket afhænger af anlægssystemets minimale driftstryk. Til beregning
af det minimale driftstryk  7.2 "Bestemmelse af styringens minimale driftstryk
P0",  214.
Udfør følgende arbejdstrin ved installationen:
1. Anbring enheden i den rigtige position.
2. Opret tilslutninger på vandsiden for enheden til anlægget.
–
Brug samme dimensioner til ledningerne som til enhedens tilslutninger.
3. Opret grænsefladerne iht. klemskemaet, hvis der er behov for det.
6.3.1

Gulvmontering

Enheden monteres på gulvet. Fastgørelsesmidlerne skal vælges i
overensstemmelse med gulvets beskaffenhed og enhedens vægt.
Tag højde for følgende punkter:
•
at enheden ikke er monteret for langt væk fra
membrantrykekspansionsbeholderen. På denne måde sikres det, at
påfyldningstrykket måles via tryksensoren "PIS".
•
Armaturerne skal være lette at betjene.
•
Husk at sikre tilslutningsledningernes tilførselsmuligheder.

Bemærk!
Den statiske højde "h
anlægssystemets minimale driftstryk.

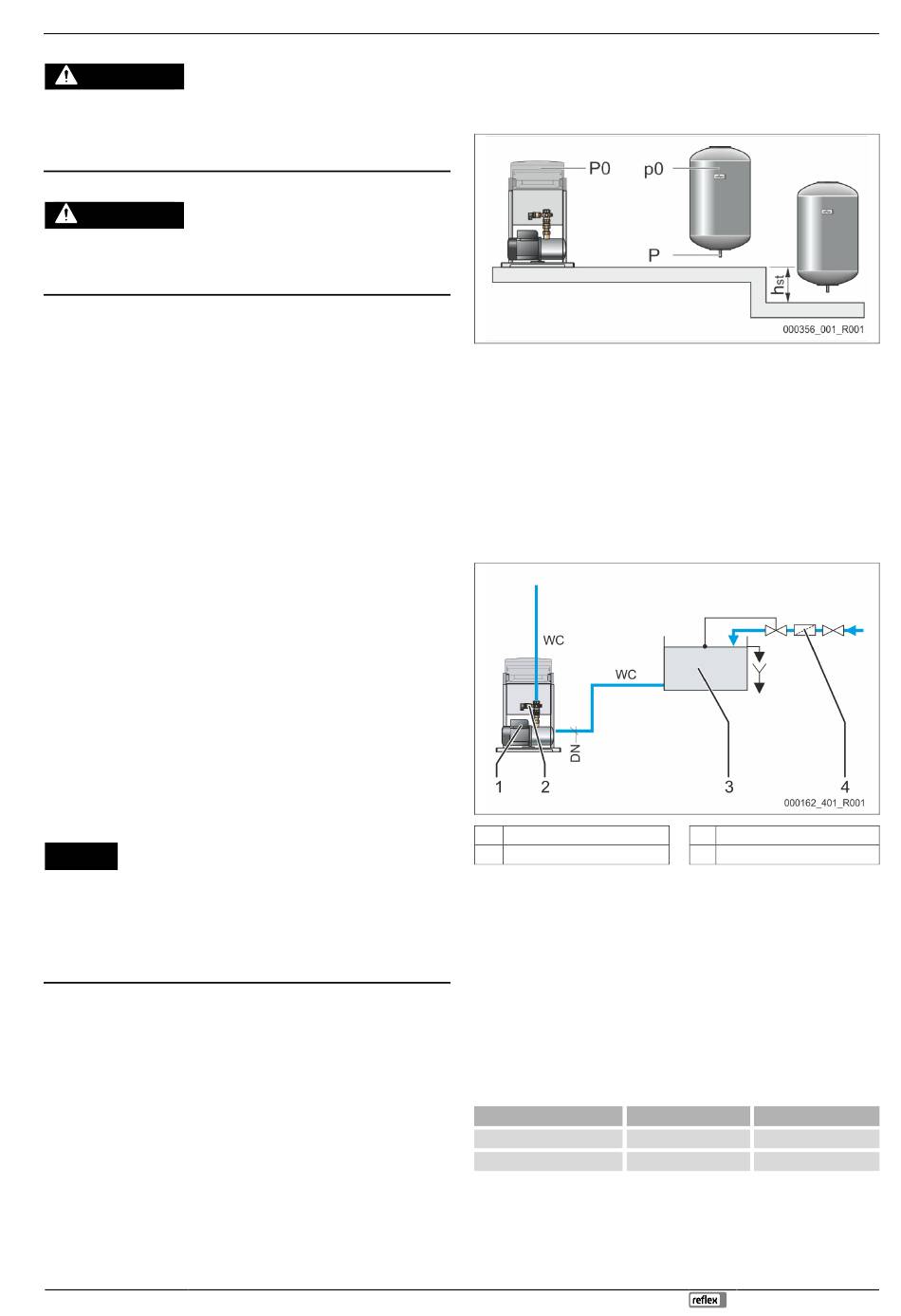

Montering inkl. netsepareringsbeholder på opstillingsstedet
1 Pumpe "PU"
2 Tryksensor "PIS"
Ved montering skal der tages højde for følgende punkter:
•
Omgivelsestemperaturer på op til 35 °C
•
Rørledningslængde (se tabel)
• Tilslutningen af efterfødningen "WC" skal ligge mindst 100 mm oven over
pumpens sugetilslutning "PU".
•
Sugeledningens og trykledningens min.-diameter (se tabel).
•
Standarden EN 1717 overholdes
• Anbefalet nom. volumen for netsepareringsbeholderen på ≤ 200 l
•
Der er monteret et tilstrækkeligt dimensioneret overløb iht. det maksimale
tilløb.
•
Der er installeret et spærrearmatur i tilløbet til netsepareringsbeholderen.
Sugeledningens og trykledningens nom. lysning afhængigt af det påkrævede
efterfødningstryk
Efterfødningstryk
Trykledning ≤ 10 m
Sugeledning ≤ 2 m

Bemærk!
Ved opstilling i samme niveau kan det mindste driftstryk "P
kundemenuen til fortrykket "p
"MAG", ellers skal der korrigeres med "hst",  7.2 "Bestemmelse af
styringens minimale driftstryk P0",  214.
Fillcontrol Auto —29.07.2024
" er påkrævet med henblik på at bestemme
st
3 Netsepareringsbeholder "BT"
4 Snavssamler "ST"
≤ 3,7 bar
> 3,7 bar
DN 32 DN 40
DN 32 DN 40
i membrantrykudligningsbeholderen
0"
Installation
indstilles i
0"
Dansk — 211
