Elektrische aansluiting

GEVAAR
Levensbedreigend letsel door elektrische schokken.
Indien stroomvoerende delen worden aangeraakt, bestaat het gevaar van
levensbedreigend letsel.
•
Zorg dat de installatie, waarin het apparaat zal worden gemonteerd,
spanningsvrij is.
•
Zorg dat de installatie niet door andere personen weer kan worden
ingeschakeld.
•
Laat alle montagewerkzaamheden aan de elektrische aansluiting van het
apparaat alleen uitvoeren door een erkend elektromonteur en volgens de
elektrotechnische voorschriften.
GEVAAR
Levensbedreigend letsel door elektrische schokken
In delen van de printplaat in het apparaat kan een spanning van 230 V
aanwezig zijn, ofwel de stekker losgekoppeld is van de voeding.
•
Koppel de besturingseenheid van het apparaat volledig los van het
stroomnet, voordat u de afdekkappen verwijdert.
•
Controleer of de printplaat spanningsvrij is.
De volgende beschrijvingen zijn van toepassing op standaard apparatuur en dus
beperkt tot de aansluitingen die noodzakelijk zijn op het terrein van de eigenaar.
1. Schakel de installatie spanningsvrij en beveilig deze tegen onopzettelijk
opnieuw inschakelen.
2. Verwijder de afdekkap.
GEVAAR – levensbedreigend letsel door elektrische schokken. In
delen van de printplaat in het apparaat kan een spanning van 230 V
aanwezig zijn, ofwel de netstekker losgekoppeld is van de
voedingsspanning. Koppel de besturing van het apparaat volledig los van de
voedingsspanning, voordat u de afdekkappen verwijdert. Controleer of de
printplaat spanningsvrij is.
3. Plaats een kabelwartel die geschikt is voor de specifieke kabel. Bijvoorbeeld
M16 of M20.
4. Voer de te leggen kabels door de wartel.
5. Sluit alle kabels aan volgens het schakelschema.
–
Let op de door te klant te voorziene beveiliging aansluitleidingen van
het apparaat,  5 "Technische gegevens",  194
6. Monteer de afdekking.
7. Sluit de netstekker aan op de 230 V-voedingsspanning.
8. Schakel de installatie in.
De elektrische aansluiting is voltooid.

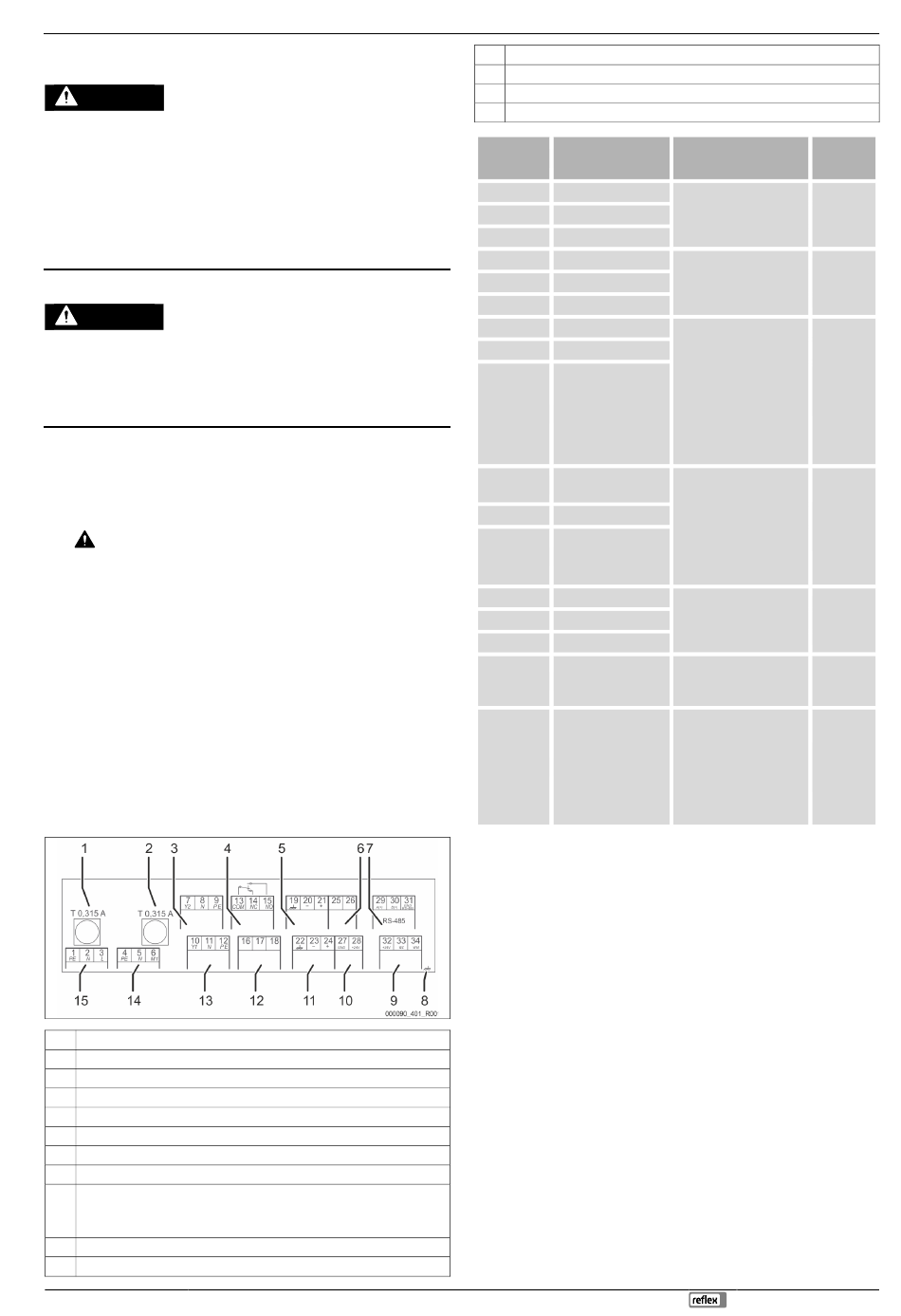

6.5.1

Schakelschema

Zekering "L" voor de elektronica en magneetventielen
1
Zekering "N" voor de magneetventielen
2
3 Magneetklep (niet bij motor-kogelklep)
4 Verzamelmelding
5 Niet in gebruik
6 Niet in gebruik
7

Interface RS-485

8 Scherm
9 Digitale ingangen
•
Watermeter
•
Watertekort
10 Niet in gebruik
11 Analoge ingang voor druk
Externe aanvraag voor bijvullen (alleen bij "Levelcontrol")
12
13 Niet in gebruik
14 Niet in gebruik
15 Netvoeding
Klemnummer
1
2
3
13
14
15
16
17
18
22
23
24
29
30
31
32
33
6.5.2 Interface RS-485
De volgende functies kunnen worden gebruikt via de interface:
•
Opvragen van alle gegevens vanuit de besturing.
–
Druk
–
Bedrijfsmodi van de pomp.
–
Gecumuleerde hoeveelheid van de contactwatermeter "FQIRA+".
–
Alle meldingen,  9.3 "Meldingen",  203.
–
Alle items in het foutgeheugen.
•
De communicatie met controlecentra.
•
De communicatie met andere apparatuur.

Opmerking!
Zo nodig kunt u het protocol voor de RS-485 interface verkrijgen bij de
Reflex klantenservice.
•
•
6.5.2.1 Aansluiting van de interface RS-485
Sluit de interface als volgt aan:
1. Gebruik voor het aansluiten van de interface de volgende kabel:
–
Liycy (TP), 4 × 2 × 0,8, maximale totale buslengte 1000 m.
2. Sluit de interface aan op de klemmen 29, 30, 31 van de printplaat in de
schakelkast.
–
Voor het aansluiten van de interface,  6.5 "Elektrische aansluiting",
 197.
Fillcontrol Auto —29.07.2024
Signaal
PE
230 V voedingsspanning
N
via kabel met stekker.
L
COM
Verzamelmelding
NC
(potentiaalvrij).
NO
vrij Externe aanvraag voor
bijvullen bij
Bijvulling (230 V)
niveauafhankelijke
bijvulling.
•
Bijvoorbeeld vanuit
een drukbehoud-
Bijvulling (230 V)
besturing.
(besturing op
"Levelcontrol" zetten)
PE Analoge ingang druk.
•
(beschermingsgeleider)
voor de weergave op
het display.
- druk (signaal)
•
voor de aansturing
van de bijvulling
+ druk (+ 18 V)
Voor de bijvuloptie
"Magcontrol"
A
B Interface RS-485.
GND
+ 24 V (voeding) E1 Voeding voor E1 en E2.
Contactwatermeter (bijv. in
"Fillset Impuls")
•
Wordt gebruikt voor
E1 de evaluatie van de
bijvulling.
•
Contact 32/33
gesloten = telimpuls.
Details over de aansluitingen.
Informatie over de beschikbare accessoires.
Montage
Functie Bekabeling
Te voorzien
door de
fabriek
Te voorzien
door de
klant, optie
Te voorzien
door de
klant, optie
Te voorzien
door de
fabriek
Te voorzien
door de
klant, optie
Door de
fabrikant
overbrugd
Te voorzien
door de
klant, optie
Nederlands — 197
